EPWD15SS - Socle pour appareil électroménager ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Socle pour appareil électroménager
Marque	Electrolux
Modèle	EPWD15SS
Capacité de charge maximale	29,5 kg (65 lb) en combinaison dans et sur le tiroir
Matériau	Acier avec revêtement
Couleur	Inox (SS)
Dimensions (L x P x H)	Environ 68 cm x 60 cm x 15 cm (estimation)
Poids	Environ 25 kg (estimation)
Alimentation	Aucune (socle passif)
Fonctions principales	Soulève la laveuse ou sécheuse à une hauteur ergonomique, tiroir de rangement
Compatibilité	Laveuses et sécheuses Electrolux
Installation	Fixation par supports avant et arrière, mise à niveau par pieds réglables
Mise à niveau	Pieds réglables avec contre-écrous
Entretien et nettoyage	Nettoyer avec un chiffon humide et détergent doux
Sécurité	Danger de poids excessif – nécessite deux personnes pour le déplacement
Pièces détachées et réparabilité	Pièces disponibles via service agréé Electrolux
Garantie	2 ans limitée (défauts de matériau et fabrication)
Informations générales	Notice d'utilisation incluse, service client: 1-877-435-3287

FOIRE AUX QUESTIONS - EPWD15SS ELECTROLUX

Quel est le poids maximal supporté par le socle EPWD15SS ?

Le poids total combiné dans et sur le tiroir ouvert ne doit pas dépasser 29,5 kg (65 lb).

Puis-je installer une sécheuse sur une laveuse déjà montée sur le socle ?

Non, il est interdit de superposer une sécheuse sur une laveuse déjà installée sur un socle. Consultez les instructions de montage.

Comment mettre le socle de niveau ?

Utilisez les pieds réglables avec une pince pour soulever ou abaisser chaque coin. Vérifiez la stabilité en balançant le socle, puis verrouillez les contre-écrous.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une pince réglable pour les pieds et d'un tournevis pour les vis de montage. Toutes les vis sont fournies.

Le socle est-il compatible avec toutes les laveuses et sécheuses Electrolux ?

Le socle EPWD15SS est conçu pour la plupart des modèles Electrolux, mais vérifiez les dimensions de votre appareil et les instructions de montage.

Comment fixer le socle à l'électroménager ?

Inclinez le socle sur le côté, glissez-le sous l'appareil, alignez les trous des supports avant et arrière, puis vissez les supports à la base de l'appareil.

Que faire si le tiroir ne coulisse pas bien ?

Assurez-vous que le socle est bien de niveau et que les pieds sont verrouillés. Si le problème persiste, vérifiez qu'aucun objet n'obstrue le tiroir.

Le socle nécessite-t-il une alimentation électrique ?

Non, le socle est un accessoire passif sans composants électriques. L'alimentation de la laveuse ou sécheuse reste indépendante.

Quelle est la garantie du socle EPWD15SS ?

Le socle bénéficie d'une garantie limitée de 2 ans contre les défauts de matériau et de fabrication. Les frais de main-d'œuvre et de déplacement ne sont pas couverts.

Où puis-je trouver la notice d'installation complète ?

La notice est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également contacter Electrolux au 1-877-435-3287.

MODE D'EMPLOI EPWD15SS ELECTROLUX

Le poids total DANS un tiroir fermé ou une combinaison du poids DANS et SUR le tiroir ouvert ne doit pas excéder 29,5 kg (65 lb).

IMPORTANTE

Ne pas débrancher l'appareil de sa • source d'alimentation en électricité avant de le superposer peut causer des blessures, voire la mort.

Une installation inappropriée du • système de ventilation de la sécheuse peut causer des blessures ou des dommages matériels.

Pour éviter les blessures au dos ou • d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse ou la sécheuse.

Ne superposez pas une sécheuse sur • une laveuse déjà installée sur un socle.

ADVERTENCIA

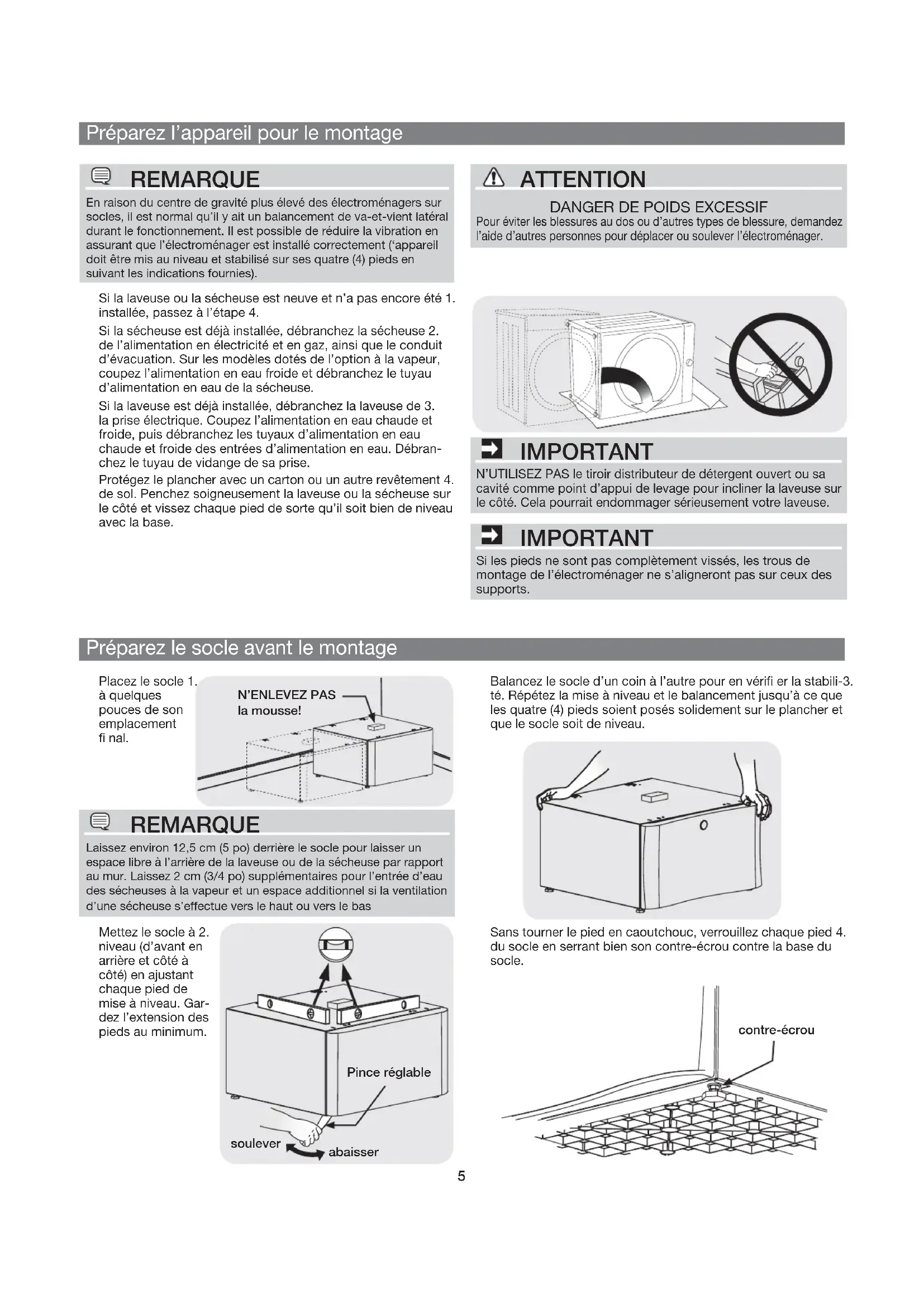

Préparez l'appareil pour le montage

REMARQUE

En raison du centre de gravité plus élevé des électroménagers sur socles, il est normal qu'il y ait un balancement de va-et-vient latéral durant le fonctionnement. Il est possible de réduire la vibration en assurant que l'électroménager est installé correctement ('appareil doit être mis au niveau et stabilisé sur ses quatre (4) pieds en suivant les indications fournies).

Si la laveuse ou la sécheuse est neuve et n'a pas encore été 1. installée, passez à l'étape 4.

Si la sécheuse est déjà installée, débranchez la sécheuse 2. de l'alimentation en électricité et en gaz, ainsi que le conduit d'évacuation. Sur les modèles dotés de l'option à la vapeur, coupez l'alimentation en eau froide et débranchez le tuyau d'alimentation en eau de la sécheuse.

Si la laveuse est déjà installée, débranchez la laveuse de 3. la prise électrique. Coupez l'alimentation en eau chaude et froide, puis débranchez les tuyaux d'alimentation en eau chaude et froide des entrées d'alimentation en eau. Débranchez le tuyau de vidange de sa prise.

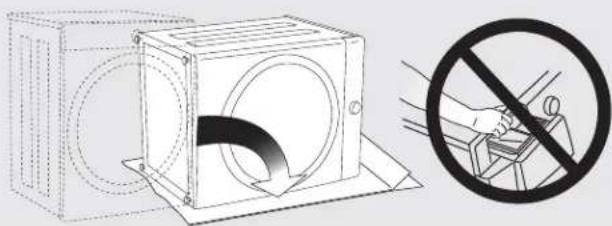

Protégez le plancher avec un carton ou un autre revêtement 4. de sol. Penchez soigneusement la laveuse ou la sécheuse sur le côté et vissez chaque pied de sorte qu'il soit bien de niveau avec la base.

ATTENTION

DANGER DE POIDS EXCESSIF

Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever l'électroménager.

N'UTILISEZ PAS le tiroir distributeur de détergent ouvert ou sa cavité comme point d'appui de levage pour incliner la laveuse sur le côté. Cela pourrait endommager sérieusement votre laveuse.

IMPORTANT

Si les pieds ne sont pas complètement vissés, les trous de montage de l'électroménager ne s'aligneront pas sur ceux des supports.

Préparez le socle avant le montage

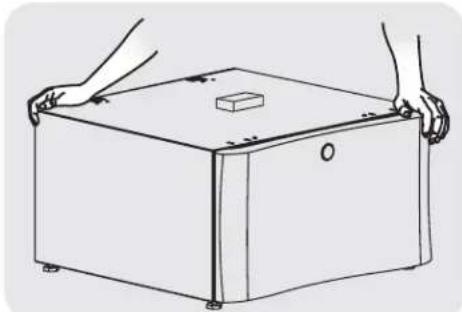

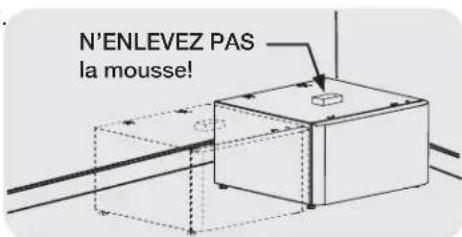

Placez le socle 1. à quelques pouces de son emplacement fi nal.

N'ENLEVEZ PAS la mousse!

REMARQUE

Laissez environ 12,5 cm (5 po) derrière le socle pour laisser un espace libre à l'arrière de la laveuse ou de la sécheuse par rapport au mur. Laissez 2 cm (3/4 po) supplémentaires pour l'entrée d'eau des sécheuses à la vapeur et un espace additionnel si la ventilation d'une sécheuse s'effectue vers le haut ou vers le bas

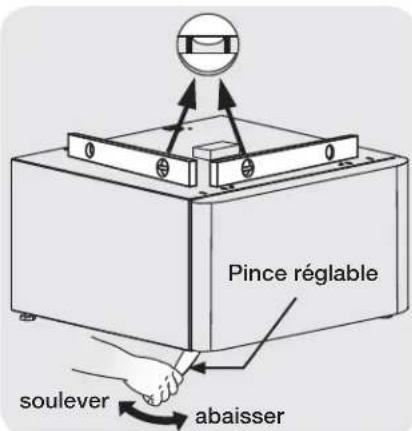

Mettez le socle à 2. niveau (d'avant en arrière et côté à côté) en ajustant chaque pied de mise à niveau. Gardez l'extension des pieds au minimum.

Pince réglable soulever abaisser

Balancez le socle d'un coin à l'autre pour en vérifi er la stabili-3. té. Répétez la mise à niveau et le balancement jusqu'à ce que les quatre (4) pieds soient posés solidement sur le plancher et que le socle soit de niveau.

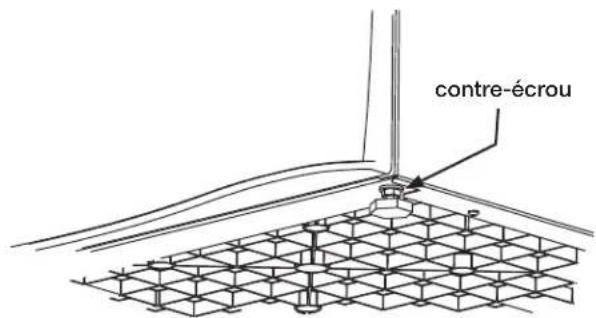

Sans tourner le pied en caoutchouc, verrouillez chaque pied 4. du socle en serrant bien son contre-écrou contre la base du socle.

contre-écrou

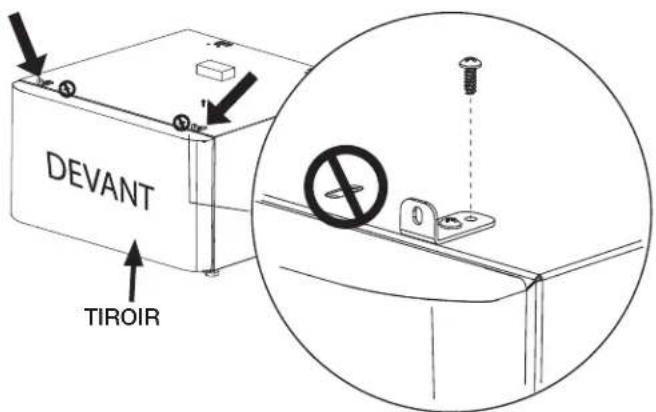

Fixez les supports de montage avant

Fixez chaque attache avant avec 1. 2 vis à l'ensemble de trous le plus à l'extérieur.

Support avant du nécessaire

DEVANT TIROIR

Fixez les supports de montage arrière

Chaque support arrière est doté de languettes • marquées « A » et « B »

TAB B A TAB A

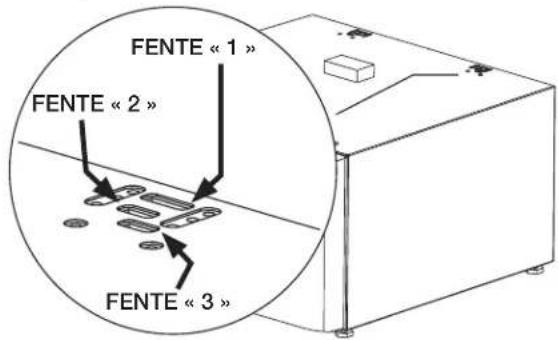

Chaque socle est doté de fentes à l'arrière, marquées • « 1 », « 2 » et « 3 ».

FENTE « 1 » FENTE « 2 » FENTE « 3 »

Déterminez votre type d'électroménager (laveuse ou sécheuse) en 1. vous reportant aux colonne 1 du tableau ci-dessous.

Disposez les supports arrière en fonction de votre modèle (reportez-2. vous à la colonne 2).

Fixez chaque support à l'aide de 2 vis, en les faisant passer dans les 3. trous alignés sur le socle.

1 - Électroménager 2	- Disposition du support arrière
SÉCHEUSE	Languette A dans•Fente 1•Flèche pointant vers •l’arrière
LAVEUSE	Languette A dans•Fente 1•Flèche pointant vers •l’avant

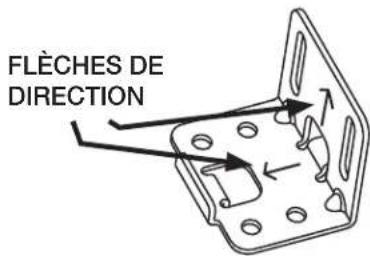

Chaque support arrière présente également deux flèches • qui indiquent la direction du montage sur le socle.

FLÈCHES DE DIRECTION

Fixez le socle à l'électroménager

Inclinez le socle sur le côté en fonction de l'orientation prévue 1. pour l'électroménager.

Glissez le socle sous l'électroménager et alignez les trous des 2. supports de montage avec les trous dans la base de l'électroménager.

Fixez les supports avant et arrière à la base de l'électroména-3. ger en installant les vis fournies dans les trous - une vis par support avant et deux vis par support arrière.

Obtenez de l'aide pour replacer l'électroménager et le socle en 4. position debout.

Après avoir replacé l'électroménager en position debout, des-5. serrez chaque vis de montage dans la base de l'électroménager. Laissez l'électroménager reposer dans les supports, puis serrez de nouveau chaque vis de montage.

LAVEUSE :

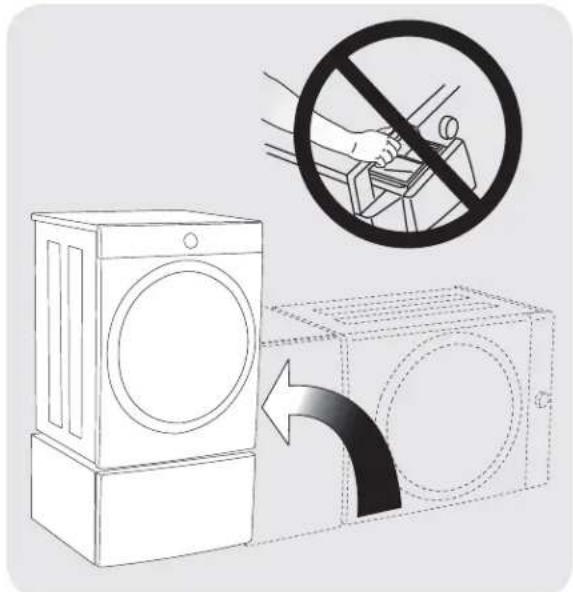

ATTENTION

DANGER DE POIDS EXCESSIF

Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever l'électroménager.

N'UTILISEZ PAS le tiroir distributeur de détergent ouvert ou sa cavité comme point d'appui de levage pour replacer la laveuse en position debout. Cela pourrait endommager sérieusement votre laveuse.

Installation ou réinstallation de l'électroménager

Laveuse sur socle : Sécheuse sur socle :

Glissez l'électroménager/le socle en place.1.

Vérifi ez le niveau en faisant bouger l'appareil d'avant en arrière 2. et de gauche à droite. Répétez cette vérifi cation jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la laveuse pour obtenir des instructions d'installations détaillées sur l'alimentation en eau, le système de vidange et l'alimentation en électricité.

Glissez l'électroménager/le socle en place.1.

Vérifi ez le niveau en faisant bouger l'appareil d'avant en ar-2.rière et de gauche à droite. Répétez cette vérifi cation jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la sécheuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

Votre socle est couvert par une garantie limitée de deux ans. Pendant deux ans à partir de la date d'achat d'origine, Electrolux réparera ou remplacera les pièces de ce socle qui présentent un défaut de matériau ou de fabrication, si cet appareil est installé, utilisé et entretenu selon les instructions fournies.

Exclusions

Cette garantie ne couvre pas ce qui suit :

Les appels de service qui ne concernent pas un mauvais fonctionnement, un défaut de fabrication ni un vice de matériau, ou les appels effectués pour les appareils qui ne font pas l'objet d'un usage domestique ou qui ne sont pas utilisés conformément aux instructions fournies.

Les coûts de main-d'œuvre ou de service à domicile.

Les dommages causés au fi ni de l'appareil ou à la maison pendant le transport ou l'installation, y compris, • sans s'y limiter, aux planchers, aux armoires, aux murs, etc.

Les dommages causés par : des réparations effectuées par des techniciens non autorisés; l'utilisation • de pièces autres que les pièces Electrolux d'origine ou qui n'ont pas été obtenues par l'entremise d'un réparateur autorisé; ou les causes étrangères comme l'abus, la mauvaise utilisation, une alimentation électrique inadéquate, un accident, un incendie ou une catastrophe naturelle.

Si vous devez faire appel au service de réparation

Conservez votre reçu, votre bon de livraison ou toute autre preuve de paiement valide permettant d'établir la période de la garantie au cas où vous auriez besoin de faire appel au service de réparation. Le service auquel vous avez recours en vertu de cette garantie doit être obtenu en communiquant avec Electrolux aux adresses ou aux numéros de téléphone énumérés dans le manuel d'utilisation et d'entretien.

Cette garantie n'est valide qu'aux États-Unis, à Puerto Rico et au Canada. Aux États-Unis et à Puerto Rico, votre appareil est garanti par Electrolux Major Appliances North America, une division d'Electrolux Home Products, Inc. Au Canada, votre appareil est garanti par Electrolux Canada Corp. Nul n'est autorisé à modifier les obligations contenues dans cette garantie ni à y apporter des ajouts. Les obligations de cette garantie concernant la réparation et les pièces doivent être remplies par Electrolux ou par une compagnie de réparation autorisée. Les caractéristiques et spécifi cations décrites ou illustrées peuvent être modifi ées sans préavis.

ENREGISTREMENT DU PRODUIT

Notez ci-dessous la date d'achat et le numéro de modèle de votre appareil.

No de modèle:

Date d'achat:

Conservez ces instructions et votre reçu pour vous y reporter ultérieurement.

Pour rejoindre le service sans frais aux États-Unis et au Canada: 1-877-4 ELECTROLUX (1-877-435-3287).

Pour obtenir de l'aide et de l'information sur les produits en ligne, visitez le site

http://www.electroluxappliances.com.
