EPWD157SIW - Socle pour appareil électroménager ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Marque	Electrolux
Modèle	EPWD157SIW
Type de produit	Socle pour appareil électroménager (laveuse/sécheuse)
Compatibilité	Laveuses et sécheuses Electrolux
Charge maximale (tiroir fermé ou combinaison dedans/dehors)	29,5 kg (65 lb)
Hauteur de dégagement arrière recommandée	Au moins 12,5 cm (5 po)
Dégagement supplémentaire pour sécheuse à vapeur	2 cm (3/4 po)
Pieds de mise à niveau réglables	Oui, avec contre-écrous
Supports de montage avant	2 supports, fixés par vis
Supports de montage arrière	2 supports avec languettes A et B, 3 fentes
Vis de montage incluses	Vis pour supports avant et arrière
Garantie limitée	2 ans (pièces)
Numéro de service sans frais (US/Canada)	1-877-435-3287
Site web d'assistance	http://www.electroluxappliances.com
Pays de validité de la garantie	États-Unis, Porto Rico, Canada
Précaution de sécurité	Ne pas débrancher avant superposition; éviter de soulever seul
Type d'appareil supporté	Laveuse ou sécheuse (installation spécifique selon type)
Ventilation de sécheuse	Doit être installée correctement pour éviter blessures ou dommages
Matériau	Acier (probable)

FOIRE AUX QUESTIONS - EPWD157SIW ELECTROLUX

Quel est le poids maximum supporté par le socle ?

Le poids total dans un tiroir fermé ou une combinaison de poids dans et sur le tiroir ouvert ne doit pas dépasser 29,5 kg (65 lb).

Puis-je installer une sécheuse sur une laveuse déjà posée sur le socle ?

Non, ne superposez pas une sécheuse sur une laveuse déjà installée sur un socle. Suivez les instructions de montage pour chaque appareil.

Comment mettre le socle de niveau ?

Placez le socle à son emplacement final, puis ajustez chaque pied de mise à niveau en tournant la pince réglable. Vérifiez la stabilité en balançant le socle d'un coin à l'autre. Verrouillez chaque contre-écrou après mise à niveau.

Quels outils sont nécessaires pour l'installation ?

Les vis et supports sont fournis. Vous aurez besoin d'un tournevis ou d'une clé (non fournie) pour serrer les vis et les contre-écrous.

Le socle est-il compatible avec toutes les laveuses et sécheuses Electrolux ?

Ce socle est conçu pour les modèles Electrolux spécifiques. Vérifiez la compatibilité dans le manuel ou contactez le service client. Les supports arrière ont des languettes marquées A et B pour s'adapter à différents types.

Quelle est la garantie du socle ?

Le socle est couvert par une garantie limitée de 2 ans sur les pièces, à compter de la date d'achat. Elle couvre les défauts de matériau ou de fabrication, sous réserve d'une installation et utilisation conformes.

Que faire si le socle n'est pas stable après installation ?

Assurez-vous que les quatre pieds sont solidement en contact avec le sol et que le socle est de niveau. Si le balancement persiste, répétez la mise à niveau. Un léger balancement latéral est normal en fonctionnement.

Puis-je utiliser le tiroir distributeur pour soulever la laveuse ?

Non, n'utilisez jamais le tiroir distributeur de détergent ou sa cavité comme point d'appui. Cela pourrait endommager sérieusement votre laveuse.

Comment contacter le service client Electrolux ?

Aux États-Unis et au Canada, composez le 1-877-435-3287 (1-877-4 ELECTROLUX) ou visitez http://www.electroluxappliances.com.

Le socle nécessite-t-il une source d'alimentation ?

Non, le socle lui-même n'est pas alimenté. Il sert uniquement de support surélevé. Ne débranchez pas l'appareil pendant l'installation pour éviter les risques.

MODE D'EMPLOI EPWD157SIW ELECTROLUX

Le poids total DANS un tiroir fermé ou une combinaison du poids DANS et SUR le tiroir ouvert ne doit pas excéder 29,5 kg (65 lb).

IMPORTANTE

Ne pas débrancher l'appareil de sa • source d'alimentation en électricité avant de le superposer peut causer des blessures, voire la mort.

Une installation inappropriée du • système de ventilation de la sécheuse peut causer des blessures ou des dommages matériels.

Pour éviter les blessures au dos ou • d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse ou la sécheuse.

Ne superposez pas une sécheuse sur • une laveuse déjà installée sur un socle.

ADVERTENCIA

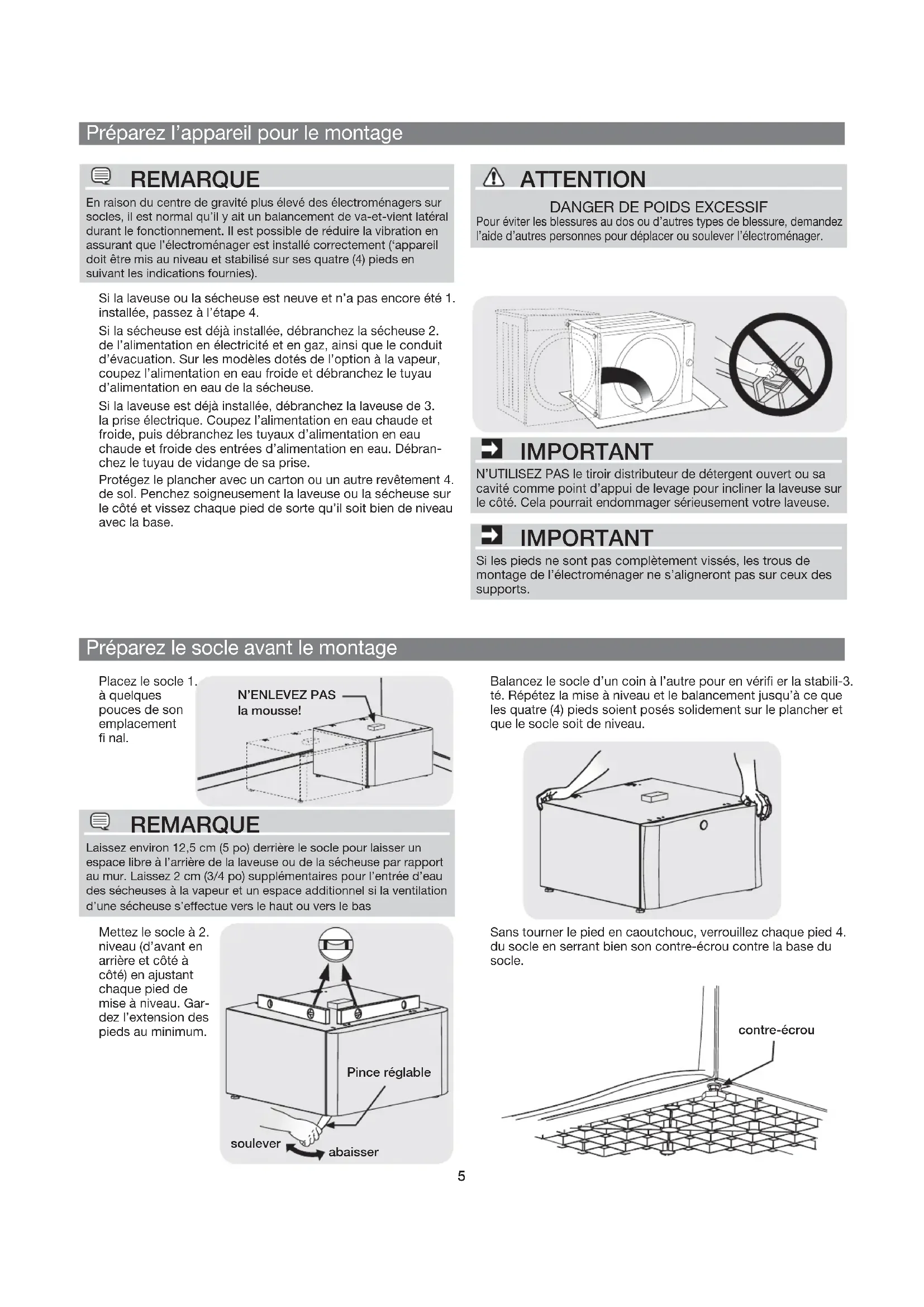

Préparez l'appareil pour le montage

REMARQUE

En raison du centre de gravité plus élevé des électroménagers sur socles, il est normal qu'il y ait un balancement de va-et-vient latéral durant le fonctionnement. Il est possible de réduire la vibration en assurant que l'électroménager est installé correctement ('appareil doit être mis au niveau et stabilisé sur ses quatre (4) pieds en suivant les indications fournies).

Si la laveuse ou la sécheuse est neuve et n'a pas encore été 1. installée, passez à l'étape 4.

Si la sécheuse est déjà installée, débranchez la sécheuse 2. de l'alimentation en électricité et en gaz, ainsi que le conduit d'évacuation. Sur les modèles dotés de l'option à la vapeur, coupez l'alimentation en eau froide et débranchez le tuyau d'alimentation en eau de la sécheuse.

Si la laveuse est déjà installée, débranchez la laveuse de 3. la prise électrique. Coupez l'alimentation en eau chaude et froide, puis débranchez les tuyaux d'alimentation en eau chaude et froide des entrées d'alimentation en eau. Débranchez le tuyau de vidange de sa prise.

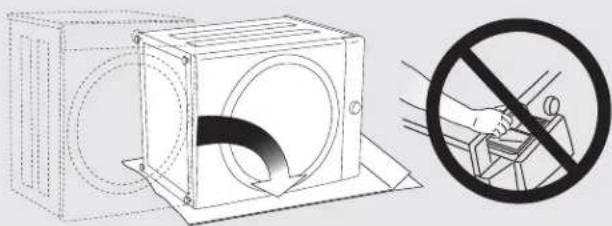

Protégez le plancher avec un carton ou un autre revêtement 4. de sol. Penchez soigneusement la laveuse ou la sécheuse sur le côté et vissez chaque pied de sorte qu'il soit bien de niveau avec la base.

ATTENTION

DANGER DE POIDS EXCESSIF

Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever l'électroménager.

N'UTILISEZ PAS le tiroir distributeur de détergent ouvert ou sa cavité comme point d'appui de levage pour incliner la laveuse sur le côté. Cela pourrait endommager sérieusement votre laveuse.

IMPORTANT

Si les pieds ne sont pas complètement vissés, les trous de montage de l'électroménager ne s'aligneront pas sur ceux des supports.

Préparez le socle avant le montage

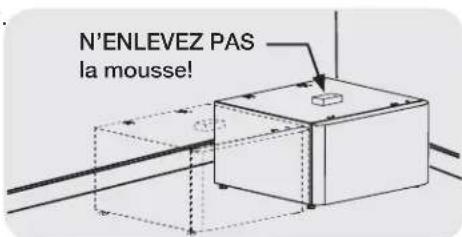

Placez le socle 1. à quelques pouces de son emplacement fi nal.

N'ENLEVEZ PAS la mousse!

REMARQUE

Laissez environ 12,5 cm (5 po) derrière le socle pour laisser un espace libre à l'arrière de la laveuse ou de la sécheuse par rapport au mur. Laissez 2 cm (3/4 po) supplémentaires pour l'entrée d'eau des sécheuses à la vapeur et un espace additionnel si la ventilation d'une sécheuse s'effectue vers le haut ou vers le bas

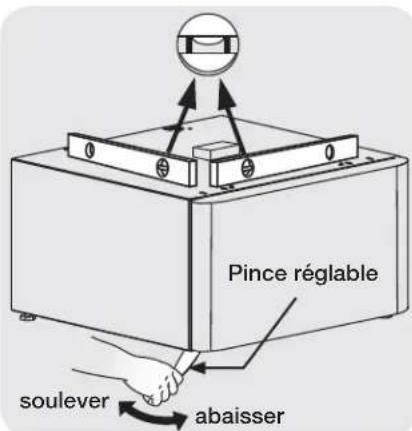

Mettez le socle à 2. niveau (d'avant en arrière et côté à côté) en ajustant chaque pied de mise à niveau. Gardez l'extension des pieds au minimum.

Pince réglable soulever abaisser

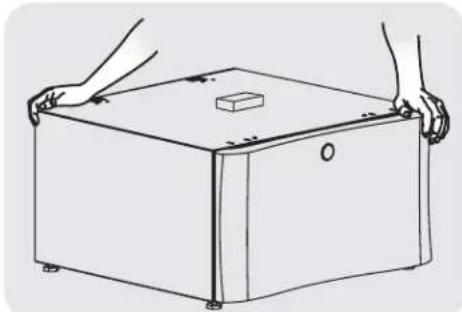

Balancez le socle d'un coin à l'autre pour en vérifi er la stabili-3. té. Répétez la mise à niveau et le balancement jusqu'à ce que les quatre (4) pieds soient posés solidement sur le plancher et que le socle soit de niveau.

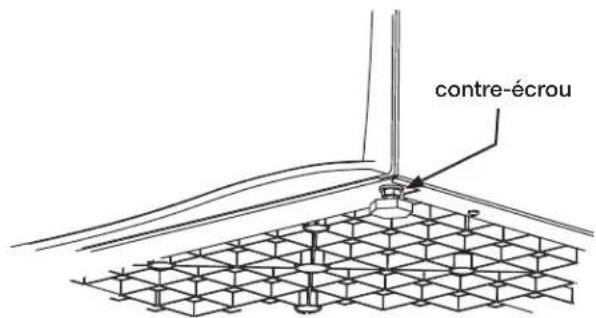

Sans tourner le pied en caoutchouc, verrouillez chaque pied 4. du socle en serrant bien son contre-écrou contre la base du socle.

contre-écrou

Fixez les supports de montage avant

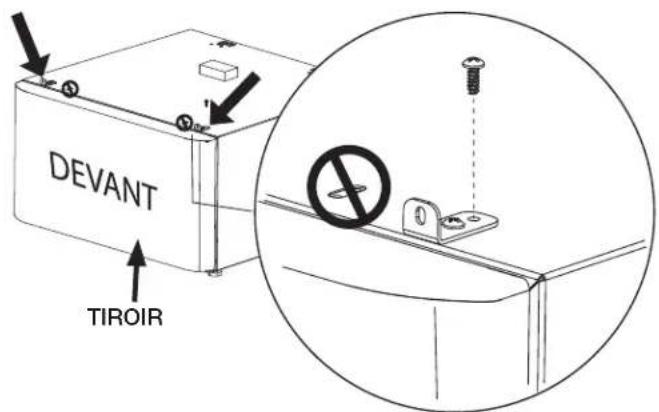

Fixez chaque attache avant avec 1. 2 vis à l'ensemble de trous le plus à l'extérieur.

Support avant du nécessaire

DEVANT TIROIR

Fixez les supports de montage arrière

Chaque support arrière est doté de languettes • marquées « A » et « B »

TAB B A TAB A

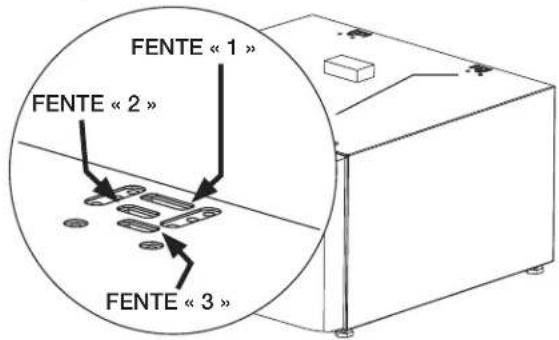

Chaque socle est doté de fentes à l'arrière, marquées • « 1 », « 2 » et « 3 ».

FENTE « 1 » FENTE « 2 » FENTE « 3 »

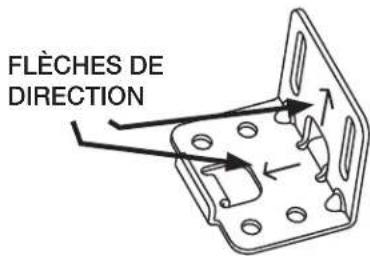

Chaque support arrière présente également deux flèches • qui indiquent la direction du montage sur le socle.

FLÈCHES DE DIRECTION

Déterminez votre type d'électroménager (laveuse ou sécheuse) en 1. vous reportant aux colonne 1 du tableau ci-dessous.

Disposez les supports arrière en fonction de votre modèle (reportez-2. vous à la colonne 2).

Fixez chaque support à l'aide de 2 vis, en les faisant passer dans les 3. trous alignés sur le socle.

1 - Électroménager 2	- Disposition du support arrière
SÉCHEUSE	Languette A dans•Fente 1•Flèche pointant vers •l'arrière
LAVEUSE	Languette A dans•Fente 1•Flèche pointant vers •l'avant

Fixez le socle à l'électroménager

Inclinez le socle sur le côté en fonction de l'orientation prévue 1. pour l'électroménager.

Glissez le socle sous l'électroménager et alignez les trous des 2. supports de montage avec les trous dans la base de l'électroménager.

Fixez les supports avant et arrière à la base de l'électroména-3. ger en installant les vis fournies dans les trous - une vis par support avant et deux vis par support arrière.

Obtenez de l'aide pour replacer l'électroménager et le socle en 4. position debout.

Après avoir replacé l'électroménager en position debout, des-5. serrez chaque vis de montage dans la base de l'électroménager. Laissez l'électroménager reposer dans les supports, puis serrez de nouveau chaque vis de montage.

LAVEUSE :

ATTENTION

DANGER DE POIDS EXCESSIF

Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever l'électroménager.

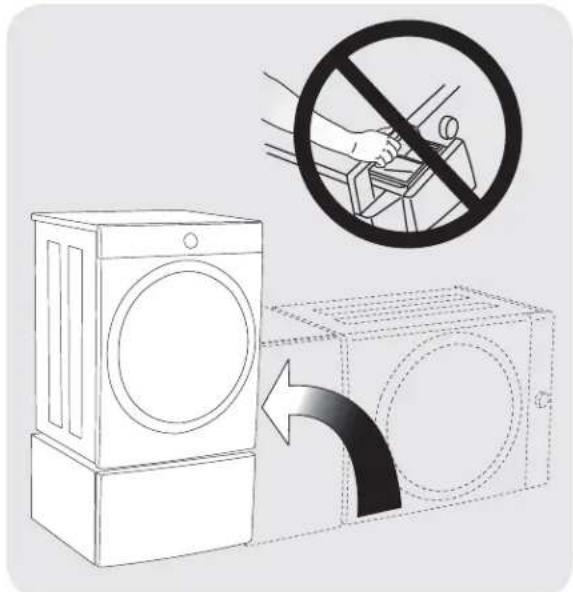

N'UTILISEZ PAS le tiroir distributeur de détergent ouvert ou sa cavité comme point d'appui de levage pour replacer la laveuse en position debout. Cela pourrait endommager sérieusement votre laveuse.

Installation ou réinstallation de l'électroménager

Laveuse sur socle : Sécheuse sur socle :

Glissez l'électroménager/le socle en place.1.

Vérifi ez le niveau en faisant bouger l'appareil d'avant en arrière 2. et de gauche à droite. Répétez cette vérifi cation jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la laveuse pour obtenir des instructions d'installations détaillées sur l'alimentation en eau, le système de vidange et l'alimentation en électricité.

Glissez l'électroménager/le socle en place.1.

Vérifi ez le niveau en faisant bouger l'appareil d'avant en ar-2.rière et de gauche à droite. Répétez cette vérifi cation jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la sécheuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

Votre socle est couvert par une garantie limitée de deux ans. Pendant deux ans à partir de la date d'achat d'origine, Electrolux réparera ou remplacera les pièces de ce socle qui présentent un défaut de matériau ou de fabrication, si cet appareil est installé, utilisé et entretenu selon les instructions fournies.

Exclusions

Cette garantie ne couvre pas ce qui suit :

Les appels de service qui ne concernent pas un mauvais fonctionnement, un défaut de fabrication ni un vice de matériau, ou les appels effectués pour les appareils qui ne font pas l'objet d'un usage domestique ou qui ne sont pas utilisés conformément aux instructions fournies.

Les coûts de main-d'œuvre ou de service à domicile.

Les dommages causés au fi ni de l'appareil ou à la maison pendant le transport ou l'installation, y compris, • sans s'y limiter, aux planchers, aux armoires, aux murs, etc.

Les dommages causés par : des réparations effectuées par des techniciens non autorisés; l'utilisation • de pièces autres que les pièces Electrolux d'origine ou qui n'ont pas été obtenues par l'entremise d'un réparateur autorisé; ou les causes étrangères comme l'abus, la mauvaise utilisation, une alimentation électrique inadéquate, un accident, un incendie ou une catastrophe naturelle.

Si vous devez faire appel au service de réparation

Conservez votre reçu, votre bon de livraison ou toute autre preuve de paiement valide permettant d'établir la période de la garantie au cas où vous auriez besoin de faire appel au service de réparation. Le service auquel vous avez recours en vertu de cette garantie doit être obtenu en communiquant avec Electrolux aux adresses ou aux numéros de téléphone énumérés dans le manuel d'utilisation et d'entretien.

Cette garantie n'est valide qu'aux États-Unis, à Puerto Rico et au Canada. Aux États-Unis et à Puerto Rico, votre appareil est garanti par Electrolux Major Appliances North America, une division d'Electrolux Home Products, Inc. Au Canada, votre appareil est garanti par Electrolux Canada Corp. Nul n'est autorisé à modifier les obligations contenues dans cette garantie ni à y apporter des ajouts. Les obligations de cette garantie concernant la réparation et les pièces doivent être remplies par Electrolux ou par une compagnie de réparation autorisée. Les caractéristiques et spécifi cations décrites ou illustrées peuvent être modifi ées sans préavis.

ENREGISTREMENT DU PRODUIT

Notez ci-dessous la date d'achat et le numéro de modèle de votre appareil.

No de modèle:

Date d'achat:

Conservez ces instructions et votre reçu pour vous y reporter ultérieurement.

Pour rejoindre le service sans frais aux États-Unis et au Canada: 1-877-4 ELECTROLUX (1-877-435-3287).

Pour obtenir de l'aide et de l'information sur les produits en ligne, visitez le site

http://www.electroluxappliances.com.
