MODE D'EMPLOI DTR 4500 GRUNDIG

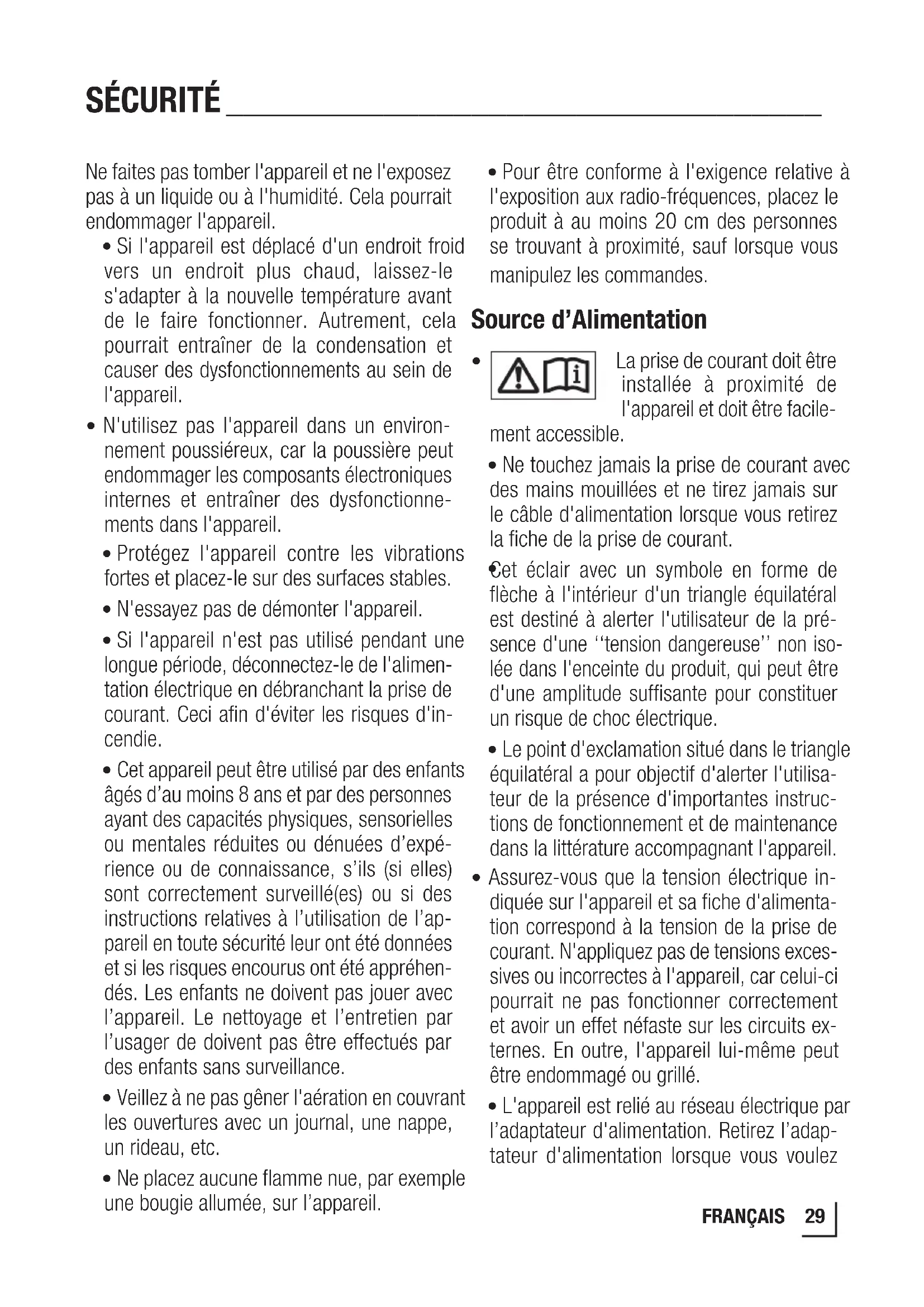

Ne faites pas tomber l'appareil et ne l'exposez pas à un liquide ou à l'humidité. Cela pourrait endommager l'appareil.
- Si l'appareil est déplacé d'un endroit froid vers un endroit plus chaud, laissez-le s'adapter à la nouvelle température avant de le faire fonctionner. Autrement, cela pourrait entraîner de la condensation et causer des dysfonctionnements au sein de l'appareil.
- N'utilisez pas l'appareil dans un environnement poussiéreux, car la poussière peut endommager les composants électroniques internes et entraîner des dysfonctionnements dans l'appareil.
- Protégez l'appareil contre les vibrations fortes et placez-le sur des surfaces stables.
- N'essayez pas de démonter l'appareil.
- Si l'appareil n'est pas utilisé pendant une longue période, déconnectez-le de l'alimentation électrique en débranchant la prise de courant. Ceci afin d'éviter les risques d'incendie.
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(es) ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Veillez à ne pas gêner l'aération en couvrant les ouvertures avec un journal, une nappe, un rideau, etc.
- Ne placez aucune flamme nue, par exemple une bougie allumée, sur l'appareil.
- Pour être conforme à l'exigence relative à l'exposition aux radio-fréquences, placez le produit à au moins 20 cm des personnes se trouvant à proximité, sauf lorsque vous manipulez les commandes.
Source d'alimentation
La prise de courant doit être installée à proximité de l'appareil et doit être facilement accessible. Ne touchez jamais la prise de courant avec des mains mouillées et ne tirez jamais sur le câble d'alimentation lorsque vous retirez la fiche de la prise de courant. L'éclair avec un symbole en forme de flèche à l'intérieur d'un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée dans l'enceinte du produit, qui peut être d'une amplitude suffisante pour constituer un risque de choc électrique. Le point d'exclamation situé dans le triangle équilatéral a pour objectif d'alerter l'utilisateur de la présence d'importantes instructions de fonctionnement et de maintenance dans la littérature accompagnant l'appareil. Assurez-vous que la tension électrique indiquée sur l'appareil et sa fiche d'alimentation correspond à la tension de la prise de courant. N'appliquez pas de tensions excessives ou incorrectes à l'appareil, car celui-ci pourrait ne pas fonctionner correctement et avoir un effet néfaste sur les circuits externes. En outre, l'appareil lui-même peut être endommagé ou grillé. L'appareil est relié au réseau électrique par l'adaptateur d'alimentation. Retirez l'adaptateur d'alimentation lorsque vous pou...
débrancher complètement l'appareil du secteur.
- Le fonctionnement normal du produit peut être perturbé par de fortes interférences électromagnétiques. Si tel est le cas, il suffit de réinitialiser le produit pour qu'il reprenne son fonctionnement normal en suivant le manuel d'instructions. Au cas où la fonction ne redémarrerait pas, veuillez utiliser le produit dans un autre endroit.
- Risque d'explosion si la batterie est remplacée par un type incorrect. Élimination de la batterie dans un feu ou un four chaud, ou écrasement mécanique.
- Laisser une batterie dans un environnement à température extrêmement élevée peut entraîner une explosion ou la fuite d'un liquide ou d'un gaz inflammable.
- Une batterie soumise à une pression d'air extrêmement basse peut entraîner une explosion ou une fuite de liquide ou de gaz inflammable.
- L'appareil peut mal fonctionner lorsqu'il est utilisé dans des zones où il y a de fortes interférences radio. L'appareil fonctionnera à nouveau correctement une fois qu'il n'y aura plus d'interférences.
L'appareil est un appareil électrique de classe II ou à double isolation. Il a été conçu de telle manière qu'il ne nécessite pas de connexion de sécurité à la terre. La plaque signalétique est située à l'arête de l'appareil.
Risques liés aux volumes élevés
En écoutant l'appareil avec des écouteurs, réduisez toujours le volume avant de mettre les écouteurs. Une fois que les écouteurs sont correctement positionnés, augmentez le volume au niveau souhaité.
- Pour éviter d'éventuelles lésions auditives, n'écoutez pas à un volume élevé pendant de longues périodes.
Entretien / Nettoyage
- Éteignez toujours l'appareil lorsque vous le nettoyez.
- N'utilisez jamais de solvants agressifs ou puissants pour nettoyer l'appareil, car ils pourraient endommager la surface de l'appareil. Un chiffon sec et doux est indiqué, mais si l'appareil est extrêmement sale, il peut être essuyé avec un chiffon légèrement humide. Assurez-vous que l'appareil est bien sec une fois nettoyé.
- N'ouvrez jamais le boîtier de l'appareil. Le fabricant décline toute responsabilité pour les dommages consécutifs à une mauvaise manipulation.
Cher client,
Félicitations pour l'achat de votre radio numérique GRUNDIG DTR4500.
Veuillez lire attentivement les instructions suivantes afin de profiter de l'utilisation de votre produit avec la qualité Grundig pendant de nombreuses années.
Une approche responsable !
GRUNDIG se concentre sur des conditions de travail sociales convenues par contrat, avec des salaires équitables pour les employés internes et les fournisseurs.
L'utilisation efficace des matières premières et la réduction des déchets plastiques de quelques tonnes chaque année font également partie de nos objectifs prioritaires. De plus, tous nos accessoires peuvent être utilisés pendant au moins 5 ans.
Pour un avenir qui vaut la peine d'être vécu. Grundig.
Commandes et pièces
Voir le schéma de la page 3.
- Affichage
- Tuning / Recherche
- Paire de BT prédéfinie
- Standby/Mode
- Menu/Info
- Alarme/Retour
- Bouton (Lecture/Pause, Volume, Naviguer, OK/Scan)
- Antenne DAB/FM
- Interrupteur Marche/Arrêt
- ENTRÉE DC
- Casque
- AUX IN
| 1 | Mise en marche/arrêt de l'appareil; arrêt de l'alarme |
| 2 | Régler le temps de voirie; activer la fonction « snooze » pendant l'alarme |
| MODE | Sélection du mode d'ouverture et de ferme-ture |
| MENU | Ouvrir, fermer le menu |
| ALARME | Régler l'alarme |
| VARIATEUR | Ajuster le niveau de rétro-éclairage |
| II | Démarriage de la lecture, pause |
| Kappa | Sélectionner une piste |
| BT PAIR | Maintenir la touche enfonnée pour activer la fonction de découverte Bluetooth |
| ▲ | Monter; FM: Régler la fréquence |
| ▼ | Descendre; FM: Régler la fréquence |
| « | Aller à gauche, étape précédente |
| » | Aller à droite, étape suivante |
| OK | Confirmer la sélection; FM: DAB: diaporama en plein écran |
| EQ | Sélectionner le préréglage de l'égaliser |
| × | Mode silencieux, mode non silencieux |
| + - | Réglage du Volume |
| 1...10 | Boutons numériques: récapérez la station favorite sauvegardée, maintainez la touche enfonnée pour sauvegarder la station |
| ★ | Sélectionnez vos stations préféries, main-
tenez la touche enfonnée pour sauvegarder vos favoris |
| INFO | Affichez les informations sur la station FM (nom, PTY, RT, fréquence)
Affichez les informations sur les stations DAB (station, titre, artiste, etc.) |
Connexion et Préparation
Connectez la radio numérique à la prise de courant à l'aide de l'adaptateur secteur. Allumez l'appareil, il se met en route.
Connecter une source audio via l'entrée AUX
Utilisez un câble audio 3,5 mm standard pour relier la sortie audio de l'appareil externe à la prise d'entrée auxiliaire située à l'arrière de l'appareil.
Connecter les écouteurs
- Baissez le volume avant d'utiliser les écouteurs.
- Insérez la fiche du casque/des écouteurs (standard 3,5 mm) dans la prise du casque à l'arrière de l'appareil.
FONCTIONS GÉNÉRALES
Sur l'écran de lecture, tournez le bouton ou appuyez sur « + » / « - » sur la télécommande pour régler le volume. Éteignez le volume en appuyant sur « - » sur la télécommande.
Appuyez sur « MODE » sur l'appareil ou « MODE » sur la télécommande pour sélectionner les modes.
Maintenez la touche « MENU/INFO » ou « MENU » de la télécommande enfoncée pour ouvrir le menu. Appuyez à nouveau sur cette touche pour fermer le menu et revenir à l'écran de lecture.
Dans le menu, tournez le bouton ou appuyez sur les touches fléchées de la télécommande pour vous déplacer parmi les entrées.
Appuyez sur OK/SCAN pour confirmer ; appuyez sur ALARM/BACK ou sur la télécommande pour revenir en arrière.
Appuyez et maintenez MODE sur l'appareil ou appuyez sur sur la télécommande pour passer en mode veille. L'heure, la date et toute heure d'alarme active s'affichent à l'écran.
Appuyez sur MODE sur l'appareil ou sur (1) sur la télécommande pour sortir du mode veille.
Présélections
Nombre de présélections : DAB+ : 40, FM : 40
Pour mémoriser une présélection, appuyez sur PRESET/BTPAIR ou jusqu'à ce que l'écran affiche l'écran de sauvegarde des présélections. Sélectionnez l'une des présélections pour sauvegarder la station en cours de lecture.
Mémorisez de 1 à 10 stations présélectionnées en appuyant directement sur les numéros et en les maintenant enfoncés (1...10/0) sur la télécommande.
Pour jouer une présélection, appuyez sur PRESET/BTPAIR ou ★, puis sélectionnez l'une des stations présélectionnées répertoriées. Lorsqu'une station présélectionnée est en cours de diffusion, elle affiche n (1, 2, etc.) en bas de l'écran. Rappelez 1 à 10 stations présélectionnées en appuyant directement sur les touches numériques de la télécommande.
Pendant la diffusion du stream/DAB/FM, l'écran affiche quelques informations sur la station, appuyez sur MENU/INFO ou INFO pour les voir.
Lorsque l'appareil est trop sollicité
L'appareil peut traiter une grande quantité de données après une période de fonctionnement, quel que soit le mode, ce qui entraînera le blocage ou le dysfonctionnement du système. Redémarrez l'appareil si nécessaire.
Première installation
Lors de la première mise sous tension, l'appareil passe en mode DAB et scanne automatiquement les stations.
FONCTIONNEMENT PRINCIPAL
DAB+ Radio
Le mode DAB reçoit la radio numérique DAB/DAB+ et affiche des informations sur la station, le flux et la piste en cours de lecture.
Recherche des stations
La première fois que vous sélectionnez le mode radio DAB, ou si la liste des stations est vide, la radio effectue automatiquement un balayage complet pour voir quelles stations sont disponibles. Vous devrez peut-être aussi lancer un balayage manuel pour mettre à jour la liste des stations.
Pour lancer une analyse manuelle, choisissez Full scan. Pour ne scanner que les stations ayant une bonne puissance de signal, sélectionnez Local scan. Une fois le balayage terminé, la radio affiche une liste des stations disponibles.
Pour supprimer les stations qui sont répertoriées mais qui ne sont pas disponibles, choisissez Prune invalid. Tournez la molette de navigation pour afficher une liste de stations et appuyez dessus pour les sélectionner.

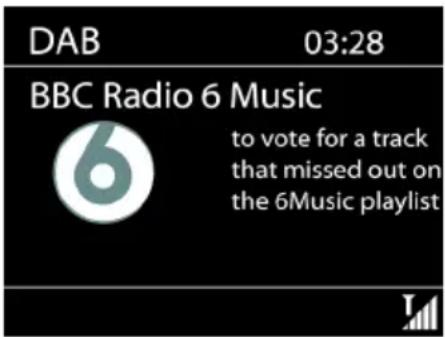

Une fois sélectionnée, la station est diffusée et l'écran affiche des informations sur la station, la piste ou l'émission en cours.
Sur l'écran de lecture, appuyez sur «ALARM/ BACK» ou sur la télécommande pour afficher la liste des stations.
Lorsque le diaporama est affiché sur l'écran de lecture, appuyez sur «OK/SCAN» pour voir l'image en plein écran.
Paramètres
- Prune invalid: Entrer pour supprimer les stations qui sont répertoriées mais non disponibles.
- Dynamic Range Compression (DRC): Si vous écoutez de la musique avec une gamme dynamique élevée dans un environnement bruyant, vous souhaitez peut-être compresser la gamme dynamique audio. Cela rend les sons faibles plus forts, et les sons forts plus atténués. Vous pouvez changer le DRC en off, low ou high.
FONCTIONNEMENT PRINCIPAL
- Ordre des stations: Vous pouvez définir l'ordre de la liste des stations DAB comme étant soit en Alphanumeric, Ensemble, ou Valid. Ensemble répertorie les groupes de stations qui sont diffusées ensemble sur un même ensemble. Valid fait la liste des stations valides d'abord, en alphanumérique, puis les stations hors antenne.
Radio FM

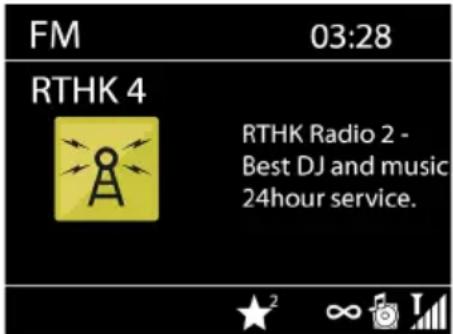

Le mode radio FM reçoit la radio analogique de la bande FM et affiche les informations RDS (Radio Data System) sur la station et le lieu de diffusion.
La première fois que vous sélectionnez le mode radio FM, ou si la liste des stations est vide, l'appareil lance un balayage automatique et enregistre les stations dans la liste présélectionnée.
Pour couvrir une station, appuyez sur OK/SCAN. L'affichage des fréquences commence à s'allumer lorsque l'appareil scanne la bande FM. Vous pouvez également effectuer une recherche vers le haut ou vers le bas en appuyant sur TUNING - ou TUNING + et en les maintenant enfoncés.
Paramètres
- Recherche à la présélection : Exécuter la fonction de recherche automatique une fois, les stations seront enregistrées pour être préréglées.
- Paramètres de recherche : Par défaut, la FM recherche uniquement les stations fortes. Pour modifier les paramètres de recherche afin de s'arrêter sur les stations dont le signal est faible, choisissez toutes les stations.
- Ordre des stations : Vous pouvez définir l'ordre de la liste des stations DAB comme étant soit en Alphanumérique, Ensemble, ou Valide. Ensemble répertorie les groupes de stations qui sont diffusées ensemble sur un même ensemble. Valide fait la liste des stations valides d'abord, en alphanumérique, puis les stations hors antenne.
- Réglages audio : Toutes les stations stéréo sont reproduites en stéréo. Pour les stations faibles, cela peut se traduire par un mauvais rapport signal/bruit (sifflement). Choisissez de forcer la mono.
Bluetooth
En mode Bluetooth, vous pouvez activer le Bluetooth de votre appareil Bluetooth. Depuis votre appareil Bluetooth, recherchez l'appareil Grundig DTR 4500 jusqu'à l'appariement. Si l'appariement est réussi, l'écran affiche « Connecté ». Contrôlez la lecture de la musique à partir de votre appareil Bluetooth.
AUX
En mode AUX, jouez un son provenant d'une source externe. Réglez le volume au minimum sur la radio et, s'il est réglable, sur l'appareil source audio. Entrez en mode AUX, puis ajustez le volume selon vos besoins.
Veille
Pour régler la minuterie de mise en veille, sélectionnez Sleep dans le menu principal. Ou appuyez sur « sur la télécommande à régler. Sélectionnez Sleep OFF, 15, 30, 45, 60 ou 90 minutes et confirmez. Une fois que vous avez sélectionné une période de veille, le système revient à l'écran de lecture en cours.
Alarme
Il existe deux alarmes de réveil polyvalentes avec une fonction de répétition. Chaque alarme peut être réglée pour démarrer dans un mode particulier.
Sélectionnez Alarms dans le menu principal pour régler ou modifier une alarme. Alternativement, appuyez et maintenez «ALARM/BACK» sur l'appareil, ou appuyez sur «ALARM» sur la télécommande à configurer.
Pour chaque paramètre, appuyez sur OK pour le régler.
Après avoir configuré tous les paramètres, appuyez sur «ALARM/BACK» ou « sur la télécommande pour enregistrer et. L'écran affiche les alarmes actives avec une icône en bas à gauche.
À l'heure fixée, l'alarme se déclenchera. Pour la faire taire temporairement, appuyez sur la touche de la télécommande. Vous pouvez modifier la durée de la répétition de veille. La radio se remet en veille pour la période fixée, avec l'icône de l'alarme réduite au silence qui clignote.
Appuyez sur «/MODE» ou appuyez sur «/sur la télécommande pour l'éteindre.
Égaliseur
Plusieurs modes d'égalisation préprogrammés sont disponibles : Normal, Classic, Jazz, Pop, Rock, Speech et
My EQ. Appuyez sur «EQ» pour sélectionner. Un réglage défini par l'utilisateur est disponible ; créez votre propre EQ sous "My EQ Setup", avec des réglages personnalisés des basses, des aigus et du volume sonore. Choisissez ensuite My EQ pour activer les paramètres personnalisés de l'EQ.
Heure/Date
Réglez l'heure manuellement ou par mise à jour automatique, le format de l'heure, le fuseau horaire.
Réglez l'heure et la date : réglez la date et l'heure manuellement.
Mise à jour automatique : à partir de n'importe quelle station (le système obtient l'heure à partir d'une station DAB ou de stations FM avec RDS), à partir de la radio numérique, à partir de la FM ou sans mise à jour.
Réglez 12/24 heures : sélectionnez un format d'affichage de 12 heures ou un format d'affichage de 24 heures. Si vous sélectionnez
le format 12 heures, l'écran affiche "AM" le matin ou "PM" l'après-midi après l'heure.
Régler le format de date : sélectionnez JJ-MM-AAAA ou MM-JJ-AAAA comme affichage de la date.
Rétro-éclairage
Vous pouvez changer la puissance du rétro-éclairage en High, Medium ou Low. Et ajuster la durée du délai d'attente que la radio passe au niveau du rétro-éclairage de veille lorsqu'elle n'a pas été contrôlée.
Langue
Modifiez-la selon votre préférence.
Réinitialisation
Réinitialiser tous les paramètres utilisés aux valeurs par défaut, de sorte que l'heure et la date, la configuration du réseau et les présélections soient perdues. Toutefois, la version actuelle du logiciel de la radio est maintenue.
Mise à jour du logiciel
Pour des raisons de service.
Version de logiciel
Voir la version du microprogramme.
| Erreur Solution | |
| L'appareil ne s'allume pas. Vérifiez que la fiche d'alimentation soit correctement branchée. | |
| Pas de son. 1. Allumez le son car il peut être coupé | 2. Augmentez le volume.
3. Retirez tout casque ou haut-parleur connecté de la prise de connexion.
4. Vérifiez les cables des haut-parleurs. |
| Sifflement en mode FM 1. Vérifiez/déplacez l'antenne. | 2. Déplacez la radio. |
| Aucune station n'est disponible / brouillant / intermittente en mode DAB. | 1. Vérifiez/déplacez l'antenne.
2. Rescannez les stations locales uniquement (haute résistance).
3. Vérifiez la couverture DAB locale. |
| Tous les autres cas indéterminés. La radio peut traîter une grande quantité de données après une période de fonctionnement, quel que soit le mode, ce qui entraîne le blocage ou le dysfonctionnement du système. Redémarrez l'appareil si nécessaire. |
| Numero de modèle DTR 4500 | |
| Affichage 2,4 po, 320 x 240, écran cou | leur TFT |
| Soutenu par le réseau Bluetooth (BT 5.0, Supports A2DP, profils AVRCP) | |
| Bande de fréquence Bluetooth: 2.402 - | 2.48 GHz |
| Puisance émise en radiofréquence Blu | etooth: 4.5dBm |
| DAB / DAB+ Bande III, 174.928 - 239 | 200 MHz |
| FM 87.5 - 108.0 MHz | |
| Batterie (Contrôle à Distance) 2 x 1.5V | AAA |
| Consommation d'énergie en mode de veille | <1.0W |
| Température de fonctionnement | 0 °C - 35 °C |
| Puisance de sortie du haut-parleur 2 x | 5W RMS |
| Impédance de haut-parleur Gamme compté | mplène : 6Ω |
| Rapport signal/bruit >60 dB | |
| Réponse de fréquence 50Hz - 20kHz | |
| Connexions Audio | Prise casque 3,5 mm (à l'arrière)
Prise AUX IN 3,5 mm (à l'arrière) |
| Dimensions | 210mm (L) x 115mm (H) x 120mm (P) |
| Poids | 1.32 kg |
| Adaptateur AC |
| Fabricant | Jiangsu Chenyang Electron Co., Ltd. |
| Adresse: | No.58 Chenyang Road, Hexi Industrial Park, Huangtang Town, 212364 Danyang City, Jiangsu Province, Chine |
| Type | CYCB18-120150E |
| Entrée | 100 – 240V~, 50/60 Hz, 0.5A |
| Sortie | 12.0V=1.5A 18.0W ◆ ◆ ◆ |
| Rendement actif moyen | 85.19% |
| Efficacité à faible charge (10 %) | 81.55% |
| Puisance à vide | 0.06W |
| Classe de sécurité | II |
Cet appareil est conforme à la directive DEEE de l'Union européenne (2012/19/UE). Le produit possède un symbole de classification attribué aux déchets d'équipements électriques et électroniques (DEEE).
Ce symbole indique que ce produit ne doit pas être éliminé avec d'autres déchets ménagers à la fin de son cycle de vie. Les appareils usagés doivent être retournés au point de collecte.
Chaque foyer joue un rôle important dans la récupération et le recyclage des nouveaux appareils. La mise au rebut appropriée des appareils usagés permet de prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.
Votre appareil est conforme à la directive RoHS de l'Union européenne (2011/65/UE). Il ne contient pas de matériaux dangereux et interdits mentionnés dans la directive.
Les matériaux d'emballage de cet appareil sont fabriqués à partir de matériaux recyclables, conformément à nos réglementations nationales en matière d'environnement.
Ne mettez pas les matériaux d'emballage au rebut avec les ordures ménagères et d'autres déchets. Déposez-les aux points de collecte des matériaux d'emballage, désignés par les autorités locales.
Cet appareil est insonorisé conformément aux directives européennes applicables.
Ce produit est conforme aux directives européennes 2014/53/UE, 2009/125/CE et 2011/65/UE.
N'ouvrez jamais le boîtier de l'appareil. Le fabricant n'accepte aucune responsabilité pour les dommages résultant d'une mauvaise manipulation.
Vous trouverez la déclaration CE de conformité du dispositif sous la forme d'un fichier PDF sur la page d'accueil de Grundig www.grundig.com/downloads/doc.
La plaque signalétique est située à l'arrière de l'appareil.
