Type de produit	Réfrigérateur-congélateur combiné
Marque	Profilo
Modèle	BD2086WFXN
Capacité totale estimée	300 L
Volume réfrigérateur estimé	200 L
Volume congélateur estimé	100 L
Dimensions estimées (H x L x P)	180 x 60 x 65 cm
Poids estimé	70 kg
Alimentation électrique	220-240 V, 50 Hz
Classe climatique	N/ST
Consommation annuelle estimée	250 kWh
Niveau sonore estimé	42 dB
Dégivrage	Automatique (congélateur)
Éclairage	LED (supérieur et latéral)
Fonctions principales	Réfrigération, congélation, clayettes réglables, bac à légumes, casier à bouteilles
Matériau	Acier, verre
Sécurité	Débrancher avant toute intervention, utiliser des pièces d'origine
Réparabilité	Pièces détachées disponibles : joints, charnières, LED, clayettes, poignées
Notice fournie	Oui, 697 pages, multilingue

FOIRE AUX QUESTIONS - BD2086WFXN Profilo

Comment remplacer le joint de porte du réfrigérateur Profilo BD2086WFXN ?

Pour remplacer le joint de porte, ouvrez la porte et retirez l'ancien joint en le sortant de la rainure dans les coins. Pour installer le nouveau joint, réchauffez-le légèrement avec un sèche-cheveux pour le redresser, puis enfoncez-le progressivement dans la rainure en commençant par les coins. Assurez-vous que la rainure n'est pas endommagée.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez d'abord l'appareil. Retirez tous les aliments et les clayettes. Nettoyez les surfaces intérieures avec un chiffon doux et de l'eau tiède savonneuse. Rincez et séchez soigneusement. Évitez les nettoyants abrasifs. Replacez les clayettes et les aliments, puis rebranchez.

Que faire si le réfrigérateur ne refroidit plus ?

Vérifiez d'abord que l'appareil est branché et que le thermostat est réglé correctement. Assurez-vous que la porte ferme bien et que le joint n'est pas endommagé. Nettoyez les grilles de ventilation à l'arrière. Si le problème persiste, contactez le service après-vente.

Comment changer l'éclairage LED du réfrigérateur ?

Débranchez l'appareil. Pour l'éclairage supérieur, retirez la clayette, déplacez le module LED vers la gauche et débranchez la connexion. Pour l'éclairage latéral, utilisez une ventouse pour tirer délicatement le module vers l'avant. Remplacez-le par une pièce d'origine et rebranchez.

Comment inverser le sens d'ouverture de la porte ?

L'inversion des portes nécessite plusieurs étapes : retirez les charnières supérieure, intermédiaire et inférieure, ainsi que les portes. La notice fournit des instructions détaillées pour chaque charnière. Il est recommandé de faire appel à un spécialiste en raison du poids de l'appareil.

Pourquoi y a-t-il du givre dans le congélateur ?

Une accumulation de givre peut être due à une porte mal fermée, un joint défectueux, ou une ouverture fréquente. Vérifiez l'état du joint et assurez-vous que la porte est bien fermée. Si le dégivrage automatique ne fonctionne pas, un cycle de dégivrage manuel peut être nécessaire.

Comment régler la température du réfrigérateur ?

Utilisez le thermostat situé à l'intérieur du réfrigérateur. Tournez le bouton vers un chiffre plus élevé pour plus de froid. La température idéale est d'environ 4°C pour le réfrigérateur et -18°C pour le congélateur. Laissez l'appareil stabiliser pendant 24 heures après réglage.

Où trouver les pièces de rechange pour le modèle BD2086WFXN ?

Les pièces de rechange d'origine sont disponibles auprès du service après-vente Profilo ou de revendeurs agréés. Vous pouvez également consulter des sites spécialisés en utilisant la référence de la pièce souhaitée. La notice indique les numéros de pièces pour les joints, charnières, LED, etc.

Comment déménager l'appareil en toute sécurité ?

Débranchez et videz l'appareil. Fixez les clayettes et les bacs avec du ruban adhésif pour éviter qu'ils ne bougent. Inclinez légèrement l'appareil pour le déplacer en utilisant un diable ou avec deux personnes. Évitez de le coucher complètement pour ne pas endommager le compresseur.

Que faire en cas de panne de courant ?

Pendant une panne, évitez d'ouvrir les portes pour conserver le froid. Les aliments congelés resteront congelés pendant environ 24 heures si le congélateur est plein. Si la panne dure plus longtemps, vérifiez la température des aliments avant de les consommer.

MODE D'EMPLOI BD2086WFXN Profilo

1 Over dit document. 119

Conseils de réparation - Refrigerateur / Congélateur combiné

1 A propos de ce document 235

1.1.1 Objectif 235
1.2 Explication des symboles 235
1.2.1 Niveau de risque 235
1.2.2 Symboles de danger 235
1.2.3 Structure des indications d'advertisement 236
1.2.4 Symboles généraux 236

Sécurité 237

2.1 Consignes de sécurité generales 237

2.1.1 Tous les apparciels electroménagers 237

Outils et aides 238

Réparation 239

4.1 Remplacer le joint de porte 239

4.1.1 Retirer le joint de porte 239
4.1.2 Monter le joint de porte 239

4.2 Remplacer la poignee de porte 242

4.2.1 Retirer la poignee de porte 242
4.2.2 Monter la poignee de porte 242

4.3 Remplacer la chamiere supérieure de la porte 243

4.3.1 Retirer la charniere supérieure de la porte 243
4.3.2 Monter la charniere supérieure de la porte 244

4.4 Remplacer la charmière supérieure de la porte (porte avec afficheur) 245

4.4.1 Retirer la charniere supérieure de la porte 245
4.4.2 Monter la charmiere supérieure de la porte 246

4.5 Remplacer la chamiere intermediaire de la porte 247

4.5.1 Retirer la charniere intermediaire de la porte 247
4.5.2 Monter la charmiere intermediaire de la porte 247

4.6 Remplacer la chamiere de porte inférieure 248

4.6.1 Retirer la charniere intermediaire de la porte 248
4.6.2 Monter la charmiere de porte inférieure 248

4.7 Remplacer la tablette 249

4.7.1 Retirer la tablette 249
4.7.2 Monter la tablette 249

4.8 Remplacer la tablette variable 250

4.8.1 Retirer la tablette variable 250
4.8.2 Monter la tablette variable 250

4.9 Remplacer la tablette flexible 251

4.9.1 Retirer la tablette flexible 251
4.9.2 Monter la tablette flexible 251

4.10 Remplacer le set petit-dejeuner 252

4.10.1 Retirer le set petit-dejeuner 252
4.10.2 Monter le set petit-dejeuner 252

4.11 Remplacer le casier à bouteilles 253

4.11.1 Retirer le casier à bouteilles 253
4.11.2 Monter le casier a bouteilles 253

4.12 Remplacer l'etagere de la porte 254

4.12.1 Retirer l'etagere de la porte 254
4.12.2 Monter l'etagere de la porte 254

4.13 Remplacer le bac d'aliments congeles 255

4.13.1 Retirer le bac d'aliments congelés 255
4.13.2 Monter le bac d'aliments congelés 255

4.14 Remplacer le bac 256

4.14.1 Retirer le bac 256
4.14.2 Monter le bac 256

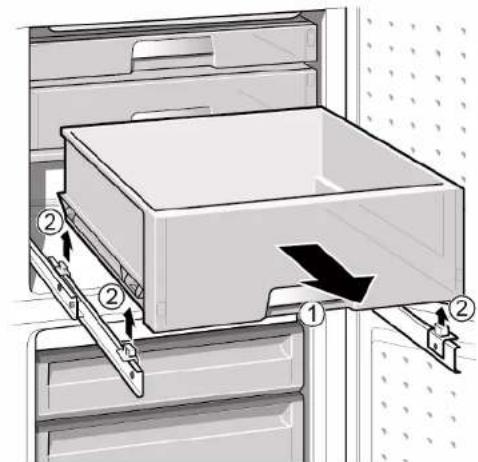

4.15 Remplacer le bac telescopique 257

4.15.1Extraire le bac telescopique 257
4.15.2 Monter le bac téléscopique 257

4.16ChangerleprojecteurLED 258

4.16.1 Demontage du projecteur LED 258
4.16.2 Monter le projecteur LED 258

4.17 Remplacer I'clairage LED supérieur 259

4.17.1 Retirer l'éclairage LED 259
4.17.2 Monter I'ecailage LED supieur 260

4.18 Echange de I'clairage LED lateral 261

4.18.1 Demontage de l'éclairage LED latéral 261
4.18.2 Montage de l'éclairage LED latéral 262

A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pieces de rechange précises, y compris des mises en garde.

Pour toute question, veuillage contacter notre service après-venture. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'advertissement. Le mot d'advertissement caractérisse la gravité du danger.

Niveau de dangerosité Signification
DANGER	Le non respect de la consigne d'vertis- sement provoque la mort ou des ble-sures graves.
AVERTISSEMENT	Le non respect de la consigne d'vertis- sement peut provoquer la mort ou des blessures graves.
PRUDENCE	Le non respect de la consigne d'vertis- sement peut provoquer des blessures lé-gères.
ATTENTION !	Le non respect de la consigne d'vertis- sement peut provoquer des dégàts maté- riers.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
!	Consigne d'advertissement générale
	Danger engendré par la tension élec-trique
	Risque d'explosion
	Risque de blessures par coupure

A propos de ce document

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'advertissement

Les consignes d'advertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissementment mettant en garde contre le risque d'électrocution. La mesure perceptant d'éviter le danger est nommé.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
i	Caracterisation d'une astuce particulière (texte et/ou graphique)
j	Caracterisation d'une astuce simple (texte seul)
k	Caracterisation d'un lien vers une vente
l	Caracterisation d'outils nécessaires
m	Caracterisation de conditions nécessaires
n	Caracterisation d'une condition (si..., alors...)
o	Caracterisation d'un résultat
Start Caracterisation d'une touche ou surface de commande
[00123456] Caracterisation d'une référence de piece
Statut Caracterisation d'un texte affché / fenetre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité generales

2.1.1 Tous les apparèils electroménagers

Risque d'electrocution en raison de pieces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entrainer une décharge électricie!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Àprou la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiées nationales.

Risque de blessures par coupure sur des bords tranchants!

Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

• Porter des chaussures de protection.
• Sécuriser les composants lourds contre le risque de chute.
• Ne pas coller les pieces du chassis sur les composants mobiles.

Risque lie à la sécurité / fonction de l'appareil!

Utiliser uniquement des pieces detachees d'origine.

Risque d'endommagement des composants sensibles aux décharges electrostatiques!

• Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection [00342013]	60 cm x 50 cm	Informatique des activités O&M/Lechning Véhicules intermédiaires et l'infrastructure des solutions
Tournevis plat Lame	2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]	Ø
Outil spécifique [00342180]
Ventouse [00342224]	Ø50 mm
Embout Torx TX20 [00340865]	6,3 mm (1/4")	Ø
Tournevis plat Lame	10 mm x 1,6 mm x 200 mm	Ø

4.1 Remplacer le joint de porte

Pre-requis:
La portes est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

1. Retirer le joint de porte de la rainure.

Lejointdeportestretire.

4.1.2 Monter le joint de porte

i	L'épaissieur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectora en rien la fermeture ou le fonctionnement à long terme de la porte.
i	Si vous appeareil est doté de chamière ou d'attaches de charnières ajus-tables, vous pourrez optimier le comportement de fermeture par la suite.
i	Les petits troués latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégats dans les rainures qui doivent accueiller le joint.

1. Si la rainure de joint est endommagée.

2. Contacter le service après-vente

3. Une légere déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommendé de redresser le joint de porte avant de l'inserrer dans l'appareil.

Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser les coins du joint en haut et en bas dans la rainure.

Réparation

1. Enfonce progressivement le joint dans la rainure.

Le joint de porte est installe.

4.2 Remplacer la poignée de porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]
Tourmeis plat Lame 10 mm x 1,6 mm x 200 mm

Pre-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.

4.2.1 Retirer la poignee de porte

1. Retirer deux capuchons de vis (1).
2. Devisser deux vis (2).
3. Retirer la poignee de porte (3).

La poignee de porte est retiree

La poignée de la deuxième porte peut être retiree de la meme maniere.

4.2.2 Monter la poignée de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Remplacer la charnière supérieure de la porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT

Apparells lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dument formés devraient retarder la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.

Utiliser seulement des outils et de l'équipment appropriés.

PRUDENCE

Arêtes vivies !

Blessures par coupure

Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclines!

Fractures/blessures d'écrasement

• Securiser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!

Blessures dues à des pieces qui chutent.

• Sécuriser les composants contre le risque de chute.

ATTENTION I

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements interieurs de I'appareil sont retirés.

4.3.1 Retirer la charnière supérieure de la porte

1. Placer l'appareil sur le dos.

Réparation

2.1. Appuyer sur le cache de charnière supérieure des deux côts (1).

2.Sortir le cache de chamiere supérieure (2).
3. Faire pivoter le cache de la charnière (3).
4. Retirer le cache de la charmière supérieure (4).
5. Devisser deux vis (5).
6. Retirer la chamiere supérieure (6).

La charnière supérieure est retiree.

4.3.2 Monter la charnière supérieure de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer la charnière supérieure de la porte (porte avec afficheur)

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT

Appareils lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes d'oment formés devraient referrer la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.
Utiliser seulement des outils et de I'equipement appropriés.

PRUDENCE

Aretes vives !
Blessures par coupure
Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement
Securiser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!
Blessures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pieces qui chutent en raison de vis trop laches!
Dommages à d'autres parties de l'appareil ou à la propriété du client, p.
au plancher.
Securiser les composants contre le risque de chute.

DANGER

Risque d'electrocution en raison de pieces sous tension!

sque d'électrocution en cas de réparation non conforme

• Les pièces électriques doivent être réparties par des techniciens qualifiés.
  Àprou la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'electrocution par des pieces conductrices de tension!

Mort par electrocution.

Debrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements interieurs de l'appareil sont retirés.

4.4.1 Retirer la charnière supérieure de la porte

1. Placer l'appareil sur le dos.

Réparation

2.1. Retirer le cache de la charnière supérieure (1).

1. Retirer le couvercle de la boite de cables (2).
2. Debrancher la connexion électrique (3).
3. Devisser la vis de mise à la terre (4).
4. Retirer la protection du cable (5).
5. Devisser la vis (6).

La charmière supérieure est retiree.

4.4.2 Monter la charnière supérieure de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Remplacer la charnière intermédiaire de la porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT

Apparells lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dument formés devraient retarder la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.

Utiliser seulement des outils et de I'equipement appropriés.

PRUDENCE

Arêtes vivies !

Blessures par coupure

Porter des gants de protection.

A VERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

• Securiser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!

essures dues à des pieces qui chulent.
- Securiser les composants contre le risque de chute.

ATTENTIONI

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.
La charnière supérieure de la porte est retiree.

La portesupérieureestretiree.

4.5.1 Retirer la charnière intermédiaire de la porte

1. Retirer la porte du compartmente refrigerateur (1).
2. Devisser deux vis (2).
3. Retirer la chamiere intermediaire (3).

La charnière intermédiaire est retiree.

4.5.2 Monter la charnière intermédiaire de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer la charnière de porte inférieure

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT

Apparels lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dument formés devraient retarder la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.
Utiliser seulement des outils et de l'équipement appropriés.

PRUDENCE

Arêtes vivies !

Blessures par coupure

Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclines!

Fractures/blessures d'écrasement

• Sécuriser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!

essures dues à des pièces qui chutent.
- Securiser les composants contre le risque de chute.

ATTENTIONI

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements interieurs de I'appareil sont retirés.
La charmiere supérieure est retiree.

La charrière intermédiaire est retiree.

4.6.1 Retirer la charnière intermédiaire de la porte

1. Retirer la porte du compartmentengélateur (1).
2. Devisser la vis (2).
3. Extraire la charnière inférieure en la tournant (3).
4. Retirer la chamière inférieure (4).

La charnière inférieure de la porte est retiree.

4.6.2 Monter la charnière de porte inférieure

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la tablette

Pré-requis:
La portes est ouverte.

4.7.1 Retirer la tablette

Extraire la tablette.

La tablette est retiree.

4.7.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer la tablette variable

Pre-requils:

La porte est ouverte.

4.8.1 Retirer la tablette variable

1. 1. Tirer la section de droite de la tablette variable vers l'avant (1).

2. Retirer la section de droite de la tablette variable (2).

1. Retirer la section de gauche de la tablette variable en procédant de la même façon.

La tablette variable est retiree.

4.8.2 Monter la tablette variable

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer la tablette flexible

Pre-requils:
La portes est ouverte.

4.9.1 Retirer la tablette flexible

1. Retirer la clayette en verre (1).
2. Soulever et extraire la clayette flexible (2).

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.10 Remplacer le set petit-dejeuner

Pre-requils:
La portes est ouverte.

4.10.1 Retirer le set petit-dejeuner

Soulever et extraire le set petit-dejeuner.

Le set petit-dejeuner est retiree.

4.10.2 Monter le set petit-dejeuner

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.11 Remplacer le casier à bouteilles

Pre-requils:
La portes est ouverte.

4.11.1 Retirer le casier a bouteilles

Extraire le casier a bouteilles.

Le casier à bouteilles est retire.

4.11.2 Monter le casier a bouteilles

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.12 Remplacer l'étagère de la porte

Pre-requils:
La portes est ouverte.

4.12.1 Retirer l'etagere de la porte

Soulever l'etagere de la porte.

L'etagere de la portee est retiree.

4.12.2 Monter l'étagère de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.13 Remplacer le bac d'aliments congelés

Pre-requils:

La porte est ouverte.

4.13.1 Retirer le bac d'aliments congelés

1.Extraire complètement le bac d'aliments congeles (1).
2. Retirer le bac d'aliments (2).

Le bac d'aliments congeles est retire.

4.13.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.14 Remplacer le bac

Pre-requils:
La portes est ouverte.

4.14.1 Retirer le bac

1.Extraire le bac inférieur du refrigerateur (1).
2. Extraire le bac supérieur du refrigerateur (2).

Les bacs sont retirés.

4.14.2 Monter le bac

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.15 Remplacer le bac telescopique

Pre-requils:

La portes est ouverte.

4.15.1 Extraire le bac thélescopique

1.Extraire complètement le bac t'éscopique (1).
2. Retirer le bac telescopique (2).

Le bac telescopique est retire.

4.15.2 Monter le bac telescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.16 Changer le projecteur LED

Outillage nécessaire:

Votre appareil est equiped'un éclairage LED ne demandant pas d'entre

tien

Les réparations de cet éclairage sont exclusivement réservées au ser

vice après-vente ou a des spécialistes autorisés!

DANGER

Risque d'electrocution en raison de pieces sous tension!

Risque d'electrocution en cas de réparation non conforme

• Les piées électriques doivent être réparées par des techniciens qualifiés.
  Apre's la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Aretes yives !

Blessures par coupure

Porter des gants de protection.

Pre-requis:

Appareil est déconnecté de l'alimentation.

La port est ouverte.

4.16.1 Demontage du projecteur LED

1. Retirer le projecteur LED à l'aide d'un outil spécial (1).

1. Retirer les raccords électriques du projecteur LED.

Le projeteur LED est réTIe.

4.16.2 Monter le projeteur LED

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.17 Remplacer l'éclairage LED supérieur

Outillage nécessaire:

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]

Pré-requis:

Appareil est déconnecté de l'alimentation.
La portesteouverte.
Les équipements interieurs supérieurs de I'appareil sont retirés.

4.17.1 Retirer l'éclairage LED

1. Déplacer l'éclairage LED vers la gauche.

Connexion electrique de I'clairage LED est debranchee.

1. Libérer les crochets de l'éclairage LED.

Réparation

1. Retriner l'éclairage LED par l'avant.

L'éclairage LED est retire.

4.17.2 Monter l'éclairage LED supérieur

Le montage s'effectue dans l'ordre chronologique inverse.

Outillage nécessaire:

Ventouse 50mm [00342224]

Votre appareil est equiped'un éclairage LED ne demandant pas d'entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou a des spécialistes autorisés!

DANGER

Risque d'electrocution en raison de pieces sous tension!

Risque d'electrocution en cas de réparation non conforme

• Les piées électriques doivent être réparées par des techniciens qualifiés.
• Àprou la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pieces conductrices de tension! Mort par électrocution.
Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives!
Blessures par coupure
Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La portesteouverte.
Les clayettes du réfrigerateur sont retirees.

4.18.1 Demontage de l'éclairage LED latéral

1. Fixer la ventouse dans le tiers supérieur de l'éclairage LED lateral.

Réparation

1. Retirer I'eclairage LED latal en tournant vers I'avant avec la ventouse.

1. Retirer le raccord electrique de l'clairage LED lateral.

L'éclairage LED latéral est réTIe.

4.18.2 Montage de l'éclairage LED latéral

1. Retablir le raccord electrique de I'clairage LED lateral.
2. Monter l'éclairage LED latéral sur la position correspondante contre la paroi du compartment réfrigerateur (fixer les crochets).
   L'éclairage LED latéral est monté.

4.1.1 A gumitomités eltavolitasa. 326
4.1.2 A gumitomités beszerelèse 326

Smaga Iellzmaera Ierfce!

Muguras un muskulu savainojumi

Ierices durvis drikst nonem tikai apmacits speciaists.
lericeirjaparvieto divata
Ir jaizmanto tikai piemeroi darbar1ki un aprikojums.

ESIET PIESARDZIGI

Asas malas!
Griezlas bruces
Lietojiet aizsargcimdus

BRIDINAJUMS

Sasveruos Iericu paslidesana!
Kaulu luzumi / saspiesanas traumas
Nostiprinietierces,laitas neslidetu.

ESIET PIESARDZIGI

Kritosu detalu risks, ko izraisa valigas skruves!
Kritosu detalu izraisitas traumas.
Nostipriniet delalu, lai tnenokristu.

UZMANIBU!

Kritosu detalu risks, ko izraisa valgas skruves!

Citu ierpues detalu bojajumi va lojajumi, kas rodas klaenta majas, piem.. apakseper.

Nostipriniet detalu, lai tnenokristu.

Prasiba:

Ierfces elektropadeveir jabut atvienotai.
lericesieksejamdalimirjabutiznemtam.

4.3.1 Durvju augsejjas viruses nonemsana

1. Nolieciertiericiuzaizmugures.

Remonts

2.1.Saspiiediet augsejiasvira sarsega abus sanus (1).

1. Pavelciet augsejas viruses parsegu (2).
2. Pagrieziet virus parsegu (3).
3. Nonemiet augsejias viruses parsegu (4).
4. Izskruvejiet abas skruves (5).
5. Nonemiet augsejo viru (6).

Smaga Iellzmaera Ierfce!

Muguras un muskulu savainojumi

lerices durvis drkst nonemt tikai apmacits specialists.
lericeirjaparvietodivata
Ir jazmanto tikai piemeroi darbarlki un aprikojums.

ESIET PIESARDZIGI

Asas malas!
Griezlas bruces
Lietojietaizsargcimdus

BRIDINJUMS

Sasveruos iericu paslidesana!
Kaulu luzumi / saspiesanas traumas
Nostipriniet ierces, lai tās neslfdetu.

ESIET PIESARDZIGI

Kritosu detalu risks, ko izraisa valigas skruves!
Kritosu detalu izraisitas traumas.
Nostipriniet detalu, lai tnenokristu.

UZMANIBU!

Kritosu detalu risks, ko izraisa valigas skruves!
Citu iurpes detalu bojajumi va lojajumi, kas rodas klaenta majas, piem.. apakseper.
Nostipriniet detalu, lai tā nenokristu.

Prasiba:

Ierices elektropadevei ir jabut atvienotai.
lericesieksejamdalimirjabutiznemtam.
Durvju augsejai virai ir jabut nonemtai.
Augsejam durvmir jabut nonemtam.

4.5.1 Durvu videjas viruses nonemsana

1. Nonemiet ledusskapja nodalijuma durvis (1).
2. Izskruvejiet abas skruves (2).
3. Nonemiet videjo viru (3)

Videjavirairnonema.

4.5.2 Durvju videjās viruses uzstadisana

Uzstadiet apgriezt kartba.

Remonts

4.6 Durvu apaksejas viruses nomaina

Speciali riki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

BRIDINJUMS

Smaga Iellzmaera Ierfce!

Muguras un muskulu savainojumi

Ierices durvis drkst nonemt tikai apmacts speciaists.
lericeirjaparvietodivata
Ir jazmanto tikai piemeroi darbarlki un aprikojums.

ESIET PIESARDZIGI

Asas malas!
Griezlas bruces
Lietojiet aizsargcimdus

BRIDINAJUMS

Sasveruos iericu paslidesana!
Kaulu luzumi / saspiesanas traumas
Nostipriniet ierces, lai tās neslfdetu.

AESIET PIESARDZIGI

Kritosu detalu risks, ko izraisa valigas skruves!
Kritosu detalu izraisitas traumas.
Nostipriniet delalu, lai tnenokristu.

UZMANIBU!

Kritosu detalu risks, ko izraisa valigas skruves!
Citu ierces detalu bojajumi va lojajumi, kas rodas klua majas, piem., apakspuse.
Nostipriniet detalu, lai tnenokristu.

Prasiba:

Ierices elektropadevei ir jabut atvienotai.
lericesieksejamdalimirjabutiznemtam.
Augsëjä vira ir nonemta.
Videjā vira ir nonemta.

4.6.1 Durvju apaksjjas viruses nonemsana

1. Nonemiet saldetavas nodalijuma durvis (1).
2. Izskruvejiet skruvi (2).
3. Pagrieziet apaksejo viru uz aru (3).
4. Nonemiet apaksjo viru (4)

Durvu apaksejira vir nonemta.

4.17.1 LED lemputés isémimas

1. Perkelkite LED lempute j kaire.

LED elektrós jungtis turi buti atjungta.

1. Atleiskite LED lemputes kabliukus.

Remontas

1. Isimkite LED lempute, perkeldami ja j priekj.

LED lemputé isimta.
4.17.2 Virsutinés LED lemuptés montavimas
Uzdekite atvirksia eilestvarka.

Remontas

4.18 Sonines pailgos LED lemputés keitimas

Specialus jrankiai.

Siurbtukas 50mm [00342224]

Jusprietaisjngta technines prieiros nereikalaujanti LED lempute. Si alemput gali taisytik kipty aptamavimo tarnybos specialistar arba jgaloti technikai

PAVOJUS

Elektros smugio pavojus del daliu, kurioe yra jtampa!
