NAUDOJIMO INSTRUKCIJA BD2086WFXN Profilo

Saldetas partikas tvertne ir iznemta.

Tvertnes ir iznemtas.

4.14.2 Tverntes uzstadijsa

Uzstadiet apgriezt kartiba.

Remonts

4.15 Izvelkamas tvertnes nomina

Prastba:
Durvimirjabutatvertam.

4.15.1 Izvelkamas tvertnes iznemsana

1. Pilinibizvelciet izvelkamo tvertni (1).
2. Iznemiet izvelkamo tvertni (2).

Izvelkamā tverne ir iznemta.

4.15.2 Izvelkamas tverthes uzstadiisana

Uzstadiet apgrietz kartib.

Remonts

4.16 LED starmeans nomina

Speciali riki:

Ipaas darbariks [00342180]

Ierice ir LED gaismeklis, kam nav javeic apkope. So gaismekli drik remontet tikai klienu apkalposanas dienesta pärstavis vail pilvarots tehniks!

BISTAMI Elektrotrecierna risaksprigum Dzivibas apdraudejums nepareiza ElektriskasDallasjarem Pec remonta ierices drosb VDE 0701 vai valists noteik

BISTAMI Elektrotreciena risks, ko rada s Navejoess elektronireciens Atvienojlet lekartas no stra labosanas sakkanas.

ESIET PIESARDZIGI
Asas malas!
Grieztas bruces
Lietojet aizsargcimdus.

Prasiba:

lerices elektropadeveirjabutatvienotai.
Durimir jabut alvertam.

4.16.1 LED starmeša nonemšana

1. Izvelciet LED starmeti ar ipaaso darbariku (1).

1. Atvienojiet LED starmeša elektriskos savienojumus.
   LED starmetis ir nonemts.

4.16.2 LED starmea uzstadijsana

Uzstadiet apgiezta kartiba.

Remonts

4.17 Augsejā LED gaismekla nomaina

Speciali riki:

Plakanais skrugriezis Izmers: 2.4 mm x 0.4 mm x 60 mm, komplektã [00341820]

Ierice ir LED gaismeklis, kam nav javeic apkope. So gaismekli drikst remontet tikai klientu apkalosanas dienesta párstavis vail pilvarots tehniks!

BISTAMI

Elektrotrieciene risks spriegumaktivu dalu del! Dzivbas apdraudegjums nepareiza remonti izraisita elektrotrieciene del! Elektriskas dalas ir jaremonta kvalificetam elektrikim. Pec remonta ierces drosiba ir japarbauda atbilstigi noteikuimiem VDE 0701 vai valsts noteikuimiem.

BISTAMI

Elektrotrieclera risks, ko rada sprlegumaktivas detalas! Navejoss elektrotriciens Atvienojiet iekartas no stravas padeves vismaz 60 se labosanas saksanas.

ESIET PIESARDZIGI

Asas malas! Grietzas bruces Lietojet aizsargcimdus.

Prasiba:

lerices elektropadevei ir jabut atvienotai.
Durvimirjabutatvertam.
Augsejamieksejamdalamirjabutiznemtam.

4.17.1 LED gaismekla nonemsana

1. Parvietrojiet LED gaismekli pa kreisi.

Informacija apie remonta - Šaldymo prietaiso ir šaldiklio kombinacija

1 Del sio dokumento 409

1.1 Svarbi informacija 409

1.1.1 Paskirtis 409
1.2 Simboliu paaiiskinimas 409
1.2.1 Pavojaus lygiai 409
1.2.2 Pavojaus simboliai 409
1.2.3 Jspejimy struktura 410
1.2.4 Bendrieji simboliai 410

Suga. 411

2.1 Bendrosios saugos instrukcijos 411
2.1.1 Visi buitinial prietaisai 411

4.3 Dureliu virsutinio vyrio keitimas 417

4.3.1 Virsutinio dureliu vryio nuemimas 417
4.3.2 Virsutinio dureliu vryio uzdajmas 418

4.4 Dureliu virsutinio vrio keitimas (dureles su ekranu). 419

4.4.1 Virsutinio dureliu vryio nuemimas 419
4.4.2 Virsutinio dureliuyrio uzdejimas 420

4.5 Vidurinio dureliu vyrio keitimas 421

4.5.1 Vidurinio dureliu vyrio nuemimas 421
4.5.2 Viduriniu dureliu vryio uzdejimas 421

4.6 Apatinio dureliu vrio keitimas 422

4.6.1 Apatinio dureliu vyrio nuemimas 422
4.6.2 Apatinio dureliu vryio uzdêjimas 422

4.7Lentynos keitimas 423

4.8 Modifikuojamos lentynos keitimas 424

4.8.1 Modifikuojamos lentynos isemimas 424
4.8.2 Modifikuojamos lentynos jdejimas 424

4.9 Lanksios lentynos keitimas 425

4.9.1 Lankscios lentynos iemimas 425
4.9.2 Lankscios lentynosjdegimas 425

4.10 Pusryciu dezutes keitmas 426

4.10.1 Pusryciu dezutés isemimas 426
4.10.2 Pusryciu dezutes jdejimas 426

4.11 Buteliu padeklo keitimas 427

4.11.1 Buteliu padeklo iemimas 427
4.11.2 Buteliu padeklo idejimas 427

4.12 Dureliy lentynos keitimas 428

4.12.1 Dureliu lentynos isemimas 428
4.12.2 Dureliu lentynos idejimas 428

4.13 Saldytu maisto produktu talpyklos keitimas 429

4.13.1 Saldytu maisto produktu talpyklos isemimas 429
4.13.2 Salytu maisto produktu talpyklos jedimas 429

4.14 Talpyklos keitimas 430

4.14.1 Talpyklos isemimas 430
4.14.2 Talpyklos JDejimas 430

4.15 Istraukiamos talpyklos keitimas 431

4.15.1 Istraukiamostalpyklosisemimas 431
4.15.2 Istraukamos talpyklos jedjimas 431

4.16 LED apsvietimo lemputes keitimas 432

4.16.1 LED apšviétrimo lemputés iśemimas 432
4.16.2 LED apšviétrimo lemputés montavimas 432

4.17 Virsutinés LED keitimas 433

4.17.1 LED lemputes iemimas 433
4.17.2 Virsutinés LED lemupts montavimas 434

4.18 Soninés pailgos LED lemmutés keitimas 435

4.18.1 Soninés pailgos LED lemputés isémimas 435
4.18.2 Soninés pailgos LED lemputés montavimas 436

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamento (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kluu aptarnavimo tarnyba. Mes atsakysime uz zaluktu tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Jspjimo lygiai susideda iš simulio ir signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispëjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispëjamojo pranešimo, ištinka mirtis arba sunküs sužalojimai.
A ISPÉJIMAS	Nepaisant ispëjamojo pranešimo, gali ištiki mirtis arba sunküs sužalojimai.
A PERSPEJIMAS	Nepaisant ispëjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispëjamojo pranešimo, gali būti sugadistas luras.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rui Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspéjamasis pranešimas
	Pavojinga elektrós itampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Dél sio dokumento

Pavojaus symbolism Reikšmě
	Pavojus del karstu paviršiŋ
	Pavojus del stipraus magnetinio lauko
	Pavojus del nejonizuojančiosios spindu-liuotës

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukturos

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apie elektros smugi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!
Mirtis del elekros smugio

Pries pradédami remonta, ne maiziau kaip priès 60 sekundžiutjunkite prieraisu nuo elektris tiekimo.

1.2.4 Bendrieji symboliai

Siame dokumente naudojam toke bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

Bendr. simbolis Reiksmé
⓹	Žymi reikalingus irankius
⓺	Žymi reikalingas prielaidas
⓺⓺	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti] Žymi klaviša arba ekrano mygtuka [00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lengna (prieta)	so ek-rane)

Lentele 3: Bendrieji simbolaii

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitinialia prietaisai

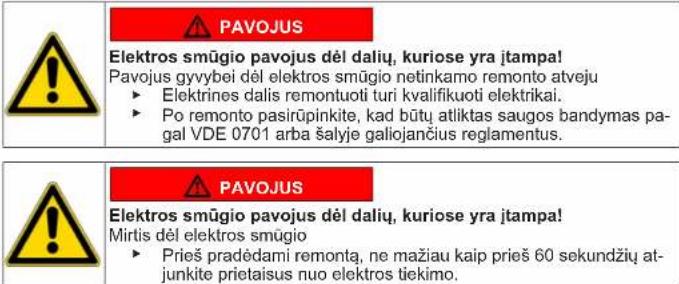

Elektros smugio pavojus del daliu, kuriose yra jtampa!

• Elektriniu konstrukciniu daiu remonto klaidos gali sukelti elektros smug!
  Pries pradedami dirbt, ne maziau kaip pries 60 sukundzi atjunkite prietaisa nu maillinimo.
• Po remonto pasistirpunkite, kad buteu atliktas saugos bandymas pagal VDE 0701 arba salye galiojanci reglementans.

Pavojus susiziesti j astrias briaunas!

Muvekite apsaugines pirstines.
Prispaudimo rizika remonto, einamosios technines prieziuros, sutrikim šalinimo ir technines prieziuros metu del sunkiu ir judanciu konstrukciniu daiu
- Avékite apsauginius batus.
- Apsaugokite sunkias konstrukcines dalis, kad jos nenukristu.
Neartinkite kuno daliq prie judanciu konstrukciniu daliu.

Rizika prietaiso saugai / veikimuil
- Naudokite tik originalias atsargines dalis.
Elektrostatiskai jautri konstrukcini diu (ESD) pazeidimo rizika!
- Nelieskite moduli, o taip pat ir ju jungci bei laidininku keliu.

Jrankiai ir pagalbinés priemonés

Paskyrimas Išsami	informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm
Atsuktuvas su ipjovomis	Mente 2,4 mm x 0,4 mm x 60 mm, rinkinyje [00341820]
Specialus [rankis [00342180]
Siurbtukas [00342224]	Ø50 mm
„Tɔr” antgalis TX20 [00340865]	6,3 mm (1/4 col.)
Atsuktuvas su ipjovomis	Mente 10 mm x 1,6 mm x 200 mm

Reikalavimas.
Dureles turi buti atidarytos.

4.1.1 Dureliu tarpiklio isemimas

1. Isimkite dureliu tarpklj is griovelio desiniajame ir kairiajame kampe.

1. Istraukite dureliq tarpkil is griovelio.

Dureliy tarpiklis isimtas.

4.1.2 Dureliu tarpiklio jedjimas

i	Naujo direliu tarpiklio storis gali siek tiek skirtis nuo seno direliu tarpiklio storio. Dél to direlès vis tiek užsidarys, o tarpiklj bus galima naudoti ilgai.
j	Jei jusy prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkcjja věliau galima optimizuoti.
k	Nedidelès šoninés skylutés direliu tarpiklyje turi savo funkcjja (reikalin-gos ventiliacijai). Tai néra gamybinis brokas.

Remontas

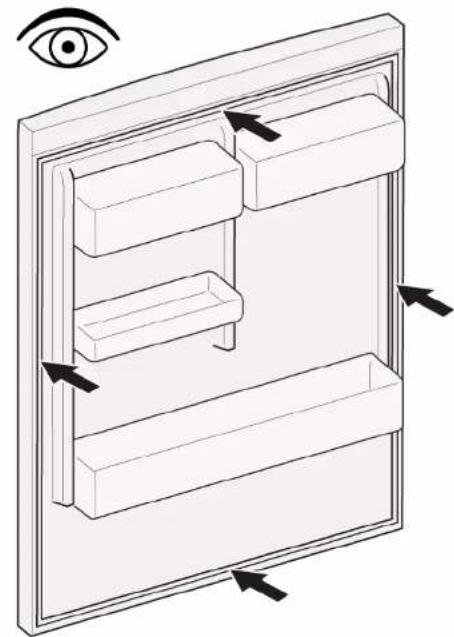

1. Patikrinkite griovelj, ar nera tarpki galinciu pazeisti vietu.

1. Jei tarpiklio griovelis pazeistas.

2. Kreipkites j clienty aptarnavimo tamyba.

Nedidelles dureliu tarpiklio deformacjos yra jprastas pozymis ir nepa

veikia tarpiliko funkinih savybli. Pnes dedant durelii tarpikl i pree-taisa,rekomenduojama ij istesinti.

Pašildykite dureliu tarpiklj plauku dziovintuvu arba karstu vandeniu ir is naujo su

teikite forma rankiniu budu.

1. Ispauskite tarpiklio kampus virsuje ir apacioje j grioveli.

Remontas

1. Po truputi jspauskite giroveli visa taripkli.

Dureliu tarpiklis jdtas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buti atidarytos.

4.2.1 Dureliq rankenos nuemimas

1. Isimkite du varztu gaubtelius (1).
2. Issukite du varztus (2).
3. Nuimkite dureliu rankena (3).

Dureliu rankena nuimta.

Antrudureliu rankenelegalimunimi tokiu paciubdu.

4.2.2 Dureliu rankenos tvirtinimas

Uzdekite atvirksia eiles tvarka.

Remontas

4.3 Dureliu virsutinio vyrio keitimas

Specialus jrankiai.

Torxtantgalis TX20 6,3 mm (1/4 col.) [00340865]

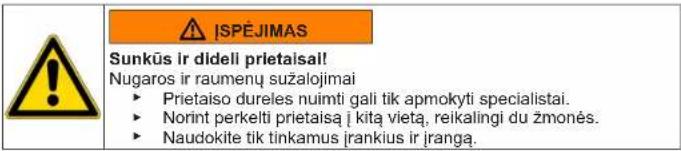

ISPEJIMAS

Sunkus ir didell prietaisal!

Nugaros ir raumenu suzalojimal

Prietaiso dureles nuimti gali tik apmokyi specialistai.
Norint perkelti prietaisa j kitayiota, reikalingidu zmones.
Naudokite tik tinkamus jrankius ir jranga.

PERSPEJIMAS

Astrios briaunos!
Galima jsipjauti
Muvekite apsaugines pirstines.

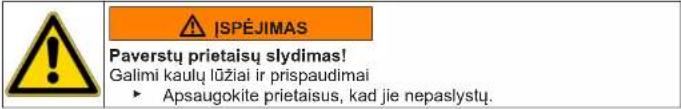

ISPEJIMAS

Paverstu prietaisu slydimas!
Galimi kaulu luziairispraspudimai
Apsaugokite prietaisus, kad jie nepaslystu.

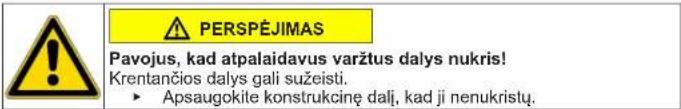

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!
Krentancios dalys gali suzeisti
Apsaugokite konstrukcine dalj, kad jinenukristu.

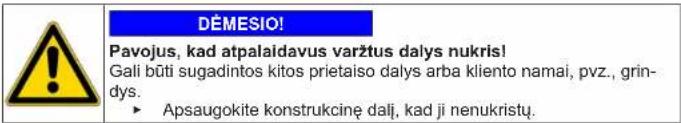

DEMESIO!

Pavojus, kad atpalaidavus varztus dalyns nukris!
Gali būti sugadintosKitos prietaiso dalyas alba kliento namai, pvz., grindys.
Apsaugokite konstrukcine dalj, kad ji nenukristu

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidinai tvirtinimo elementai turi buit nuimti.

4.3.1 Virsutinio dureliu vyrio nuemimas

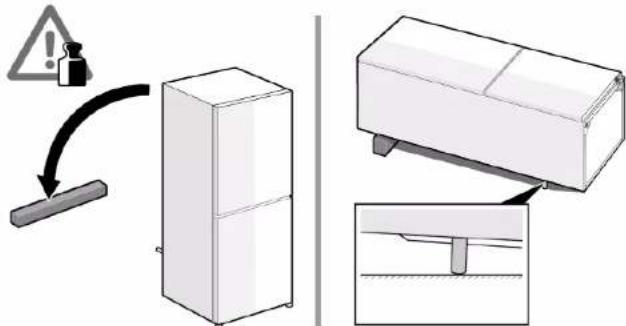

1. Paguldykite prietaa ant galines puses.

Remontas

2.1. Spustelekite virsutinio vyriangdelti abiejose pusse (1).

1. Atkelkite virsutinio vyrio dangtelj (2).
2. Pasukite vyrio dangtelj (3).
3. Nuimkite virsutinio vyrio dangtelj (4).
4. Issukite du varztus (5).
5. Nuimkite virsutinj vyrj (6).

Virsutinis vrys nuimtas.

4.3.2 Virsutinio dureliu vyrio uzdéjimas

Uzdekite atvirksiaeilse tvarka.

Remontas

4.4 Dureliu virsutinio vyrio keitimas (durelles su ekranu)

Specialus jrankiai.

Torrantgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidinai tvirtinimo elementai turi buti nuimti.

4.4.1 Virsutinio dureliy vrio nuemimas

1. Paguldykite prietaa ant galines puses.

Remontas

2.1.Nuimkite virsutinio vyrio dangtelj (1) 2.Nuimkite kabeliuydzutedes dangtelj

1. Atjunkite elektros jungti (3).
2. Atsukite jzeminimo jungties varzta (4).
3. Nuiimkite kabelio apsauga (5).
4. Issukite varztq (6).

Virsutinis vrys nuimtas.

4.4.2 Virsutinio dureliu vyrio uzdéjimas

Uzdekite atvirksiaeilse tvarka.

2021-06-09 9001647374 Autoriuy teises prikauso,BSH Hausgerate GmbH Psl. 420 is 697

Remontas

4.5 Vidurinio dureliu vyrio keitimas

Specialus jrankiai.

Torxtantgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPEJIMAS

Sunkus ir didell prietaisal!

Nugaros ir raumenu suzalojimai

Prietaiso dureles nuimti gali tik apmokyti specialistai.
Norint perkelti prietaisa j kitayiota, reikalingidu zmones.
Naudokite tik tinkamus jrankius ir jranga.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjalti

Muvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisu slydimas!

Galimi kaulu luziairispraspudimai

Apsaugokite prietaisus, kad jie nepaslystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!

Krentancios dalys gali suzeisti

Apsaugokite konstrukcine dalj, kad jinenukristu.

DEMESIO!

Pavojus, kad atpalaidavus varztus dalyns nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcine dalj, kad ji nenukristu

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidinia tvirtinimo elementai nuimti.
Dureliu virsutinis vrys nuimtas.
Virsutines dureles nuimtos.

4.5.1 Vidurinio dureliy vryio nuemimas

1. Nuimkite saldytuvo skyriaus dureles (1).
2. Issukite du varztus (2).
3. Nuimkite vidurini vyrj (3).

Vidurinis vrys nuimtas.

4.5.2 Viduriniu dureliu vyriu użdéjimas

Uzdekite atvirksica eiles tvarka.

Remontas

4.6 Apatinio dureliu vyrio keitimas

Specialus jrankiai.

Torrantgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPEJIMAS

Sunkus ir didell prietaisal!

Nugaros ir raumenu suzalojimal

Prietaiso dureles nuimti gali tik apmokyi specialistai.
Norint perkelti prietaisa j kitayiota, reikalingi du zmones.
Naudokite tik tinkamus jrankius ir jranga.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisy slydimas!

Galimi kaulu luziai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!

Krentancios dalys gali suzeisti

Apsaugokite konstrukcine dalj, kad jinenukristu.

DEMESIO!

Pavojus, kad atpalaidavus varztus dalyns nukris!

Gali būti sugadintosKitos prietaiso dalyas barka klientomamai, pvz, grindys.

Apsaugokite konstrukcine dalj, kad ji nenukristu

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidiniai tvirtinimo elementai turi buti nuimti.
Virsutinis vrys nuimtas.
Vidurinis vyris nuimtas.

4.6.1 Apatinio dureliu vyrio nuemimas

1. Nuimkite saldiklio skyriaus dureles (1).
2. Issukite varztq (2).
3. Pasukite apatinj vyrj i isore (3).
4. Nuimkite apatinj vyrj (4)

Apatinis dureliu vrys nuimtas.

4.6.2 Apatinio dureliu vyrio użdéjimas

Uzdekite atvirksia eilestvarka.

Remontas

Reikalavimas.
Dureles turi buti atidarytos.

4.8 Modifikuojamos lentynos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.8.1 Modifikuojamos lentynos iémimas

1. 1. Patraukite de'siniaja modifikuojamos lentynos dalj pirmyn (1).
2. Isimkite desiniaja modifikuojamos lentynos dal (2).

1. Tokiu pat budu isimkite kairiaja modifikuojamos lentynos dalj.
   Modifikuojama lentyna isimta.

4.8.2 Modifikuojamos lentynos JDéjimas

Uzdekite atvirksia eiles tvarka.

Remontas

4.9 Lankscios lentynos keitimas

Reikalavimas.
Dureles tuributiatidarytos.

4.9.1 Lankscios lentynos iemimas

1. Isimkite stiklo lentyq (1).
2. Pakelkite lankscia lentyna ir ja istraukite (2).

Lanksti lentyna isimta.

4.9.2 Lankscios lentynos idejimas

Uzdekite atvirksia eile svarka.

2021-06-09 9001647374 Autoriuy teises prikauso,BSH Hausgerate GmbH Psl. 425 is 697

Remontas

4.10 Pusryciu dedzutes keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.10.1 Pusryciu dezutes isemimas

Pakelkite pusryci duzute ir ja istraukite.

Pusryci du zute iimta.

4.10.2 Pusryciu dezutes idejimas

Uzdekite atvirksia eilestvarka.

Remontas

4.11 Buteliu padeklo keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.11.1 Buteliq padeklo isemimas

Istraukite buteliu padekla.

Buteliu padeklas iisimtas.

4.11.2 Buteliu padeklojdéjimas

Uzdekite atvirksia eles tvarka.

Remontas

4.12 Dureliu lentynos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.12.1 Dureliu lentynos isemimas

Pakelkite dureli lentya j virsu.

4.13 Saldytu maisto produktu talpyklos keitimas

Reikalavimas.

Dureles tuributiatidarytos.

4.13.1 Salytu maisto produktu talpyklos isemimas

1. Istraukite saldytu maisto produktu talpykla iki pat galo (1).
2. Isimkite maisto produktu talpykla (2).

Saldyta maisto produkty talpykla isimta.

4.13.2 Saldytu maisto produktu talpyklos jedimas

Uzddekite atvirksica eilestvarka.

Remontas

4.14 Talpyklos keitimas

Reikalavimas.
Dureles tuributiatidarytos.

4.14.1 Talpyklos iémimas

1. Istraukite apatine saldytuvo talpykla (1). 2. Istraukite virsutine saldytuvo talpykla (2).

Talpyklos išimi:tos.

4.14.2 Talpyklosjdijamas

Uzddekite atvirkscia eilestvarka.

Remontas

4.15 Istraukiamos talpyklos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.15.1 Istraukiamos talpyklos isemimas

1. Istraukite istraukiama talpykla iki pat galo (1).
2. Isimkite istraukiamatpyklq (2).

Istraukiamatalpyklaisimta.

4.15.2 Istraukamos talpyklos jdejimas

Uzdekite atvirkscia eilestvarka.

Remontas

4.16 LED apšviétrimo lemputés keitimas

Specialus jrankiai.

Specialus Jrankis [00342180]

Jusprietaisjngta technines prieiros nereikalaujanti LED lempute. Si alempute gali taisyi tik kiptu aptamavimo tarnybos specialistar arba jgaloti technikai!

PAVOJUS

Elektros smugio pavojus del daliu, kurioe yra jtampa!

Pavojus gyvybei del elektros smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.

Po remonto pasirupinkite, kad butu atliktas saugos bandymas pa

gal VDE 0701 arba salyje galojancius reglamentus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampal

Mirtis del elektros smugio

Pries pradedami remonta, ne maiau kajp pries 60 sekundziu at

junkite prietaisus nuo elektros tiekimo.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi bui atidarytos.

4.16.1 LED apsvietimo lemupees iémimas

1. Pasinaudokite specialiu jrankiu ir isimkite LED apsvietimo lempute (1).

1. Atjunkite elektros LED apsvietimo lemputes jungtis.
   LED apsvietimo lemupte isimta.

4.16.2 LED apsvietimo lemuptes montavimas

Uzddekite atvirksia eilestvarka.

Remontas

4.17 Virsutinés LED keitimas

Specialus jrankiai.

Atsuktuvas su jpovomis Mente 2,4 mm x 0,4 mm x 60 mm, ri- nkinje [00341820]

Jusprietaisrejngta technines priezuiros nereikalaujanti LED lempute. Sia lemput gali taisyi tik kiptu aptarnvimo tarnybos specialistai arba jgaloti techniak!

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Pavojus gvybei del elektros smugio netinkamo remonto atveju.

Electructure data remonted tan ruminative electrolyte. Po remonto pasirupinkite, kad butu atllktas saugos bandymas pagal VDE 0701 arba salyje gialojancius reglamentus.

PAVOJUS Elektros smuio pavolus del da

Mirtis del elektrós smugio
Pries pradèdami remonta, ne mažiau kaip pries 60 sekundziu at-junkite prietaisus nuo elektrós tiekimo.

PERSPEJIMAS

Astrios briaunos! Galima jsipjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buti atidarytos.
Virsutinia vidinial tvirtinimo elementai turi buti nuimti.

Pavojus gyvybei del elektros smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirupinkite, kad butu alkitlas saugos bandymas pagal VDE 0701 arba saljye gaiojanjius reglementans.

PAVOJUS

Elektros smugio pavojus del caliu, kuriose yra jtampa!

Mirtis del elektros smugio

Pries pradedami remonta, ne maiau kajp pries 60 sekundziu at
junkite prietaisus nuo elektros tiekimo.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles tuributiatidarytos.
Saldytuvo skyriaus lentynos išimtos.

4.18.1 Sonines pailgos LED lemmutes isemimas

1. Philipdykite siurbtuka prie virsutinnes pailgos LED sonines lemuptes virsutinio trecdalio.

Remontas

1. Patraukite siurbtuka kartu su priekine pailga LED šonine lempute vienu sukamuju judesiu.

1. Atjunkite sonines pailgos LED lemputés elektros jungtj.

Sonines pailgos LED lemputes elektros jungtis.

4.18.2 Sonines pailgos LED lemputes montavimas

1. Prijunkite soninés pailgos LED lemputes elektrós jungtj.
2. Pritvirtinkite šonine pailga LED lempute j jai skirta vieta skyrelio sienelèje (užfik-suokite kablukus).

Sonine pailga LED lemputé sumontuota.
