NAVODILA ZA UPORABO BD2086WFXN Profilo

Opasnost za sigurnost/rad uredajal

Koristite samo originale rezervne dijelove.
Opasnost od ostecenja elektrostaticki osjetljivih sastavnih rijelova (ESD)!
Nemojte dodirivati module,ukljuucujuci prikljucke i rute vodiča.

Alatipomagala

Oznaka Pojedinost	Slike
Zašiltna navlaka [00342013]	60 cm x 50 cm	Imbačne b verkačne markovce markovce or markovce
Odvijač s utorom Nož	2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]	①
Specijalni alat [00342180]
Usisna Čašica [00342224]	Ø50 mm
Nastavak Torx TX20 [00340865]	6,3 mm (1/4")
Odvijač s utorom Nož	10 mm x 1,6 mm x 200 mm	①

2021-06-09 9001647374 Autorska prava BSH Hausgeräte GmbH Stranica 35 od 697

Popravak

Gomji je zglob ukonjen.

4.3.2 Postavljanje gornjeg zgloba vrata

Gomji je zglob ukonjen.

4.4.2 Postavljanje gornjeg zgloba vrata

4.6.1 Uklanjanje donjej zgloba vrata

Spodni zavés dvifrek je vyjmuty.

4.7.1 Demontaz polki 481
4.7.2 Montaz polki 481

4.7.1 Demontaz polki

Wciagnac polke.

Pólá jest wyjeta.

4.7.2 Montaz polki

1.2.1 Urovne nebezpečenstva

Nasveti za popravilo - Hladilno-zamrozovalna kombinacija

V zvezi tem dokumentom 583

1.1 Pomembne informacije 583
1.1.1 Namen 583
1.2 Razlaga simbolov 583
1.2.1 Stopne nevarnosti 583
1.2.2 Simboli za nevamost.. 583
1.2.3 Struktura opozoril 584
1.2.4 Splošni symboli 584

Varnost. 585

2.1 Splośna varnośtna navodila 585

2.1.1 Vsi gospodinskii aparati.. 585

Orodja in pripomocki 586

Popravilo 587

4.1 Zamenjava tesnila vrat.. 587

4.1.1 Odstranjevanje tesnila vrat 587
4.1.2 Namestitev tesnila vrat 587

4.2.1 Odstranjevanje rocaja vrat.. 590
4.2.2 Namestitev rocaja vrat 590

4.3 Zamenjava zgornjega tečaja vrat 591

4.3.1 Odstranjevanje zgornjega tecaja vrat 591
4.3.2 Namestitev zgornjega tecaja vrat 592

4.4 Zamenjava zgornjega tečaja vrat (vrata s prikazovalnikom) 593

4.4.1 Odstranjevanje zgornjega tečaja vrat 593
4.4.2 Namestitev zgornjega tecaja vrat 594

4.5.1 Odstranjevanje srednega tecaja vrat 595
4.5.2 Namestitev srednega tecaja vrat 595

4.6Zamenjavaspodnjega tecaja vrat 596

4.6.1 Odstranjevanje spodnjega tecaja vrat 596
4.6.2 Namestitev spodnega tecaja vrat 596

4.7 Zamenjava police 597

4.7.1 Odstranjevanje police 597
4.7.2 Namestitev police 597

4.8.1 Odstranjevanje nastavljive police 598
4.8.2 Namestitev nastavljive police 598

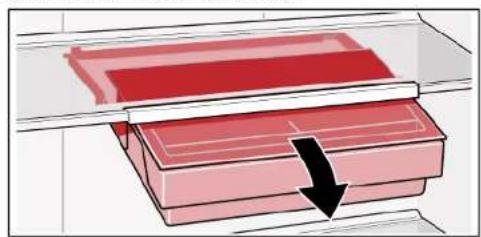

4.10.1 Odstranjevanje kompleta za zajtrk 600
4.10.2 Namestitev kompleta za zajtrk 600

4.11 Zamenjava nosilca za steklenice 601

4.11.1 Odstranjevanje nosilca za steklenice 601
4.11.2 Namestitev nosilca za steklenice 601

4.12 Zamenjava vratnega predala 602

4.12.1 Odstranjevanje vratnega predala 602
4.12.2 Namestitey vratnegapredala 602

4.13.1 Odstranjevanje predala za zamrznjena zivila 603
4.13.2 Namestitev predala za zamrznjena zivila 603

4.14Zamenjavapredala 604

4.14.1 Odstranjevanje predala 604
4.14.2 Namestitev predala 604

4.15.1 Odstranjevanje razsirljivega predala 605
4.15.2 Namestitev razsirljivega predala 605

4.16 Zamenjava tockovne lucke LED 606

4.16.1 Odstranjevanje tockovne lucke LED 606
4.16.2 Namestitev tockovne luke LED 606

4.17 Zamenjava zgornje lucke LED 607

4.17.1 Odstranjevanje lucke LED 607
4.17.2 Namestitev zgornje lučke LED 608

4.18 Zamenjava stranske svetlobne letve LED 609

4.18.1 Odstranieyanie stranske svetlobne letve LED 609
4.18.2 Namestitev stranske svetlobne letve LED 610

V zvezi tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnorocem popravilu aparatov skladno z veljavno direktivo glede okoljsko primeme zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati dolocene rezervne dele, vkljucno z opozorili in tveganji.

Če imate kaksna vprasnja, se obmite na naso servisno sluzbo. Za škodo bomo odgovorni le, Če ste namige za popravila upostevali pravlino.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopne opozoril so sestavljene iz simbola in signalne besede. Signalna beseda ozna-cuje stopnjo nevamosti.

Stopna opozorila Pomen
ANEVARNOST	Neuostoceanje opozorilnega sporocila bo povzročilo smrt ali hude poškodbe.
OPOZORILO	Neuostoceanje opozorilnega sporocila lahko povzroči smrt ali hude poškodbe.
PREVIDNO	Neuostoceanje opozorilnega sporocila lahko povzroči manjiše poškodbe.
POZORI	Neuostoceanje opozorilnega sporocila lahko povzroči škodo na lastnini.

Preglednica 1: Stopje nevamosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vsti nevarosti. V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
!	Sprošno opozorilno sporočilo
	Nevarnost zaradi elektrčne napetosti
	Nevarnost eksplozije
	Nevarnost ureznin
	Nevarnost zmečkanin

V zvezi s tem dokumentom

Simbol za nevarnost Pomen
	Nevarnost zaradi vročih površin
	Nevarnost zaradi močnega magnetènga polja
	Nevarnost zaradi neionizirajočega seva-nja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorla v tem Dokumentu imajo standardiziran videz in standardizirano strukturo.

NEVARNOST

Vrsta in vir nevarnostil

Morebitne posledice ob neupostevanju nearnosti/opozoria.

Ukrepi in prepovedi za preprecevanje nevarnosti.

V naslednjemprimeru je prikazano opozorilo, ki opozjara pred elektrichnim udarom za radi delov pod napetostjo. Naveden je ukrup za preprecevanje nevarmosti.

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo!

Smrt zaradi elektricnegaudera

Izkliučite aparate iz elektríne nega omrežja vsaj 60 sekund pred začekkom popravil.

1.2.4 Splošni symboli

V tem dokumentu so uporabljeni naslednjii splošni simboli:

Sprošni symbol Pomen
i	Identifikacija posebnega nasveta (besedi- lo in/ali silka)
f	Identifikacija preprostega nasveta (samo besedillo)
	Identifikacija povezave na video vadnico

Splošni symbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (çe ..., potem ...)
	Identifikacija rezultata
Začetak identifikacija tipke ali gumba
[00123456] Identifikacija številke dela
Stanje Identifikacija príkazanega besedila/da	kna (na zaslunu aparata)

Preglednica 3: Splosni symboli

Varnost

2.1 Splośna varnostna navodila

2.1.1 Vsi gospodinski aparati

Nevarmost elektricega udara zaradi delov pod napetostjol

• Napake zaradi popravil elektricih component lahko povzrocijo elektrici udar!
• Aparat izkljucite iz elektricnega omreza vsaj 60 sekund pred zaacetkom del
• Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpis, ki veljajo za posamezno državo.

Nevarnost poskodb zaradi ostrih robov!

• Uporabljajte zašcitne rokavice.

Nevarnost zmeckanin med popravili, vzdrzevanjem, odpravljanem tezav ali servisom zaradi tezkih in premikajoch se component

• Uporablajte zašcitne Čevljne
  Tezke componente zavarujte pred padanjem.
  Delov telesa ne vystavljaje v premikajoce se componente.

Tveganje za varnost/delovanje aparata!

• Uporabljajte le originalne nadomestne dele.
  Tveganje poskodb elekrostaticno obcutljivih component (ESD)!
  Ne dotikajte se modulov, vklučno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Zaščitna krpa [00342013]	60 cm x 50 cm
Plošćati izvjac Stebl	2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]
Posebno orodje [00342180]
Vakuumski prisesek [00342224]	Ø50 mm
Nastavek Torx TX20 [00340865]	6,3 mm (1/4")
Plošćati izvjac Stebl	10 mm x 1,6 mm x 200 mm

2021-06-09 9001647374 Avtorske pravice BSH Hausgeräte GmbH Stran 586 od 697

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:
Vrata so odprta.

4.1.1 Odstranjevante tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

1. Tesnilo vrat izvlecite iz utora.

4.1.2 Namestitev tesnila vrat

i	Debelina novega tesnila vrat se lahko nekoliko razlukije od starega tesnila vrat. To ne vpliva na zapiranje in dolgoročno delovanje aparata.
i	Če ima aparat nastavljive tečaje ali priključke tečajev, lahko zapiranje na-knadno tudi prilagodite.
i	Majhne stranske luktnej v tesnilu vrat imajo svoj names (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poskodovan.

1. Ce je utor za tesnilo poškodovan:

2. se obrnite na nao servisno sluzbo.

Majhma deformacionj tesignila vrat je obicajna in ne vpliva na njegovo delovanje. Priporocljivo je, da tsnilo vrat pred namestitvjo v aparat poravnate.

Tesnilo vrat lahko segrejete s susilinikom za lase all toplo vodo, da ga rocno preoblikujete.

1. Vogale tsnila zgoraj in spodaj potisnite v utor.

Popravilo

1. Celotno tesnilo korak po koraku potisnite v utor.

Aparat je odklopjen iz omreznepapotsti.
Vrata so odprta.

4.2.1 Odstranjevanje ročaja vrat

1. Odstranite dvaPokrovcka vijakov (1).
2. Odvijte vijaka (2)
3. Odstranite ročaj vrat (3).

Ročaj vrat za druga vrata lahko odstranite na enak način.

4.2.2 Namestitev rocaja vrat

• Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava zgornjega tečaja vrat

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Zahteva:

Aparat je odklopjen iz omreznapelosti.
Notranji elementi aparata so odstranjeni.

4.3.1 Odstranjevanje zgornjega tecaja vrat

1. Aparat postavite na zadnjo stran.

Popravilo

2.1. Pokrovcek zgornjega tečaja pritisnite na obeh straneh (1).

1. Pokrovček zgomjega tečaja povlecite stran (2).
2. ZavrtitePokrovcek tecaja (3)
3. OdstranitePokrovcekzgornjega tecaja (4).
4. Odvijte vijaka (5)
5. Odstranite zgornji teçaj (6).

Zgomj tecaj je odstranjen.

4.3.2 Namestitev zgornjega tečaja vrat

• Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava zgornjega tečaja vrat (vrata s prikazovalnikom)

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

A OPOZORILO

Težki, veliki aparati!

Poskodbe hrbta in misic

Postopek odstranjevanja vrat aparata naj izvaja samo pooblasce no strokovmo osbej.
Za premikanje aparata sta potrebni dve osebi.

Uporabite samo ustrezno orodje in opremo.

PREVIDNO

Ostri robovi!

Ureznine

Uporabljajte zašcitne rokavice.

OPOZORILO

Zdrs nagnjenih aparatov!

Aparate zaščitite pred zdrsvanjem.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!
skodbe zaradi padajocih delov.
Kcomponento zaicite pred padcem.

POZORI

Nevarnost padajocih delov zaradi zrahljanih vijakov!
Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.
Kcomponento zaicite pred padcem.

NEVARNOST

Nevarmost elektricnega udara zaradi delov pod napetostj! Ziviljenjska nevarmost zaradi elektricnega udara v primuru nepravilnega popravila

Elektricne dele mora popraviti kvalificiran elektricar.
Po popravilu je treba izvesti preizkus varosti v skladu z VDE
0701 ali predpisi, ki velajo za posamezno drzavo.

NEVARNOST

Nevarnost elektrichega udara zaradi delov pod napetostjo!

nrt zaradi elektriconega udara
Izkluče aparate iz elektríne nega omrežja vsaj 60 sekund pred začektom popravil.

Zahteva:

Aparat je odklopljen iz omreznepapotsti
Notranji elementi aparata so odstranjeni.

4.4.1 Odstranjevanje zgornjega tečaja vrat

1. Aparat postavite na zadnjo stran.

Popravilo

2.1.OdstranitePokrovcek zgornjega tecaja (1). 2.OdstranitePokrovcek odprtine za kable (2

1. Odklopite elektricno povezavo (3)
2. Odvijte vijk za ozemljitev (4)
3. Odstranite kabelsko zašcito (5).
4. Odvijte vijk (6)

Zgomji tecaj je odstranjen.

4.4.2 Namestitev zgornjega tečaja vrat

• Namestite v obratem vrstnem redu.

Popravilo

Postopek odstranjevanja vrat aparata naj izvaja samo pooblasce no strokovno osbej.
Za premikanje aparata sta potrebni dve osebi.

Uporabite samo ustrezno orodje in opremo.

Ostri robovi!

Ureznine

Uporablajte zašcitne rokavice.

Zdrs nagjenih aparatov!

Nevarnost padajocih delov zaradi zrahljanih vijakov!

skoedbe zaradi padajooch delov.

Kcomponento zaicite pred padcem.

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zašcitite pred padcem.

Zahteva:

Aparal je odklopljen iz omreznepelosti.
Notranji elementi aparata so odstranjeni.
Zgomji tecaj vrat je odstranjen.
Zgornja vrata so odstranjena.

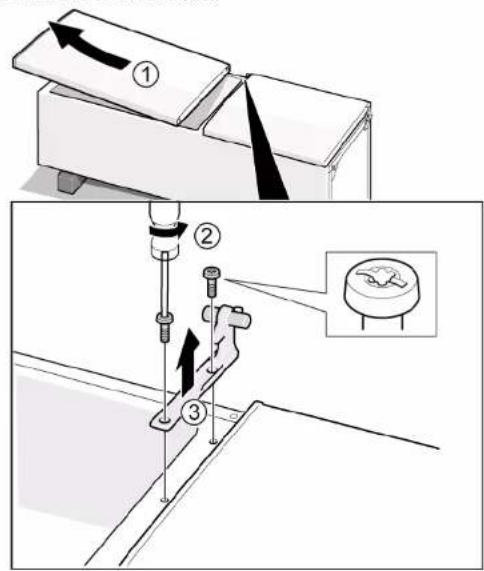

4.5.1 Odstranjevanje srednjega tecaja vrat

1. Odstranite vrata hladilnega dela (1).
2. Odvijte vijaka (2).
3. Odstranite srednji tečaj (3).

4.5.2 Namestitev srednega tečaja vrat

• Namestite v obrtnem vrstnem redu.

Popravilo

4.6 Zamenjava spodnega tečaja vrat

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Zahteva:

Aparal je odklopljen iz omreznepapelosti.
Notranji elementi aparata so odstranjeni.
Zgornji tecaj je odstranjen.
Srednji tečaj je odstranjen.

4.6.1 Odstranjevanje spodnjega tečaja vrat

1. Odstranite vrata zamrzovalnega dela (1).
2. Odvijte vijk (2).
3. Spodnji tečaj zavrtite navzven (3).
4. Odstranite spodnji tečaj (4)

Spodnji tecaj vrat je odstranjen.

4.6.2 Namestitev spodnjega tečaja vrat

• Namestite v obrtnem vrstnem redu.

Popravilo

4.7 Zamenjava police

Zahteva:
Vrata so odprta.

4.7.1 Odstranjevanje police

Izvlecite polico.

Polica je odstranjena.

4.7.2 Namestitev police

• Namestile v obratnem vrstnem redu.

Popravilo

Zahteva:
Vrata so odprta.

4.8.1 Odstranjevanje nastavljive police

1.1. Povlecite desni del nastavljive police naprej (1).
2. Odstranite desni del nastavljive police (2).

4.8.2 Namestitev nastavljive police

• Nomenclature
• Namesite v obratnem vrstnem redu.

Popravilo

4.9 Zamenjava preragodljive police

Zahteva:
Vrata so odprta.

4.9.1 Odstranjevanje prilagodljive priropolice

1. Odstranite stekleno polico (1).
2. Dvignite prilagodljive polico in jo izvlecite (2).

4.9.2 Namestitev preragodljive police

• Namestite v obratnem vrstnem redu.

Popravilo

4.10 Zamenjava kompleta za zajtrk

Zahteva:
Vrata so odprta.

4.10.1 Odstranjevanje kompleta za zajtrk

Dvignite komplet za zajtrk in ga izvlecite.

Komplet za zajtrk je odstranjen.

4.10.2 Namestitev kompleta za zajtrk

• Namestite v obratnem vrstnem redu.

Popravilo

4.11 Zamenjava nosilca za steklenice

Zahteva:
Vrata so odprta.

4.11.1 Odstranjevanje nosilca za steklenice

Izylecite nosilec za steklenice.

Nosilec za steklenice je odstranjen.

4.11.2 Namestitev nosilca za steklenice

• Namestile v obrnem vrstnem redu.

Popravilo

4.12 Zamenjava vratnega predala

Zahteva:
Vrata so odprta.

4.12.1 Odstranjevanje vratnega predala

Dvignite vratni predal navzgor.

4.12.2 Namestitev vratnega predala

• Namestile v obratnem vrstnem redu.

Popravilo

4.13.2 Namestitev predala za zamrznjenaŽivila

• Namestite v obratnem vrstnem redu.

Popravilo

4.14 Zamenjava predala

Zahteva:
Vrata so odprta.

4.14.1 Odstranjevanje predala

1. Izvlecite spodnjipredal hladilnika (1).
2. Izvlecite zgornji predal hladilnika (2).

Predala sta odstranjena.

4.14.2 Namestitev predala

• Namestite v obratnem vrstnem redu.

Popravilo

4.15.1 Odstranjevanje razsirljivega predala

1. Razsriljivi predal izvlecite do konca (1).
2. Odstranite razsirljivi predal (2)

4.15.2 Namestitev razsriljivega predala

• Namestite v obrtnem vrstnem redu.

Popravilo

4.16 Zamenjava tockovne lucke LED

Posebna orodja:

Posebno orodje [00342180]

Vas aparat je opremljen z osvetlitvjo LED, ki ne potrebuje vzdrdzevanja. To vrsto osvetlitve lahko popravivo samo servisna sluzba ali pooblasceno strokovno osebj!

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo!

Zivlenjenska nevarrost zaradi elektriche nega udara v primerus nepravilnega popravila

Elektricne dele mora popraviti kyalificiran elektricar

Po popravilu je treba izyesti preizkus yarnosti y skladu z VDE

0701 al predispisi, ki veliajo za posamezno drzavo.

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjol

Smrt zaradi elektricnegadura

Izkljucite aparate iz elektriconega omrežja vsaj 60 sekund pred za

ctkom popravil

PREVIDNO

Ostri robovil!

Urezpine

Uporablajte zašcitne rokavice.

Zahteva:

Aparat je odklopljen iz omreznepelosti.
Vrata so odprta.

4.16.1 Odstranjevanje tockovne lucke LED

1. Tockovno lucko LED izvlecite s posebnim orodjem (1).

1. Odklopite elektriche prikljucke tockovne lucke LED.
   Točkovna lučka LED je odstranjena.

4.16.2 Namestitev tockovne lucke LED

• Namestite v obrtnem vrstnem redu.

Popravilo

4.17 Zamenjava zgornje lucke LED

Posebna orodja:

Plošcati izvjac Steblo 2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]

Vas aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdhrzevanja. To vrsto osvetlitve lahko popravi samo servisna sluzba ali pooblašćeno strokovno osebj!

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo! Ziviljenjska nevarnost zaradi elektricega udara v primuru nepravlnega popravila

Elektricne dele mora popraviti kvalificiran elektricar.
- Po popavilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, kil veljoza za posamezno državo.

NEVARNOST

Nearnost elektricega udara zaradi delov pod napetosjot Smrt zaradi elektricega udara

Izkljucite aparate iz elektricnega omrejva vsaj 60 sekund pred začekkom popravil.

PREVIDNO

Ostri robov! Ureznine: Uporabljaite zašitne rokavice.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
Odstranjeni so zgornji notranji elementi aparata.

4.17.1 Odstranjevanje lucke LED

Lukka LED je odstranjena.
4.17.2 Namestitev zgornje lucke LED
- Namestite v obratem vrstnem redu.

Popravilo

4.18 Zamenjava stranske svetlobne letve LED

Posebna orodja:

Vakuumski prisesek 050 mm [00342224]

Vas aparat je opremljen z osvetlitvjo LED, ki ne potrebuje vzdrdzevanja. To vrsto osvetlitve lahko popravivo samo servisna sluzba ali pooblasceno strokovno osebj!

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo!

Zivlenjenska nevarrost zaradi elektriche nega udara v primerus nepravilnega popravila

Elektricne dele mora popraviti kyalificiran elektricar

Po popravilu je treba izyesti preizkus yarnosti y skladu z VDE

0701 al predispisi. k li veliajo za posamezno drzavo.

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjol

Smrt zaradi elektricnegadura

Izkljucite aparate iz elektriconega omrežja vsaj 60 sekund pred za

ctkom popravil

PREVIDNO

Ostri robovil!

Ureznine

Uporablajte zašcitne rokavice.

Zahteva:

Aparat je odklopljen iz omreznepelosti.
Vrata so odprta.
Police hladilega dela so odstranjene.

4.18.1 Odstranjevanje stranske svetlobne letve LED

1. Prisesek name-site na zgornjo tretjino stranske svetlobne letve LED.

Popravilo

1. S kroznim gibom povlecite prisesek s stransko svetlobno letvijo LED k sebi.

1. Odklopite elektrico povezavo stranske svetlobne letve LED.

Stranska svetlobna letev LED je odstranjena.

4.18.2 Namestitev stranske svetlobne letve LED

1. Priklučite elektrínco povezavo stranske svetlobne letve LED.
2. Stransko svetlobno letev LED pritrdite na njeno mesto na steni hladilnika (zatici se zaskocico).
   Stranska svetlobna letev LED je namescena.
