Om dette Dokument

1.1 Vigtig information

1.1.1 Formal

Disse reparationsanvisninger hijelper kunden til selv at kinne reparere apparater i henhold til den gaeldende lovigving om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfälde af sporgsmål. Vi patager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauuer

Adverselsniveauerne bestar af et symbol og et signalord. Signalordene indikerer faresns alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorli-ge kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvor-lige kvæstelser.
PAS Pål	Manglende overholdelse af advarsels-meddelelsen kan medføre mindfulness re køstelser.
BEMAERKI	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1:Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Faresymbol Betydning
!	Generel advarselsmeddeelse
	Fare for elektrisk spænding
	Eksplionsfare
	Fare for at skære sig

Om dette Dokument

Faresymbol Betydning
	Fare for klemning
	Fare pga. varme overflader
	Fare pga. kraftigt magnetfelt
	Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advansler i dette dokument har et standardiseret udseende og en standardiseret op-byng.

FARE

Farens type og

Mulige folger, hvis faren/advarslen ignoreres.

Fare for elektrisk stød pga. spændingsforende dele!

Dd ved elektrisk std

• Afbyrd apparatus fra stremforsyningen i mindfulness 60 sekund, for reparacioner pabegyndes.

1.2.4 Generelle symboler

Generelt symbol Betydning
i	Angivelse af et saerligt tip (tekst og/eller grafik)
j	Angivelse af etsimpelt tip (kun tekst)
k	Angivelse af et link til en videotutorial
l	Angivelse af nødvendige værktøjer
o	Angivelse af kraevede forudsætninger
p	Angivelse af en betingelse (hvis..., sä...)
q	Angivelse af et��at
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/ét vist vindue (i apparatusets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle hushholdningsapparater

Fare for elektrisk stod pga. spændingsførende dele!

• Fejí forbindelse med reparaciones, der inveolverer elektriske componenter, kanti medrefere elektrisk stad!
• Afbyd apparatet fra stromnettet i mindst 60 sekunder, for arbejdet pabegyndes.
• Fäfter reparationen udfört en sikkerhedstest i henhold til VDE 0701 erler landspecifike forskritter.

Fare for tilskadekomst pga. skarpe kanter!

Brug beskyttelseshandsker.

• Brug kun originale reservedele.
  Fare for beskadigelse af elekrostatisk folsomme komponenter (elektrostatiske afladninger!)
  Berirke modulerne,herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljor	Billeder
Beskyltelsesklud [00342013]	60 cm x 50 cm	Inbetriebnahme Vermögenübertrag Wertminderung für Vorjahre
Kærvskruetærkær Bil	Iad 2,4 mm x 0,4 mm x 60 mm i sættet [00341820]	Ø
Specialværktøj [00342180]
Sugekop [00342224]	Ø50 mm
Torx-bit TX20 [00340865]	6,3 mm (1/4")
Kærvskruetærkær Bil	Iad 10 mm x 1,6 mm x 200 mm	Ø

4.1 Udskiftning af dorpakning

4.1.1 Fjernelse af dorpakning

1. Trak dorpakningen ud af rillen.

Dorpakningen er fjernet.

4.1.2 Montering af dorpakning

i	Tykkelsen af den nye dorpakning kan afvige en smule fra tykkelsen af den gamle dorpakning. Dette vil/DDke lukkemaden og den lang-sigte de fonction.
i	Hvis apparatet har justerbare hængsler eller hængselbeslag, kan lukke-maden afterfolgende optimeres.
i	Små sidehuller i dorpakningen er Funktionelle (nødvendige til lufttilfo-relse). De er/DDke produktionsfejl.

Reparation

1. Kontrolier rilen til pakningen med hensyn til beskadigelse.

1. Hvis rilen til pakningen er beskadiget: - Kontakt kundeservice.

3

En smule deformation pa dorpakninger er normalt og pavirker违法犯罪. Det anbefales til at glatte dorpakninger, for den sætes i apparatet.

Opvardorpakningen med en hartrer erler varmt vand, og genform den manuelt.

1. Tryk pakningens hjørner i rillen foroven og forneden.

Reparation

1. Tryk hele pakningen trinvist i rillen.

Dorpakningen er monteret.

2021-06-09_9001647374 Copyright by BSH Hausgeräte GmbH Side 96 af 697

Reparation

4.2 Udskiftning af dorhandtag

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Kaervskruetraekker Blad 10 mm x 1,6 mm x 200 mm

Preindstilling

Apparatet er afbrudt fra stromforsyningen.
Doren er aben.

4.2.1 Fjernelse af dorhandtag

1. Fjern de to skruehaelter (1).

2. Skru de to skruer ud (2).

3. Fjern dorhandtaget (3).

Dorhandtaget er fjemet.

Dorhandtaget til den,anden dorkan fjernes pa samme made.

4.2.2 Montering af dorhandtag

Montéiomvendtrækkefolge.

Reparation

4.3 Udskifting af overste dorhaengsel

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryq-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun udfores af uddanne de specialister.
Der skal vaere to personer om at flytte apparatet.

Brug kun egnet vaerktog udstyr.

PAS PA!

Skarpe kanter!

Snitlaesioner

Brug beskytteseshandsker.

ADVARSEL

Apparater pa skra kan glide!

Knoglebrud/klemskader

Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.

Apparate er abrudt fra stromforsyningen.
Indvendigt tilbehør i apparaet er fjernet.

4.3.1 Fjernelse af overste dorhengsel

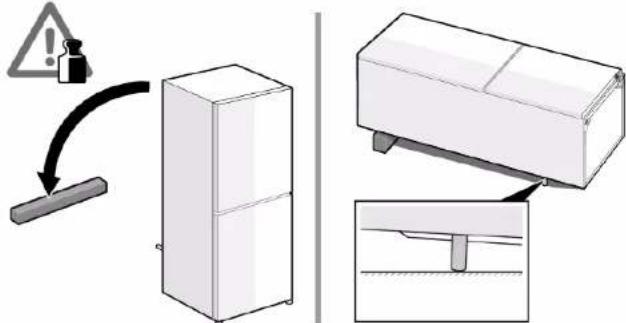

1. Laeg apparatuset med bagsiden nedad.

Reparation

2.1. Tryk det overste hengsels afdakning pa begge sider (1).

1. Bevag det overste hangsels afdaekning ud (2).
   3.Drej haengslets afdaekning (3).
2. Fjern det overste haangsels afdakning (4).
3. Skru de to skruer ud (5).
4. Fjern det overste haengsel (6).

Det overste haangselen fjernet.

4.3.2 Montering af overste dorhaengsel

Monteri omvendt rækkefolge.

Reparation

4.4 Udskiftning af det overste dorhaengsel (dor med display)

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Preindstilling:

Apparateterafrbrudfrastrormforsyningen.

Indvendigt tilbehør i apparatet er fjernet.

4.4.1 Fjernelse af overste dorhaengsel

1. Læg apparatet med bagsiden nedad.

Reparation

1. Fjern kabelboksens afdækning (2).
2. Afbryd den elektriske tilstluting (3).
3. Skru jordforbindelsessskruen ud (4).
4. Fjern kabelbeskyttelsen (5).
5. Skru skruen ud (6).

Det overste haangselen fjernet.

4.4.2 Montering af overste dorhaengsel

Monteri omvendt rækkefolge.

Reparation

4.5 Udskifting af midterste dorhaengsel

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Tunge, store apparater!

Ryg-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun udfores af uddanne de specialister.
Der skal vaere to personer om at flytte apparatet.
Brug kun egnet vaerktjog udstyr.

Skarpe kanter!

Snitlaesioner

Brug beskyttelseshandsker.

Apparater pa skra kan glide!

Knoglebrud/klemskader

Beskadigelse af andre apparatdele ellkundens hjem, f.eks. gulvet.

Apparate er abrudt fra stromforsyningen.
Indvendigt tilbehør i apparalet er fjernet.
Det overste doraengsel er fjernet.
Den overste dor er fjernet.

4.5.1 Fjernelse af midterste dorhagensel

1. Fjern koleafdelingens d0r (1).

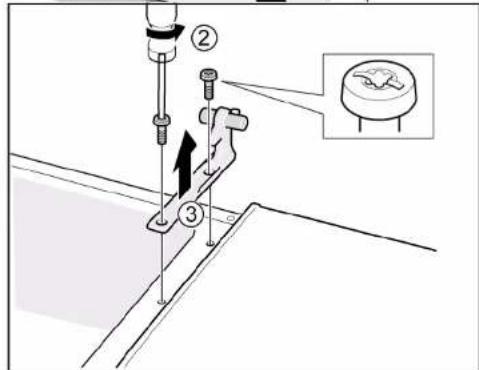

2. Skru de to skruer ud (2).
3. Fjern det midterste haengsel (3).

Det milderste haengsel er fjernet.

4.5.2 Montering af midterste dorhaengsel

Montéi omvendr rækkefolge.

Reparation

4.6 Udskiftning af nederste dorhaengsel

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Tunge, store apparater!

Ryg-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun udfores af uddanne de specialister.
Der skal vaere to personer om at flytte apparatet.
Brug kun egnet vaerktoj og udstyr.

Skarpe kanter!

Snitlaesioner

Brug beskyttelseshandsker.

Apparater pa skra kan glide!

Knoglebrud/klemskader

Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.

Apparate er abrudt fra stromforsyningen.
Indvendigt tilbehør i apparaet er fjernet.
Det overste haengsel er fjernet.
Det midterste haengsel er fjernet.

4.6.1 Fjernelse af nederste dorhengsel

1. Fjem fryseafdelingens dor (1).
2. Skru skruen ud (2).
   3.Drej det nederste hangsels ud (3).
3. Fjern det nederste haengsel (4).

Det nederste dorhaengsel er fjernet.

4.6.2 Montering af nederste dorhengsel

Montéi omvendr rækkefolge.

Reparation

4.7 Udskiftning af hylde

4.7.1 Fjernelse af hylde

• Traek hylden ud.

Hylden er fjernet.

4.7.2 Montering af hylde

Montériomvendrtækkefolge.

Reparation

4.8 Udskiftning af indstillelig hylde

4.8.1 Fjernelse af indstillelig hylde

1. 1. Trak den indstilleige hyldes hjo're sekction fremad (1).
2. Fjern den indstillelige hyldes hjo're sekction (2).

1. Fjern den indstilleige hyldes venstre sektion pa samme made.
   Den indstillelige hylde er fjernet.

4.8.2 Montering af indstilleig hylde

Monteri omvendr rakkefolge.

Reparation

4.9 Udskifting af fleksibel hylde

4.9.1 Fjernelse af fleksibel hylde

1. Fjern glashylden (1).
2. Loft den fleksible hylde, og trak den ud (2).

Den fleksible hylde er fjernet.

4.9.2 Montering af fleksibel hylde

Monteriomvendtrækkefolge.

Reparation

4.10 Udskiftning af morgenmadssaat

4.10.2 Montering af morgenmadssaat

Monteriomvendt rækkefolge.

Reparation

4.11 Udskifting af flaskehylde

4.11.1 Fjernelse af flaskehylde

Traek flaskehylden ud.

Flaskehylden er fjernet.

4.11.2 Montering af flaskehylde

Monté i omvendr rækkefolge.

Reparation

4.12 Udskiftning af d\rhylde

4.12.1 Fjernelse af dorhylde

Left dorhylden opad.

Dorhylden er fjemet.

4.12.2 Montering af dorhylde

Monteriomvendtrækkefolge.

Reparation

4.13 Udskifting af frostvarebeholder

Preindstilling:

Daren er aben.

Monté i omvendr rækkefolge.

Reparation

4.14 Udskiftning af beholder

1. Bevag den nederste koleskabsbeholder ud (1).
2. Bevag den overste koleskabsbeholder ud (2).

Beholderne er fjernet.

4.14.2 Montering af beholder

Montéi omvendr rækkefolge.

Reparation

4.15 Udskifting af udtrækkelig beholder

4.15.1 Fjernelse af udtrakkelig beholder

1. Traek den udtraekkelige beholder hele vejen ud (1).
2. Fjem den udtraekkelige beholder (2).

Den udtrækkelige beholder er fjernet.

4.15.2 Montering af udtrækkelig beholder

Monteri omvendt rækkefolge.

Reparation

Dit apparat er udstyret med en vedligeholdsesfri LED-lampe.

Denne lampe mä kun repareres af kundeservice erller autoriserede teknikere!

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stod i tilfaelde af ukorrekt reparation

Elektriske delskal repareres af kvalificerede elektrikere.

Fäfter reparations udfört en sikkerhedstest i henhold til VDE 0701 erllandespecifikke forskritter.

FARE

Fare for elektrisk stød pga. spændingsforende dele!

Dd ved elektrisk stod

Afbryd apparater fra stromforsyningen i mindst 60 sekunder, for

reparationerpabegyndes.

PAS PAI

Skarpe kanter!

Spittlesigner

Brug beskyttelseshandsker.

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Doren er aben.

4.16.1 Fjernelse af LED-spotlampe

1. Brug specialværktj til at trække LED-spotlampen ud (1).

1. Afbryd LED-spotlampens elektriske tilslutninger.
   LED-spotlampen er fjernet.

Apparatet er albrudt fra stromforsyningen.
Doren eraben.
Indvendigt tilbehør foroven er fjernet.

4.17.1 Fjernelse af LED-lampe

1. Bevag LED-lampen mod venstre.

LED-lampens elektriske tilslutning er afbrudt.

1. Friger LED-lampens kroge.

Reparation

1. Fjern LED-lampen ved at bevaage den fremad.

LED-lampen er fjernet.

4.17.2 Montering af LED-lampe foroven

Monteriomvendtrakkefolge.

Reparation

4.18 Udskifting naf LED-sidebjaelkelampe

Nodvendig voarktoj:

Sugekop 050 mm [00342224]

Dit apparat er udstyret med en vedligeholdsesfri LED-lampe.

Denne lampe mä kun repareres af kundeservice erller autoriserede teknikere!

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stod i tilfaelde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere.

Fä after reparation udfört er sikkerhedstet i henhold til VDE 0701 erllandespecifikke forskritter.

FARE

Fare for elektrisk stød pga. spændingsforende dele!

Dd ved elektrisk stod

Afbryd apparater fra stromforsvningen i mindst 60 sekunder, f#r

reparationerpabegyndes.

PASPAI

Skarpe kanter!

Snitlaesioner

Brug beskyttelseshandsker.

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Doren eraben.
Hyldermeikoleafdelingen erfjernet.

4.18.1 Fjernelse LED-sidebjaelkelampe

1. Sæt sugekopen fast pa den øverste tredjedel af LED-sidebjaelkelampen.

Reparation

1. Trak sugekoppen fremad med LED-sidebjelkelampen i en drejende bevagelse.

1. Afbryd LED-sidebjaelkelampens elektriske tilstluting.

LED-sidebjaelkelampen er fjernet.

4.18.2 Montering af LED-sidebjaelkelampe

1. Forbind LED-sidebjaelkelampens elektriske tilstuning.
2. Fastgor LED-sidebjaelkampen i dens placering pa afdelingens vag (krogen klikker).
   LED-sidebjaelkelampen er monteret.

1 Om dette dokumentet. 438

Dorpakningen er demontert.

Dorpakningen er montert.

2021-06-09 9001647374 Copyright BSH Hausgeräte GmbH Side 444 av 697

Reparasjon

Apparatet kobles fra stromforsyningen.
Doren er apen.

4.2.1 Demontering av dorhandtak

1. Fjern to skruhetter (1).
2. Skru ut to skruer (2).
   3.Demonter derhandtaket (3).

Dorhandaket er demontert.

Dorhandtaket for den andre daren kan demonteres pa samme mate.

Skade pa andre deler pa apparatet ellr i kundens hjem, feks. gulv.

Skade pa andre deler pa apparatet ellkundens hjem, feks. gulv.

Skade pa andre deler pa apparatet ellr i kundens hjem, feks. gulv.

Skade pa andre deler pa apparatet ellr i kundens hjem, feks. gulv.

Den fleksible hyllen er demontert.

Beholderne er demontert.

Apparatet kobles fra stromforsyningen.
Doren er apen.

Apparatet har en vedlikeholdsfri LED-lampe.

Disse lampene skal kun repareres av kundeservice aller autoriserte teknikere!

FARE

Apparatet kobles fra stromforsyningen.
Doren er apen.
Hyllene i fryseren er tatt ut.

4.18.1 Demontering av LED-lampe i sidelist

Dorrhandtaget har tagits bort.

Dorrhandtaget for den andra dorren kan tas bort pa samma satt.

Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.
Det övre gangjämet har tagits bort.
Det mellersta gangjarnet har tagits bort.

Dorrens nedre gangjarn har tagits bort.

Hyllan har tagits bort.

4.7.2 Montera hylla

Dorrhyllan har tagits bort.

4.12.2 Montera dorrhylla

Facken har tagits bort.

4.14.2 Montera lada

LED-lampan har tagits bort.

4.17.2 Montera oversta LED-lampan
