MODE D'EMPLOI SmartRack SRW26US Tripp Lite

Manuel d'utilisation

Baies à fixation murale oscillantes SmartRack®

S'applique à la gamme : SRWxxUS, SRWxxUSG

(Number de série de l'agence: AG-00EA)

Sommaire

1. Instructions de sécurité 18 6. Fixation murale de la baie 21
   importantes 6.1 Montage 21
2. Vue d'ensemble 18 7. Installation de l'équipment 22
   3.Identification des fonctionnalités 18 7.1 Installation et retrait 22
   4.Installation de la baie 19 7.2Autre montage rail de montage 23
   4.1 Préparation 19 42 trou taraudé
   4.2 Deballage 19
   4.3 Mise à la terre 19 8. Stockage et entretien 24
3. Configuration de la baie 20 9. Garantie 24
   5.1 Verrous de porte 20
   5.2 Accès et gestion des câbles 20 English 1
   5.3 Inverser la baie 20 Espanol 9
   5.4 Rails de montage 21
   5.5 Réglage de la profondeur 21 du rail de montage 25

Manufacturing

Excellence

1. Instructions de sécurité importantes

CONSERVEZ CES INSTRUCTIONS

Ce manuel contient des instructions et des avertissements devant etre suivis pour l'installation et l'utilisation du produit decrit dans ce manuel. Le non-respect de ces instructions peut entrainer Iannulation de la garantie et occasionner des dommages matériels ou corporels.

• Maintenez la baie dans un environnement interieur controlé, à l'abri de l'humidité, des températures extrèmes, des liquides et gaz inflammables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.
  Laissez un espace adequat a l'avant et a l'arriere de la baie pour garantir une ventilation correcte. Ne pas bloquer, couvir ou insérer des objets dans les ouvertures de ventilation externes de la baie.
• La baie est extrémement lourde. Manipuez la baie avec précaution. N'essayez pas de déballer, déplacer ou installer l'unité sans être assisté. Utilisez un apparéil mécanique tel qu'un chariot élevateur ou un transpaète pour déplacer la baie dans le conteneur d'expédition.
• Ne placezeldombject sur la baie, en particulier pas d'objet contenant un liquide, et n'essayez jamais d'empiler les baies.
• Inspectez le conteneur d'expédition et la baie à la recherche déventuels dégats survenus pendant le transport. N'utilise pas la baie si elle est endommagée.
  Laissez la baie dans le conteneur d'expedition tant que ce dernier n'a pas ete deplacé aussi pres que possible de l'emplacement d'installation final.
• Installéz la baie dans un emplacement à la structure solide et capable de supporter sa charge, ou sur un plancher capable de supporter son poids ainsi que le poids de tous les équipements qui seront installés dans la baie et de toutes les baies et/ou de tous les équipements qui seront installés à proximé.
  Pour un montage mural permanent, veillez à fixer solidement la baie à la structure du bâtiment avant de l'utiliser.
• Soyez prudent lors du découpage des éléments d'emballage. Vous pourriez rayer la baie et causez des dommages non couverts par la garantie.
• Conservez l'ensemble des éléments d'emballage afin de pouvoir les réutiliser ultérieurement. Emballer et expédier la baie sans ses éléments d'emballage d'origine peut endommager le produit et entraîner l'annulation de la garantie.
  Nexpediez jais la baie avec des equipments supplémentaires a moins que cie-ci nait initialement et expediée avec une paette speciale antichocs (modles « SP1 » uniquement). Le poids combiné de la baie et des equipments installés ne doit pas exceder la capacité de charge maximale de la palette. Tripp Lite ne saurait etre tenu responsable des degats suvenus lors de la rexpedition.
  L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas recommandee dans les cas ou une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement a sa sécurité ou a son efficacité. N'utilise pas cet équipement en presence d'un mélange anesthésique inflammable avec de l'air, de l'oxygène ou du protoxyde d'azote.

2. Vue d'ensemble

Les baies à fixation murale oscillantes SmartRack s'adaptent à toutes les marques d'équipements montés en racks 19 pouces standard et sont expediées entierement assemblées pour un déploement facile et rapide. Elles comportent des amoires robustes et réglables, de hauteurs différentes. Tous les modèles bénéficient d'une conception à chamière permettant à l'armoire de pivoter et de s'eloigner du support mural, pour faciliter l'accès à l'équipement.

Les baies à fixation murale oscillantes SmartRack représentent des profondeurs de montage variables, ce qui les rend ideales pour les serveurs. Les armoires comportent des portes et des panneaux lateraux à retrait rapipe pour un entretien pratique. Les portes d'accès avant sont réversibles pour une installation plus flexible. La porte avant et les panneaux lateraux sont verrouillables. Un kit optionnel de roulettes (SRCASTER) est disponible pour facilitier le déplacement des baies.

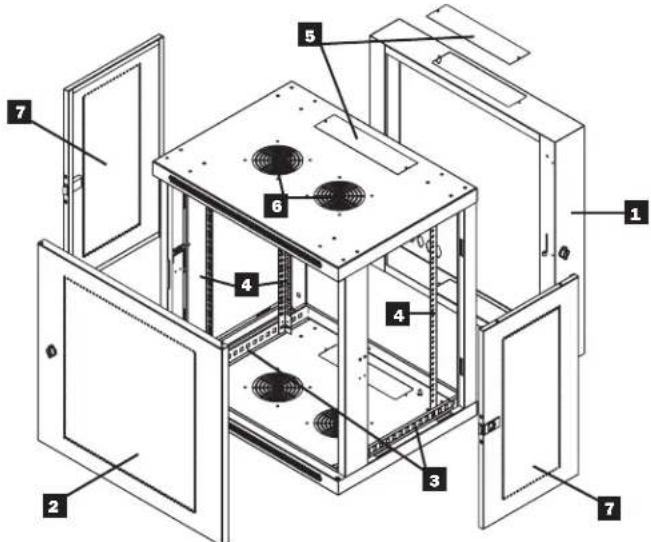

3. Identificacion de Caracteristicas

Le mode SRW12US est ilustré. Les autres modles comport des caractéristiques similaires. La seule diffrence concerne la profondeur et la hauteur du rack.

1 Porte arrriere
2 Porte avant
3 Rails horizontally
4 Rails de montage verticaux
B Couvercles amovibles des trous d'acces aux cables
Events
7 Panneaux lateraux amovibles/verrouillables

4. Installation de la baie

Attention! Veillez à lire l'ensemble des instructions et des averissements avant de commencer l'installation!

Avertissement : Les baies de rack peuvent etre extrément lourdes. Ne tentez pas de deballer, de deplacer ou dinstaller la baie sans assistance. Soyez extrement prudent lors de la manipulation de la baie et veiliez a bien respecter I'ensemble des instructions de manipulation et d'installation. N'essayez pas dinstaller des équipements sans stabiliser la baie au prealable.

4.1 Préparation

La baie doit être installée dans un emplacement à la structure solide et capable de supporter son poids ainsi que le poids de tous les équipements qui seront installés dans la baie et de toutes les baies et/ou de tous les équipements qui seront installés à proximé. Avant de déballer la baie, veilz à transporter le conteneur d'expédition au plus pres de l'emplacement final d'installation final de minimiser la distance sur laquelle vous devrez déplacer l'unité une fois l'emballage de protection retire. Si vous prévoyez de stocker la baie pendant une période prolongée avant son installation, suvez les instructions de la section Stockage et entretien.

Vouaurez besoin de plusieurs outils :

Vouys aurez également besoin du matériel suivant :

• Niveau

• Quincaillerie adaptée pour le montage mural

(nonfournie)

• Tournevis cruciforme
• Outils appropriés pour le montage mural

4.2 Déballage

Prévoyez au moins deux personnes pour le déballage de la baie.

1 Placez lapalette de transport sur une surface ferme et plane.
2 Ouvrez la boite et retirez les quatre coins de protection en mousse. Conservez l'ensemble des éléments d'emballage pour une utilisation ultérieure à moins d'être certain qu'ilns ne seront pas nécessaires. Les éléments d'emballage sont recyclables.
3Avee une personne de chaque cote, soulevez soigneusement la baie pour la sortir de la boite et place-la sur une surface ferme et plane.
4 Examine la baie à la recherche de dommages ou de pieces desserées. Verifie que toutes les pieces sont presents. Si des éléments sont manquants ou endommages, contactez Tripp Lite pour obtaining de l'assistance. N'essayez pas d'utiliser la baie si elle est endommagée.

N'etendez jamais plus d'un composant de la baie à la fois.

Avertissement : N'essayez jamais de soulever ou d'insteller la baie sans assistance. N'essayez pas de soulever la bale seul.

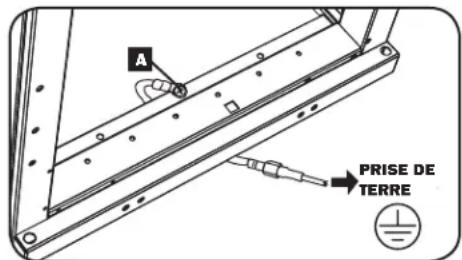

4.3 Mise à la terre

Toutes les pieces de la baie sont reliées à la terre par l'intermédiaire du cadre de la baie. Utilisez le point de mise à la terre filtré à l'avant ou à l'arrière de la baie A ainsi qu'une vis M6 (incluse) afin de raccorder le cadre de la baie directement à la terre de votre installation avec un cable de calibre 8 AWG (3,264 mm). Faites passer le cable de mise à la terre sous le cadre de la baie pour ne pas entraver l'ouverture de la porte. Avertissement : Chaque baie doit être reliée séparément à la terre. N'utilise pas la baie sans un raccordement à la terre.

5. Configuration de la baié

Avant l'installation, veillez à prévoir l'emplacement et la disposition des composants dans la baie. Veillez à inverser ou à ajuster la profondeur des rails en fonction de la configuration de vos équipements.

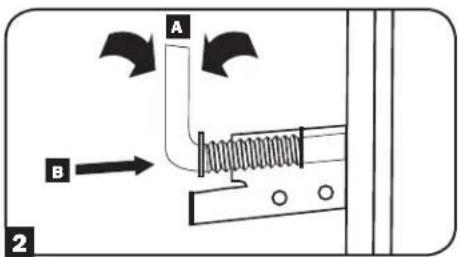

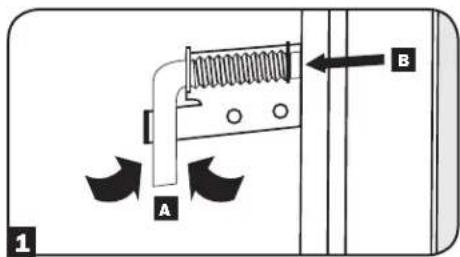

5.1 Verrous de porte

Les portes avant et arrière complrennent des verrous accessibles grâce aux clés fournies.

Chaque panneau lateral se verrouille à l'aide d'un levier en forme de L situé à l'intérieur de la baie.

Pour deverrouiller et retirer les panneaux lateraux, souvelez la partie la plus courte du « L » vers le haut A et retirez-la du panneau latorial B. Tirez la patte du panneau latorial et retirez-le de la baie.
Pour verrouiller à nouveau les panneaux lateraux, mettez-les en position adequate, soulevez la partie la plus courte du « L » vers le haut et enforcez-la en direction du panneau latorial, dans le trou dans lequel elle se trouvait initialement B. Une fois en place, abaissez la partie la plus courte du « L » afin de la verrouiller. Remarque : Pour verrouiller et déverrouiller les panneaux lateraux, vous devrez avoir accès à l'intérieur de la baie.

5.2 Accès et gestion des cables

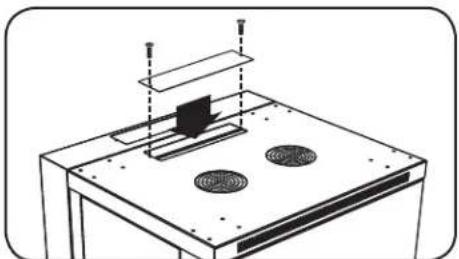

La porte arrêté de la baie comporte une ouverture carée pour acceder aux cables et les gérer. Une ouverture supplémentaire est située sur le dessus de l'armoire principale. Chaque ouverture peut également être fermée en vissant les panneaux amovibles d'accès aux cables.

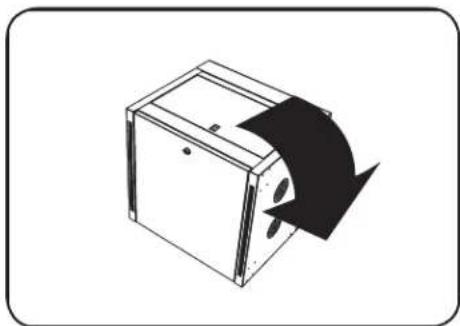

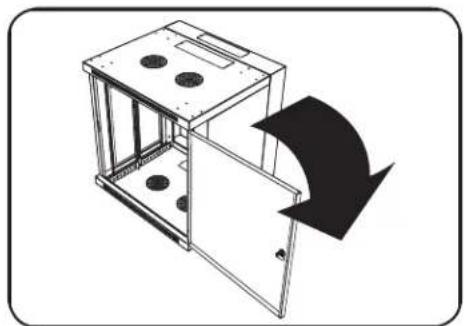

5.3 Inverser la baie

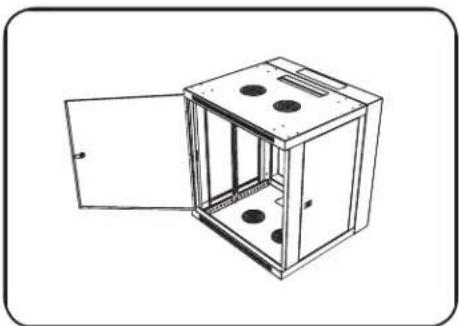

Afin de l'adapter à des différentes configurations de racks, il est possible d'inverser la baie. Pour ce faire, returnez simplement la baie de manière à ce que la porte s'ouvre dans la direction opposée.

5. Configuration de la baie (suite)

5.4 Rails de montage

La baie dispose de rails de montage dotés de trous carrés et taraudés pour le montage d'équipements en rack. Pour installer les équipements, utilisez les écrous cages et la quincaillerie fournis (voir la section 7.1 pour l'installation des écrous cages.) Avertissement: Veillez à ce que la baie soit solidement fixée au mur ou dans sa position définitive au sol avant de monter des équipements à l'intérieur. Veillez également à régler vos rails de manière appropriée avant d'instructor des équipements. (Voir ci-dessous pour le réglage de la profondeur des rails de montage.)

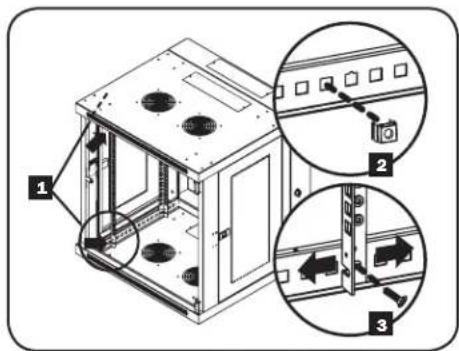

5.5 Réglage de la profondeur du rail de montage

Avertissement : n'essayez pas de régler les rails lorsque l'équipement est installé dans la baie. N'essayez pas d'utiliser des rails sans avoir installé les vis (2 par rail).

Selon le modele, deux ou quatre rails de montage seront preinstallés dans l'armoire. La profondeur de montage prédéfinie varie selon le modele. Ne reglez pas les rails de montage sauf si vous équipement nécessite une profondeur de montage différente. Les ensembles de rail avant et arriere peuvent etre regles de façon independante par increments de 6 mm.

1 Chaque rail est fixé à la baie par deux vis et deux écrous cages : un ensemble dans le coin supérieur et un autre dans le coin inférieur. À l'aide d'un tournevis cruciforme, retirez les vis fixant les rails à la baie.
2 Deplacez les écrous cages à la profondeur souhaitee et remettez en place.
3 Faites coulisser les rails de montage à la profondeur souhaitée et refixez-les à l'aide des vis que vous avez retirees à l'etape 1.

6. Fixation murale de la baie

Avertissement : n'essayez pas de fixer la baie au mur lorsque de l'équipement se trouve à l'intérieur.

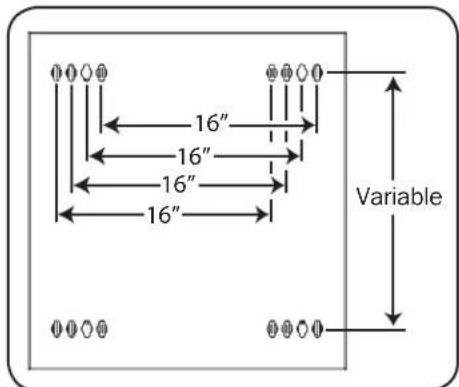

6.1 Montage

Le nombre de découpes de serrures de la porte arrière de la baie variera selon votre modele.
Chaque serrure s'adapte à des boulons M8, M10, 5/16 po ou 3/8 po. Les trous sont centres et séparés de 16" horizontally affirm de s'adapter au placement standard des poteaux muraux. La distance verticale entre les trous variera selon votre modele.

Remarque: La baie doit être installée par un technicien qualifié. Avant le montage, utilisez un niveau et un ruban à mesurer afin de positionner précisé votre surface de montage. Utilisez des fixations appropriées (non incluses) pour bien fixer la baie au mur. Nous recommendons d'utiliser au moins quatre fixations et rondelles de protection de taille appropriée. Utilisez des moyens de montage adaptés à l'installation sur des blocs de beton, du ciment, des cloisons séches ou des montants de bois.

Avertissement : La surface d'appui doit pouvoir supporter sans danger la charge combinée de l'équipment, de toute la quincaillerie et de tous les composants attachés. Pour en savoir plus sur la capacité de charge, la taille et le poids reels, consultez les specifications du produit et les autres ressources d'assistance à l'adresse www.triplite.com/support.

La configuration de la serrure de votre modele peut etre differente.

7. Installation de l'équipement

Avertissement : N'installé pas d'équipements avant d'avoir stabilisé la baie. Commencez par installer les équipements les plus lourds en bas de la baie. Installé les équipements en commençant par le bas de la baie et en poursuivez jusqu'en haut de la baie (ne faites jamais l'inverse). Si vous utilisez des rails d'équipements coulissants, soyez extrèment prudent lors de l'extension des rails. N'étendez pas plus d'un ensemble de rails d'équipements coulissants à la fois. Évitez d'étendre des rails d'équipements coulissants pres du haut de la baie.

Remarque : L'unité est livrée avec deux types differents de vis pour l'installation des équipements. Utilisez les vis de montage noires si vous fixez vos équipements sur le cote à trous carrés du rail de montage. Utilisez les vis argentées si vous fixez vos équipements sur le cote à trous filtes du rail de montage.

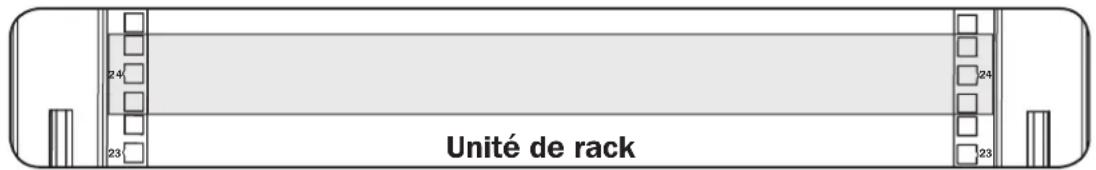

Remarque : Les trous carrés au milieu de chaque unité de rack sont numérotes et sont égarlement dotés d'une petite encoche afin d'aider à leur identificatior. Une unité de rack seule comprend l'espace occupé par le trou numérote et les trous situés directement au-dessus et en dessous.

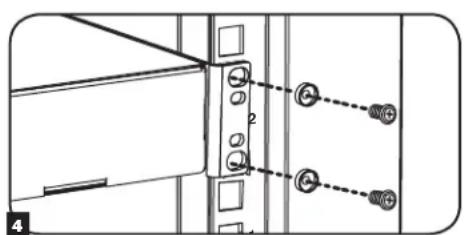

7.1 Installation et retrait des écrous cages

AVERTISSEMENT : les brides des écrous cages doivent s'engager sur les cotés de l'ouverture carree du rail, et non pas sur la partie supérieure ou inférieure. Suivez les instructions du manuel d'utilisation pour garantir une installation correcte de votre équipement.

1 Localisez les ouvertures carrees numerotées dans les rails de montage sur lesquels vous prévoyez d'installer votre équipement. Vous installerez des écrous cages (inclus) dans les ouvertures carrees de façon à créé un point de fixation pour les vis de montage (incluses). Remarque: Consultez la documentation de votre équipement pour déterminer le nombre d'écrous cages nécessaires et leur emplacement d'installation.
2 À partir de l'intérieur du rail de montage, insérez une des brides de l'écrou cage à travers l'ouverture carrée. Appuyez-la contre le côté de l'ouverture carrée. Chaque bride doit s'engager sur un côté de l'ouverture carrée, et non pas sur la partie supérieure ou inférieure.
Enoncez légerement l'écrou cage sur les côtes de façon à ce que la bride restante s'adapte à l'ouverture carrée. Lorsque l'écrou cage est correctement installé, les deux brides dépassent de l'ouverture carrée et sont visibles sur la surface extérieure du rail de montage. Répétez les étapes 1 à 3 jusqu'à ce que tous les écrous cages soient installés.
4 Une fois les écrous cages requis installés, utilisez les vis de montage noires et les rondelles à collerette pour fixer solidement vos équipements sur le rail du rack. Placez les rondelles à collerette entre les vis et les supports de montage de l'équipement.

Remarque : Voitre équipement peut également contenir le matériel de montage. Lisez attentivement les instructions de montage de votre équipement avant de l'instructor.

Pour retirer les ecrous cages, inversez les etapes 1-3.

Remarque : Vous souhaïterez peut-être utiliser un outil pour écrou cage (non foumi) afin de faciliter l'installation et le retrait des écrous cages.

7. Installation de l'équipment (suite)

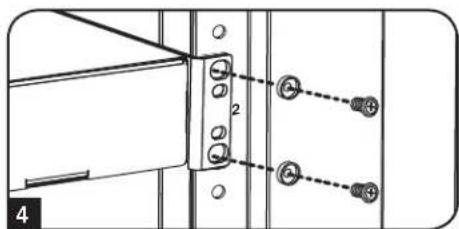

7.2 Autre montage : rail de montage à trou taraudé

AVERTISSEMENT: N'essayez pas de regler les rails lorsque l'équipment est installé dans la baie. N'essayez pas d'utiliser les rails sans avoir installé les vis (2 par rail).

Les deux rails de montage sont pre-installés afin de fixer solidement l'équipment en utilisant le cote à trous carrés du rail de montage. Pour passer sur le cote à trous filétés du rail de montage, suive les étapes ci-dessous :

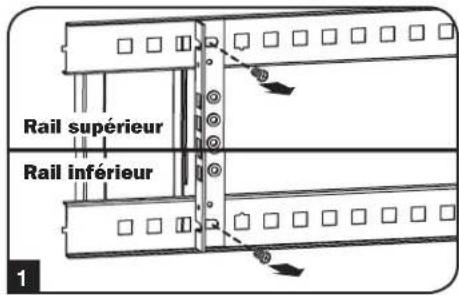

1 Chaque rail est fixé à la baie par deux vis : une dans le coin supérieur et une autre dans le coin inférieur. À l'aide d'un tourmeis cruciforme, retirez les vis fixant les rails à la baie.

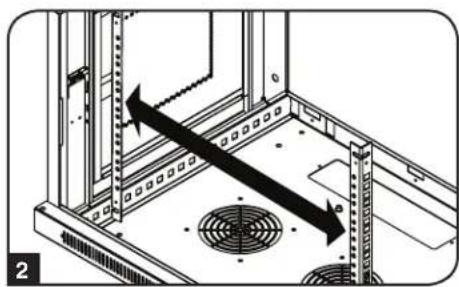

2 Inversez l'emplacement des rails. Veiliez à ce que le cote à trous filtres de chaque rail soit bien en face de la porte avant.

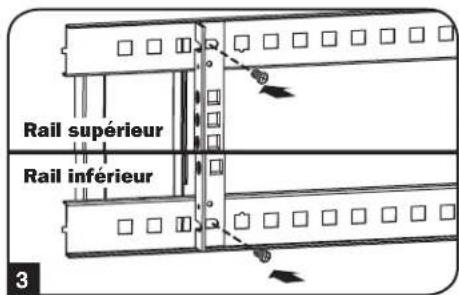

3 Refixez les rails de montage.

4 Utilisez les vis de montage argentées fournies afin de fixer solidement vos équipements sur le rail du rack. Placez les rondelles à collerette entre les vis et les supports de montage de l'équipement.

Remarque : Voitre équipement peut également contenir le matériel de montage. Lisez attentivement les instructions de montage de votre équipement avant l'installation.

8. Stockage et entretien

Stockage

La baie doit être stockée dans un environnement interieur contrôle, à l'abri de l'humidité, des températures extrêmes, des liquides et gaz inflammables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil. Conserve la baie dans son conteneur d'expédition d'origine, si cela est possible.

Service

Votr prit Tripp l est couvert par la garantie decrite dans ce manuel. Une variete de garantie prolongees et de programmes de service sur place sont egalement disponibles chez Tripp Lite. Pour plus de renseignements sur le service, visitez www.triplite.com/support. Avant de returner voire produit pour entretien ou reparation, suivez les etapes suivantes :

1. Relisez les directives d'installation et de fonctionnement de ce manuel afin de vous assurer que le problème n'a pas pour origine une mauvaise lecture des directives.
2. Si le problème persiste, ne pas communiquer ou renvoyer le produit au vendeur. À la place, visitez www.triplite.com/support.
3. Si le problème nécessite une réparation, visitez www.triplite.com/support et cliquez sur le lien Product Returns (retour du produit). De cet endroit, vous pouvez demander un numéro d'autorisation de return de matériel (RMA) qui est exigé pour une réparation. Ce formulaire en ligne simple vous demandera le numéro de modulo et le numéro de série de votre unité ainsi que d'autres renseignements généraux concernant l'acheteur. Le numéro RMA, ainsi que les instructions concernant le transport vous seront acheminées par courriel. Tout dommage (direct, indirect, spécial ou fortuit) survenu au produit pendant le transport à Tripp Lite ou à un centre de service autorisé Tripp Lite est exclu de la garantie. Les produits expériés à Tripp Lite ou à un centre de service autorisé doivent être prépaysés. Inscrite le numéro RMA sur le paquet. Si le produit est encore couvert par la garantie de deux ans, joindre une copie de votre facture d'achat. Retourner le produit pour réparation par un transporteraur assured à l'adresse qui vous a été donnée lorsque vous avez demandé le RMA.

9. Garantie

Garantie limitée de 5 ans.

Le vendeur garantit que, s'il a ete utilise seion les directives applicables, ce produit est exempt de tout defaut initiai de materiel et de fabrication pendant une periode de 5 ans a dater de l'achat initial. Si le produit s'avere defectueux sur le plan materiel ou de la fabrication durant cette periode, le vendeur le reparera ou le remplacera, gratuement.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES DUS À UN ACCIDENT, UNE MAUVAISE UTILISATION, UN ABUS OU UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE CELLE CONTENUE DANS LES DISPOSITIONS CI-DESSUS. SAUF DISPOSITIONS CONTRAIRES PRÉVUES PAR LA LOI, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER, SONT LIMITÉS À LA PÉRIODE DE GARANTIE PRECITÉE. CETTE GARANTIE EXCLUT EXPRESSEMENTLESDOMMAGES ACCESSOIRES ET INDIRECTS. (Certains états n'autorisent pas les restrictions de la durée d'une garantie implicite et d'autres n'autorisent pas l'exclusion ni la restriction des dommages accessoires ou indirects, de sorte que ces restrictions ou exclusions pouraient ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifique et vous peuvent aussi posseder d'autres droits qui variant d'une juridiction à l'autre.)

MISE EN GARDE : L'utilisateur individuel doit prendre soin de déterminer avant l'usage si cet apparéil est convenable, ajustat et sur pour l'usage prévu. Étant donné que les applications individuelles varient énormément, le fabricant ne fait aucune déclaration, ni ne donne aucune garantie quant à la convenance de ces apparéils à une application particulière.

La politique de Tripp Lite en est une d'amélioration continue. Les specifications sont sujettes à changement sans préavis.
