S760D - Haut-parleur EDIFIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de haut-parleurs 5.1 avec caisson de basses
Marque	Edifier
Modèle	S760D
Puissance totale	540 W (5 x 60 W satellites + 240 W caisson)
Réponse en fréquence (satellites)	145 Hz - 20 kHz (FL/FR/SL/SR)
Réponse en fréquence (centre)	128 Hz - 20 kHz
Réponse en fréquence (caisson)	45 Hz - 130 Hz
Haut-parleur aigu	Dôme en soie de 2,5 cm
Haut-parleur médium	9,2 cm (3,5 pouces)
Haut-parleur de basses (caisson)	26 cm (10 pouces)
Sensibilité d'entrée (5.1 IN)	Satellites : 800 mV ± 50 mV, Caisson : 1280 mV ± 20 mV
Sensibilité d'entrée (AUX/CD)	Satellites : 800 mV ± 50 mV, Caisson : 1020 mV ± 20 mV
Sensibilité d'entrée (optique/coaxiale)	Satellites : 400 mV ± 50 mV, Caisson : 460 mV ± 20 mV
Entrées audio	5.1 analogique, optique, coaxiale, AUX, CD
Sorties	Prise casque
Fonctions audio	Dolby Pro Logic II (Music, Movie, Emul, Matrix, Virtual, Game), compression dynamique, réglages des aigus et des basses
Contrôle	Commande filaire avec écran LCD, télécommande infrarouge
Alimentation	Secteur (adaptateur secteur inclus)
Consommation	Non spécifié
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants chimiques.
Sécurité	Ne pas ouvrir l'appareil. Éviter l'eau et les sources de chaleur. Débrancher lors d'orages.

FOIRE AUX QUESTIONS - S760D EDIFIER

Comment brancher les haut-parleurs satellites au caisson de basses ?

Branchez chaque haut-parleur satellite sur la prise de sortie correspondante à l'arrière du caisson de basses. Le câble doré se connecte à la borne rouge, le câble argenté à la borne noire. Assurez-vous que le système est éteint avant de brancher.

Comment sélectionner la source audio (optique, coaxiale, etc.) ?

Utilisez le bouton INPUT sur la commande filaire ou les touches correspondantes de la télécommande (OPT, COX, CD, AUX, 5.1CH) pour parcourir les entrées jusqu'à ce que la source souhaitée s'affiche sur l'écran LCD.

Comment régler le volume et les paramètres audio (basses, aigus, balance) ?

Tournez le bouton du volume principal sur la commande filaire pour régler le volume. Appuyez sur FUNC pour accéder aux réglages (VOL, BASS, TREB, FL, FR, CE, SL, SR, SUB, LIGHT, DELAY), puis utilisez ADJ+/ADJ- ou tournez le bouton pour ajuster.

Que faire s'il n'y a pas de son ?

Vérifiez que le témoin d'alimentation est allumé, augmentez le volume, assurez-vous que les câbles audio sont correctement branchés et que la source émet un signal. Si le problème persiste, consultez la section dépannage de la notice.

Comment utiliser la télécommande ?

Pointez la télécommande vers le récepteur infrarouge du système à une distance maximale de 7 mètres et dans un angle de 60°. Insérez les piles en respectant la polarité. Ne pas exposer la télécommande à la chaleur ou à l'humidité.

Quels sont les modes Dolby Pro Logic II disponibles ?

Les modes sont : Music, Movie, Emul, Matrix, Virtual et Game. Activez Dolby Pro Logic II avec le bouton On/Off de la télécommande, puis sélectionnez le mode.

Comment réinitialiser le système aux paramètres d'usine ?

Maintenez enfoncé le sélecteur de fonction et le bouton ⏻ sur la commande filaire simultanément pendant 2 secondes. L'écran affichera la version du logiciel, puis tous les réglages seront effacés.

Puis-je brancher un casque sur le S760D ?

Oui, le système dispose d'une prise casque sur la commande filaire. Branchez votre casque et le son des enceintes sera coupé automatiquement.

Comment nettoyer le système ?

Éteignez et débranchez l'appareil. Nettoyez la surface avec un chiffon sec. N'utilisez jamais de produits acides, alcalins, essence, alcool ou autres solvants chimiques.

Quelle est la puissance totale du système ?

La puissance totale est de 540 W : 60 W par satellite (FL, FR, C, SL, SR) et 240 W pour le caisson de basses.

MODE D'EMPLOI S760D EDIFIER

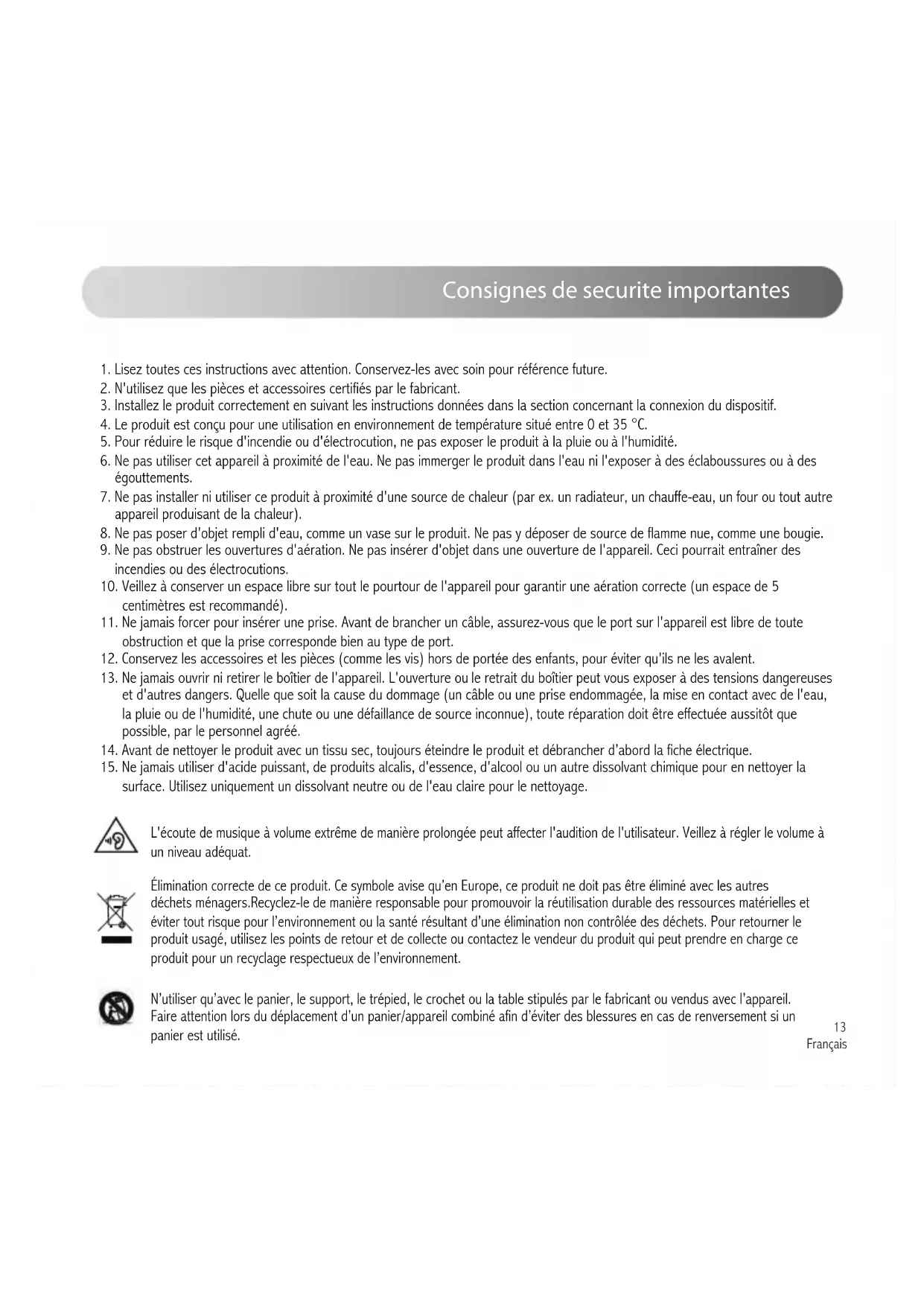

1. Lisez toutes ces instructions avec attention. Conservez-les avec soin pour référence future.

2. N'utilisez que les pièces et accessoires certifiés par le fabricant.

3. Installez le produit correctement en suivant les instructions données dans la section concernant la connexion du dispositif.

4. Le produit est conçu pour une utilisation en environnement de température situé entre 0 et 35 °C.

5. Pour réduire le risque d'incendie ou d'électrocution, ne pas exposer le produit à la pluie ou à l'humidité.

6. Ne pas utiliser cet appareil à proximité de l'eau. Ne pas immerger le produit dans l'eau ni l'exposer à des éclaboussures ou à des égouttements.

7. Ne pas installer ni utiliser ce produit à proximité d'une source de chaleur (par ex. un radiateur, un chauffe-eau, un four ou tout autre appareil produisant de la chaleur).

8. Ne pas poser d'objet rempli d'eau, comme un vase sur le produit. Ne pas y déposer de source de flamme nue, comme une bougie.

9. Ne pas obstruer les ouvertures d'aération. Ne pas insérer d'objet dans une ouverture de l'appareil. Ceci pourrait entraîner des incendies ou des électrocutions.

10. Veillez à conserver un espace libre sur tout le pourtour de l'appareil pour garantir une aération correcte (un espace de 5 centimètres est recommandé).

11. Ne jamais forcer pour insérer une prise. Avant de brancher un câble, assurez-vous que le port sur l'appareil est libre de toute obstruction et que la prise corresponde bien au type de port.

12. Conservez les accessoires et les pièces (comme les vis) hors de portée des enfants, pour éviter qu'ils ne les avalent.

13. Ne jamais ouvrir ni retirer le boîtier de l'appareil. L'ouverture ou le retrait du boîtier peut vous exposer à des tensions dangereuses et d'autres dangers. Quelle que soit la cause du dommage (un câble ou une prise endommagée, la mise en contact avec de l'eau, la pluie ou de l'humidité, une chute ou une défaillance de source inconnue), toute réparation doit être effectuée aussitôt que possible, par le personnel agréé.

14. Avant de nettoyer le produit avec un tissu sec, toujours éteindre le produit et débrancher d'abord la fiche électrique.

15. Ne jamais utiliser d'acide puissant, de produits alcalis, d'essence, d'alcool ou un autre dissolvant chimique pour en nettoyer la surface. Utilisez uniquement un dissolvant neutre ou de l'eau claire pour le nettoyage.

L'écoute de musique à volume extrême de manière prolongée peut affecter l'audition de l'utilisateur. Veillez à régler le volume à un niveau adéquat.

Élimination correcte de ce produit. Ce symbole avise qu'en Europe, ce produit ne doit pas être éliminé avec les autres déchets ménagers. Recyclez-le de manière responsable pour promouvoir la réutilisation durable des ressources matérielles et éviter tout risque pour l'environnement ou la santé résultant d'une élimination non contrôlée des déchets. Pour retourner le produit usagé, utilisez les points de retour et de collecte ou contactez le vendeur du produit qui peut prendre en charge ce produit pour un recyclage respectueux de l'environnement.

N'utiliser qu'avec le panier, le support, le trépied, le crochet ou la table stipulés par le fabricant ou vendus avec l'appareil. Faire attention lors du déplacement d'un panier/appareil combiné afin d'éviter des blessures en cas de renversement si un panier est utilisé.

Consignes importantes de sécurité

Avertissement sur l'alimentation électrique:

1. Positionnez le produit à proximité directe de la prise murale.
2. Avant utilisation, assurez-vous que le voltage délivré par la prise murale soit bien compatible avec le produit. Vous pouvez consulter les informations de voltage sur l'étiquette présente sur le produit.
3. Pour des raisons de sécurité, débranchez l'appareil pendant les orages ou lors des périodes d'inutilisation prolongées.
4. L'alimentation peut chauffer en cours d'utilisation normale. Veillez à ce que le lieu d'utilisation soit correctement ventilé et surveillez le produit.
5. Étiquettes d'avertissement apposées sur le boîtier ou au-dessous du produit ou de l'adaptateur secteur.

Ce symbole indique à l'utilisateur la présence de voltage dangereux non isolé à l'intérieur de l'appareil, qui pourrait être suffisant pour constituer un risque d'électrocution.

Ce symbole est présent pour indiquer que le produit ne doit pas être ouvert et qu'il ne contient aucun composant remplaçable par l'utilisateur. En cas de besoin de réparation, apportez le produit au centre de service agréé.

Ce symbole indique que le produit doit être utilisé uniquement en intérieur.

Lors de l'utilisation d'une prise au RESEAU ELECTRIQUE ou d'un coupleur comme dispositif de déconnexion ; ce dernier sera maintenu opérationnel.

Vue arrière du caisson de basses

1. Prises de sortie du haut-parleur
2. Prises d'entrée audio 5.1
3. Prises d'entrée stéréo (AUX/CD)
4. Prise de commande filaire
5. Prise d'entrée coaxiale
6. Prises optiques
7. Interrupteur principal
8. Prise du cordon d'alimentation

⑨ ⑩ ⑪ ⑬ ED-ROM

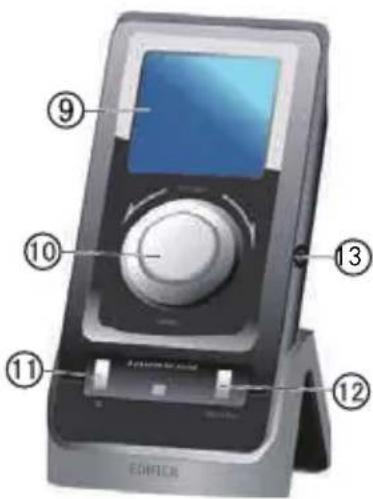

Contrôle du volume filaire

1. Affichage LCD
2. Sélecteur de fonction/réglage du volume principal
3. Veille/marche
4. Sélecteur de la source audio
5. Prise casque

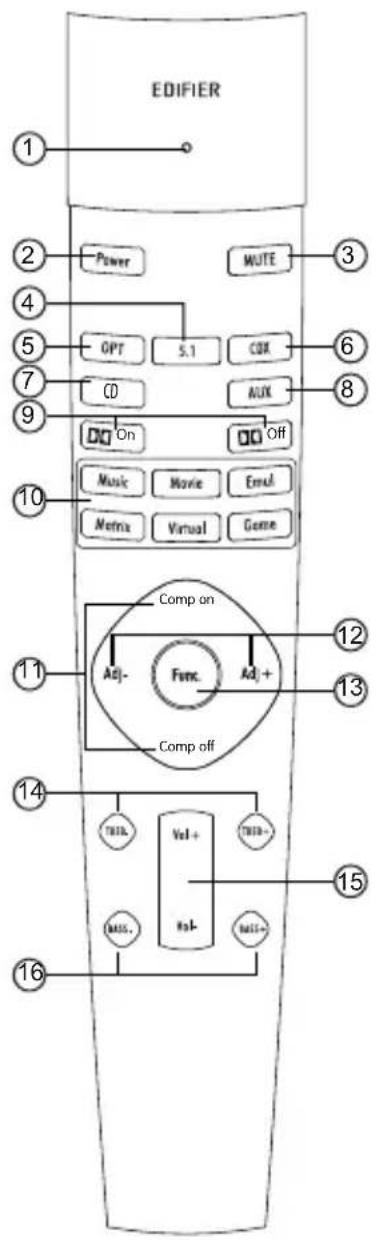

Guide d'utilisation de la télécommande

1. Indicateur 2. Veille/marche

2. Bouton sourdine 4. Entrée 5.1

3. Entrée optique 6. Entrée coaxiale

4. Entrée CD 8. Entrée AUX

5. ☐☐ On/Off: Dolby Pro Logic II activé/désactivé

6. Music---- mode musique Dolby Pro Logic II

Movie---- mode film Dolby Pro Logic II

Emul---- mode émulation Dolby Pro Logic II

Matrix---- mode matrice Dolby Pro Logic II

Virtual---- mode virtuel Dolby Pro Logic II

Game: mode jeu Dolby Pro Logic II

1. Compression activée/désactivée (effective uniquement pour le décodeur Dolby Digital)

2. Boutons de réglage

Étape 1: appuyez plusieurs fois sur « Func » ;

Étape 2: appuyez sur ADJ+/ADJ-.

1. Fonction de navigateur

2. Réglage des aigus

3. Monter/baisser le volume principal

4. Réglage des basses

Guide d'utilisation

• Merci de se référer au schéma pour changer les piles & refermer le compartiment correctement..
• Toujours pointer la télécommande vers le récepteur infrarouge du système pour une efficacité optimum.
• La distance optimum de la télécommande est de 7 mètres.
  • L'angle d'utilisation optimum est de 60°.

Note:

1. Ne pas placer la télécommande dans un lieu chaud et humide.
2. Ne pas recharger la pile.
3. Retirer la pile avant une période d'inutilisation prolongée.
4. Ne pas exposer la pile à une température excessive, comme la lumière directe du Soleil, un feu ou similaire.
5. Risque d'explosion si la pile est remplacée de façon incorrecte. Ne remplacez une pile que par une pile du même type ou de type équivalent.

Réglages

1. Appuyez sur « FUNC » pour accéder aux réglages VOL - BASS - TREB - FL - FR - CE - SL - SR - SUB - LIGHT - DELAY ^c (indisponible) - DELAY ^SL/SR (le réglage DELAY est disponible uniquement pour Dolby Pro Logic II ON).
2. Tournez le bouton du volume principal ou appuyez sur ADJ+/ADJ- pour régler le volume: bass/treble, FL/FR/CE/SL/SR/SUB.
3. En mode lecture, tournez le bouton du volume principal ou appuyez sur VOL+/VOL- pour régler le volume principal du système.
4. Suramplificateur de volume principal: Quand le volume principal est à 60, tournez rapidement le bouton de réglage du volume dans le sens des aiguilles d'une montre pour régler le système en suramplificateur (pas en mode écouteurs).
5. Réinitialisation: Maintenez enfoncé le sélecteur de fonction et ⏻ (sur la commande filaire) en même temps pendant 2 secondes, la commande filaire affichera la version du logiciel, puis tous les réglages seront effacés and et les paramètres par défaut du système seront rétablis.

Connectivité

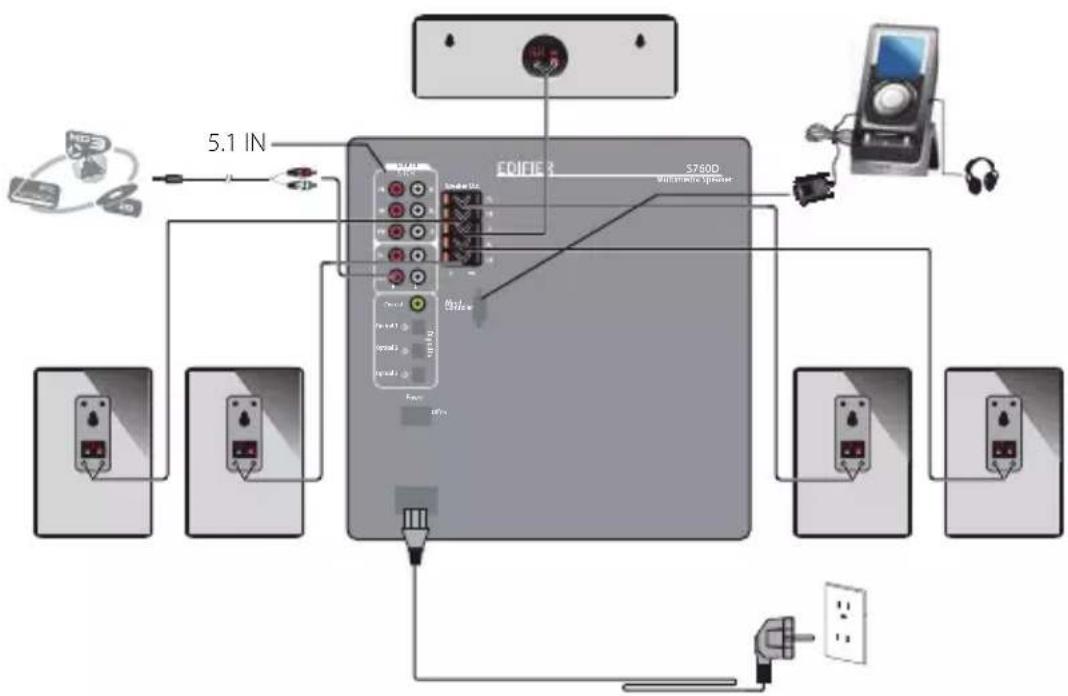

Branchement des haut-parleurs et d'une source audio

→ Branchez le haut-parleur satellite sur la prise de « sortie du haut-parleur » à l'arrière du caisson de basses (câble doré sur l'attache-fil rouge et câble argenté sur l'attache-fil noir).
→ Branchez le câble audio sur les prises 5.1/PC/AUX à l'arrière de votre source audio (carte son de PC, lecteur de DVD/MP3/MP4, etc.).
→ Branchez le câble d'alimentation sur une prise électrique, allumez l'appareil, et le système se met en marche.

Remarques: 1. Vérifiez que le système est éteint avant de brancher les haut-parleurs.

1. Avant d'éteindre le haut-parleur, appuyez sur 🔒 pour le mettre en veille, puis mettez l'interrupteur principal sur OFF.

Guide d'utilisation

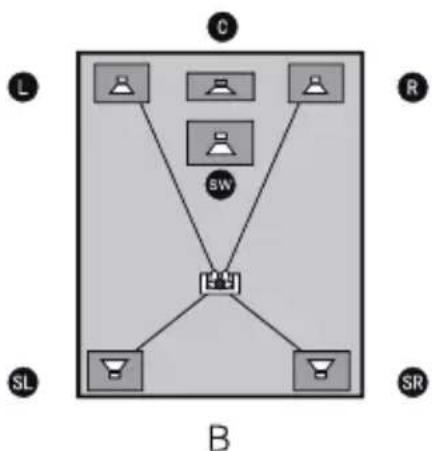

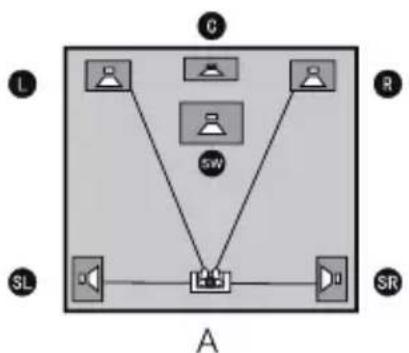

Emplacement des haut-parleurs satellites

Pour obtenir les meilleures performances de votre système audio surround, il faut placer les enceintes à même distance du point d'écoute. Si votre pièce est en carré, nous vous suggérons de placer les enceintes comme présenté sur le schéma A. Si votre pièce est rectangulaire, nous vous suggérons de placer vos enceintes comme présenté sur le schéma B.

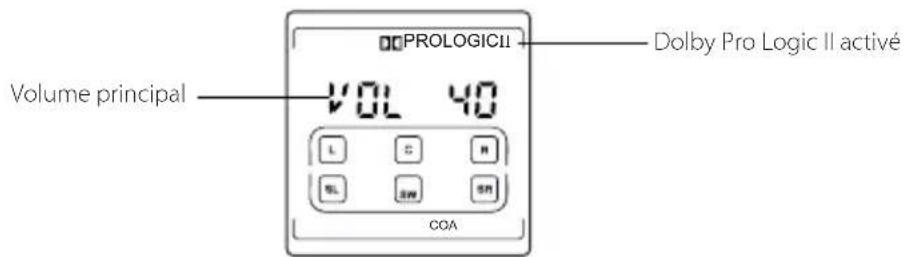

Mise en marche/mise en veille

PROLOGICII Volume principal VOL 40 L S H SL SM SN COA Dolby Pro Logic II activé

1. Branchez le cordon d'alimentation sur une prise électrique, allumez l'appareil, et le système se met en marche ;
2. Tournez le sélecteur de fonction (ou utilisez la télécommande) pour régler le volume principal et les autres réglages ;
3. En mode lecture, maintenez enfoncé ⏻ pendant environ 2 secondes pour mettre le système en mode veille, l'écran LCD et la commande filaire s'éteindront ;
4. Appuyez sur ⏻ pour repasser en mode lecture.

Guide d'utilisation

OPTICAL

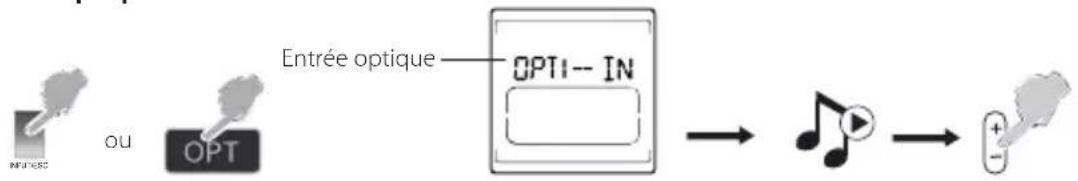

Entrée optique

1. Appuyez sur le bouton « INPUT » sur la commande filaire jusqu'à ce que « OPT » s'affiche, ou appuyez sur le bouton « OPT » de la télécommande pour sélectionner l'entrée optique.
2. Branchez le câble en fibre optique sur la prise « OPT » ainsi que sur la source audio (DVD, etc.).
3. Lisez la musique sur l'appareil branché et modifiez les réglages à votre convenance.

Remarque: Seuls les signaux audio PCM standards (44,1/48/96 kHz) de l'horloge d'échantillonnage sont adaptables en mode optique.

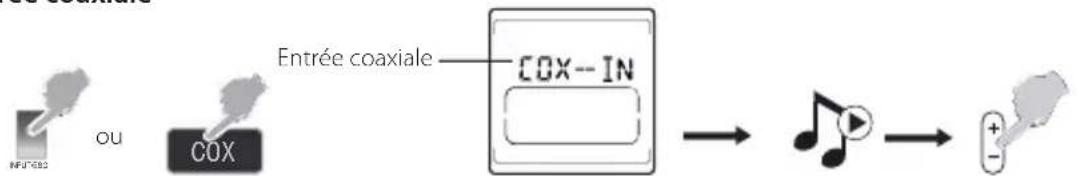

Entrée coaxiale

1. Appuyez sur le bouton « INPUT » sur la commande filaire jusqu'à ce que « COX » s'affiche, ou appuyez sur le bouton « COX » de la télécommande pour sélectionner l'entrée optique.
2. Branchez le câble en fibre optique sur la prise « COX » ainsi que sur votre source audio.
3. Lisez la musique sur l'appareil branché et modifiez les réglages à votre convenance.

ENTREE CD

1. Appuyez sur le bouton « INPUT » sur la commande filaire jusqu'à ce que « CD » s'affiche, ou appuyez sur le bouton « CD » de la télécommande pour sélectionner l'entrée CD.
2. Branchez le câble audio sur les prises « CD » ainsi que sur votre lecteur de CD.
3. Lisez la musique sur l'appareil branché et modifiez les réglages à votre convenance.

Guide d'utilisation

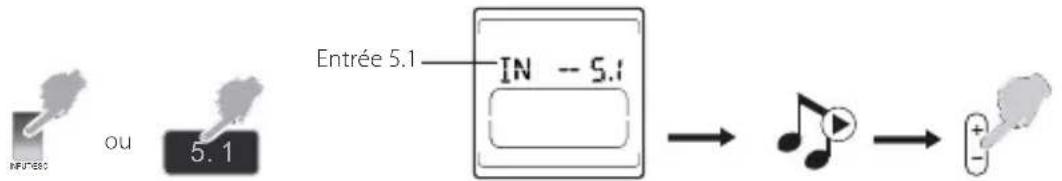

ENTRÉE 5.1

1. Appuyez sur le bouton «INPUT» de la commande filaire ou sur la touche «5.1CH» de la télécommande jusqu'à ce que l'écran LCD affiche «5.1CH».
2. Connectez la prise «5.1CH» à votre appareil à l'aide du câble audio de 3,5 mm - double fiche RCA.
3. Jouez la musique sur l'appareil connecté et ajustez les paramètres au niveau souhaité.

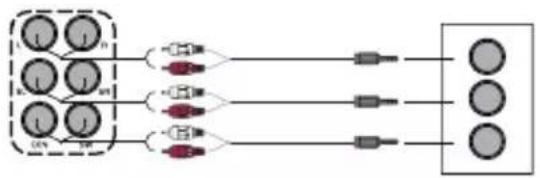

Connexion à une carte de PC
Prise de connexion d'entrée 5.1 Prises de carte PC

Connexion à un DVD
Prises de connexion d'entrée 5.1 Prises de sortie de

- Les câbles Double RCA vers Double RCA sont nécessaires si vous souhaitez brancher certains appareils.

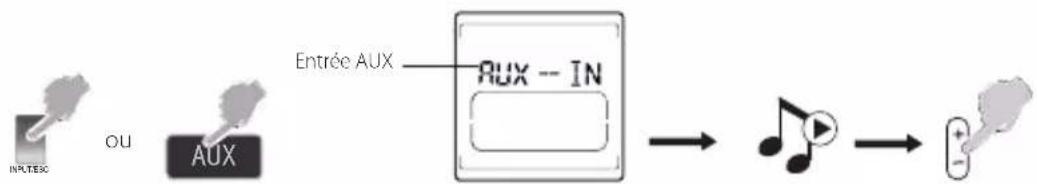

ENTRÉE AUX

1. Appuyez sur le bouton « INPUT » sur la commande filaire jusqu'à ce que « AUX » s'affiche, ou appuyez sur le bouton « AUX » de la télécommande pour sélectionner l'entrée auxiliaire.
2. Branchez le câble audio sur les prises « AUX » ainsi que sur votre source audio (lecteur MP3/MP4, etc.).
3. Lisez la musique sur l'appareil branché et modifiez les réglages à votre convenance.

Spécifications

Puissance: FL/FR/C/SL/SR: 60W+60W+60W+60W+60WSW: 240W

Niveau acoustique: ≤30dB(A)

Fréquence: FL\FR\SL\SR: 145Hz \~ 20KHz

C: 128Hz \~ 20KHz

SW: 45Hz \~ 130Hz

Sensibilité d'entrée: 5.1IN: Satellites: 800mV ± 50mV

Cassion de basse: 1280mV ± 20mV

AUX/CD: Satellites: 800mV ± 50mV

Cassion de basse: 1020mV ± 20mV

Optique/Coaxiale: Satellites: 400mFFS ± 50mFFS

Cassion de basse: 460mFFS ± 20mFFS

Membrane des Aigus: Dôme en soie de Φ2,5cm

Membranes des Middle: 9,2cm (3½ pouces)

Membrane des Basses: 26cm (10 pouces)

Il n'y a aucune restriction d'utilisation.

Dépannage

Problème Solution
Pas de son	• Vérifiez si le témoin est allumé.
	• Essayez de monter le volume en utilisant le réglage de volume principal ou la télécommande.
	• Vérifiez que les câbles audio sont bien connectés et que l'entrée est correctement réglée sur les haut-parleurs.
	• Vérifiez s'il y a une sortie de signal provenant de la source audio.
Impossible de démarrer le S760D	• Vérifiez si l'alimentation principale est connectée ou si la prise secteur est active.

Pour en savoir plus sur EDIFIER, visitez www.edifier.com

Pour des demandes relatives à la garantie d'Edifier, visitez la page pour votre pays sur www.edifier.com et lisez la section intitulée Modalités de garantie.

États-Unis et Canada : [e-mail]

Amérique du Sud : Visitez www.edifier.com (anglais) ou www.edifierla.com (espagnol/portugais) pour les coordonnées locales.
