GHS 20i - Télécommande GARMIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande marine sans fil (combiné)
Marque	Garmin
Modèle	GHS 20i
Dimensions du combiné	16,1 × 7,2 × 4,28 cm
Dimensions du récepteur GWH 20	7,1 × 13,5 × 2,6 cm
Poids du combiné	250 g
Poids du récepteur	188 g
Alimentation	Batterie lithium-ion rechargeable via socle de chargement
Autonomie	Jusqu'à 18 heures
Temps de charge	Jusqu'à 4 heures
Étanchéité	IPX7 (immersion jusqu'à 1 mètre pendant 30 minutes)
Plage de température de fonctionnement	-15 °C à 70 °C
Distance de transmission max.	100 m (selon installation)
Longueur du câble du récepteur	1,5 m
Compatibilité	VHF 200/200i et VHF 300/300i Garmin
Fonctions principales	Communication sans fil, couplage multiposte (jusqu'à 3 combinés), voyant d'état de charge
Sécurité	Distance minimale de 60 cm d'un compas
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les produits abrasifs
Pièces détachées et réparabilité	Contacter un revendeur agréé Garmin
Informations générales	Notice disponible en plusieurs langues (FR, DE, EN, ES, IT)

FOIRE AUX QUESTIONS - GHS 20i GARMIN

Comment coupler le GHS 20i avec le récepteur GWH 20 ?

Pour coupler le combiné, allumez-le et assurez-vous que le GWH 20 est connecté à la radio. Sur la radio, allez dans MENU > COMMUNICATIONS > COUPLAGE. Sélectionnez OK pour rechercher les combinés. Choisissez l'identifiant du GHS 20i et acceptez. Lorsque le combiné émet un son, appuyez sur OK pour terminer.

Quelle est l'autonomie de la batterie du GHS 20i ?

L'autonomie maximale est de 18 heures en utilisation normale. Le temps de charge complet est d'environ 4 heures.

Comment recharger le combiné GHS 20i ?

Insérez le combiné dans le socle de chargement préinstallé. Le voyant au-dessus du bouton Canal indique l'état : fixe = en charge, éteint = pas de charge, clignotement lent = température anormale, clignotement rapide = batterie à remplacer.

Le GHS 20i est-il compatible avec ma radio VHF ?

Le GHS 20i est compatible avec les radios VHF 200i et VHF 300i de Garmin. Pour la VHF 200/200i, le récepteur GWH 20 se connecte au port de déport du micro. Pour la VHF 300/300i, il se connecte au port STATION 3.

Que faire si le voyant de charge clignote rapidement ?

Un clignotement rapide (6 fois par seconde) indique que la batterie ne se charge pas et doit être remplacée. Contactez un revendeur Garmin pour une batterie de rechange.

Quelle est la portée maximale entre le combiné et le récepteur ?

La portée maximale est de 100 mètres (328 pieds) en conditions idéales, mais elle dépend de l'emplacement d'installation et de la présence d'obstacles métalliques.

Le combiné est-il étanche ?

Oui, le GHS 20i est certifié IPX7 : il peut être immergé jusqu'à 1 mètre de profondeur pendant 30 minutes sans dommage.

Comment changer la batterie du GHS 20i ?

La batterie est intégrée et non amovible par l'utilisateur. Pour son remplacement, contactez un revendeur agréé Garmin ou le service après-vente.

Puis-je utiliser plusieurs combinés avec un seul récepteur ?

Oui, vous pouvez coupler jusqu'à trois combinés GHS 20/20i avec un seul récepteur GWH 20. Le couplage se fait via le menu de la radio.

Où trouver la notice d'utilisation du GHS 20i ?

La notice est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également la demander dans une autre langue via le formulaire sur le site.

MODE D'EMPLOI GHS 20i GARMIN

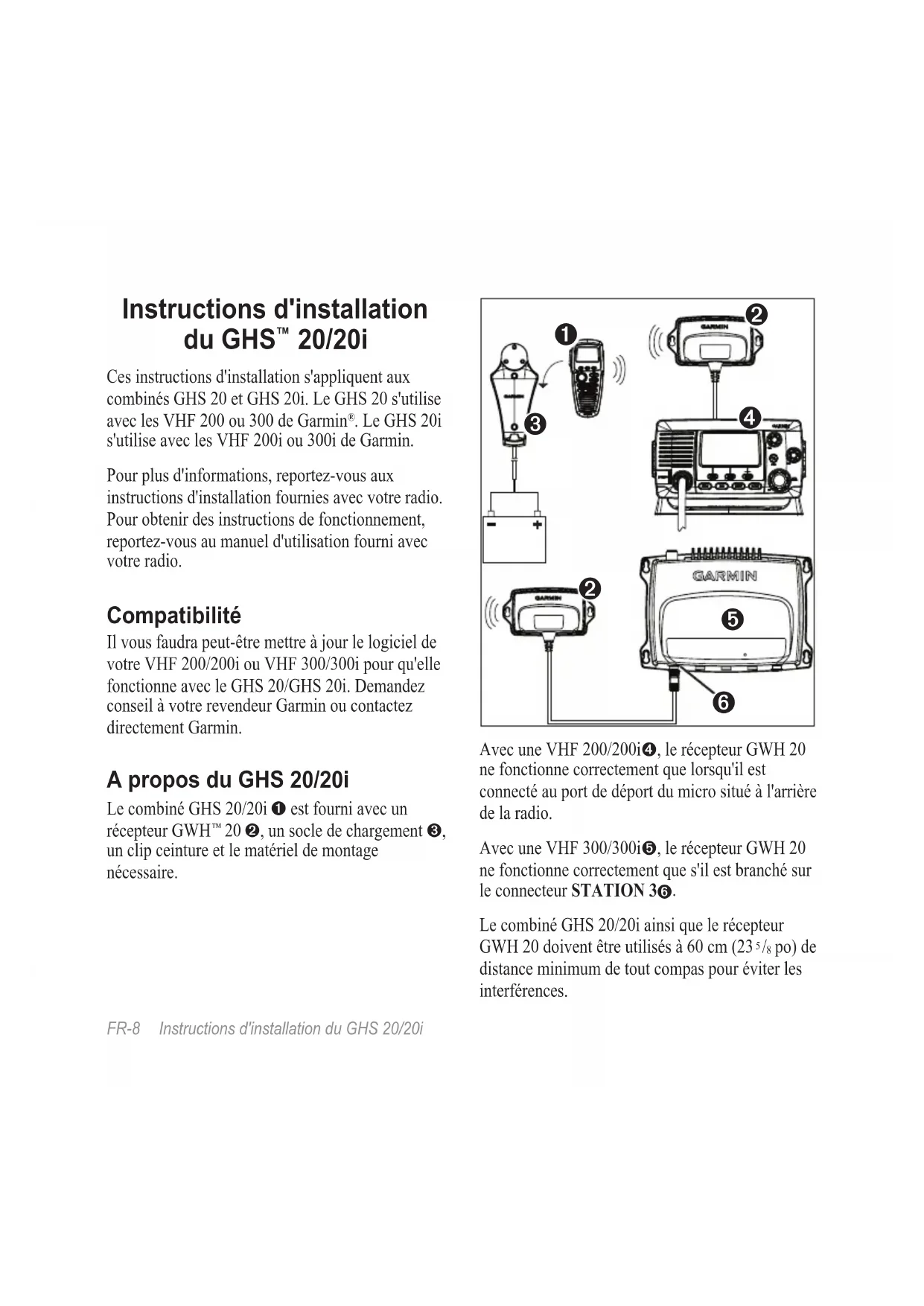

Instructions d'installation du GHS™ 20/20i

Ces instructions d'installation s'appliquent aux combinés GHS 20 et GHS 20i. Le GHS 20 s'utilise avec les VHF 200 ou 300 de Garmin®. Le GHS 20i s'utilise avec les VHF 200i ou 300i de Garmin.

Pour plus d'informations, reportez-vous aux instructions d'installation fournies avec votre radio. Pour obtenir des instructions de fonctionnement, reportez-vous au manuel d'utilisation fourni avec votre radio.

Compatibilité

Il vous faudra peut-être mettre à jour le logiciel de votre VHF 200/200i ou VHF 300/300i pour qu'elle fonctionne avec le GHS 20/GHS 20i. Demandez conseil à votre revendeur Garmin ou contactez directement Garmin.

A propos du GHS 20/20i

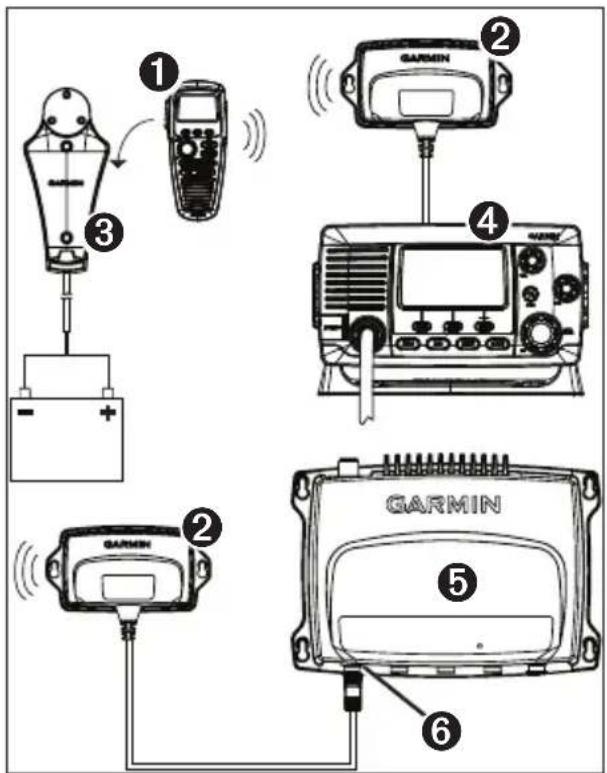

Le combiné GHS 20/20i ① est fourni avec un récepteur GWH™ 20 ②, un socle de chargement ③, un clip ceinture et le matériel de montage nécessaire.

Avec une VHF 200/200i④, le récepteur GWH 20 ne fonctionne correctement que lorsqu'il est connecté au port de déport du micro situé à l'arrière de la radio.

Avec une VHF 300/300i⑤, le récepteur GWH 20 ne fonctionne correctement que s'il est branché sur le connecteur STATION 3⑥.

Le combiné GHS 20/20i ainsi que le récepteur GWH 20 doivent être utilisés à 60 cm (23 ^5/8 po) de distance minimum de tout compas pour éviter les interférences.

A propos de la batterie du GHS 20

Le GHS 20 contient une batterie lithium-ion qui se charge lorsque le combiné est inséré dans le socle préalablement installé.

Sur le GHS 20/20i, un voyant au-dessus du bouton Canal indique l'état de charge :

• Eteint : absence de charge
• Fixe : en charge
• Clignotement lent (1 clignotement/seconde) : la température de la batterie est en dehors de la plage de températures de sécurité pour le chargement (page 12).
• Clignotement rapide (6 clignotements/seconde) : la batterie ne se charge pas et doit être remplacée.

Installation du socle de chargement du GHS 20/20i

1. Trouvez un emplacement de montage où il est possible de connecter le socle de chargement à la batterie du bateau.
2. En utilisant le socle comme modèle, marquez l'emplacement des deux vis sur la surface.
3. Utilisez un foret de perceuse de 3 mm ( 18 po) pour percer les deux trous d'implantation.

4. Utilisez les vis à tête cylindrique M4.2 × 1.4 de 25 mm fournies pour fixer le socle à la surface.

5. Acheminez le câble d'alimentation du socle jusqu'à la batterie ou jusqu'au bloc-fusibles du bateau.
   Si vous avez besoin d'une rallonge pour l'alimentation, utilisez un câble 18 AWG.

6. Connectez le câble rouge à la borne positive de la batterie ou du bloc-fusibles, puis connectez le câble noir à la borne négative.

Installation du GWH 20

REMARQUE : le métal et les autres matériaux denses peuvent perturber les communications entre le GWH 20 et le GHS 20. Faites un test pour confirmer que le GWH 20 communique correctement avec le GHS 20 à tous les endroits du bateau où vous comptez l'utiliser.

1. Trouvez un endroit où monter le GWH 20.
   Si vous devez rallonger le câble du GWH 20, des rallonges de 5 m et 10 m sont disponibles auprès de votre revendeur Garmin.

2. En utilisant le GWH 20 comme modèle, marquez l'emplacement des deux vis sur la surface.

3. Utilisez un foret de perceuse de 3 mm ( 18 po) pour percer les deux trous d'implantation.

4. Utilisez les vis à tête cylindrique M4.2 × 1.4 de 25 mm fournies pour fixer le GWH 20 à la surface.

5. Acheminez le câble du GWH 20 jusqu'à la VHF 200/200i ou VHF 300/300i.

6. Effectuez l'une des actions suivantes :

7. Sur une VHF 200/200i, connectez le câble du GWH 20 au port de déport du micro situé à l'arrière de la radio.

8. Sur une VHF 300/300i, connectez le GWH 20 au port STATION 3 de la radio. Le GWH 20 ne peut pas être connecté à une autre station sur la VHF 300/300i.

Couplage du GHS 20/20i

Il est possible de coupler jusqu'à trois combinés GHS 20/20i avec le GWH 20. Le combiné GHS 20/20i et le GWH 20 ne doivent être couplé qu'une seule fois. Ils se connectent ensuite automatiquement.

1. Allumez tous les combinés GHS 20/20i que vous voulez coupler.
2. Vérifiez que le GHS 20 est connecté à la VHF 200/200i ou VHF 300/300i (page 9), puis allumez-le.
3. Sur la VHF 200/200i ou sur un combiné connecté à la VHF 300/300i, sélectionnez MENU > COMMUNICATIONS > COUPLAGE.
4. Sélectionnez OK pour rechercher les combinés GHS 20.
   Une liste des identifiants des combinés GHS 20/20i détectés s'affiche.
5. Sélectionnez l'identifiant d'un combiné.

6. Sélectionnez ACCEPTER. Un message s'affiche et le combiné se couple avec le GWH 20.

7. Lorsque le combiné émet un son, sélectionnez OK sur ce dernier pour terminer la procédure de couplage.

8. Répétez les étapes 4 à 7 pour chaque combiné supplémentaire.
   Une fois qu'un combiné est couplé avec le GWH 20, il n'est pas nécessaire de le coupler de nouveau. Il se connecte automatiquement lorsque le combiné et la radio sont tous deux allumés.

Résolution des problèmes de couplage

Si vous n'arrivez pas à coupler un combiné GHS 20/20i avec le GWH 20, suivez la procédure ci-dessous.

• Vérifiez que tous les combinés que vous voulez coupler sont allumés.
• Vérifiez que le GWH 20 est connecté au port de déport du micro de la VHF 200/200i ou au connecteur STATION 3 de la VHF 300/300i.
• Lors du couplage initial des combinés, vérifiez que les combinés se situent à proximité du GWH 20 (1 m [3 pi] maximum si possible).

- Il est possible de coupler jusqu'à trois combinés GHS 20/20i au GWH 20. Si vous avez déjà trois combinés couplés avec le GWH 20 et que vous voulez remplacer l'un d'eux, vous devez d'abord déconnecter le combiné à remplacer (page 11).

Changement du nom d'un combiné GHS 20/20i couplé

1. Sur la VHF 200/200i ou sur un combiné connecté à la VHF 300/300i, sélectionnez MENU > COMMUNICATIONS > CONNEXIONS > [Nom de l'appareil] > NOM.
2. Saisissez toutes les lettres du nouveau nom à l'aide du bouton Canal (12 lettres maximum).
3. Sélectionnez ACCEPTER.

Déconnexion d'un combiné GHS 20/20i du GWH 20

Si vous devez remplacer un combiné GHS 20/20i en cas de perte ou de casse, pour de meilleures chances de succès, déconnectez (ou découplez) le combiné à remplacer avant de coupler le nouveau combiné avec le GWH 20 (page 10).

1. Sur la VHF 200/200i ou sur le combiné principal GHS 10/10i de la VHF 300/300i (STATION 1), sélectionnez MENU > COMMUNICATIONS > CONNEXIONS > [Nom de l'appareil] > DECONNECTER.
2. Sélectionnez OUI pour confirmer et déconnecter le GHS 20/20i.

Caractéristiques techniques du GHS 20/20i

Caractéristique	Valeur
DimensionsGHS 20/20i	16,1 × 7,2 × 4,28 cm (6^11/_32 × 2^53/_64 × 1^11/_16 po)
DimensionsGWH 20	7,1 × 13,5 × 2,6 cm (2^51/_64 × 5^5/_16 × 1^1/_32 po)
PoidsGHS 20/20iGWH 20	250 g (8,82 onces)188 g (6,63 onces)
Plage detempératures defonctionnement	de -15 °C à 70 °C(de 5 °F à 158 °F)
Plage detempératures dechargement	de -0 °C à 45 °C(de 32 °F à 113 °F)
Distance de sécuritédu compas	60 cm ( 23^5/_8 po )
Etanchéité norme IEC	60529 IPX7(immersion à 1 mètrede profondeur pendant30 minutes)

Caractéristique	Valeur
Distance de transmission maximum entre le GHS 20/20i et le GWH 20	100 m (328 pi), en fonction de l'emplacement d'installation (page 9)
Longueur du câble du GWH 20	1,5 m (59 po)
Type de batterie Rechargeable au lithium-ion
Autonomie Temps de charge	Jusqu'à 18 heuresJusqu'à 4 heures
