Tipo di prodotto	Telecomando marino wireless (combinato)
Marca	Garmin
Modello	GHS 20i
Dimensioni del combinato	16,1 × 7,2 × 4,28 cm
Dimensioni del ricevitore GWH 20	7,1 × 13,5 × 2,6 cm
Peso del combinato	250 g
Peso del ricevitore	188 g
Alimentazione	Batteria agli ioni di litio ricaricabile tramite base di ricarica
Autonomia	Fino a 18 ore
Tempo di ricarica	Fino a 4 ore
Impermeabilità	IPX7 (immersione fino a 1 metro per 30 minuti)
Intervallo di temperatura operativa	da -15 °C a 70 °C
Distanza massima di trasmissione	100 m (a seconda dell'installazione)
Lunghezza del cavo del ricevitore	1,5 m
Compatibilità	VHF 200/200i e VHF 300/300i Garmin
Funzioni principali	Comunicazione wireless, accoppiamento multi-stazione (fino a 3 combinati), indicatore di stato di carica
Sicurezza	Distanza minima di 60 cm da una bussola
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; evitare prodotti abrasivi
Ricambi e riparabilità	Contattare un rivenditore autorizzato Garmin
Informazioni generali	Manuale disponibile in più lingue (FR, DE, EN, ES, IT)

Domande frequenti - GHS 20i GARMIN

Come accoppiare il GHS 20i con il ricevitore GWH 20?

Per accoppiare il combinato, accendetelo e assicuratevi che il GWH 20 sia collegato alla radio. Sulla radio, andate su MENU > COMUNICAZIONI > ACCOPPIAMENTO. Selezionate OK per cercare i combinati. Scegliete l'identificativo del GHS 20i e accettate. Quando il combinato emette un suono, premete OK per terminare.

Qual è l'autonomia della batteria del GHS 20i?

L'autonomia massima è di 18 ore in uso normale. Il tempo di ricarica completo è di circa 4 ore.

Come ricaricare il combinato GHS 20i?

Inserite il combinato nella base di ricarica preinstallata. Il LED sopra il tasto Canale indica lo stato: fisso = in carica, spento = non in carica, lampeggio lento = temperatura anomala, lampeggio rapido = batteria da sostituire.

Il GHS 20i è compatibile con la mia radio VHF?

Il GHS 20i è compatibile con le radio VHF 200i e VHF 300i di Garmin. Per la VHF 200/200i, il ricevitore GWH 20 si collega alla porta esterna del microfono. Per la VHF 300/300i, si collega alla porta STATION 3.

Cosa fare se il LED di carica lampeggia rapidamente?

Un lampeggio rapido (6 volte al secondo) indica che la batteria non si carica e deve essere sostituita. Contattate un rivenditore Garmin per una batteria di ricambio.

Qual è la portata massima tra il combinato e il ricevitore?

La portata massima è di 100 metri (328 piedi) in condizioni ideali, ma dipende dalla posizione di installazione e dalla presenza di ostacoli metallici.

Il combinato è impermeabile?

Sì, il GHS 20i è certificato IPX7: può essere immerso fino a 1 metro di profondità per 30 minuti senza danni.

Come cambiare la batteria del GHS 20i?

La batteria è integrata e non rimovibile dall'utente. Per la sostituzione, contattate un rivenditore autorizzato Garmin o il servizio di assistenza.

Posso utilizzare più combinati con un solo ricevitore?

Sì, potete accoppiare fino a tre combinati GHS 20/20i con un solo ricevitore GWH 20. L'accoppiamento si effettua tramite il menu della radio.

Dove trovare il manuale d'uso del GHS 20i?

Il manuale è disponibile per il download gratuito su notice-facile.com in formato PDF. Potete anche richiederlo in un'altra lingua tramite il modulo sul sito.

MANUALE UTENTE GHS 20i GARMIN

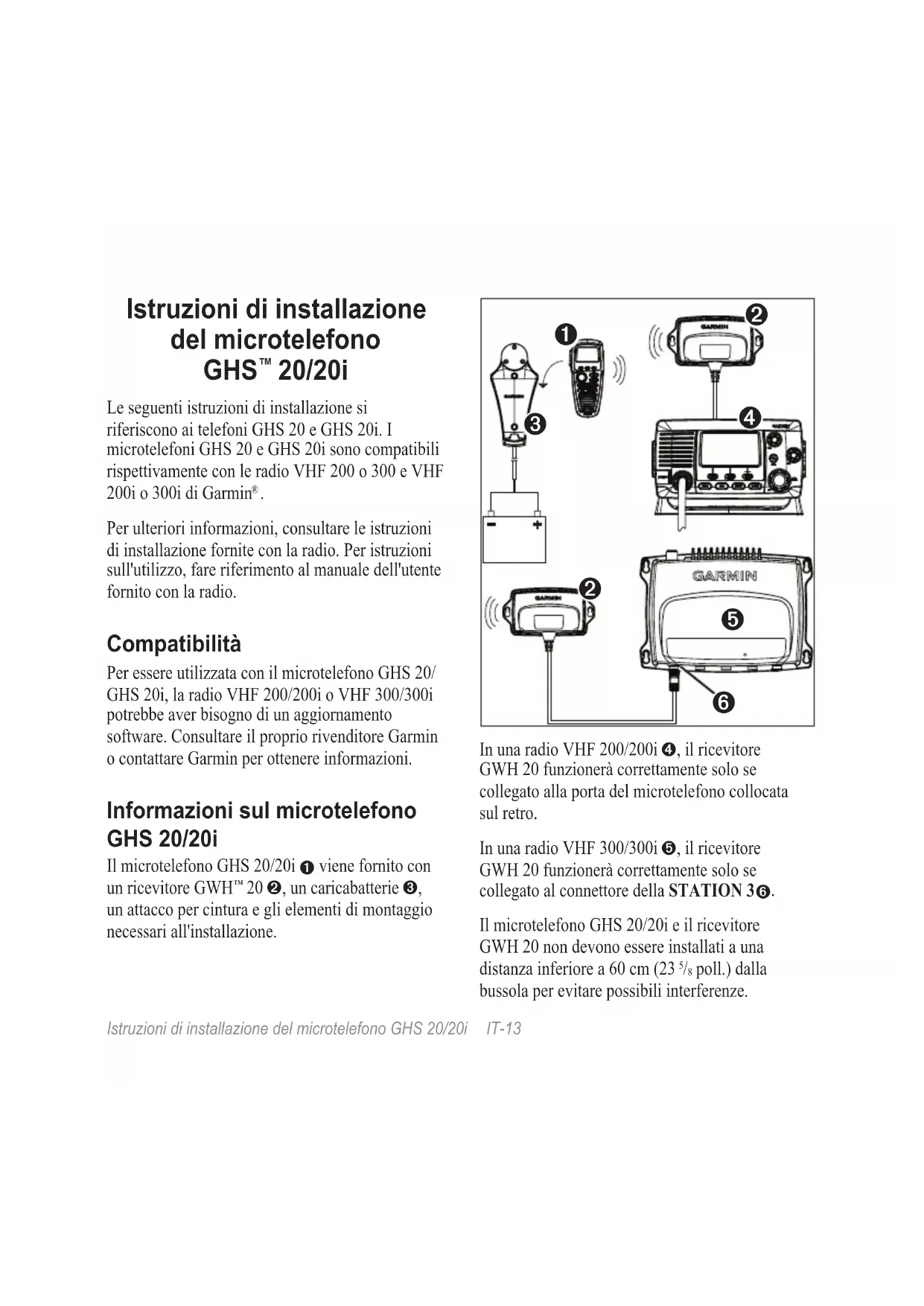

Istruzioni di installazione del microtelefono GHS™ 20/20i

Le seguenti istruzioni di installazione si riferiscono ai telefoni GHS 20 e GHS 20i. I microtelefoni GHS 20 e GHS 20i sono compatibili rispettivamente con le radio VHF 200 o 300 e VHF 200i o 300i di Garmin®.

Per ulteriori informazioni, consultare le istruzioni di installazione fornite con la radio. Per istruzioni sull'utilizzo, fare riferimento al manuale dell'utente fornito con la radio.

Compatibilità

Per essere utilizzata con il microtelefono GHS 20/GHS 20i, la radio VHF 200/200i o VHF 300/300i potrebbe aver bisogno di un aggiornamento software. Consultare il proprio rivenditore Garmin o contattare Garmin per ottenere informazioni.

Informazioni sul microtelefono GHS 20/20i

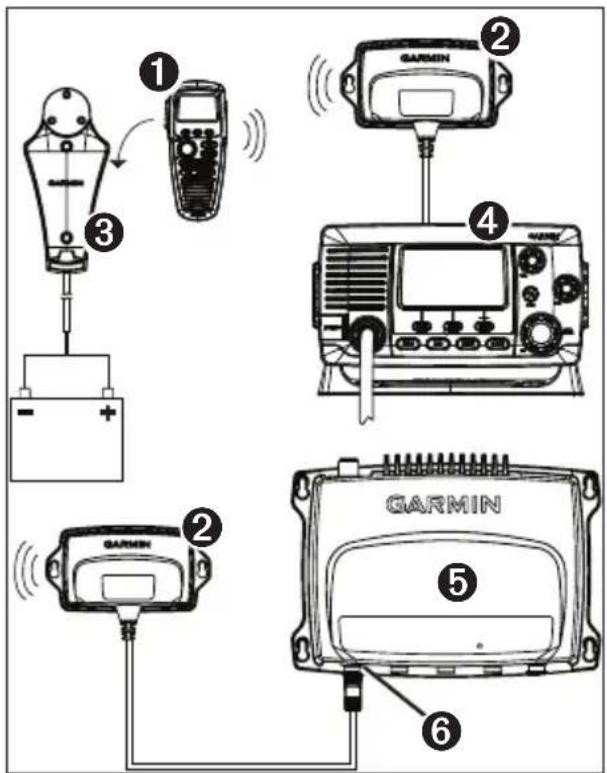

Il microtelefono GHS 20/20i ① viene fornito con un ricevitore GWH™ 20 ②, un caricabatterie ③, un attacco per cintura e gli elementi di montaggio necessari all'installazione.

In una radio VHF 200/200i ④, il ricevitore GWH 20 funzionerà correttamente solo se collegato alla porta del microtelefono collocata sul retro.

In una radio VHF 300/300i ⑤, il ricevitore GWH 20 funzionerà correttamente solo se collegato al connettore della STATION 3⑥.

Il microtelefono GHS 20/20i e il ricevitore GWH 20 non devono essere installati a una distanza inferiore a 60 cm (23 ^5/8 poll.) dalla bussola per evitare possibili interferenze.

Informazioni sulla batteria del microtelefono GHS 20

Il microtelefono GHS 20 contiene una batteria agli ioni di litio che si ricarica quando il telefono viene posizionato sul caricabatterie.

Un LED sopra la manopola Canale del telefono GHS 20/20i indica lo stato di ricarica:

• Disattivato: non in carica
• Fisso: in carica
• Lampeggiante lento (1 /secondo): la temperatura della batteria è fuori dall'intervallo della temperatura di ricarica sicura (pagina 17).
• Lampeggiante rapido (6 /secondo): la batteria non può essere ricaricata e va sostituita.

Installazione del caricabatterie GHS 20/20i

1. Determinare una posizione per il montaggio del caricabatterie in cui è possibile fornirgli l'alimentazione presente sull'imbarcazione.
2. Usando il caricabatterie come modello, contrassegnare la posizione di due fori sulla superficie.
3. Utilizzare una punta da trapano da 3 mm ( 18 poll.) per praticare i fori di riferimento.

4. Utilizzare le viti filettate M4.2 × 1.4 da 25 mm in dotazione per collegare il caricabatterie alla superficie.

5. Far passare il cavo di alimentazione dal caricabatterie alla batteria o al pannello fusibili dell'imbarcazione.
   Se è necessario estendere la lunghezza dei cavi, utilizzare un cavo 18 AWG.

6. Collegare il cavo rosso al terminale positivo della batteria o del blocco fusibili e il cavo nero al terminale negativo.

Installazione del ricevitore GWH 20

NOTA: è possibile che metallo o altri materiali densi impediscano la comunicazione tra GWH 20 e GHS 20. Assicurarsi, prima di posizionare il ricevitore GWH 20 che comunichi perfettamente con il microtelefono GHS 20 in qualunque punto dell'imbarcazione.

1. Determinare una posizione per il montaggio del ricevitore GWH 20.
   Se è necessario estendere il cavo del ricevitore GWH 20, sono disponibili prolunghe di 5 e 10 m presso il proprio rivenditore Garmin.

2. Scegliere il posizionamento del ricevitore GWH 20 e contrassegnare la posizione di due fori da effettuare sulla superficie.

3. Utilizzare una punta da trapano da 3 mm ( 18 poll.) per praticare i fori di riferimento.

4. Utilizzare le viti M4.2 × 1.4 da 25 mm in dotazione per collegare il ricevitore GWH 20 alla superficie.

5. Instradare il cavo del ricevitore GWH 20 verso la radio VHF 200/200i o VHF 300/300i.

6. Eseguire una delle seguenti operazioni:

- Sulla radio VHF 200/200i, collegare il cavo del ricevitore GWH 20 alla porta del microfono di trasferimento sul retro della radio. - Sulla radio VHF 300/300i collegare il ricevitore GWH 20 alla porta della STATION 3 della radio.

Non è possibile collegare il ricevitore GWH 20 a nessun'altra stazione della radio VHF 300/300i.

Associazione del microtelefono GHS 20/20i

È possibile associare fino a tre microtelefoni GHS 20/20i al ricevitore GWH 20. Il micro- telefono GHS 20/20i deve essere associato al ricevitore GWH 20 solo una volta. Una volta associati, il dispositivo e il telefono si connettono automaticamente.

1. Accendere tutti i microtelefoni GHS 20/20i che si desidera associare.

2. Assicurarsi che il ricevitore GHS 20 sia collegato ed alimentato alla radio VHF 200/200i o VHF 300/300i (pagina 14).

3. Sulla radio VHF 200/200i o sul telefono collegato alla radio VHF 300/300i, selezionare MENU > COMUNICAZIONI > ASSOCIAZIONE.

4. Selezionare OK per cercare i telefoni GHS 20. Viene visualizzato un elenco di ID relativi ai microtelefoni GHS 20/20i trovati.

5. Selezionare un ID microtelefono.

6. Selezionare ACCETTA. Viene visualizzato un messaggio durante l'associazione del microtelefono al ricevitore GWH 20.

7. Quando il microtelefono emette un segnale acustico, selezionare OK per completare l'associazione.

8. Ripetere i passaggi da 4 a 7 per ogni telefono aggiuntivo.
   Una volta associato il microtelefono al ricevitore GWH 20, non è necessario riassociarlo. Verrà connesso in automatico quando il microtelefono e la radio sono accesi.

Risoluzione dei problemi relativi all'associazione

Se non è possibile associare il telefono GHS 20/20i al ricevitore GWH 20, effettuare le seguenti operazioni.

• Assicurarsi che tutti i microtelefoni da associare siano accesi.
• Accertarsi che il ricevitore GWH 20 sia collegato alla porta del microfono di trasferimento della radio VHF 200/200i o alla STATION 3 della radio VHF 300/300i.

• Quando si associano i microtelefoni per la prima volta, assicurarsi che questi siano vicini al ricevitore GWH 20 (entro la distanza di 1 m (3 piedi) se possibile).

• È possibile collegare fino a tre microtelefoni GHS 20/20i al ricevitore GWH 20. Se sono associati tre microtelefoni al ricevitore GWH 20 e si tenta di sostituirne uno, è prima necessario scollegare il microtelefono da sostituire (pagina 16).

Come rinominare un microtelefono GHS 20/20i associato

1. Sulla radio VHF 200/200i o sul microtelefono collegato alla radio VHF 300/300i, selezionare MENU > COMUNICAZIONI > CONNESSIONI > [nome dispositivo] > NOME.
2. Immettere tutte le lettere del nuovo nome mediante la manopola Canale (fino a 12 lettere).
3. Selezionare ACCETTA.

Scollegamento di un microtelefono GHS 20/20i dal ricevitore GWH 20

Se è necessario sostituire un microtelefono GHS 20/20i poiché è stato smarrito o danneggiato, per ottenere risultati ottimali, scollegare o annullare l'associazione del microtelefono da sostituire prima di associare il microtelefono sostitutivo al ricevitore GWH 20 (pagina 15).

1. Sulla radio VHF 200/200i o sul telefono GHS 10/10i principale della radio VHF 300/300i (STATION 1), selezionare MENU > COMUNICAZIONI > CONNESSIONI > [nome dispositivo] > SCOLLEGA.
2. Selezionare Sì per confermare e scollegare il microtelefono GHS 20/20i.

Specifiche del microtelefono GHS 20/20i

Specifiche Valore
DimensioniGHS 20/20i	16,1 × 7,2 × 4,28 cm (6^11/_32 × 2^53/_64 × 1^11/_16 poll.)
DimensioniGWH 20	7,1 × 13,5 × 2,6 cm (2^51/_64 × 5^5/_16 × 1^1/_32 poll.)
PesoGHS 20/20iGWH 20	250 g (8,82 once)188 g (6,63 once)
Range temperature di funzionamento	da -15 °C a 70 °C(da 5 °F a 158 °F)
Gamma temperature di ricarica	da -0 °C a 45 °C(da 32 °F a 113 °F)
Distanza di sicurezza dalla bussola	60 cm ( 23^5/_8 poll. )
Impermeabile IEC 605	29 IPX7 (può essere immerso in 1 metro d'acqua per 30 minuti)

Specifiche Valore
Distanza di trasmissione massima tra GHS 20/20i e GWH 20	100 m (328 piedi), a seconda della posizione di installazione (pagina 14)
Lunghezza cavo GWH 20	1,5 m (59 poll.)
Tipo di batteria Ioni di	itio ricaricabile
Durata della batteria Tempo di ricarica	Fino a 18 ore Fino a 4 ore
