MANUALE UTENTE GHS 20 GARMIN

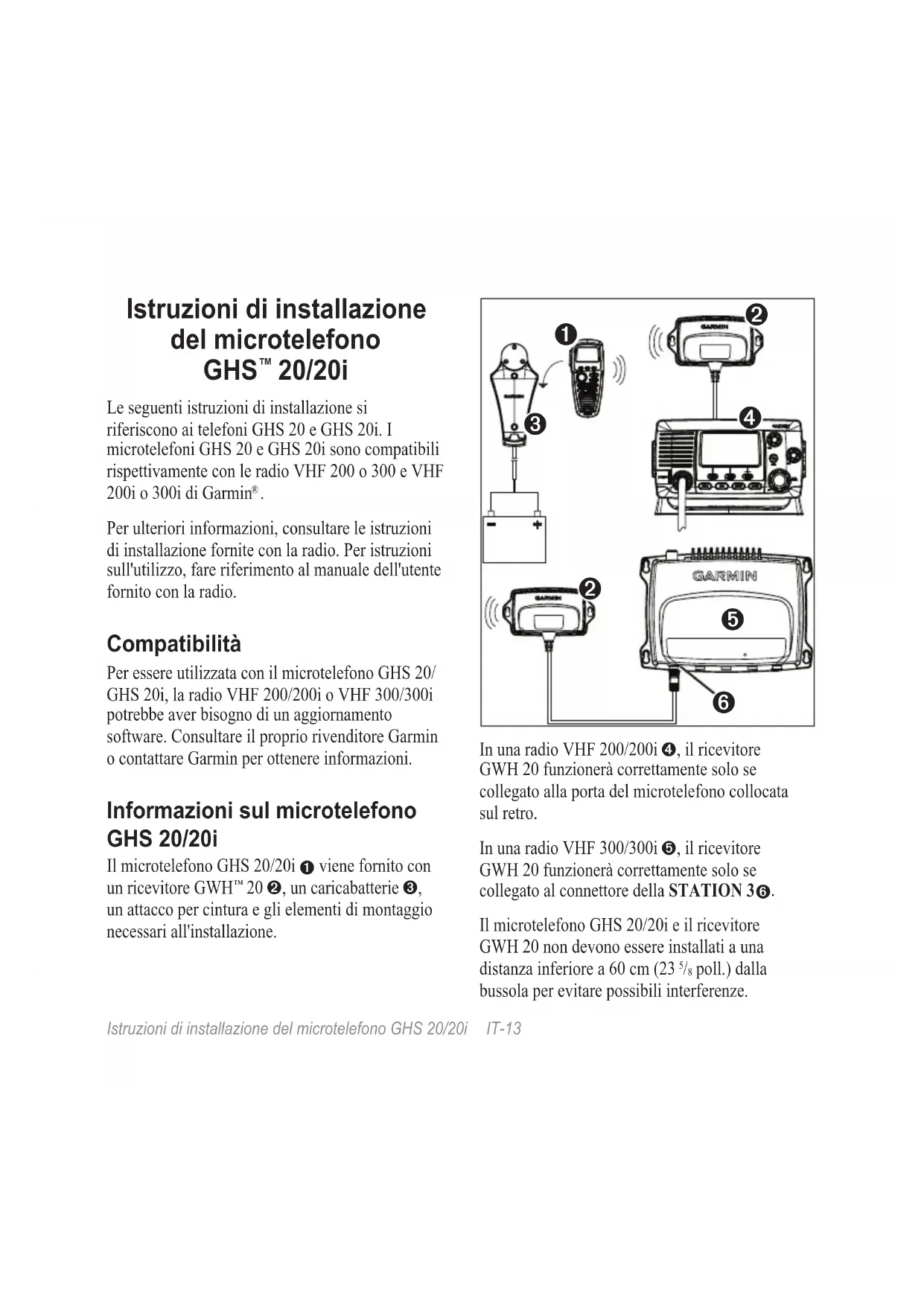

Istruzioni di installmente del microtelefono GHS™ 20/20i

Le seguenti istruzioni di installatione si riferiscono ai telefoni GHS 20 e GHS 20i. I microtelefoni GHS 20 e GHS 20i sono compatibili rispettovamente con le radio VHF 200 o 300 e VHF 200i o 300i di Garmin.

Per ulteriori informazioni, consultare le istruzioni di installazione fornite con la radio. Per istruzioni sull'utilizzo,fare riferimento al manuale dell'utente fornito con la radio.

Compatibilità

Per essere utilizzata con il microtelefono GHS 20/ GHS 20i, la radio VHF 200/200i o VHF 300/300i potrebbe aver bisogno di un aggiornamento software. Consultare il proprio rivenditore Garmin o contattare Garmin per ottenere informazioni.

Informazioni sul microtelefono GHS 20/20i

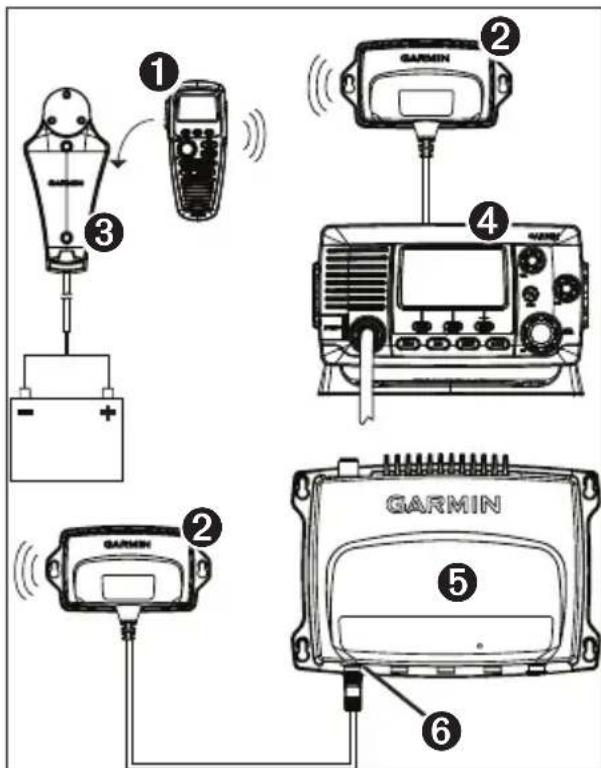

Il microtelefono GHS 20/20i ① giene fornito con un ricevitore GWH^TM202 , un caricabatterie ③ un attacco per cintura e gli elementi di montaggio necessari all'installazione.

In una radio VHF 200/200i ④ , il ricevitore GWH 20 funzionera correttamente solo se collegato alla porta del microtelefono collocata sul retro.

In una radio VHF 300/300i ⑤ , il ricevitore GWH 20 funzionera correttamente solo se collegato al connettore della STATION 3.

Il microtelefono GHS 20/20i e il ricevitore GWH 20 non devono essere installati a una distanza inferiore a 60~cm (23^5 / 8 poll.) alla bussola per evitare possibili interferenze.

Informazioni sulla batteria del microtelefono GHS 20

Il microtelefono GHS 20 contiene una batteriaagli ioni di litio che si ricarica quando il Telefono viene posizionato sul caricabatterie.

Un LED sopra la manopola Canale del Telefono GHS 20/20i indica lo stato di ricarica:

• Disattivato: non in carica
• Fisso: in carica
• Lampeggiante lento (1 /secondo): la temperatura della batteria è fuori dall'intervallo della temperatura di ricarica sicura (pagea 17).
• Lampeggiante rapido (6 /secondo): la batteria non cui è sottituita.

Installazione del caricabatterie GHS 20/20i

1. Determinare una posizione per il montaggio del caricabatterie in cui è possibile fornirgli l'alimentazione presente sull'imbarcazione.
2. Usando il caricabatterie come modello, contrassegnare la posizione di due fori sulla superficie.
3. Utilizzare una punta da trapano da 3mm (1 / 8 poll.) per praticare i fori di riferimento.

4. Utilizzare le viti filettate M4.2× 1.4 da 25mm in dotazione per collegare il caricabatterie alla superficie.

5. Far passare il cavo di alimentazione dal caricabatterie alla batteria o al pannello fusibili dell'imbarcazione.
   Se è necessario estendere la lunghezza dei cavi, utilizzare un cavo 18 AWG.

6. Collegare il cavo rosso al terminale positivo della batteria o del blocco fusibili e il cavo nero al terminale negativo.

Installazione del ricevitore GWH 20

NOTA: è possibile che metallo o altri materiali densi impediscano la comunicazione tra GWH 20 e GHS 20. Assicurarsi, prima di posizionare il ricevitore GWH 20 che comunichi perfettamente con il microtelefon GHS 20 in qualunque punto dell'imbarcazione.

1. Determinare una posizione per il montaggio del ricevitore GWH 20.

Se è necessario estendere il cavo del ricevitore GWH 20, sono disponibili prolonghe di 5 e 10m presso il proprio rivenditore Garmin.

1. Scegliere il posizionamento del ricevitore GWH 20 e contrassegnare la posizione di due fori da effettuare sulla superficie.

2. Utilizzare una punta da trapano da 3mm (1 / 8 poll.) per praticare i fori di riferimento.

3. Utilizzare le viti M4.2× 1.4 da 25mm in dotazione per collegare il ricevitore GWH 20 alla superficie.
4. Instradare il cavo del ricevitore GWH 20 verso la radio VHF 200/200i o VHF 300/300i.

5. Eseguire una delle seguenti operazioni:

6. Sulla radio VHF 200/200i, collegare il cavo del ricevitore GWH 20 alla porta del microfono di trasferimento sul retro della radio.

7. Sulla radio VHF 300/300i collegare il ricevitore GWH 20 alla porta della STATION 3 della radio.

Non è possibile collegare il ricevitore GWH 20 a nessun'altra stazione della radio VHF 300/300i.

Associazione del microtelefono GHS 20/20i

È possibile associare sono a tre microtelefoni GHS 20/20i al ricevitore GWH 20. Il microtelefono GHS 20/20i delve essere associato al ricevitore GWH 20 solo una volta. Una volta associati, il dispositivo e il Telefono si connettono automaticamente.

1. Accendere tutti i microtelefoni GHS 20/20i che si desidera associare.
2. Assicurarsi che il ricevitore GHS 20 sia collegato ed alimentato alla radio VHF 200/200i o VHF 300/300i (page 14).
3. Sulla radio VHF 200/200i o sul Telefono collegato alla radio VHF 300/300i, selezionare MENU >COMUNICAZIONI > ASSOCIAZIONE.
4. Selezionare OK per cercare i Telefoni GHS 20. Viene visualizzato un elenco di ID relativi ai microtelefoni GHS 20/20i trovati.
5. Selezionare un ID microtelefono.

6. Selezionare ACCETTA. Viene visualizzato un messaggio durante l'associazione del microtelefono al ricevitore GWH 20.

7. Quando il microtelefon o emette un segnale acustico, selezionare OK per completare l'associazione.

8. Ripetere i passaggi da 4 a 7 per agli Telefono aggintivo. Una volta associato il microtelefon o al ricevitore GWH 20, non è necessario riassociarlo. Verra connesso in automatico quando il microtelefon e la radio sono accesi.

Risoluzione dei problemi relativi all'associazione

Se non è possibile associare il Telefono GHS 20/20i al ricevitore GWH 20, effettuare le seguenti operazioni.

• Assicurarsi che tutti i microtelefoni da associare siano accesi.
• Accertarsi che il ricevitore GWH 20 sa collegato alla porta del microfono di trasferimento della radio VHF 200/200i o alla STATION 3 della radio VHF 300/300i.

• Quando si associano i microtelefoni per la primaolta, assicurarsi che questi siano vicini al ricevitore GWH 20 (entro la distance di 1m (3 piedi) se possibile).

• É possibile collegare fino a tre microtelefoni GHS 20/20i al ricevitore GWH 20. Se sono associati tre microtelefoni al ricevitore GWH 20 e si tenta di sostituirne uno, è prima necessario scollegare il microtelefono da sostituire (pageina 16).

Come binominare un microtelefon GHS 20/20i associato

1. Sulla radio VHF 200/200i o sul microtelefono collegato alla radio VHF 300/300i, selezionare MENU > COMUNICAZIONI > CONNECTIONI > [nome dispositivo] > NOME.
2. Immettere tutte le lettere del nuovo nome mediante la manopola Canale (fino a 12 lettere).
3. SeLECTIONARE ACCETTA.

Scollegamento di un microtelefon GHS 20/20i dal ricevitore GWH 20

Se è necessario sostituire un microtelefono GHS 20/20i poiché è stato smarrito o danneggiato, per ottenerere risultati ottimali, scollegare o annullare l'associazione del microtelefono da sostituire prima di associare il microtelefono sostituito al ricevitore GWH 20 (pagea 15).

1. Sulla radio VHF 200/200i o sul Telefono GHS 10/10i principale della radio VHF 300/300i (STATION 1), selezionare MENU > COMUNICAZIONI > CONNECTIONI > [nome dispositivo] > SCOLLEGA.
2. Selezionare SI per confermare e scollegare il microtelefono GHS 20/20i.

Specifiche del microtelefono GHS 20/20i

Specifiche Valore
Dimensioni	16,1 × 7,2 × 4,28 cm
GHS 20/20i	(6 11/32 × 2 53/64 × 1 11/16 poll.)
Dimensioni	7,1 × 13,5 × 2,6 cm
GWH 20	(2 51/64 × 5 5/16 × 1 1/32 poll.)
Peso
GHS 20/20i	250 g (8,82 once)
GWH 20	188 g (6,63 once)
Range temperature di funzionamento	da -15 °C a 70 °C
	(da 5 °F a 158 °F)
Gamma temperature di ricarica	da -0 °C a 45 °C
	(da 32 °F a 113 °F)
Distanza di sicurezza alla bussola	60 cm (23 5/8 poll.)
Impermeabile IEC 605	29 IPX7 (può essere immerso in 1 metro d'accua per 30 minuti)

Specifiche Valore
Distanza di trasmissione massima tra GHS 20/20i e GWH 20	100 m (328 piedi), a seconda della posizione di installmenta (pagina 14)
Lunghezza cavo GWH 20	1,5 m (59 poll.)
Tipodi Batteria loni di	itio ricaricabile
Durata della batteria Tempo di ricarica	Fino a 18 ore Fino a 4 ore
