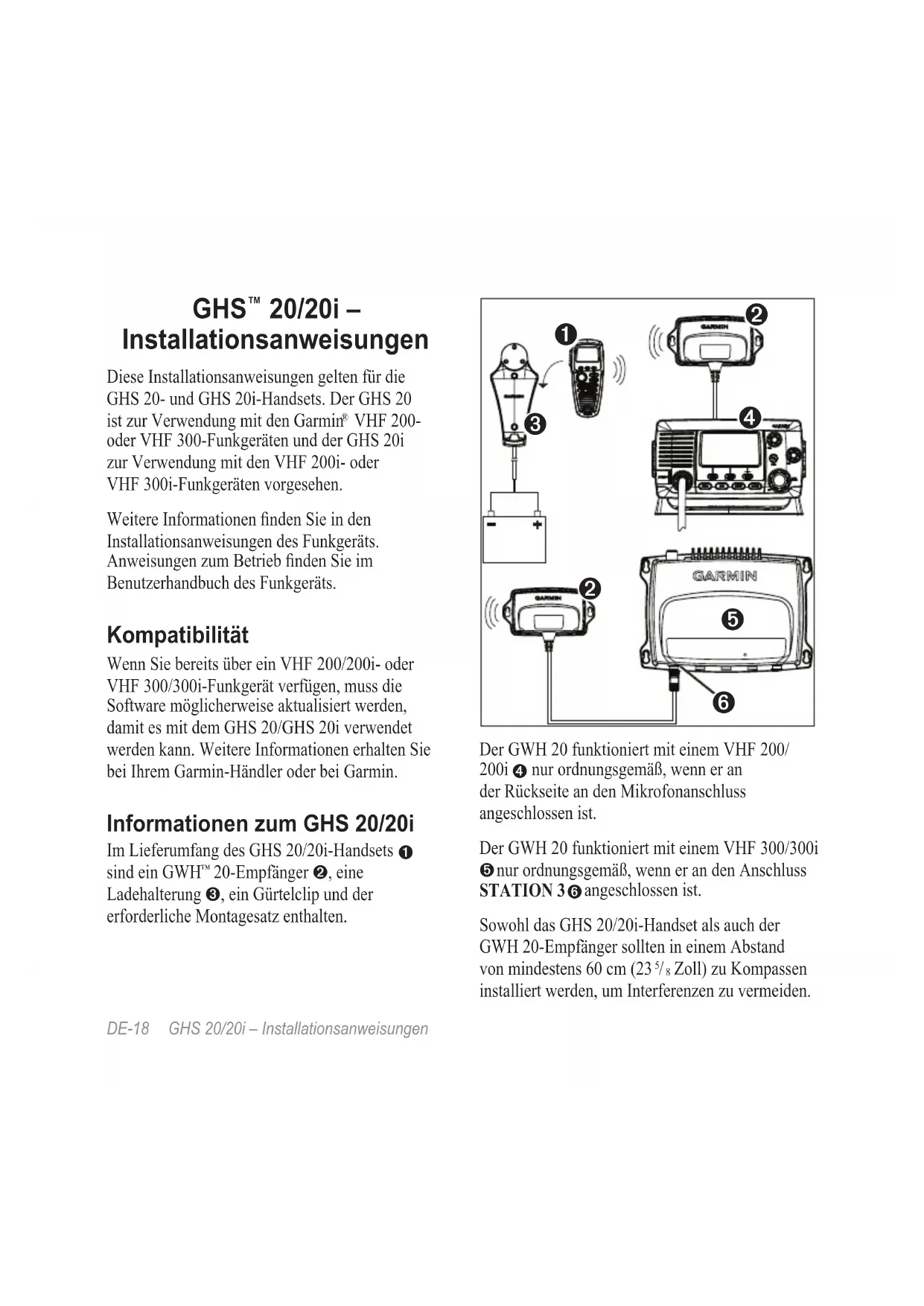

GHS™ 20/20i – Installationsanweisungen

These Installationsanweisungen gelten fur die GHS 20- und GHS 20i-Handsets. Der GHS 20 ist zur Verwendung mit den Garmin VHF 200-oder VHF 300-Funkgeräten und der GHS 20i zur Verwendung mit den VHF 200i-oder VHF 300i-Funkgeräten vorgesehen.

Weitere Informationen finden Sie in den Installationsanweisungen des Funkgeräts. Anweisungen zum Betrieb finden Sie im Benutzerhandbuch des Funkgeräts.

Kompatibilität

Wenn Sie bereits über ein VHF 200/200i- oder VHF 300/300i-Funkgerät verfügen, muss die Software möglicherweiseactualisiert werden, damit es mit dem GHS 20/GHS 20i verwendet werden kann. Weitere Informationen erhalten Sie bei Ihr gemärn-Händler oder bei Garmin.

Informationen zum GHS 20/20i

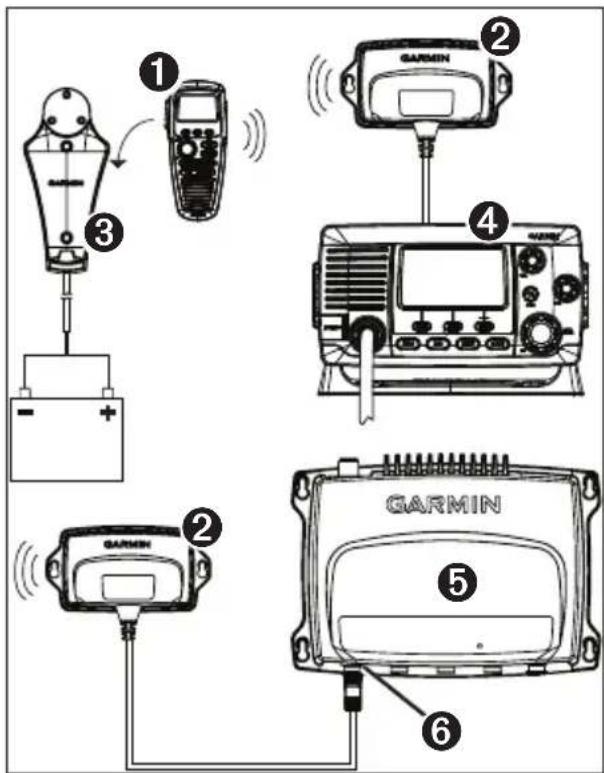

Im Lieferumfang des GHS 20/20i-Handsets ① sind ein GWH^TM 20-Empfänger ② ,eine Ladehalterung ③ ,ein Gurtelclip und der erforderliche Montagesatz enthalten.

Der GWH 20 Funktioniert mit einem VHF 200/200i ④ nur ordnungsgemäß, wenn er an der Rückseite an den Mikrofonanschluss angeschlossen ist.

Der GWH 20 Funktioniert mit einem VHF 300/300i ⑤ nur ordnungsgemäß, wenn er an den Anschluss STATION 3 ⑥ angeschlossen ist.

Sowohl das GHS 20/20i-Handset als auch der GWH 20-Empfänger sollen in einem Abstand von mindestens 60~cm (23^5 / 8 Zoll) zu Kompassen installiert werden, um Interferenzen zu vermeiden.

Informationen zum Akku des GHS 20

Der GHS 20 verfügt über einen Lithium-Ionen-Akku, der aufgeladen wird, wenn das Handset in die ordnungsgemäß installierte Halterung eingesetzt wird.

Am GHS 20/20i zeit eine LED über dem Knopf KANAL den Ladestand an:

Aus: Nicht aufgeladen.
Leuchtet: Der Ladevorgang lauft.
- Blinkt langsam (1 Mal pro Sekunde): Die Akkutemperatur befindet sich außerhalb des sicheren Ladetemperaturbereichs (Seite 22).
- Blinkt Schnell (6 Mal pro Sekunde): Der Akku kann nicht aufgeladen werden und muss gewechselt werden.

Installieren der GHS 20/20i-Ladehalterung

1. Legen Sie einen Montageort für die Ladehalterung fest, an dem die Halterung mit der Batterie des Boots verbunden werden kann.
2. Verwenden Sie die Halterung als Schablone, und markieren Sie die zwei Schraubenpositionen auf der Oberfläche.

3. Verwenden Sie einen Bohrer (3mm,18Zoll) um die zwei Vorbohrungen anzubringen.

4. Befestigen Sie die Halterung mit den im Lieferumfang enthaltenen Flachkopfschrauben (25mm,M4,2× 1,4) an der Montagefläche.

5. Führer Sie das Stromversorgungskabel von der Halterung zur Batterie des Boots oder zum Sicherungsblock.

Falls eine Veränderung der Leitungen erforderlich ist, verwenden Sie Leitungen nach AWG 18.
6. Verbinden Sie die rote Leitung mit dem Pluspol der Batterie oder des Sicherungsblocks, und verbinden Sie die schwarze Leitung mit dem Minuspol.

Installieren des GWH 20

HINWEIS: Metalle und andere dichte Materialien können die Kommunikation zwischen dem GWH 20 und dem GHS 20 beeinträchtigen. Testen Sie den Montageort, um sicherzustellen, dass die Kommunikation zwischen dem GWH 20 und dem GHS 20 an allen möglichen Verwendungssorten auf dem Boot ordnungsgemäß Funktioniert.

1. Legen Sie einen Montageort für den GWH 20 fest.
   Falls eine Veränderung des GWH 20-Kabels erforderlich ist, sind bei Garmin-Händern Veränderungen von 5m und 10m verfügbar.

2. Verwenden Sie den GWH 20 als Schablone, und markieren Sie die zwei Schraubenpositionen auf der Oberfläche.

3. Verwenden Sie einen Bohrer (3mm,%) Zoll), um die zwei Vorbohrungen anzubringen.

4. Befestigen Sie den GWH 20 mit den im Lieferumfang enthaltenen Flachkopfschrauben (25mm,M4,2× 1,4) an der Montageflache.
5. Verlegen Sie das GWH 20-Kabel zum VHF 200/200i oder VHF 300/300i.

6. Führn Sie einen der folgenden Schritte aus:

7. Schlieben Sie bei einem VHF 200/200i das GWH 20-Kabel an den Mikrofonanschluss an der Rückseite des Funkgerats an.

8. Schlieben Sie bei einem VHF 300/300i den GWH 20 an den Anschluss STATION 3 am Funkerat an. Der GWH 20 kann nicht an andere Stellen am VHF 300/300i angeschlossen werden.

Koppeln des GHS 20/20i

Sie konnen bis zu drei GHS 20/20i-Handsets mit dem GWH 20 koppeln. Ein GHS 20/20i-Handset muss nur einmal mit dem GWH 20 gekoppelt werden. Das Gerät und das Handset stellen automatisch eine Verbindung miteinander her, nach dem Sie gekoppelt wurden.

1. Schalten Sie alle GHS 20/20i-Handsets ein, die Sie koppeln möhen.
2. Vergewissem Sie sich, dass der GHS 20 an das VHF 200/200i- oder VHF 300/300i-Funker at angeschlossen ist (Seite 19), und schalten Sie ein.
3. Wahlen Sie auf dem VHF 200/200i oder auf einem an das VHF 300/300i angeschlossenen Handset die Option MENU > KOMMUNIKATION > KOPPELN.
4. Wahlen Sie OK, um nach den GHS 20-Handsets zuuchen. Es wird eine Liste von IDs für gefundene GHS 20/20i-Handsets angezeigt.
5. Wahlen Sie eine Handset-ID aus.

6. Wahlen Sie AKZEPT.
   Während der Kopplung des Handsets mit dem GWH 20 wird eine Meldung angezeigt.

7. Wenn das Handset einen Ton ausgibt, wahren Sie auf dem Handset die Option OK, um die Kopplung abzuschreiben.

8. Wiederholen Sie die Schritte 4 bis 7 für alle weiteren Handsets. Nachdem ein Handset mit dem GWH 20 gekoppelt wurde, muss es nicht erneut gekoppelt werden. Die Verbindung wird automatisch hergestellt, wenn sowohl Handset als auch Funkgeräteingeschaltet sind.

Fehlerbehebung bei Kopplungsproblemen

Wenn Sie ein GHS 20/20i-Handset nicht mit dem GWH 20 koppeln können, führen Sie folgende Schritte aus:

Vergewissern Sie sich, dass alle Handsets, die gekoppelt werden sollen, eingeschaltet sind.
Vergewissern Sie sich, dass der GWH 20 an den Mikrofonanschluss des VHF 200/200i-Funkgeräts oder an den Anschluss STATION 3 am VHF 300/300i-Funkgerät angeschlossen ist.
- Wenn Sie die Handsets zum ersten Mal koppeln, stellen Sie safer, dass sie sich in der Nähe des GWH 20 befinden (möglichst in einem Abstand von maximal 1m / 3 Fuß).

• Sie können bis zu drei GHS 20/20i-Handsets an den GWH 20 anschließen. Wenn Sie drei Handsets mit dem GWH 20 gekoppelt haben und versuchen, eines der Handsets zu ersetzen, müssen Sie zunachst das Handset trennen, das Sie ersetzen möchen (Seite 21).

Umbenennen eines gekoppelten GHS 20/20i

1. Wahlen Sie auf dem VHF 200/200i oder auf einem an das VHF 300/300i angeschlossenen Handset die Option MENU > KOMMUNIKATION VERBINDUNGEN > [Gerätename] NAME.
2. Geben Sie unter Verwendung des Knopfes KANAL alle Buchstaben des neuen Namens ein (bis zu 12 Buchstaben).
3. Wahlen Sie AKZEPT.

Trennen eines GHS 20/20i vom GWH 20
Wenn Sie ein GHS 20/20i-Handset ersetzen müssen, da ein Gerät verloren gegangen ist oder beschädigt wurde, erhalten Sie die besten Ergebnisse, wenn Sie das zu ersetzende Handset trennen oder entkoppeln, bevor Sie das Ersatzhandset mit dem GWH 20 koppeln (Seite 20).

1. Wahlen Sie auf dem VHF 200/200i oder auf dem primären GHS 10/10i-Handset des VHF 300/300i (STATION 1) die Option MENU > KOMMUNIKATION > VERBINDUNGEN > [Gerätename] > TRENNNEN.
2. Wahlen Sie JA, um die Auswahl zu bestätigen und das GHS 20/20i zu trennen.

Technische Daten des GHS 20/20i

Angabe Werte
Abmessungen	16,1 × 7,2 × 4,28 cm
GHS 20/20i	(6 11/32 × 2 53/64 × 1 11/16 Zoll)
Abmessungen	7,1 × 13,5 × 2,6 cm
GWH 20	(2 51/64 × 5 5/16 × 1 1/32Zoll)
Gewicht
GHS 20/20i	250 g (8,82 Unzen)
GWH 20	188 g (6,63 Unzen)
Betriebstemperatur-bereich	-15 °C bis 70 °C
	(5 °F bis 158 °F)
Ladetemperatur-bereich	0 °C bis 45 °C
	(32 °F bis 113 °F)
Sicherheitsabstand zum Kompass	60 cm (23 5/8 Zoll)
Wasserdicht IEC 60529	IPX7(Eintauchtiefe 1 m für 30 Minuten)

Angabe Werte
Maximale Übertra-gungsreichweite zwischen GHS 20/20i und GWH 20	100 m (328 Fuß), je nach Montageort (Seite 19)
Kabellänge des GWH 20	1,5 m (59 Zoll)
Akkutyp Lithium-lonen	-Akku
Akkulebensdauer Ladezeit	Bis zu 18 Stunden Bis zu 4 Stunden
