Caractéristique	Détails
Type de produit	Haut-parleur
Puissance nominale	Non spécifiée
Réponse en fréquence	Non spécifiée
Connectivité	Non spécifiée
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation	Adapté pour une utilisation domestique et professionnelle
Maintenance	Nettoyer régulièrement avec un chiffon doux
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive
Informations générales	Vérifier la compatibilité avec les autres équipements audio avant l'achat

FOIRE AUX QUESTIONS - S9 SHERWOOD

Pourquoi mon haut-parleur SHERWOOD S9 ne s'allume pas ?

Vérifiez que le haut-parleur est correctement branché et que la prise électrique fonctionne. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment connecter mon SHERWOOD S9 à mon appareil Bluetooth ?

Activez le mode Bluetooth sur votre appareil, puis maintenez enfoncé le bouton Bluetooth du SHERWOOD S9 jusqu'à ce que le témoin lumineux clignote. Sélectionnez 'SHERWOOD S9' dans la liste des appareils disponibles sur votre appareil.

Le son est faible, que faire ?

Vérifiez le niveau de volume sur le haut-parleur et sur votre appareil source. Assurez-vous également que le haut-parleur n'est pas en mode 'silence' ou 'mute'.

Comment réinitialiser mon haut-parleur SHERWOOD S9 ?

Pour réinitialiser, éteignez le haut-parleur, puis maintenez enfoncé le bouton d'alimentation et le bouton Bluetooth simultanément pendant environ 5 secondes jusqu'à ce que le témoin lumineux clignote.

Puis-je utiliser le SHERWOOD S9 avec un câble audio ?

Oui, vous pouvez connecter le SHERWOOD S9 à votre appareil via un câble audio 3,5 mm. Branchez une extrémité dans la prise 'AUX IN' du haut-parleur et l'autre dans la sortie audio de votre appareil.

Mon haut-parleur émet des bruits étranges, que faire ?

Vérifiez si le haut-parleur est saturé ou si le niveau de volume est trop élevé. Essayez de baisser le volume et de redémarrer le haut-parleur. Si le problème persiste, contactez le support technique.

Comment charger la batterie du SHERWOOD S9 ?

Utilisez le câble de chargement fourni pour connecter le haut-parleur à une prise USB. Le témoin de charge s'allume en rouge pendant le chargement et s'éteint une fois la batterie complètement chargée.

Le haut-parleur ne se connecte pas à mon appareil, que faire ?

Assurez-vous que le haut-parleur est en mode appairage et que votre appareil est à proximité. Essayez de supprimer le haut-parleur de la liste des appareils Bluetooth de votre appareil et de le reconnecter.

Le niveau de batterie du SHERWOOD S9 est faible, comment le vérifier ?

Le témoin lumineux du haut-parleur clignote en rouge lorsque la batterie est faible. Veillez à le recharger dès que possible pour éviter une interruption de l'utilisation.

Puis-je utiliser le SHERWOOD S9 pendant qu'il se charge ?

Oui, vous pouvez utiliser le haut-parleur pendant qu'il se charge, mais la durée de vie de la batterie peut être réduite si le volume est élevé.

MODE D'EMPLOI S9 SHERWOOD

Informations de sécurité

À LIRE AVANT D'UTILISER L'APPAREIL

ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIN

ATTENTION

AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE PANNEAU ARRIERE. AUCUNE PIECE A L'INTERIEUR NE PEUT ETRE REPAREE PAR L'UTILISATEUR. EN CAS DE PROBLEM, S'ADRESSER À DU PERSONNEL TECHNIQUE QUALIFIÉ.

Ce symbole sert à avertir l'utilisateur de la présence dans le boîtier de l'appareil de tensions dangereuses non isolées d'une magnitude pouvant constituer un risque d'électrocution.

Ce symbole indique que la documentation fournie avec l'appareil contient des instructions d'utilisation et d'entretien importantes.

AVERTISSEMENT:POUR REDUIRE TOUT RISQUE D'INCENDIE OU DE CHOC ELECTRIQUE,NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

ATTENTION

• Laissez de l'espace autour de l'appareil pour en assurer une ventilation suffisante.
• Evitez d'installer l'appareil dans des endroits trop chauds ou trop friods ou dans une zone exposée directement au soleil ou à un dispositif de chauffage.
• Protégez l'appareil de l'humidité, de l'eau et de la poussière.
• Ne faites pas tomber de corps étrangers dans l'appareil.
• N'obstruez pas les ouvertures de ventilation par des journaux, ridesaux, linge etc.
  Eloignez toute flamme nue, telle que bougie, ou autres sources de chaleur de l'appareil.
• Respectez les réglementations locales concernant la mise au rebut des emballages, piles/batteries usagées et anciens équipements.
• N'exposez pas l'appareil au ruisselement ou à la projection d'eau et évitez de poser dessus des objets replis de liquides, tels que des vases.
• Ne pasmettre l'appareil en contact avec des insecticides, du benzene ou des diluants.
• Ne demontez pas et ne modifiez pas l'appareil de chaque que maniere que ce soit.

Remarques concernant le cable d'alimentation et la prise murale

L'appareil reste sous tension tant qu'il est branché à une prise murale, même s'il a été eteint.
- Il faut le débrancher l'appareil de la prise secteur pour le déconnecter complètement du secteur.
- Lors de la mise en place de l'appareil, veillez à ce que la prise secteur soit facilement accessible.
- Debranche la fiche de la prise murale si vous n'avez pas l'intention d'utiliser l'appareil pendant longtemps.

Notice de la FCC

Cet équipement a ete teste et declare conforme avec les limits des appareils numériques de classe B, conformement à la section 15 de la reglementation de la FCC. Ces limites sont definies pour fournir une protection raisonnable contre les interfrences nuisibles dans une installation residentielle. Cet équipement generne, utilise et emet de I'energie de frquences radio et peut, en cas d'installation ou d'utilisation non conforme aux instructions, engendrer des interfrences nuisibles aux communications radio. Rien ne permet de garantir que ces interfrences se produiront a un moment qualconque. Si cet équipement cause des interfrences nuisibles à la reception radio ou televisée, ce qui peut etre déterminé en eteignant et rallumant I'equipement, l'utiliseur peut tenter d'éliminer ces interfrences au moyen de l'une ou de plusieurs des mesures suivantes:

Réorienter ou déplacer l'antenne de réception.

Augmenter la distance séparant l'équipement et le récepteur.

Brancher l'équipment dans une prise de courant d'un circuit différent de celui sur lequel le récepteur est branché.

Consulter le revendeur ou un technician radio/television qualifié pour toute assistance.

Cet apparéil est conforme à la section 15 de la réglementation de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

(a) Cet apparéil ne doit pas cause des interférences nuisibles, et
(b) Cet apparéil doit accepter toute autre interférence reçue, y compris les interférences susceptibles d'entraîner un fonctionnement indésirable.

(FCC Part 15.21) Attention : Tout changement et toute modification non exprésément approuvée par la partie responsable de la conformité pourrait annuler l'autorisation accordée à l'utilisateur d'utiliser cet apparéil.

Pour les clients canadiens :

Cet appeareil numérique de classe B est conforme à la norme ICES-003 du Canada.

Déclaration FCC relative à l'exposition aux radiations :

Cet équipement est conforme avec les limites d'exposition aux radiationsPrevues par la reglementation FCC pour un environnement non controled. Cet équipement doit etre instalé et utilise en respectant une distance minimale de 20~cm entre 1emetteur et voire corps.

Cet émetteur ne doit pas être situé à proximé ou fonctionner avec une autre antenné ou émetteur.

Mesures de sécurité importantes

1 Veuillez dire les prsentes instructions avant utilisation.
2 Conservez ces instructions.
3 Respectez tous les averissements.
4 Suivez toutes les instructions.
5 N'utilisez pas cet apparéil à proximité de l'eau.
6 Nettoyez uniquement avec un chiffon sec.
7 Ne bloquez aucune fente d'aération. Installez conformément aux consignes du fabricant.
8 Ne pas installer près de sources de chaleur telles que radiateurs, registres de chaleur, cusinières ou tout autre apparéil (y compris des amplificateurs) qui produit de la chaleur.
9 N'essayez pas de contourer la sécurité de la prise polarisée ou de terre. Une fiche de courant polarisée compte deux lames dont l'une est plus large que l'autre. Une fiche de terre compte deux lames et une troisième broche de mise à la terre. La lame large ou la broche de mise à la terre est prévue pour votre sécurité. Si vous ne parvenez pas à insérer entièrement la prise dans une prise de courant, contactez votre électricien afin qu'il remplace votre prise de courant obsoilte.
10 Evitez que le cordon soit piétiné ou pince, sur tout au niveau des fiches, prises de courant et au point de sa sortie de l'appareil.
11 Utilisez uniquement des pieces/accessoires recommandés par le fabricant.
12 Utilisez seulement un chariot, socle, tripode, support ou table recommendé par le fabricant ou vendu avec l'appareil. Lorsque vous utilisez un chariot, soyez prudent lorsque vous déplacez l'ensemble chariot/appareil pour éviter les blessures en cas de chute.
13 Debranchez l'appareil durant les orages ou en cas d'inutilisation prolongée.
14 Confiez toute réparation à un personnel de réparation qualifié. Une réparation s'impose si l'appareil a subi d'une manière ou d'une autre un dommage tels que cordon ou fiche d'alimentation endommagée, liquide renversé ou objet tombé à l'intérieur de l'appareil, si cet apparéil a été exposé à la pluie ou à l'humidité, ne fonctionne pas normalement ou s'il est tombé.

Table des matieres

30 INFORMATIONS DE SECURITÉ

34 MISE EN ROUTE

34 Contenu de l'emballage
35 Description des composants

38 INSTALLATION

38 Installation du système
39 Installation de la pile de la télécommande

40 CONNEXIONS

40 Connexion du Subwoofer
40 Connexion de composants HDMI
42 Connexion de composants audio

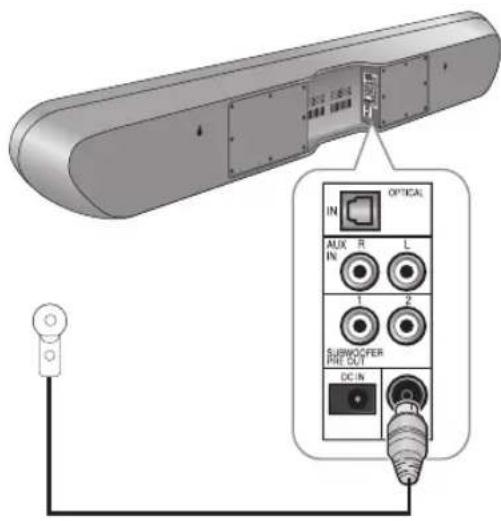

43 Connexion d'antenne FM (Uniquement pour S9)
43 Branchement de l'alimentation

44 UTILISATION

44 Ecouter via votre système
46 Ecoute de source USB (Uniquement pour S9)
48 Ecoute de radio FM (Uniquement pour S9)

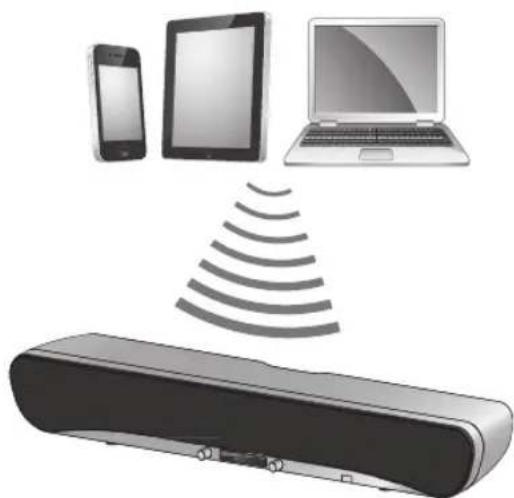

50 Ecoute de musique via Bluetooth (Uniquement pour S9)

51 RÉGLAGES

51 Reglages du système

53 DÉPANNAGE

55 SPECIFICATIONS

56 MARQUES ET LICENCES

57 INDEX

Mise en route

Contenu de l'emballage

Récepteur

Télécommande (1 ea) Pile (1 ea) Câble HDMI (1 ea)

Adaptatseur secteur (1 ea)
Antenne FM (1 ea) (Uniquement pour S9)
Guide d'utilisation (1 ea)

Description des composants

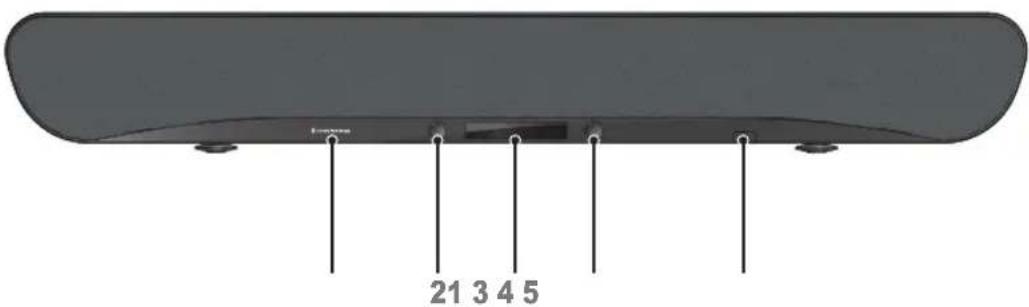

Panneau avant

1 MARQUE Sherwood
2 Touche alimentation

Appuyez dessus pour allumer/eteindre l'unité principale et passer en mode veille.

Sellecteur d'entree

Tourn pour selectionner une source d'entree a ecouter.

3 Panneau d'affichage

Affiche I'etat actuel de I'unite principale.

4 Bouton de contrôle de volume

Pour régler le niveau de volume.

5 Port USB (uniquement pour S9)

Pour connecter un apparéil USB.

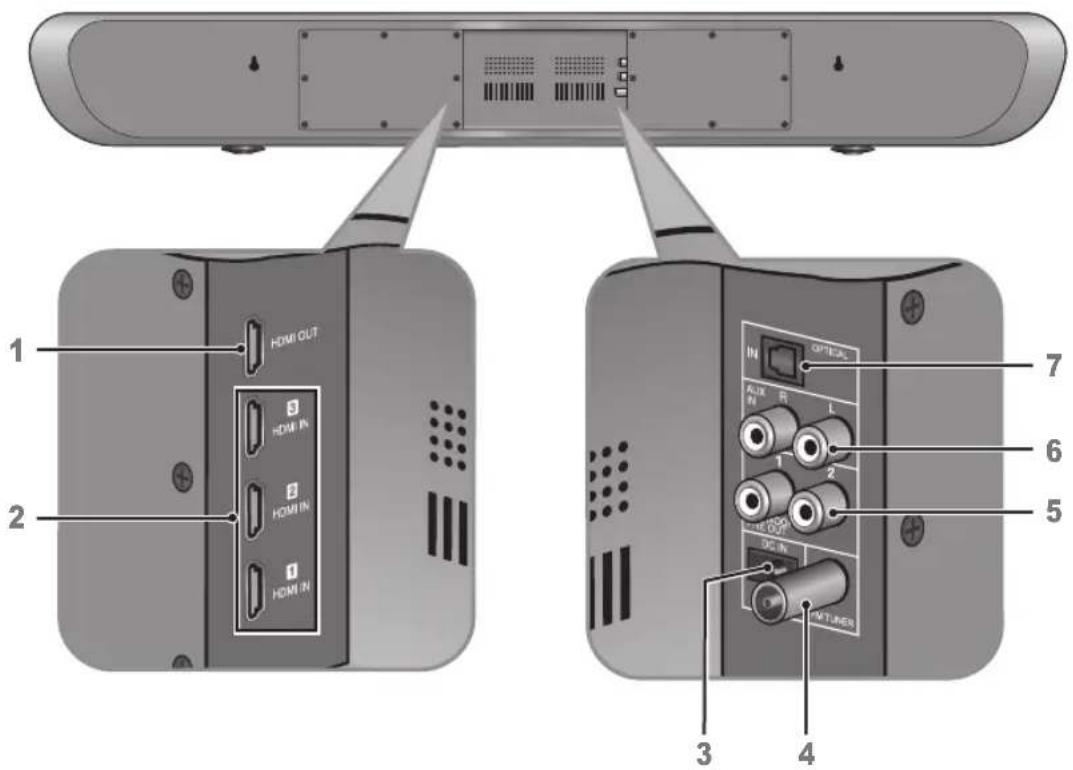

Panneau arrête

1 SORTIE HDMI

Voir page 12.

2ENTREESHDMI 1/2/3

Voir page 12.

3 Entrée alimentation DC

Voir page 15.

4 TUNER FM (uniquement pour S9)

Voir page 15.

5 PRE SORTIES SUBWOOFER 1 et 2

Voir page 12.

6 Entres auxiliaires Droite/Gauche

Voir page 14.

7 Entrée optique

Voir page 14.

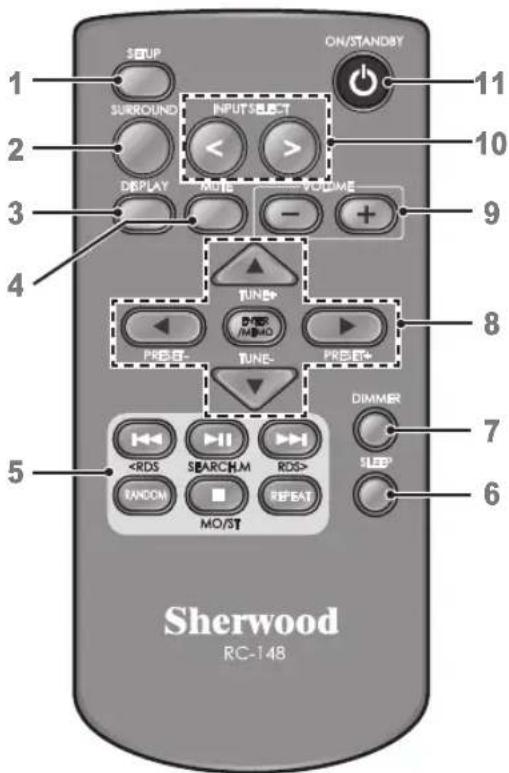

Telecommande

1 CONFIGURATION

Permet d'acceder ou de quitter le menu configuration.

2 SURROUND

Pour selectionner le mode surround.

3 AFFICHAGE

Affiche I'etat actuel de I'unité principale.

4 COUPURE DU SON

Permet de couper/rétablir le son.

5 (USB)

Permet de lancer ou suspendre la lecture.

SEARCH.M (TUNER FM)

Permet de chercher les stations radio FM.

USB

Pour arreter la lecture.

MO/ST (TUNERFM)

Permet de passer/returner au fichier/piste precedente.

REPETER (USB)

Permet de selectionner une Fonction de repetition.

ALÉATOIRE (USE)

Permet de dire de façon aléatoire.

6 VEILLE AUTOMATIQUE

Permet de fixer un certain délié pour l'arrêt automatique de l'unité principale.

7 RETROECLAIRAGE

Permet de regler le rétroéclairage de l'écran.

• Permettent de selectionner un fichier, dossier non piste de musique.
• Permettent de selectionner une option ou réglage de menu.

RECHERCHER +/RECHERCHER -

Permet de symponiser une station FM.

Permet de selectionner une station radio FM prereglée.

ENTRER/MEMORISER

Pour confirmer une selection.
- Permit de memoriser une station prérogée.

9 VOLUME

Pour régler le niveau de volume.

10 SELECTION D'ENTREE

Permet de selectionner une source d'entrée.

11 MARCHE/VEILLE

Permet d'allumer/éteindre l'unité principale et la faire passer en mode veille.

Installation

Installation du système

Installation sur étagère

VouppouvezinstallerI'unitéprincipal sur etagere.PlaceI'unitéprincipal dans la zone d'ecouteaepu prssahauteur des oreilles.

Placez l'unité principale sur une surface stable pour éviter tout accident et blessure.

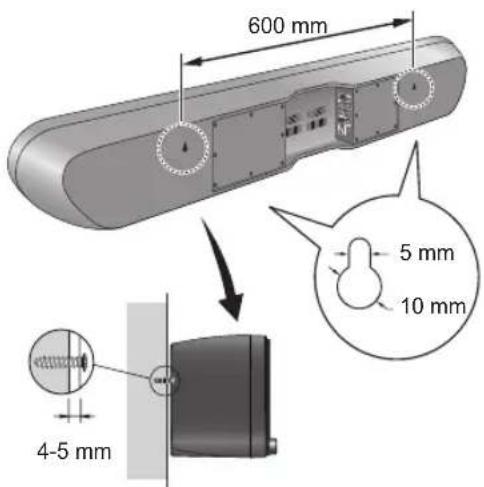

Montage mural

Vous pouvez monter l'unité principale à un mur. Avant l'installation, voir la section « Connexions » à la page 12 puis complétez les branchements des câbles.

Attention

• Lorsque l'unité principale est montée à un mur, les vis peuvent se desserrer avec le temps sous l'effet de son poids ou risque de tomber car le mur ne peut pas la supporter correctement. Assurez-vous que le mur auquel vous allez monter l'unité principale est assez solide pour la supporter. N'utilise pas un mur en contreplaqué ou non solide. Consultez un professionnel si vous n'étés pas sur de la solidité du mur.
• Sherwood ne peut pas etre tenue pour responsable des accidents ou dommages resultant d'une installation non appropriee, mauvaise utilisation ou modification inadéquate du produit, ainsi que pour les catastrophes naturelles.
• Les vis de fixation ne sont pas fournies. Utilisez des vis adaptées au matériel du mur et capables de supporter le poids de l'appareil. Il est recommendé d'utiliser des vis de 50 mm de longueur.
  L'unité principale est blindee magnetique. Toutefois, en fonction de l'emplacement d'installation, une distorsion des couleurs peut se produire si I'unité principale est installee tout pres de I'ecran du téléviseur. Si cela se produit, eteignez puis rallumez I'unité principale apres 15 minutes. Si le probleme persiste, eoignez I'unité principale du televiseur.

Installation de la pile de la télécommande

1 Tirez le bouton de verrouillage (1) et retirez en même temps le porte pile de la télécommande avec votre ongle (2).

2 Placez Le cote + (haut) de la pile vers le bas dans le portepile.
3 Repoussez le porte pile pour lemettre en place.

Attention

• Une pile mal installée peut provoquer une explosion.
  Utilisez uniquement une pile au lithium CR2025 (3 V).
• Retirez lapile si vous n'allez pas utiliser la télécommande pendant une longue durée.
• Ne laïsez pas l'appareil dans un endroit chaud ou humide.
• Ne pas manipuler et stocker la pile avec des objets métalliques.

Connexions

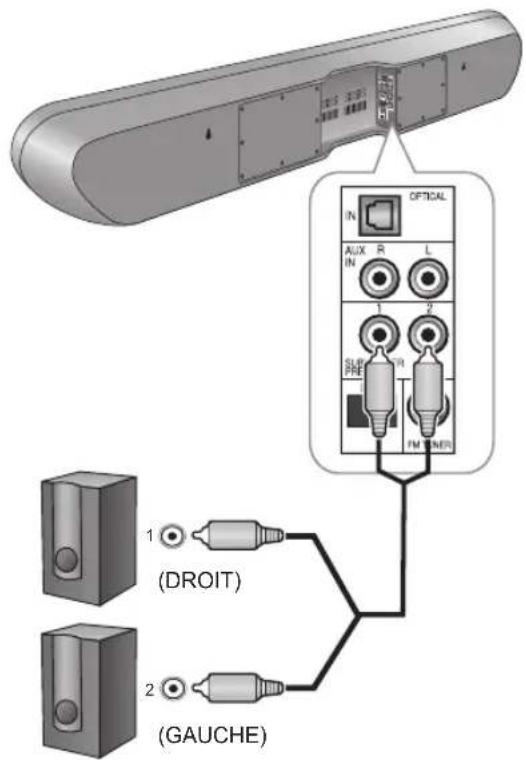

Connexion du Subwoofer

Voupeuz beneficier de graves profondes en connectant un subwoofer actif.

Subwoofer actif

Attention

• Ne bloquez pas les orifices d'aération du subwoofer en plaçant des objets derrière.
• La réception du signal par le subwoofer peut être instable s'il est placé trop pres de l'unité principale. Dans ce cas, séparez le subwoofer d'au moins 1 m de l'unité principale.
• La réception du signal par le subwoofer peut être interrompue si un obstacle (porte métallique ou mur en béton, isolant recouvert d'aluminium etc.) est place entre lui et l'unité principale. Dans ce cas, placez le subwoofer sur une ligne droite dégagée en face de l'unité principale.

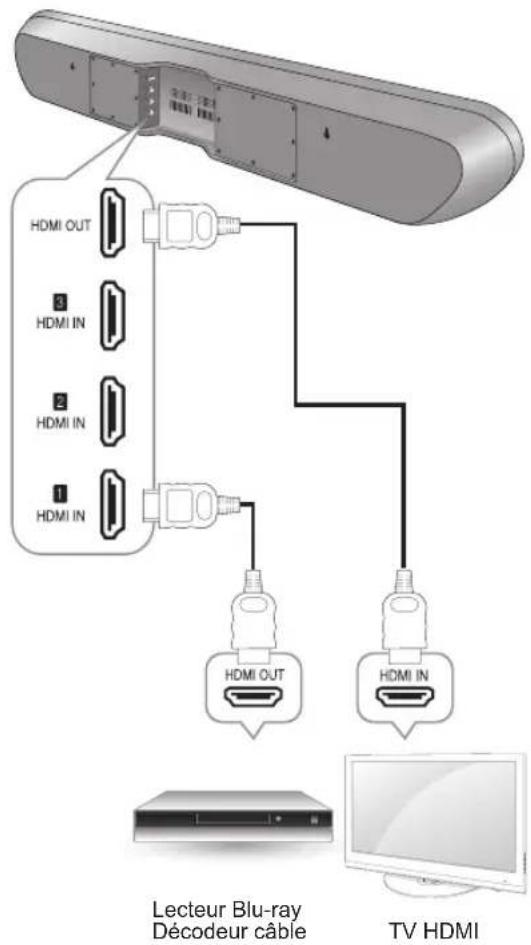

Connexion de composants HDMI

HDMI you permit de bénéficier de sons et d'images de haute qualité. L'unité principale peut dire l'audio à partir d'appareils compatibles HDMI tout en passant le signal video sur un téléviseur HDMI connecté.

Vérification des fonctions de contrôle HDMI

our pouvoir utiliser les fonctions de contrôle HDMI correctement, il est conseilé de vérifier les fonctions de contrôle HDMI utilisables avec chaque composant connecté en effectuant les opérations suivantes.

1 Allumez tous les composants connectés par des cables HDMI.
2 Eteignez le téléviseur tout en le passant en mode veille.

Veillez à ce que tous les composants soient éteints.

3 Tous les composants étant eteints, lancez la lecture sur un apparéil (connecté avec un cable HDMI).
4 Veillez à ce que tous les composants soient allumés ; les entrées de l'unité principale et du téléviseur sont activées automatiquement.

À propos de HDMI

HDMI (High Definition Multimedia Interface) (Interface multimédia haute définition) est une interface prénant en charge les signaux video et audio sur une seule connexion numérique, utilisable avec les lecteurs DVD, téléviseurs numériques, boîtiers décodeurs et autres appareils Audio/Video. HDMI combine les technologies HDCP (High Bandwidth Digital Content Protection) et DVI (Digital Visual Interface). HDCP est utilisé pour protéger les contenus numériques transmis et reçus par des écrons compatibles DVI.

HDMI peut supporter la video standard, améliorer ou haute définition et l'audio standard surround-sound multicanal. Les avantages de HDMI comptent entre autre la video numérique non compressée, une large bande passante allant jusqu'à 2,2 gigaoctets par seconde (avec les signaux TVHD), un seul connecteur (au lieu de plusieurs cables et connecteurs) et la communication entre une source et des apparëls Audio/Video tels que les téléviseurs numériques.

La presente unité principale est également compatible avec les fonctionnalités DeepColor et x.v.Color (x.v.Color est une marque de Sony Corporation).

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou marques déposées de HDMI Licensing, LLC.

Remarque

• Verifiez la configuration du composant connecté si l'image est mauvaise ou si le son n'est pas produit par un composant connecté via le cable HDMI.
• Les signaux audio (fréquence d'échantillonnage, longueur de bits, etc.) transmis par une prise HDMI peuvent être anéantis par le composant connecté.
• Lorsque le composant connecté n'est pas conforme à la technologie de protection du droit d'auteur (HDCP), l'image et le son provenant de la prise HDMI TV OUT peuvent être déformés ou inexistants. Dans ce cas, vérifie les caractéristiques du composant connecté.
• Indépendamment de l'entrée sélectionnée pour le système, le signal video à partir de la prise d'entrée HDMI (BD, DVD, SAT) qui a été sélectionné en dernier sera reproduit à partir de la prise HDMI TV OUT.

Connexion de composants audio

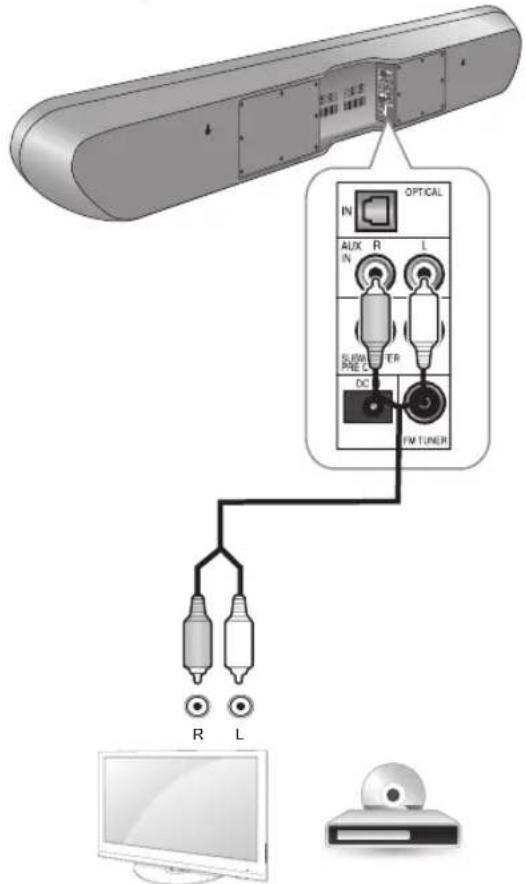

Connexions AUX

Vous pouvez connecter vos apparecs audio à l'unité et bénéficier de son surround multicanal.

Veillez à ce que les canaux gauche (L) et droit (R) et les entrées/sorties soient correctement connectés.
- Sélectionnez AUX comme source d'entrée pour écouter à partir d'un appareil audio connecté.
- Sélectionnez TV comme source d'entrée pour écouter à partir du téléviseur.

TV, lecteur DVD, etc.

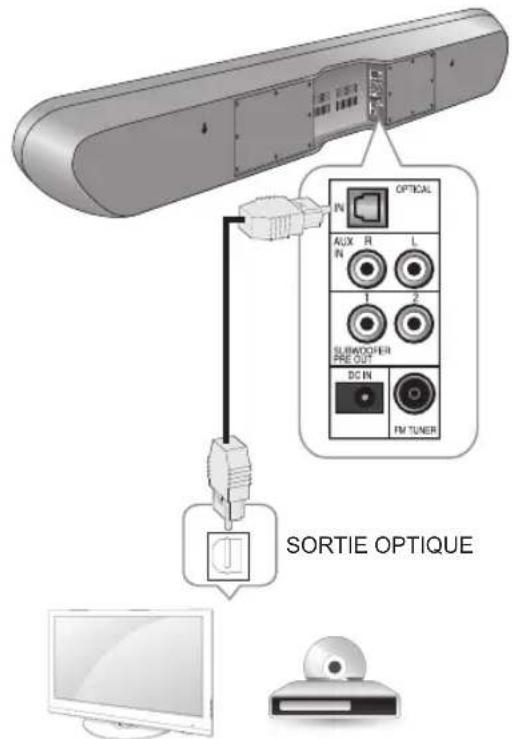

Connexion optique

Vouspouvezconneterdescomposantsequipés d'une prise de sortie optique.L'unité principale vouspermét debeneficierde sons a partir dedoisieurscomposants,telsquelecteursDVD, récepteurs satellite/décodeurs cable,lecteursBD (Blu-rayDiscTM)lecteurs ou téléviseurs.

• « Blu-ray Disc » est une marque déposée de Blu-ray Disc Association.

TV, lecteur DVD, etc.

Attention

• Les téléviseurs sans prise de sortie optique ne peuvent pas etre connectés a l'unité.

Connexion d'antenne FM (Uniquement pour S9)

Voupez ecouter une station radio FM en connectant l'antenne FM a la prise FM de I'unité principale.

Déployez l'antenne sur toute sa longueur pour obtenir un signal puissant.

Branchement de l'alimentation

Ne branchez l'alimentation qu'après avoir connecté tous vos-appareils à l'unité principale. Branchez le cable électrique fourni dans la prise d'alimentation de l'appareil et dans une prise secteur murale.

Attention

L'adaptateur secteur fourni est concu exclusivement pour une utilisation avec cet appeareil. Ne l'utilise pas avec un autre appeareil auquel il n'a pas ete explicitement concu ; des incendies ou des chocs electriques peuvent se produire.
- Manipuez le cordon d'alimentation par sa fiche. Ne retirez pas la fiche en tirant sur le cable d'alimentation et ne touche jamais le cable avec les mains mouillées; un court-circuit ou un choc électrique peuvent se produit.
Le système doit etre déconnecté en débranchant sa fiche de la prise murale lorsqu'il n'est pas utilisé pendant une longue période.

Utilisation

Ecouter via votre système

Utilisation de base

Voupeuz ecouter en suivant les procedures de base ci-dessous.

1 Allumez l'appareil connecté.
2 Allumez l'unité principale.

• Appuyez sur PUSH ON/STANDBY de l'unité principale.
  Appuyez sur ON/STANDBY de la télécommande.

3 Sélectionnez une source d'entrée à écouter.

• Tournez INPUT SELECT de l'unité principale.
• Appuyez sur INPUT SELECT </> de la télécommande.
• Chaque fois que cette touche est appuyée, l'affichage change comme suit. S9

HDMI1 HDMI2 HDMI3 TV AUX OPTICAL FM STEREO USB BLUETOOTH S7

HDMI1 HDMI2 HDMI3 TV AUX OPTICAL

4 Lancez la lecture sur le composant selectionné à l' étape 1.

5 Vous pouvez regler le niveau du volume pendant la lecture.

Tournez le bouton de contrôle de volume de l'unité principale.
Utilisez VOLUME -/+ de la télécommande.

Coupure du son

Vous pouvez couper temporairement le son en appuyant sur MUTE.

1 Appuyer sur MUTE pour couper le son.

2 Appuyer sur MUTE ou VOLUME - / + pour rétabir le son.

Selection du mode surround

Ce système utilise la technologie OPSODIS, qui génére un son spatial sans avoir à utiliser les murs pour reflêcher le son. Cela creé l'illusion d'une acoustique à trois dimensions vous permettant d'écouter la bande sonore de films et de la musique avec une puissance et une intensité pas encore atteints. Mais les options disponibles restent tributaires du type de source que vous écoutez. Les modes suivants offrent un son surround pour les sources stéreo et multicanaux.

1 Appuyez sur SURROUND pour selectionner STEREO, 3D STEREO ou 3D SURROUND.

STEREO

STEREO reproduce un son réaliste à travers les enceintes avant (et éventuelles via le subwoofer en fonction des réglages de vos enceintes). Les sources Dolby Digital et DTS multicanaux sont converties en stéreo à l'aide d'un traitement numérique du son.

3D STEREO

3D STEREO produit plus d'expansion à travers un système audio à 2 canaux à l'aide du traitement OPSODIS du son.

3D SURROUND

3D SURROUND enrichit la qualite de la reproduction sonore d'une source d'entrée audio a 2 ou 5.1 canaux a l'aide d'effets 3D de canal virtuel 5.1 entourant I'auditeur.

Si la source est Dolby Digital, DTS ou Dolby Surround encoded, le format de décodage approprié sera automatiquement sélection et affché à l'écran.

Avec des sources à deux canaux, vous pouvez selectionner parmi :

DOLBY Digital

Dolby Digital est un format de signal numérique multicanal développé par Dolby Laboratories. Les disques portant le logo Dolby Digital comprend l'enregistrement de 5.1 canaux de signaux numériques. Vous serez ainsi au beau milieu de l'action, comme au cinema ou dans une salle de concert.

DTS

Le DTS (ou DTS Digital Surround) prend en charge jusqu'à 5.1 canaux audio independants et utilise une compression inférieure pour une restitution dessons haute fidélité. Utilisez-le avec des DVD et CD portant le logo DTS.

Affichage de I'etat de fonctionnement

1 Appuyez sur DISPLAY.

A cheque pression sur cette touche, le mode d'affichage change comme suit :

USB

Etat de lecture du fichier Repétition Aléatoire Etat de lecture du fichier

• BLUETOOTH

Nom de l'appareil couple Mode Surround Entrée de signal Niveau de volume Nom de l'appareil couple

HDMI

HDMI Mode Surround Entree de signal Niveau de volume HDMI

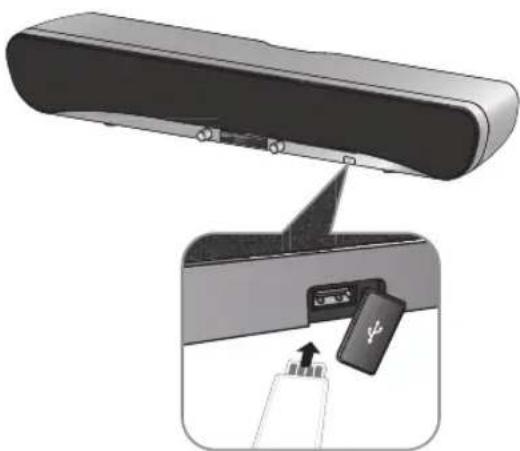

Ecoute de source USB (Uniquement pour S9)

Voupeuz ecouter des fichiers audio a partir d'un appeareil USB. Mais la modification et la copie de données du fichier restent impossibles.

Remarque

Le port USB ne supporte la connexion que des clés USB ou des lecteurs de carte mémoire USB.
- Vous pouvez utiliser un cable de rallonge USB si nécessaire.
- On ne peut dire que le contenu du dispositif USB connecté.
- Tout contenu protégé n'est pas supporté.

Opérations de lecture

Pour arreter la lecture

1 Pendant la lecture, appuyez sur

2 Pour reprendre la lecture, appuyez sur

Pour suspendre la lecture

1 Pendant la lecture, appuyez sur

La lecture s'arrête à l'endetroit où la touche a été appuyée.
Pour reprendre la lecture a partir de cet l'endetroit, appuyez de nouveau sur cette touche.

Pour avancer ou reculer rapidement

1 Pendant la lecture, appuyez sur .

• Chaque fois que la touche est appuyée, une piste est sautée vers l'avant ou vers l'arrière.

Pour repeter la lecture

1 Pendant la lecture, appuyez sur REPEAT. Chaque fois que cette touche est appuyee, le mode repetition change comme suit :

Repeat One

Répète le fichier audio en cours de lecture.

Repeat Fol

Répète tous les fichiers audio du dossier.

Repeat All

Répète tous les fichiers audio.

Lecture aléatoire

1 Pendant la lecture, appuyez sur RANDOM.

• « Random On » sera affiché sur l'écran.
  Tous les fichiers audio du dossier seront lis dans un ordre aléatoire.

2 Appuyez de nouveau sur RANDOM pour annuler la lecture aléatoire.

• « Random Off » sera affiché sur l'écran.

Remarque

• lors de la lecture des fichiers audio à partir de dispositifs USB, on ne peut utiliser les modes saut, répétition et lecture aléatoire.

Ecoute de radio FM (Uniquement pour S9)

Recherche automatique

1 Maintenez appuyee la touche TUNE ^+ ou TUNE - pendant plus de 2 secondes.

Le tuner effectue la recherche jusqu'à ce qu'une station avec un signal fort soit trouvée. La fréquence trouvée sera affichée.
Si la station trouve ne vous convient pas, il suffit de recommencer cette opération.
- Les stations dont le signal est faible sont ignorées pendant la recherche automatique.

Préroglage automatique

1 Maintenez appuyee la touche ENTER/ MEMO pendant plus de 2 secondes.

• « AUTO MEMORY » se met à clignoter et le récepteur commence à préégler les stations dont le signal est fort.
• On peut memoriser jusqu'à 30 stations FM.
  Pour arrer le preréglage, appuyez de nouveau sur la touche ENTER/MEMO.

Remarque

• Les stations FM de signal faible ne peuvent pas etre ménorisées.

Recherche manuelle

1 Appuyez plusieurs fois sur TUNE ^+ ou TUNE - jusqu'à ce que la station souhaitation soit trouvée.

Préroglage manuel

1 Syntonisez une station en effectuant la procEDURE de recherche automatique ou manuelle.
2 Appuyez sur ENTER/MEMO.

• Un numero de preréglage se met à clignoter.

3 Sélectionnez un numéro de préréglage (1 ~ 30) en appuyant sur TUNE + ou TUNE -

La station en cours sera méorisée.
- Une station qu'on méorise efface l'ancienne station se trouvant dans la même position mémoire.

4 Appuyez de nouveau sur ENTER/MEMO pour confirmer votre selection.

La station est désormais mise en mémoire.
- Une station qu'on méorise efface l'ancienne station se trouvant dans la même position mémoire.

5 Repetez les etapes 1 a 4 ci-dessus pour

mémoriser d'autres stations.

Syntonisation de stations preréglées

1 Sélectionnez FM TUNER comme source d'entrée.
2 Sélectionnez un nombre de prééglage en appuyant sur PRESET - ou PRESET+.

Ecoute de musique via Bluetooth (Uniquement pour S9)

L'unité principale utilise la technologie sans fil Bluetooth pour diffuser de la musique à partir de vos appareils portables.

1 Allumez l'unité principale.
2 Appuyez plusieurs fois sur INPUT SELECT pour selectionner BLUETOOTH.

3 Appuyez sur pour afficher « PAIRING » sur l'écran.

4 Appuyez sur ENTER/MEMO pour afficher le code PIN (0000) sur I'ecran.

5 Appuyez sur ENTER/MEMO. « PAIRING » se met à clignoter.

6 Rechercher et coupler l'unité principale avec votre apparéil portable.
Le nom de l'unité principale est affiché sur votre apparéil portable comme « Sherwood S9 »
7 Une fois le couplage terminé, le nom de l'appareil couple est affiché à l'écran.

Remarque

• Vous doivent avoir le权限 de l'appliement, la connective et la responsabilité.
• Il faut éloigner de l'unité principale les apparèils电子iques qui peuvent cause des interférences.

Réglages

Réglages du système

Voupeuzdefinird'autresoptionssonores.

1 Appuyez sur SETUP.

2 Appuyez sur ou pour selectionner 1 SYSTEM SET ou 2 HDMI SET.

3 Appuyez sur ENTER/MEMO pour confirmer.

4 Appuyez sur pour selectionner une option.

5 Appuyez sur ENTER/MEMO pour confirmer l'option selectionnee.

6 Appuyez sur ou your fixer une valeur.

7 Appuyez sur ENTER/MEMO pour confirmer.

• Appuyez sur ↓ pour returner au menu précédent.

• Appuyez de nouveau sur la touche SETUP pour quitter le menu.

• Les réglages par défaut sont affichés ci-dessous en gras.

Réglages Option Descriptions
1 REGLAGE SYSTEME	VEILLE(veille automatique)	6 heures	Permet de fixer le salarié de veilleautomatique du système.
		4 heures
		2 heures
		DEACTIVE
	DRC (Contrôlede la gammedynamique)	DEACTIVE	Permet de régler le niveau de la gammedynamique pour les bandes sonores desfilms optimisés pour Dolby Digital, DTS,Dolby Digital Plus et Dolby TrueHD (voussaurez peut-être besoin de cette fonctionlorsque vous écoutez un son surround àfaible volume).
		ACTIVE
	RETARD 0ms ~ 200ms	ms	Certains moniteursprésentant un légerretard lors de lecture video, ainsi la bandesonore sera légèrement en décalage par rapport à l'image. Vous pouvez synchroniserle son et la video en ajustant un peu deretard. Ce retard peut être pris dans la plage0 ms - 200 ms.
	NIVEAU SW	DEACTIVE~ -20 ~ 0dB	Permet de régler le niveau sonore du subwoofer.
2 REGLAGE HDMI	HDMI (HDMI Audio)	AMP	Indique le routage du signal HDMI audio àpartir du système (amp) ou via un téléviseurou un téléviseur à écran plat. Lorsque THRUest Sélectionné, aucun son n'est reproduitpar le système.
		THRU
	CEC	DEACTIVE	Permet de Sélectionner l'entrée de cerécepteur devant être verrouillée avec lefonctionnement des composants connectés.La fonction de contrôle CEC dépend ducomposant connecté et de sa configuration.
		ACTIVE

Remarque

Lorsque le contrôle CEC est activé, vous pouvez utiliser la fonction ARC (Retour de canal audio) permettant d'envoyer des signaux audio TV au recepteur via un cable HDMI. Pour utiliser la fonction ARC, il est nécessaire d'utiliser des téléviseurs supporting la fonction ARC compatible avec les specifications HDMI 1.4.

Dépannage

Si vous rencontres l'un des problèmes suivants lors de l'utilisation du système, consultez ce guide de dépannage pour tenter d'y remedier avant d'envoyer l'appareil pour réparation. Si le problème persiste, consultez votre revendeur ou une société indépendante/agréee.

Si l'appareil ne fonctionne pas normalement pour cause extérieure telle qu'électricité statique, débranche puis rebranchez la fiche d'alimentation de la prise secteur pour retrouver un fonctionnement normal.

Général

Problème Solution
L'appareil ne s'allume pas.	Débranche puis rebranche la fiche d'alimentation de la prise secteur.
Le système s'éteint subitement.	Rebranche le système après environ une minute (il n'est pas possible d'allumer l'appareil pendant cette période). Si le message persiste, appelez une société indépendante agrée.
Aucun son n'est entendu après qu'une fonction est sélectionnée.	Assurez-vous que la connexion du composant est bonne. (Voir « CONNEXIONS » à la page 12.) Appuyer sur MUTE pour rétablier le son.
La télécommande ne marche pas.	Remplacez les piles. (Voir page 11.) Utilisez la télécommande dans un rayon de 7 m, à 30° du capteur Eloignez tout obstacle, ou l'utiliser à partir d'une autre position. Evitez d'exposer le capteur de la télécommande du le panneau avant à une lumière directe.
L'écran estASFOS ou éteint.	Appuyez plusieurs fois sur DIMMER de la télécommande pour restaurer le réglage par défaut.

COMPOSANTS CONNECTES

Problème Solution
Aucun son n'est émis à partir du composant sélectionné.	Vérifiez que le composant est correctement connecté aux prises d'entrée audio.Vérifiez que les fiches sont bien insérées dans les prises du composant et de l'unité principale.Assurez-vous que le composant est correctement sélectionné.
Le son est interrompu ou présence de bruit.	Vérifiez les formats de sortie audio supportés par le système.
Aucun son n'est entendu ou présence de bruit lors de lecture avec un logiciel DTS.	Mettez le niveau de volume numérique du système au maximum ou sur la position neutreVeillez à ce que les réglages du lecteur soient corrects et/ou la sortie du signal DTS soit activée. Reportez-vous au guide d'utilisation fourni avec le lecteur DVD.
Présence de bruit à partir d'un lecteur CD compatible DTS pendant la recherche en cours de lecture.	Ceci n'est pas un dysfonctionnement, mais baissez le volume pour éviter tout bruit à partir du système.

HDMI

Symptôme Solution
Pas d'image ni son.	Si le problème persiste lorsqu vous connectez votre composant HDMI directement à votre écran, consultez le manuel du composant/écran ou demandez de l'aide auprès du fabricant.
Pas d'image.	Le format videoe peut ne pas s'afficher, cela dépend des régliages de sortie du composant source. Changez les régliages de sortie de la source ou connectez votre composant source directement au téléviseur via les prises composante ou composite videotéo.Ce système est compatible HDCP. Vérifiez que les composants connectés sont également compatibles HDCP. S'illes ne le sont pas, connectez votre composant source directement au téléviseur via les prises composante ou composite videotéo.Certains composants source ne marchent pas avec ce système (meme s'ilts sont compatibles HDCP). Dans ce cas, connectez votre composant source directement au téléviseur via les prises composante ou composite videotéo.Si les images videoe n'apparaissent pas sur votre téléviseur ou un téléviseur à écran plat, essayez de régler la résolution, DeepColor ou autre réglage de votre composant.Pour obtenir des signaux en DeepColor, utilisez un cable HDMI (cable HDMI) haute vitesse) pour connecter le système à un composant ou à un téléviseur doté de DeepColor.
Pas de son ou coupure du son subitement.	Si vous avez effectué des connexions distinctes de l'audio, assurez-vous que vous avez attribué la prise analogique/numérique à l'entrée HDMI correspondante du composant.Vérifiez les régliages de sortie audio du composant source.Si le composant est un appareel DVI, utilisez une connexion distincte pour l'audio.

Informations importantes concernant la connexion HDMI

Cerains signaux HDMI ne peuvent pas etre achemines par ce système. (Cela depend du composant HDMI que vous connectez. Vérifiez les informations de compatibilité HDMI auprès du fabricant.)

S'il est impossible de receivevoir correctement les signaux HDMI via ce système (à partir de votre appareil), essayez la configuration suivante lors de la connexion.

Specifications

Amplificateur
Puisance de sortie nominale
Tweeter avant haut/bas	25 W par canal (6 Ω, 1%)
Woofer avant
Entrées/sorties
Prise HDMI
Entrée	3 ENTREES HDMI
Sortie	1 SORTIE HDMI (ARC)
Entrée audio	AUX (analogique), 1 Optique (numérique)
Enceinte
Woofer
Type	Côte 5"
Impédance	6 Ω
Tweeter Bas
Type	Dôme 1"
Impédance	6 Ω
Tweeter Haut
Type	Dôme 0,8"
Impédance	6 Ω
Général
Alimentation requise	AC 100-240 V, 50/60 Hz (DC 24 V)
Consommation électrique	AC 45 W (DC 1.8 A)
En mode veille	Moins de 1 W
Dimensions	1055 mm (L) x 145 mm (H) x 130,5 mm (P)
Poids sans l'emballage	6,4kg (S9) / 6,3kg (S7)

Marques et licences

Ce système intègre un processeur de traitement numérique de signal sophistiqué (Digital Signal Processor), permettant de créé une qualité sonore optimale et une sonorisation d'ambiance avec votre cinédom.

Le DTS (ou DTS Digital Surround) prend en charge jusqu'à 5.1 canaux audio indépendants et utilise une compression inférieure pour une restitution des sons haute fidélité. Utilisez-le avec des DVD et CD portant le logo DTS.

Fabrique sous licence et sous brevets americains n^:5,956,674;5,974,380;6,487,535\& et d'autres brevets americains et étrangers émis et en cours. DTS, le Symbole et DTS et le Symbole sont des marques déposées, et DTS Digital Surround et les logos DTS sont des marques déposées de DTS, Inc. Product y compris le logiciel. © DTS, Inc. Tous droits réservés.

Dolby Digital

DOLBY. DIGITAL

Dolby Digital est un format de signal numérique multivoies développé par Dolby Laboratories. Les disques portant le logo Dolby Digital comprend l'enregistrement de 5.1 canaux de signaux

numériques. Vous serez ainsi au beau milieu de l'action, comme au cinema ou dans une salle de concert.

Dolby et le symbole double D sont des marques de Dolby Laboratories.

HDMI

HOMI HIGH DEFINITION MULTIMEDIA INTERFACE

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

OPSODIS

OPSODIS est une marque déposée d'OPSODIS LTD.

Opsodis et Opsodis Device sont des marques déposées d'Adaptive Audio Limited et sont utilisés sous licence par Inkel corporation. Les brevets couvrant la technologie Opsodis sont la propriété d'Adaptive Audio Ltd et sont utilisés sous licence par Inkel corporation.

Bluetooth

Bluetooth

Le nom, la marque et le logo Bluetooth® sont des marques commerciales enregistrées appartenant à Bluetooth SIG, Inc. et sont utilisés sous licence par Inkel Corporation. D'autres marques déposées ou noms de marques appartiennent à leurs propriétaires respectifs.

Index

A

Afficher I'etat de fonctionnement 46

Antenne FM 43

A propos de HDMI 41

B

Bluetooth 50

Branchement de l'alimentation 43

C

Connexion de composants HDMI 40

Connexion du Subwoofer 40

Connexion optique 42

Connexions AUX 42

Coupure du son 44

D

DOLBY Digital 45

DTS 45

E

Ecoute de source USB 46

1

Installation de la pile de la télécommande 39

Installation du système 38

M

Mode Surround 45

0

Opérations de lecture 44

P

Panneau arriere 36

Panneau avant 35

Prérglage automatique 48

Prérglage manuel 49

R

Radio FM 48

Réglages du système 51

S

Stations preréglées 49

STEREO 45

Syntonisation 49

T

Télécommande 37

U

Utilisation de base 44

Numéro

3D STEREO 45

3D SURROUND 45
