PEABO - Microphone Palmer - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PEABO Palmer au format PDF.
| Marque | Palmer |
| Modèle | PEABO (AB-O) |
| Type de produit | Sélecteur de sortie passif |
| Nombre d'entrées | 1 |
| Connecteur d'entrée | XLR femelle |
| Nombre de sorties | 2 |
| Connecteurs de sortie | XLR mâle |
| Commutation | Pédale au pied, type permanent |
| Indicateur de sortie | LED rouge |
| Atténuation (PAD) | Sortie A : 15 dB ; Sortie B : 6 dB, 15 dB ou cumul 21 dB |
| Ground Lift | Oui, interrupteur coulissant |
| Alimentation | Pile 9V (LR61) pour LED uniquement |
| Matériau du boîtier | Acier peint |
| Largeur | 100 mm |
| Profondeur | 120 mm |
| Hauteur | 60 mm |
| Poids (estimé) | 0,5 kg |
| Utilisation recommandée | Micro dynamique (pas d'alimentation fantôme nécessaire) |
| Entretien | Nettoyer avec un chiffon sec |
| Conditions d'utilisation | Éviter l'humidité et les sources de chaleur |
| Réparations | Confier à un personnel qualifié uniquement |
| Garantie | 2 à 3 ans selon revendeur |
FOIRE AUX QUESTIONS - PEABO Palmer
Questions des utilisateurs sur PEABO Palmer
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Microphone au format PDF gratuitement ! Retrouvez votre notice PEABO - Palmer et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PEABO de la marque Palmer.

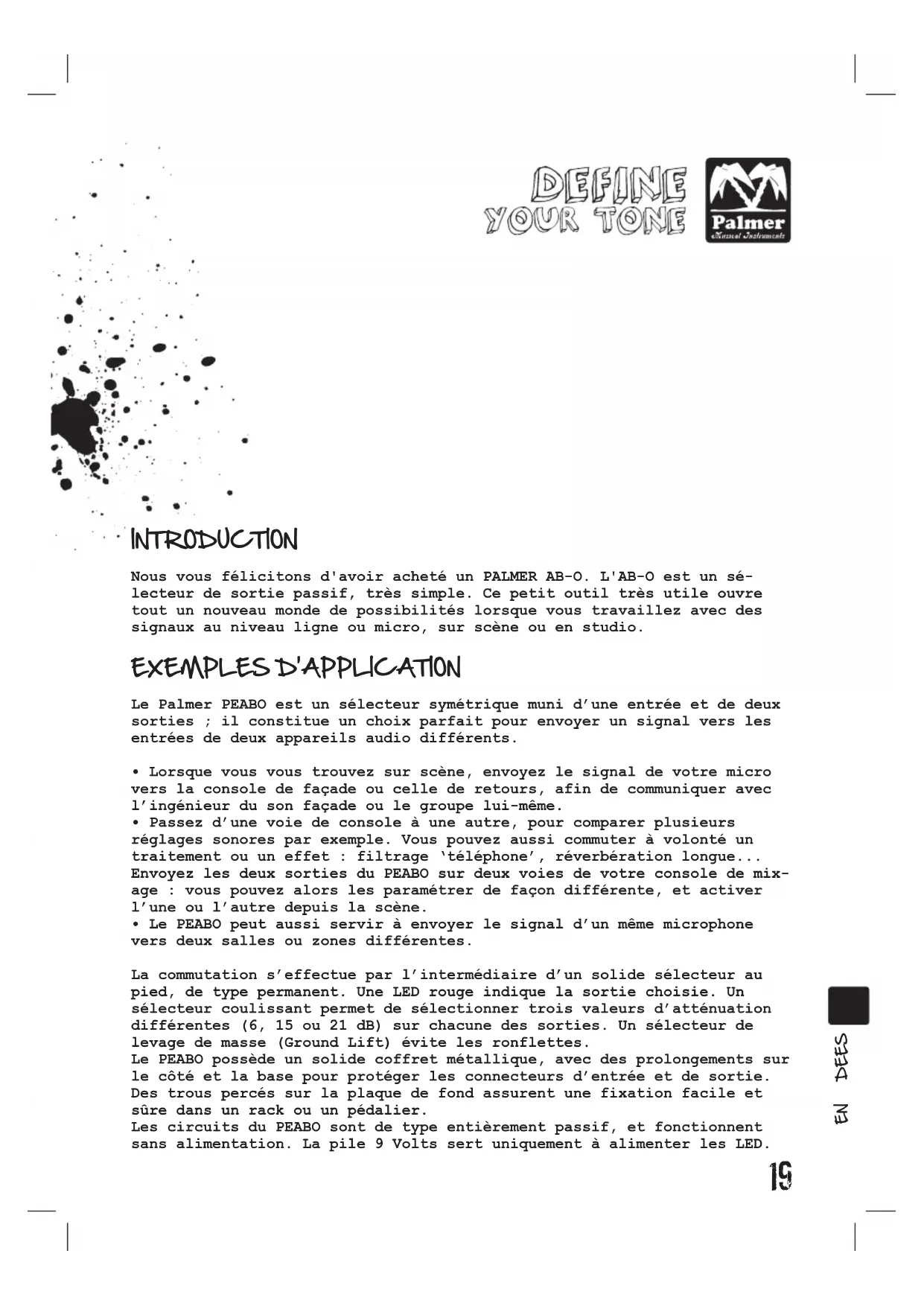

MODE D'EMPLOI PEABO Palmer
Nous vous félicitons d'avoir acheté un PALMER AB-O. L'AB-O est un sélecteur de sortie passif, très simple. Ce petit outil très utile ouvre tout un nouveau monde de possibilités lorsque vous travailliez avec des signaux au niveau ligne ou micro, sur scene ou en studio.
EXAMPLES D'APPLICATION
Le Palmer PEABO est un sélecteur symétrique muni d'une entrée et de deux sorties ; il constitue un besoin parfait pour envoyer un signal vers les entrées de deux appareils audio différents.
- Lorsque vous vous trouvez sur scene, envoyez le signal de votre microvers la console de façade ou celle de retours, afin de communiquer avec l'ingénieur du son façade ou le groupe lui-même.
- Passez d'une voie de console à une autre, pour comparer plusieurs réglages sonores par exemple. Vous pouvez aussi commuter à volonté un traitement ou un effet : filtrage 'telephone', réverbération longue... Envoyez les deux sorties du PEABO sur deux voies de votre console de mixage : vous pouvez alors les paramétrer de façon différente, et activer l'une ou l'autre depuis la scène.
- Le PEABO peut aussi servir à envoyer le signal d'un même microphone vers deux salles ou zones différentes.
La commutation s'effectue par l'intermédiaire d'un solide selectable au pied, de type permanent. Une LED rouge indique la sortie可以选择. Un selectable coulissant permet de selectionner trois valeurs d'attenuation différentes (6, 15 ou 21 dB) sur chacune des sorties. Un selectable de levage de masse (Ground Lift) évite les ronflettes.
Le PEABO possède un solide coffret métallique, avec des prolongements sur le côté et la base pour protéger les connecteurs d'entrée et de sortie. Des trous percés sur la plaque de fond assurent une fixation facile et sère dans un rack ou un pédalier.
Les circuits du PEABO sont de type entièrement passif, et fonctionnent sans alimentation. La pile 9 Volts sert uniquement à alimenter les LED.
INSTRUCTIONS DE SECURITE IMPORTANTES
1) Lisez attentivement ces instructions avant d'utiliser l'appareil.
2) Veuillez respecter tous les avertissements de sécurité et conserver ces instructions, afin de pouvoir vous y reporter ultérieurement.
3) Suívez toutes les instructions.
4) N'utilisez pas cet apparéil à proximé d'eau ou dans des conditions humides.
5) Ne nettoyez l'appareil qu'vec un chiffon sec.
6) Ne placez pas l'appareil à proximé d'une source de chaleur : radiateur, échangeur de chaleur, four ou tout autre appareil dégageant de la chaleur.
7) N'utilisez que les fixations/accessoires approvés par le fabricant.
8) Confiez toute réparation à un personnel technique qualifié. Le recours au réparateur s'impose des que l'appareil a subi des dommages, de chaque façon que ce soit, si du liquide a été renversé ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il a subi une chute.
N'ESSAYEZ PAS DE RÉPARER CET APPAREIL. CONFIEZ CES RÉPARATIONS À UN PERSONNEL QUALIFIÉ UNIQUÉMENT. N'ÉFFECTUEZ AUCUNE MODIFICATION NI ADDITION À CET APPAREIL, ET N'INTERVENEZ PAS SUR SES COMPOSANTS ÉLECTRONIQUES INTERNES. TOUT NON-RESPECT DE CES INSTRUCTIONS PEUT PROVOQUER DES ÉLECTROCUTIONS ET ANNULE LA GARANTIE DE CET APPAREIL.
Conformément à sa philosophie d'amélioration permanente de ses produits, Palmer se réserves le droit de modifier de temps à autre, sans préavis, les caractéristiques techniques et l'apparce de produits existants.
PANNEAUX
DEFINE YOUR TONE
SELECTEURGROUNDLIFT (LEVAGEDEMASSE)
L'AB-O permet, par principe même, d'interconnector deux apparéils alimentés sur secteur (par exemple, deux consoles). Cette configuration peut se traduire par l' apparition d'une boucle de masse. Dans ce cas de figure, utilisez ce sélecteur pour lever la masse de la seconde sortie.
2 SELECTEUR
Ce selecteur permet de passer d'une sortie à l'autre. Il est de type permanent; la LED indique celle sortie est active.
3 (ENTRÉES)
(Note: n'utiliser qu'un micro dynamique, ou tout micro ne nécessitant pas d'alim fantôme). Reliez un signal au niveau micro ou ligne à cette entrée. Sorties: Le signal d'entrée est envoyé à la sortie A ou B (LED allumée).
4 PAD OUTPUTA
Ce selecteur permet d'atténuer de 15 dB le niveau sur la sortie A.
5 PAD OUTPUTB
Pour plus de souplesse, la sortie B peut etre attenuee selon deux valeurs differentes (15 dB ou 6 dB). Ces deux attenuations peuvent se cumuler (21 dB maximum).
6 LED
LED Cette LED s'allume lorsque la sortie B est selectionnée (Note : présence d'une pile indispensable)
CARACTERISTIQUES
Référence appareil PEABO (AB-O)
Type de produit : Sélecteur
Type : passif
Fonction de selection : Sélecteur de sortie
Nombre de sorties : 2
Nombre d'entrées : 1
Connecteur d'entrée : XLR
Nombre de sorties : 2
Connecteurs de sortie : XLR
Sorties isolées par non
transformateur :
Contrôles : Attenuateur de sortie
Indicateurs LED : sortie sélectionnée
Alimentation : Pile 9 Volts (LR61)
Consommation : N.C.
Matériau boîtier : feuille d'accier
Finition:peinturepulverisée
Largeur: 100 mm
Profondeur : 120 mm
Hauteur: 60 mm
Adam Hall GmbH, tous droits réservés. Les caractéristiques techniques et les fonctions disponibles sur le produit sont sujettes à modifications.
RESPONSABILITE LIMTEE
Si vous appeareil de marque Adam Hall ne fonctionne pas comme garanti ci avant, le seul recours, exclusif, est sa réparation ou son remplacement. Dans le cadre de cette garantie limitée, la responsabilité financière maximale d'Adam Hall est expressément limitée à la plus faible des deux sommes suivantes : prix payé pour le produit ou coût de réparation ou de remplacement de tout composant matériel ne fonctionnant pas correctement dans des conditions d'utilisation normale.
Adam Hall ne peut être tenu financièrement pour responsable de tout dommage causé par le produit ou par sa défaillance - y compris toute perte de recettes ou de bénéfices ou tout dommage spécifique, incidentel ou consécutif. Adam Hall n'est pas responsable financièrement en cas de requête émanant d'une pierce partie ou de votre part pour une pierce partie.
Cette limitation de responsabilité financière s'applique en cas de demande de dommages et intérêts ou de poursuites, dans le cadre de cette garantie limitée ou en cas de procedure (négligence et stricte responsabilité produit), de non-respect de contrat, ou de toute autre procédure. Cette limitation de responsabilité financière ne peut être annulée ou améliée par quiconque. Cette limitation de responsabilité financière sera effective même si vous avez prévenu Adam Hall ou tout représentant autorisé de Adam Hall de la possibilité de tels dommages. Toutefois, cette limitation de responsabilité financière ne s'applique pas en cas de blessures personnelles.
Cette garantie limitee yous donne des croits legaux specifiques. Vos pouze eglement avoir d'autres croits, qui peuvent varier d'un etat ou d'un pays a un autre. Nous yous conseillons de yous reporter aux lois applicables dans voitre etat ou dans voitre pays pour déterminer 1'etendue exacte de vos croits.
DEMANDE DE RÉPARATIONS SOUS GARANTIÉ
Pour demander des réparations sous garantie pour votre produit, veuillez contacter Adam Hall ou le revendeur/agréed Adam Hall chez qui vous avez achété le produit.
DECLARATION DE CONFORMTÉCE
Ces apparéils répondent aux exigences et sont conformes aux Directives 2004/108/EC (EMC) et 2006/95/EC (LVD). Pour plus d'informations, visitez le site www.adamhall.com.
(Applicable dans l'Union Européenne et les autres pays européens dode systèmes de collecte sélective)
DEFINE YOUR TONE
La présence de ce logo sur le produit ou son manuel d'utilisation indique qu'en fin de vie, il ne doit pas etre jeté avec les autres déchets domestiques. Afin d'eviter toute atteinte à l'environnement ou à la santé humaine consécutive à une gestion incontrolée des déchets, veuilles séparer ce produit des autres types de déchets, et assurer son recyclage de manière responsable, afin de promouvoir la réutilisation durable des ressources matérielles.
Nous conseillons aux utilisateurs domestiques de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant du gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recyclier cet apparéil dans le meilleur respect de l'environnement possible. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélange à d'autres déchets commerciaux lors de la collecte.
DECLARATION WEEE
Votre produit Palmer a ete devoloppé et fabrique avec des matériaux et des composants de haute qualite, qui peuvent etre recyclés et/ou réutilisés. Ce symbole indique que les apparciels electriques et electroniques, à la fin de leur durée de vie operationnelle, doivent etre gerés séparation des déchets ordinaires.
Veuillez apporter ce produit au point de collecte ou centre de recyclage local prévu pour de tels apparéils. Vous contribuèrez ainsi à la protection de l'environnement dans lequel nous vivons tous.
PILES ET ACCUMULATEURS
Les piles ou batteries rechargeables livrées avec l'appareil sont recyclables. Veuillez les jeter dans un bac à déchets spécial, ou déposezles chez votre revendeur spécialisé. Pour une(Meilleure protection del'environnement,ne jetez les piles que lorsqu'elles sont épuisées.
GARANTIE LIMTEE
Cette garantie limite s'applique a tous les produits distribués par Adam Hall.
Elle ne concerne pas les droits statutaires relatifs à la garantie envers le vendeur. En fait, elle justifie des requêtes en garantie indépendantes supplémentaires envers Adam Hall.
Adam Hall garantit que le produit Adam Hall que vous avez acheté auprès d'Adam Hall ou d'un revendeur autorisé est dépourvu de défaut, au niveau des composants ou de la fabrication, pour une utilisation normale, sur une durée de 2 ou 3 ans à partir de la date d'achat.
La période de garantie limitée démarre à partir de la date d'achat. Pour acceder à des réparations sous garantie, vous devrez fournir la preuve de la date d'achat. Par exemple, une facture ou bon de livraison dated, mentionnant en clair la date d'achat. Au cas où les produits des marques citées ci-à-vant nécessiteraient une réparation pendant la période de garantie limitée, vous avez droit à des réparations sous garantie, conformément aux termes et conditions exposées dans ce document.
Cette garantie limitée n'est applicable qu'a l'acheteur original de ce produit de marque Adam Hall : elle n'est pas transmissible aux propriétaires ultérieurs de l'appareil. Pendant toute la période de garantie limitée, Adam Hall réparera ou remplaçares les composants défectueux ou le produit lui-même. Tous les composants ou appareils défectueux replacés sous garantie deviennent la propriété de Adam Hall.
Dans le cas improbable où votre produit Adam Hall connaitrait des défaillances à répétition, Adam Hall, à sa discréction, peut désirir demettre à votre disposition un apparéil de remplacement de son choix, au moins équivalent à votre produit de marque Adam Hall en termes de performances matérielles.
Adam Hall ne garantit pas que l'utilisation de ce produit ne sera sou-mise à aucune interruption ni erreur. Adam Hall n'est pas responsable des dommages occasionnés par le non-respect des instructions contenues dans le manuel d'utilisation livre avec le produit de marque Adam Hall. Cette garantie limitée ne s'applique pas :- aux pieces d'usure (par exemple, accumulateur) - aux produits dont le numero de série a eté effacé, ou qui ont été endommégés ou rendus inutilisables à la suite d'un accident - en cas de mauvaise utilisation, utilisation abusive ou toute autre cause externe.
- en cas d'utilisation hors des valeurs d'usage des paramétres, mentionnés dans le manuel utilisateur livre avec le produit
- en cas d'utilisation de pieces de rechange non fabriquées ou non vendues par Adam Hall
- en cas de modification ou de réparation non assurée par Adam Hall
Ces termes et conditions constituent l'accord de garantie complet et exclusif entre vous et Adam Hall, concernant le produit de marque Adam Hall que vous avez achetié.
