PEABO - Mikrofon Palmer - Kostenlose Bedienungsanleitung

Marke	Palmer
Modell	PEABO (AB-O)
Produkttyp	Passiver Ausgangswähler
Anzahl der Eingänge	1
Eingangsstecker	XLR Buchse
Anzahl der Ausgänge	2
Ausgangsstecker	XLR Stecker
Schaltung	Fußschalter, Dauerschaltung
Ausgangsanzeige	rote LED
Dämpfung (PAD)	Ausgang A: 15 dB; Ausgang B: 6 dB, 15 dB oder kumuliert 21 dB
Ground Lift	Ja, Schiebeschalter
Stromversorgung	9V Batterie (LR61) nur für LED
Gehäusematerial	lackierter Stahl
Breite	100 mm
Tiefe	120 mm
Höhe	60 mm
Gewicht (geschätzt)	0,5 kg
Empfohlene Verwendung	Dynamisches Mikrofon (keine Phantomspeisung erforderlich)
Pflege	Mit einem trockenen Tuch reinigen
Nutzungsbedingungen	Feuchtigkeit und Wärmequellen vermeiden
Reparaturen	Nur von qualifiziertem Personal reparieren lassen
Garantie	2 bis 3 Jahre je nach Händler

Häufig gestellte Fragen - PEABO Palmer

Wie verwende ich den PEABO?

Schließen Sie Ihre Quelle an den XLR-Eingang an und wählen Sie dann mit dem Fußschalter den Ausgang A oder B. Die LED zeigt den aktiven Ausgang an. Verwenden Sie die Pads, um das Signal bei Bedarf abzuschwächen.

Benötigt der PEABO eine Stromversorgung?

Nein, der Audiopegel ist passiv. Eine 9V-Batterie wird nur zur Stromversorgung der Auswahl-LED benötigt.

Kann ich ein Kondensatormikrofon mit dem PEABO verwenden?

Nein, da der PEABO keine Phantomspeisung liefert. Verwenden Sie nur dynamische oder Bändchenmikrofone.

Wie stelle ich die Dämpfung ein?

Verwenden Sie die PAD-Schalter an jedem Ausgang: Ausgang A: 15 dB; Ausgang B: 6 dB oder 15 dB (kumuliert 21 dB möglich).

Wozu dient der Ground Lift?

Er unterbricht die Masse am Ausgang B, um Brummschleifen (Masse-Schleifen) bei der Verbindung mehrerer Geräte zu vermeiden.

Kann ich den PEABO als Signalverteiler verwenden?

Ja, es leitet das Eingangssignal an einen der beiden ausgewählten Ausgänge weiter. Es teilt das Signal nicht gleichzeitig auf.

Wie wechsle ich die Batterie?

Öffnen Sie das Batteriefach, das sich normalerweise unter dem Gerät befindet. Legen Sie eine 9V LR61-Batterie unter Beachtung der Polarität ein.

Ist der PEABO mit Line-Pegeln kompatibel?

Ja, er akzeptiert Line- und Mikrofonsignale. Die Pads ermöglichen die Pegelanpassung.

Was tun, wenn die LED nicht leuchtet?

Überprüfen Sie die Batterie. Wenn die Batterie in Ordnung ist, die LED aber nicht leuchtet, wenden Sie sich an einen Reparaturdienst.

Wie reinige ich den PEABO?

Verwenden Sie ein trockenes, weiches Tuch. Vermeiden Sie Flüssigkeiten und Lösungsmittel.

BEDIENUNGSANLEITUNG PEABO Palmer

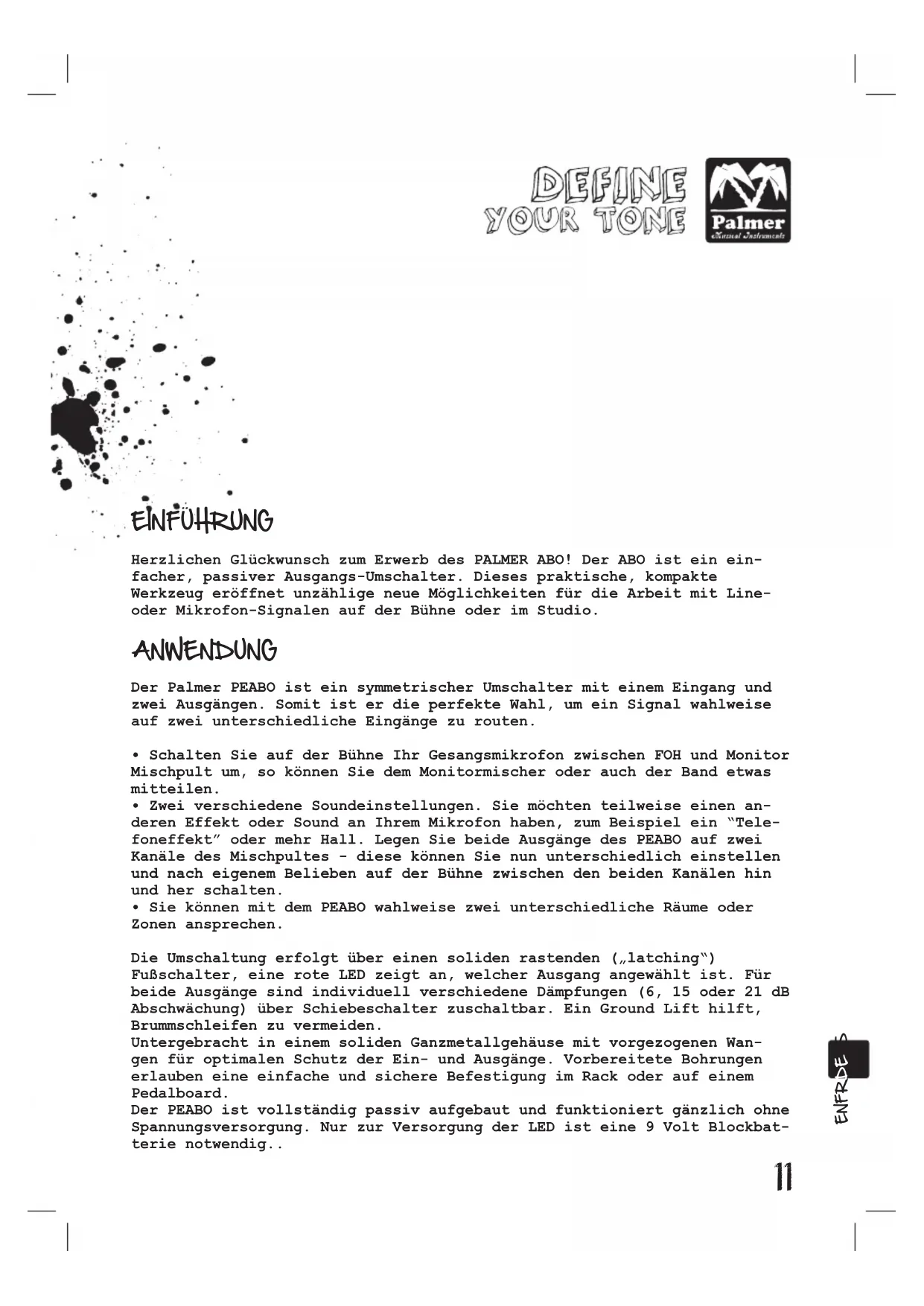

Herzlichen Glückwunsch zum Erwerb des PALMER ABO! Der ABO ist ein einfacher, passiver Ausgangs-Umschalter. Dieses praktische, kompakte Werkzeug eröffnet unzählige neue Möglichkeit für die Arbeit mit Lineoder Mikrofon-Signalen auf der Bühne oder im Studio.

ANWENDUNG

Der Palmer PEABO ist ein symmetrischer Umschalter mit einem Eingang und zwei Ausgängen. Somit ist er die perfekte Wahl, um ein Signal wahlweise auf zwei unterscheidliche Eingänge zu routen.

• Schalten Sie auf der Bühne Ihr Gesangsmikrofon zwischen FOH und Monitor Mischpult um, so können Sie dem Monitorischer oder auch der Band etwas mitteilen.
• Zwei verschiedene Soundeinstellungen. Sie möchten teilweise einen anderen Effekt oder Sound an Ihr hem Mikrofon haben, zum Beispiel ein "Telefoneffekt" oder mehr Hall. Legen Sie beide Ausgänge des PEABO auf zwei Kanäle des Mischpultes - diese können Sie nun unterschiedlich einstellen und nach eigenen Belieben auf der Bühne zwischen den beiden Kanälen hin und her schalten.
• Sie können mit dem PEABO wahlweise zwei unterschiedliche Räume oder Zonen anspruchen.

Die Umschaltung erfolgt über einen soliden rastenden ("latching") Fußschalter, eine rote LED zeigt an, welcher Ausgang angewählt ist. Für beiden Ausgänge sind individuell verschiedene Dämpfungen (6, 15 oder 21 dB Abschwächung) über Schiebeschalter zuschaltbar. Ein Ground Lift hilft, Brummschleifen zu vermeiden.

Untergebracht in einem soliden Ganzmetallgehäuse mit vorgezogenen Wangen für optimalen Schutz der Ein- und Ausgänge. Vorbereitete Bohrungen erlauben eine einfache und sichere Befestigung im Rack oder auf einem Pedalboard.

Der PEABO ist vollständig passiv aufgebaut und Funktioniert gänzlich ohne Spannungsversorgung. Nur zur Versorgung der LED ist eine 9 Volt Blockbatterie notwendig..

WICHTIGESICHERHEITSHINWEISE

1) Lesen Sie diese Anleitung, bevor Sie das Gerät benutzen.
2) Befolgen Sieitte alle Sicherheitswannungen und bewahren Sie diese Anleitung zu Referenzzwecken auf.
3) Folgen Sie allen Anweisungen.
4) Betreiben Sie das Gerät nicht in der Nähe von Wasser oder bei Feuchtigkeit.
5) Verwenden Sie zum Säubern ein trockenes Tuch.
6) Stellen Sie das Gerät nicht in der Höhe von Hitzequellen wie Heizlüftern, Wärmespeichern, Öfen oder anderen Wärme produzierenden Geräten auf.
7) Verwenden Sie ausschließlich vom Hersteller empfohlenen Erweiterungen/ Zubehörerteile.
8) Wenden Sie sich im Service-Fall immer an qualifiziertes Fachpersonal. Der Service-Fall tritt ein, wenn das Gerät in irgendeiner Form beschädigt wurde, wenn Flüssigkeiten oder Gegenstände in das Gehäuse-Innere gelangt sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war oder wenn es nicht normal arbeitet oder heruntergefallen ist.

VERSUCHEN SIE NICT, DIESES GERAT SELBST ZU WARTEN. LASSEN SIE REPARATUREN AUSSCHLIESSLICH VON QUALIFIZIERTEM SERVICEPERSONAL DURCHFühREN. NEHMEN SIE KEINE INTERNEN MODifikATIONEN ODER ÄNDERUNGEN AN DIESEM GERAT VOR UND TAUSCHEN SIE IN KEINEM FALL DIE INTERNEN ELEKTRISCHEN KOMPONENTEN. BEI NICTBEACHTUNG DIESER HINWEISE BESTEHT DIE GEGAHR VON STROMSCHLAGEN, UND DIE GARANTIE FÜR DIESES GERAT ERLISCHT.

Aufgrund der permanenten Weiterentwicklung der Produkte durch PALMER konnen die technischen Spezifikationen und das Design ohne vorherige Ankündigung verändert werden. Veränderungen an bestehenden Produkte konnen von Zeit zu Zeit ohne vorherige Ankündigung vorgenommen werden.

OBERFLÄCHE

DEFINE YOUR TONE

GROUND LIFT SCHALTER

Mit dem ABO konnen Sie zwei Geräte (z. B. zwei Mixer) mit einander verbinden, die beiden am Stromnetz angeschlossen sind. In dieser Konfiguration kann eine Brummschleife entstehen. Sollte das der Fall sein, konnen Sie mit diesen Schalter die Masse des zweiten Ausgangs entkoppeln.

2 SCHALTER

Mit diesen Schalter schalten Sie zwischen den beiden Ausgängen um. Der Schalter rastet ein und die LED zeigt, welcher Ausgang aktiv ist.

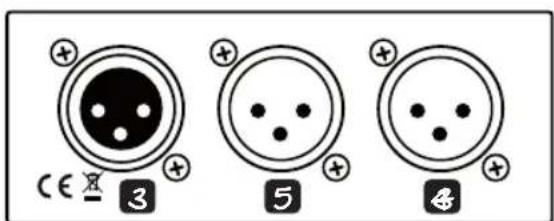

3 INPUT

(Hinweis: Nur für dynamische Mikrofone und solche, die keine Phantomspeisung benötigen.) Schließen Sie ein Mic- oder Line-Signal an thisem Eingang an. Ausgänge: Das Eingangssignal wird wahlweise auf Ausgang A oder B (LED leuchtet) geschaltet.

4 PAD OUTPUTA

Mit thisem Schalter dampfen Sie Ausgang A um 15 dB.

5 PAD OUTPUTB

Für eine großere Flexibilität kann das Pad für Ausgang B in zwei Stufen (15 dB oder 6 dB) geschaltet werden. Beide Schalter können gleichzeitig aktiviert werden und sorgen so für eine maximale Dämpfung.

6 LED

LED: These LED leuchtet, wenn Output B ausgewählt ist (Anmerkung: Eine Batterie muss eingesetzt sein).

SPEZifikATIONEN

Artikelnummer peabo
Produkt-Typ: Umschalter
Typ: passiv
Schaltfunktion: Ausgangs-Umschalter
Anzahl der Kanäle 2
Anzahl der Eingänge: 1
Eingangsbuchsen: XLR
Anzahl der Ausgänge: 2
Ausgangsbuchsen: XLR
Übertrager-isolierte Ausgänge: nein
Bedienelemente: Ausgangs-Pad
Anzeigeelement: Kanal-Nummer
Stromversorgung: 9 V Block Batterie
Stromaufnahme: k. A.
Gehäusematerial: Stahlblech
Gehäuseoberfläche: pulverbesichertet
Breite: 100 mm
Tiefe: 120 mm
Höhe: 60 mm
