elde

2-Kanal DI-Box passiv

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast! Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broadcast entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!

Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik, sowie Studio, TV und Broadcast vorgesehen!

Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

▶ Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
- Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Gerät nur in der dafür vorgesehenen Art und Weise.
5. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

ERSTICKUNGSGEFAHR! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN AUSSER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!

EINFÜHRUNG

Die 2-kanalige DI-Box elde ist ein professionelles Werkzeug für Studio und Bühne, welches unsymmetrische Audiosignale unverfälscht in symmetrische Audiosignale wandelt. Die internen Übertrager bieten hervorragenden Dynamikumfang und ausgezeichnete Übersteuerungsfestigkeit. Die DI-Box wird als Verbindungsglied dafür verwendet, Saiteninstrumente mit Tonabnehmern, wie E-Akustik-Gitarren, E-Gitarren und E-Bässe, Instrumente mit Line-Ausgang, wie beispielsweise Keyboards, sowie Lautsprecherausgänge von Gitarren-verstärkern an symmetrische Eingänge eines Mischpults oder Audio-Interfaces anzuschließen. Audiosignale können mit Hilfe der DI-Box außerdem über weite Kabelwege brummfrei übertragen werden.

elde

2-Kanal DI-Box passiv

ANSCHLÜSSE UND BEDIENELEMENTE

1. INPUT 1 / INPUT 2

Audioeingang mit einer 6,3 mm Klinkenbuchse.

A. Schließen Sie ein Instrument mit Hilfe eines abgeschirmten Instrumentenkabels an.
B. Schließen Sie den Lautsprecherausgang eines Gitarrenverstärkers mit Hilfe eines Lautsprecherkabels an (Tipp: PAD-Schalter Nr. 4 drücken).

WARNUNG: Endstufen dürfen nicht im Brückenmodus (Bridge Mode) an der DI-Box betrieben werden.

WARNUNG: Wenn ein Verstärker an der DI-Box betrieben wird, muss die Masseverbindung zwischen und Ausgang getrennt sein (Schalter Nr. 5 in nicht gedrückter Position LIFT).

WARNUNG: Die Verstärkerleistung eines angeschlossenen Verstärkers darf maximal 120 W an 8 Ohm betragen!

ACHTUNG: Beim Verwenden eines Röhrenverstärkers: Im Schaltkreis der DI-Box befindet sich kein Lastwiderstand! Um Schäden am Verstärker zu vermeiden, muss vor dem Einschalten des Verstärkers ein entsprechender Gitarrenlautsprecher oder ein geeigneter Lastwiderstand an der Klinkenbuchse U mit Hilfe eines Lautsprecherkabels angeschlossen sein!

2. THRU 1 / THRU 2

Die Eingangssignale werden unverändert über die 6,3 mm Klinkenbuchsen ausgegeben.

3. OUTPUT 1 / OUTPUT 2

Symmetrische Audioausgänge mit männlichen 3-Pol XLR-Buchsen. Verwenden Sie symmetrische, abgeschirmte Kabel (z.B. Mikrofonkabel), um die DI-Box an symmetrische Eingänge eines Mischpults oder Audio-Interfaces anzuschließen.

4. PAD 1 / PAD 2 (Passive Attenuation Device)

Bringen Sie den entsprechenden Schalter in die gedrückte Position, um den Pegel des Ausgangssignals um 30 dB abzusenken. Das Absenken des Ausgangspegels ist erforderlich, wenn die Kanaleingangsstufe des angeschlossenen Mischpults oder Audio-Interfaces übersteuert wird.

5. LIFT / GND 1 - LIFT / GND 2

Schalter zum Trennen der Masseverbindung von Ein- und Ausgang des entsprechenden Kanals (Ground Lift). In der nicht gedrückten Position ist die Masseverbindung getrennt, die Verbindung besteht bei gedrückter Position. Die Fähigkeit, mit Hilfe des Ground Lift-Schalters eine Brummschleife zu verhindern, hängt von der Erdung der angeschlossenen Geräte ab. Es besteht daher die Möglichkeit, dass sowohl die eine, als auch die andere Schalterposition in der Lage ist, ein Brummen wirkungsvoll zu reduzieren bzw. zu beseitigen.

ACHTUNG: Das Anschließen von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie darauf, dass der Eingangskanal (Mischpult, Audio-Interface usw.), sowie am THRU-Ausgang angeschlossen Geräte bei Steckvorgängen stummgeschaltet sind. Andernfalls können Pegel von Störgeräuschen zu Schäden führen.

HINWEIS: Starke Magnetfelder können Brummen verursachen. Positionieren Sie die DI-Box daher nicht in der Nähe von starken Magnetfeldern (z.B. Netztrafo).

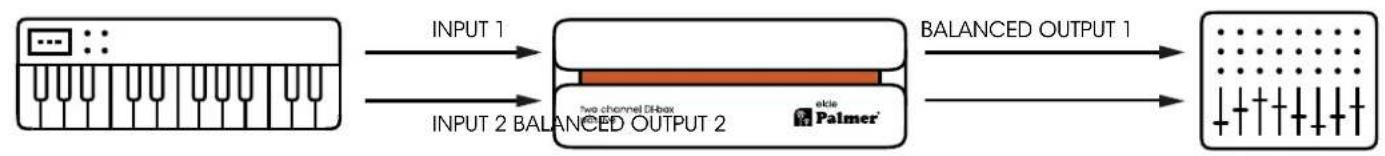

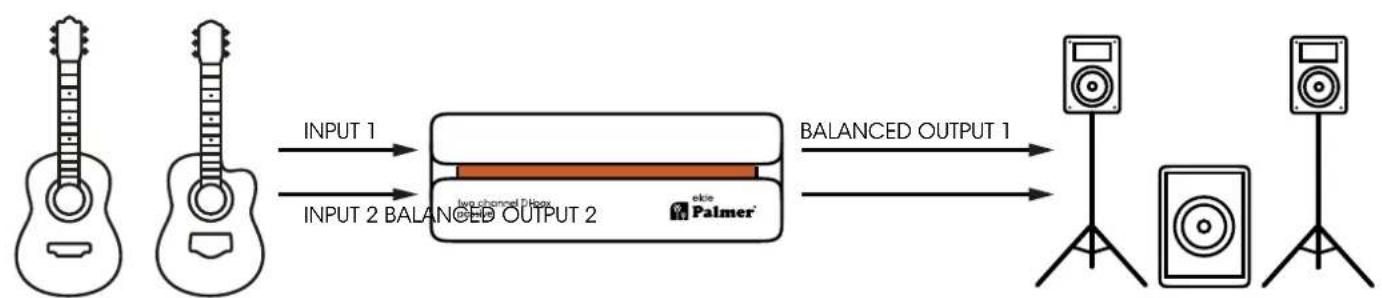

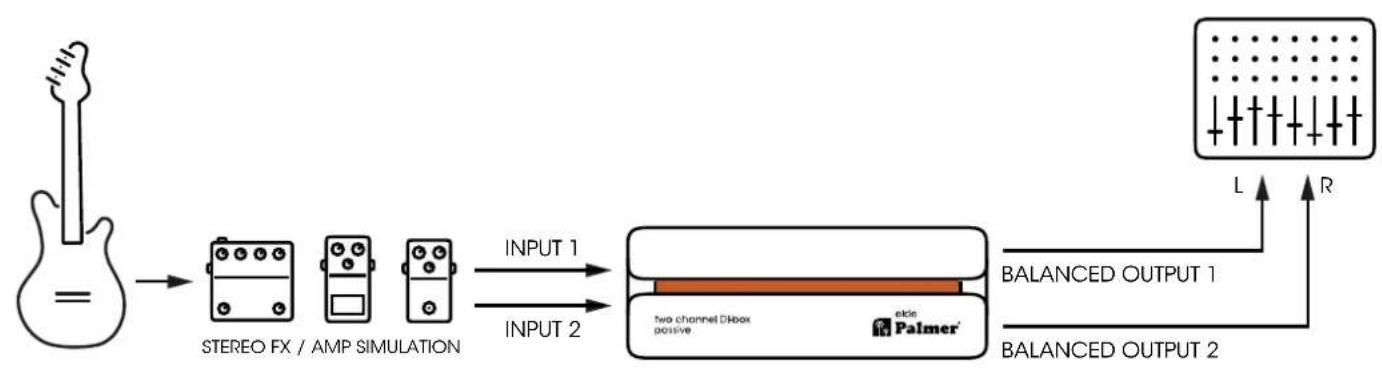

VERKABELUNGSBEISPIELE

TECHNISCHE DATEN

ALLGEMEIN

Artikelnummer PELDE
Produktart DI-Box
Anzahl Kanäle 2
Typ passiv
Übertrager isoliert Ja
Anzahl Eingänge 2
Eingangstyp unsymmetrisch
Eingangsanschlüsse 6,3 mm Klinke
Anzahl Ausgänge 2
Ausgangstyp symmetrisch
Ausgangsanschlüsse XLR
THRU-Ausgänge pro Kanal 1
Eingangsdämpfung (Pad) 0 dB / 30 dB
Ground/Lift Schalter Ja
Gehäuse Aluminium Strangguss
Abmessungen (H/B/T) 140 x 50 x 128 mm
Gewicht	0,66 kg
Umgebungstemperatur im Betrieb	-20°C...70°C
Relative Luftfeuchtigkeit	<80 %, nicht kondensierend
Enthaltenes Zubehör Gummifüße, Beschriftungsschild
AUDIO
Max. Eingangspegel (< 1% THD, 20 Hz)	+20 dBu
Max. Eingangspegel (< 1% THD, 1 kHz)	+32 dBu

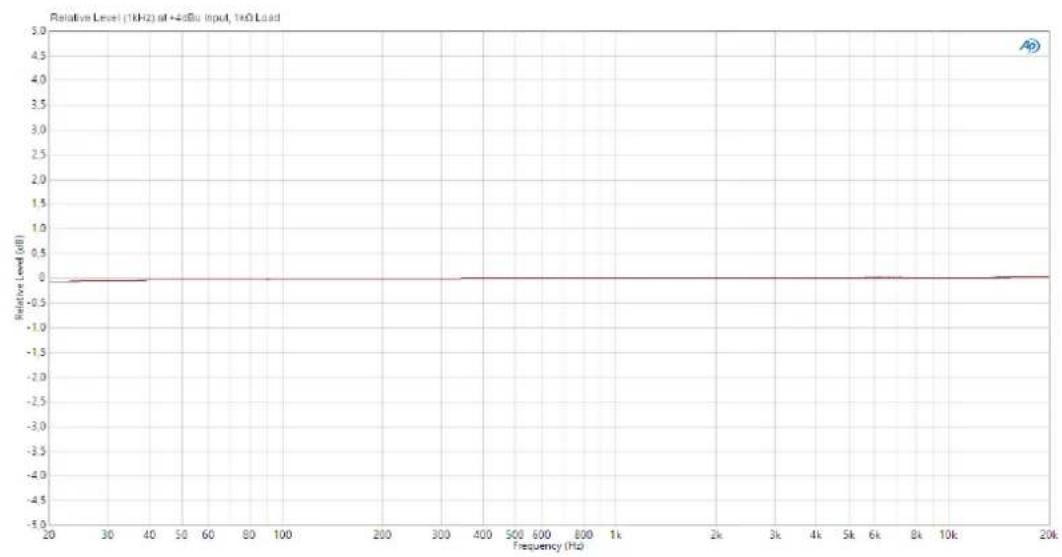

Frequenzgang (±2dB, relative 1kHz)	5 Hz - 80 kHz
Eingangsimpedanz (1 kHz, Setting: 0 dB PAD)	38,5 kΩ
Ausgangsimpedanz (1 kHz, Setting: 0 dB PAD)	25 Ω
THD (30 Hz, +4 dBu, unity, ungewichtet)	< 0,03 %
THD (1 kHz, +4 dBu, unity, ungewichtet)	< 0,002 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0,002 %
Übertrager-Verhältnis	10:1

Alle Messungen wurden mit einem Generator mit 600 Ω Ausgangsimpedanz und 1 kΩ symmetrischer Last durchgeführt.

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungs-betrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechen den regionalen Behörden.

BATTERIEN UND AKKUS:

1. Batterien und Akkus gehören nicht in den Hausmüll. Batterien und Akkus müssen über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden.
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze und Vorschriften.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.
4. Geräte mit Batterien oder Akkus, die nicht durch den Benutzer entfernt werden können, müssen an einer Sammelstelle für Elektrogeräte abgegeben werden.

HERSTELLERERKLÄRUNGEN

Herstellergarantie & Haftungsbeschränkung

Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-Mail. [e-mail] / +49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend):

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

RED (2014/53/EU)

CE-KONFORMITÄTSERKLÄRUNG

Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden. Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/heruntergeladen werden.
