| Type de produit | Boîte de direct (DI) 2 canaux passive |
| Marque | Palmer |
| Modèle | RIVER elde |
| Nombre de canaux | 2 |
| Type de circuit | Passif avec transformateur audio |
| Connecteurs d'entrée | 2 x jack 6,35 mm asymétriques |
| Connecteurs de sortie | 2 x XLR 3 points mâles symétriques |
| Sorties THRU | 2 x jack 6,35 mm (THRU 1 et THRU 2) |
| Atténuateur (Pad) | 0 dB / -30 dB par canal |
| Ground Lift | Oui, par canal (sélecteur LIFT/GND) |
| Niveau d'entrée max (20 Hz, <1% THD) | +20 dBu |
| Niveau d'entrée max (1 kHz, <1% THD) | +32 dBu |
| Réponse en fréquence (±2 dB) | 5 Hz - 80 kHz |
| Impédance d'entrée (1 kHz, Pad 0 dB) | 38,5 kΩ |
| Impédance de sortie (1 kHz, Pad 0 dB) | 25 Ω |
| THD (30 Hz, +4 dBu) | < 0,03 % |
| THD (1 kHz, +4 dBu) | < 0,002 % |
| Rapport du transformateur | 10:1 |
| Boîtier | Aluminium moulé monobloc |
| Dimensions (H x L x P) | 140 x 50 x 128 mm |
| Poids | 0,66 kg |
| Température de fonctionnement | -20°C à +70°C |
| Accessoires inclus | Pieds en caoutchouc, étiquette de repérage |
| Utilisation prévue | Événementiel, studio, TV, radio (usage professionnel) |
| Entretien | Nettoyer avec un chiffon sec. Ne pas utiliser de produits agressifs. |
FOIRE AUX QUESTIONS - RIVER elde Palmer
Questions des utilisateurs sur RIVER elde Palmer
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Microphone au format PDF gratuitement ! Retrouvez votre notice RIVER elde - Palmer et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RIVER elde de la marque Palmer.
MODE D'EMPLOI RIVER elde Palmer
Laissez vos signaux couler, naturellement et puissamment comme une rivière ! La série River illustre cette expression jusque dans les moindres détails : elle utilise des circuits audio de haute précision, conçus par nos ingénieurs maintes fois récompensés, afin de garantir que votre son atteindra sa destination - le cœur de vos auditeurs.
C'est là précisément la vocation de Palmer®. Depuis 1980, nous fabriquons des outils audio destinés à une utilisation professionnelle sur scène, en radio/télévision et en studio. Les musiciens et ingénieurs du son du monde entier apprécient nos solutions développées en Allemagne pour leur respect des signaux audio et leur pureté sonore - un son aussi pur, clair et vivant que l'eau d'une rivière ! Alors quoi de plus logique que de donner aux différents modèles de la série River des nom de rivières allemandes ?
Regardez sur une carte de l'Allemagne : l'Elde coule sur 208 kilomètres à travers le Land de Mecklembourg-Poméranie occidentale. Merci d'avoir acheté l'elde ! Nous espérons que vous apprécierez cet exemple de l'ingénierie allemande. Soyez fidèle à votre son !
elde
Boîte de direct (DI) 2 canaux passive
UTILISATION PRÉVUE
Ce produit est un appareil destiné à l'événementiel, le studio d'enregistrement, la télévision et la radio.
Ce produit a été développé pour une utilisation professionnelle dans les domaines de l'événementiel, du studio d'enregistrement, de la télévision et de la radio. Il ne convient pas à une utilisation domestique.
En outre, ce produit est exclusivement destiné à des utilisateurs qualifiés possédant des connaissances spécialisées en matière de technologie événementielle, de studio d'enregistrement, de télévision et de radio.
L'utilisation du produit en dehors du contexte technique et des conditions de fonctionnement spécifiées est considérée comme inappropriée. Toute responsabilité pour les dommages et les dégâts causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée est exclue.
Le produit ne convient pas :
À une utilisation par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d'expérience et de connaissances. Aux enfants (les enfants doivent être informés qu'ils ne doivent pas jouer avec l'appareil).
CONSIGNES DE SÉCURITÉ
- Lisez attentivement ces instructions.
- Conservez toutes les informations et instructions en lieu sûr.
- Suivez les instructions.
- N'utilisez l'appareil que de la manière prescrite.
- N'ouvrez pas l'appareil et n'effectuez aucune modification.
RISQUE D'ÉTOUFFEMENT ! GARDER HORS DE PORTÉE DES ENFANTS ! CE PRODUIT CONTIENT DE PETITS COMPOSANTS ET DES MATÉRIAUX D'EMBALLAGE SUSCEPTIBLES D'INGESTION ! LES SACS EN PLASTIQUE DOIVENT ÊTRE TENUS HORS DE PORTÉE DES ENFANTS !
INTRODUCTION
La boîte de direct (DI) 2 canaux elde est un outil professionnel pour le studio et la scène, qui convertit les signaux audio asymétriques en signaux audio symétriques, sans aucune altération. Le résultat est une gamme dynamique étendue et une excellente résistance à l'écrêtage. La boîte de direct (DI) 2 canaux elde permet de relier dans les meilleures conditions, sans aucune altération du signal audio, des instruments à cordes dotés de capteurs – par exemple, les guitares électro-acoustiques, les guitares électriques et les basses électriques –, des instruments avec sorties ligne, tels que les claviers, et des sorties haut-parleur des amplificateurs de guitare, aux entrées symétriques d'une console de mixage ou d'une interface audio. La boîte de direct permet également de transporter des signaux audio sur de grandes longueurs de liaison sans ronflette ni parasites.

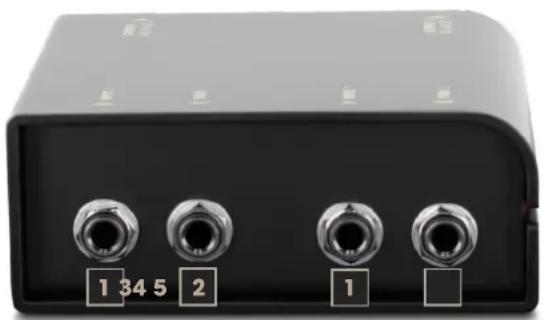

elde
Boîte de direct (DI) 2 canaux passive
Entrée audio sur embase jack 6,35 mm.
A. Connectez un instrument à l'aide d'un câble d'instrument blindé.
B. Connectez la sortie haut-parleur d'un amplificateur de guitare à l'aide d'un câble de haut-parleur. (Conseil : appuyez sur le sélecteur PAD n° 4).
AVERTISSEMENT: L'amplificateur branché sur la boîte de direct pas travailler en mode bridgé (pont).
AVERTISSEMENT: Lorsque vous utilisez un amplificateur avec la boîte de direct, est utilisé à l'aide du boîtier DI, la liaison de masse entre l'entrée et la sortie doit être coupée (sélecteur n°6 en position LIFT, non enfoncée).
AVERTISSEMENT: La puissance maximale de l'amplificateur connecté ne doit pas dépasser 120 W sur 8 ohms.
ATTENTION: Dans lecas d'un amplificateur guitare à lampe ; le circuit de la boîte de direct ne contient pas de résistance de charge. Pour éviter d'endommager l'amplificateur, vous devez, avant de l'allumer, insérer un haut-parleur de guitare approprié ou une résistance de charge de valeur adaptée sur le jack, à l'aide d'un câble haut-parleur.
2. THRU 1 / THRU 2
Les signaux d'entrée sont renvoyés sans modification sur les embases jack 6,35 mm.
3. OUTPUT 1 / OUTPUT 2
Sorties symétriques sur embases XLR 3 points mâles. Utilisez un câble audio symétrique blindé (par exemple, un câble micro) pour connecter la boîte de direct à l'entrée symétrique d'une console de mixage ou d'une interface audio.
4. PAD 1 / PAD 2 (atténuateur passif)
Placez le sélecteur correspondant en position enfoncée pour atténuer le niveau du signal de sortie de 30 dB. Atténuer le niveau de sortie est nécessaire si l'étage d'entrée de la voie de la table de mixage ou du canal de l'interface audio connectée est saturé.
5. LIFT / GND 1 - LIFT / GND 2
Sélecteur de levage de masse, permettant d'interrompre la liaison de masse entre l'entrée et de la sortie (Ground Lift) En position non enfoncée, la connexion masse audio/terre du châssis/secteur est interrompue ; elle est établie lorsque le sélecteur est enfoncé. Selon que l'appareil connecté est relié à la terre ou non, le sélecteur de levage de masse (ground lift) peut permettre d'éviter des ronflettes (boucles de masse). Selon le cas, la réduction/élimination de ronflettes peut survenir lorsque le sélecteur se trouve en position haute ou basse.
ATTENTION: L'insertion de connecteurs dans les embases peut provoquer un bruit parasite de fort niveau Assurez-vous que les canaux d'entrée le canal d'entrée (console de mixage, interface audio, etc.), ainsi que la sortie THRU, sont coupés (Mute) lors de la connexion. Dans le cas contraire, les bruits parasites de au élevé survenant lors de l'insertion des connecteurs peuvent endommager vos enceintes ou autres appareils.
REMARQUE : Les champs magnétiques intenses peuvent provoquer des bourdonnements. Par conséquent, ne placez pas la boîte de direct à proximité de champs magnétiques intenses (par exemple, rayonnés par un transformateur secteur).

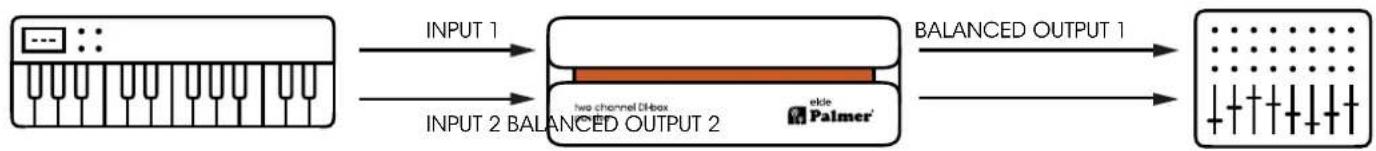

EXEMPLES DE CÂBLAGE
CARACTÉRISTIQUES TECHNIQUES
GÉNÉRALITÉS
Référence produit PELDE
| Type de produit Boîte de direct |
| Nombre de canaux 2 |
| Type passive |
| Isolation par transformateur audio oui |
| Nombre d'entrées 2 |
| Type d'entrée asymétrique |
| Connecteurs d'entrée jack 6,35 mm |
| Nombre de sorties 2 |
| Type de sortie symétrique |
| Connecteurs de sortie XLR |
| Sorties THRU par canal 1 |
| Atténuateur d'entrée (Pad) 0 dB / 30 dB |
| Sélecteur de levage de masse (Ground Lift) | oui |
| Boîtier | Aluminium moulé monobloc |
| Dimensions (HxLxP) | 140 x 50 x 128 mm |
| Poids | 0,66 kg |
| Température ambiante de fonctionnement | -20°C à +70°C |
| Humidité relative de l'air | < 80 % sans condensation |
| Accessoires inclus | Pieds en caoutchouc, étiquette de repérage |
AUDIO
| Niveau maximal d'entrée (< 1% THD, à 20 Hz) | +20 dBu |
| Niveau maximal d'entrée(< 1% THD, à 1 kHz | +32 dBu |
| Réponse en fréquence (±2 dB, réf. 1 kHz) | 5 Hz - 80 kHz |
| Impédance d'entrée (à 1 kHz, réglage : 0 dB PAD) | 38,5 kΩ |
| Impédance de sortie (à 1 kHz, réglage : 0 dB PAD) | 25 Ω |
| Distorsion harmonique (THD) (à 30 Hz, +4 dBu, gain unitaire, < 0,03 % non pondéré) |
| Distorsion harmonique (THD) (à 1 kHz, +4 dBu, gain unitaire, < 0,002 % non pondéré) |
| Distorsion par intermodulation (IMD) (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dB) | < 0,002 % |
| Rapport du transformateur | 10:1 |
Toutes les mesures ont été effectuées avec un générateur possédant une impédance de sortie de 600 Ω sur une charge symétrique de 1 kΩ.
- Les emballages peuvent être amenés au circuit de recyclage via les voies de collecte habituelles.
- Veuillez séparer l'emballage du produit conformément à la législation et la réglementation sur le recyclage dans votre pays.
APPAREIL :
-
Cet appareil est soumis à la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version actuellement en vigueur. Directive DEEE Waste Electrical and Electronical Equipment. Les appareils usagés ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé doit être éliminé par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets. Veuillez respecter la réglementation en vigueur dans votre pays !
-
Veillez à respecter la législation relative à l'élimination des déchets en vigueur dans votre pays.
- En tant que client particulier, vous pouvez vous procurer des informations sur les possibilités d'élimination respectueuses de l'environnement auprès du distributeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes.
PILES ET BATTERIES :
- Les piles et batteries ne doivent pas être jetées avec les ordures ménagères. Les piles et batteries usagées doivent être éliminées par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets.
- Veillez à respecter la législation relative à l'élimination des déchets dans votre pays.
- En tant que client privé, vous pouvez obtenir des informations sur possibilités d'élimination respectueuses de l'environnement par le biais du revendeur chez qui le produit a été acheté ou par l'intermédiaire des autorités régionales correspondante.
- Les appareils munis de piles ou de batteries qui ne peuvent pas être retirées par l'utilisateur doivent être déposés dans un point de collecte pour appareils électriques.
DÉCLARATIONS DU FABRICANT
Garantie du fabricant et limitation de responsabilité Adam Hall GmbH
Adam-Hall-Tr. 1
D-61267 Neu Anspach
E-mail : Info@adamhall.com / +49 (0)6081 / 9419-0.
Vous trouverez nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sur Internet à l'adresse suivante :
En cas de panne, contactez votre partenaire commercial.
CONFORMITÉ CE
Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes(si applicables) :
Directive basse tension (2014/35/UE)
Les déclarations de conformité pour les produits qui sont soumis aux directives LVD, EMC, RoHS peuvent être demandées à l'adresse info@adamhall.com. Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/.
DÉCLARATION FCC
Cet appareil est conforme à la partie 15 des règles de la FCC.
L'opération est soumise aux deux conditions suivantes :
(1) cet appareil ne doit pas causer d'interférences nuisibles, et
(2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement non souhaité
SOUS RÉSERVE DE FAUTES D'IMPRESSION ET D'ERREURS, AINSI QUE DE MODIFICATIONS TECHNIQUES OU AUTRES !
