Epic MFW9800TK - Machine à laver MAYTAG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver à chargement frontal
Marque	Maytag
Modèle	Epic MFW9800TK
Dimensions (H × L × P)	Environ 96,5 cm × 68,6 cm × 76,2 cm (sans piédestal)
Poids total (avec eau et charge)	Jusqu'à 180 kg
Alimentation électrique	120 V, 60 Hz, CA, 15 ou 20 A, prise à 3 alvéoles reliée à la terre
Capacité	Super capacité (sans agitateur)

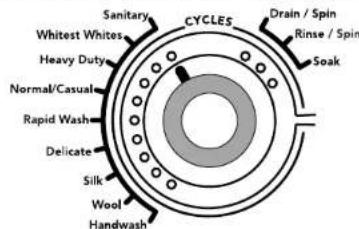

Programmes de lavage	Sanitaire, Blancs les plus blancs, Service intense, Normal/Tout-aller, Lavage rapide, Délicat, Soie, Laine, Lavage à la main, Trempage, Rinçage/Essorage, Vidange/Essorage
Vitesses d'essorage	Jusqu'à 5 vitesses (Extra élevée, Haute, Moyenne, Basse, Extra basse, Pas d'essorage)
Température d'eau	Super chaude, Chaude, Tiède, Froide ; commande automatique de la température
Type de détergent recommandé	Haute efficacité (HE) uniquement
Distributeur	4 compartiments : prélavage Oxi, lavage principal, agent de blanchiment, assouplissant
Fonctions spéciales	Ajouter un vêtement (8 min), verrouillage des commandes, chauffe-eau intégré, détection dynamique de déséquilibre, système anti-mousse
Matériau du tambour	Acier inoxydable de qualité commerciale
Système de vidange	Tuyau de vidange (jusqu'à 2,4 m de hauteur) ; compatible évacuation murale, au sol ou évier
Pression d'eau requise	20-100 lb/po² (137,9-689,6 kPa)
Options disponibles	Prélavage Oxi, Trempage automatique, Rinçage supplémentaire, Rinçage/Maintien
Pieds réglables	Oui, avec écrous de blocage
Piédestal optionnel	Disponible en blanc, noir ou bleu, hauteur 10" ou 15,5"
Kit de superposition	Disponible (réf. 8212640) pour superposer avec sèche-linge
Entretien du joint	Nettoyer avec une solution d'eau de Javel diluée (1/4 tasse pour 1 gallon d'eau tiède)
Garantie	1 an, limitée (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - Epic MFW9800TK MAYTAG

Quel type de détergent utiliser avec la Maytag Epic MFW9800TK ?

Utilisez exclusivement un détergent Haute efficacité (HE). Les détergents non HE produisent trop de mousse, ce qui peut allonger les cycles et endommager l'appareil.

Comment ajouter un vêtement oublié en cours de cycle ?

Appuyez sur PAUSE/OFF pendant que le voyant Add A Garment est allumé (8 premières minutes). Ouvrez la porte, ajoutez le vêtement, refermez la porte et sélectionnez HOLD TO START.

Que faire si le code d'erreur 'F02' s'affiche ?

Ce code indique un problème de vidange. Annulez le cycle en appuyant deux fois sur PAUSE/OFF. Vérifiez que le tuyau de vidange n'est pas plié, obstrué ou gelé, et qu'il ne dépasse pas 2,4 m de hauteur.

Comment nettoyer le tiroir distributeur ?

Appuyez sur le levier de dégagement dans le compartiment de prélavage Oxi pour retirer le tiroir. Lavez les pièces à l'eau courante, puis remontez le tout. Nettoyez-le régulièrement pour éviter les mauvaises odeurs.

La machine vibre ou bouge anormalement, que vérifier ?

Assurez-vous que les quatre pieds sont correctement réglés et bloqués contre la caisse. Vérifiez que le sol est de niveau et robuste (contreplaqué de 19 mm recommandé). Évitez de laver un seul article volumineux.

Puis-je utiliser de l'eau de Javel dans le distributeur ?

Oui, versez de l'eau de Javel liquide (maximum 80 mL) dans le compartiment marqué 'agent de blanchiment'. Il sera distribué automatiquement lors du premier rinçage. N'utilisez pas d'eau de Javel en poudre dans ce compartiment.

Comment installer la machine sous un comptoir ?

Prévoyez un espacement d'au moins 2,5 cm de chaque côté pour réduire le bruit. Le sol doit supporter 180 kg. Respectez les dégagements indiqués dans le manuel pour l'ouverture de la porte et la ventilation.

Que signifie le message 'SUD' sur l'écran ?

'SUD' indique qu'un excès de mousse a été détecté. La machine lance automatiquement une procédure anti-mousse qui prolonge le cycle. Utilisez uniquement un détergent HE pour éviter cela.

Comment entretenir la machine pendant une absence prolongée ?

Débranchez l'appareil, fermez les robinets d'eau, et laissez la porte entrouverte pour ventiler. En climat froid, ajoutez 1 litre d'antigel pour camping-car dans le tambour et lancez un cycle vidange/essorage.

La porte reste verrouillée en fin de cycle, que faire ?

Si de l'eau reste dans le tambour, sélectionnez DRAIN/SPIN pour vidanger. La porte se déverrouillera automatiquement après la vidange. Si le problème persiste, vérifiez qu'aucun programme n'est en cours.

MODE D'EMPLOI Epic MFW9800TK MAYTAG

Outilage et pièces. 55 Options. 56 Exigences d'emplacement 57 Système de vidange 59 Spécifications électrodes. 59

INSTRUCTIONS D'INSTALLATION 60

Élimination des accessoires de transport 60 Raccordement des tuyaux d'alimentation 61 Acheminement du tuyau de vidange 61 Immobilisation du tuyau de vidange. 62 Réglage de l'aplomb de la laveuse. 62 Achever l'installation 62

CHARACTERISTIQUES ET AVANTAGES 63

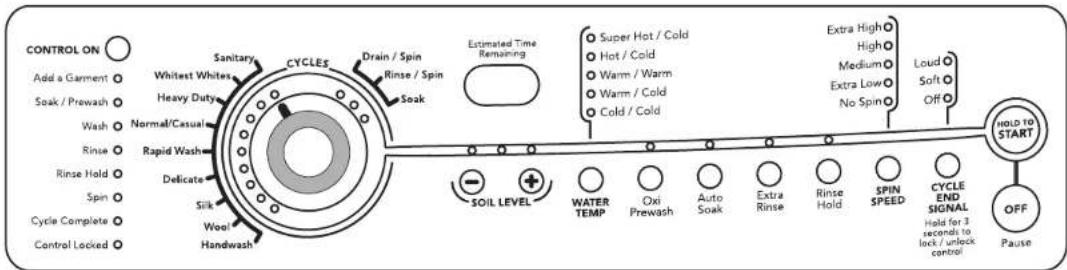

UTILISATION DE LA LAVEUSE. 64

Mise en marche de la laveuse. 64 Utilisation du détergent approprié. 64 Utilisation du distributeur. 65 Pause ou remise en marche. 67 Changement des programmes, options et modificateurs. 67 Témoins lumineux. 67 Programmes. 68 Options. 70 Modificateurs. 71 Guide de lessivage. 72

CONSEILS DE LESSIVAGE. 73

Chargement 73

ENTRETIEN DE LA LAVEUSE 74

Nettoyage de la laveuse. 74 Tuyaux d'arrivée d'eau 74 Précautions à prendre avant les vacances, un entretien ou un déménagement 74

DEPANNAGE 75

Aux États-Unis. 78 Au Canada. 78

GARANTIE 79

Vérifiez le suivant :

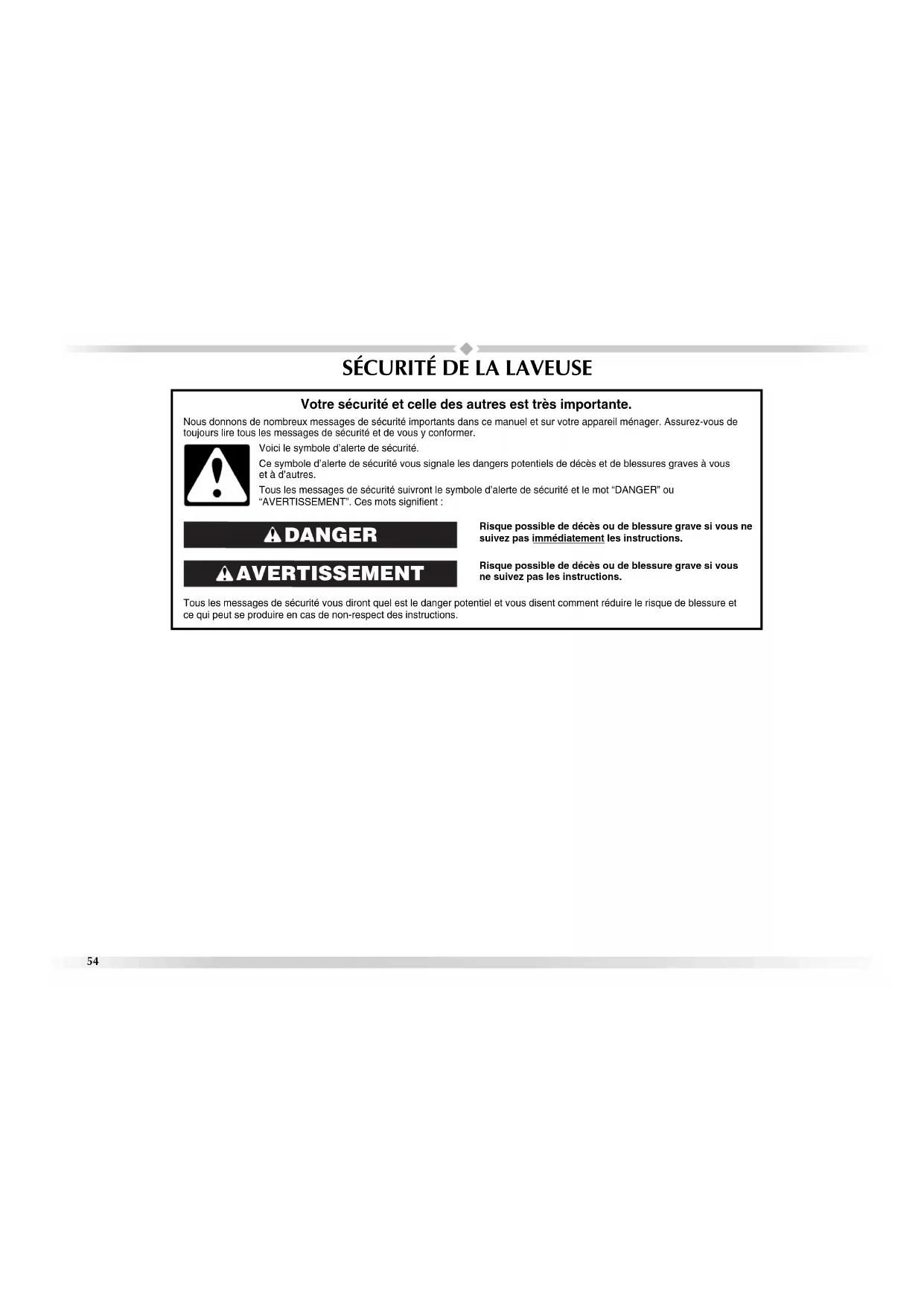

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivent le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Instructions de sécurité importantes

AVERTISSEMENT : Pour réduire les risques d'incendie, d'électrocution ou de blessures lors de l'utilisation de la laveuse, suivre les précautions fondamentales dont les suivantes :

Lire toutes les instructions avant d'utiliser la laveuse. - Ne pas laver des articles qui ont été nettoyés ou lavés avec de l'essence ou imbibés d'essence, solvants de nettoyage à sec, ou autres substances inflammables ou explosives; ces substances peuvent émettre des vapeurs susceptibles de s'enflammer ou d'exploser. - Ne pas ajouter d'essence, solvant de nettoyage à sec ou autre produit inflammable ou explosif dans l'eau de lavage. Ces substances peuvent émettre des vapeurs susceptibles de s'enflammer ou d'exploser. - Dans certaines conditions, de l'hydrogène gazeux peut se former dans un circuit d'eau chaude qui n'a pas été utilisé pendant 2 semaines ou plus. LE GAZ HYDROGENE EST EXPLOSIBLE. Si le circuit d'eau chaude n'a pas été utilisé pendant une telle période, avant d'utiliser la laveuse, ouvrir tous les robinets d'eau chaude et laisser l'eau s'écouler pendant plusieurs minutes par chaque robinet. Ceci permettra l'évacuation de l'hydrogène gazeux accumulé. Comme ce gaz est inflammable, ne pas fumer ou utiliser une flamme nue au cours de cette période.

• Ne pas laisser des enfants jouer sur ou à l'intérieur de la laveuse. Bien surveiller les enfants lorsque la laveuse est utilisée à proximité d'enfants. Avant de mettre la laveuse au rebut ou hors de service, enlever la porte ou le couvercle.
• Ne pas tenter d'atteindre un article à l'intérieur de la cuve de la laveuse lorsque le tambour, la cuve ou l'agitateur est en mouvement.
• Ne pas installer ou remettre cette laveuse à un endroit où elle serait exposée aux intempéries.
• Ne pas modifier les organes de commande.
• Ne pas réparer ou remplacer un composant quelconque de la laveuse, ni entreprendre une opération de service, si ce n'est spécifiquement recommandé dans ce manuel ou dans un manuel d'instructions de réparations destiné à l'utilisateur; il est alors essentiel que la personne concernée comprenne instructions et soit compétente pour les exécuter. Voir "Spécifications électriques" pour les instructions de liaison à la terre.

Exigences d'installation

Rassembler les outils et pièces nécessaires avant de commencer l'installation. Les pièces fournies se trouvent dans le tambour de la laveuse.

Outils nécessaires pour raccorder les tuyaux d'arrivée d'eau

Pince (ouverture jusqu'à 1%e [39,5 mm]) Lampe de poche (facultative)

Outils nécessaires pour l'installation

Clés plates de 17 mm et de 13 mm ■ Niveau ■ Bloc de bois Règle à mesurer

Pièces fournies :

A. Support du tuyau de vidange B. Tuyau d'arrivée d'eau (2) C. Rondelles du tuyau d'arrivée d'eau (4)

D. Bouchon du trou du boulon de transport (4) E. Courroie perlée

Autres pièces

Il se peut que l'installation nécessite des pièces supplémentaires. Pour acheter l'un des articles indiqués ici, composer le numéro sans frais indiqué sur la couverture ou à la section "Assistance ou service".

Si vous avez Vous devrez acheter
Évier de buanderie ou tuyau de rejet à l'égout plus haut que 96" (2,4 m)	Système de pompé deuisard si non déjà disponible)
Égout surélevé Évier de vidange standard de 20 gal. (76 L) de 30" (76,2 cm) de hauteur ou évier utilisaire et pompé deuisard(dispônbles chez votre fournisseur local d'articles de plomberic)
Égout au plancher Brise-siphon, Pièce numéro 285834, tuyau de vidange supplémentaire, Pièce numéro 8318155 et kit de connexion, Pièce numéro 285835
Tuyau de vidange trop court	Trousse de rallongudeu tuyau de vidange de 4 pi (1,2 m), Pièce numéro 285863
Robinets d'eau hors d'atteinte des tuyaux d'admission	2 tuyaux d'admission d'eau plus longs : 6 pi (1,8 m) - Pièce numéro 76314, 10 pi (3 m) - Pièce numéro 350008

Piédestal

Un piédestal augmentera la hauteur totale de la laveuse pour une hauteur totale d'environ 53,5" (135,9 cm).

Piédestal facultatif

Le piédestal est disponible en plusieurs couleurs.

Pour commander, téléphoner au marchand chez qui la laveuse a été achetée ou se référer à la section "Assistance ou service".

Hauteur du piédestal Couleur Numéro de pièce

10" (25,4 cm) Blanc MHP1000SQ

10" (25,4 cm) Noir MI IP1000SB

15,5" (39,4 cm) Blanc MHP1500SQ

15,5" (39,4 cm) Noir MI IP1500SB

15,5" (39,4 cm) Bleu MHP1500SK

Ensemble de superposition

Prévoyez-vous de superposer votre laveuse et votre sécheuse Maytag? Pour ce faire, vous devrez acheter un ensemble de superposition.

Pour commander, téléphoner au marchand chez qui vous avez acheté votre sécheuse ou consulter la section "Assistance ou service". Demander la pièce numéro 8212640.

Exigences d'emplacement

Le choix d'un emplacement approprié pour la laveuse améliore le rendement et réduit au minimum le bruit et le "déplacement" de la laveuse.

La laveuse est installée sous un comptoir personnalisé, dans un sous-sol, une salle de buanderie, un placard ou un encastrement. Voir "Système de vidange".

Il faut aussi prendre en compte les exigences d'emplacement des appareils voisins. C'est à l'utilisateur qu'incombe la responsabilité de réaliser une installation correcte.

Un chauffe-eau pour fournir de l'eau à 120°F (49^) à la laveuse. Une prise électrique reliée à la terre située à moins de 6 pi (1,8 m) de la prise du cordon électrique se trouvant à l'arrière de la laveuse. Voir "Spécifications électriques". Des robinets d'eau chaude et d'eau froide situés à moins de 4 pi (1,2 m) des robinets d'admission d'eau chaude et d'eau froide, et une pression d'eau de 20-100 lb/pi² (137,9-689,6 kPa). - Un plancher de niveau ayant une pente maximale de 1^st (2,5cm) sous l'ensemble de la laveuse. L'installation de la laveuse sur des surfaces de sol molles, telles que tapis ou surfaces avec sous-couche en mousse n'est pas recommandée. Un plancher robuste et solide capable de soutenir le poids total de la laveuse (eau et charge) de 4001b(180kg).

Ne pas faire fonctionner la laveuse à des températures inférieures à 32°C (0°C). Une quantité d'eau peut demeurer dans la laveuse et causer des dommages à des températures basses.

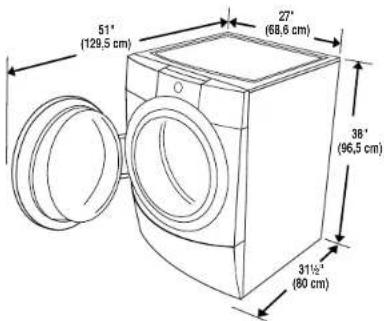

Dégagements de séparation à respecter

L'emplacement doit être assez grand pour permettre d'ouvrir complètement la porte de la laveuse. Prévoir davantage d'espace pour faciliter l'installation et l'entretien. - Un espace supplémentaire peut être requis pour les moulures de porte et de plancher et pour les plinthes. Un espace supplémentaire de 1'' (2,5 cm) de tous les côtés de la laveuse est recommandé pour réduire le transfert du bruit. Il faut aussi prendre en compte l'espace requis entre les appareils voisins.

Espacement recommandé pour une installation personnalisée sous un comptoir

Les dimensions indiquées sont pour l'espacement recommandé. Installation personnalisée sous un comptoir - laveuse seulement

Espacement recommandé pour une installation dans un encastrement ou dans un placard, avec ou sans piédestal

Les dimensions indiquées sont pour l'espacement recommandé. Installation dans un encastrement ou placard

A B

A. Volet latéral - placard ou endroit exigu B. Porte de placard avec orifices d'entrée d'air

Installation dans un encastrement ou placard - laveuse sur piedestal

A. Encastrement B. Voie latérale placard on endroit exigeo

Espacement recommandé pour une installation dans un encastrement ou dans un placard, avec laveuse et une sécheuse superposées

Les dimensions indiquées sont pour l'espacement recommandé.

*Espacement requis

Espacement requis *En cas d'évacuation par le côté, un espacement de 1° (2,5 cm) est permis.

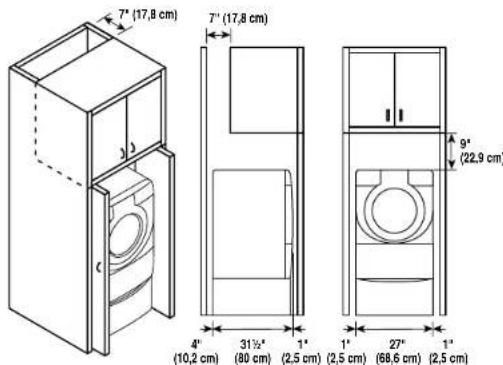

Espacement recommandé pour l'installation dans un placard

Les dimensions indiquées sont pour l'espacement recommandé. Pour installation dans un placard avec porte, on doit prévoir des ouvertures minimales d'entrée d'air au sommet du placard.

Système de vidange

La laveuse peut être installée en utilisant le système de rejet à l’égout (au plancher ou mural), le système de vidange de l’évier de buanderie, ou le système de vidange au plancher. Sélectionner la méthode d’installation du tuyau de vidange selon les besoins. Voir "Outilage et pièces".

Système de vidange avec tuyau de rejet à l'égout - mural ou au plancher (illustrations a et b)

Le système de rejet à l'égout nécessite un tuyau de diamètre minimum de 5 cm. La capacité minimale d'acheminement ne doit pas être inférieure à 17 gal. (64 L) par minute. Le sommet du tuyau de rejet à l'égout doit être au moins à 30 (76,2 cm) de hauteur et au maximum à 96 (2,4 m) de la base de la laveuse.

Système de vidange avec évier de buanderie (vue c)

L'évier de buanderie doit avoir une capacité minimale de 20 gal. (76 L). La partie supérieure de l'évier de buanderie doit être au moins 30'' (76,2 cm) au-dessus du plancher.

Système de vidange au plancher (vue d)

Le système de vidange au plancher nécessite un brise-siphon qui peut être acheté séparément. Voir "Outilage et pièces".

Le brise-siphon doit être au moins à 28^n(71cm) de la base de la laveuse. Des tuyaux supplémentaires peuvent être requis.

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

Une alimentation de 120 volts, 60 Hz, CA seulement, de 15 ou 20 ampères, protégée par un fusible est requise. On recommande l'emploi d'un fusible ou d'un disjoncteur temporisé. Il est recommandé de raccorder l'appareil sur un circuit distinct exclusif à cet appareil. Cette laveuse comporte un cordon d'alimentation électrique à trois broches pour liaison à la terre. Pour minimiser les risques de choc électrique, on doit brancher le cordon sur une prise de courant de configuration correspondante, à 3 alvéoles, reliée à la terre et installée conformément aux codes et règlements locaux. Si une prise de courant de configuration correspondante n'est pas disponible, le client a la responsabilité et l'obligation de faire installer par un électricien qualifié une prise de courant correctement reliée à la terre. Si les codes le permettent et si on utilise un conducteur distinct de liaison à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre. Ne pas utiliser une tuyauterie de gaz pour le raccordement à la terre.

En cas de doute quant à la qualité de la liaison à la terre de la laveuse, consulter un électricien qualifié. Ne pas installer un fusible dans le conducteur neutre ou le conducteur de liaison à la terre.

Pour une laveuse reliée à la terre et connectée par un cordon :

Cette laveuse doit être reliée à la terre. En cas d'anomalie de fonctionnement ou de panne, la liaison à la terre réduira le risque de choc électrique en offrant au courant électrique un itinéraire d'évacuation de moindre résistance. Cette laveuse est alimentée par un cordon électrique un conducteur relié à la terre et une fiche de branchement munie d'une broche de liaison à la terre. La fiche doit être branchée sur une prise de courant appropriée qui est bien installée et reliée à la terre conformément à tous les codes et règlements locaux.

AVERTISSEMENT: Le raccordement incorrect de cet appareil au conducteur de liaison à la terre peut susciter un risque de choc électrique. En cas de doute quant à la qualité de la liaison à la terre de l'appareil, consulter un électricien ou technicien d'entretien qualifié.

Ne pas modifier la fiche de branchement fournie avec l'appareil - si la fiche ne correspond pas à la configuration de la prise de courant, demander à un électricien qualifié d'installer une prise de courant convenable.

Pour une laveuse raccordée en permanence :

Cette laveuse doit être raccordée à un système de câblage permanent en métal relié à la terre ou un conducteur relié à la terre doit être en fonction avec les conducteurs de circuit et raccordés à la borne de liaison à la terre ou la borne sur l'appareil ménager.

Averagement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la laveuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

IMPORTANT: Positionner la laveuse de sorte que l'arrivée de l'appareil soit environ 3 pi (90 cm) de son emplacement final.

Sur le panneau arrière de la laveuse, 4 boulons supportent le système de suspension durant le transport. Ces boulons retiennent aussi le cordon d'alimentation à l'intérieur de la laveuse jusqu'à ce qu'on les retire.

1. Au moyen d'une clé de 13 mm, desserrer chaque boulon.
2. Une fois le boulon desserré, le déplacer au centre du trou et le retirer complètement, y compris la cale d'espacement en plastique couvrant le boulon.

1. Une fois que les 4 boulons ont été retirés, jeter les boulons et les cales d'espacement. Puis tirer le cordon d'alimentation à travers l'ouverture du panneau arrière et obturer le trou avec le bouchon fourni.
2. Obturer les trous des boulons avec les 4 bouchons pour les trous des boulons de transport.

REMARQUE: Si la laveuse doit être transportée à une date ultérieure, appeler le centre de service local. Pour éviter d'endommager la suspension et la structure de la laveuse, celle-ci doit être correctement réinstallée par un technicien certifié.

Raccordement des tuyaux d'alimentation

S'assurer que le tambour de la laveuse est vide.

1. Raccorder le tuyau à indicateur rouge à la valve du tuyau d'alimentation d'eau chaude (à gauche). Le fait d'attacher d'abord le tuyau à raccord rouge permet de desserrer plus facilement la connexion avec une pince. Visser complètement le raccord à la main pour qu'il comprime la rondelle.
2. Raccorder le tuyau à indicateur bleu à la valve du tuyau d'alimentation d'eau froide (à droite). Visser complètement le raccord à la main pour qu'il comprime la rondelle.

H. Tuyau d'eau chaude C. Tuyau d'eau froide

1. Avec l'aide d'une pince, vérifier l'étanchéité des raccords de tuyaux déjà reliés à la laveuse. REMARQUE: Ne pas serrer excessivement. Le raccord risque d'être endommagé.
2. Raccorder le tuyau d'eau chaude au robinet d'eau chaude. Visser complètement le raccord à la main pour qu'il comprime la rondelle.
3. Raccorder le tuyau d'eau froide au robinet d'eau froide. Visser complètement le raccord à la main pour qu'il comprime la rondelle.
4. Terminer le serrage des raccords : deux tiers de tour avec une pince.

REMARQUE: Ne pas serrer excessivement. Le raccord risque d'être endommagé.

1. Ouvrir les robinets d'eau et vérifier s'il y a des fuites.

REMARQUE: Remplacer les tuyaux d'arrivée d'eau après 5 ans d'utilisation pour réduire le risque de défaillance intempestive. Prendre note de la date d'installation ou de remplacement des tuyaux d'arrivée d'eau, pour référence ultérieure.

Inspecter périodiquement les tuyaux ; les remplacer en cas de renflement, de déformation, de coupure, d'usure ou si une fuite se manifeste.

Acheminement du tuyau de vidange

Le bon acheminement du tuyau de vidange protège vos planchers contre les dommages liés à une fuite d'eau. Lire et suivre ces instructions.

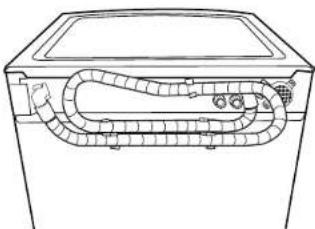

Libération du tuyau de vidange fixé sur la caisse de la laveuse

Tirer doucement pour dégager le tuyau d'évacuation (matériau ondulé) des agrafes d'arrimage.

Décharge de l'eau de lavage dans un évier de buanderie ou tuyau de rejet à l'égout

Connecter la bride de retenue pour tuyau de vidange sur le tuyau de vidange ondulé.

A. Emboiter une extrémité ou l'autre de la bride de retenue pour tuyau de vidange sur le tuyau de vidange, au point de commencement des ordinations. B. Plier le tuyau de vidange pour le mettre au contact de la bride de retenue du tuyau de vidange, et l'emboîter pour la mise en place.

Pour empêcher l'eau de vidange de refluier dans la laveuse :

Ne pas redresser le tuyau de vidange ni forcer l'excedent de tuyau dans le tuyau de rejet à l'égout. Le tuyau doit être bien immobilisé, tout en permettant le passage d'air. Ne pas mettre l'excedent du tuyau de vidange dans le fond de l'évier de buanderie.

Égout au plancher

Il vous faudra peut-être des pièces supplémentaires. Voir Egout au plancher dans "Outillage et pièces".

Immobilisation du tuyau de vidange

1. Faire passer le cordon d'alimentation par-dessus la laveuse.
2. Fixer le tuyau de vidange au pied de l'évier de buanderie ou au tuyau rigide de rejet à l'égout avec la courroie fournie. (Voir les illustrations A et B.)

Si les robinets d'eau et le tuyau rigide de rejet à l'égout sont placés en retrait (voir illustration C), introduire l'extrémité en col de cygne du tuyau de vidange dans le tuyau rigide de rejet à l'égout. Attacher fermement les tuyaux d'arrivée d'eau et le tuyau de vidange ensemble, avec l'attache.

Ne pas forcer l'exces du tuyau de vidange dans le tuyau rigide de rejet à l'égout.

Réglage de l'aplomb de la laveuse

Un bon aplomb de la laveuse évite le bruit et les vibrations excessives.

1. Utiliser un niveau placé sur le bord supérieur de la laveuse pour contrôler l'aplomb, d'abord transversalement, puis dans le sens avant-arrière.

Si la laveuse est placée contre un mur, on doit l'éloigner légèrement du mur avant de l'incliner vers l'arrière. Si la laveuse n'est pas d'aplomb, soulever l'avant de la laveuse avec une cale de bois et ajuster la position des pieds selon le besoin ; soulever ensuite l'arrière de la laveuse et ajuster la longueur des pieds selon le besoin. Répéter ces opérations jusqu'à l'obtention d'un aplomb correct de la laveuse.

1. Vérifier que les quatre pieds sont stables et reposent sur le sol. Vérifier ensuite que l'appareil est parfaitement d'aplomb (utiliser un niveau).
2. Après avoir établi l'aplomb correct de la laveuse, utiliser une clé plate de 17 mm pour serrer l'écrou de chaque pied contre la caisse de la laveuse.

IMPORTANT: Les 4 pieds doivent être bien serrés. Si les écrous ne sont pas bloqués contre la caisse de la laveuse, la laveuse peut vibrer.

1. La laveuse ne doit pas bouger d'avant en arrière, latéralement ou transversalement lorsqu'on appuie sur les bords supérieurs.
2. Faire glisser la laveuse à son emplacement final.
3. Vérifier le bon aplomb de la laveuse.

Achever l'installation

1. Consulter les spécifications électriques. Vérifier que la tension électrique disponible est correcte et que la prise de courant est convenablement reliée à la terre. Voir "Spécifications électriques".
2. Vérifier que toutes les pièces sont maintenant installées. Si il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.
3. Vérifier la présence de tous les outils.
4. Jeter/recycler tous les matériaux d'emballage.
5. Vérifier que les robinets d'eau sont ouverts.
6. Vérifier s'il y a des fuites autour des robinets et des tuyaux d'arrivée d'eau.

Averagement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

1. Brancher sur une prise à 3 prises reliée à la terre.
2. Lire "Utilisation de la laveuse".
3. Pour tester et nettoyer la laveuse, mesurer la moitié de la quantité de détergent HE Haute efficacité recommandée par le fabricant pour une charge de taille moyenne. Verser le détergent dans le distributeur de détergent. Sélectionner NORMAL/CASUAL (normal/tout-aller), puis HOLD TO START (mise en marche). Laisser la machine exécuter le programme complet.

Utiliser uniquement un détergent HF Haute efficacité.

Commandes électroniques

Les commandes électroniques flexibles sont faciles à utiliser, que vous soyez débutant ou expert.

Distributeurs intelligents

Les distributeurs intelligents rendent toute lavure véritablement automatique. Cette lavure compte un distributeur à quatre compartiments pour le détergent du lavage principal, l'assouplissant de tissu, l'agent de blanchiment, le prélavage Oxi ou le trempage automatique. Le distributeur compte de grandes zones d'écoulement, est autonettoyant, et peut être facilement retiré. Les produits de lessive sont dilués avec de l'eau fraîche et ajoutés à la charge au moment approprié au cours du programme de lavage.

Niveau d'eau automatique

Cette lavée est ajustée automatiquement le niveau de l'eau pour un nettoyage et un rinçage parfaits. Deux détecteurs déterminent le volume de la charge, la composition de la charge et le niveau de mousse ; ils ajustent ensuite le niveau d'eau au réglage approprié. Ceci supprime la nécessité d'évaluer le niveau d'eau nécessaire. Le niveau d'eau correspond exactement au volume de chaque charge de lavage.

Super capacité

L'absence d'agilitateur permet de laver des articles plus grands et plus encombrants tels qu'un couvre-lit de très grande taille. Vous pouvez aussi laver davantage de vêtements à la fois, ce qui signifie moins de charges.

Système d'équilibre smooth balancetm

Pour réduire le "déplacement" ou le "déséquilibre" de la laveuse, celle-ci comprend :

2 ressorts pour isoler les vibrations 4 amortisseurs à la base de la laveuse pour minimiser le mouvement

Tambour en acier inoxydable de qualité commerciale

Le tambour en acier inoxydable de qualité commerciale élimine la corrosion et permet des vitesses d’essorage plus élevées pour une meilleure évacuation de l’eau et une réduction de la durée de séchage comparé aux laveuses à chargement frontal traditionnelles.

Système de lavage haute efficacité

Votre nouvelle laveuse à chargement frontal I haute efficacité fait gagner du temps en permettant des charges moins nombreux et plus importantes, et diminue vos factures d'eau et d'énergie en aidant à préserver les ressources.

Vitesses d'essorage

Cette laveuse sélectionne automatiquement la vitesse d'essorage en fonction du programme sélectionné. Ce réglage effectué à l'usine peut toutefois être modifié. Cette laveuse offre jusqu'à cinq vitesses d'essorage différentes.

Chauffe-eau

Cette laveuse compte un chauffe-eau qui chauffe automatiquement l'eau à la température optimale pour le programme sélectionné. Ceci permet un nettoyage par étapes : l'eau tiède est d'abord introduite et mélangée avec le détergent, puis réchauffée. Le nettoyage par étapes débute le programme de lavage avec de l'eau tiède pour aider à éliminer les taches (de sang ou d'herbe par exemple). Ce dispositif de chauffage est activé avec les programmes Sanitary (sanitaire), Whitest Whites (blancs les plus blancs) et Heavy Duty (service intense).

Commande automatique de la température

La commande automatique de la température détecte et maintient électroniquement une température d'eau uniforme. La commande automatique de la température régule l'arrivée d'eau chaude et d'eau froide. La commande automatique de la température est automatiquement activée lorsqu'un programme est sélectionné.

Ajouter un vêtement

Lorsque cette option est disponible au début du programme, le témoin lumineux Add A Garment s'allume pendant les 8 premières minutes. Cette laveuse octroi une période de 8 minutes pendant laquelle les vêtements oubliés peuvent être ajoutés à la charge.

Action spéciale de nettoyage avec système de lavage sensi-caretm

Cette laveuse achemine 100% de l'eau par le biais des distributeurs pour assurer un rincage et un mélange complet de tous les produits avant qu'ils n'entrent en contact avec les vêtements. L'eau est ensuite aspergée du haut à l'avant vers le centre de la charge, fournissant une distribution uniforme et une performance de nettoyage optimale. Il est normal que de petites quantités d'eau demeurent dans les distributeurs lorsque le programme de lavage est achevé.

Système de détergent efficace

Cette laveuse est équipée d'une valve spécialement conçue pour se fermer durant l'étape de lavage pour que la totalité du mélange d'eau et de détergent soit utilisée pour la charge. Le système de détergent efficace évite tout gaspillage d'eau ou de détergent.

Détection dynamique de déséquilibre

Cette laveuse utilise deux capteurs pour détecter le volume de la charge et tout déséquilibre au sein de la charge. Le système de suspension et les commandes sont spécialement conçus pour redistribuer la charge automatiquement.

Utilisation de la laveuse

REMARQUE: Le tableau de commande de votre modèle peut différer de celui illustré ci-dessus.

Risque d'incendie

Ne jamais mesurer des articles humectés d'essence ou d'autres fluides inflammables dans la laveuse.

Aucune laveuse ne peut complètement enlever l'huile.

Ne pas faire sécher des articles qui ont été salis par tout genre d'huile (y compris les huiles de cuisson).

Le non-respect de ces instructions peut causer une explosion ou un incendie.

AVERTISSEMENT: Pour réduire le risque d'incendie, de choc électrique ou de blessures

corporuelles, lire les INSTRUCTIONS IMPORTANTES DE SÉCURITÉ avant de faire fonctionner cet appareil.

Le texte suivant est un guide pour l'utilisation de la laveuse. Se référer aux sections

spécifiques de ce manuel pour obtenir des renseignements plus détaillés.

Ne pas remettre des produits de lessive sur le dessus de cette laveuse. La vibration est normale durant le fonctionnement.

Utilisation du détergent approprié

Utiliser uniquement des détergents Haute efficacité. Pour ce type de détergent, "HE" ou "Haute efficacité" sera mentionné sur l'emballage. Ce système de lavage, utilisant moins d'eau, provoquera trop de mousse avec un détergent ordinaire non HE. L'utilisation d'un détergent ordinaire est susceptible d'occasionner des erreurs de la part de la laveuse, des durées de programmes plus longues et une performance de rincage réduite. Ceci peut aussi entraîner des défaillances des composants et une moisissure perceptible. Les détergents HE sont conçus pour produire la quantité de mousse équivalente pour le meilleur rendement. Suivre les recommandations du fabricant pour déterminer la quantité de détergent à utiliser.

Utiliser uniquement un détergent HE Haute efficacité.

Premier programme de lavage sans charge à laver

Avant de laver les vêtements pour la première fois, sélectionnez le programme Normal/Casual (normal/tout-aller) et l'exécutez sans charge (si cela n'a pas déjà été fait au cours de l'étape d'installation finale). Utilisez uniquement un détergent HIE Haute efficacité. Utilisez la moitié de la quantité recommandée par le fabricant pour une charge de taille moyenne. Ce programme préalable sert à garantir que l'intérieur est propre avant de laver des vêtements.

Pour tous les programmes de lavage

1. Ouvrir la porte de la laveuse en tirant sur la poignée. Trier le linge d'après la couleur et le type de tissu. Placer une charge de linge trié dans la laveuse. Ne pas surcharger la laveuse. Une surcharge peut causer un nettoyage médiocre.

La laveuse peut être bien remplie mais le linge ne doit pas être tassé. La porte de la laveuse doit fermer facilement. Mélanger les gros articles avec les petits articles et éviter de laver des articles seuls. Charger la laveuse uniformément. On recommande de laver les petits articles tels que les chaussettes d'enfants dans un sac en filet pour le linge. Lorsqu'on retire le linge, vérifier de temps en temps sous le joint de couleur grise à l'avant de la cuve qu'il n'y a pas de petits articles coincés.

1. Fermer la porte de la laveuse en la poussant fermement jusqu'à ce que le verrou s'enclenche. La porte de la laveuse demeurerá verrouillée durant le programme de lavage. REMARQUE : Lorsqu'un programme de lavage est terminé, la porte doit être ouverte puis refermée avant qu'un nouveau programme puisse commencer. La porte peut être ouverte seulement si on a sélectionné PAUSE/OFF (pause/arrêt) alors que le témoin ADD A GARMENT (ajouter un vêtement) était allumé ou si le programme a été annulé. Voir "Pour annuler un programme" dans la section "Changement de programmes, options et modifieurs".
2. Ouvrir le tiroir distributeur et verser les produits de lessive dans les compartiments de détachant, d'agent de blanchiment ou d'assouplissant de tissu. Fermer le tiroir lentement pour éviter les renversements. Voir "Utilisation du distributeur".
3. Mettre la laveuse en marche en sélectionnant CONTROL ON. Sélectionner un des programmes en tournant le sélecteur de programme. Le témoins lumineux correspondant au programme sélectionné s'allumera. Lors de la sélection d'un programme de lavage, les prééglages d'options, température d'eau, vitesse d'essorage et niveau de saleté pour le programme sélectionné s'allumeront. L'affiche indique la durée résiduelle estimée. Les prééglages procurent les soins aux tissus recommandés pour le programme sélectionné. Voir "Programmes".
4. Sélectionner les options désirées, telles que Oxi Prewash (prélavage Oxi), Auto Soak (trempage automatique), Extra Rince (rincage supplémentaire) et Rince l'old (rincage/maintenance). Toutes les options ne sont pas disponibles avec tous les programmes. Voir "Options".
5. Sélectionner les modificateurs désirés, tels que Soil Level (niveau de saleté), Water Temp (température de l'eau), Spin Speed (vitesse d'essorage) et Cycle End Signal (signal de fin de programme). Tous les modificateurs ne sont pas disponibles avec tous les programmes et toutes les options. Voir "Modificateurs".
6. Si désiré dès qu'elle s'arrête. Sélectionner Loud (fort), Soll (doux) ou OFF (désactivé).
7. Pour commencer le programme de lavage immédiatement, sélectionner HOLD TO START.

Si on ne sélectionne pas HOLD TO START (mise en marche) dans les 5 minutes qui suivent le choix d'un programme, la laveuse s'éteignant automatiquement. Lorsque le programme de lavage est terminé, le témoin lumineux CYCLE COMPLETE s'allume, la porte se déverrouille et la charge peut être retirée de la laveuse. La laveuse s'éteint automatiquement 5 minutes après la fin du programme et le témoin CYCLE COMPLETE (programme terminé) s'éteint. Pour éteindre manuellement la laveuse après la fin d'un programme de lavage, sélectionner une fois PAUSE/OFF (pause/arrêt).

Utilisation du distributeur

Votre nouvelle laveuse comporte un tiroir distributeur avec quatre compartiments pour les produits de lessive - deux pour le détergent, un pour l'agent de blanchiment liquide et un pour l'assouplissant de tissu liquide. Les produits de lessive sont dilués et distribués automatiquement au moment approprié durant le programme de lavage, ce qui évite à l'utilisateur de retourer à la laveuse durant le programme pour ajouter ces produits.

Il est normal que de petites quantités d'eau demeurent dans les distributeurs lorsque le programme de lavage est achevé.

Ne pas placer des produits de lessive directement dans la cuve de lavage. Toujours utiliser les distributeurs appropriés pour ajouter les produits de lessive.

Choix du détergent approprié

Utiliser uniquement des détergents Haute efficacité. Pour ce type de détergent, "HE" ou "Haute efficacité" sera mentionné sur l'emballage. Ce système de lavage, utilisant moins d'eau, provoquera trop de mousse avec un détergent ordinaire non HE. L'utilisation d'un détergent ordinaire est susceptible d'occasionner des erreurs de la part de la lavastte, des durées de programmes plus longues et une performance de rinçage réduite. Ceci peut aussi entraîner des défaillances des composants et une moisissure perceptible. Les détergents HE sont conçus pour produire la quantité de mousse ajustée pour le meilleur rendement. Suivre les recommandations du fabricant pour déterminer la quantité de détergent à utiliser.

Utiliser uniquement un detergent HE Haute efficacite.

Pour remplir les compartiments du distributeur

1. Tirer le tiroir distributeur
2. Ajouter le produit de lessive désiré dans le compartiment approprié.
3. Enfoncez le tiroir distributeur lentement et complètement (pour éviter les renversements).

Distributeur

A. Compartment pour détergent de prélavage Oxi B. Séparateur C. Compartment pour détergent du lavage principal D. Levier de dégagement du distributeur E. Compartiment pour l'agent de blanchiment I. Compartment pour assouplissant de tissu

Compartment pour détergent de prélavage oxi

(Lettre A sur l'illustration du distributeur)

Verser le détergent dans ce compartiment en cas d'utilisation de l'option de prélavage Oxi ou trempage automatique. Un détergent liquide ou en poudre peut être utilisé dans ce compartiment. Le détergent sera distribué automatiquement cours de l'option de prélavage si l'option Oxi Prewash (prélavage Oxi) est sélectionnée ou durant la période de trempage si l'option Auto Soak est sélectionnée.

En utilisant un détergent Haute efficacité (HE), ajouter 1/2 de la quantité recommandée dans le compartiment de prélavage Oxi et 3/2 de la quantité recommandée dans le compartiment de lavage principal. Pour l'utilisation d'un agent de prétraitement oxygène ou d'un additif, utiliser le dosage recommandé pour les machines haute efficacité (HE), situé au dos de l'emballage du détergent. Ne pas remplir au-delà du niveau "MAX".

Compartment pour détergent du lavage principal

(Lettre C sur l'illustration du distributeur)

Verser le détergent liquide ou en poudre dans ce compartiment pour le programme de lavage principal. Le séparateur de détergent doit toujours être en place, soit à l'avant soit à l'arrière. IMPORTANT: En cas d'utilisation de l'option de prélavage Oxi ou de trempage, un détergent en poudre doit être utilisé dans le compartiment de lavage principal car les détergents liquides peuvent suinter hors du compartiment de lavage principal avant le début du lavage principal.

Ne pas remplir au-delà du niveau "MAX". Utiliser la quantité recommandée par le fabricant en fonction de la taille de la charge.

L'agent de blanchiment liquide ou en poudre sans danger pour les couleurs peut être versé dans le compartiment du lavage principal avec le même type de détergent, liquide ou en poudre. Déttergent liquide: Placer le séparateur à l'avant, entre les guides, tel qu'illustré. Il n'y aura pas d'espace entre le fond du compartiment et du détergent pour le programme de lavage et le fond du séparateur.

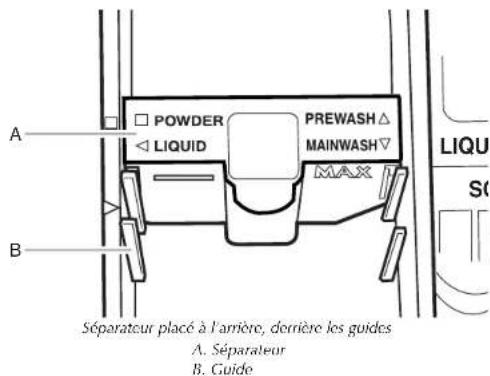

Déttergent en poudre: Placer le séparateur à l'arrière, derrière les guides, tel qu'illustré. Il y aura un espace entre le fond du compartiment du détergent pour le programme de lavage et le fond du séparateur.

REMARQUE: Le séparateur est préinstallé à l'usine en position POWDER (poudre [arrière]).

Compartment pour l'agent de blanchiment

(Lettre E sur l'illustration du distributeur)

Ne pas verser plus de 12 de tasse (80 mL) d'agent de blanchiment liquide dans ce compartiment. L'agent de blanchiment sera automatiquement dilué et distribué au moment opportun durant le premier rinçage après le programme de lavage. Ce compartiment ne peut diluer un agent de blanchiment en poudre.

Toujours mesurer la quantité d'agent de blanchiment liquide. Utiliser une tasse à mesurer avec un bec verseur; ne pas utiliser une quantité approximative. Ne pas remplir au-delà du niveau "MAX". Un remplissage excessif pourrait causer de graves dommages aux vêtements.

Compartment pour assouplissant de tissu

(Lettre F sur l'illustration du distributeur)

Verser 14 de tasse (60 mL) d'assouplissant de tissu liquide dans ce compartiment. L'assouplissant sera automatiquement distribué lors du rinçage final.

Ne pas remplir au-delà du niveau "MAX".

Pause ou remise en marche

1. Pour mettre la laveuse en pause à tout moment, sélectionner PAUSE/OFF (pause/arrêt).
2. Pour poursuivre le programme, sélectionner HOLD TO START (pendant environ 1 seconde).

Changement des programmes, options et modificateurs

Toutes les options et tous les modifieurs ne sont pas disponibles avec tous les programmes. Les programmes, options et modifieurs peuvent être changés à tout moment tant que HOLD TO START (mise en Marche) n'a pas été sélectionné.

Les options et modifieurs peuvent être changés à tout moment après avoir sélectionné. HOLD TO START et avant la mise en marche de l'option ou du modificateur.

Pour annuler un programme et en sélectionner un autre

1. Sélectionner deux fois PAUSE/OFF (pause/arrêt).
2. Sélectionner le programme désiré.
3. Sélectionner les OPTIONS désirées.
4. Sélectionner HOLD TO START (pendant environ 1 seconde) pour redémarrer la lavcuse en marche au début du nouveau programme.

Pour annuler un programme

1. Sélectionner deux fois PAUSE/OFF (pause/arrêt).
2. La laveuse s'éteint, la porte déverrouille et les vêtements peuvent être retirés.

REMARQUE: Si le niveau d'eau ou la température est trop élevée, la laveuse effectuera automatiquement une vidange avant le déverrouillage de la porte.

Pour changer les options ou les modificateurs lorsque le programme a commencé

1. Sélectionner une fois PAUSE/OFF (pause/arrêt).
2. Sélectionner les OPTIONS ou MODIFICATEURS désirés.
3. Sélectionner HOLD TO START (pendant environ 1 seconde) pour poursuivre le programme.

Pour vidanger la laveuse manuellement

1. Sélectionner une fois PAUSE/OFF (pause/arrêt).
2. Sélectionner DRAIN/SPIN (vidange/essorage).
3. Sélectionner HOLD TO START (pendant environ 1 seconde) pour commencer la vidange.
4. Lorsque l'essorage est terminé, la porte se déverrouille. Les articles peuvent être retirés de la laveuse.

Témoins lumineux

Ces témoins lumineux indiquent quelle partie du programme la laveuse est en train d'effectuer. Ils peuvent aussi indiquer quel moment vous pouvez ajouter un article supplémentaire et quel moment les commandes sont verrouillées.

CONTROL ON

Add a Garment

Soak/Prewash

Wash O

Rinse O

Rinse Hold O

Spin O

Cycle Complete

Control Locked

Ajout d'articles

Cette laveuse octroi une période de 8 minutes pendant laquelle les vêtements oubliés peuvent être ajoutés à la charge. Vous pouvez ajouter des articles dans la laveuse tant que le témoin lumineux ADD A GARMENT est allumé.

Pour ajouter des articles

1. Sélectionner une fois PAUSE/OFF (pause/arrêt). La porte de la laveuse se déverrouille et les articles peuvent être ajoutés.
2. Pour poursuivre le programme, fermer la porte et sélectionner HOLD TO START (pendant environ 1 seconde).
3. Pour déverrouiller la porte à la fin de la période Add a Garment, appuyer deux fois sur PAUSE/OFF. Ceci annulera le programme de lavage.

Le témoin Cycle Complete reste allumé pendant 5 minutes après la fin du programme, ensuite la laveuse s'est arrêtée.

Verrouillage des commandes

La fonction Control Lock (verrouillage des commandes) évite l'utilisation involontaire de la laveuse. Vous pouvez aussi utiliser la caractéristique de verrouillage des commandes pour éviter des changements involontaires de programme ou d'options durant un programme. Lorsque CONTROL LOCKED (commandes verrouillées) est allumé, tous les boutons sont désactivés à l'exception de PAUSE/OFF (pause/arrêt) et START (mise en marche). Vous pouvez verrouiller les commandes alors que la laveuse est en marche.

Pourverrouillerlescommandes # Correction appliquée : pour verrouiller les commandes

Sélectionner CYCLE END SIGNAL (signal de fin de programme) pendant 3 secondes.

Le témoin lumineux CONTROL LOCKED (commandes verrouillées) est allumé.

Pour déverrouiller les commandes

Sélectionner CYCLE END SIGNAL (signal de fin de programme) pendant 3 secondes jusqu'à ce que le témoin lumineux CONTROL LOCKED (commandes verrouillées) s'éteigne.

Lorsque le témoin lumineux s'allume, la porte est verrouillée.

Durée résiduelle estimée

La durée du programme varie automatiquement en fonction de la pression et de la température de l'eau, du détergent et de la charge de linge. La durée du programme sera prolongée en cas d'excess de mousse ou si la charge est déséquilibrée. La procédure contre la mousse élimine l'excess de mousse et permet un rinçage correct de vos vêtements. L'affichage du temps se mettra en pause jusqu'à ce que cette procédure soit terminée, puis reprendra en même temps que le programme. Ces procédures peuvent ajouter jusqu'à trente minutes à la durée par défaut du programme.

Programmes

Pour sélectionner un programme, tourner le bouton de commande au programme désiré. Chaque programme est conçu pour différents types de tissu et niveaux de saleté.

• és et peut composer des options préreglées. Les préreglages seront les soins aux tissus recommandés pour le programme sélectionné.
• Les prééglages peuvent être modifiés à tout moment tant que HOLD TO START (mise en marché) n'a pas été sélectionné. Toutes les options et tous les modific fois sur PAUSE/OFF (pause/arrêt), puis sélectionner les réglages désirés. Appuyer sur HOLD TO START pour continuer le programme.)

Utiliser ce programme pour laver des tissus grand teint, très sales. Ce programme combine une température très chaude et une vitesse de culbutage rapide pour garantir l'enlèvement des saletés intenses et des taches. Il est recommandé de régler le chauffe-eau à 120°F (49°C) pour assurer un rendement efficace pendant ce programme. Une vitesse d'agitation très élevée réduit la durée de séchage.

Ce programme est spécialement conçu pour le nettoyage de charges de linge blanc sale avec ajout d'agent de blanchiment. Les températures de lavage élevées assurent un fonctionnement optimal de l'agent de blanchiment. Un rinçage supplémentaire fournit une performance de rinçage optimale pour éliminer les résidus de chlore sur votre linge. Ce programme combine un culbutage à vitesse rapide, une durée de lavage prolongée et un essorage à vitesse très élevée pour réduire la durée de séchage.

Utiliser ce programme pour laver des charges de vêtements robustes, aux couleurs grand teint et très sales. Ce programme combine un culbutage à vitesse rapide, une durée de lavage prolongée et un essorage à vitesse très élevée pour réduire la durée de séchage. Si la température de l'eau est inférieure à celle nécessaire pour ce programme, le chauffe-eau réchauffera l'eau à la température idéale.

Normal/casual (normal/tout-aller)

Utiliser ce programme pour laver des articles en coton et en lin normalement sales. Ce programme combine un culbutage à vitesse moyenne et un essorage à haute vitesse.

Rapid wash (lavage rapide)

Utiliser ce programme pour laver de petites charges de vêtements légèrement sales dont vous avez besoin rapidement. Ce programme combine un culbutage à vitesse rapide, une durée de lavage plus courte et un essorage à vitesse très élevée pour réduire la durée de séchage.

Utiliser ce programme pour laver des tissus et des vêtements qui ne se repassent pas; l'étiquette de soin du tissu indiquera "Permanent Press" (pressage permanent), "Wrinkle Free" (anti-froissement), "Délicat". Ce programme combine un culbutage à basse vitesse et un essorage à basse vitesse afin de réduire le froissement.

Silk (soie)

Utiliser ce programme pour nettoyer les vêtements en soie lavables. (Consulter les consignes de l'étiquette pour s'assurer que le vêtement est lavable.) Ce programme effectue un brassage délicat et évacue l'eau sans essorage pour nettoyer les vêtements en douceur et réduire le froissement au minimum. Du fait de l'absence d'essorage, les vêtements seront davantage mouillés à la fin du programme.

Utiliser ce programme pour laver les vêtements en laine lavables en machine. (Consulter les consignes d'entretien pour s'assurer que le vêtement est lavable.) Ce programme compte un culbutage délicat et un essorage à basse vitesse pour un soin optimal des vêtements.

Utiliser ce programme pour nettoyer les articles lavables à la main et les vêtements nécessitant un soin spécial. Semblable à la façon dont les vêtements sont lavés à la main dans un évier, l'action de lavage de ce programme combine des périodes de culbutage à basse vitesse et de trempage. L'essorage à basse vitesse réduit le frissonnement.

Soak (trempage)

Utiliser le programme de trempage pour enlever les petites taches fixées sur les tissus. Ce programme compte une période de trempage dans l'eau tiède froide, suivie d'une vidange. La quantité supplémentaire d'eau, la courte phase de culbutage pour une distribution uniforme de la lessive, et la période de trempage sans mouvement du tambour permettant une élimination plus efficace des taches incrustées. La vidange sans essorage prend soin des articles, même les plus délicats.

Utiliser ce programme pour obtenir un rincage et un essorage seulement. Ce programme combine un culbutage à vitesse élevée et un essorage à vitesse très élevée. On peut réduire la vitesse d'essorage en sélectionnant la vitesse souhaitée à partir du modificateur SPIN SPEED (vitesse d'essorage).

Le programme rinse & spin est utile pour

Les charges qui nécessitent un rinçage uniquement. L'addition d'assouplissant de tissu à une charge.

Drain/spin (vidange/essorage)

Utiliser ce programme pour vidanger la laveuse ou pour vidanger et essorer la charge de lavage. La vitesse d'essorage est préréglée à Extra light (très élevée). Si désiré, on peut réduire la vitesse d'essorage en sélectionnant la vitesse souhaitée à partir du modificateur SPIN SPEED (vitesse d'essorage).

REMARQUE: Les charges de vêtements synthétiques, tissus délicats, articles lavables à la main et lainages doivent être vidangées sans essorage ou avec essorage à basse vitesse pour ne pas déformer les tissus.

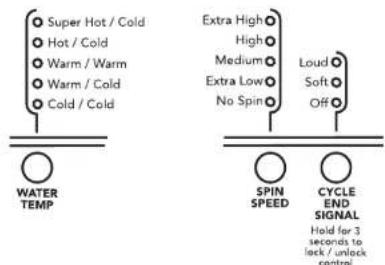

Prérogatives de programme

Chaque programme comporte un niveau de saleté et (durée du programme), une température de l'eau et une vitesse d'essorage préréglés. Les préréglages procurent les soins aux tissus recommandés pour le programme sélectionné. Voir le tableau.

Programme Niveau de salété		Temp. de l'eel Vitesse
	(durée de programme)		d'essorage
Sanitary (sanitaire) Normal	(1:55)	Super Hot/Cold (très chaude/froide)	Extra High† (très élevé)
Whitest Whites (blancs les plus blancs)	Normal (1:00)	Hot/Cold (chaude/ froide)	Extra High† (très élevé)
Heavy Duty (servic intense)	Normal (1:15)	Hot/Cold (chaude/ froide)	Extra High† (très élevé)
Normal/Casual (normal/tout-aller)	Normal (0:40)	Warm/Cold (tiède/ froide)	High (élégée)
Rapid Wash (lavage rapide)	Peu sale (0:35)	Warm/Cold (tiède/ froide)	Extra High† (très élevé)
Delicate (articles délicats)	Normal (0:35)	Warm/Cold (tiède/ froide)	Medium (moyenne)
Silk (soie) Normal	(0:26)	Cold/Cold (troide/ froide)	No Spin (pas d'essorage)
Wool (lairages) Normal	(0:30)	Cold/Cold (troide/ froide)	Medium (moyenne)
Handwash (lavage à la main)	Normal (0:30)	Cold/Cold (troide/ froide)	Extra Low (extra BASC)
Soak (trempage) Normal	(0:30)	Warm/Cold (tiède/ froide)	No Spin (pas d'essorage)
Rinse/Spin (rinçage/ essorage)	Normal (0:21)	Cold/Cold (troide/ froide)	Extra High (très élevé)
Drain/Spin (vidange/ essorage)	Normal (0:11)	S.0. Extra High	(Irès élevé)

Les vitesses d'essorage peuvent varier sur certains modèles.

Modification des paramètres de programme

Appuyer sur le sélecteur de chaque réglage jusqu'à ce que le réglage désiré s'allume.

Sons normaux émis par la laveuse

Comme pour tout appareil neuf, vous entendrez des sons auxquels vous n'êtes pas habitués. Vous pouvez entendre différents sons lors du verrouillage/déverrouillage de la porte et durant les processus de lavage, rinçage et essorage. Entre les changements dans les actions de lavage, la laveuse sera des pauses momentanées. Vous entendrez l'éclaboussement de l'eau pendant les programmes de lavage et de rinçage. Ces nouveaux sons et pauses font partie du fonctionnement normal de la laveuse.

Options

Vous pouvez personnaliser votre lavage en ajoutant des options à vos sélections de programme. Vous pouvez ajouter ou modifier une option après le début d'un programme à tout moment avant la mise en marche de l'option sélectionnée. Toutes les options ne sont pas disponibles avec tous les programmes.

■ Consulter le "Guide des lessives" pour un aperçu des options possibles pour chaque sélection de programme de lavage. - Vous pouvez désirer plusieurs options par programme. Certaines options ne peuvent être sélectionnées avec certains programmes; par exemple, l'option de Oxi Prewash (prélavage Oxi) est incompatible avec le programme de lavage rapide. Si une option est disponible avec un programme sélectionné, le témoin lumineux de cette option s'allume au moment de la sélection. Si une option n'est pas disponible avec un programme sélectionné, un bref signal sonore est émis et le témoin lumineux de cette option ne s'allume pas au moment de la sélection.

Oxi prewash (prélavage oxi)

Utiliser cette option pour des charges de vêtements très sales qui nécessitent un prétraitement. Cette option ajoute une période de prélavage Oxi et de vidange de 15 minutes au programme de lavage principal.

Remarques:

• Verser Oxi ou des produits sans danger pour les couleurs ou / le détergent dans les compartiments de prélavage Oxi et de lavage principal du tiroir distributeur. En cas d'utilisation de l'option de prélavage, verser un détergent en poudre dans le compartiment de détergent de lavage principal car un détergent liquide risque de suinter dans la laveuse au cours de la période de trempage automatique.

REMARQUE: Les options de prélavage Oxi et de trempage automatique ne peuvent pas être sélectionnées en même temps.

Auto soak (trempage automatique)

Utiliser l'option de trampoline automatique pour les charges d'articles en coton, lin, polyester ou nylon très sales avec taches incrustes. Pendant le trampoline automatique, l'eau sera ajoutée au tambour et le linge sera distribué uniformément par une brève phase de culbutage. Le linge sera ensuite trempé par phases sans mouvement du tambour. Après le trampoline, la laveuse effectuera une vidange sans essorage.

• Verser le détergent dans les compartiments de prélavage Oxi et de lavage principal du tiroir distributeur. Utiliser le détergent en poudre pour le programme de lavage principal car un détergent liquide risque de suinter dans la laveuse au cours du trempage automatique. Pour les programmes à température élevée, la température de l'eau de trempage est réglée sur WARM (tiède). Dans les autres cas, la température de trempage est similaire à celle du lavage. Les options de trempage automatique et de prélavage Oxi ne peuvent pas être sélectionnées dans le même programme.

Extra rinse (rincage supplémentaire)

Un rincage supplémentaire peut être effectué pour garantir l'élimination des résidus de détergent ou d'agent de blanchiment sur les vêtements. Cette option fournit un rincage supplémentaire avec une eau à la même température que pour le premier rincage.

Utiliser cette option pour éviter le froissement de votre linge lorsqu'une charge ne peut être retirée de la laveuse immédiatement. L'algorithme de lavage fait une pause avant les phases finales des vidanges et d'essorage pour que le linge soit maintenu dans l'eau de rinçage jusqu'à la reprise du programme. Ceci permet un soin optimal contre la formation de plis sur linge mouillé. La porte reste verrouillée au cours du programme Rinse/hold et le témoin clignote. Appuyer sur RINSE HOLD pour terminer le programme et décharger la laveuse.

Modificateurs

Les préréglages de programme pour le niveau du sel (durée du programme), la température de l'eau et la vitesse d'essorage peuvent être modifiées. Vous pouvez modifier un modificateur après le début d'un programme à tout moment avant la mise en marche du modificateur sélectionné. Tous les modificateurs ne sont pas disponibles avec tous les programmes et toutes les options.

Pour modifier la température de l'eau, sélectionner le bouton WATER TEMP jusqu'à ce que le réglage désiré s'allume. Pour modifier la vitesse d'essorage, sélectionner le bouton SPIN SPEED jusqu'à ce que le réglage désiré s'allume. Pour modifier le volume du signal de fin de programme (régLable), sélectionner (ADJUSTABLE) CYCLE END SIGNAL.

Pour modifier la durée du programme, sélectionner le bouton SOIL LEVEL (niveau de saleté).

Température de lavage/rinçage

Sélectionner une température d'eau selon le type de charge à laver. Utiliser l'eau de lavage la plus chaude sans danger pour les tissus. Suivre les instructions figurant sur l'étiquette des vêtements.

Les rincages à l'eau tiède permettent un meilleur séchage que les rincages à froid. Les rincages à l'eau tiède augmentent le froississement. Dans les climats froids, un rincage à l'eau tiède facilite la manipulation de la charge. Les rincages à froid économisent de l'énergie.

Guide de température

Température de l'eau de lavage Tissus sugérés
SUPER HOT (très chaude) Tissus grand teint robustesSaleté intense
HOT (chaude) Tissus grand teint robustes	Blancs et couleurs clairesSaleté intense
WARM (tiège) Couleurs vivos	Saleté modérée à légère
COLD (floide) Couleurs qui déteignent ou s'attenuent	Saleté légère

Dans les températures d'eau de lavage inférieures à 60°F (15,6°C), les détergents ne se dissolvent pas correctement. Les saletés peuvent être difficiles à enlever.

Commande automatique de la température

La commande automatique de la température détecte et maintient électroniquement une température d'eau uniforme. La commande automatique de la température régule l'arrivée d'eau chaude et d'eau froide. La commande automatique de la température est automatiquement activée lorsqu'un programme est sélectionné. Voir "Préglages de programme" dans "Programmes".

La commande automatique de la température fonctionne avec tous les réglages de température de lavage et de rinçage.

Guide de lessivage

Consultez ce tableau pour les types de charges suggérés et le programme correspondant. Pour chacun des programmes de la laveuse, les options disponibles sont indiquées à droite.

PROGRAMME TYPE DE CHARGE SUGGÉRÉ OPTIONS DISPONIBLES

		Rinse/Hold (rinçage/maintien)	Oxi Prewash* (prélavage Oxi)	Auto Soak* (trempage automa-tique)	Extra Rinse (rinçage supplémentaire)
Sanitary (sanitaire) Vêtements très sales tels que serviettes, vêtements de travail, couches, etc.		✓✓✓✓
Whitest Whites (blancs les plus blancs)	Tissus blancs très sales✓	✓	✓
Heavy Duty (service intense)	Vêtements très sales tels que sous-vêlements, serviettes, chemises, etc.	✓✓✓✓
Normal/Casual (normal/tout-aller)	Vêtements en polyester, nylon, coton, lin ou mélanges de coton et normalement sales tels que chemisiers, chemises, salopéttes, etc.	✓	✓	✓	✓
Rapid Wash (lavage rapide) Vêtements de sport en coton, polyester, nylon et mélanges de coton, légèrement sales		✓✓✓
Delicate (articles délicats) Utiliser ce programme pour laver des tissus et des vêtements qui ne se repassent pas; l'étiquette de soin du tissu indiquera "Permanent Press" (pressage permanent), "Wrinkle Free" (anti-froissement), ou "Gentle" (délicat).		✓	✓	✓	✓
Silk (soie)	Vêtements en soie lavables en machine	✓			✓
Wool (lainages)	Lainages avec un fini non feu tré lavables en machine	✓			✓
Handwash (lavage à la main)	Vêtements en soie ou articles nécessitant un soin spécifique identifiés comme lavables à la main	✓			✓
Soak (trèmpage)	Vêtements en coton, lin, polycster ou nylon
Rinse/Soak (rinçage/trempage)	Vêtements en coton, lin, polyester ou nylon	✓			✓
Drain/Spin (vidange/essorage)	Vêtements en colon, lin, polyester ou nylon

*Les options de Oxi Prewash (prélavage Oxi) et de trempage automatique ne peuvent pas être sélectionnées en même temps.

Préparation des vêtements pour le lavage

Suivre les recommandations suivantes pour prolonger la vie de vos vêtements.

Utiliser uniquement des détergents Haute efficacité. Pour ce type de détergent, "HE" ou "Haute efficacité" sera mentionné sur l'emballage. Ce système de lavage, utilisant moins d'eau, provoquera trop de mousse avec un détergent ordinaire non-HE. L'utilisation d'un détergent ordinaire est susceptible d'occasionner des erreurs de la part de la laveuse, des durées de programmes plus longues et une performance de rinçage réduite. Ceci peut aussi entraîner des défaillances des composants et une moisissure perceptible. Les détergents HE sont conçus pour produire la quantité de mousse ajustée pour le meilleur rendement. Suivre les recommandations du fabricant pour déterminer la quantité de détergent à utiliser.

Utiliser uniquement un détergent HE Haute efficacité.

Fermer les fermetures à glissière, les boutons pression et les crochets pour éviter d'accrocher d'autres articles. Retirer les épingles, bouches et autres objets durs pour éviter d'égratigner l'intérieur de la laveuse. Ofter les garnitures et les ornements non lavables. Vider les poches et les retourner. Retourner les revers et enlever la charpie et la poussière avec une brosse. Retourner les lainages et tricots synthétiques pour éviter le boulochage. - Attacher les cordons et les ceintures pour empêcher l'emmêlement. Raccommoder les déchirures, les ourlets défais et les coutures. ■ Traiter les taches. Les vêtements tachés ou mouillés doivent être lavés sans délai pour obtenir les meilleurs résultats. Mélanger les petits articles avec les gros, éviter de laver un article seul et répartir la charge de façon égale dans la laveuse. Laver les petits articles tels que les chaussettes d'enfants dans un sac en filet pour le linge. Pour obtenir une charge équilibrée, on recommande d'utiliser plus d'un sac et de remplir chaque sac avec des quantités similaires.

REMARQUE: Si vous lavez uniquement des petits articles, il est recommandé d'utiliser plus d'un sac et de remplir chaque sac avec des quantités similaires.

Tri

• Séparer les articles très sales des articles légèrement sales, même si on les lave normalement ensemble. Séparer les articles qui forment de la charpie (serviettes, chenilles) des articles qui retiennent la charpie (velours côtelé, synthétiques, traitement permanent). Dans la mesure du possible, retourner les articles qui forment de la charpie. Séparer les couleurs foncées des couleurs claires et les articles grand teint des articles qui déteignent. Trier en fonction des tissus et de la confection (coton solide, tricots, articles délicats).

Déchiffement

Retirer les vêtements de la laveuse une fois que le programme est terminé. Des objets en métal comme les fermetures à glissière, les boutons-poussoir et les boucles peuvent rouiller si on les laisse longtemps dans le panier de la laveuse. Lorsqu'on retire le linge, vérifier de temps en temps sous le joint de couleur grise à l'avant de la cuve qu'il n'y ait pas de petits articles coincés.

Chargement

Suggestions de chargement
Vétements de travail lourds
4 jours	2 survêtements (bas)
4 pantalons	2 survêtements (haul)
4 chêmises
Serviettes
10 serviettes de bain	14 débarbouillettes
10 serviettes à main
Charge mixte
3 draps (1 très grand, 2 simples)	9 tee-shirts
4 taies d'oreiller	9 s hôrts
3 chêmises	10 mouchoirs
3 chêmisiers

Nettoyage de l'extérieur

Utiliser une éponge ou un linge doux humide pour essuyer les renversements. Essuyer occasionnellement les surfaces extérieures de la laveuse pour maintenir son apparence d'appareil neuf. Utiliser un savon doux et de l'eau. Ne pas utiliser des produits abrasifs.

Nettoyage de l'intérieur

Pour conserver l'intérieur de la laveuse propre, lancez le programme Sanitaire (sanitaire) sans linge. Utilisez 1/2 de la quantité de detergent Haute efficacité (HE) en poudre ou liquide recommandée par le fabricant de detergent pour une charge de taille moyenne.

Nettoyage du joint de la porte

Vérifier le pli du joint périodiquement pour voir s'il n'y a pas d'objet étranger. Pour nettoyer le joint, mélanger une solution diluée en utilisant 1/4 de tasse (177,4 mL) d'agent de blanchiment liquide et 1 gal. (3,8 L) d'eau tiède du robinet. Essuyer la zone du joint avec la solution diluée, en utilisant un chiffon humide. Laisser agir pendant 5 minutes. Essuyer la zone complètement avec un chiffon sec et laisser l'intérieur de la laveuse sécher avec la porte ouverte.

Important:

Porter des gants en caoutchouc en cas de nettoyage pendant une période prolongée. ■ Consulter les instructions du fabricant de l'agent de blanchiment pour une utilisation correcte.

Nettoyage du tiroir distributeur

Le tiroir distributeur est amovible pour faciliter le nettoyage.

1. Déverrouiller le tiroir distributeur en appuyant sur le levier de dégagement dans le compartiment de prélavage Oxi. Voir "Utilisation du distributeur". Retirer le tiroir.
2. Oter les pièces incluses (le siphon des compartiments de l'assouplissant de tissu et de l'agent de blanchiment et le séparateur).
3. Laver les pièces sous l'eau du robinet.
4. Réinstaller les pièces incluses et remettre le distributeur dans le tiroir.

Tuyaux d'arrivée d'eau

Remplacer les tuyaux d'arrivée d'eau après 5 ans d'utilisation pour réduire le risque de défaillance intempestive. Inspecter périodiquement les tuyaux ; les remplacer en cas de renflement, de déformation, de coupure et d'usure ou si une fuite se manifeste. Lors du remplacement des tuyaux d'arrivée d'eau, inscrire la date du remplacement.

Précautions à prendre avant les vacances, un entreposage ou un déménagement

Installer et remiser la laveuse à l'abri du gel. L'eau qui peut rester dans les tuyaux risque d'abîmer la laveuse en temps de gel. Si la laveuse doit faire l'objet d'un déménagement ou de remisage au cours d'une période de gel, préparer l'appareil pour l'hiver.

Entretien en cas de non-utilisation ou de période de vacances :

Faire fonctionner la laveuse seulement lorsqu'on est présent. Si vous devez partir en vacances ou ne pas utiliser la laveuse pendant une période prolongée, vous devez exécuter les opérations suivantes :

• Débrancher la laveuse ou déconnecter la source de courant électrique. Fermer l'alimentation d'eau de la laveuse. Ceci aide à éviter les inondations accidentelles (dues à une augmentation de la pression) quand vous êtes absent. Ouvrir légèrement la porte pour fournir une ventilation.

Préparation de la laveuse pour l'hiver :

1. Verser 1 pinte (1 L) d'antigel pour véhicule récréatif dans le tambour.
2. Faire exécuter à la laveuse un programme DRAIN/SPIN (vidange/essorage).
3. Débrancher la laveuse ou déconnecter la source de courant électrique.
4. Fermer les deux robinets d'eau.
5. Débrancher les tuyaux d'arrivée d'eau des robinets et les vider.

Remise en marche de la laveuse :

1. Vidanger les canalisations d'eau. Reconnecter les tuyaux d'arrivée d'eau aux robinets. Ouvrir les deux robinets d'eau.

1. Brancher la laveuse ou reconnecter la source de courant électrique.
2. Faire exécuter à la laveuse un programme Normal/Casual (normal/tout-aller) avec la moitié de la quantité normale recommandée de détergent HE pour une charge moyenne, afin de nettoyer la laveuse et enlever l'antigel, le cas échéant.

Transport de la laveuse :

1. Si la laveuse doit être déplacée en temps de gel, verser une pinte (1 L) d'antigel pour véhicule récréatif dans le tambour. Faire exécuter à la laveuse un programme DRAIN/SPIN (vidange/essorage).
2. Débrancher le cordon d'alimentation.
3. Débrancher le tuyau de vidange du système de vidange et le fixer aux pinces du panneau arrière.
4. Fermer les deux robinets d'eau.
5. Déconnecter les tuyaux d'arrivée d'eau des robinets puis vidanger les tuyaux et les fixer au panneau arrière de la laveuse.

IMPORTANT: Faire un appel de service. Ne pas réutiliser les boulons de transport. La laveuse doit être transportée en position verticale. Pour éviter des dommages concernant la suspension et la structure de la laveuse, celle-ci doit être correctement réinstallée par un technicien certifié.

Réinstallation de la laveuse

1. Suivre les "Instructions d'installation" pour choisir l'emplacement, régler l'aplomb de la laveuse et la raccorder.
2. Faire exécuter à la laveuse un programme Normal/Casual (normal/tout-aller) avec la moitié de la quantité normale recommandée de détergent HE pour une charge moyenne, afin de nettoyer la laveuse et enlever l'antigel, le cas échéant.

Dépannage

Essayer d'abord les solutions suggérées ici pour éviter possiblement le coût d'une visite de service...

La laveuse affiche un message code et un signal sonore est émis

FH" (problème d'entrée d'eau - approvisionnement nul ou insuffisant)

Sélectionner deux fois PAUSE/OFF (pause/arrêt) pour annuler le programme. Débrancher la laveuse ou déconnecter la source de courant électrique.

Vérifier ce qui suit :

Les robinets d'eau sont-ils complètement ouverts?

Les tamis au point de raccordement des tuyaux d'arrivée d'eau à la laveuse sont-ils obstrus?

Les tuyaux d'arrivée d'eau sont-ils déformés?

Les tuyaux d'arrivée d'eau sont-ils gelés?

Brancher la laveuse ou reconnecter la source de courant électrique. Sélectionner à nouveau un programme et appuyer sur HOLD TO START (mise en marche). Si le problème persiste, faire un appel de service.

F02 (problème de vidange)

Sélectionner deux fois PAUSE/OFF (pause/arrêt) pour annuler le programme. Débrancher la laveuse ou déconnecter la source de courant électrique.

Vérifier ce qui suit :

Le tuyau de vidange est-il déformé?

Le tuyau de vidange est-il gelé?

Le tuyau de vidange est-il obstrué?

Le tuyau de vidange est-il à plus de 96^ (2,4 m) au-dessus du plancher?

"SUD" (procédure contre la mousse)

Lorsqu'un excès de mousse est détecté, une procédure contre la mousse se met en marche automatiquement. Cette procédure élimine l'excès de mousse et permet un rinçage correct de vos vêtements. "SUD" s'affiche durant la période de rinçage et à la fin du programme pour indiquer que la procédure contre la mousse a été activée. Utiliser uniquement des détergents HE (Haute efficacité).

Variables "F" [autres que FH et F02] (problème électrique)

Sélectionner deux fois PAUSE/OFF (pause/arrêt) pour annuler le programme. Sélectionner DRAIN/SPIN (vidange/essorage) en cas d'excess d'eau dans la laveuse.

Sélectionner à nouveau un programme et appuyer sur HOLD TO START (mise en marche). Si le problème persiste, faire un appel de service.

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Vérifier ce qui suit :

Le cordon d'alimentation est-il branché dans une prise à 3 alvéoles reliée à la terre?

La porte de la laveuse est-elle bien fermée?

Un programme a-t-il été sélectionné sans que HOLD TO START ait été sélectionné pendant 1 seconde?

La porte a-t-elle été ouverte après l’achèvement du dernier programme?

Vérifier ce qui suit :

Le cordon d'alimentation est-il branché dans une prise à 3 alvéoles reliée à la terre ? La prise est-elle alimentée par le courant électrique ? Vérifier la source de courant électrique ou appeler un électricien.

Les robinets d'eau chaude et d'eau froide sont-ils ouverts?

Le tuyau d'arrivée d'eau est-il déformé?

Les tamis de la valve d'arrivée d'eau sont-ils obstrués?

Couper l'arrivée d'eau et débrancher les tuyaux d'arrivée d'eau de la laveuse. Ôter toute pellicule ou particules accumulées. Réinstaller les tuyaux, ouvrir l'arrivée d'eau et vérifier s'il y a des fuites.

Vérifier ce qui suit :

Le cordon d'alimentation est-il branché dans une prise à 3 alvéoles reliée à la terre ? La prise est-elle alimentée par le courant électrique ? Vérifier la source de courant électrique ou appeler un electricien.

Un fusible est-il grillé ou le disjoncteur s'est-il déclenché? Remplacer le fusible ou réconclencher le disjoncteur. Si le problème persiste, appeler un électricien.

Utilisez-vous un câble de rallonge?

Ne pas utiliser un câble de rallonge.

La laveuse n'effectue pas de vidange ou d'essorage

Le tuyau de vidange est-il obstrué ou l'extrémité du tuyau de vidange se trouve-t-elle à plus de 96^ (2,4 m) au-dessus du plancher?

La tension est-elle assurée?

Vérifier la source de courant électrique ou appeler un électricien. Ne pas utiliser un câble de rangonce.

La procédure contre la mousse est-elle activée?

Le programme se terminera une fois que l'excess de mousse sera éliminé.

La charge est-elle équilibrée?

Un seul article ou un article encombrant peut provoquer un dééquilibre. Ajouter des articles ou redistribuer la charge.

La laveuse est-elle d'aplomb?

La laveuse doit être d'aplomb. Les quatre pieds doivent être installés correctement et les écrous doivent être serrés contre la caisse de la laveuse.

Lorsque l'eau est vidangée de la laveuse, on peut entendre le bruit de la succion d'air par la pompe. Ceci se produit à la fin de la vidange. Ceci est normal.

Lavez-vous des articles avec agrafes en métal, boucles ou fermoirs à glissière?

Vous pouvez entendre le bruit des articles métalliques touchant le tambour de la laveuse. Ceci est normal.

La laveuse est-elle installée sur un plancher robuste et solide?

Se référer aux "Instructions d'installation" pour les exigences relatives au plancher. Le bruit et les vibrations peuvent être réduits en plaçant une planche de contreplaqué de ¼" (19,1 mm) sur la laveuse. Le contreplaqué peut se prolonger en dessous de la laveuse et de la séchée pour les restaminer à des hauteurs égales.

La laveuse fuit

Vérifier la plomberie du domicile pour voir s'il y a des fuites.

Distributeurs obstrués ou ayant une unité

Les produits de lessive sont-ils dans le bon compartiment du distributeur?

Verser les quantités appropriées de détergent, d'assouplissant de tissu ou d'agent de blanchiment au chloré liquide dans le compartiment édequat. Verser l'agent de blanchiment en poudre ou liquide sans danger pour les couleurs dans le compartiment du détergent principal. Veiller à utiliser un agent de blanchiment en poudre sans danger pour les couleurs avec un détergent en poudre approprié ou un agent de blanchiment liquide sans danger pour les couleurs avec un détergent liquide approprié.

Le séparateur de détergent est-il correctement installé?

Le séparateur doit être en position avant en cas d'utilisation de détergent liquide et en position arrêté en cas d'utilisation de détergent en poudre.

Mauvaises odeurs de la laveuse

Voir "Nettoyage de la laveuse".

Utilisez-vous un détergent HE?

L'utilisation d'un détergent non HE peut provoquer un film résiduel à l'origine d'odeurs.

Avez-vous laissé la porte ouverte après utilisation?

Cette laveuse dispose d'une fermeture étanche pour éviter les fuites d'eau. Pour éviter la formation d'odeurs, laisser la porte ouverte afin de permettre à la laveuse de sécher entre les utilisations.

Charge trop mouillée

Avez-vous utilisé le bon programme pour la charge à laver?

Choisir un programme avec une vitesse d'essorage plus élevée.

Avez-vous lavé un article seul, des articles encombrants ou avez-vous surcharge la machine?

Le lavage d'un seul article ou d'un article encombrant, ou une charge excessive peuvent provoquer un déséquilibre. Ajouter des articles ou essayer de distribuer uniformément la charge mouillée dans le tambour, et commencer le programme DRAIN/SPIN (vidange/essorage). Si la charge est encore mouillée, retirer la moitié de la charge de la laveuse et essayer de nouveau.

Résidus ou charpie sur le linge

Avez-vous versé le détergent dans le distributeur?

Pour des résultats optimaux, ajouter du détergent au compartiment de détergent. Ne pas verser le détergent dans le tambour de la laveuse.

Avez-vous effectué le tri correctement?

Trier les articles causant la charpie (serviettes, chenilles) des articles qui retiennent la charpie (velours côtelé, synthétiques). Trier également en fonction des couleurs.

Avez-vous surchargé la laveuse?

Ne pas surcharger la laveuse. La laveuse peut être bien remplie mais le linge ne doit pas être tassé. La charge de lavage doit être équilibrée. De la charpie peut être coincée dans la charge s'il y a surcharge.

■ Vérifier ce qui suit :

Avez-vous laissé du papier ou des mouchoirs en papier dans les poches?

Avez-vous utilisé suffisamment de détergent HE?

Utiliser suffisamment de détergent pour enlever la charpie et la maintenir en suspension. Utiliser uniquement un détergent HE. Suivre les instructions du fabricant afin de déterminer la quantité de détergent à utiliser.

La température de l'eau est-elle inférieure à 60°F (15,6°C)?

Une eau de lavage dont la température est inférieure à 60°F (15,6°C) peut ne pas dissoudre complètement le détergent.

Utilisez-vous un programme de lavage à basse vitesse?

Les détergents en poudre peuvent ne pas se dissoudre correctement durant un programme à basse vitesse. Pour de nouveaux résultats, utiliser un détergent liquide pour les programmes à vitesses lentes tels que Délicate (articles délicats), Silk (soie), Wool (lainages) et Handwash (lavage à la main).

Présence de taches sur le linge

Avez-vous versé le détergent dans le distributeur?

Pour des résultats optimaux, verser le détergent dans le compartiment de détergent. Ne pas verser le détergent dans le tambour de la laveuse.

Avez-vous utilisé suffisamment de détergent HE?

Utiliser suffisamment de détergent pour enlever la saleté et la maintenir en suspension. Utiliser uniquement un détergent HE. Suivre les recommandations du fabricant pour déterminer la quantité de détergent à utiliser.

La présence de fer (rouille) dans l'eau est-elle supérieure à la moyenne?

Vous aurez peut-être besoin d'installer un filtre à fer.

Avez-vous bien trié la charge?

Séparer les articles de teinte foncée des articles blancs ou clairs.

Avez-vous déchargé la laveuse immédiatement?

Pour éviter le transfert de teinture, déchargez la laveuse dès qu'elle s'arrête.

Avez-vous utilisé une boule distributrice d'assouplissant de tissu?

Les boules distributrices ne fonctionnent pas correctement avec cette laveuse. Verser un assouplissant de tissu liquide dans le compartiment d'assouplissant de tissu.

Avez-vous utilisé un détergent en poudre pour un programme à vitesse faible?

Envisager l'utilisation d'un détergent liquide.

Avez-vous utilisé le programme Rapid Wash (lavage rapide) pour une grande charge?

Pour des résultats optimaux, utiliser le programme Rapid Wash (lavage rapide) pour les petites charges de linge légèrement sale.

Linge froissé

Avez-vous déchargé la laveuse immédiatement?

Décharger la laveuse dès qu'elle s'arrête.

Avez-vous utilisé le bon programme pour la charge à laver?

Utilisez le programme Delicate (articles délicats) ou un autre programme avec basse vitesse d'essorage pour réduire le froissage.

Avez-vous surchargé la laveuse?

La charge de lavage doit être équilibrée et non surchargée. Les charges doivent pouvoir se déplacer librement durant le lavage.

Blanc grisâtre, couleurs défraîchies

Avez-vous bien trié la charge?

Le transfert de teinture peut se produire lors du mélange d'articles blancs et de couleur dans une même charge. Séparer les articles de teinte foncée des articles blancs ou clairs.

La température de lavage était-elle trop basse?

Utiliser les lavages à l'eau tiède ou chaude si celle-ci est sans danger pour la charge.

Sassurer que le système d'eau chaude est adéquat pour fournir un lavage à l'eau chaude.

Avez-vous utilisé suffisamment de détergent, ou avez-vous une eau dure?

Utiliser plus de détergent pour laver la saleté intense à l'eau froide ou dure.

Programme trop long

Avez-vous sélectionné le programme Sanitary (sanitaire)?

Le chauffe-eau sera activé pour fournir le rendement de nettoyage maximal. La durée du

programme normal sera prolongé pour chauffer l'eau. Cette durée supplémentaire

dépendra du volume de la charge et de la température de l'eau à son entrée dans la laveuse.

Le mot "SUD" est-il affiché?

Un excès de mousse a été détecté et une procédure contre la mousse a commencé. Cette procédure prolongera la durée initiale du programme.

Avez-vous lavé une grande charge avec le programme Quick Wash (lavage rapide)?

Le programme Quick Wash (lavage rapide) est conçu pour les plus petites charges (2

3 articles de vêtements (égrenamment sales). Si des charges plus grandes sont lavées avec ce programme, la durée de lavage augmentera.

Avez-vous lavé une grande charge en utilisant un programme délicat?

Avec les programmes Délicat (articles délicats), Lavage à la main (lavage à la main), Soie (soie) et Laine (lainages), vous devez utiliser des petites charges. Ceci assure un lavage délicat de vos vêtements sans augmenter les durées de programme.

La charge a-t-elle causé un déséquilibre?

Lorsqu'il y a un trop grand déséquilibre, une procédure de rééquilibrage se met en marche pour redistribuer la charge. Durant la procédure de rééquilibrage, l'affichage de la durée se mettra en pause jusqu'à ce que cette activité soit terminée, puis se réactivera pour le reste du programme.

Porte verrouillée à la fin du programme de lavage

Toute l'eau s'est-elle écoulée de la laveuse pendant l'essorage?

Sélectionner DRAIN/SPIN (vidange/essorage) pour enlever toute eau restée dans la laveuse. La porte de la laveuse se déverrouillera à la fin de la vidange.

Avant de faire un appel pour assistance ou service, veuillez vérifier la section "Dépannage". Cette vérification peut vous faire économiser le coût d'une visite de service. Si vous avez encore besoin d'aide, suivez les instructions ci-dessous.

Lors d'un appel, veuillez connaître la date d'achat et les numéros de modèle et de série complets de votre appareil. Ces renseignements nous aident à mieux répondre à votre demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d'utiliser exclusivement des pièces spécifiées par l'usine. Ces pièces conviendront et fonctionneront bien parce qu'elles sont fabriquées selon les mêmes spécifications précises utilisées pour fabriquer chaque nouvel appareil Maytag.

Pour localiser des pièces de rechange spécifiées par l'usine dans votre région, composer le numéro de téléphone du Centre d'assistance à la clientèle de Maytag Services, LLC ou appeler le centre de service désigné par Maytag le plus proche.

Téléphonez sans frais au Centre d'assistance à la clientèle de Maytag Services, LLC au : 1-800-688-9900.

Nos consultants fournissent de l'assistance pour :

• Caractéristiques et spécifications de notre gamme complète d'appareils ménagers

■ Renseignements d'installation Consignes d'utilisation et d'entretien Vente d'accessoires et de pièces de rechange ■ Assistance spécialisée au client (langue espagnole, malentendants, malvoyants, etc.) - Les références aux concessionnaires, compagnies de service de réparation et distributeurs de pièces de rechange locaux. Les techniciens de service désignés par Maytag sont formés pour remplir la garantie des produits et fournir un service après garantie partout aux États-Unis.

Pour localiser la compétence de service désignée par Maytag dans votre région, vous pouvez également consulter les Pages jaunes.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez écrire à Maylag en soumettant toute question ou problème à :

Dans votre correspondance, veuillez indiquer un numéro de téléphone où l'on peut vous joindre dans la journée.

Au canada

Veuillez appeler sans frais le Centre d'interaction avec la clientèle de Whirlpool Canada LP au : 1-800-807-6777.

Nos consultants vous renseigneront sur les sujets suivants :

• Caractéristiques et spécifications sur toute notre gamme d'appareils électroménagers. Consignes d'utilisation et d'entretien.
• Ventes d'accessoires et pièces de rechange. • Réceptions aux marchands locaux, aux distributeurs de pièces de rechange et aux compagnies de service. Les techniciens de service désignés par Whirlpool Canada LP sont formés pour remplir les obligations de garantie des produits et fournir un service après la garantie, partout au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d’assistance, vous pouvez soumettre par écrit toute question ou préoccupation à Whirlpool Canada LP à l’adresse suivante :

Centre d'interaction avec la clientèle Whirlpool Canada LP 1901 Minnesota Court Mississauga, Ontario L5N 3A7

Veuillez inclure dans toute correspondance un numéro de téléphone auquel on peut vous joindre pendant la journée.

Garantie limitee de un an

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Maytag Corporation doit être fourni par une catégorie de service désignée par Maytag. Cette garantie limite l'exclusivement lorsque l'appareil est utilisé dans le pays où il a été acheté.

1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil, replacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.
2. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal.
3. Les dommages imputables à : accident, modification, usage imprévu ou abusif, incendie, inondation, actes de Dieu, installation fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par Maytag.
4. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.
5. Le coût des pièces de rechange et de la main-d'œuvre pour les appareils utilisés hors des États-Unis ou du Canada.
6. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.
7. Les réparations aux pièces ou systèmes résultat d'une modification non autorisée faite à l'appareil.
8. Les frais de transport pour le service d'un produit dans les régions éloignées.
9. La dépose et la réinstallation de votre appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation fournies.
10. Le coût des pièces de rechange et de la main-d'œuvre lorsque l'appareil est utilisé dans un pays autre que le pays où il a été acheté.

CLAUSE D'exoneration de responsabilité au TITRE des garants implicites; limitation des recours

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITEE CONSISTE EN LA RAPARATION PRVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AutorISEE PAR LA LOI. MAYTAG N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUIITS OU INDIRECTS. CERTAINES JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTRES, OU LES LIMITATIONS DE LA DUREE DES GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUEER DANS VOTRE CAS. CETTE GARANTIE VOUS CONFÉRÉ DES DROITS JURIDIQUES SPECIFIQUES ET VOUS POUVEZ ÉGÀLEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDICTON À UNE AUTRE.

À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand Maytag autorisé pour déterminer si une autre garantie s'applique. Si vous avez besoin de service, voir d'abord la section "Dépannage" du Guide d'utilisation et d'entretien. Après avoir vérifié la section "Dépannage", de l'aide supplémentaire peut être trouvée en vérifiant la section "Assistance ou service" ou en appelant Maytag. Aux É.-U., composer le 1-800-688-9900. Au Canada, composer le 1-800-807-6777.

9/06

Inscrivez les renseignements suivants au sujet de votre gros appareil ménager pour nous aider à obtenir assistance ou service en cas de besoin. Vous devrez connaître le numéro de module et le numéro de série au complet. Vous trouvez ces renseignements sur la plaque signalétique située sur le produit.

Nom du marchand. Adresse. Numéro de téléphone. Numéro de modèle. Numéro de série. Date d'achat.

Tous droits réservés.

MAYTAG et le symbole "M" sont des marques déposées à Maytag Limited. Car All other marks are trademarks of Maytag Corporation or its related companies.

Toutes les autres marques sont des marques de commerce de Maytag Corporation ou de ses compagnies affiliées.

5/07

Imprimé aux États-Unis.
