PFN40B - Ventilateur Royal Sovereign - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type de ventilateur	Ventilateur à colonne
Puissance	40 W
Vitesse de ventilation	3 vitesses réglables
Fonction oscillation	Oui, oscillation automatique
Dimensions	Hauteur : 1,2 m
Poids	3,5 kg
Niveau sonore	Silencieux, 50 dB à vitesse maximale
Utilisation	Idéal pour les espaces intérieurs, bureaux, salons
Maintenance	Nettoyage régulier des grilles, vérification du câble d'alimentation
Sécurité	Protection contre la surchauffe, base stable
Informations générales	Facile à assembler, design moderne

FOIRE AUX QUESTIONS - PFN40B Royal Sovereign

Le ventilateur ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous également que le bouton d'alimentation est activé.

Le ventilateur fait du bruit, est-ce normal ?

Un léger bruit est normal, mais si le bruit est fort ou inhabituel, vérifiez s'il y a des obstructions dans les pales du ventilateur ou si elles sont endommagées.

Comment nettoyer le ventilateur ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer les pales et le boîtier. Ne pas utiliser d'eau ou de nettoyants abrasifs.

Les vitesses de ventilation ne fonctionnent pas, que faire ?

Assurez-vous que le ventilateur est en marche. Essayez de changer de vitesse à plusieurs reprises. Si cela ne fonctionne pas, le problème peut être électrique, contactez le support.

Le ventilateur dégage une odeur étrange, que faire ?

Cela peut être dû à la poussière accumulée. Nettoyez le ventilateur comme indiqué dans la section de nettoyage. Si l'odeur persiste, contactez le support.

Le ventilateur ne tourne pas, que faire ?

Vérifiez si les pales du ventilateur sont bloquées. Assurez-vous qu'il n'y a pas d'objets obstruant le mouvement. Si le problème persiste, il peut nécessiter une réparation.

Puis-je utiliser le ventilateur à l'extérieur ?

Le ventilateur Royal Sovereign PFN40B est conçu pour un usage intérieur uniquement. Ne l'utilisez pas à l'extérieur pour éviter d'endommager l'appareil.

Comment régler la hauteur du ventilateur ?

Le ventilateur est équipé d'un mécanisme de réglage de la hauteur. Déverrouillez le bouton de réglage, ajustez à la hauteur désirée, puis resserrez le bouton.

Quelle est la garantie du produit ?

Le ventilateur Royal Sovereign PFN40B est généralement couvert par une garantie de 1 an contre les défauts de fabrication. Vérifiez votre manuel pour plus de détails.

MODE D'EMPLOI PFN40B Royal Sovereign

Veuillez lire et conserver ces instructions pour consultation future. Pour le service à la clientèle, veuillez choisir l'onglet correspondant du site www.royalsovereign.com

Modèle Série PFN-40B

INTRODUCTION

Merci d'avoir choisi Royal Sovereign pour vous procurer, à vous et votre famille, tout le confort au foyer dont vous avez besoin dans votre maison, appartement ou bureau. Ce ventilateur sur tour peut être installé en quelques minutes seulement et déplacé aisément d'une pièce à l'autre. Ce guide fournit des renseignements utiles pour bien prendre soin et entretenir votre nouvel appareil. Veuillez prendre un moment pour le lire entièrement.

TABLE DES MATIÈRES

Précautions 12

Pièces et assemblage du ventilateur …… 13-14

Fonctionnement 14

Nettoyage et entretien 14

Données techniques 15

Garantie 16

Exclusions 16

Page en Français 9

PRÉCAUTIONS À PRENDRE LORS DE L'UTILISATION

Caractéristiques électriques et cordon d'alimentation

Assurez-vous que l'alimentation électrique utilisée convient au modèle choisi. L'alimentation électrique nominale de votre nouveau ventilateur est indiquée sur l'autocollant du numéro de série que porte l'appareil. Veuillez vous assurer que l'alimentation nominale de l'appareil respecte les codes de l'électricité de votre région.

• N'utilisez pas l'appareil s'il est défectueux, s'il a chuté ou s'il est endommagé de quelconque façon.
• N'utilisez pas l'appareil à l'extérieur. N'installez pas l'appareil sur ou près d'un brûleur à gaz, brûleur électrique, microondes ou four chaud.
• Pour éviter les risques d'incendie, de décharges électriques et de blessures, ne placez pas le cordon, la prise ou l'appareil dans l'eau ou un autre liquide.
• Toute utilisation enfreignant les consignes de sécurité annule le droit du client au service sous garantie.
• Ne modifiez aucune pièce de cet appareil.
• Faites toujours fonctionner le ventilateur sur une surface stable, sèche et à niveau.
• N'introduisez aucun doigt, crayon ni autre objet dans l'article et n'obstruez d'aucune façon le débit d'air.
• Assurez-vous que l'alimentation électrique utilisée correspond à la tension nominale de l'appareil.
• N'utilisez pas cet appareil avec une rallonge ou un adaptateur de fiche.
• Si le cordon d'alimentation ou la prise sont endommagés de quelconque façon, veuillez communiquer avec le service à la clientèle de Royal Sovereign.
• Désactivez et débranchez l'appareil avant le nettoyage ou l'inutilisation pendant une période prolongée.

Utilisation générale

- N'obstruez pas les sorties d'air de l'appareil avec quelque objet que ce soit.

• N'introduisez aucun objet dans le ventilateur.
- Ne versez pas d'eau sur le boîtier ou sur le panneau de commande.
- Ne placez pas d'objets lourds sur l'appareil et ne vous assoyez pas sur celui-ci.
- Ne tirez jamais sur le cordon d'alimentation électrique et ne l'endommagez pas.

- Cet appareil n'est pas destiné à l'utilisation par des personnes (y compris les enfants) souffrant d'incapacité mentale qui ne bénéficient d'aucune supervision ni directive de la part d'une personne qui est responsable de leur sécurité.

PIÈCES

1. Grille de sûreté (avant et arrière)
2. Bouton d'oscillation
3. Ensemble moteur de commande (écrou en plastique compris)
4. Tube métallique chromé (situé dans le tube métallique blanc)
5. Écrou et boulon

ASSEMBLAGE DU VENTILATEUR

2. 3. 1. 5. 4. R

1. Retirez tous les éléments et localisez l'ensemble moteur.
2. Localisez la grille de sûreté et positionnez-la sur les goupilles saillantes en alignant les orifices filetés inférieurs.
3. Vissez l'écrou en plastique pour fixer la grille de sûreté arrière. (Figure 1)
4. Localisez la pale de ventilateur et alignez-la sur l'axe métallique de l'ensemble moteur.
5. Vissez l'écrou de blocage dans le sens antihoraire. (Figure 2)

**Remarque : Évitez de serrer le boulon à l'excès, puisque l'écrou de blocage se resserrera graduellement à mesure que fonctionne l'appareil.

1. La grille de sûreté avant comporte quatre attaches qui doivent s'aligner sur l'orifice inférieur pour l'écrou et le boulon de sûreté.
2. Alignez l'attache de blocage supérieure sur la grille de sûreté supérieure, verrouillez les attaches de blocage latérales et alignez l'orifice inférieur pour l'écrou et le boulon de sûreté. (Figure 3)
3. Vissez l'écrou et le boulon dans les orifices des grilles de sûreté.
4. Vous aurez besoin d'un tournevis pour assembler la base croisée. La section supérieure de la base croisée doit recouvrir la section inférieure de la base afin qu'elle puisse être fixée à l'aide des vis à la base du pied du ventilateur (voir la figure 4)
5. La hauteur du tube métallique chromé est réglable à l'intérieur du pied. Desserrez le collet en maintenant le tube métallique chromé et réglez ce dernier à la hauteur voulue. Le logement du moteur s'abaissera sur le tube chromé au point où il devra être fixé à l'aide la vis à oreilles fournie (voir la figure 5)

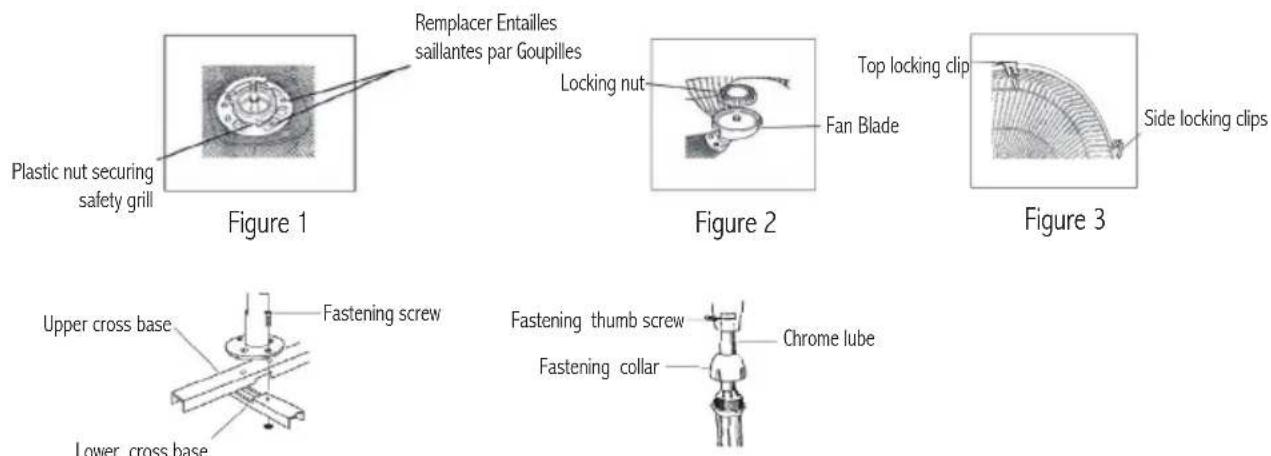

Plastic nut securing safety grill Remplacer Entailles saillantes par Goupilles Locking nut Top locking clip Fan Blade Side locking clips Figure 1 Figure 2 Figure 3 Upper cross base Fastening screw Lower cross base Fastening thumb screw Fastening collar Chrome lube

Figure 4
Figure 5

FONCTIONNEMENT

1. Posez le ventilateur sur une surface stable, sèche et à niveau.
2. Déliez le cordon d'alimentation et branchez-le dans une prise électrique. Assurez-vous que la fiche est fermement ancrée dans la prise.
3. Mettez le ventilateur en fonction en appuyant sur « 1 », « 2 », « 3 », selon le régime voulu.
   "o" - Hors fonction 1 - Débit léger 2 - Débit moyen 3 - Débit élevé
4. Appuyez sur le bouton du dessus de l'ensemble moteur pour l'OSCILLATION

NETTOYAGE ET ENTRETIEN

• Débranchez toujours le ventilateur avant de nettoyer votre appareil. Nettoyez l'appareil avec un linge doux et humide. N'utilisez aucun solvant ou nettoyant abrasif.
• Laissez bien sécher l'appareil avant de le remettre en marche.
• Pour éviter l'endommagement, n'utilisez pas un objet tranchant pour tenter de désassembler le ventilateur.
• Nous recommandons de nettoyer le ventilateur et de le ranger dans son emballage d'origine, dans un endroit frais et sec.

DONNÉES TECHNIQUES

Modèle PFN-40B
Tension/fréquence 120 V c.a., 60 Hz
Puissance d'entrée 50 W
Dimensions (Long) X (Larg) x (Haut) 640 x 690 x 1250 mm
Poids 3,2 kg/7,04 lb

GARANTIE

Royal Sovereign garantit que chaque ventilateur est exempt de tout défaut de fabrication, de matériau ou de main-d'œuvre. En vertu de la présente garantie, nous nous engageons à réparer ou remplacer sans frais toute pièce défectueuse d'un appareil livré à un centre de service autorisé de Royal Sovereign, exception faite de toute pièce endommagée durant le transport. Cette garantie est offerte à l'acheteur initial pour une période d'une année à compter de la date d'achat et elle n'est pas transférable. Cette garantie est valable sous réserve d'une utilisation conforme aux directives du fabricant qui accompagnent l'appareil.

EXCLUSIONS

La présente garantie ne comprend et ne couvre pas les défaillances et les pannes de votre ventilateur Royal Sovereign causées par des réparations effectuées par des personnes ou centres de service non autorisés, par la soumission de l'appareil à une mauvaise manipulation, installation inappropriée, modification ou utilisation irraisonnable, y compris l'utilisation d'une tension d'alimentation inadéquate, les catastrophes naturelles et le manque d'entretien normal et nécessaire. Cette garantie remplace toute autre garantie expresse. Royal Sovereign n'accepte aucune responsabilité pour les dommages consécutifs ou indirects. Cette restriction ne s'applique pas si vous résidez dans une localité qui ne permet pas l'exclusion des dommages consécutifs ou indirects.

ROYAL SOVEREIGN INTERNATIONAL INC.

2 VOLVO DRIVE ROCKLEIGH, NJ 07647 É.-U.

TÉL.: [phone] TÉLÉC.: 1 201 750-1022

RS HOLLAND B.V.

INDUSTRIEWEG 6K, 4104AR, CULEMBORG, PAYS-BAS

TÉL.: 31 (0)345·473·097 TÉLÉC.: 31 (0)345·519·811

RS CANADA INC.

1025, WESTPORT CRESCENT, MISSISSAUGA, ONTARIO L5T 1E8 CANADA

TÉL.: [phone] TÉLÉC.: 1 905 461-1096,

RS INTERNATIONAL AUSTRALIA PTY. LTD.
