LST136 - Débroussailleuse BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débroussailleuse sans fil
Marque	Black & Decker
Modèle	LST136
Alimentation	Batterie lithium-ion 20V max
Diamètre du fil	1,65 mm (0,065 po) rond nylon monofilament
Type de fil recommandé	Nylon rond de 1,65 mm (modèle AF-100)
Avance du fil	Automatique
Tête pivotante	Oui, avec bouton de dégagement (taillage et coupe-bordures)
Poignée auxiliaire	Réglable en hauteur
Hauteur réglable	Télescopique avec tendeur
Guide de coupe	Oui, escamotable
Pare-main	Inclus, doit être installé avant utilisation
Puissance réglable	Cadran de puissance max/durée d'exécution (positions 1 à 6)
Temps de charge	Environ 8 heures pour une charge complète
Indicateur de charge	DEL verte (charge complète), rouge (anomalie)
Garantie	3 ans pour usage domestique
Entretien	Nettoyage avec savon doux et chiffon humide ; affûter le coupe-fil avec une lime
Sécurité	Port de protection oculaire obligatoire ; maintenir une distance de sécurité de 30 m
Pièces détachées	Bobine AF-100, pare-mains, couvercles de bobine
Réparabilité	Centres de réparation agréés Black & Decker

FOIRE AUX QUESTIONS - LST136 BLACK & DECKER

Quel type de fil utiliser pour la débroussailleuse LST136 ?

Utilisez uniquement un fil de nylon rond monofilament de 1,65 mm (0,065 po) de diamètre. Le modèle recommandé est la recharge AF-100 de Black & Decker. N'utilisez pas de fil dentelé ou de plus gros calibre, car cela surchargerait le moteur.

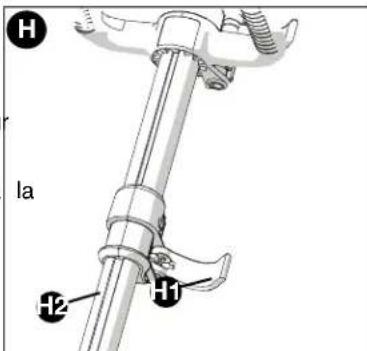

Comment régler la hauteur de la débroussailleuse ?

Relâchez le tendeur de réglage de hauteur (H1), faites glisser le tube (H2) à la hauteur souhaitée, puis refermez le tendeur. La hauteur est télescopique pour s'adapter à votre taille.

Pourquoi le fil ne s'alimente-t-il pas automatiquement ?

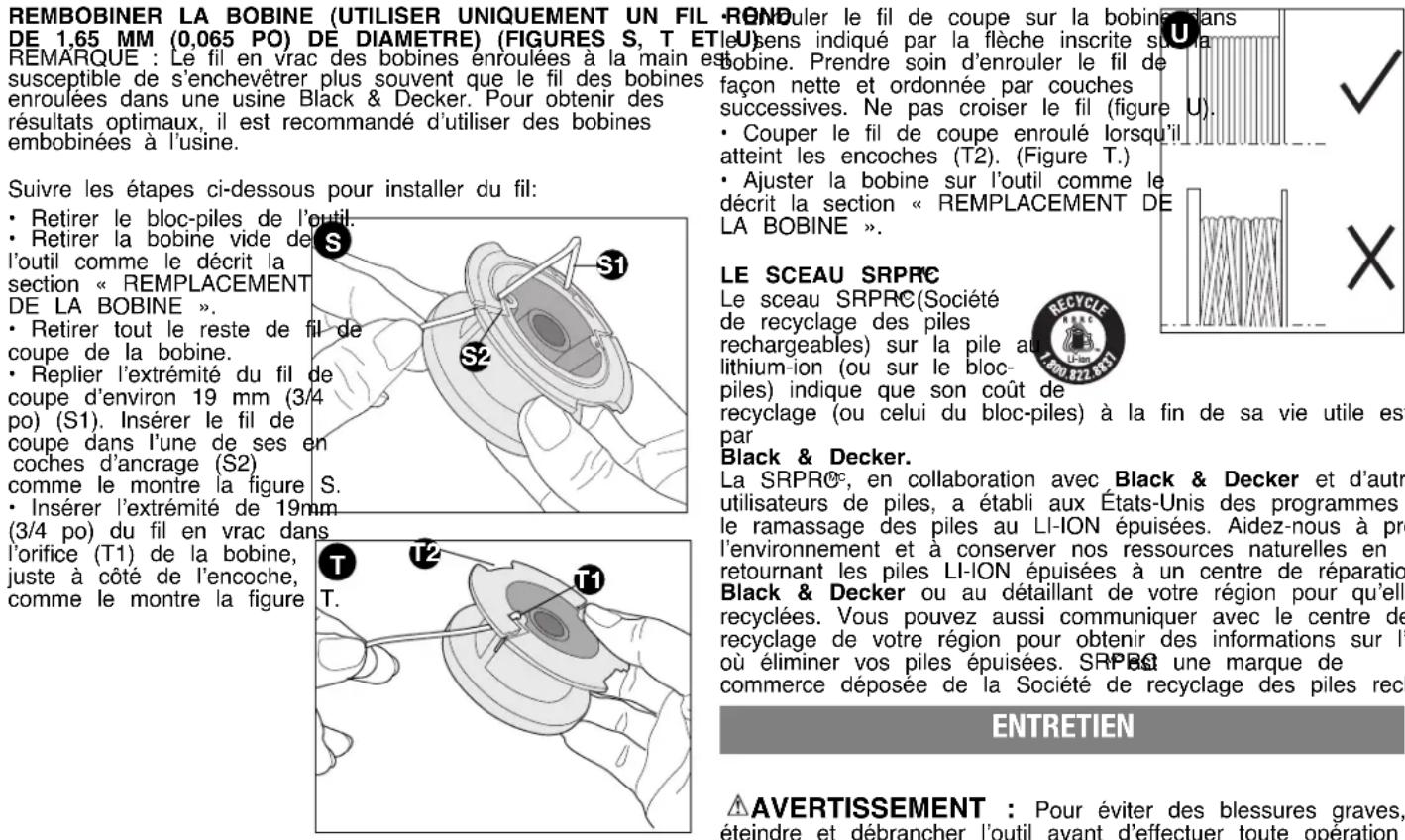

Vérifiez que le fil n'est pas entrecroisé sur la bobine (figure U). Si c'est le cas, déroulez-le et réenroulez-le de façon ordonnée. Assurez-vous également que le levier dans le boîtier de la bobine se déplace librement. Nettoyez la bobine et son boîtier si nécessaire.

Que faire si la débroussailleuse fonctionne lentement ?

Retirez la batterie et vérifiez que le boîtier de la bobine tourne librement. Nettoyez-le si nécessaire. Vérifiez aussi que le fil de coupe ne dépasse pas 136 mm (5 3/8 po) de la bobine ; coupez-le si c'est le cas.

Comment changer la bobine de fil ?

Retirez la batterie. Enlevez le couvercle de la bobine en enfonçant les languettes. Sortez la bobine vide et insérez une nouvelle bobine (AF-100). Faites passer le fil par l'ouverture (R2) et laissez environ 122 mm (4 13/16 po) de fil dépasser. Remettez le couvercle en alignant les languettes.

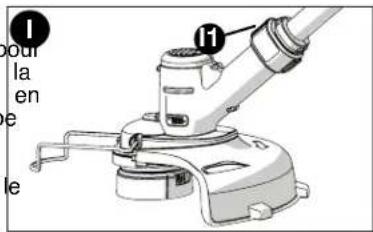

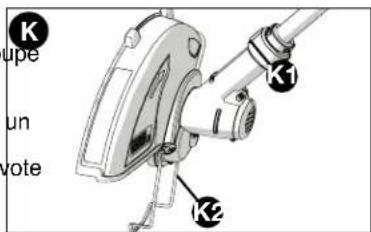

Comment passer du mode taillage au mode coupe-bordures ?

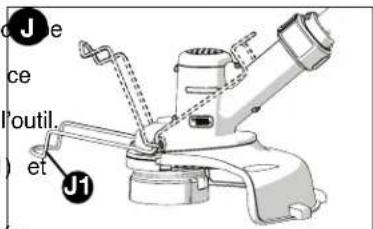

Retirez la batterie. Enfoncez le bouton de dégagement de la tête (I1/K1) et tournez la tête dans le sens horaire pour le taillage ou antihoraire pour la coupe-bordures. Pour la coupe-bordures, abaissez également le guide de coupe jusqu'au déclic.

Quelle est la durée de charge de la batterie ?

Le chargeur standard recharge un bloc-piles complètement épuisé en environ 8 heures. Le voyant DEL vert clignote pendant la charge et reste allumé une fois la charge terminée.

Que signifie le clignotement rouge sur le chargeur ?

Un clignotement rouge indique une pile en mauvais état ou une suspension chaud/froid. Si la pile est trop chaude ou trop froide, la charge est suspendue jusqu'à ce qu'elle revienne à une température normale (16-27°C). Si le problème persiste, retournez la pile à un centre de réparation.

Quelles précautions de sécurité observer ?

Portez toujours une protection oculaire (ANSI Z87.1). Habillez-vous de manière appropriée (pantalons longs, chaussures fermées). Maintenez les spectateurs à au moins 30 m (100 pi). Ne pas utiliser sous la pluie ou sur des surfaces mouillées. Débranchez la batterie avant tout réglage ou nettoyage.

Comment entretenir la débroussailleuse ?

Nettoyez les pièces en plastique avec un savon doux et un chiffon humide. N'immergez pas l'outil dans l'eau. Le coupe-fil sur le pare-main peut s'émousser ; affûtez-le régulièrement avec une lime. Rangez l'outil dans un endroit sec et à l'abri des engrais.

MODE D'EMPLOI LST136 BLACK & DECKER

Merci d'avoir choisi Black & Decker. Consulter le site Web

pour enregistrer votre nouveau produit.

À LIRE AVANT DE RETOURNER CE PRODUIT

POUR QUELQUE RAISON QUE CE SOIT.

Si des questions ou des problèmes surgissent après l'achat d'un Black & Decker, consulter le site Web

HTTP://WWW.BLACKANDDECKER.COM/INSTANTANSWERS

pour obtenir des réponses instantanément 24 heures par jour.

Si la réponse est introuvable ou en l'absence d'accès à l'Internet, composer le 1-800-544-6986 de 8 h à 17 h HNE, du lundi au vendredi, pour parler avec un agent.

Prière d'avoir le numéro de catalogue sous la main lors de l'appel.

CONSERVER CE MANUEL POUR UN USAGE ULTÉRIEUR.

Numéro de modèle : LST136

PROPOS DES RENSEIGNEMENTS IMPORTANTS QU'IL VOUS FAUT CONNAÎTRE :

• Le pare-main doit être installé avant de débuter le taillage, ou la coupe, sinon le moteur surchauffera.

Utiliser seulement un fil ROND de 1,7 mm (0,065 po) de diamètre lors du remplacement (modèle AF-100 de B&D recommandé), sinon l'appareil ne fonctionnera pas correctement.

• Éviter de frapper la tête d'alimentation contre le sol. En effet, cela endommagera le mécanisme d'alimentation.

LIGNES DIRECTRICES EN MATIÈRE DE SÉCURITÉ - DÉFINITIONS

Il est important que vous lisiez et compreniez ce mode d'emploi. Les informations qu'il contient concernent VOTRE SÉCURITÉ et visent à ÉVITER TOUT PROBLÈME. Les symboles ci-dessus vous aideront à reconnaître ces informations.

DANGER : Indique une situation dangereuse imminente qui, si elle n'est pas évitée, causera la mort ou des blessures graves.

AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait causer la mort ou des blessures graves.

MISE EN GARDE : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait causer des blessures mineures ou modérées.

AVIS : Utilisé sans le symbole d'alerte à la sécurité, indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des dommages à la propriété.

AVERTISSEMENTS DE SÉCURITÉ ET DIRECTIVES DE PREMIÈRE IMPORTANCE

AVERTISSEMENT : Lorsque des outils de jardinage électriques sont utilisés, des précautions de base en matière de sécurité doivent toujours être suivies afin de réduire le risque d'incendie, de choc électrique et de blessure corporelle, notamment les suivantes.

Lire toutes les directives.

TOUJOURS PORTER UNE PROTECTION OCULAIRE - Porter des lunettes ou des lunettes protectrices en tout temps lorsque l'outil est branché. OUTIL ENDOMMAGÉ - Si vous frappez ou vous enchevêtrez dans un objet, arrêtez immédiatement l'outil, débranchez-le, puis inspectez-le pour toute trace de dommages qui devront être réparés avant une autre utilisation. DISPOSITIF DE PROTECTION - Ne pas utiliser cet outil avec un moyeu ou une bobine brisés. Ne pas utiliser les dispositifs de protection en place.

• S'HABILLER DE MANIÈRE APPROPRIÉE - Ne pas porter de vêtements amples ni de bijoux. Ils peuvent s'enchevêtrer dans les pièces mobiles. Des gants en caoutchouc et des chaussures adéquates à semelles en caoutchouc sont recommandés lors de travaux à l'extérieur. Ne pas utiliser l'outil avec les pieds nus ou des sandales ouvertes. Porter des pantalons longs pour protéger vos jambes. Se couvrir les cheveux s'ils sont longs.

FIL EN NYLON - Tenir le visage, les mains et les pieds loin du fil rotatif en tout temps.

• LE FIL EN ROTATION EXÉCUTE UNE COUPE - Être attentif lors de la taille autour de grillages et de plates-bandes.
• TENIR ÉLOIGNÉS TOUS LES SPECTATEURS - À une distance sécuritaire de l'aire de travail, particulièrement les enfants.
• AVERTISSEMENT IMPORTANT : lorsque l'outil est utilisé comme coupe-bordure, des pierres, morceaux de métal et autres objets peuvent être projetés à haute vitesse par le fil. L'outil et l'équipement de protection sont conçus pour réduire le risque.

Toutefois, les précautions spéciales suivantes doivent être prises :

S'ASSURER que toute personne et animaux sont éloignés d'au moins 30 m (100 pi).

POUR RÉDUIRE LE RISQUE de blessures par ricochet, travaillez en vous éloignant de tout objet solide tel un mur, des marches, grosses pierres, des arbres, etc. Soyez très prudent lors de travaux près d'objets solides et, le cas échéant, taillez ou coupez manuellement. - ÉVITER LES DÉMARRAGES ACCIDENTELS - Ne pas transporter d'outil branché avec le doigt sur la détente.

• NE PAS FORCER L'OUTIL - Ne pas le faire tourner à une vitesse plus rapide que celle pour laquelle il est capable de couper efficacement.
• UTILISER LE BON OUTIL - Ne pas utiliser cet outil pour tout autre type de travail sauf pour celui pour lequel il est prévu.
• NE PAS TROP TENDRE LES BRAS - Conserver son équilibre en tout temps.
• DÉBRANCHER L'OUTIL - Lorsqu'inactif, lors de remplacement de fil ou avant un nettoyage. ÉVITER LES CONDITIONS ENVIRONNEMENTALES DANGEREUSES - Ne pas utiliser d'outils électriques dans des endroits humides ou mouillés. Suivre toutes les directives de ce mode d'emploi pour une utilisation adéquate de votre outil. Ne pas utiliser l'outil sous la pluie. Les symboles et leurs définitions sont indiqués ci-après : V .........volts, A .........ampères, Hz .........hertz, W.......watts.
• NE PAS UTILISER d'outils électriques portatifs dans une atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les moteurs de ces outils produisent normalement des étincelles qui pourraient enflammer les vapeurs ou les poussières. Construction classe II ... borne de terre. RANGER LES OUTILS INUTILISÉS À L'INTÉRIEUR - Lorsqu'ils ne sont pas utilisés, les outils doivent être rangés à l'intérieur, dans un endroit sec et verrouillé, hors de portée des enfants. Symbole d'alerte à la sécurité ... /min ... révolutions ou alternance par min.
• ÊTRE VIGILANT - Ne pas utiliser l'appareil en cas de fatigue, de maladie ou sous l'influence d'alcool, de drogues ou de médicaments. AVERTISSEMENT : Certaines poussières produites par cet outil contiennent des produits chimiques reconnus par l'État de Californie comme pouvant causer le cancer, des anomalies congénitales ou d'autres dangers pour la reproduction.
• PRENDRE SOIN DES OUTILS ÉLECTRIQUES - Suivre les directives figurant à la section Entretien. Maintenir les poignées sèches, propres et exemptes d'huile et de graisse.
• SÈCHES : Quelques exemples de ces produits chimiques :
• VÉRIFIER LES PIÈCES ENDOMMAGÉES - Avant toute utilisation ultérieure de l'appareil électrique, un dispositif de protection endommagé, ou toute autre pièce endommagée, doit être examiné soigneusement afin d'assurer un fonctionnement adéquat selon sa fonction prévue. Vérifier l'alignement des pièces mobiles, la présence de grippage des pièces mobiles, de rupture...
• NE PAS immerger l'outil dans l'eau ou l'arroser au boyau. ÉVITER la détention de tout liquide dans l'outil.
• NE PAS ranger l'outil sur des engrais ou des produits chimiques ou près de ceux-ci.
• NE PAS nettoyer avec un nettoyeur à pression.
• Maintenir les pare-mains en place et en état de fonctionnement.
• Tenir les mains et les pieds éloignés de la zone de coupe. L'étiquette apposée sur votre outil pourrait comprendre les symboles suivants. Les symboles et leurs définitions sont indiqués ci-après : V . volts, A . ampères, Hz . hertz, W . watts, ... minutes, ... courant alternatif, ... courant continu, ... régime à vide, ... Construction classe II, ... borne de terre, ... à l'intérieur, ... symbole d'alerte à la sécurité, ... /min ... révolutions ou alternance par min. Avertissement : Certaines poussières produites par cet outil contiennent des produits chimiques reconnus par l'État de Californie comme pouvant causer le cancer, des anomalies congénitales et d'autres dangers pour la reproduction. Voici quelques exemples de ces produits chimiques :
• composés présents dans les engrais
• composés présents dans les insecticides, herbicides et pesticides
• et - arsenic et chrome provenant de bois traité chimiquement. Pour réduire votre exposition à ces produits chimiques, porter un équipement de sécurité approuvé comme un masque anti-poussières conçu spécialement pour filtrer les particules microscopiques. CONSERVER CES DIRECTIVES : ce mode d'emploi comprend d'importantes directives de sécurité pour les chargeurs de piles.
• Avant d'utiliser le chargeur, lire toutes les directives et tous les avertissements figurant sur le chargeur, le bloc-piles et le produit utilisé avec le bloc-piles.

AVERTISSEMENT : Ne pas utiliser l'outil si la détente ne fonctionne pas. Tout outil qui ne peut être réglé par la détente est dangereux et doit être réparé.

CONSERVER CES MESURES.

AVERTISSEMENT : risque de choc électrique. Éviter la pénétration de tout liquide dans le chargeur.

MISE EN GARDE : risque de brûlure. Pour réduire le risque de blessures, charger uniquement des piles Black & Decker conseillées. D'autres types de piles peuvent exploser et provoquer des blessures corporelles et des dommages.

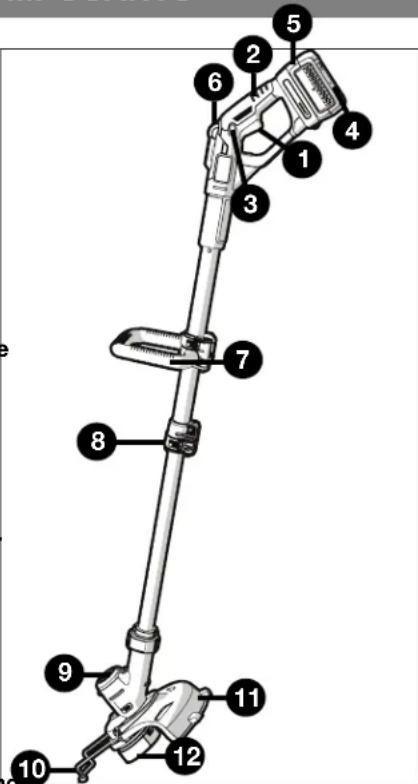

COMPOSANTS

1. Interrupteur marche/arrêt
2. Poignée
3. Bouton de

verrouillage

1. Bloc-piles
2. Indicateur de charge
3. Contrôle de

puissance 7. Poignée auxiliaire 8. Tendeur pour régler la hauteur 9. Tête de coupe 10. Guide de coupe 11. Pare-main 12. Boîtier de la bobine

DIRECTIVES DE SÉCURITÉ IMPORTANTES POUR LES CHARGEURS DE PILES

MISE EN GARDE : dans certaines circonstances, lorsque le chargeur est branché au bloc d'alimentation, le chargeur peut être court-circuité par des corps étrangers conducteurs tels que, mais sans s'y limiter, la laine d'acier, le papier d'aluminium ou toute accumulation de particules métalliques. Ils doivent être maintenus à distance des ouvertures du chargeur. Débrancher systématiquement celui-ci si aucun bloc-piles n'y est inséré. Débrancher le chargeur avant tout nettoyage.

• NE PAS tenter de charger le bloc-piles avec autre chose qu'un chargeur de marque. Les chargeurs et blocs-piles sont conçus spécialement pour fonctionner ensemble.
• Ces chargeurs ne sont pas destinés à être utilisés à d'autres fins que celles de charger les piles rechargeables conseillées par Black & Decker. Toute autre utilisation risque de provoquer un incendie, un choc électrique ou une électrocution.
• Protéger le chargeur de la pluie et de la neige.
• Tirer la fiche plutôt que le cordon pour débrancher le chargeur ou pour débrancher les cordons à l'aide de la fonction guirlande. Cela permet de réduire le risque d'endommager la fiche ou le cordon d'alimentation.
• S'assurer que le cordon est situé en lieu sûr de manière que personne ne marche ni ne trébuche dessus ou qu'il ne soit pas endommagé ni soumis à une tension.
• Ne pas utiliser de rallonge à moins que cela ne soit nécessaire. L'utilisation d'une rallonge inadéquate risque d'entraîner un incendie, un choc électrique ou une électrocution.
• Pour la sécurité de l'utilisateur, utiliser une rallonge de 2,400 (AWG, American Wire Gauge [calibrage américain normalisé des fils]). Plus le nombre de calibre de fil est petit, plus sa capacité est grande, par exemple un calibre 16 a plus de capacité qu'un calibre 18. Si plus d'une rallonge est utilisée pour obtenir la longueur totale, s'assurer que chaque rallonge présente au moins le calibre de fil minimum.

Calibre de fil minimum recommandé pour les rallonges standard

Tension	Longueur	calibre	minimal	des	cordons	de	rallonge
		totale	du	cordon	en	pieds
120V	0-25	26-50	51-100	101-150
		(0-7,6m)	(7,6-15,2m)	(15,2-30,4m)	(30,4-45,7m)
240V	0-50	51-100	101-200	201-300
		(0-15,2m)	(15,2-30,4m)	(30,4-60,9m)	(60,9-91,4m)
Intensité (A)
Au moins	Au plus		Calibre	moyen	des fils	(AWG)
0	-	6	18	16	16	14
6	-	10	18	16	14	12
10	-	12	16	16	14	12
12	-	16	14	12	Non recommendé

(120 V). Ne pas utiliser une tension supérieure pour le chargeur. CONSERVER CES DIRECTIVES

AVERTISSEMENT : Pour un fonctionnement sûr, lire le présent manuel et les manuels fournis avec l'outil avant d'utiliser le chargeur.

Le bloc-piles n'est pas complètement chargé à la sortie de l'emballage. Avant d'utiliser le bloc-piles et le chargeur, lire les directives de sécurité ci-après. Respecter ensuite les consignes de chargement décrites.

• Ne pas installer le chargeur sur un mur ni le fixer de manière.
• permanente sur toute surface. Le chargeur est destiné à une utilisation sur une surface plane et stable (c.-à-d. un dessus de table ou d'établi).
• Ne pas faire fonctionner le chargeur si la fiche ou le câble est endommagé ; les remplacer immédiatement.
• Ne jamais se servir d'un chargeur qui a subi un choc, qui est tombé par terre ou qui est endommagé de quelque manière que ce soit. Le faire vérifier dans un centre de réparation autorisé.
• Ne pas démonter le chargeur ; confier l'entretien ou la réparation de l'appareil à un centre de réparation autorisé. Le remontage conforme du chargeur comporte des risques de choc électrique, d'électrocution ou d'accident.
• Débrancher le chargeur avant de le nettoyer. Cela réduit le risque de choc électrique. Le risque ne sera pas éliminé en effet simplement en retirant le bloc-piles.
• NE JAMAIS relier deux chargeurs ensemble. Le chargeur est conçu pour être alimenté en courant

de manière.

DIRECTIVES DE SÉCURITÉ IMPORTANTES POUR LES BLOCS-PILES

Des flammes, des vapeurs et des matières toxiques sont dégagées lorsque les blocs-piles sont incinérés. Ne pas mouiller, charger ou utiliser de pile dans un milieu déflagrant ou en présence de liquides, de gaz ou de poussières inflammables. La séparation ou le retrait de la pile du chargeur peut enflammer de la poussière ou des émanations. Si le contenu de la pile entre en contact avec la peau, laver immédiatement la zone touchée avec du savon doux et de l'eau. Si le liquide de la pile entre en contact avec les yeux, rincer l'œil avec de l'eau, pendant 15 minutes ou jusqu'à ce que l'irritation cesse. Si des soins médicaux sont nécessaires, l'électrolyte des piles au lithium-ion est composé d'un mélange de carbonates organiques liquides et de sels de lithium. - Le contenu des éléments de pile ouverts peut provoquer une irritation respiratoire. Exposer la personne à de l'air frais. Si les

symptômes persistent, obtenir des soins médicaux.

AVERTISSEMENT : Risque de brûlure. Le liquide peut s'enflammer s'il est exposé à des étincelles ou à une flamme. - Charger uniquement les blocs-piles au moyen de chargeurs Decker. - NE PAS éclabousser le bloc-piles ni l'immerger dans l'eau ou dans tout autre liquide. Cela peut entraîner une défaillance prématurée de l'objet. - Ne pas ranger ni utiliser l'outil et le bloc-piles dans un endroit où la température peut atteindre ou dépasser les 40°C (comme dans les remises extérieures ou les bâtiments métalliques en été).

AVERTISSEMENT : Ne jamais tenter d'ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier du bloc-piles est fissuré ou endommagé, ne pas l'insérer dans un chargeur. Ne pas écraser, laisser tomber ou endommager le bloc-piles. Ne pas utiliser un bloc-piles ou un chargeur qui a reçu un choc violent, qui est tombé, fissuré ou est endommagé de quelque manière que ce soit (p. 29). Les blocs-piles endommagés doivent être envoyés au centre de réparation pour être recyclés.

AVERTISSEMENT : Risque d'incendie. Ne pas ranger ni transporter les piles de manière à ce que des objets métalliques puissent entrer en contact avec les bornes exposées. Par exemple, ne pas mettre de piles dans un tablier, une poche, une boîte à outils, un boîtier de rangement, un tiroir, etc., contenant des objets tels que des clous, des vis ou des clés. Le transport de ces objets peut causer un incendie si les bornes des piles entrent en contact involontairement avec des matières conductrices comme des clés, de la monnaie, des outils manuels et des articles similaires. Selon le règlement HMR du DOT (US Department of Transportation Hazardous Material Regulations), il est effectivement interdit de transporter des piles pour le commerce dans les avions (c.-à-d. dans les valises et les bagages à main).

MOINS qu'elles ne soient bien protégées contre les courts-circuits. Pour le transport de piles individuelles, on doit donc s'assurer qu'elles sont protégées et bien isolées contre toute matière pouvant être en contact avec elles et provoquer un court-circuit.

REMARQUE : Il ne faut pas laisser de piles au lithium-ion dans les bagages enregistrés.

RECOMMANDATIONS EN MATIÈRE DE RANGEMENT

1. Le meilleur endroit de rangement est celui qui est frais et sec, à l'abri de toute lumière directe et protégé des températures extrêmes (chaleur ou froid).
2. Un entreposage prolongé ne nuira pas au bloc-piles ou au chargeur.

PROCÉDURE DE CHARGE

Le chargeur standard fourni chargera une pile complètement épuisée en 8 heures environ. Brancher le chargeur dans une prise appropriée avant d'insérer le bloc-piles.

Brancher le chargeur dans une prise appropriée avant d'insérer le bloc-piles. 2. Insérer le bloc-piles dans le chargeur comme le montre la figure 1.

1. Le voyant DEL vert clignotera, indiquant ainsi que la pile est en cours de charge.

La fin de la charge est indiquée par le voyant DEL vert qui demeure allumé.

Le bloc-piles est chargé à plein et peut être utilisé ou laissé sur le chargeur.

Recharger les piles épuisées aussitôt que possible après leur utilisation pour prolonger leur durée de vie.

FONCTIONS DE DIAGNOSTIC DU CHARGEUR

Le chargeur est conçu pour détecter certains problèmes pouvant être associés au bloc-piles ou à la source d'alimentation. Le type de clignotement de la DEL indique les problèmes.

PILE EN MAUVAIS ÉTAT

Le chargeur est en mesure de détecter une pile faible ou endommagée. Le voyant DEL rouge clignote selon la séquence indiquée sur l'étiquette. Si la séquence correspond à un problème, déplacer le chargeur et le bloc-piles à un endroit où la température ambiante est entre 16 °C et 27 °C (60 °F et 80 °F). Retourner la pile à un centre de réparation ou à un site de recyclage. Le bloc-piles doit être rechargé lorsqu'il n'arrive pas à produire suffisamment de puissance.

FONCTION DE SUSPENSION DU BLOC-PILES CHAUD/FROID

Lorsque le chargeur détecte qu'une pile est excessivement chaude ou froide, il commence automatiquement la suspension du bloc-piles chaud/froid, la charge est ainsi interrompue jusqu'à ce que l'état de la pile redevienne normal. Une fois la température revenue à la normale, le chargeur passe automatiquement au mode de recharge du bloc-pile. Cette fonction assure une durée de vie maximale des piles. La DEL rouge clignote de la manière indiquée sur l'étiquette lorsque la suspension du bloc-piles chaud/froid est détectée.

PILE LAISSÉE DANS LE CHARGEUR

Le chargeur et le bloc-piles peuvent être laissés branchés, la DEL verte demeurant allumée. Le chargeur maintiendra le bloc-piles en bon état et complètement chargé. AVERTISSEMENT : Risque de choc électrique. Éviter la pénétration de tout liquide dans le chargeur. Ne jamais tenter d'ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier en plastique du bloc-piles est brisé ou fissuré, le retourner à un centre de réparation pour qu'il soit recyclé.

appareil électrique.

b. Vérifier si la prise est reliée à un interrupteur d'éclairage qui

coupe le courant au moment d'éteindre la lumière.

c. Déplacer le chargeur et le bloc-piles à un endroit où la température ambiante est entre 16 °C et 27 °C (60 °F et 80 °F). Si le problème persiste, apporter ou envoyer l'outil, le bloc-piles et le chargeur au centre de réparation de votre région.

1. Le bloc-piles doit être rechargé lorsqu'il n'arrive pas à produire suffisamment de puissance pour des travaux qui étaient facilement réalisés auparavant. NE PAS CONTINUER à utiliser le bloc-piles dans ces conditions. Suivre les procédures de charge. On peut également recharger à tout moment un bloc-piles partiellement déchargé sans affecter sa longévité.

Tout corps étranger conducteur, tel que notamment la laine d'acier, le papier d'aluminium ou toute accumulation de particules métalliques, doit être maintenu à distance des ouvertures du chargeur. Débrancher systématiquement celui-ci si aucun bloc-piles n'est inséré. Débrancher le chargeur avant tout nettoyage.

1. Ne pas congeler le chargeur, ne pas l'immerger dans l'eau ou dans tout autre liquide.

AVERTISSEMENT : Risque de choc électrique. Éviter la pénétration de tout liquide dans le chargeur. Ne jamais tenter d'ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier en plastique du bloc-piles est brisé ou fissuré, le retourner à un centre de réparation pour qu'il soit recyclé.

INDICATEUR DE L'ÉTAT DE CHARGE (FIGURE B)

Le bloc-piles est pourvu d'un indicateur d'état de charge. Cet indicateur peut servir à afficher le niveau actuel de charge d'un bloc-piles durant l'utilisation et durant la charge. Il ne donne aucune indication quant au fonctionnement de l'outil. Son propre fonctionnement pourra aussi varier en fonction des composants du produit, de la température et de l'application d'utilisation.

Vérification de l'état de charge durant l'utilisation

Enfoncer le bouton de l'indicateur d'état de charge (B1).

Les quatre voyants DEL (B2) s'allumeront pour indiquer le pourcentage de charge du bloc-piles. Consulter le tableau à la figure B.

• Si le voyant à DEL ne s'allume pas, charger le bloc-piles.

Insertion et retrait du bloc-piles

AVERTISSEMENT : S'assurer que le bouton de verrouillage est bien engagé pour empêcher l'utilisation de la détente avant la pose ou le retrait de la pile.

INSTALLATION DU BLOC-PILES :

Insérer le bloc-piles dans l'outil de manière à bien l'enfoncer et à entendre un déclic (figure C). S'assurer que le bloc-piles est bien logé et enclenché.

RETRAIT DU BLOC-PILES :

Enfoncer le bouton de dégagement du bloc-piles situé au dos du bloc-piles, puis retirer le bloc-piles de l'outil.

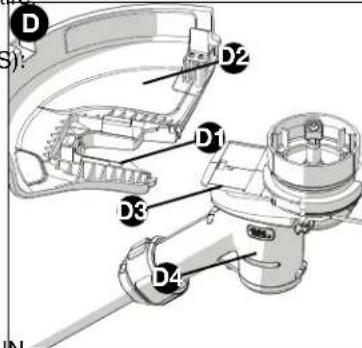

MONTAGE ET RÉGLAGE

AVERTISSEMENT : Avant le montage, s'assurer que l'outil est éteint et que le bloc-piles a été retiré.

OUTILS REQUIS POUR L'ASSEMBLAGE (NON FOURNIS) : - Tournevis cruciforme

AVERTISSEMENT : Retirer le bloc-piles avant d'essayer de fixer l'un des composants suivants.

SOLIDEMENT FIXÉ. Le pare-main doit toujours être attaché fermement à l'outil pour protéger l'utilisateur.

• Retirer la vis du pare-main.
• Tout en maintenant le pare-main à l'équerre de la tête de coupe, le glisser en place de manière à entendre le déclic de la languette de retenue (s'assurer que les guides (D1) du pare-main (D2) sont bien alignés sur ceux (D3) de la tête de coupe (D4) (figure D).

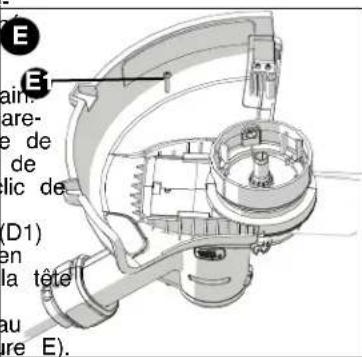

• Bien fixer le pare-main au moyen de la vis (E1) (figure E).

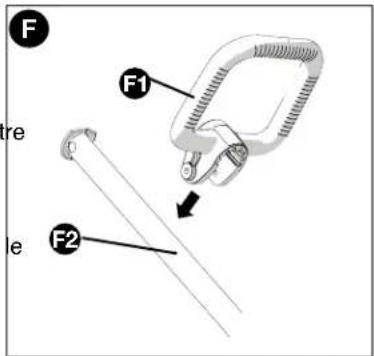

FIXATION DE LA POIGNÉE AUXILIAIRE (FIGURES F ET G) RÉGLAGE DE LA HAUTEUR DE L'OUTIL (FIGURE H)

• Pousser la poignée auxiliaire (F1) sur le tube (F2).
• Insérer le boulon (G1) dans les orifices pratiqués dans la poignée auxiliaire et télescopique.
• Serrer le bouton (G2) sur le boulon en le tournant dans le sens horaire pour le régler.

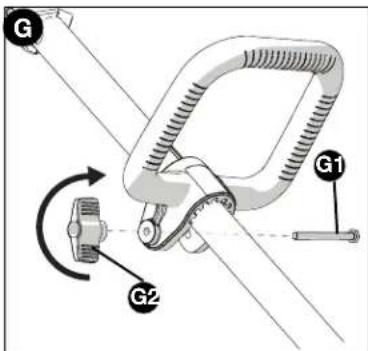

RÉGLER LA POSITION DE LA POIGNÉE AUXILIAIRE (FIG. G)

La poignée auxiliaire peut être réglée pour assurer un équilibre et un confort optimaux.

• Desserrer le bouton du boulon en le tournant dans le sens antihoraire.
• Monter ou descendre doucement la poignée auxiliaire le long du tube, jusqu'à la hauteur souhaitée.
• Serrer le bouton sur le boulon en le tournant dans le sens horaire.

Cet outil dispose d'un réglage télescopique important pour le régler à une hauteur confortable.

Pour régler la hauteur :

• Relâcher le tendeur pour régler la hauteur (H1).
• Monter ou descendre doucement le tube (H2) à la hauteur souhaitée. Fermer le tendeur pour régler la hauteur (H1).

LIBÉRATION DU FIL DE COUPE

Durant le transport, le fil de coupe est collé au boîtier de la bobine.

• Retirer le ruban adhésif retenant le fil de coupe au boîtier de bobine.

NOTICE D'UTILISATION

AVERTISSEMENT : Toujours utiliser une protection oculaire appropriée conforme à la norme ANSI Z87.1 (CAN/CSA Z94.3) lors de l'utilisation de cet outil électrique.

MISE EN GARDE : Inspecter la zone qui sera taillée et retirer tout morceau de fil métallique, de corde ou d'objets similaires qui pourrait s'enchevêtrer dans le fil rotatif ou avec la bobine. Être spécialement attentif et éviter, sur le parcours de l'outil, tout fil métallique courbé vers l'extérieur comme les fils au pied d'une clôture à mailles losangées.

RÉGLAGE DE L'OUTIL POUR LA TAILLE OU LA COUPE BORDURE

(FIGURES I, J ET K)

L'outil peut être utilisé pour la taille, comme le montre la figure I, ou pour la coupe bordure, afin de couper l'herbe haute sur les bords des parterres et le long des massifs de fleurs, comme le montre la figure K.

MODE DE TAILLAGE

Pour la taille, la tête de coupe doit être dans la position indiquée à la figure I. Si ce n'est pas le cas :

• Retirer le bloc-piles de l'outil.
• Enfoncer le bouton de dégagement de la tête (11) et le maintenir dans cette position.
• Tout en tenant la poignée auxiliaire, tourner la tête dans le sens horaire.
• AVERTISSEMENT : Le guide de coupe à fil ne doit être utilisé qu'en mode coupe-bordure. Gardez le guide de coupe à fil en position rétractée en mode taille.
• Soulever le guide de coupe (J1) et le mettre en position. Remarque : la tête ne pivote que dans un seul sens.

ATTENTION : Le guide-fil ne doit être utilisé qu'en mode bordure. Maintenez le guide-fil en position rétractée en mode coupe.

- Retirer le bloc-piles de l'outil.

Pour la coupe en bordure, la tête de coupe doit se trouver dans la position indiquée par la figure K. Si ce n'est pas le cas : - Retirez le bloc-piles de l'outil. - Enfoncez le bouton de dégagement de la tête (K1) et maintenez-le dans cette position.

FR. Tout en tenant la poignée auxiliaire, tourner la tête dans le sens antihoraire.

• Relâcher le bouton de dégagement de la tête.

Déplacer le guide de coupe (K2) à la position ouverte. S'assurer que le guide de coupe est bien descendu; un déclic se fera entendre.

Remarque: La tête ne pivote que dans un seul sens. Remarque: Le système d'alimentation automatique

risque de mal fonctionner si le guide de coupe n'est pas utilisé.

Pour allumer l'outil, enfoncer le bouton de verrouillage (L1) et le maintenir dans cette position, puis serrer le levier de déclenchement (L2). Une fois l'outil en marche, le bouton de verrouillage peut être relâché (L1).

Pour éteindre l'outil, relâcher fermement le levier de déclenchement.

AVERTISSEMENT:

Ne jamais tenter de verrouiller le levier de déclenchement en position de marche.

PUISSANCE MAX./DURÉE D'EXÉCUTION MAX.

La fonction de puissance max./durée d'exécution max. (M1) se trouve sur la poignée de l'outil. Cette fonction permet d'optimiser le rendement de l'outil et d'augmenter sa puissance au besoin. Régler le cadran à la position 6 pour désirer la puissance max. afin de s'attaquer aux mauvaises herbes denses.

• Régler le cadran à la position 1 pour désirer la durée d'exécution max. et ainsi augmenter la durée de vie du bloc-piles.
• Régler le cadran de la position 2 à 5 pour obtenir une combinaison des deux fonctions.

FONCTIONNEMENT DU TAILLE-BORDURES

• Tenir l'outil comme il est indiqué à la figure N.
• Maintenir un angle de coupe entre 5° et 10° comme le montre la figure N. Ne pas excéder 10° (figure N1). Couper avec le bout du fil. Pour se tenir à distance des surfaces dures, utiliser le guide de coupe (7). Sortir le guide de manière à bien l'enclencher en place.
• Maintenir une distance minimale de 609,6 mm (24 po) entre le dispositif de protection et vos pieds, comme le montre la figure N3. Pour obtenir cette distance, régler la hauteur globale du taille-bordures comme le montre la figure G.

COUPE EN BORDURE

Les meilleurs résultats de coupe sont obtenus sur des bords de plus de 50 mm (2 po) de profondeur. Ne pas utiliser l'outil pour créer des bordures. Guider l'outil comme il est indiqué à la figure O. Pour couper de plus près, incliner légèrement l'outil.

FIL DE COUPE / AVANCE DU FIL

Votre taille-bordures utilise un fil de nylon ROND de 1,65 mm (0,065 po) de diamètre. En cours d'utilisation, les extrémités des fils de nylon s'effilocheront et s'useront. La bobine spéciale à

avance automatique de fil fournira et coupera automatiquement une nouvelle longueur de fil. Ne pas frapper l'appareil sur le sol pour alimenter l'appareil ou pour toute autre raison. Le fil tranchant s'usera et sera avancé plus rapidement si la coupe ou le taillage s'effectue le long de trottoirs ou d'autres surfaces abrasives ou si des mauvaises herbes touffues sont coupées.

MISE EN GARDE : Avant de procéder au taillage, s'assurer d'utiliser uniquement le type de fil de coupe adéquat. Utiliser la rechange modèle AF-100 de Black & Decker. Recharger le fil en vrac ou préenroulé sur la bobine de rechange selon les directives du mode d'emploi.

- UTILISER UNIQUEMENT UN FIL DE NYLON ROND

(MONOFILAMENT) DE 1,65 mm (0,065 po) DE DIAMÈTRE. Ne pas utiliser de fil dentelé ou de plus gros calibre, car ces fils surchargeront et provoqueront une surchauffe. Ce fil est disponible auprès du détaillant ou du centre de réparation agréé.

• D'autres pièces de rechange (pare-mains, couvercles de bobine, etc.) sont offertes aux centres de réparation Black & Decker. Pour trouver l'œillet (R2), figure R1, centre de réparation local, composer le : 1 800 544-6986 ou consulter la bobine neuve

www.blackanddecker.com. AVERTISSEMENT.

L'utilisation de tout accessoire non recommandé par Black & Decker avec cet outil pourrait s'avérer dangereuse.

• Retirer le bloc-piles de l'outil.
• Enfoncer les languettes et retirer le couvercle de bobine (P2) du boîtier de bobine (P3) logé dans la

du taille-bordures (figure P). Pour obtenir des résultats optimaux, remplacer la bobine par une bobine de classe AF-100 de Black & Decker.

• Tenir la bobine vide d'une main et le boîtier de bobine de l'autre, puis sortir la bobine en tirant dessus.

Le levier (Q1), situé à côté du boîtier, se détache ; le remettre à la bonne position avant d'insérer la bobine neuve dans le boîtier pour éviter de blesser l'herbe et les sales.

Percer dans la bobine en la faisant tourner.

• Détacher l'extrémité du fil de coupe et le faire passer dans l'œillet (R2), figure R1. Conserver la bobine neuve, l'enfoncer sur la saillie (Q2) du boîtier. Faire pivoter

légèrement la bobine jusqu'à ce qu'elle soit bien installée. Le fil doit sortir d'environ 122 mm (4 13/16 po) du boîtier. Aligner les languettes du couvercle de la bobine sur les encoches (R1) du boîtier (figure R). Enfoncer le couvercle sur le boîtier de manière à ce qu'il s'enclenche bien en place.

MISE EN GARDE : Pour éviter d'endommager l'outil, si le fil dépasse la lame de coupe, le couper de façon à ce qu'il atteigne seulement la lame.

1. Maintenir les orifices de ventilation dégagés pour éviter la surchauffe.
2. Le fil rotatif peut sécher avec le temps. Pour tenir votre fil en excellente condition, entreposer les bobines de rechange de fil à alimentation automatique pré-enroulé ou le fil en vrac dans un sac en plastique scellé contenant l'équivalent d'une cuillerée d'eau.
3. Les pièces en plastique se nettoient avec un savon doux et un chiffon humide.
4. Le coupe-fil sur le bord du dispositif de protection peut s'émousser avec le temps. Il est recommandé de s'assurer régulièrement que la lame est bien tranchante en utilisant une lime.

IMPORTANT : Pour garantir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l'entretien et le réglage doivent être réalisés par un centre de réparation autorisé ou tout autre centre de réparation professionnel, et des pièces de rechange identiques doivent être utilisées.

DÉPANNAGE

PROBLÈME

L'outil fonctionne lentement.

SOLUTION

• Retirer la pile de l'outil. Vérifier que le boîtier de la bobine peut tourner librement. Le nettoyer avec précaution si nécessaire.

S'assurer que le fil de coupe sort d'au plus 136 mm (5 3/8 po) de la bobine. Le cas échéant, le couper afin que sa longueur atteigne juste la lame de coupe pour le fil.

Alimentation automatique de fil : Retirer la pile de l'outil.

• Enlever le capuchon de la bobine.
• Tirer sur le fil de coupe de manière à ce qu'il soit d'environ 136 mm (5 3/8 po) de la bobine. Si la longueur de fil restant sur la bobine est insuffisante, installer une nouvelle bobine de fil.

SOLUTION

S'assurer que le fil n'est pas entrecroisé

sur la bobine comme l'illustre la figure U. Si c'est le cas, dérouler le fil de coupe, puis l'enrouler de nouveau sur la bobine de façon ordonnée, de manière à ne pas entrecroiser les fils. Aligner les languettes, logées sur le couvercle de la bobine, sur les fentes pratiquées dans le boîtier. Enfoncer la bobine sur le boîtier de manière à ce qu'elles enclenchent bien en place. Inspecter les rainures pratiquées sous la bobine à la recherche de dommages. En cas de dommages, remplacer la bobine. Lire le code inscrit à l'endos de la bobine. Si le code est PA66, appeler le service à la clientèle pour faire remplacer la bobine. Si le code indiqué est ABS, ce n'est pas le problème. - Si le fil de coupe dépasse la lame de coupe, le couper de façon à ce qu'il atteigne seulement la lame. Si l'alimentation automatique de fil ne fonctionne toujours pas ou si la bobine se bloque, procéder comme suit : - Nettoyer avec précaution la bobine et son boîtier. - Retirer la bobine, puis vérifier si le levier, situé dans le boîtier de la bobine, peut se déplacer librement. - Retirer la bobine et dérouler le fil de coupe, puis l'enrouler à nouveau de façon ordonnée. Remettre la bobine dans le boîtier.

PROBLÈME

Alimentation excédentaire

Le fil se déroule lorsque la bobine ou le capuchon est enlevé.

SOLUTION

S'assurer de couper avec le bout du fil (177,8 mm [7 po] de la bobine). Utiliser le guide de coupe si nécessaire (B) pour maintenir la bonne distance. S'assurer de ne pas excéder un angle de 10° comme le montre la figure N1.

S'assurer de fixer les fils dans les encoches de retenue (T2) (figure T) avant le retrait.

GARANTIE COMPLÈTE DE TROIS ANS POUR UNE UTILISATION DOMESTIQUE

Black & Decker (É.-U.) Inc. garantit ce produit pour une durée de trois ans contre tout défaut de matériau ou de fabrication. Le produit défectueux sera remplacé ou réparé sans frais de l'une des deux façons suivantes. La première façon consiste en un simple échange chez le détaillant qui l'a vendu (pourvu qu'il s'agisse d'un détaillant participant). Tout retour doit se faire durant la période correspondant à la politique d'échange du détaillant (habituellement de 30 à 90 jours après l'achat). Une preuve d'achat peut être requise. Vérifiez auprès du détaillant pour connaître sa politique concernant les retours hors de la période définie pour les échanges. La deuxième option est d'apporter ou d'envoyer le produit (transport à l'avance) à un centre de réparation autorisé ou à un centre de réparation Black & Decker pour faire réparer ou échanger le produit, à notre discrétion. Une preuve d'achat peut être requise. Les centres Black & Decker et les centres de service autorisés sont répertoriés dans les pages jaunes, sous la rubrique 'Outils électriques'. Cette garantie ne s'applique pas aux accessoires. Cette garantie vous accorde des droits légaux spécifiques ; vous pourriez avoir d'autres droits qui varient d'un État ou d'une province à l'autre. Pour toute question, communiquez avec le directeur du centre de réparation Black & Decker le plus proche de chez vous. Ce produit n'est pas destiné à un usage commercial.

AVERTISSEMENT : si les étiquettes d'avertissement deviennent illisibles ou sont manquantes, composer le 1 800 544-6986 pour obtenir le remplacement gratuit.

INFORMATIONS SUR LES RÉPARATIONS

Tous les centres de réparation Black & Decker sont dotés de personnel qualifié en matière d'outillage électrique ; ils sont donc en mesure d'offrir à leur clientèle un service efficace et fiable. Que ce soit pour un avis technique, une réparation ou des pièces de rechange authentiques installées en usine, communiquez avec l'établissement Black & Decker le plus proche de chez vous. Pour trouver l'établissement de réparation de votre région, consultez le réseau des Pages jaunes à la rubrique « Outils électriques » ou composez le numéro suivant : 1-800-544-6986 ou consultez le site www.blackanddecker.com

BlackandDecker.com

1-800-544-6986

Construction de classe

II terminal a tierra
