Type de produit	Baignoire avec bride de carreau intégrée
Marque	Duravit
Modèle	Architec 700408000000090
Catégorie	Baignoire
Matériau	Acrylique et contreplaqué
Type de montage	Encastré avec bride de carreau
Bride de carreau	Intégrée
Pieds réglables	Oui
Système de fixation	6 brides de fixation sur le cadre de la cloison
Évacuation	Non fournie (à raccorder)
Trop-plein	Non fourni (à raccorder)
Alimentation électrique	Aucune (attention aux fils électriques lors de l'installation)
Normes	UPC, CSA B45.5-17/IAPMO Z124-2017
Installation	Professionnelle recommandée (plombier autorisé)
Nettoyage et entretien	Appliquer silicone recommandé pour baignoire acrylique, laisser reposer 24h
Précautions de sécurité	Vérifier l'absence de fils électriques derrière la cloison ; utiliser uniquement les vis fournies
Contenu de l'emballage	Baignoire, pieds réglables, brides de fixation, vis et rondelles (pour modèles D-Code)
Documentation	Notice d'installation et d'utilisation disponible en PDF
Garantie	Consulter le revendeur ou le fabricant
Réparabilité	Pièces détachées disponibles auprès du fabricant

FOIRE AUX QUESTIONS - Architec 700408000000090 Duravit

Comment installer la baignoire Duravit Architec 700408000000090 ?

L'installation doit être réalisée par un plombier autorisé. Commencez par inspecter la baignoire pour détecter tout dommage. Placez du carton au sol, retournez la baignoire et nivelez les pieds. Raccordez l'évacuation et le trop-plein (non fournis), puis positionnez la baignoire dans le cadre prévu. Assurez-vous qu'elle est de niveau et fixez les brides de fixation. Remplissez d'eau pour vérifier les fuites, puis terminez la cloison et le carrelage.

Quels accessoires sont nécessaires pour l'installation ?

L'installation nécessite un kit d'évacuation et de trop-plein (non fournis), du silicone adapté aux baignoires en acrylique, et éventuellement un panneau mural résistant à l'eau. Les brides de fixation, vis et rondelles sont fournies avec le produit.

La baignoire est-elle livrée avec les pieds réglables ?

Oui, la baignoire Duravit Architec est livrée avec des pieds réglables pour permettre une mise à niveau précise avant l'installation.

Comment niveler la baignoire Architec ?

Avant de poser la baignoire, nivelez les pieds en les ajustant individuellement. Après avoir placé la baignoire dans son emplacement, vérifiez le niveau et ajustez si nécessaire. Une fois la baignoire de niveau, resserrez les contre-écrous pour fixer les pieds.

Quel type de silicone utiliser pour le joint de la baignoire ?

Utilisez uniquement un silicone recommandé pour les baignoires en acrylique. Appliquez-le après avoir rempli la baignoire d'eau et laissez sécher 24 heures avant de vider.

Comment vérifier les fuites après installation ?

Remplissez la baignoire d'eau et vérifiez visuellement toutes les connexions (évacuation, trop-plein, raccords). Assurez-vous qu'il n'y a aucune fuite. Si tout est étanche, vous pouvez procéder à la finition.

Quelles sont les précautions électriques à prendre lors de l'installation ?

Avant de percer ou de fixer les brides, assurez-vous qu'il n'y a pas de fils électriques ou de chauffage derrière la cloison ou sous le plancher. Le non-respect peut entraîner un choc électrique mortel.

Puis-je installer la baignoire moi-même ?

L'installation est réservée à un professionnel qualifié (plombier autorisé). Des connaissances en plomberie et en construction sont requises pour garantir une installation conforme et sécurisée.

Où télécharger la fiche de spécifications du modèle Architec ?

Les fiches de spécifications sont disponibles en téléchargement sur le site www.pro.duravit.us. Consultez-les avant l'installation pour obtenir les dimensions exactes et les détails techniques.

La baignoire est-elle conforme aux normes en vigueur ?

Oui, ce modèle est conforme au Uniform Plumbing Code (UPC) et au Code national de la plomberie du Canada, ainsi qu'aux normes CSA B45.5-17 et IAPMO Z124-2017.

MODE D'EMPLOI Architec 700408000000090 Duravit

Baignoire avec bride de carreau intégrée

Ces instructions d'installation font partie du produit Duravit et doivent être lues soigneusement avant l'installation.

Lectorat cible et compétences

Il s'agit ici d'un produit de niveau professionnel. Des connaissances pratiques des techniques de construction et des installations de plomberie conformes au code sont requises pour assurer une installation correcte et la satisfaction du client. Nous recommandons de faire réaliser l'installation du produit par un plombier autorisé.

Avertissement

Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures importantes.

Attention

S'utilise pour répondre à des pratiques qui ne sont pas reliées aux blessures physiques.

Inspection (par ex. des rayures)

Vérifiez la présence de fuites et si toutes les connexions sont étanches à l'eau

Indication de la durée (par ex. 10 minutes)

Action require

Endommagement d'un produit et/ou d'une propriété

Le non-respect des règlements locaux ou spécifiques à un pays peut entraîner des dommages sur le produit et/ou des dommages matériels.

Observe les règlements d'installation locaux et les normes nationales particulières en tout temps.

Avant l'installation

Veuillez lire les fiches de spécifications avant l'installation. Les fiches de spécifications peuvent être téléchargées sur www.pro.duravit.us.

Les produits sont conformes aux codes suivants :

Uniform Plumbing Code (UPC) Code national de la plomberie du Canada

Les produits sont conformes aux normes suivantes :

CSAB45.5-17/IAPMOZ124-2017

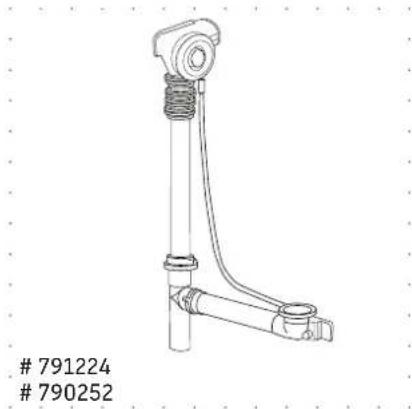

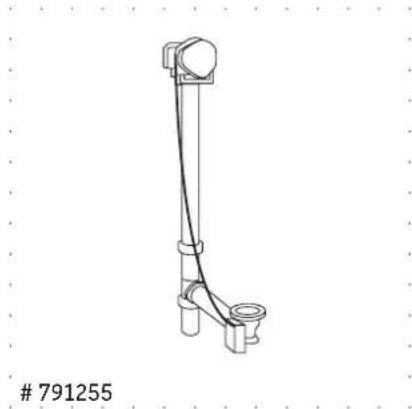

Accessoires optionnels (non fournis)

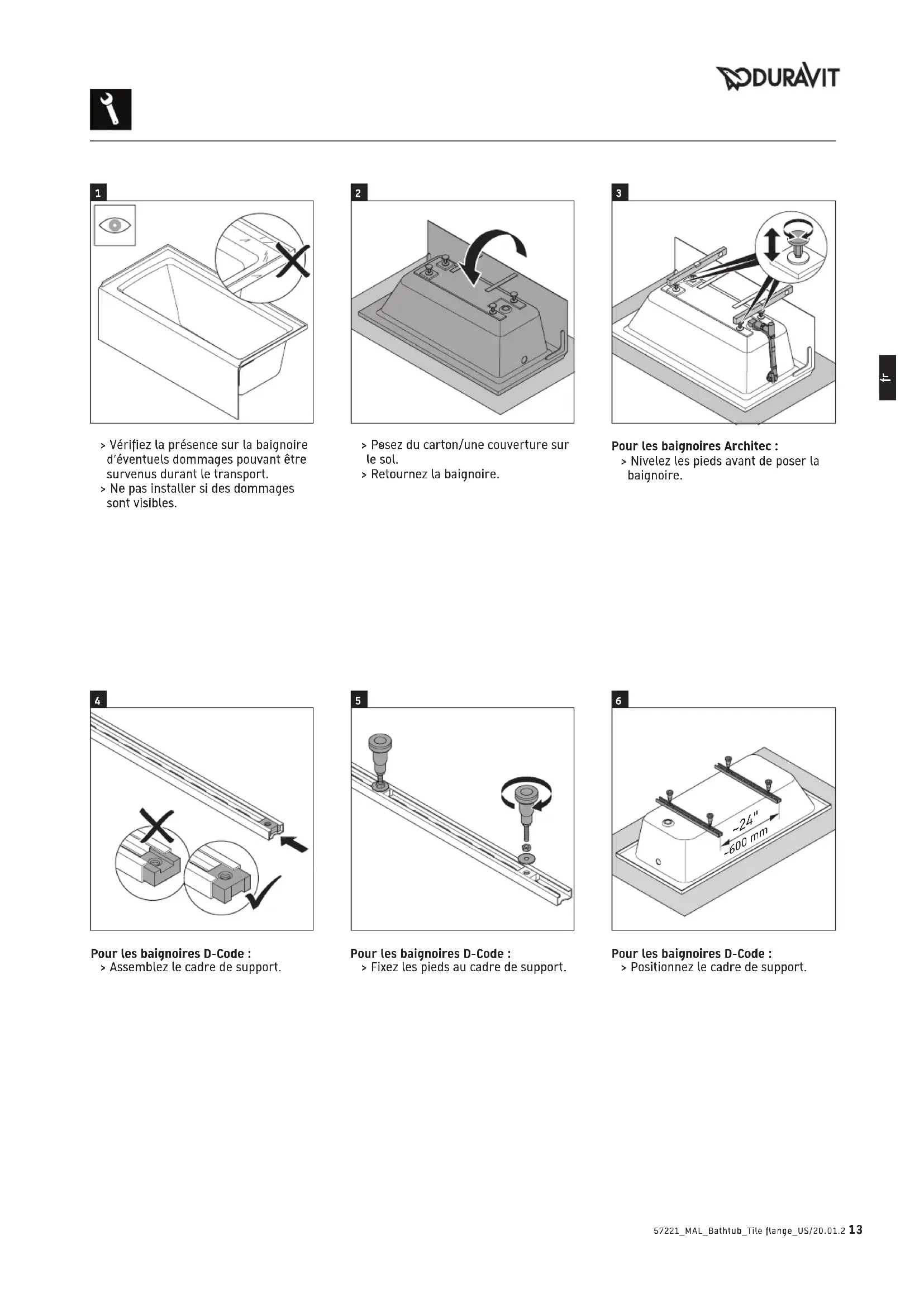

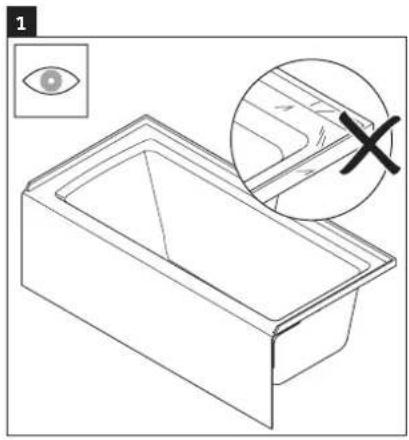

Vérifiez la présence sur la baignoire d'éventuels dommages pouvant être survenus durant le transport. Ne pas installer si des dommages sont visibles.

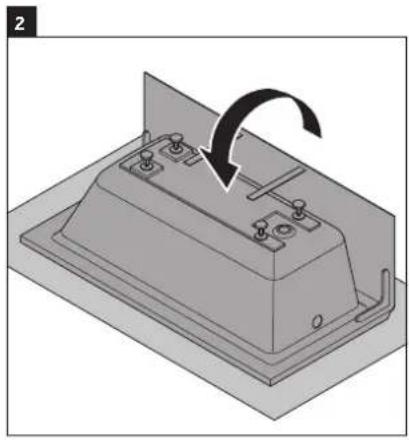

Posez du carton/une couverture sur le sol. Retournez la baignoire.

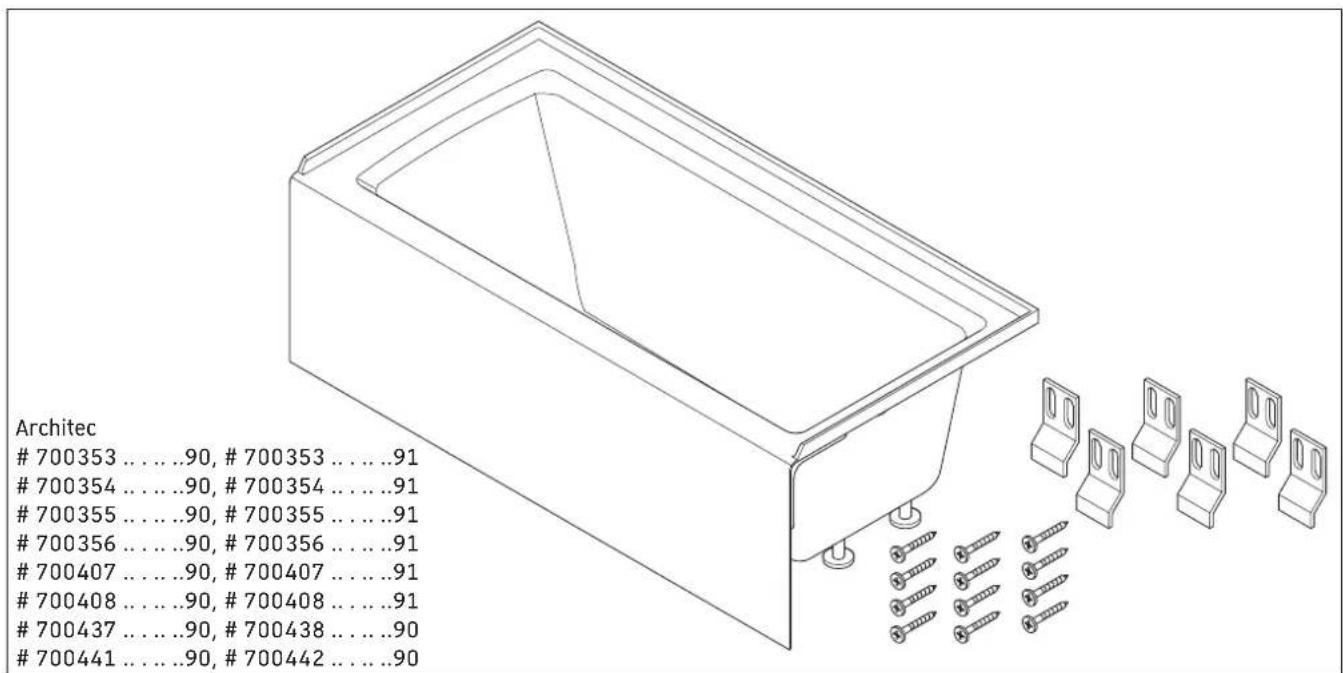

Pour les baignoires Architec :

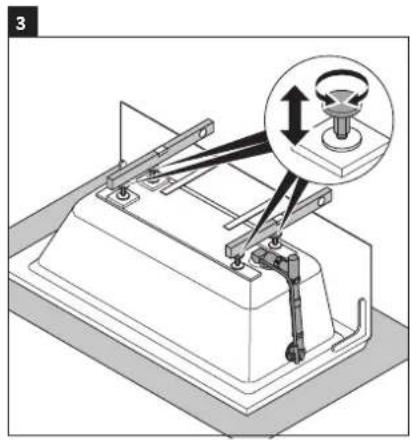

Nivelez les pieds avant de poser la baignoire.

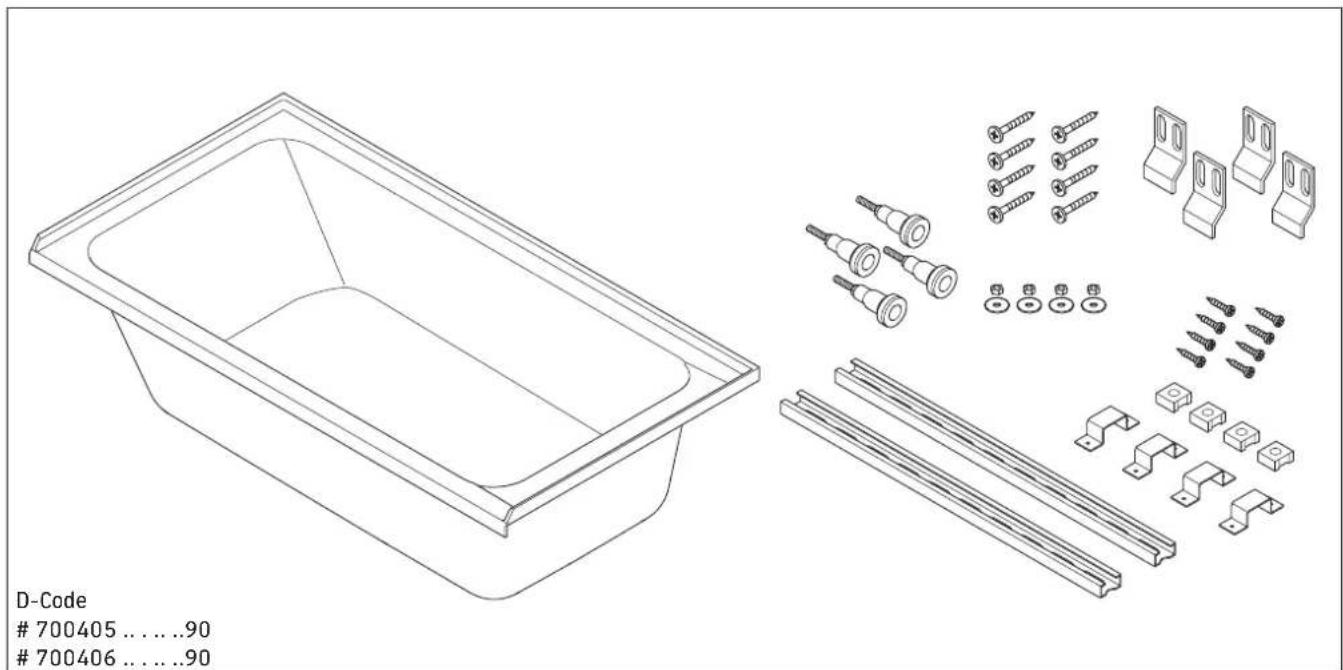

Pour les baignoires D-Code :

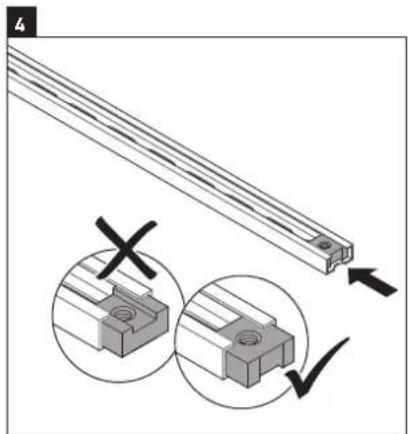

Assemblez le cadre de support.

Pour les baignoires D-Code :

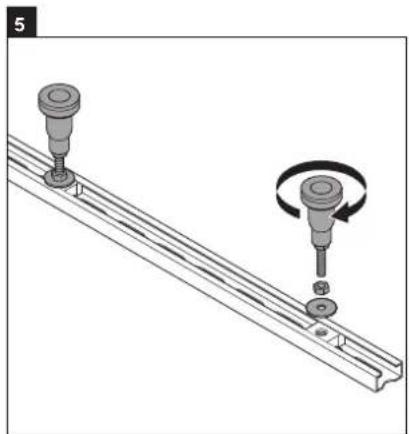

Fixez les pieds au cadre de support.

Pour les baignoires D-Code :

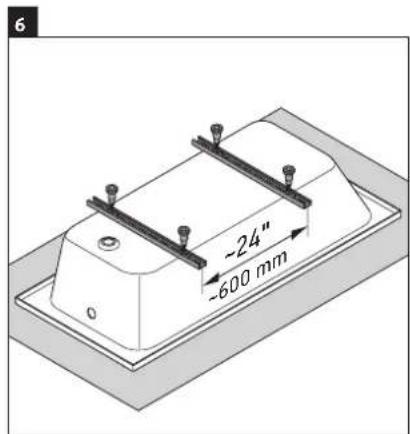

Positionnez le cadre de support.

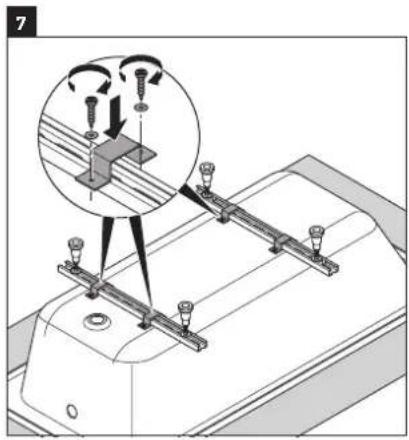

Pour les baignoires D-Code : Utilisez les vis et les rondelles fournies pour fixer le cadre de support dans la base en acrylique et contreplaqué.

Attention

N'utilise pas d'autres vis que celles fournies.

Pour les baignoires D-Code: > Nivelez les pieds avant de poser la baignoire.

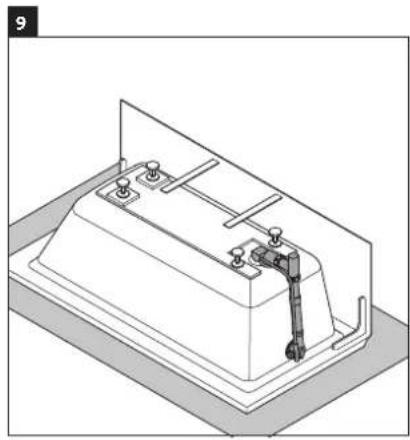

Raccordez l'évacuation et le trop-plein (non fournis).

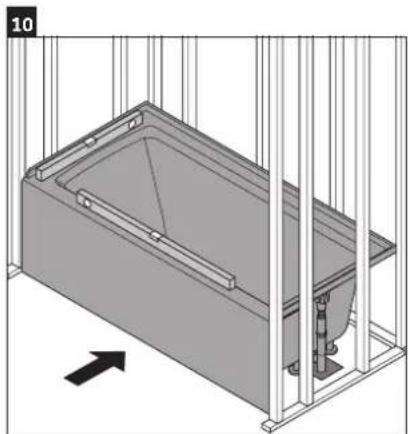

Placez la baignoire dans le cadre prévu.

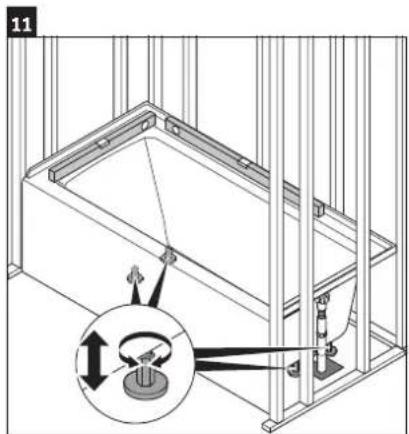

Assurez-vous que la baignoire est nivelée. Ajustez les pieds si nécessaire.

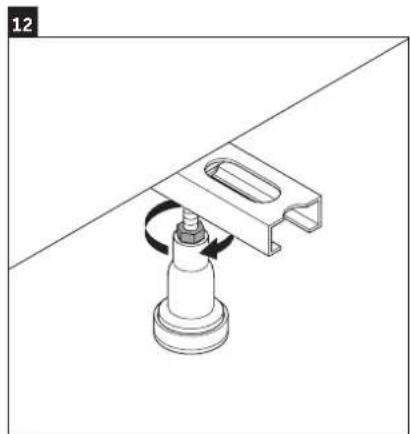

Pour les baignoires D-Code : > Resserrez le contre-écrou pour fixer les pieds.

Blessures mortelles par choc électrique!

Un contact avec les fils électriques peut entraîner un choc électrique.

Assurez-vous qu'il n'y a pas de fils ou de chauffage électriques derrière la cloison ou sous le plancher pouvant être affectés par l'installation.

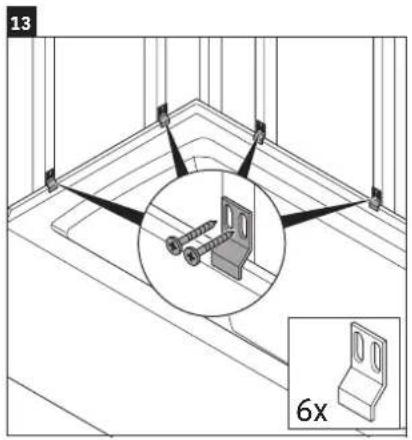

Apposez 6 brides de fixation sur le cadre de la cloison pour le support de l'étal de la baignoire.

plein au système d'évacuation.

Remplissez la baignoire d'eau. Vérifiez la présence d'éventuelles fuites.

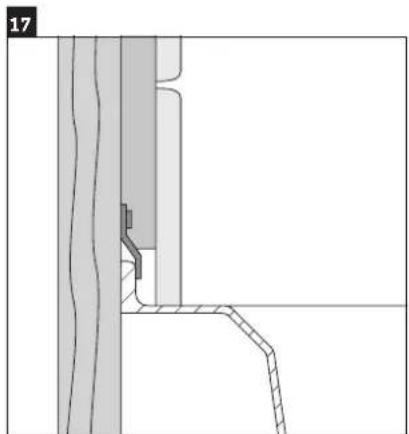

Terminez la cloison et le carrelage. Assurez-vous d'installer un panneau mural résistant à l'eau.

Attention

Appliquez uniquement le silicone recommandé pour les baignoires en acrylique.

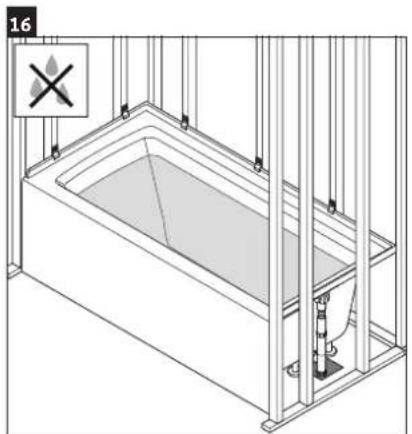

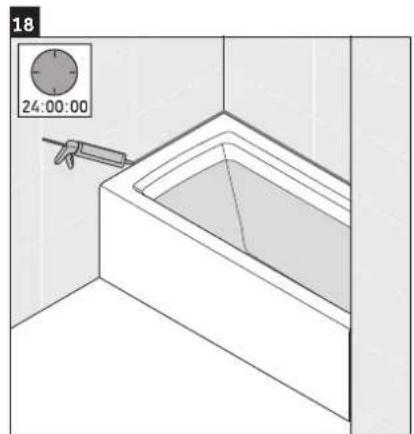

Remplissez la baignoire d'eau. Appliquez le silicone nécessaire. Laissez reposer pendant 24 h avant de vider.
