Tipo de producto	Bañera con pestaña para azulejo integrada
Marca	Duravit
Modelo	Architec 700408000000090
Categoría	Bañera
Material	Acrílico y contrachapado
Tipo de montaje	Empotrado con pestaña para azulejo
Pestaña para azulejo	Integrada
Patas ajustables	Sí
Sistema de fijación	6 pestañas de fijación en el marco del tabique
Desagüe	No incluido (debe conectarse)
Rebose	No incluido (debe conectarse)
Alimentación eléctrica	Ninguna (atención a los cables eléctricos durante la instalación)
Normas	UPC, CSA B45.5-17/IAPMO Z124-2017
Instalación	Profesional recomendada (fontanero autorizado)
Limpieza y mantenimiento	Aplicar silicona recomendada para bañera acrílica, dejar reposar 24h
Precauciones de seguridad	Verificar la ausencia de cables eléctricos detrás del tabique; usar únicamente los tornillos suministrados

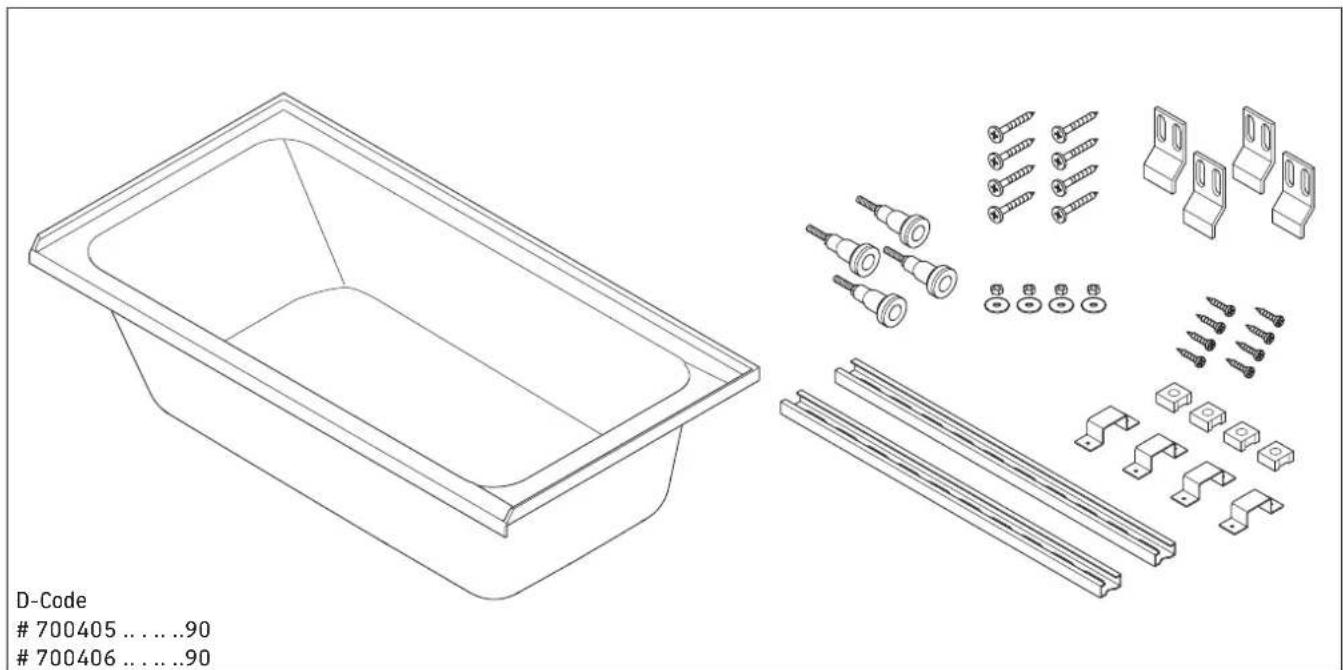

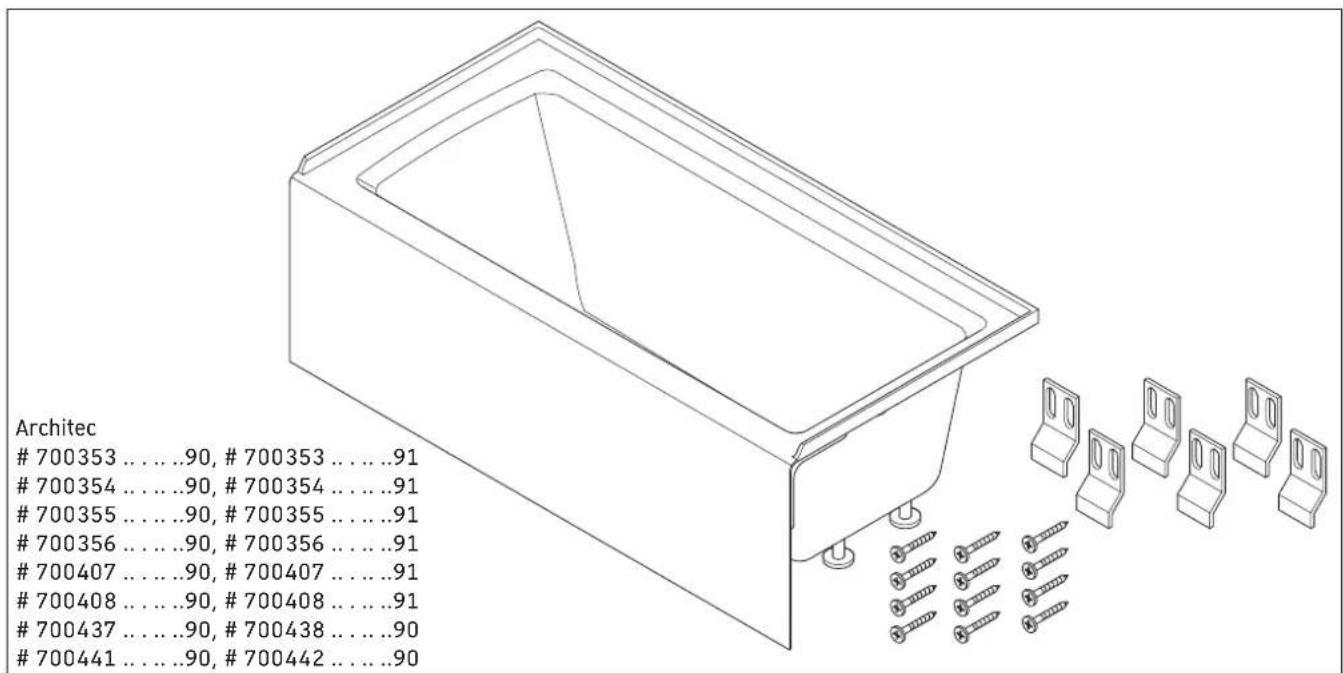

Contenido del embalaje	Bañera, patas ajustables, pestañas de fijación, tornillos y arandelas (para modelos D-Code)
Documentación	Manual de instalación y uso disponible en PDF
Garantía	Consultar al distribuidor o fabricante
Reparabilidad	Piezas de repuesto disponibles en el fabricante

Preguntas frecuentes - Architec 700408000000090 Duravit

¿Cómo instalar la bañera Duravit Architec 700408000000090?

La instalación debe ser realizada por un fontanero autorizado. Comience inspeccionando la bañera para detectar cualquier daño. Coloque cartón en el suelo, voltee la bañera y nivele las patas. Conecte el desagüe y el rebose (no incluidos), luego posicione la bañera en el marco previsto. Asegúrese de que esté nivelada y fije las pestañas de fijación. Llene de agua para verificar fugas, luego termine el tabique y el azulejo.

¿Qué accesorios son necesarios para la instalación?

La instalación requiere un kit de desagüe y rebose (no incluidos), silicona adecuada para bañeras acrílicas, y eventualmente un panel de pared resistente al agua. Las pestañas de fijación, tornillos y arandelas se suministran con el producto.

¿La bañera se entrega con patas ajustables?

Sí, la bañera Duravit Architec se entrega con patas ajustables para permitir una nivelación precisa antes de la instalación.

¿Cómo nivelar la bañera Architec?

Antes de colocar la bañera, nivele las patas ajustándolas individualmente. Después de colocar la bañera en su lugar, verifique el nivel y ajuste si es necesario. Una vez que la bañera esté nivelada, apriete las contratuercas para fijar las patas.

¿Qué tipo de silicona usar para la junta de la bañera?

Use únicamente silicona recomendada para bañeras acrílicas. Aplíquela después de llenar la bañera de agua y deje secar 24 horas antes de vaciar.

¿Cómo verificar fugas después de la instalación?

Llene la bañera de agua y verifique visualmente todas las conexiones (desagüe, rebose, conexiones). Asegúrese de que no haya fugas. Si todo está sellado, puede proceder al acabado.

¿Qué precauciones eléctricas tomar durante la instalación?

Antes de perforar o fijar las pestañas, asegúrese de que no haya cables eléctricos o de calefacción detrás del tabique o debajo del piso. El incumplimiento puede provocar una descarga eléctrica mortal.

¿Puedo instalar la bañera yo mismo?

La instalación está reservada a un profesional calificado (fontanero autorizado). Se requieren conocimientos de fontanería y construcción para garantizar una instalación conforme y segura.

¿Dónde descargar la ficha de especificaciones del modelo Architec?

Las fichas de especificaciones están disponibles para descargar en el sitio www.pro.duravit.us. Consúltelas antes de la instalación para obtener dimensiones exactas y detalles técnicos.

¿La bañera cumple con las normas vigentes?

Sí, este modelo cumple con el Uniform Plumbing Code (UPC) y el Código Nacional de Plomería de Canadá, así como las normas CSA B45.5-17 y IAPMO Z124-2017.

MANUAL DE USUARIO Architec 700408000000090 Duravit

Instrucciones de montaje y uso

Bañera con cinta selladora para juntas de azulejos

Architec

700353...90
700353...91
700354...90
700354...91
700355...90
700355...91
700356...90
700356...91
700407...90
700407...91
700408...90
700408...91
700437...90
700438...90
700441....90
700442...90

D-Code

700405...90
700406...90

Important information 4

Installation 5

Remarques importantes 10

Montage 11

Información importante 16

Montaje 17

Las instrucciones de instalación forman parte del producto Duravit y se deben leer detenidamente antes de la instalación.

Lectores destinatarios y提供优质aciones

Este es un producto de calidad profesional. Para su correcta instalación y garantizar la satisfacción de los usuario, se requirescenocimientos practicos sobre Tecnicas de construction asi como cumplir loscottigosde fontaneria.Recomendamos encomendar la instalacion del producto a un fontanero professional.

Explicación de las palabras clave y de los símbolos

ADVERTENCIA

Indica una situacion peligrosa que pueda provocar la muerte o lesiones graves si no se evita.

AVISO

Se utilizes para describir praecas no relacionadas con lesiones fisicas.

Inspeccion (p. ej. por si hubiera arañazos)

Comprobar que no haya fugas y que todas las conexiones Sean estancas al agua.

Indicación del tiempo (p. ej. 10 horas)

Se requires unaccion

Instrucciones de seguidad

Danos materiales y/o en el producto

El incumplimiento de las normas y reglamentos locales y espécíficos de cada País puede provocar daños materiales y/o en el producto.

Observar en todo momento los reglamentos locales de instalación y las normas espécificas de cada País.

Antes de la instalación

Leer las fichas sociales antes de la instalacion. Las fichas sociales能把 descendargarse en www.pro.duravit.us.

Los productos cumplen los siguientescygos:

• Código de fontaneria uniforme (UPC)
• Código canadiense de fontaneria

Los productos cumplen las siguientes normas:

CSAB45.5-17/IAPMOZ124-2017

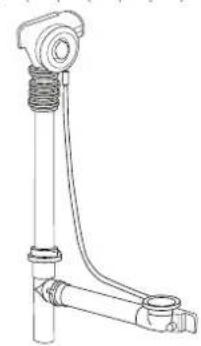

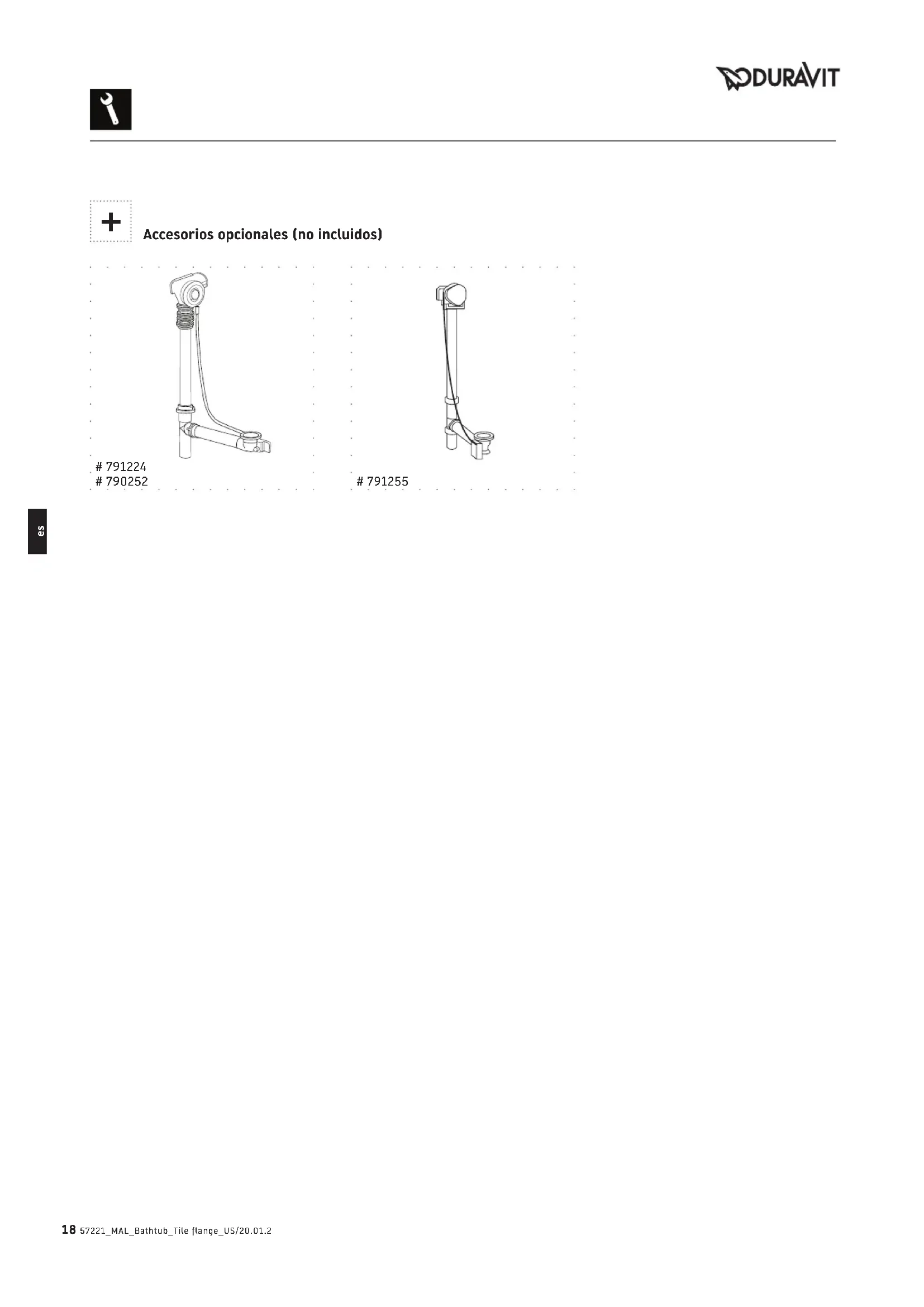

Accesorios-optionales (no inclusos)

791224

790252

791255

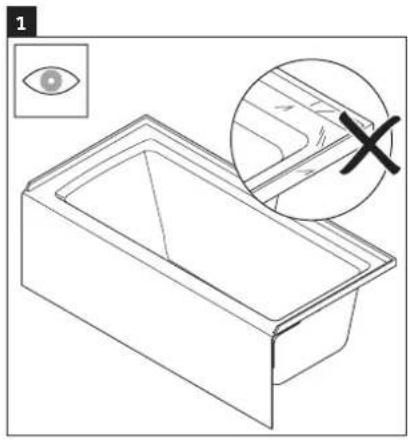

Inspeccionar la banera por si hubiera occurrido algo ndo potencial durante el transporte.
No instalar el producto si hay danos visibles.

Colocar un carton o una manta sobre el suejo.

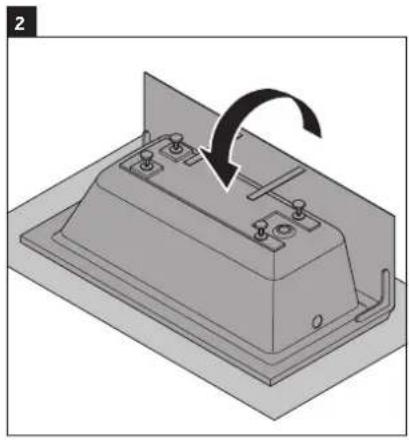

Dar la vuelta a la banera.

Para baneras Architec:

Nivelar las patas antes de ajustar la barrera.

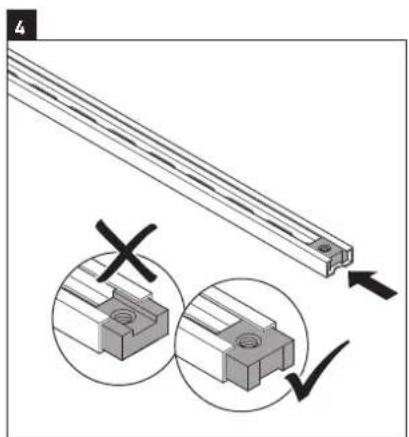

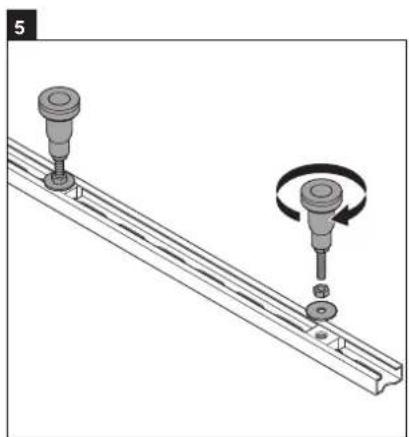

Montar el marco de apoyo.

Fijar las patas ajustables al marco de apoyo.

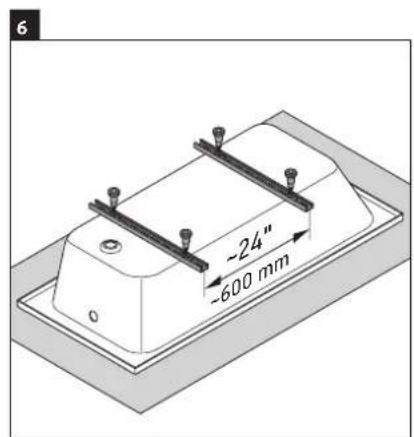

Colocar el marco de apoyo.

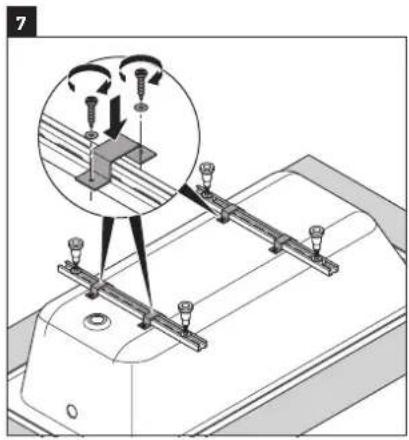

Para baneras D-Code: >Utilizando los tornillos y arandelas suministrados,ajar el marco de apoyo en la base acrlica y de contrachapado.

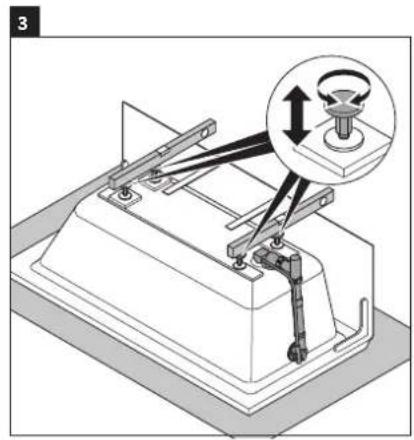

Para baneras D-Code: > Nivelar las patas antes de ajustar la banera.

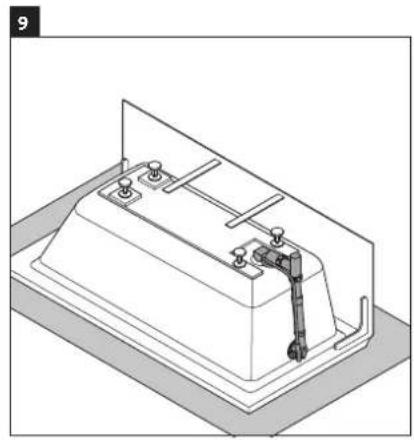

Conectar la tuberia de residuos y el rebosadero (no incluidos).

AVISO

No/utilizar tornillos differsente a los suministrados.

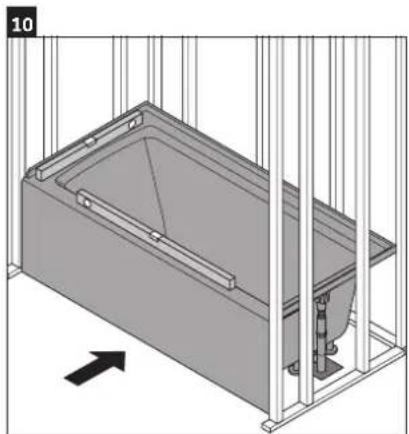

Encajar la banera en el area designada en el marco.

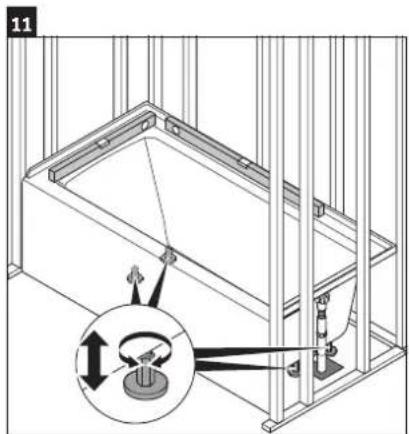

Asegurar de que la banera este nivelada.
Ajustar las patas en casonecessary.

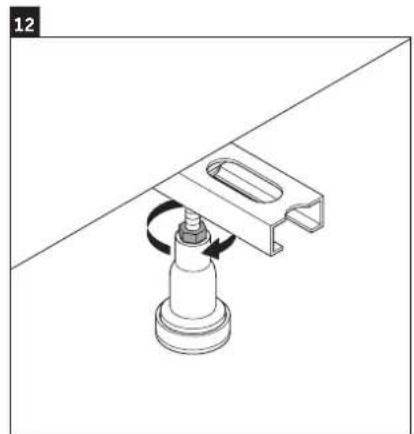

Para baneras D-Code: > Apretar la contratuerca para fazer las patas ajustables.

Limpiar la banera. > Conectar la tuberia de resic

ADVERTENCIA

Pelicog de lesiones mortales por descarga electrica!

El contacto con el cableado electrico(puede producir descarga electrica.

Asegurar de que no haya ningún cable electrico ni ningún circuito de calefaction detrás de la pared o bajo del sueño, ya que podra afectar la instalación.

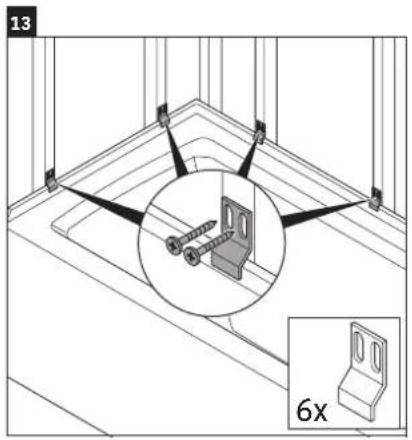

Fijar 6 grapas al marco adosado a la pared para sujetar la banera en los laterales.

rebosadero alsystemadeesagüe.

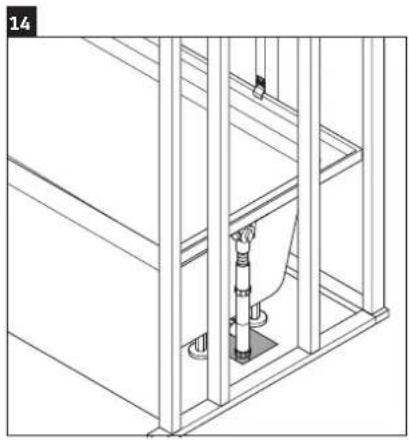

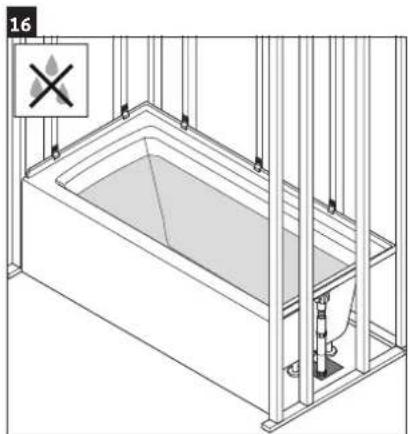

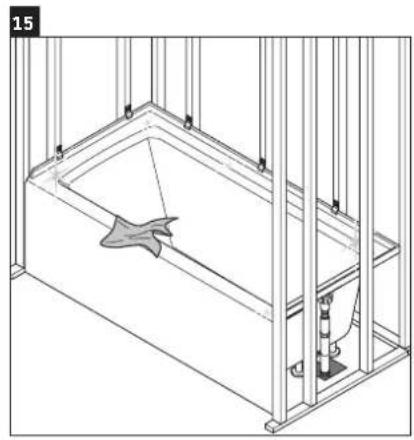

Llenar con agua la banera.

Inspeccionar por si hubiera posibles fugas.

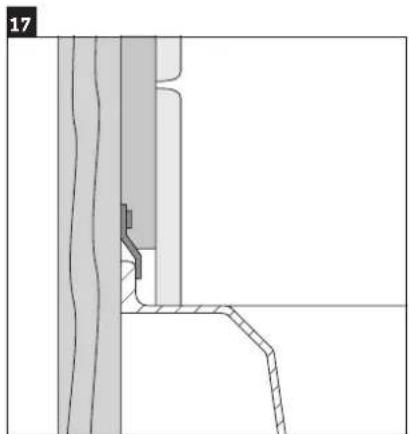

Realizar el acabado en la pared y los azulejos.

Asegurarse de instalar un tablero resistente al agua.

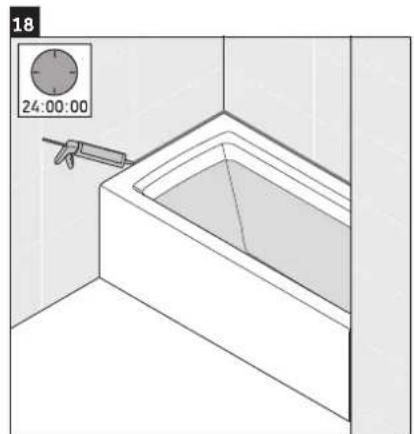

AVISO Aplicar solamente silicona recomendada para bañeras acrillas.

Llenar con agua la banera.
Aplicar silicona segun sea necessario.
Dejar que la silicona se asiente durante 24 h antes de vaciar la banera.
