MODE D'EMPLOI Flex AE80SL BROAN
Ventilateur à Détecteur d'Humidité/Éclairage Série Roomside / Flex™ LISEZ CES DIRECTIVES ET CONSERVEZ-LES
AVERTISSEMENT
OBSERVEZ LES DIRECTIVES CI-DESSOUS AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES :
- N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, communiquez avec le fabricant à l'adresse ou au numéro de téléphone indiqués dans la garantie.
- Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation du panneau électrique et verrouillez l'interrupteur principal afin d'empêcher que le courant ne soit accidentellement rétabli. S'il est impossible de verrouiller l'interrupteur principal, fixez solidement un message d'avertissement bien visible, par exemple une étiquette, sur le panneau électrique.
- La pose de l'appareil et les travaux d'électricité doivent être effectués par des personnes qualifiées conformément à la réglementation en vigueur, notamment les normes de la construction ayant trait à la protection contre les incendies.
- Pour éviter les refoulements, l'apport d'air doit être suffisant pour brûler les gaz produits par les appareils à combustion et les évacuer dans le conduit de fumée (cheminée). Respectez les directives du fabricant de l'appareil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les codes des autorités locales.
- Veillez à ne pas endommager le câblage électrique ou d'autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.
- Les ventilateurs canalisés doivent toujours rejeter l'air à l'extérieur.
- Cet appareil peut être installé au-dessus d'une enceinte de baignoire ou de douche s'il est branché sur un circuit de dérivation protégé par un disjoncteur différentiel de fuite à la terre (installation au plafond seulement).
- Il est conseillé de porter des gants et des lunettes pendant l'installation.
- Cet appareil doit être relié à une mise à la terre.
- Si votre ventilateur émet des bruits inhabituels, des odeurs ou de la fumée, arrêter l'appareil immédiatement et le remaplacer.
ATTENTION
- Pour ventilation générale uniquement. N'utilisez pas cet appareil pour évacuer des matières ou des vapeurs dangereuses ou explosives.

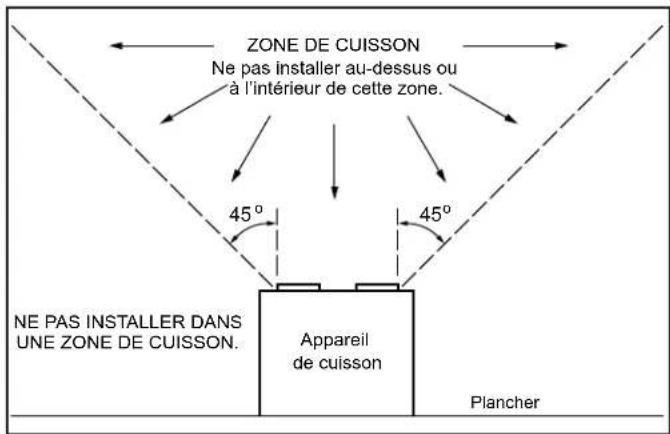

- Ce produit est conçu pour être installé dans un plafond plat uniquement. Ce produit ne peut pas être posé dans un mur.
- Pour éviter d'endommager les roulements du moteur, de déséquilibrer les pales ou de les rendre bruyantes, débarrassez l'appareil de la poussière de plâtre, de construction, etc.
- NE TOUCHEZ PAS LA CARTÉ DE CIRCUIT IMPRIMÉ DE DÉTECTION D'HUMIDITÉ. Une décharge électrostatique pourrait endommager le circuit imprimé.
- Veuillez lire l'étiquette de spécifications du produit pour obtenir plus de renseignements, notamment sur les exigences.
NETTOYAGE ET ENTRETIEN
Pour un fonctionnement silencieux et efficace, ainsi qu'une durabilité et une apparence supérieures, abaissez ou enlevez la grille et nettoyez l'intérieur de l'appareil avec un aspirateur muni d'une brosse à épousseter.
Le moteur est lubrifié en permanence et n'a pas besoin d'être huilé. Si les roulements du moteur sont anormalement bruyants, remplacez l'ensemble de ventilateur (incluant le moteur et la roue à ailettes).
NETTOYAGE DU DÉTECTEUR
Le détecteur d'humidité est monté dans le boîtier de la commande. Le détecteur sera plus fiable s'il est nettoyé comme suit de temps à autre :
- Coupez le courant au panneau électrique.
- Enlevez la grille. À l'aide d'un chiffon à épousseter, d'une brosse à dents propre ou d'un aspirateur, nettoyez délicatement le détecteur et la grille. N'UTILISEZ PAS DE CHIFFONS ABRASIFS, DE LAINE D'ACIER NI DE PoudRE À RÉCURER.
- N'UTILISEZ PAS de nettoyant en vaporisateur, ni de solvant ni d'eau sur le 5 détecteur ou à proximité!
Pour la déclaration de garantie, les pièces de rechange, l'assistance technique ou pour enregistrer votre produit, veuillez visiter notre site Web ou appeler :
Aux États-Unis : Broan.com 800-637-1453 ou NuTone.com 888-336-6151.
Au Canada : Broan.ca ou NuTone.ca 877-896-1119
FONCTIONNEMENT
Il est possible de faire fonctionner le détecteur d'humidité, le ventilateur et l'éclairage séparément. Utilisez une commande murale à deux ou trois fonctions. Ventilateur à Détecteur d'Humidité/Éclairage Série Flex™ SEULEMENTE : N'utilisez pas une commande de vitesse pour faire fonctionner le détecteur d'humidité ou le ventilateur.
FONCTIONNEMENT DU DÉTECTEUR
Ce ventilateur à détection d'humidité utilise un détecteur d'humidité sophistiqué qui réagit à : (a) une hausse rapide à modérée de l'humidité ou (b) à un taux d'humidité relative supérieur à un point de consigne. Le détecteur d'humidité peut à l'occasion mettre le ventilateur en marche en cas lorsque les conditions ambiantes changent.
Ce ventilateur à détecteur d'humidité comporte une caractéristique de fonctionnement supplémentaire. Pour le contrôle des odeurs ou de la vapeur, le ventilateur peut être mis en marche en effectuant un cycle avec le commutateur mural. Lorsque le ventilateur est mis en marche de cette façon, il le reste pendant la période réglée par la minuterie.
Pour actionner manuellement le ventilateur :
- Si le commutateur d'alimentation du ventilateur est déjà sur marche, passez à l'étape 2; sinon, mettez le commutateur d'alimentation sur marche pendant au moins 1 seconde.
- Mettez le commutateur d'alimentation du ventilateur sur arrêt pendant moins d'une seconde.
- Remettez le commutateur d'alimentation du ventilateur sur marche et le ventilateur se mettra en marche.
Réglages d'usine illustrés.
RÉGLAGE DE L'HUMIDITÉ (%)
Le taux d'humidité « %HUMIDITY » est réglé à l'usine sur 80 % pour convenir à la plupart des douches. Si le ventilateur ne réagit pas aux variations d'humidité, réglez-le sur 50 %. Si le ventilateur réagit trop souvent aux changements des conditions d'humidité, réglez-le sur 80 %. Si le ventilateur réagit encore trop souvent à 80 %, contactez l'assistance technique Broan.
Pour régler le taux d'humidité « %HUMIDITY » :
- Coupez le courant sur le panneau d'alimentation électrique.
- Tournez soigneusement la commande « %HUMIDITY » au niveau souhaité à l'aide d'un petit tournevis.
- Mettez l'alimentation sous tension.
- Répétez les étapes ci-dessus au besoin.
RÉGLAGE DES MINUTES (MINUTERIE)
Ce ventilateur à détecteur d'humidité comporte une minuterie qui détermine combien de temps le ventilateur reste en marche quand (a) une hausse de l'humidité et (b) le niveau d'humidité sont tous deux inférieurs au taux d'humidité « %HUMIDITY » réglé par l'utilisateur ou après que celui-ci ait tourné le commutateur d'alimentation.
Pour régler la minuterie :
- Coupez le courant sur le panneau d'alimentation électrique.
- Tournez soigneusement la commande « MINUTES » à l'aide d'un petit tournevis afin d'augmenter ou de diminuer la durée.
- Mettez l'alimentation sous tension.
- Répétez les étapes ci-dessus au besoin.

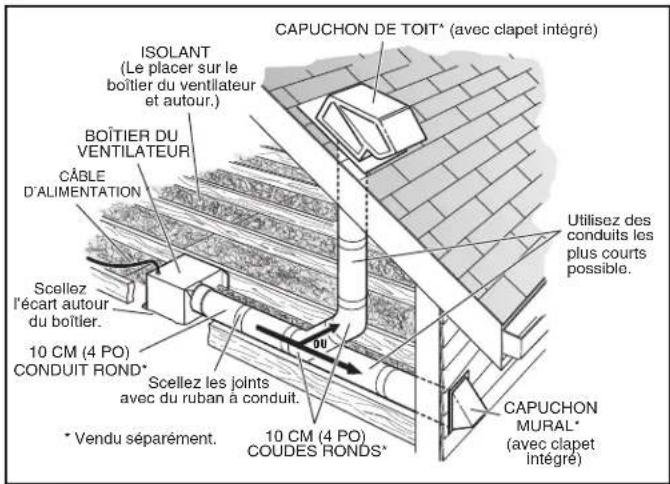

IMPORTANT - Les conduits allant de ce ventilateur jusqu'à l'extérieur de l'habitation ont une grande influence sur le débit d'air, le bruit du ventilateur et sa consommation d'énergie. Pour obtenir le meilleur rendement, utilisez les conduits les plus courts et les plus droits possible et évitez d'utiliser des conduits plus petits que ceux recommandés. L'isolation des conduits peut contribuer à réduire les pertes d'énergie et éviter la prolifération de moisissures. Les ventilateurs installés sur d'anciens conduits pourraient ne pas produire leur débit d'air nominal.
OPTION - Pour installer le boîtier n'importe où entre les solives du plafond : Utilisez l'ensemble de barres de suspension offert en option (vendu séparément chez votre distributeur local ou site Web). Suivez les instructions accompagnant l'ensemble.
TOUS LES TYPES DE POSE

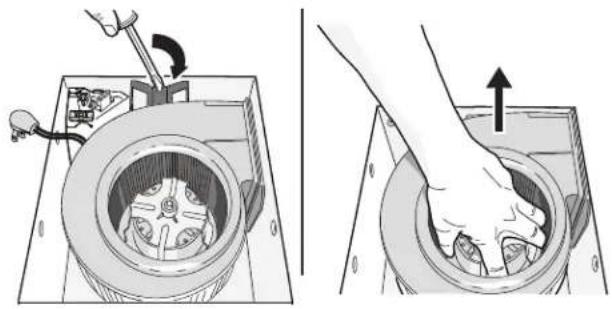

1 Retirez tous les matériaux d'emballage, débranchez le ventilateur et retirez-le de son boîtier.
2 Enlevez le panneau de câblage du boîtier du ventilateur (si déjà installé).
3 Certains modèles uniquement :

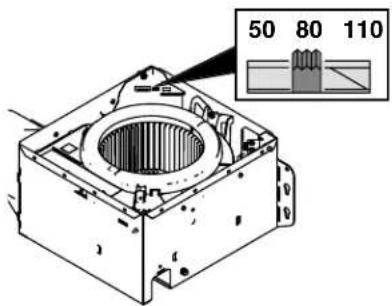

Sélectionnez 50, 80 ou 110 CFM en fonction des dimensions de la pièce et du débit d'air souhaité.

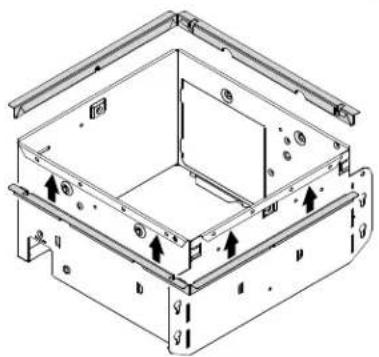

4 Certains modèles uniquement : Il est possible de fixer une paire de brides sur le boîtier si cela est nécessaire ou souhaité.
Emboîtez les deux pièces de brides sous le bord retourné du boîtier (sur les quatre côtés).
Pour une rénovation - passez à la page 7.
NOUVELLE INSTALLATION
5
Fixez le clapet/raccord de conduit au boîtier du ventilateur.

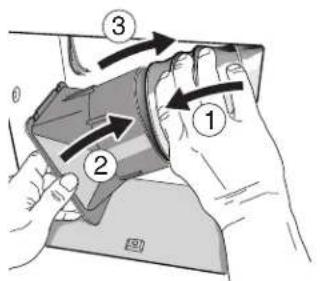

Poussez le raccord par l'ouverture à partir de l'intérieur du boîtier.

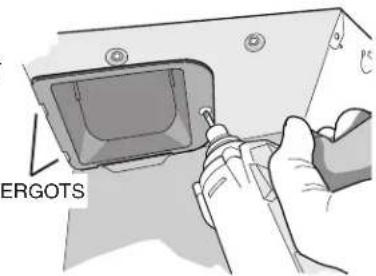

Engagez les ergots et fixez le tout avec les vis se trouvant dans le sachet de pièces.
6

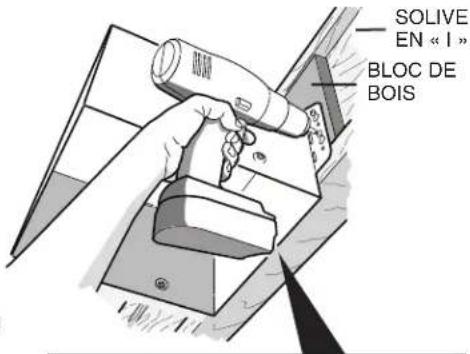

Fixez le boîtier à la charpente du plafond.
Assurez-vous que le dessous du boîtier affleure la surface finie du plafond.

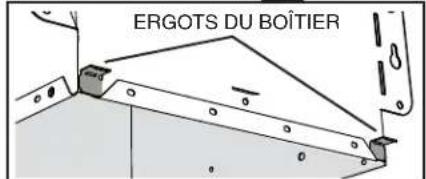

Pour un emplacement approprié, utilisez le matériau de plafond de 13 mm (½ po) : Pliez les ergots du boîtier (sur l'extérieur du boîtier) pour qu'ils s'ajustent contre le bas de la solive.
Fixez le boîtier avec des oreilles de montage à l'aide des fixations appropriées. Si vous fixez le boîtier à une solive en « I », utilisez un bloc de bois comme illustré.
7
Raccordez un conduit rond de 10 cm (4 po).
8

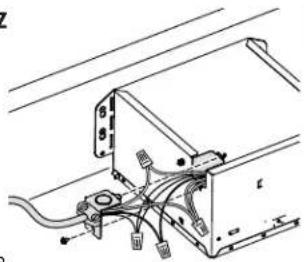

Branchez les fils.
Raccordez le câble d'alimentation à la plaque de câblage (du sachet de pièces) à l'aide du connecteur homologué UL. Raccordez le câblage
de la maison à celui du ventilateur. Reportez-vous aux schémas de câblage pour les détails du branchement. Fixez la plaque de câblage sur le boîtier du ventilateur à l'aide de la vis (du sachet de pièces). Reposez le panneau de câblage et fixez-le avec les vis se trouvant dans le sachet de pièces
Installez le masque de boîtier.
Placez le masque dans l'ouverture du boîtier pour éviter que la poussière de cloison et de const le détecteu
Finissez la surface du plafond. Continuez ensuite avec l'étape 11.
INSTALLATION DE RÉNOVATION
5
Enlevez l'ancien ventilateur et préparez le plafond.
Agrandissez l'ouverture (si nécessaire) à 24,8 cm (9¾ po) (parallèle aux solives) par 26,7 cm (10½ po) (perpendiculaire aux solive). (Certains modèles comportent un gabarit de découpe sur le côté du carton.)
Pliez les oreilles de montage à plat contre le boîtier.
Les boîtiers de ventilateurs existants sont généralement fixés sur la structure :
• par des vis, des clous ou des agrafes, qui doivent être enlevés.
- par des supports ou des rails qui sont fixés aux solives et qui doivent être enlevés avec le boîtier.
Il peut être nécessaire d'utiliser un levier pour enlever l'ancien boîtier. Laissez les conduits et le câblage électrique en place.
7
Branchez les fils.
Raccordez le câble d'alimentation à la plaque de câblage (du sachet de pièces) à l'aide du connecteur homologué UL. Raccordez le câblage de la maison à celui du ventilateur. Reportez-vous aux schémas de câblage pour les détails du branchement. Fixez la plaque de câblage sur le boîtier du ventilateur à l'aide de la vis (du sachet de pièces). Reposez le panneau de câblage et fixez-le avec les vis se trouvant dans le sachet de pièces.
Fixez le boîtier à la charpente du plafond.
Fixez le
boîtier sur la
charpente du
plafond à l'aide
des fixations
appropriées
aux endroits
indiqués.
①Tirez le conduit existant par la sortie et
② fixez-le au raccord avec du ruban à conduit.
③ Repoussez le raccord/conduit par l'ouverture.
Engagez les ergots et ④fixez le tout avec les vis se trouvant dans le sachet de pièces.
Continuez avec l'étape 11.
TOUS LES TYPES DE POSE
11
Installez le ventilateur.
Réinstallez le ventilateur enlevé à l'étape 1. Fixez le ventilateur à l'aide de 2 vis du sachet de pièces. Branchez le ventilateur dans la prise noire.
Ventilateur à Détecteur d'Humidité/Éclairage
Série Flex™ SEULEMENTE : Branchez la fiche à
5 fils dans le module du contrôleur.
12
Installez la grille.
Ventilateur à Détecteur d'Humidité/Éclairage

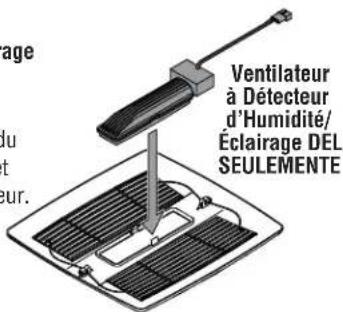

DEL SEULEMENTE : Emboîtez le module
d'éclairage dans l'intérieur de la grille.

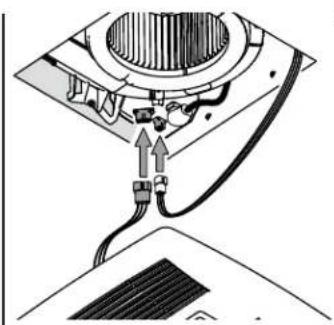

Branchez le module d'éclairage et les fils du détecteur. Pincez les ressorts de la grille et introduisez-les dans les fentes du ventilateur. Poussez la grille contre le plafond.
La grille peut avoir une apparence différente selon le modèle.
Ventilateur à Détecteur d'Humidité/Éclairage Série Flex™ SEULEMENTE
Si le ressort de la grille se déloge de celle-ci, remettez-le en place comme indiqué.
SCHÉMAS DE CÂBLAGE

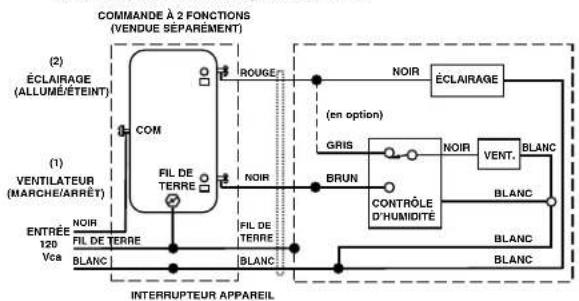

OPTION DE CÂBLAGE N° 1
- Lorsque le premier commutateur (1) est sur marche, le ventilateur fonctionnera automatiquement en fonction des conditions d'humidité ambiante.
- Mettez immédiatement le ventilateur en marche pendant la période programmée (pour contrôler les odeurs), en effectuant un cycle avec le premier commutateur.
- Utilisez le deuxième commutateur (2) pour allumer/éteindre l'éclairage.
- Avec le branchement en option illustré, le ventilateur sera toujours en marche quand l'éclairage est allumé.


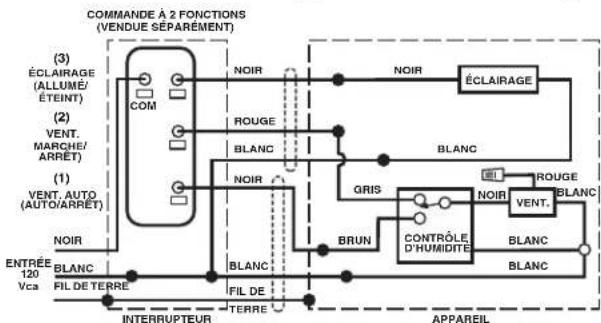

OPTION DE CÂBLAGE N° 2
