Type de produit	Luminaire DEL extérieur avec détecteur de mouvement et cellule photodélectrique
Marque	Vaxcel
Modèle	T0702
Dimensions (L x l x H)	33,65 cm x 18 cm x 16 cm
Poids	Environ 1,5 kg
Alimentation	120 V c.a., 60 Hz
Puissance maximale	39 W
Plage de température de fonctionnement	-25 °C à 45 °C (-13 °F à 113 °F)
Portée de détection	Jusqu'à 25,90 m (85 pi) à 25 °C
Angle de détection	240 degrés
Température de couleur (CCT)	2700 K à 5000 K, réglable
Luminosité de faible intensité	0 % à 50 %, réglable
Délai d'extinction (TIME)	30 secondes, 1 minute ou 3 minutes, réglable
Modes de fonctionnement	Test, Off, Auto, PC, 3H, Réglage personnalisé, Arrêt manuel
Hauteur d'installation recommandée	Au moins 2,45 m (8 pi) au-dessus du sol
Montage	Mural ou sur avancée de toiture
Matériel inclus	Vis de montage (3 paires), bride de fixation, couvercle décoratif, connecteurs de fil, joint
Outils nécessaires	Tournevis cruciforme
Entretien	Nettoyer la lentille avec un chiffon doux tous les 1 à 2 mois
Garantie	5 ans limitée (fonctions LED et détecteur de mouvement)
Indice de protection	Non spécifié, mais adapté à une utilisation extérieure avec calfeutrage
Consommation d'énergie	Faible consommation (DEL)
Pieces détachées et réparabilité	Pièces de rechange disponibles via le fabricant (ex. têtes d'éclairage, détecteur)
Sécurité	Couper l'alimentation avant installation ; utiliser du silicone pour étancher ; ne pas utiliser de gradateur ou minuterie

FOIRE AUX QUESTIONS - T0702 Vaxcel

Comment installer le luminaire Vaxcel T0702 ?

Coupez d'abord le courant au niveau du disjoncteur. Fixez la bride de fixation sur la boîte de sortie à l'aide des vis appropriées. Connectez les fils (noir sur chaud, blanc sur neutre, vert/jaune sur terre) avec les connecteurs fournis. Fixez la plaque arrière à la bride, puis le couvercle décoratif. Calfeutrez autour de la plaque pour empêcher l'eau de s'infiltrer.

Comment régler le détecteur de mouvement ?

Orientez la tête du détecteur vers la zone souhaitée, en maintenant un angle de 5° à 40° vers le bas. Utilisez le bouton 'SENS' sur le côté droit du détecteur pour ajuster la sensibilité (portée de 3 m à 25,90 m).

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : Test (diurne/nocturne), Off (uniquement nocturne avec extinction après détection), Auto (lumière tamisée en permanence la nuit, passe en pleine lumière lors d'un mouvement), PC (pleine lumière du crépuscule à l'aube), 3H (pleine lumière pendant 3h puis faible luminosité avec détection), Réglage personnalisé (déclenchement du détecteur à une heure programmée) et Arrêt manuel (maintien en pleine lumière toute la nuit).

Comment ajuster la luminosité et la température de couleur ?

Utilisez les boutons 'Luminosité de faible intensité' (0 % à 50 %) et 'Couleur proximale CCT' (2700 K à 5000 K) situés sur la plaque arrière du luminaire.

Que faire si la lumière ne s'allume pas ?

Vérifiez que l'interrupteur mural et le disjoncteur sont allumés. Assurez-vous que le câblage est correct. Couvrez le détecteur d'un tissu foncé pour vérifier que la lumière ambiante n'est pas trop élevée (la cellule photodélectrique maintient la lumière éteinte le jour).

Comment utiliser le mode d'arrêt manuel ?

En mode Off, Auto ou 3H, tournez l'interrupteur mural sur OFF, puis sur ON deux fois en moins de 3 secondes. La lumière restera allumée en pleine intensité toute la nuit. Répétez l'opération pour revenir au mode précédent.

Comment programmer le mode personnalisé ?

Tournez l'interrupteur mural sur OFF, puis sur ON à deux reprises en moins de 3 secondes. La lumière passera alors en mode détection de mouvement à l'heure où cette manipulation a été effectuée, chaque nuit. Pour revenir au mode par défaut, éteignez puis rallumez après 5 secondes.

Quelle est la durée de garantie ?

Le luminaire est couvert par une garantie limitée de 5 ans sur la fonctionnalité du détecteur de mouvement et des modules DEL, et d'un an sur les autres défauts de fabrication et de finition.

Comment nettoyer le détecteur ?

Nettoyez délicatement la lentille du détecteur avec un chiffon doux tous les 1 à 2 mois pour garantir une sensibilité maximale.

Peut-on utiliser un gradateur ou une minuterie avec ce luminaire ?

Non, l'utilisation d'un gradateur ou d'une minuterie est déconseillée et peut entraîner des dysfonctionnements. Utilisez uniquement un interrupteur mural marche/arrêt standard.

MODE D'EMPLOI T0702 Vaxcel

REMARQUES : 1. Avant l'installation, consultez les codes électriques locaux pour connaître les exigences en matière de câblage et de mise à la terre.

1. LISEZ ET CONSERVEZ CES INSTRUCTIONS.

Matériel (inclus) :

Vis de montage X 2 #0.635 cm x 1.27 cm (B/32X1/2 po)

Vis de montage X 2 #0,476 cm x 1,27 cm (6/32X1/2 po)

Vis de montage X 2 #1,058 cm x 0.63 cm (10/24X1/4 po)

Bride de fixation Couvercle décoratif
Vis de montage du luminaire

Connecteur de fil Joint

Outils nécessaires :

(1) Toumeis cruciforme

1. Tournevis cruciforme pour fixer les vis de montage à la bride de fixation, le support de montage et le luminaire au support de montage.

Important à savoir :

1. Si vous n'étés pas familiarisé avec les codes électriques locaux et nationaux, il est recommendé de consulter un électricien qualifié.
2. Ce luminaire nécessite une source d'alimentation de 120V c.a., 60 Hz.
3. Pour des raisons de sécurité et pour éviter d'endommager le détecteur, assurez-vous que l'alimentation est coupée avant de proceder au réglage.

Puisssance maximale : 39 W

Plage de température de fonctionnement :

-25°C ~ 45°C (-13°F ~ 113°F)

\section*{Caracteristiques :}

1. Luminaire DEL à faible consommation d'énergie.
2. Détector de mouvement : allume (ON) automatiquement la lumière lorsque le mouvement est détecté et étèint (OFF) la luzière ou reste en faible luminosité lorsque le mouvement s'arrête.
3. La cellule photoelectrique maintain la lumière éteinte (OFF) pendant la journée.
4. En mode Arrêt manuel, utilisez l'interrupteur mural pour maintenir la luzière ON (ALLUMÉE) en luminosité maximale pendant la nuit.

Remarque: Le luminaire peut etre fixe au mur ou sur l'avancée de toiture.
Montage mural

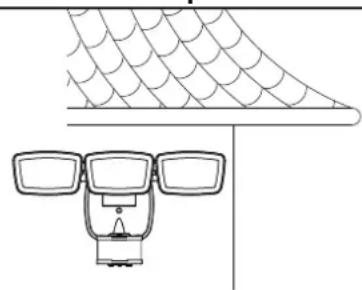

Montage sur l'avancée de toiture

Lisez la section des notes de la page 4 pour plus d'informations sur l'emplacement de montage du luminaire. Le luminaire et le détector doivent etre montes comme indique ci-dessus lors de l'installation (en fonction du type d'installation). Avant d'installer le luminaire sous une avancée de toiture, la tete du détector doit etre tournée comme indiquedans les deux etapes suivantes pour un fonctionnement correct et pour eviter tout risque de chic electrique.

Pour l'installation sous l'avancée de toiture uniquement :

Faites pivoter la tete du détecteur vers la plaque arriere.

Tournez la tete du détector dans le sens des aiguilles d'une montre de 180^ de façon à ce que les commandes soient orientées vers le bas.

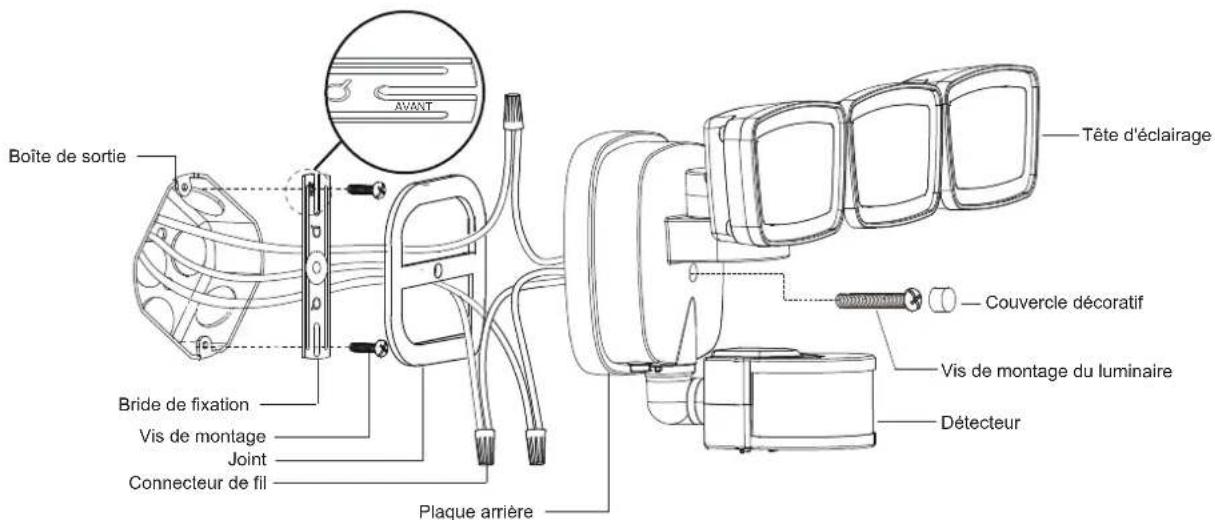

Étapes d'installation

Coupez le courant au niveau du coffret de fusibles ou du boitier de disjoncteur.

1. Installé la bride de fixation sur la boîte de sortie en plaçant le mot « FRONT » vers l'avant, du côté opposé à la boîte de sortie, à l'aide de deux vis de montage qui convennent le mieux à la boîte de sortie. La plaque arrière doit reposer contre la surface du mur lorsqu'elle est fixée. (Choisissez une paire de vis de montage correspondante parmi les 3 paires fournies)
2. Les fils du luminaire passent à travers le joint, puis fixent le joint à la plaque arrière.
3. Sortez les fils d'alimentation de la boite de sortie. Connectez les fils à l'aide des connecteurs de fils comme suit :

---Connectez le fil noir du luminaire au fil « chaud » de la source d'alimentation. (noir)

---Connectez le fil blanc du luminaire au fil neutre de la source d'alimentation. (blanc)

---Connectez le fil de mise à la terre du luminaire au fil de mise à la terre de la source d'alimentation. (isolation verte/jaune).

Rentrez soigneusement tous les fils dans la boite de sortie.

1. Fixez la plaque arriere du luminaire à la bride de fixation, puis fixez-la à l'aide de la vis de montage du luminaire.
2. Poussez fermement le couvercle decoratif dans le trou de la vis de montage du luminaire sur la lampe.
3. Avec un composé de calfeurage en silicone, calfeutrez complètement autour de l'endetroit où la plaque arrêté rencontre la surface du mur.

MISE EN GARDE : Veiliez à calfeutrer complètement l'endetroit où la plaque arrière rejoint la surface du mur pour empêcher l'eau de s'infiltrer dans la boîte de sortie.

Mettez l'appareil sous tension au niveau du coffret de fusibles ou du boitier de disjoncteur.

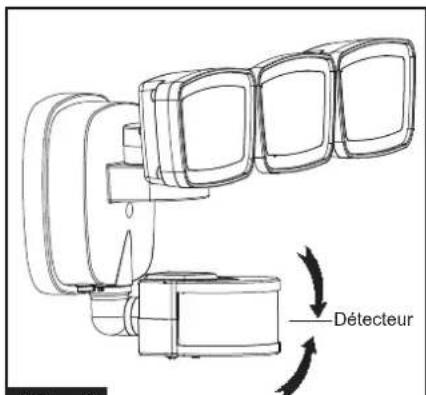

Réglage de la tentative du détecteur :

1. Orientez la tete du détector vers la zone de détction souhaitee, en maintainant un angle de 5^ à 40^ vers le bas pour permettre a l'humidite de s'écouler.

Remarque: Veillez à ce que la tete du détecteur soit positionnée de manière à ce que les commandes soient orientées vers le sol.

1. Vous pouvez déplacer la tête du détecteur de haut en bas pour modifier la zone de couverture. (Voir Fig. 1)

Remarque: La portée réglée trop haut peut augmenter les déclenchements intempestifs.

(Voir Fig. 2 et Fig. 3)

Fig. 1

Fig. 2

Réglage du détecteur plus haut pour une couverture longue Réglage du dét

ccteur plus bas pour une couverture courte

Sensibilité du détecteur de mouvement

• Vous pouvez régler la sensibilité du détecteur de mouvement en utilisant le bouton « SENS » situé sur le côté droit de la surface inférieure du détecteur. (Voir Fig. 4)
• Reglez la sensibilité du détecteur de mouvement pour obtenir les performances souhaitées.
• Portée approximative pour chaque réglage de 3 m (10 pi) à 25,90 m (85 pi).

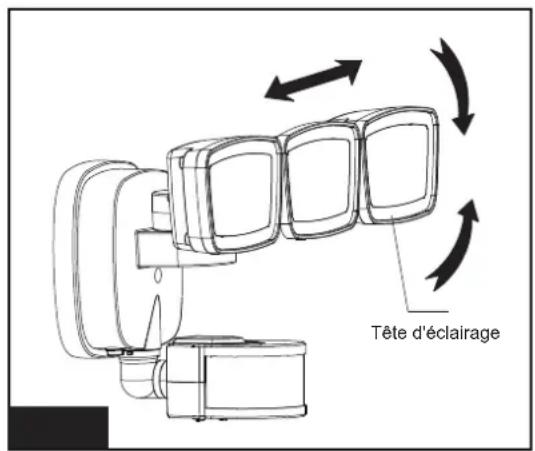

Réglage de la tête d'éclairage :

1. Saisissez doucement les têtes d'éclairage et inclinez-les vers la gauche ou vers la droite pour régler la zone de couverture lumineuse. Maintenez les têtes d'éclairage à une distance d'au moins 25 mm (1 po) du détecteur. (Voir Fig. 5)
2. Gardez les têtes d'éclairage à 30 degrès sous l'horizontal pour éviter les dommages causés par l'eau et un choc électrique.

Fonctions et fonctionnement :

Choisissez un mode en faisant glisser l'interrupteur situé sous le détecteur du luminaire. (Voir Fig. 4)

Remarque : Lors de la première mise sous tension, le voyant s'allume et le prechauffage dure 30 secondes.

1. MODE TEST (fonctionnement diurne et nocturne).

2. Tournez la flèche du bouton de temporisation « TIME » du côté gauche de la tête du détecteur sur la position « TEST ».

3. La lumière s'allume à un niveau de luminosité élevé (5000 K) lorsqu'un mouvement est detecté, et reste allumée tant que le mouvement continue. Elle revient ensuite à la luminosité de faible intense (0 % ~ 50 %) et à la couleur proximale CCT préseLECTIONnées (2700 K ~ 5000 K) environ 5 secondes après que le mouvement n'est plus detecté.

Remarque : Vous pouvez régler la luminosité de faible intensité (0 % ~ 50 %) et la couleur proximale CCT (2700 K ~ 5000 K) à l'aide du bouton Luminosité de faible intensité (0 % ~ 50 %) et le bouton Couleur proximale CCT (2700 K ~ 5000 K) sur la plaque arrête (voir Fig. 6).

1. MODE Off (fonctionnement nocturne uniquement)

2. En mode « OFF», faites glisser le bouton de temporisation « TIME » sur la durée souhaïée (30 s/1 min/3 min). Au crépuscule, la lumière reste éteinte et passé à un niveau de luminosité élevé (5000 K) lorsqu'un mouvement est détecté, et reste allumée tant que le mouvement continue. Lorsque le mouvement n'est plus détecté, elle reste allumée pendant la durée prédéterminée du-delai d'extinction que vous avez définitie (30 s/1 min/3 min), puis elle s'éteint automatiquement.

3. La lumière s'eteint automatiquement à l'aube.

4. MODE AUTO (fonctionnement nocturne uniquement)

5. En mode « AUTO», tournez le bouton de temporisation « TIME » sur la durée souhaïette (30 s/1 min/3 min). Au crépuscule, la lumière s'allume à la luminosité de faible intensité et la couleur proximale CCT préselectionnées. Lorsqu'un mouvement est detecté, la lumière passée en luminosité maximale (5000 K) et reste allumée tant que le mouvement continue. Lorsque le mouvement n'est plus detecté, la lumière en luminosité maximale (5000 K) reste allumée pendant la durée prédéterminée que vous avez définitie (30 s/1 min/3 min), puis repasse automatiquement à la luminosité de faible intensité et à la couleur proximale CC

6. La lumière s'eteint automatiquement à l'aube.

Remarque : Vous pouvez régler la luminosité de faible intensité (0 % ~ 50 %) et la couleur proximale CCT (2700 K ~ 5000 K) à l'aide du bouton Luminosité de faible intensité (0 % ~ 50 %) et le bouton Couleur proximale CCT (2700 K ~ 5000 K) sur la plaque arrête (voir Fig. 6).

1. MODE PC (fonctionnement nocturne uniquement)

2. En mode « PC», la lumière s'allume en luminosité maximale au crépuscule et reste allumée jusqu'à l'aube.

Remarque : Vous pouvez regler la couleur proxime CCT (2700 K ~ 5000 K) à l'aide du bouton Couleur proxime CCT (2700 K ~ 5000 K) situé sur la plaque arrière. (Voir Fig. 6)

1. MODE 3 HEURES (3H) (fonctionnement nocturne seulment)

2. En mode « 3H», la lumière tourne vers le niveau de luminosité élevé (100 %) au crépuscule et reste allumée pendant 3 heures, puis passes au niveau de faible luminosité. La lumière s'allume à un niveau de luminosité élevé (100 %) lorsqu'un mouvement est déteçu, et reste allumée tant que le mouvement continue. Lorsque le mouvement n'est plus détré, elle reste allumée pendant la durée prédéterminée du début d'extinction que vous avez définie (30 s/1 min/3 min), puis revient automatiquement au niveau de faible luminosité et à la couleur proxime CCT prédéterminés.
   La lumiere s'eteint automatiquement a laube.

Remarque : Vous pouvez régler la luminosité de faible intensité (0 % ~ 50 %) et la couleur proximale CCT

(2700 K ~ 5000 K) à l'aide du bouton Luminosité de faible intensité (0 % ~ 50 %) et le bouton Couleur proximale CCT

(2700 K ~ 5000 K) sur la plaque arrête (voir Fig. 6).

1. MODE DE RÉGLAGE PERSONNALISÉ (fonctionnement nocture seulement):

2. En mode « RÉGLAGE PERSONNALISÉ » la lumière s'allume à la tombée de la nuit et s'éteint à l'aube automatiquement.

3. Au lieu de « 3H», le fonctionnement du détecteur de mouvement peut être régé pour démarrer à un moment précis.

Tournez l'interrupteur mural sur « OFF » et tournez-le sur « ON » à deux reprises dans les 3 secondes qui suivent. La lumière passée en mode de fonctionnement du détecteur de mouvement à l'heure spécifiée chaque nuit. La luzière s'éteint automatiquement à l'aube.

Par exemple, un propriétaire souhaite que la lumière reste allumée à un niveau de luminosité élevé du crépuscule jusqu'à 20 h, et aimerait que la lumière passée en mode de détecteur de mouvement « AUTO ». Pour ce faire, le propriétaire va tourné l'interrupteur mural sur « OFF » et sur « ON » à deux reprises dans les 3 secondes qui suivent. Cela définit le moment où la lumière passée en mode « AUTO » chaque jour, la lumière se comportera de la même manière.

Pour revenir à la luminosité par défaut, tournez l'interrupteur mural sur « OFF», puis sur « ON » après 5 secondes.

Remarque : Vous pouvez régler la luminosité de faible intensité (0 % ~ 50 %) et la couleur proximale CCT

(2700 K ~ 5000 K) à l'aide du bouton Luminosité de faible intensité (0 % ~ 50 %) et le bouton Couleur proxime CCT (2700 K ~ 5000 K) sur la plaque arrête (voir Fig. 6).

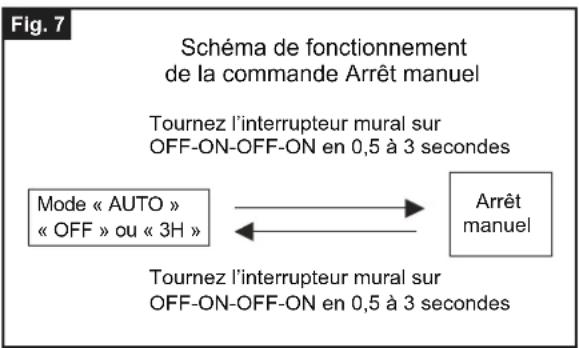

1. Arret manuel (fonctionnement nocturne uniquement)

2. Pour arrêter temporairement les réglages en mode « OFF » ou « AUTO » ou « 3H » pour une luminosité élevée continue à la demande la nuit, tournez l'interrupteur mural sur « OFF », puis tournez-le sur « ON » à deux reprises en moins de 3 secondes, la lumière reste allumée toute la nuit. Pour revenir au mode « OFF » ou « AUTO » ou « 3H », tournez l'interrupteur mural « OFF » puis tournez-le à nouveau deux fois sur « ON » en moins de 3 secondes. (Voir Fig. 7)

3. La lumière s'eteint automatiquement à l'aube.

Remarque : Pour s'assurer que les fonctions ci-dessus fonctionnent correctement, maintenez toujours l'interrupteur mural en position « ON » (y compris pendant la journée).

Options de personalisation

Délai d'extinction

• Le décai d'extinction correspond à la durée pendant laquelle la lumière reste allumée après la détction d'un mouvement.
• Vous pouvez régler le salarié d'extinction en tournant la flèche du bouton de temporisation « TIME » de façon à ce qu'elle indique la durée souhaïée (30 s/1 min/3 min). Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le salarié d'extinction. Tournez le bouton dans le sens inverse des aiguilles d'une montre pour diminuer le salarié d'extinction.

L'endetroit où vous installez votre luminaire est important :

Veiliez à ce que le luminaire soit monté droit sur le mur ou sur l'avancée de toiture, sinon, la distance de détction peut être limitée.

Remarques :

1. La sensibilité du détecteur de mouvement augmente à mesure que la température ambiente se refroidit. Pour un rendement optimal, nettoyez delicatement la lentille avec un chiffon doux tous les 1 ou 2 mois afin de garantir une sensibilité maximale.
2. Pour de更好地 performances, installez le luminaire à au moins 2,45 m (8 pi) au-dessus du sol. À cette hauteur, le luminaire fournira une distance de détction allant jusqu'à 25,90 m (85 pi) à 25 degrés Celsius (77 degrés Fahrenheit). (Voir Fig. 8)

3. Le détector détecte les mouvements sur une portée de détction de 240 degrés. (Voir Fig. 9)

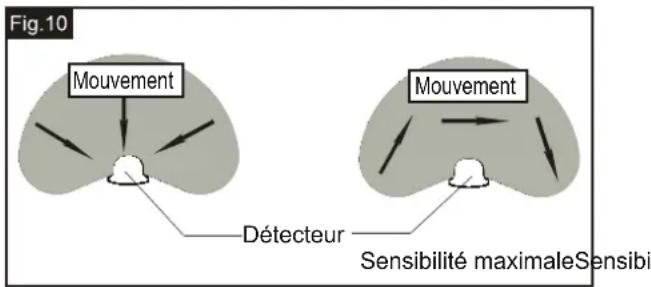

4. Le détector sera plus sensible aux mouvements qui traversent sa trajectorye de détction qu'aux mouvements qui sont directement diriges vers lui. (Voir Fig. 10)

5. Pour réduire les nuisances possibles, n'installez pas le luminaire prés d'une source de chaleur comme un climatisation, une bouche d'aération ou un échémpement de four, ou dans une direction faisant face à un objet refléchissant ou à une autre source de lumière à proximité.

Résolution des problèmes

---Si la lumière ne fonctionne pas.

1. Vérifiez que l'interrupteur mural et le disjoncteur sont allumés.
2. Vérifiez que le câblage est correct.
3. Couvre le détecteur d'un tissu de couleur foncede pour vérifier que le niveau de lumiere ambiente n'est pas trop elevé.

---La lumière s'allume sans raison apparente :

1. Réorientez the detective de mouvement.
2. Diminuez le paramètre de sensibilité.
3. N'utilisez pas de gradateur ou de minuterie pour controller le luminaire. Remplacez le gradateur ou la minuterie par un interrupteur mural marche/arrêt standard.

---La lumière s'allume et s'eteint :

1. Repositionnez l'ampoule loin du détecteur de mouvement.
2. Repositionnez le détecteur de mouvement.
3. Le détector de mouvement est en mode « TEST » et en préchauffage.

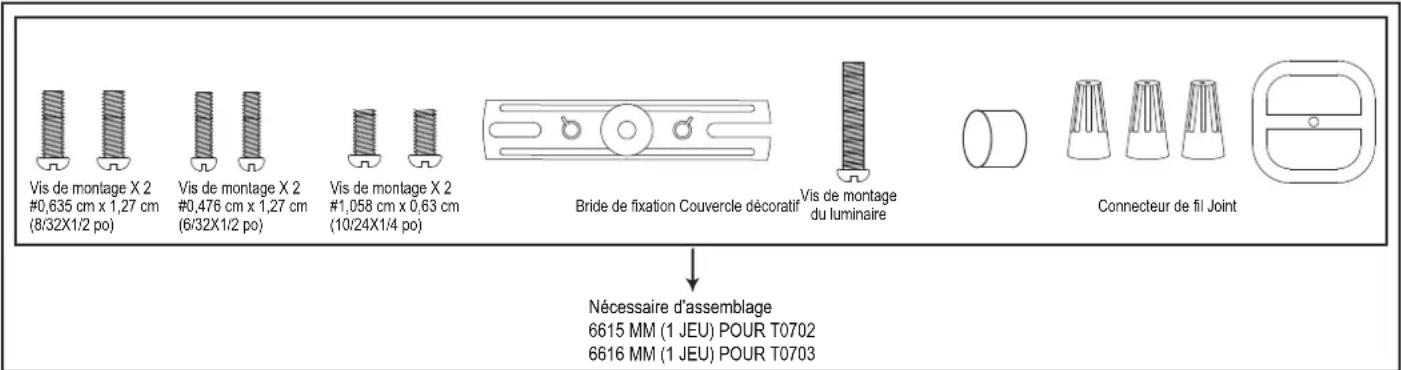

Les pièces suivantes peuvent être commandées si elles sont endommagées ou manquantes.

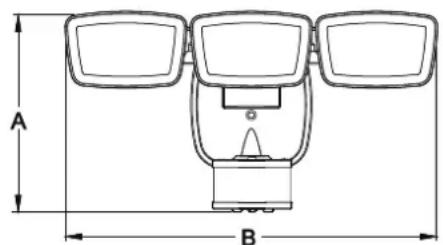

A:18cm(7po)

B:33,65 cm (13-1/4 po)

C:16 cm (6-1/4 po)

Garantie limitée de 5 ans

Vaxcel garantit tous ses produits contre les defaute de fabrication et de finition pendant un an a compter de la date d'expedition.

En outre :

• Tout produit doté d'un détector de mouvement intégré ou d'une cellule photoélectrique crépusculaire bénéficiaie d'une garantie de 5 ans pour la fonctionnalité du produit.
• Tout produit avec des modules DEL intégrés est couvert par une garantie de 5 ans sur la fonctionnalité des DEL.

Exclusions: Cette garantie ne couvre pas les defaillances des produits due à des actes naturels extrêmes, à des conditions environnementales non adaptées à l'utilisation prévue des produits, à un fonctionnement à des températures en dehors de la plage spécifiée dans le manuel d'instructions, à une utilisation avec une alimentation électrique inappropriée, à des surtensions ou à des baisses de tension. Dans les régions côtières, une certaine corrosion est considérée comme normale pour l'environnement.

Vaxcel se reserve le droit de réparer, de remplaner ou d'accorder un crédit pour tout produit correctement installé, à condition qu'il soit renvoyé conformément aux instructions de l'autorisation de retard d'article. Cette garantie est limitée au coût du produit uniquement et ne s'etend pas aux coûts de transport, d'installation ou de remplacement.
