Type de produit	Luminaire extérieur avec détecteur de mouvement
Marque	Vaxcel
Modèle	T0697
Alimentation	120 V c.a., 60 Hz
Puissance maximale	2 x 150 W (ampoules non incluses)
Plage de température de fonctionnement	-25°C à 45°C
Portée de détection	Jusqu'à 25,90 m (85 pi)
Angle de détection	240°
Réglage de sensibilité	De 3 m à 25,90 m
Modes de fonctionnement	Test, Off (veilleuse), Auto, PC (pleine puissance), 3H, Réglage personnalisé
Délai d'extinction réglable	30 s, 1 min, 3 min
Détecteur de mouvement	Infrarouge passif (PIR)
Cellule photoelectrique	Oui (pour fonctionnement jour/nuit)
Montage	Mural ou sur avancée de toiture
Hauteur recommandée d'installation	2,45 m (8 pi) au-dessus du sol
Dimensions (H x L x P)	20 cm x 29,85 cm x 22,22 cm
Garantie	5 ans limitée (pièces et fonctionnement du détecteur)
Entretien	Nettoyer la lentille avec un chiffon doux tous les 1 à 2 mois
Consignes de sécurité	Couper le courant avant installation ; calfeutrer la plaque arrière pour éviter les infiltrations d'eau
Matériaux	Plastique et métal résistant aux intempéries

FOIRE AUX QUESTIONS - T0697 Vaxcel

Comment installer le luminaire Vaxcel T0697 ?

Avant l'installation, coupez le courant au niveau du disjoncteur. Fixez la bride de montage sur la boîte de sortie avec les vis fournies. Connectez les fils (noir sur noir, blanc sur blanc, terre sur terre) à l'aide des connecteurs. Calfeutrez autour de la plaque arrière pour éviter l'infiltration d'eau. Fixez le luminaire et installez les ampoules (non incluses).

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : Test (fonctionne jour et nuit pour réglages), Off (s'éteint après un délai), Auto (veilleuse 30% puis pleine lumière sur détection), PC (pleine lumière du crépuscule à l'aube), 3H (pleine lumière 3h puis veilleuse), et Réglage personnalisé (activation à heure choisie).

Comment régler le délai d'extinction ?

Tournez le bouton TIME situé sous le détecteur pour choisir 30 secondes, 1 minute ou 3 minutes. Tournez dans le sens horaire pour augmenter, antihoraire pour diminuer.

Que faire si la lumière s'allume sans raison ?

Vérifiez que le détecteur n'est pas orienté vers une source de chaleur (climatisation, bouche d'aération) ou un objet réfléchissant. Réduisez la sensibilité avec le bouton SENS. Évitez d'utiliser un gradateur ou une minuterie ; utilisez un interrupteur marche/arrêt standard.

Comment nettoyer le détecteur de mouvement ?

Nettoyez délicatement la lentille du détecteur avec un chiffon doux et sec tous les 1 à 2 mois pour garantir une sensibilité optimale. N'utilisez pas de produits chimiques abrasifs.

Quelle est la portée maximale de détection ?

La portée maximale est de 25,90 m (85 pi) à 25°C, avec un angle de détection de 240°. La sensibilité est réglable de 3 m à 25,90 m.

Peut-on installer ce luminaire sous un avant-toit ?

Oui, pour une installation sous avancée de toiture, faites pivoter la tête du détecteur de 180° pour que les commandes soient orientées vers le bas. Suivez les instructions spécifiques du manuel.

Comment fonctionne le mode d'arrêt manuel ?

Pour que la lumière reste allumée toute la nuit, coupez puis rallumez l'interrupteur mural deux fois en moins de 3 secondes. La lumière restera allumée jusqu'à l'aube. Répétez l'opération pour revenir au mode précédent.

Quelle est la garantie du Vaxcel T0697 ?

Le produit bénéficie d'une garantie limitée de 5 ans contre les défauts de fabrication et de finition, incluant le détecteur de mouvement et la cellule photoelectrique. La garantie ne couvre pas les dommages dus à une installation incorrecte ou à des conditions extrêmes.

Quelles ampoules utiliser ?

Utilisez des ampoules d'une puissance maximale de 150 W par douille (2 douilles). L'ampoule n'est pas incluse. Consultez l'étiquette près de la douille pour la puissance exacte autorisée.

MODE D'EMPLOI T0697 Vaxcel

REMARQUES : 1. Avant l'installation, consultez les codes électriques locaux pour connaître les exigences en matière de câblage et de mise à la terre.

1. LISEZ ET CONSERVEZ CES INSTRUCTIONS.

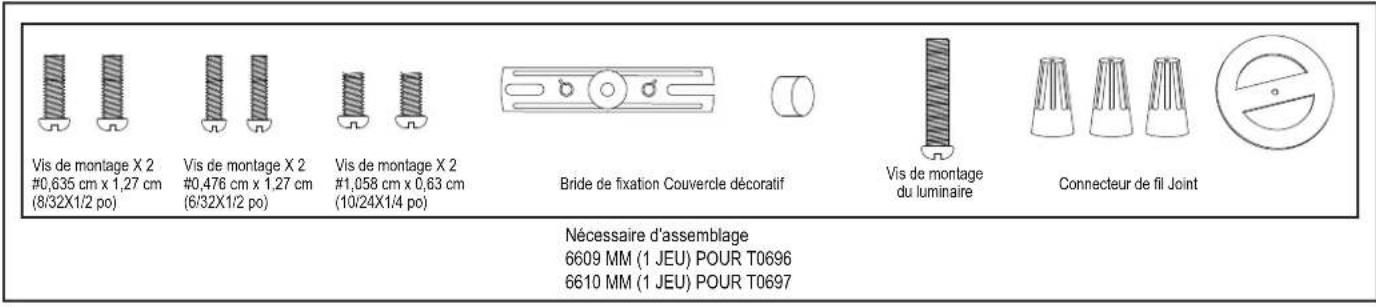

Matériel (inclus) :

Vis de montage X 2 #0,635 cm x 1,27 cm (8/32X1/2 po)

Vis de montage X 2 #0,476 cm x 1,27 cm (6/32X1/2 po)

Vis de montage X 2 #1,058 cm x 6.63 cm (10/24X1/4 po)

Bride de fixation Couvercle decoratif

Vis de montage du luminaire

Connecteur de fil Joint

utils nécessaires :

(1) Toumevis cruciforme

1. Tournevis cruciforne pour fixer les vis de montage à la bride de fixation, le support de montage et le luminaire au support de montage.

Important à savoir :

1. Si vous n'étés pas familiarisé avec les codes électriques locaux et nationaux, il est recommendé de consulter un électricien qualifié.
2. Ce luminaire nécessite une source d'alimentation de 120V c.a., 60 Hz.
3. Pour des raisons de sécurité et pour éviter d'endommager le détecteur, assurez-vous que l'alimentation est coupée avant de procéder au réglage.

Puisance maximale:2-150 W (ampoule non comprise) Plage de tempereature de fonctionnement:

-25°C~45°C(-13°F~113°F)

\section*{Caracteristiques :}

1. Détector de mouvement : allume (ON) automatiquement la lumière lorsque le mouvement est detecté et étant (OFF) la lumière ou reste en faible luminosité lorsque le mouvement s'arrête.
2. La cellule photoelectrique maintain la lumière eteinte (OFF) pendant la journee.

Remarque: Le luminaire peut etre fixe au mur ou sur l'avancée de toiture.

Montage mural Montage sur l'avancée de toiture

Lisez la section des notes de la page 4 pour plus d'informations sur l'emplacement de montage du luminaire. Le luminaire et le détector doivent etre montes comme indique ci-dessus lors de I installation (en fonction du type d'installation). Avant d'installer le luminaire sous une avancée de toiture, la tete du détector doit etre tournée comme indique dans les deux etapes suivantes pour un fonctionnement correct et pour eviter tout risque de chic electrique.

Pour l'installation sous l'avancée de toiture uniquement :

Faites pivoter la tete du détecteur vers la plaque arriere.

Tournez la tete du détecteur dans le sens des aiguilles d'une montre de 180^ de façon à ce que les commandes soient orientées vers le bas.

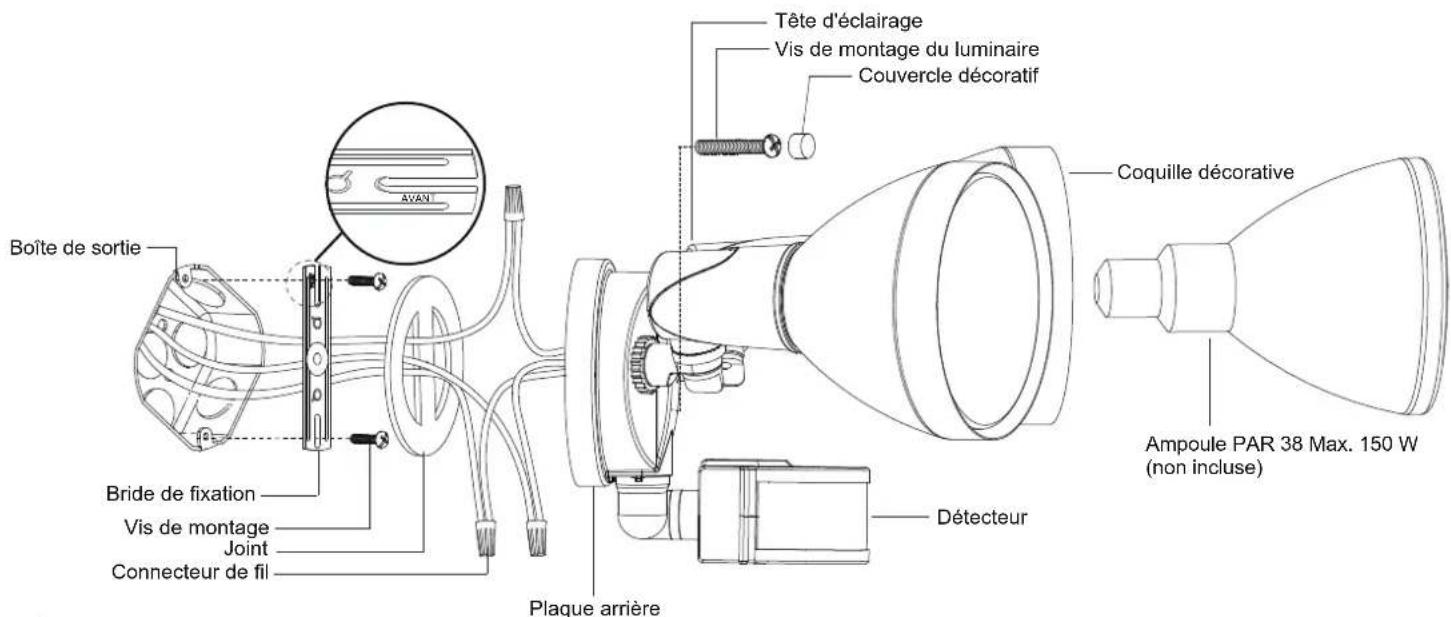

Étapes d'installation

Coupez le courant au niveau du coffret de fusibles ou du boitier de disjoncteur.

1. Installéz la bride de fixation sur la boîte de sortie en plaçant le mot « FRONT » vers l'avant, du côte opposé à la boîte de sortie, à l'aide de deux vis de montage qui convennent le moins à la boîte de sortie. La plaque arrière doit reposer contre la surface du mur lorsqu'elle est fixée. (Choisissez une paire de vis de montage correspondante parmi les 3 paires fournies)
2. Les fils du luminaire passent à travers le joint, puis fixent le joint à la plaque arrrière.
3. Sortez les fils d'alimentation de la boite de sortie. Connectez les fils à l'aide des connecteurs de fils comme suit :

---Connectez le fil noir du luminaire au fil « chaud » de la source d'alimentation. (noir)

---Connectez le fil blanc du luminaire au fil neutre de la source d'alimentation. (blanc)

---Connectez le fil de mise à la terre du luminaire au fil de mise à la terre de la source d'alimentation. (isolation verte/jaune).

Rentrez soigneusement tous les fils dans la boîte de sortie.

1. Avcu comse de calfeurage en silicone, calfeutrez compltelement autour de l'endroit ou la plaque arriere rencontre la surface du mur.

2. Fixez la plaque arrriere du luminaire à la bride de fixation, puis fixez-la à l'aide de la vis de montage du luminaire.

3. Poussez fermement le couvercle decoratif dans le trou de la vis de montage du luminaire sur la lampe.
4. Alignez les trois fentes de la coquille décorative avec les broches de la tete d'éclairage. Poussez la coquille vers l'intérieur, puis tournez-la dans le sens des aiguilles d'une montre pour la verrouiller. Recommencez pour l'autre coquille.
5. Installez les ampoules (non incluses). Consultez l'étiquette de remplacement des ampoules au niveau de la douille ou de l'emballage pour connaître la puissance maximale autorisée.

MISE EN GARDE : Veillez à calfeutrer complètement l'endetroit où la plaque arrière rejoint la surface du mur pour empêcher l'eau de s'infiltrer dans la boite de sortie.

Mettez l'appareil sous tension au niveau du coffret de fusibles ou du boitier de disjoncteur.

Réglage de la tentative du détecteur :

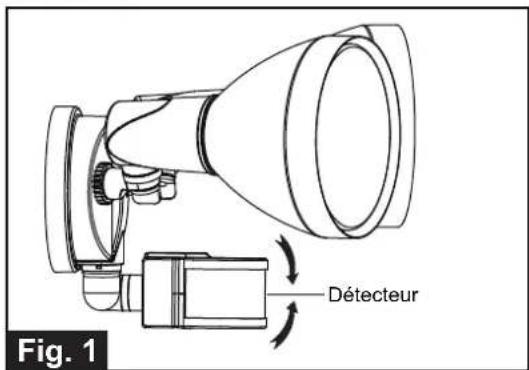

1. Orientez la tete du détecteur vers la zone de détction souhaiée, en Maintenant un angle de 5^ à 40^ vers le bas pour permettre a l'humidité de s'écouler.

Remarque: Veiliez à ce que la tete du détecteur soit positionnée de manière à ce que les commandes soient orientées vers le sol.

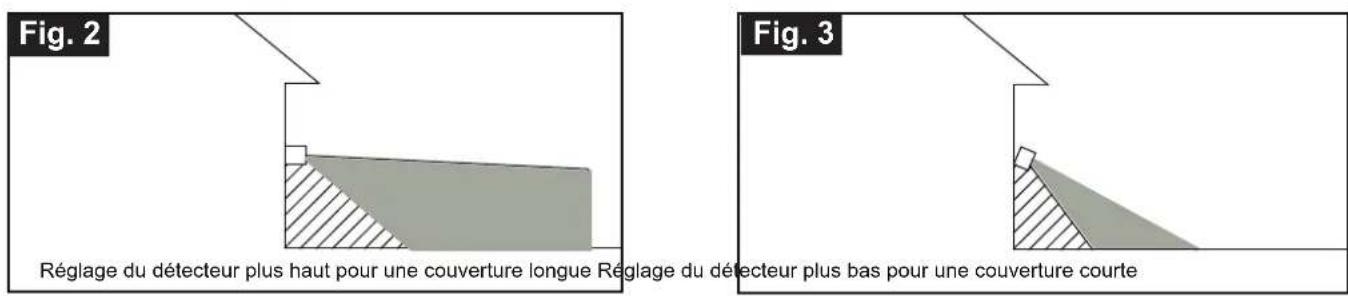

1. Vous pouvez déplacer la tete du détecteur de haut en bas pour modifier la zone de couverture. (Voir Fig. 1)

Remarque: La portée réglée trop haut peut augmenter les déclenchements intempestifs.

(Voir Fig. 2 et Fig. 3 à la page 3)

Sensibilité du détecteur de mouvement

• Vous pouvez régler la sensibilité du détecteur de mouvement en utilisant le bouton « SENS » situé sur le côte d'orif.
• Le côte d'orif est l'extrésant point de la surface inférieure du détecteur. (Voir Fig. 4)
• Réglez la sensibilité du détecteur de mouvement pour obtenir les performances souhaitées.
• Portée approximative pour chaque réglage de 3 m (10 pi) à 25,90 m (85 pi).

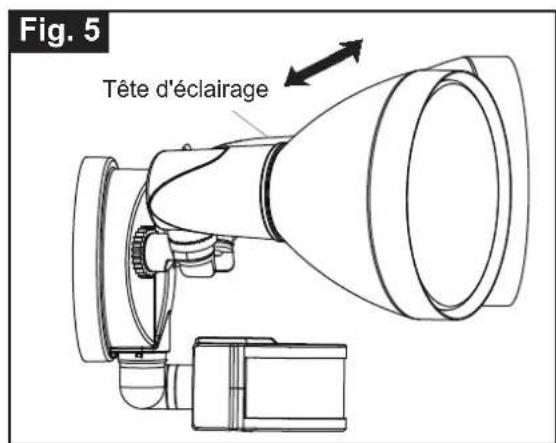

Réglage de la tête d'éclairage :

1. Saisissez doucement les têtes d'éclairage et inclinez-les vers la gauche ou vers la droite pour régler la zone de couverture lumineuse. Maintenez les têtes d'éclairage à une distance d'au moins 25 mm (1 po) du détecteur. (Voir Fig. 5) Ajustez les têtes d'éclairage lorsqu'elles sont à température ambiente.
2. Gardez les têtes d'éclairage à 30 degrès sous l'horizontal pour éviter les dommages causés par l'eau et un choc électrique.

Fonctions et fonctionnement :

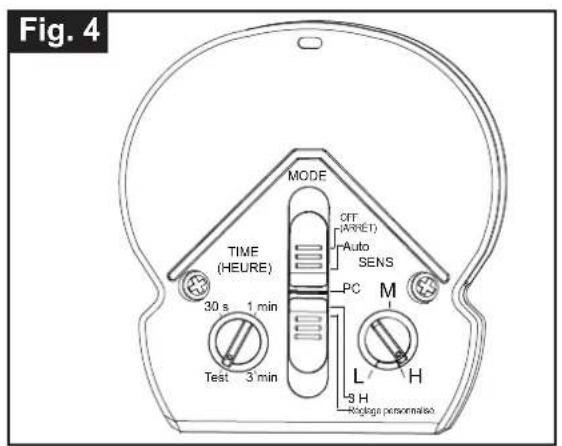

Choisissez un mode en faisant glisser l'interrupteur situé sous le détecteur du luminaire. (Voir Fig. 4)

Remarque : Lors de la première mise sous tension, le voyant s'allume et le préchauffage dure 30 secondes.

1. MODE TEST (fonctionnement diurne et nocturne).

Tournez la flèche du bouton de temporisation « TIME » du côte gauche de la tête du détecteur sur la position « Test »
- La lumière s'allume à un niveau de luminosité élevé lorsqu'un mouvement est détecté, et reste allumée tant que le mouvement continue. Elle revient ensuite à une luminosité 30% environ 5 secondes après que le mouvement n'est plus détecté.

1. MODE Off (fonctionnement nocturne uniquement)

2. En mode « OFF», faites glisser le bouton de temporisation « TIME » sur la durée souhaitee (30 s/1 min/3 min). Au crépuscule, la lumière resté étente et passée à un niveau de luminosité élevé lorsqu'un mouvement est détecté, et reste allumée tant que le mouvement continue. Lorsque le mouvement n'est plus détecté, elle reste allumée pendant la durée prédéterminée du-delai d'extinction que vous avez définié (30 s/1 min/3 min), puis elle s'éteint automatiquement.

3. La lumière s'eteint automatiquement à l'aube.

4. MODE AUTO (fonctionnement nocturne uniquement)

5. Sélectionnez le mode « AUTO», tournez le bouton de temporisation « TIME » sur la durée souhaïée (30 s/1 min/3 min). Au crépuscule, la lumière s'allume avec une faible luminosité ~ 30%. Lorsqu'un mouvement est détecté, la lumière passée à un niveau de luminosité élevée et reste allumée tant que le mouvement continue. Lorsque le mouvement n'est plus détecté, la lumière à un niveau de luminosité élevée reste allumée pendant la durée prédéterminée que vous avez définitie (30 s/1 min/3 min), puis repasse automatiquement au niveau inférieur ~ 30% de luminosité.

6. La lumière s'eteint automatiquement à l'aube.

7. MODE PC (fonctionnement nocturne uniquement)

8. En mode « PC», la lumière s'allume en luminosité maximale au crépuscule et reste allumée jusqu'à l'aube.

Fonctions et fonctionnement (suite)

1. MODE 3 HEURES (3H) (fonctionnement nocturne seulment)

2. En mode « 3H», la lumière tourne vers le niveau de luminosité élevé au crépuscule et reste allumée pendant 3 heures, puis passé au niveau de faible luminosité 30% . La lumière s'allume à un niveau de luminosité élevé lorsqu'un mouvement est détecté, et reste allumée tant que le mouvement continue. Lorsque le mouvement n'est plus détecté, elle reste allumée pendant la durée prédérémie du-delai d'extinction que vous avez définie (30 s/1 min/3 min), puis revient automatiquement au niveau de faible luminosité 30% .

3. La lumière s'eteint automatiquement à l'aube.

4. MODE DE RÉGLAGE PERSONNALISÉ (fonctionnement nocture seulement)

En mode « RÉGLAGE PERSONNALISÉ » la lumière s'allume à la tombée de la nuit et s'éteint à l'aube automatiquement.
- Au lieu de « 3H», le fonctionnement du détecteur de mouvement peut être régé pour démarrer à un moment précis. Tournez l'interrupteur mural sur « OFF » et tournez-le sur « ON » à deux reprises dans les 3 secondes qui seront. La lumière passée en mode de fonctionnement du détecteur de mouvement à l'heure spécifiée chaque nuit. La lumière s'éteint automatiquement à l'aube.

Par exemple, un propriétaire souhaite que la lumière reste allumée à un niveau de luminosité élevé du crépuscule jusqu'à 20 h, et aimerait que la lumière passse en mode de détecteur de mouvement « AUTO » Pour ce faire, le propriétaire va tourner l'interrupteur mural sur « OFF » et sur « ON » à deux reprises dans les 3 secondes qui suivent. Cela définit le moment où la lumière passse en mode « AUTO » chaque jour, la lumière se compterera de la même manière.

Pour revenir à la luminosité par défaut, tournez l'interrupteur mural sur « OFF», puis sur « ON » après 5 secondes.

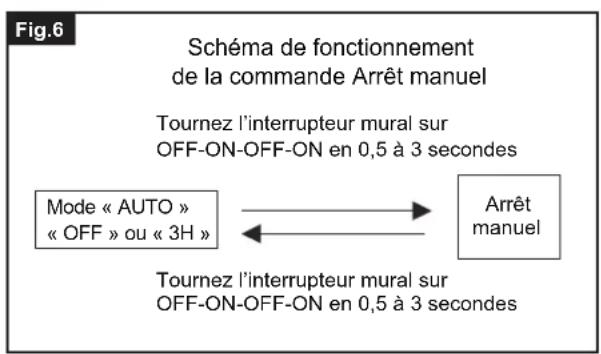

1. Arret manuel (fonctionnement nocturne uniquement)

Pour arreter temporairement les réglages en mode « OFF » ou « AUTO » ou « 3H » pour une luminosité élevée continue à la demande la nuit, tournez l'interrupteur mural sur « OFF», puis tournez-le sur « ON » à deux reprises en moins de 3 secondes, la lumière reste allumée toute la nuit. Pour revenir au mode « OFF » ou « AUTO » ou « 3H», tournez l'interrupteur mural « OFF » puis tournez-le à nouveau deux fois sur « ON » en moins de 3 secondes. (Voir Fig. 6)
- La lumière s'esteint automatiquement à l'aube.

Remarque : Pour s'assurer que les fonctions ci-dessus fonctionnent correctement, maintenez toujours l'interrupteur mural en position « ON » (y compris pendant la journée).

Options de personnelisation

Délai d'extinction

• Le décai d'extinction correspond à la durée pendant laquelle la lumière reste allumée après la détction d'un mouvement.
• Vous pouvez régler le salarié d'extinction en tournant la flèche du bouton de temporisation « TIME » de façon à ce qu'elle indique la durée souhaitee (30 s/1 min/3 min). Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le salarié d'extinction. Tournez le bouton dans le sens inverse des aiguilles d'une montre pour diminuer le salarié d'extinction.

Remarques :

1. La sensibilité du détecteur de mouvement augmente à mesure que la température ambiente se refroidit. Pour un rendement optimal, nettoyez delicatement la lentille avec un chiffon doux tous les 1 ou 2 mois afin de garantir une sensibilité maximale.
2. Pour deailles performances, installez le luminaire à au moins 2,45m (8 pi) au-dessus du sol. À cette hauteur, le luminaire fournira une distance de détction allant jusqu'à 25,90 m (85 pi) à 25 degrés Celsius (77 degrés Fahrenheit). (Voir Fig. 7)
3. Le détector detecte les mouvements sur une portée de détction de 240 degrès. (Voir Fig. 8)

L'endetroit où vous installez votre luminaire est important :

Veillez à ce que le luminaire soit monté droit sur le mur ou sur l'avancée de toiture, sinon, la distance de détction peut être limitée.

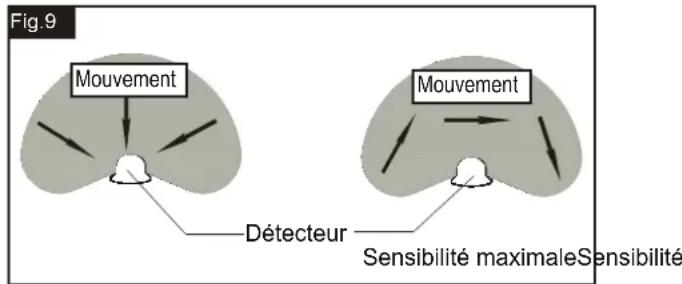

1. Le détector sera plus sensible aux mouvements qui traversent sa trajectory de détction qu'aux mouvements qui sont directement diriges vers lui. (Voir Fig. 9)
2. Pour réduire les nuisances possibles, n'installez pas le luminaire près d'une source de chaleur comme un climatiseur, une bouche d'aération ou un échéappement de four, ou dans une direction faisant face à un objet refléchissant ou à une autre source de lumière à proximité.

Résolution des problèmes

--Si la lumière ne fonctionne pas.

1. Vérifiez que l'interrupteur mural et le disjoncteur sont allumés.
2. Vérifiez que le câblage est correct.
3. Couvre le détector d'un tissu de couleur foncede pour vérifier que le niveau de lumiere ambiente n'est pas trop elevé.

---La lumière s'allume sans raison apparente :

1. Rerorentez the detecteur de mouvement.
2. Diminuez le paramètre de sensibilité.
3. N'utilisez pas de gradateur ou de minuterie pour controller le luminaire. Remplacez le gradateur ou la minuterie par un interrupteur mural marche/arrêt standard.

---La lumière s'allume et s'eteint :

1. Repositionnez l'ampoule loin du détecteur de mouvement.
2. Repositionnez le détector de mouvement.
3. Le détector de mouvement est en mode « TEST » et en préchauffage.

Garantie limitée de 5 ans

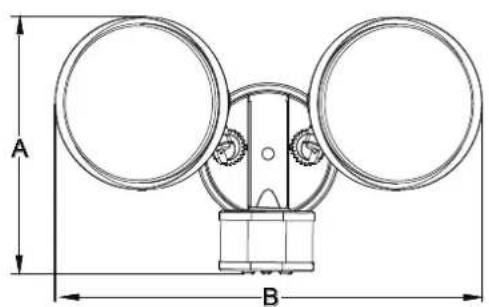

A:20cm(8po)

B:29,85 cm (11-3/4 po)

C:22,22 cm (8-3/4 po)

Vaxcel garantit tous ses produits contre les defaute de fabrication et de finition pendant un an à compter de la date d'expédition.

En outre :

• Tout produit doté d'un détector de mouvement intégré ou d'une cellule photoélectrique crépusculaire bénéficiaie d'une garantie de 5 ans pour la fonctionnalité du produit.
• Tout produit avec des modules DEL intégrés est couvert par une garantie de 5 ans sur la fonctionnalité des DEL.

Exclusions: Cette garantie ne couvre pas les defaillances des produits due à des actes naturels extrêmes, à des conditions environnementales non adaptées à l'utilisation prévue des produits, à un fonctionnement à des températures en dehors de la plage spécifiée dans le manuel d'instructions, à une utilisation avec une alimentation électrique inappropriée, à des surtensions ou à des baisses de tension. Dans les régions côtières, une certaine corrosion est considérée comme normale pour l'environnement.

Vaxcel se reserve le droit de réparer, de remplaner ou d'accorder un crédit pour tout produit correctement installé, à condition qu'il soit renvoyé conformément aux instructions de l'autorisation de回头 d'article. Cette garantie est limitée au coût du produit uniquement et ne s'étend pas aux coûts de transport, d'installation ou de remplacement.
