MODE D'EMPLOI Xpressor Neo Elysia

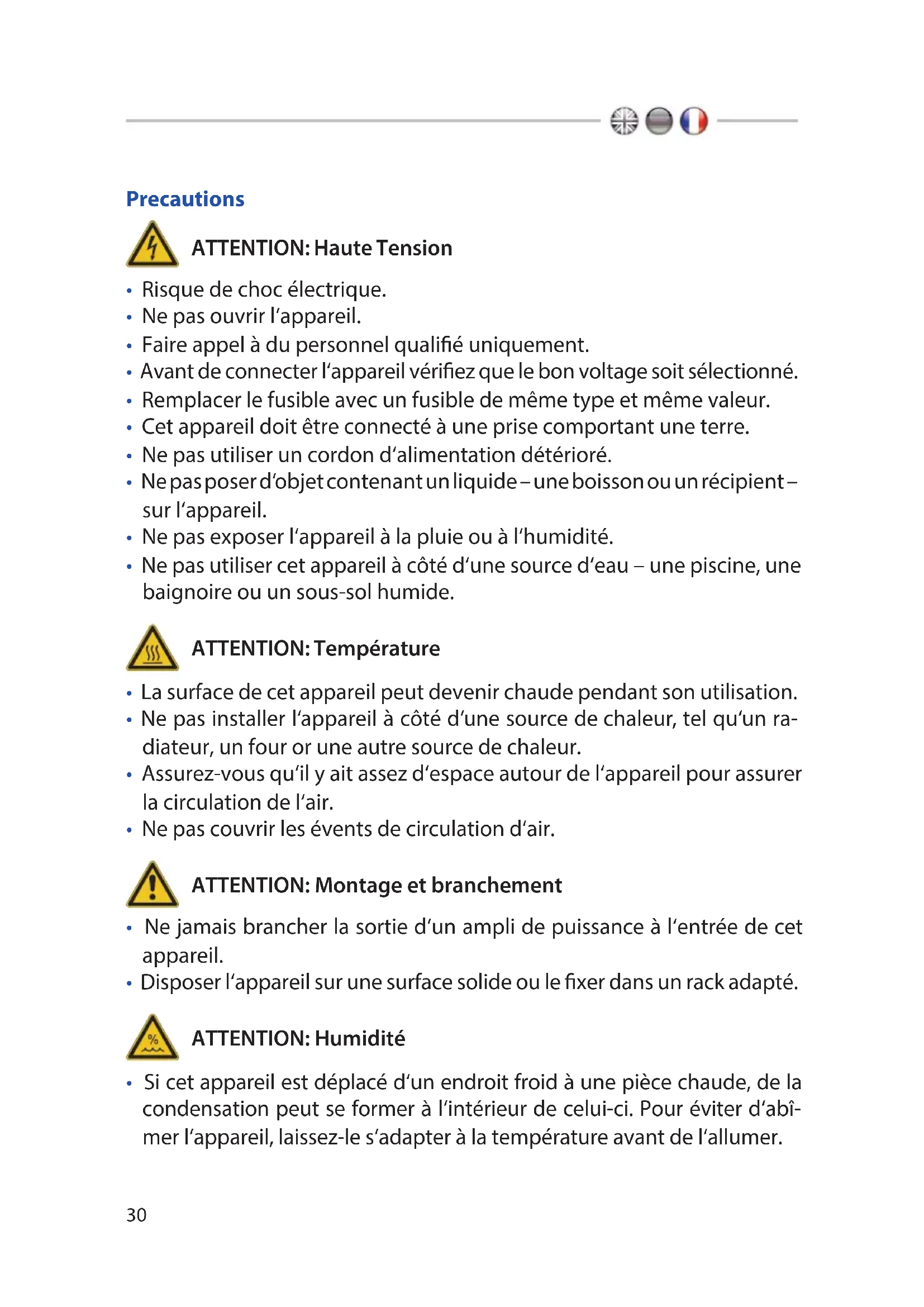

Risque de chocolélectrique.
- Ne pas ouvrir l'appareil.
- Faire appel à du personnel qualifié uniquement.
- Avant de connecter l'appareil vérifie que le bon voltage soit selectionné.
- Remplacer le fusible avec un fusible de même type et même valeur.
Cet apparéil doit être connecté à une prise responsableune terre.
- Ne pas utiliser un cordon d'alimentation déterioré.
- Ne pas poser d'objet contenant un liquide—une boisson ou un réseau sur l'appareil.
- Ne pas exposer l'appareil à la pluie ou à l'humidité.
- Ne pas utiliser cet apparéil à côté d'une source d'eau – une piscine, une baignoire ou un sous-sol humide.
ATTENTION: Température
- La surface de cet apparéil peut devenir chaude pendant son utilisation.
- Ne pas installer l'appareil à côté d'une source de chaleur, tel qu'un radiateur, un four or une autre source de chaleur.
Assurez-vous qu'il y ait assez d'espace autour de l'appareil pour assurer la circulation de l'air. - Ne pas couvir les évents de circulation d'air.
ATTENTION: Montage et branchement
- Ne jamais brancher la sortie d'un ampli de puissance à l'entrée de cet apparéil.
- Disposer l'appareil sur une surface solide ou le fixer dans un rack adapté.
ATTENTION: Humidité
- Si cet apparéil est déplaced d'un endroit froid à une piece chaude, de la condensation peut se former à l'intérieur de celui-ci. Pour éviter d'abîmer l' apparéil, laissez-le s'adapter à la température avant de l'allumer.
elysia
Bienvenu au paradis de la compression!
Tout d'abord nous aimerions vous remercier pour avoir besoin l'expressor neo comme nouvel outil de traitement dynamique.
Ce comprisseur extrémement versatile répondra jour après jour à toutes vos attentes en terme de travail dynamique. Avec ses fonctions heritiées de ses fameux prédécesseurs vous avez non seulement accès à de la compression de haute volée mais à une possibilité de contrôle du signal sans équivalent.
Que vous souhaitiez le régler une bonne fois pour toute ou vous plonger dans de l'expérience dynamique, l'expressor neo est fait pour vous. Son circuit audio à composants distincts fonctionnant en mode class-A constant assure la meilleur qualité de son, claire, ouverte et punchy à la fois.
De la compression de buss à celle de pistes séparées en passant par les approaches de la dynamique les plus créatives – l'expressor neo assure sur tous les terrains. Le meilleur d'élysia? Vous avez tout compris!
Sommaire
Commandes 32
Connecteurs 34
Auto Fast 35
Log Release. 36
Mode 'Warm' 37
Ratios négatifs 38
Données techniques 41
Conformité CE 41
English Manual. 2
Deutsches Handbuch. 16

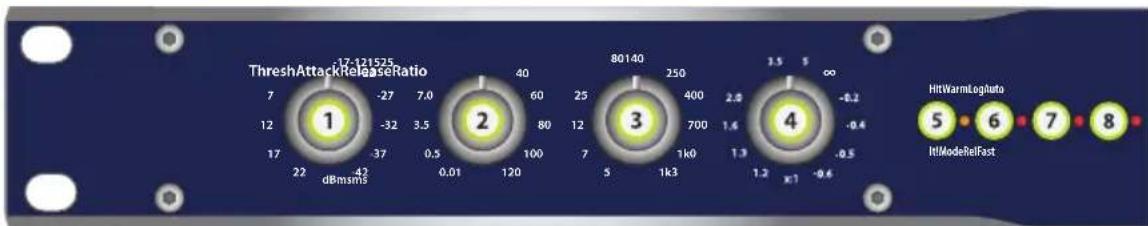

Commands
Threshold (Thresh): le seuil auquel le compresseur s'enclenche. Dés que le niveau dépasse ce seuil, le signal est compré.
^2 Attack: La réponse transitoire du compresseur. C'est aussi le temps que met le compresseur à atteindre 10 dB de réduction de gain après dépassement du seuil.
3 Release: Le temps que met le compresseur à faire revenir le signal à son niveau unitaire après que le signal soit passé au dessus du seuil.
Ratio: Désigné le ratio entre le niveau d'entrée et le niveau à la sortie. L'expressor neo permet de désirégalement des ratios négatifs. (p. 38)
Hit It! Enclenche l'expressor neo (LED allumée) ou le bypass (hardwire bypass) tout en gardant le vu-mètre de GR actif.
Warm Mode: L'expressor neo offre la possibilité de faire sonner différemment la source en ALTERANT son contenu fréquentiel, harmonique et transitoire. (p. 37)
Log Release (Log Rel): Désigne une autre forme de la courbe de Release. Cette fonction enclenchée, la courbe passe d'une progression linéaire à logarithmique plus douce. (p. 36)
8 Auto Fast: Une semi-automation. Cette fonction raccouci le temps d'attack automatiquement sur les transitoires les plus fortes et rapides. (p. 35)

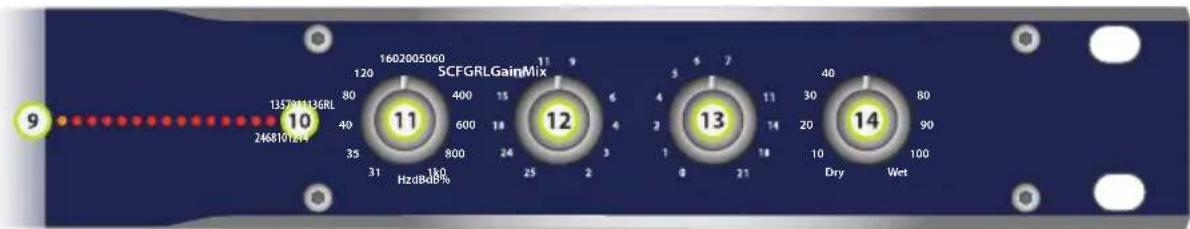

LED du GRL: indique l'activité du Gain Reduction Limiter. Si elle est allumée le signal entrant ne dépasse pas le montant de compression maximum choisi à l'aide du potard. (p. 39)
10 Gain Reduction Meter: Exprimé en dB, Il montre le montant de réduction de gain appliqué à la source. Il continue à afficher la réduction une fois le compresseur bypassé.
11 SCF: Un filtré coupe-bas dans le sidechain de l'expressor neo permet d'éviter tout excès de compression ou effets de 'pompe' lorsque le conta- nu en basses fréquences est important.
12 Gain Reduction Limiter (GRL): Limite la tension de contrôle. Ce nouveau limiteur ne se trouve pas dans le circuit audio, mais dans le circuit de contrôle du compresseur. (p. 39)
13 Gain: Le «make up gain» du compresseur. On compensera ici la perte de gain engendree par la compression en elle meme.
14 Mix: Le signal non-compressé et le signal compressé peuvent être mélangés en utilisant la seule commande de mix. De la compression parallèle embarquée!
Veuillez notes qu'en utilisestéreo les deux canaux sont traités par une seule tension de contrôle généree par la combinaison des deux signaux. Seules des sources réellement stéreo pourront être traitées normalement. Une grosse caisse d'un côté et uneasse de l'autre ne pourront être compressées en 'dual mono'.

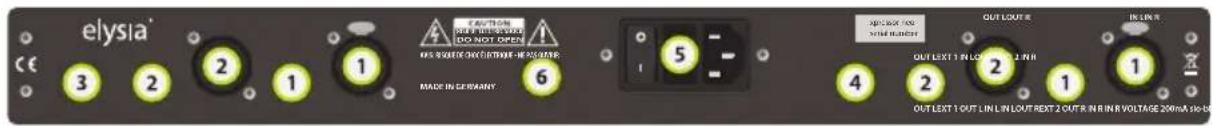

Connecteurs
1 Entrees audio (XLR et jack 6,3 mm)
2 Sorties audio (XLR et jack 6,3 mm)
Envoi Sidechain:EXT2 (jack6,3mm)
4 Retour Sidechain:EXT1 (jack6,3mm)
5 Prise d'alimentation/Bouton on-off/Porte fusible
6 Selecteur de voltage
Utilisation mono: Connectez l'une ou l'autre des entrées/sorties 1 ou 2, les deux marcheront pareil.
Utilisation stériso: Connectez l'une et l'autre des entrées/sorties 1 ou 2 – decidez vous même lequel sera canal gauche et l'autre droit.
Entrées (+4 dBu)
XLR symétrique:
XLR asymétrique:
Jack symétrique:
Jack asymétrique:
Pin 1: terre
Pin 1: terre
Sleeve: terre
Sleeve: terre
Pin 2:chaud (+)
Pin 2:chaud (+)
Tip:chaud (+)
Tip:chaud (+)
Pin 3:froid (-)
Pin 3: terre
Ring: froid (-)
Ring: terre
Sorties (+4dBu)
XLR symétrique:
XLR asymétrique:
Jack symétrique:
Jack asymétrique:
Pin 1: terre
Pin 1: terre
Sleeve: terre
Sleeve: terre
Pin 2:chaud (+)
Pin 2:chaud (+)
Tip:chaud (+)
Tip:chaud (+)
Pin 3: terre
Pin 3: flottant
Ring: terre
Ring: flottant
Fusibles (2 pieces)
230 V opération: 200 mA slo-blo
115 V opération: 200 mA slo-blo
Auto Fast
Le réglage du temps d'attaque joue un role important dans le comportement du compresseur. Son paramétrage est donc une étape importante qui peut selon le contenue dynamique de la
source s'avérer difficile, que ce soit une piste seule, ou un mix stéreo complet.
Si un réglage très court est besoin, le compresseur pourra attraper les rapides pointes de niveau, mais le sustain du signal sera aussi du coup traité, ce qui peut se traduire parfois par une distorsion audible. Des temps d'attaque plus longs réduisent d'une façon non négligeable la distorsion mais le compresseur devient alors trop lent sur les transitoires les plus fortes.
C'est là que la fonction 'Auto Fast' rentre en peux. Si vous reglez le temps d'attaque sur 80 ms et enclenchez le mode Auto Fast, le temps d'attaque sera automatiquement réduit sur les transitoires les plus courtes et fortes. Le compresseur réduit très rapidement le signal, l'empechant ainsi de passer à travers.
Le temps d'attaque revient directement et automatiquement à son réglage de départ. L'Auto Fast permet au compréseur d'être rapide, mais uniquement lorsque c'est nécessaire.

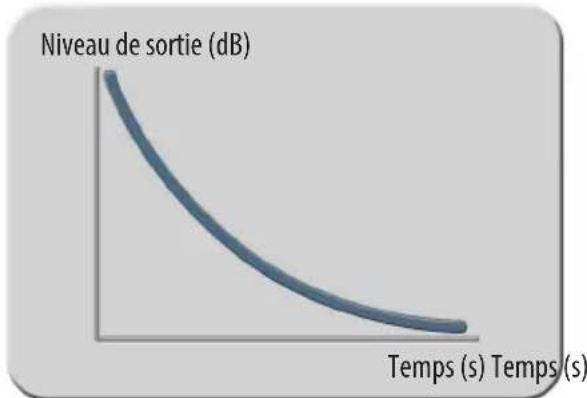

Période d'Attack sans Auto Fast Période d'Attack avec Auto Fast
Log Release
Ce sont les caractéristiques temporelles du paramètre de release qui décident du caractère plus ou moins discret de la compression à l'oreille. Un seul type de release ne permettant pas d'obte
nir un bon résultat sur toutes les sources, l'expressor neo en propose deux: logarithmique et linéaire.
Une courbe de release logarithmique se caractérisse par des paramètres temporels raccourcissant au fur et à mesure que la compression augmente. L'avantage de ce phénomène réside dans le fait que les signaux forts et courts ( comme les éléments d'une batterie ) ont un release court, alors que le reste est traité avec un release plus long. On appéciera cette courbe sur un mix buss ou en mastering.
Le mode linéaire a quant à lui une courbe de release droite. Permettant un contrôle de la dynamique plus agressif, on en tirera particulièrement profit sur des sources au sustain assez court.

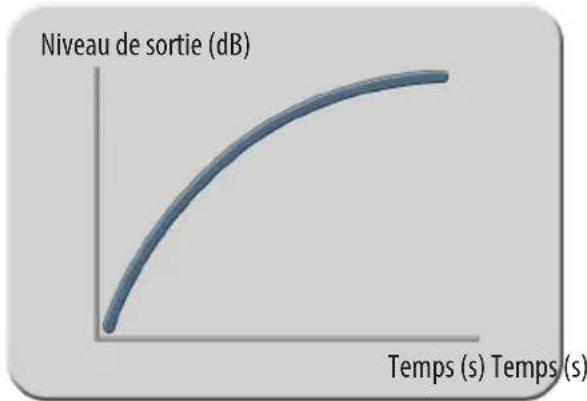

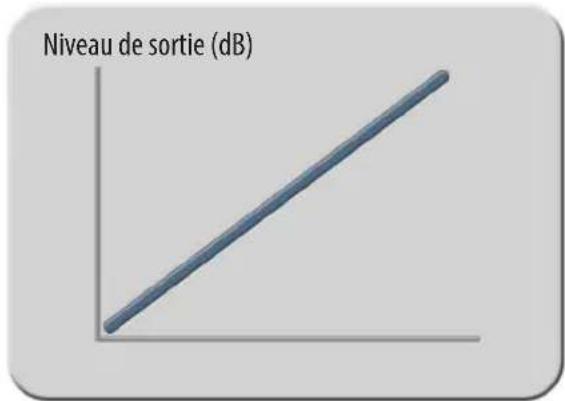

Courbe de progression logarithmique Courbe de progression linéaire
Mode 'Warm'
Cette fonction est principalement un limiteur de 'slew rate' qui donc ralenti la vitesse des amplificateurs de sortie. Le spectre fréquentiel, le contenu harmonique et les transitoires s'en trouvent
modifiés.
Les transitoires rapides sont légèrement ralenties et le son semble plus rond avec moins de séparation entre les éléments qui le composent. Cette fonction touchant les étages de sortie, l'ensemble du traitement du compresseur est affecté.
Ainsi l'expressor neo permet d'avoir deux caractères sonores bien distincts en un seul bouton: La puissant transparence du circuit class-A et la richesse du grain du mode 'Warm'.
A vous de désirir: Pour une compression transparente et une bande passante linéaire utiliser l'expressor neo en mode standard. Si vous poulez plus de gras et de liant, enclenchez le mode 'Warm!'

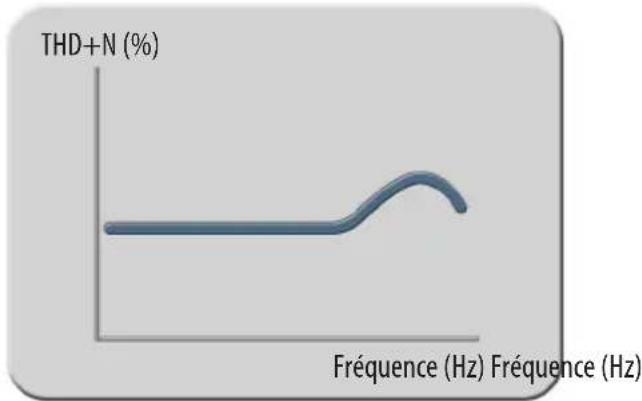

Ajout global en distortion harmonique Modification de la courbe de fréquence
Ratios négatifs
Ratios négatifs - qu'est-ce queça veut dire exactement? Pour mistrésqu'entrencher cette fonction il est préférable de savoir cequ'est le ratio d'un compréseur 'normal':
1:1 Le signal reste linéaire, Il n'y a pas de compression intervenant.
- 1:2 ÀpRES avoir dépassé le seuil, une augmentation du niveau de 2 dB à l'entrée produit à la sortie une augmentation effective d'1 dB.
- 1:∞ ÀpRES avoir dépasse le seuil, le signal est maintainu au niveau du seuil quelsque soit l'augmentation du niveau d'entrée (limiteur).
En ratio négatif, la courbe se plie et chute après avoir franchi le seuil. Plus le niveau d'entrée est fort plus celui de la sortie est faible – parfait pour obtenir des effets de compression bien 'groovy'...
On pourrait utiliser le Gain Reduction Limiter pour limiter l'extreme impact subit par la source.

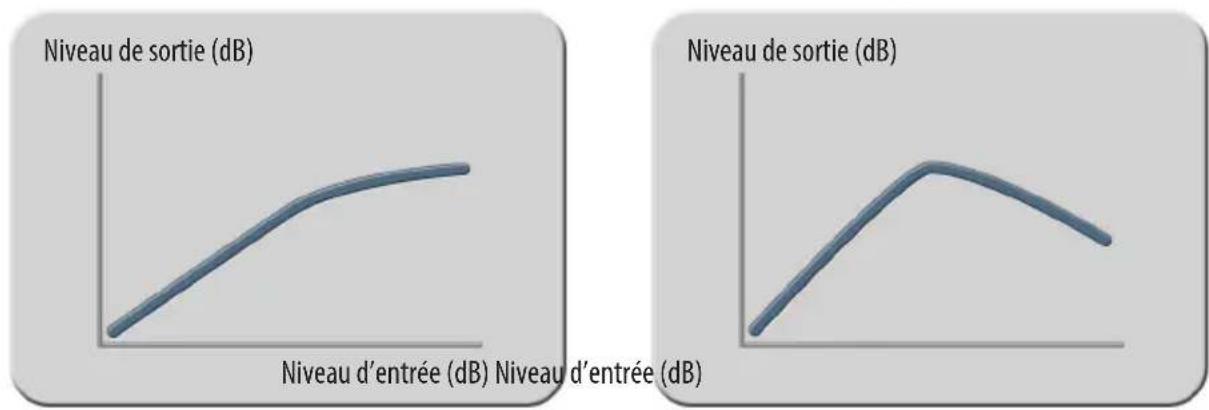

Ratios standards de compression Ratios de compression négatifs
Une des fonctions spéciales de l'expressor neo est le limiteur de réduction de gain sur la tension de contrôle du compresseur. Ce limiteur ne se trouve pas dans le circuit audio, mais dans le circuit
de contrôle du compresseur.
Une fois actif, il limite le gain de la tension de contrôle au niveau choisi sur le potentiamètre de réglage. En résumé: Quelque soit le niveau d'entrée le montant de réduction de gain n'excèdera jamais la valeur choisis sur le potard de GR Limit.
Imaginez le GRL comme un deuxième contrôleur de threshold: Alors que le premier détermine le niveau auquel le compresseur rentrera en action, le GRL déterminera le niveau auquel on cessera toute compression.
Les moments forts d'un arrangement peuvent garder leur dynamique car le GR Limit empêchera de dépasser les limites imposées.
Note: Sur l'expressor neo cette fonction est toujours active et ne demande donc pas d'enclencher un bouton pour fonctionner.

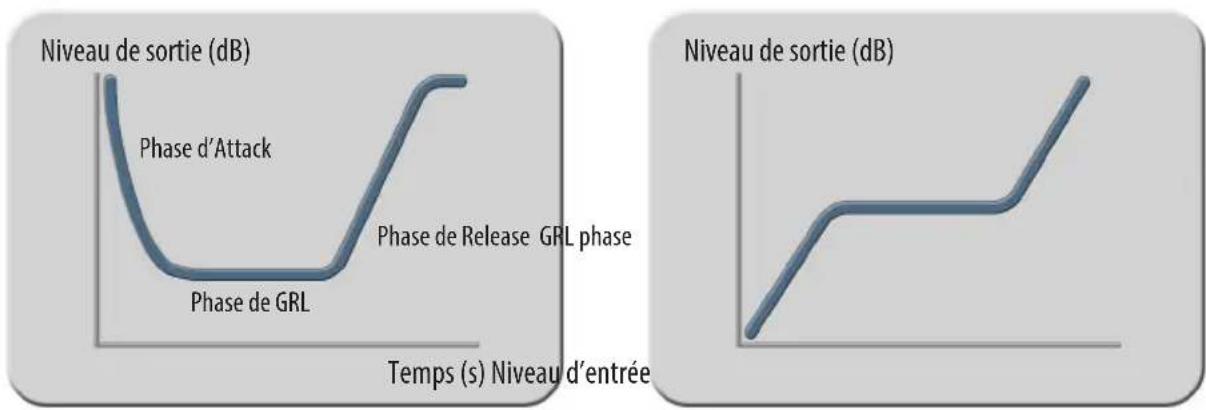

Progression de la compression avec le GRL Ratios entre input et output avec le GRL
Sidechain externe
L'entrée sidechain externe permet au compresseur d'être contrôle par un signal autre que celui présente à ses entrées/sorties. Si une autre source est connectée à l'entrée sidechain externe de
l'expressor neo, la compression sera alors plus commandée par le signal connecté aux entrées principales mais par le signalprésent à l'entrée du sidechain.
Un doublen préalablement égalisé différemment du signal d'entrée principal et connecté à l'entrée sidechain externe permettra par exemple de changer le focus du compresseur sur une partie différente du spectre audio. Une autre application typique consiste à envoyer le pied de grosse caisse sur l'entrée sidechain externe et faire compresser le signal principal en rythme avec ce dernier et ainsi augmenter l'impression de rythme de I'ensemble.
Les options créatives sont quasi infinies. La compression peut-être déclenchée en rythme, syncopée, ou à contre temps et ce à la volée! Des instruments individuels peuvent se voir donner plus de place dans le mix en fonction de leur rythme, dessons jusqu'alors statiques deviennent plus vivants et captivants...!
En plus de l'entrée sidechain externe l'expressor neo comprend un envoi de sortie additionnel qui peut être utilisé pour envoyer une copie du signal d'entrée vers par exemple un EQ puis l'entrée sidechain - On aura alors plus besoin de creator un envoi depuis le DAW ou la console!
Note: La sortie d'envoi vers sidechain (EXT 2) contient une version mono des signaux gauche-droite combinés.
Note: La fonction sidechain externe est activée en insérant un jack 6,3 mm de pouce dans l'entrée退还aire sidechain (EXT 1). Pour la désactiver il suffit de déconnecter le jack du connecteur EXT 1.
Données techniques
Bande passante: < 10Hz - 400kHz (-3,0 dB)
THD+N @ 0 dBu, 20 Hz - 22 kHz, Mix 0%: 0,003 %
THD+N @ 0 dBu, 20 Hz - 22 kHz, Mix 100%: 0,007%
THD+N @ +10 dBu, 20 Hz - 22 kHz, Mix 0 %: 0,003 %
THD+N @ +10 dBu, 20 Hz - 22 kHz, Mix 100%: 0,02%
Niveau de bruit, 20 Hz - 20 kHz (A-weighted): -91 dBu
Plage dynamique, 20Hz - 22kHz :112 dB
Niveau d'entrée max: +21 dBu
Niveau desorting max: +21 dBu
Impedance d'entrée: 10 kOhm
Impedance de sortie: 68 Ohm
Dimensions: (L x H x P) 482,6 mm x 44,45 mm x 214 mm
Poids: 1,76 kg
Conformité CE
La conformité de cet apparéil aux directives européennes est confirmée par le marquage CE apposé sur l' apparéil.
Cette déclaration n'est plus valide en cas de modification non-authorisée de l'appareil.
Nettetal, 01.11.2022 - Ruben Tilgner
Garantie
L'expressor neo est couvert par une garantie contre tous defaults concernant les pieces et la main d'oeuvre limite à une période de 2 ans à compter de la date d'achat du matériel neuf. L'usure naturelle n'est pas couverte par cette garantie. Les réparations ou les remplacements nétendront pas la période de garantie.
La garantie est donnée à l'acheteur initial uniquement et n'est pas transférable. elysia n'accordera de garantie qu'aux produits achetés à des distributeurs autorisés par elysia. Sauf autorisation préalable d'elysia, la garantie est seulement valable que dans le pays où s'est fait l'achat.
Toute garantie se voit nulle si le produit a ete endommagé lors d'une mauvaise utilisation, un accident, une négligence, une modification, un bricolage, ou quelque alteration non autorisee par qui que ce soit d'autre que le personnel de maintenance autorise d'elysia.
Le garant n'assume aucune responsabilité en ce qui concerne les autres dommages, incidents, ou conséquences liés à un mauvais fonctionnement de l'appareil. Toutes et chacune des garanties de commercialisability et adéquation impliquées par la loi sont limitées à la durée de la garantie ici exprimée.
elysia ne paiera pas pour des envois par fret express ou 24h, ou pour des destinations se trouvant en dehors d'Allemagne. Tous dommages causés par le transport ne sont pas couverts par la garantie.
Cette garantie vous donne des droits spécifique et vous pourriez avoir d'autres droits qui varient d'un pays à un autre. Certaines des restrictions ci-dessus peuvent ne pas vous concerner.
Informations legales
Le contenu de ce document est sujet à modification sans avis préalable et ne peut à ce titre être considéré comme une obligation ou garantie qu'elle qu'elle soit du fabriquant. Aucune garantie, exprimée ou induite n'est faite quant à la qualité, la cohérence ou la véracité de ce document. Le fabriquant se réserves le droit de changer le contenu de ce document et/ou les produits associés à tout moment et ce sans avis préalable. Le fabriquant ne peut être tenu responsable des dégats occasionnés découlant d'une mauvaise utilisation, ou de l'impossibilité d'utiliser ce produit ou cette documentation.
L'information contenue dans ce document est soumise au copyright. Tous les droits, modifications techniques ou errata sont réservés. Aucune partie de ce manuel ne peut être reproductive ni transmise sousquelque forme et pour quelque raison sans l'autorisation préalable et écrite des ayants droits.
elysia et xpressor neo sont des marques déposées d'elysia GmbH. Les autres marques contenus dans ce document sont là afin d'identification uniquement. Toutes les marques déposées, désignations de produits ou autres noms de marques utilisés dans ce document sont la propriété de leurs propriétaires respectifs.
Le produit a eté fabriqué conformément à la directive RoHS. Le but de cette directive de l'Union Européenne est la restriction des substances dangereuses dans les
équipements électroniques (RoHS) afin de protégger la santé et la nature.
