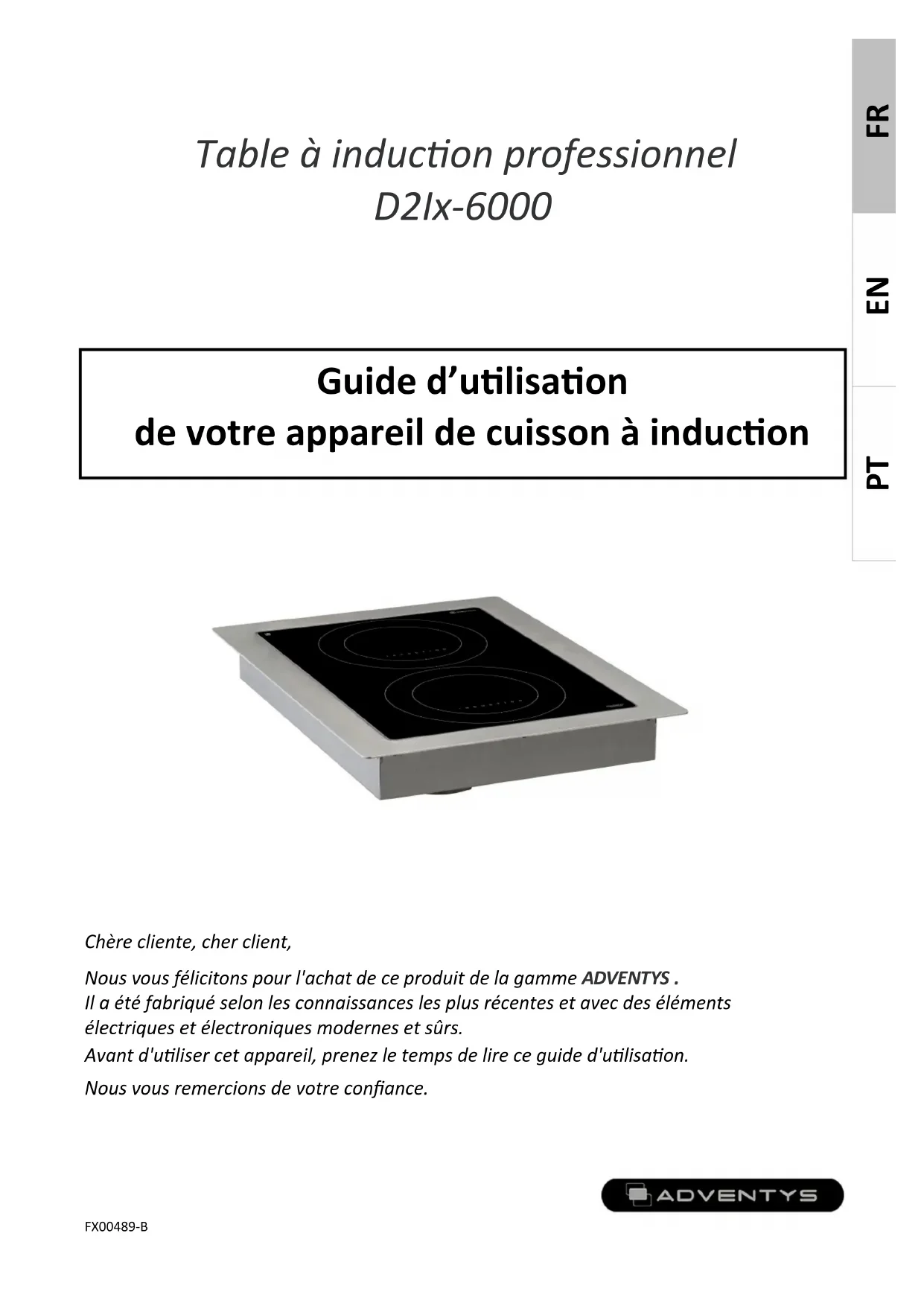

MODE D'EMPLOI D2IC 6000 Adventys

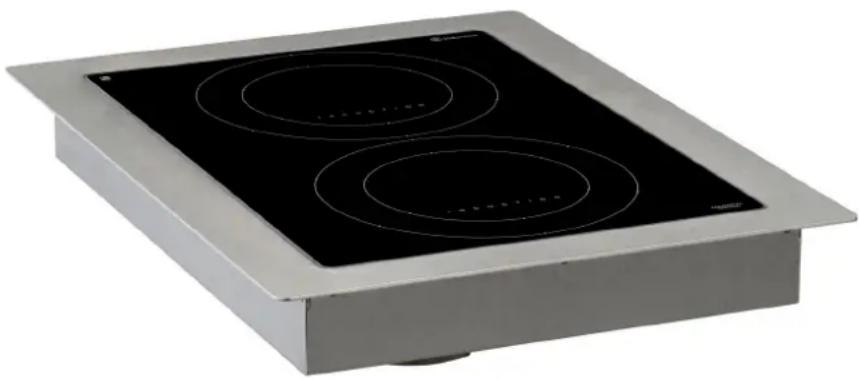

Table à induction professionnel

D2Ix-6000

Guide d'utilisation de votre appareil de cuisson à induction

Nous vous félicitons pour l'achat de ce produit de la gamme ADVENTYS.

Il a été fabriqué selon les connaissances les plus récentes et avec des éléments électriques et électroniques modernes et sûrs.

Avant d'utiliser cet appareil, prenez le temps de lire ce guide d'utilisation.

Nous vous remercions de votre confiance.

Sommaire

Informations techniques 1

Déclaration de conformité et déchets et précautions d'installation 2

Installation du produits 3

Raccordement électrique 3

Installation de la commande 4

Guide d'utilisation de votre appareil de cuisson à induction 5

Comment fonctionne votre appareil 5

Casserolerie recommandée 9

Comment préserver et entretenir votre appareil 9

Petites pannes et remèdes 11

Garantie 12

Tout au long de la notice, Ce symbole:

vous signale les consignes de sécurité,

Informations techniques

Modèle:	D2Ix-6000
Nom:	Appareil de cuisson induction encastrable
Matériaux:	INOX / VITROCERAMIQUE
Puissance:	6000 W
Réseau électrique:	Monophasé 230V +/-10% 50Hz
Courant :	13 + 13 A
Commande :	Commande Manette avec voyant ou Clavier à 4 touches capacitives + Boost
Dimensions Produit:	L440 X P580 X H162 mm
Dimension Vitrocéramique:	340 x 490 x 4 mm
Diamètre Inducteur:	2 x 210 mm
Poids maxi réparti autorisé sur le produit:	20 kg + 20 kg
Poids net du produit:	13kg

Déclaration de conformité et déchets

Ce produit est conforme aux directives actuelles de la CE. Nous certifions ce point dans la déclaration de conformité CE. Si nécessaire, nous pouvons vous faire parvenir la déclaration de conformité en question.

Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en le déposant dans les conteneurs municipaux prévus à cet effet.

A la fin de vie utile, l'appareil mis au rebut doit être détruit conformément aux réglementations nationales en matière d'élimination et de recyclage des déchets en vigueur. Il est conseillé de prendre contact avec une entreprise spécialisée dans l'élimination des déchets.

AVERTISSEMENT:

Pour éliminer tout risque lié à la destruction de l'appareil, débranchez-le du secteur et retirez le câble secteur de l'appareil.

NOTE!

Pour la destruction de l'appareil, respectez les arrêtés locaux et la réglementation applicable dans votre pays ou zone géographique.

Installation

1) Réaliser une découpe pour encastrer le produits: 41 X 55 cm

Respectez une distance de 5cm par rapport à toute paroi verticale, et une profondeur disponible d'au moins 13 cm

2) Mise en place d'un joint silicone:

Il est nécessaire de déposer un joint en silicone entre le plan de travail et le cadre de l'appareil de manière à garantir l'étanchéité.

3) Mise en place des pattes de bridage:

L'appareil est livré avec 4 petites pattes de bridage qui doivent être utilisées pour maintenir l'appareil en position dans le meuble. Il est conseiller de disposer 2 pattes à l'avant et 2 pattes à l'arrière, lesquelles sont à visser avec les écrous existants sur les goujons présents sous le cadre le long du boitier de l'appareil.

Etape 1:
Placez la bride de fixation fournie

Etape 2:
Placez la rondelle et l'écrou

Etape 3:
Réalisez un joint silicone et serrez

l'écrou de fixation

4) Raccordement de l'arriver d'air frais:

Afin d'obtenir les meilleurs performances de l'appareil, il convient d'amener de l'air frais à travers un tuyau qu'il faut raccorder sur l'entonnoir présent sous l'appareil. L'air frais doit être prise dans le bas du meuble, à l'endroit le plus propice.

Raccordement électrique

Raccordement sur réseau monophasé 208/240V 50 Hz sur prise 32A:

Raccorder le conducteur BLEU sur la borne NEUTRE du réseau secteur.

Raccorder le conducteur GRIS et le conducteur NOIR sur la borne PHASE du réseau secteur.

Raccorder le conducteur VERT/JAUNE sur la borne TERRE du réseau secteur.

Raccordement sur réseau triphasé 400V 50 Hz 16A par phase:

Raccorder le conducteur BLEU sur la borne NEUTRE du réseau secteur.

Raccorder le conducteur GRIS sur la borne PHASE_1 du réseau secteur.

Raccorder le conducteur NOIR sur la borne PHASE_2 du réseau secteur.

Raccorder le conducteur VERT/JAUNE sur la borne TERRE du réseau secteur.

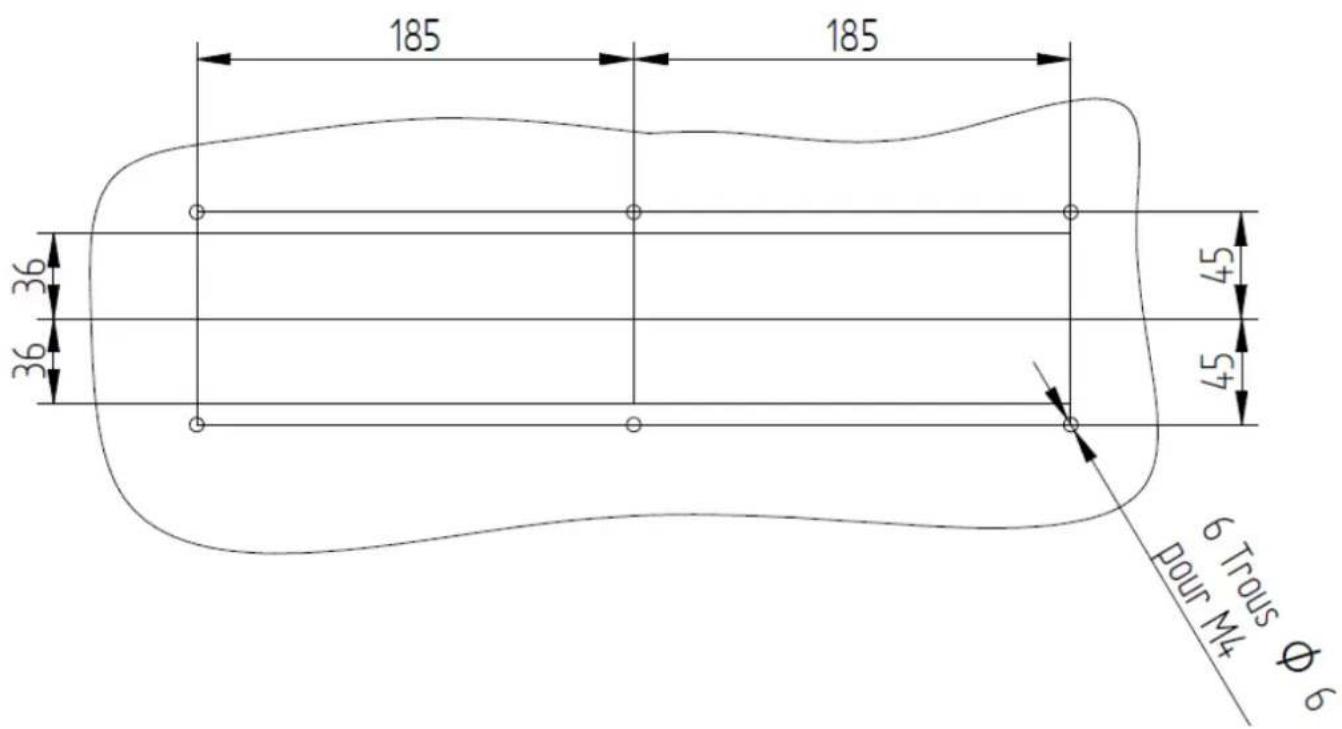

1) Réaliser une découpe et des perçage pour encastrer la commande suivant le plan ci-dessous:

185 185 36 36 45 45 6 Trous Ø 6 Pour M4

2) Mise en place d'un joint silicone:

Il est nécessaire de déposer un joint en silicone entre le plan de travail et le cadre de la commande de manière à garantir l'étanchéité.

Utiliser votre appareil en toute sécurité

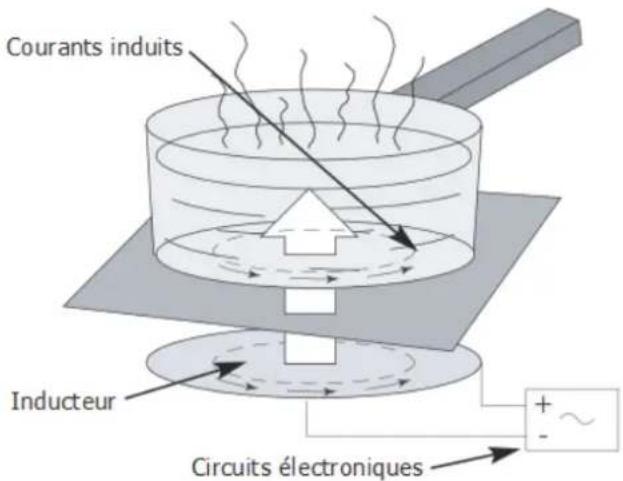

Principe de l'induction

A la mise en marche de l'appareil, dès qu'un niveau de puissance est sélectionné, les circuits électroniques produisent des courants induits dans le fond du récipient qui restitue instantanément la chaleur produite aux aliments.

La cuisson s'effectue pratiquement sans perte d'énergie avec un rendement énergétique très élevé.

A l'attention des porteurs de stimulateurs cardiaques et implants

Courants induits Inducteur Circuits électroniques

Le fonctionnement de l'appareil est conforme aux normes de perturbations électromagnétiques en vigueur. Votre appareil de cuisson à induction répond ainsi parfaitement aux exigences légales (directives 89/336/CEE). Il est conçu pour ne pas gêner le fonctionnement des autres appareils électriques dans la mesure où ceux-ci respectent cette même réglementation.

Votre appareil de cuisson à induction génère des champs magnétiques dans son très proche environnement. Pour qu'il n'y ait pas d'interférences entre votre appareil de cuisson et un stimulateur cardiaque, il faut que ce dernier soit conçu en conformité avec la réglementation qui le concerne. A cet égard, nous ne pouvons vous garantir que la seule conformité de notre propre produit. En ce qui concerne la conformité du stimulateur cardiaque ou d'éventuelles incompatibilités, vous pouvez vous renseigner auprès de son fabricant ou de votre médecin traitant.

Si une fêlure apparaissait dans la surface du verre, déconnectez immédiatement l'appareil, pour éviter un risque de choc électrique. Pour cela enlevez les fusibles ou actionnez le disjoncteur

Ne plus utiliser votre appareil avant le remplacement du verre vitrocéramique.

L'appareil ne doit pas servir à entreposer quoi que ce soit.

Assurez-vous que le câble d'alimentation d'un appareil électrique branché sur une prise de courant située à proximité de l'appareil n'est pas en contact avec les zones de cuisson.

Pour la cuisson, n'utilisez jamais de feuille de papier d'aluminium, ou ne placez jamais directement sur l'appareil des produits emballés avec de l'aluminium ou produit congelé en barquette aluminium.

L'aluminium fondrait et endommagerait définitivement votre appareil.

Ne pas nettoyer votre appareil à grande eau. Utiliser un peu d'alcool ménager.

Ne pas utiliser de nettoyeur vapeur.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalable concernant l'utilisation de l'appareil.

Il convient de surveiller les enfants pour qu'ils ne jouent pas avec l'appareil.

Faire attention lors de l'utilisation de l'appareil aux objets portés par l'utilisateur tel que bagues, montres ou objets similaires qui peuvent s'échauffer s'ils sont placés très près du plan de cuisson.

N'utiliser que des récipients du type et de la taille recommandés.

Toute réparation doit être effectuée uniquement par des personnes formées ou recommandées par le fabricant.

Prendre soin que le revêtement et les zones avoisinantes ne comportent pas de surfaces métalliques.

Votre table de cuisson à induction n'est pas destinée à être mise en fonctionnement au moyen d'une minuterie externe ou d'un système de commande à distance séparé.

Comment fonctionne votre appareil

Utilisez votre appareil en toute simplicité

D2IM-6000

Bloc de commande mannette déporté

Mise en marche de l'appareil

Tourner le bouton de réglage pour positionner le curseur hors de la zone arrêt vers un niveau souhaité, le voyant s'allume pour indiquer à l'utilisateur que le foyer est opérationnel et prêt à envoyer de la puissance dans la casserole.

Réglage de puissance

Lorsqu'une casserole est compatible avec la technologie induction est poser sur le foyer, il est possible à tout instant d'ajuster le niveau de de la puissance en tournant le bouton de réglage hors de la zone d'arrêt.

Le voyant rouge reste allumé de manière permanente pour signaler

le bon fonctionnement de la table et l'envoi réel de la puissance.

Dès que la casserole est retirée du foyer, (absence casserole), le voyant indique l'absence de casserole par un clignotement lumineux de durée 1 seconde allumer puis 1 seconde éteint.

Si le voyant clignote, lorsqu'une casserole recouvre le foyer, cela veut dire:

SOIT QUE:

La casserole est incompatible avec la technologie induction,

SOIT QUE:

Le diamètre de la casserole est trop petit pour être détecté.

Après un arrêt de la zone de cuisson, le voyant clignote tant que la température de la vitro dépasse 60°C.

Comment fonctionne votre appareil

Utilisez votre appareil en toute simplicité

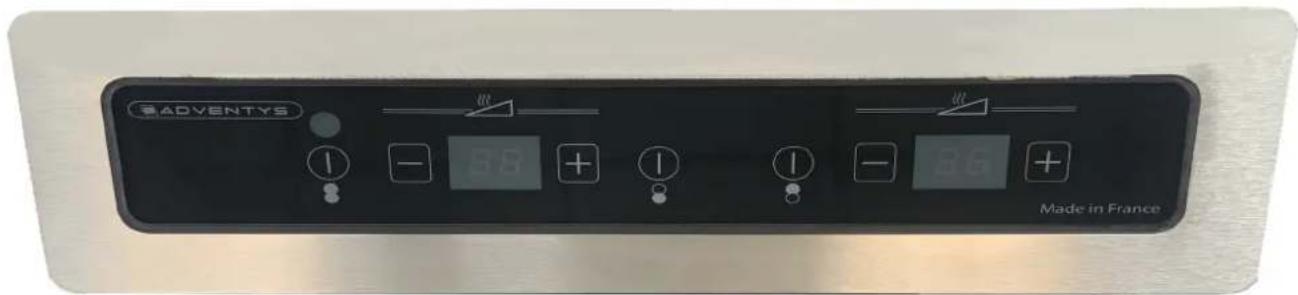

D2IC-6000 CLAVIER MODE ALTERNANCE

Marche/Arrêt simultanée Touche « - » puissance Afficheur niveau puissance Touche « + » puissance Marche/Arrêt zone avant Marche/Arrêt zone arrière Touche « - » puissance Afficheur niveau puissance Touche « + » puissance

Mise en marche de l'appareil

Branchez votre appareil sur la prise adaptée d'un réseau monophasé 208/240 V60Hz.

Appuyer sur la touche MARCHE / ARRET pour mettre en route le produit. Aucune puissance n'est encore envoyée à ce stade.

Appuyer ensuite sur une des touches "+" PUISSANCE" afin d'envoyer la puissance dans la casse-role. L'afficheur du niveau de puissance indique alors le niveau de puissance correspondant à la touche.

La touche marche/arrêt de gauche vous permet de gérer le réglage des deux foyers simultanément.

Les touches marches/arrêts du milieu vous permettent de régler chaque foyer indépendamment.

1 foyer = 30 niveaux de puissance / 2 foyers = 60 niveaux de puissance

Arrêt de l'appareil

Appuyer une nouvelle fois sur la touche MARCHE / ARRET pour arrêter le produit. La puissance est coupée et les afficheurs s'éteignent.

Après un arrêt de la zone de cuisson, un "H" clignote sur l'afficheur tant que la température de la vitro dépasse 60°.

Comment fonctionne votre appareil

Réglage puissance D2IM

Chaque foyer dispose d'une puissance de chauffe de 25 à 3000W réglable par la manette.

Le réglage de la puissance varie de manière progressive.

Réglage puissance D2IC

D2IC (2 X 3000W)
Foyer Avant Foyer Arrière
Position	Puissance	Position	Puissance
1	50	1	50
2	100	2	100
3	150	3	150
4	200	4	200
5	300	5	300
6	400	6	400
7	500	7	500
8	600	8	600
9	700	9	700
10	800	10	800
11	1000	11	1000
12	1200	12	1200
13	1400	13	1400
14	1600	14	1600
15	1800	15	1800
16	2000	16	2000
17	2200	17	2200
18	2400	18	2400
19	2700	19	2700
20	3000	20	3000

Casserolerie

Votre appareil de cuisson à induction est capable de reconnaître la plupart des récipients.

Test récipient : poser votre récipient sur le foyer de cuisson et positionner un niveau de puissance : si l'indicateur reste fixe, votre récipient est compatible, s'il clignote votre récipient n'est pas reconnu et n'est pas utilisable.

Vous pouvez aussi vous servir d'un aimant : s'il "s'accroche" sur le fond du récipient, celui-ci est compatible avec la technologie induction.

Les récipients compatibles induction sont :

• Récipients en acier émaillé avec ou sans revêtement anti-adhérent.

• Récipients en fonte avec ou sans fond émaillé. Un fond émaillé évite de rayer le dessus verre de votre appareil.

• Récipients en inox adaptés à l'induction. La plupart des récipients inox conviennent s'ils répondent au test récipient.

• Récipients en aluminium à fond spécial.

NOTE

Les récipients en verre, en céramique ou en terre, en aluminium (sans fond spécial), en cuivre, certains inox non magnétiques sont incompatibles avec la cuisson par induction. L'indicateur de niveau de puissance sélectionné clignotera pour vous le signaler.

Des récipients en matière plastique ne doivent pas être placés sur des surfaces chaudes

Comment préserver et entretenir votre appareil

Eviter les frottements des récipients sur le dessus de l'appareil.

Ne pas laisser un récipient vide sur le foyer de cuisson.

Ne pas faire réchauffer une boîte de conserve fermée, elle risque d'éclater.

Ne pas préchauffer des aliments sur le niveau de puissance maximum réglé, lorsque vous utilisez un récipient avec un revêtement intérieur anti-adhérent (type téflon) sans apport ou avec très peu de matière grasse.

Le niveau de puissance maximum (position 3000W) est réservé pour l'ébullition et les fritures.

Tous ces défauts qui n'entraînent pas un non fonctionnement ou une inaptitude à l'usage, n'entrent pas dans le cadre de la garantie.

Des objets métalliques, tels que couverts, ustensiles de cuisine, etc., ne doivent pas être déposés sur les zones de cuisson car ils pourraient s'échauffer.

Comment préserver et entretenir votre appareil

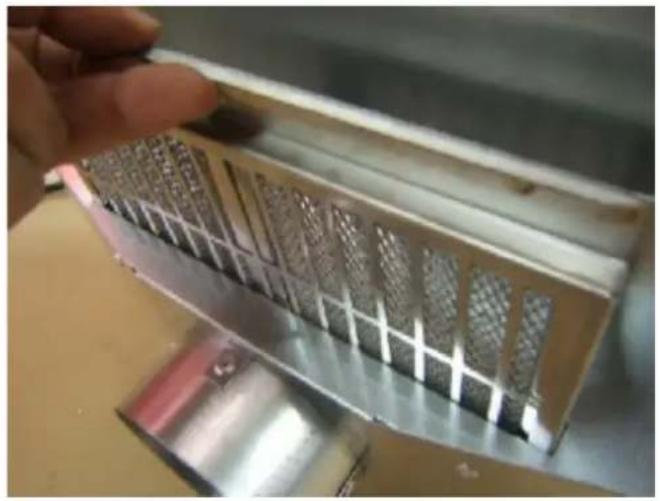

Nettoyer environ toutes les semaines à l'eau savonneuse le filtre placé sous votre appareil (ou au lave-vaisselle). Le remettre bien sec avant toute nouvelle utilisation. Ce filtre protège votre appareil des poussières et des graisses.

Votre appareil se nettoie facilement, pour vous aider voici quelques conseils :

TYPES DE SALISSURES	COMMENT PROCEDER	UTILISEZ
Légères	Bien détremper la zone à nettoyer avec de l’eau chaude, puis essuyer.	Eponges sanitaires
Accumulation de salissures recuites	Bien détremper la zone à nettoyer avec de l’eau chaude, utiliser un racloir spécial verre pour dégrossir, finir avec le coté grattoir d’une éponge sanitaire, puis essuyer.	Eponges sanitaires racloir spécial verre
Auréoles et traces de calcaire	Appliquer du vinaigre d’alcool blanc chaud sur la salissure, laisser agir, essuyer avec un chiffon doux Utiliser un produit du commerce	Pâte spécial verre vitrocéramique
Incrustations suite aux débordements de sucre, aluminium, ou plastique fondu	Appliquer sur la surface un produit spécial verre vitrocéramique, de préférence comportant du silicone (effet protecteur)	Produit spécial verre vitrocéramique

éponge abrasive

éponge sanitaire spéciale vaisselle délicate

Petites pannes et remèdes

Vous avez un doute sur le bon fonctionnement de votre appareil ..... ceci ne signifie pas forcément qu'il y a une panne. Des causérifiez les points suivants :

VOUS CONSTATEZ QUE ...	LES CAUSES POSSIBLES	QUE FAUT-IL FAIRE ?
A la mise en service un affichage lumineux apparaît	Fonctionnement normal. RIEN: C'est normal.
A la mise en service, votre installation disjoncte.	Le branchement de votre appareil est défectueux.	Vérifiez votre raccordement ou la conformité du branchement.
La ventilation continue quelques minutes après l'arrêt de votre appareil.	Refroidissement de l'électronique. C'est normal.
L'appareil ne fonctionne pas. Les indicateurs lumineux sur le clavier restent éteints.	L'appareil n'est pas alimenté.L'alimentation ou le raccordement est défectueux.	Inspectez les fusibles et le disjoncteur de votre installation électrique.
Une indication « F- » est présente sur l'afficheur du produit.	Il y a une touche activée en permanence sur le clavier de commande	Si le défaut ne disparaît pas, faites appel au Service Après-Vente.
Une indication « F7» est présente sur L'afficheur du produit.	Les circuits électroniques sont en surchauffe.	Inspecter la ventilation de l'appareil et voir si elle est opérationnelle.
L'appareil ne fonctionne pas, un message d'erreur « Fx » est présent sur l'afficheur et la puissance est stoppée.	Les circuits électroniques fonctionnent mal.	Faites appel au Service Après-Vente.
Après avoir mis en fonctionnement la zone de chauffe, le niveau de puissance sélectionné sur l'afficheur clignote en permanence.	Le récipient que vous utilisez n'est pas adapté à la cuisson par induction ou est d'un diamètre inférieur à 16 cm.	Voir rubrique casserolerie.
Les casseroles font du bruit lors de la cuisson.	C'est une vibration générée par la circulation du courant dans le récipient.	Ce phénomène est normal avec certains types de casseroles. Il n'y a aucun danger pour l'appareil.
L'appareil dégage une odeur lors des premières cuissons.	Appareil neuf.	Faire fonctionner le foyer pendant 1/2 heure avec une casserole pleine d'eau.

En cas de rupture, fêlure ou fissure, même légère du verre vitrocéramique, débranchez immédiatement l'appareil et contactez le Service Après-Vente.

Garantie

Pour bénéficier de la garantie sur votre table, n'oubliez pas de garder une preuve de la date d'achat. Toute modification ou intervention de type perçage, soudage, sertissage, clinchage, etc., n'est pas autorisée et entraînera la perte de la garantie constructeur.

Toute intervention ayant pour origine une installation ou une utilisation non conforme aux prescriptions de cette notice ne sera pas acceptée au titre de la garantie constructeur et celle-ci sera définitivement suspendue.

La garantie constructeur est assujettie à la non-modification du produit et de ses caractéristiques mécaniques et électriques.

Les défauts d'aspects provoqués par l'utilisation de produits abrasifs ou le frottement des récipients sur le dessus vitrocéramique qui n'entraîne pas un non fonctionnement ou une inaptitude à l'usage n'entrent pas dans le cadre de la garantie.

Tout dépannage doit être effectué par un technicien qualifié.

Seuls les distributeurs de notre marque :

• CONNAISSENT PARFAITEMENT VOTRE APPAREIL ET SON FONCTIONNEMENT.
• APPLICUENT INTÉGRALEMENT NOS MÉTHODES DE RÉGLAGE, D'ENTRETIEN ET DERÉPARATION.
• UTILISENT EXCLUSIVEMENT LES PIÈCES D'ORIGINE.

En cas de réclamation ou pour commander des pièces de rechange à votre distributeur, précisez-lui la référence complète de votre appareil (type de l'appareil et numéro de série). Ces renseignements figurent sur la plaque signalétique fixée sous le caisson métallique de l'appareil.

Les descriptions et les caractéristiques apportées dans ce "livret" ne sont données seulement qu'à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration nécessaire.

Pièces d'origine : demandez à votre vendeur que, lors d'une intervention d'entretien, uniquement des pièces certifiées d'origine soient utilisées.

ADVENTYS

Made In France

6 Trous Φ 6 pour M4 45 45 185 185 36 36

éponge sanitaire spéciale vaisselle délicate

6 Trous φ 6 pour M4 S+7 S+7 185 185 36 36
