MANUAL DE UTILIZADOR D2IC 6000 Adventys

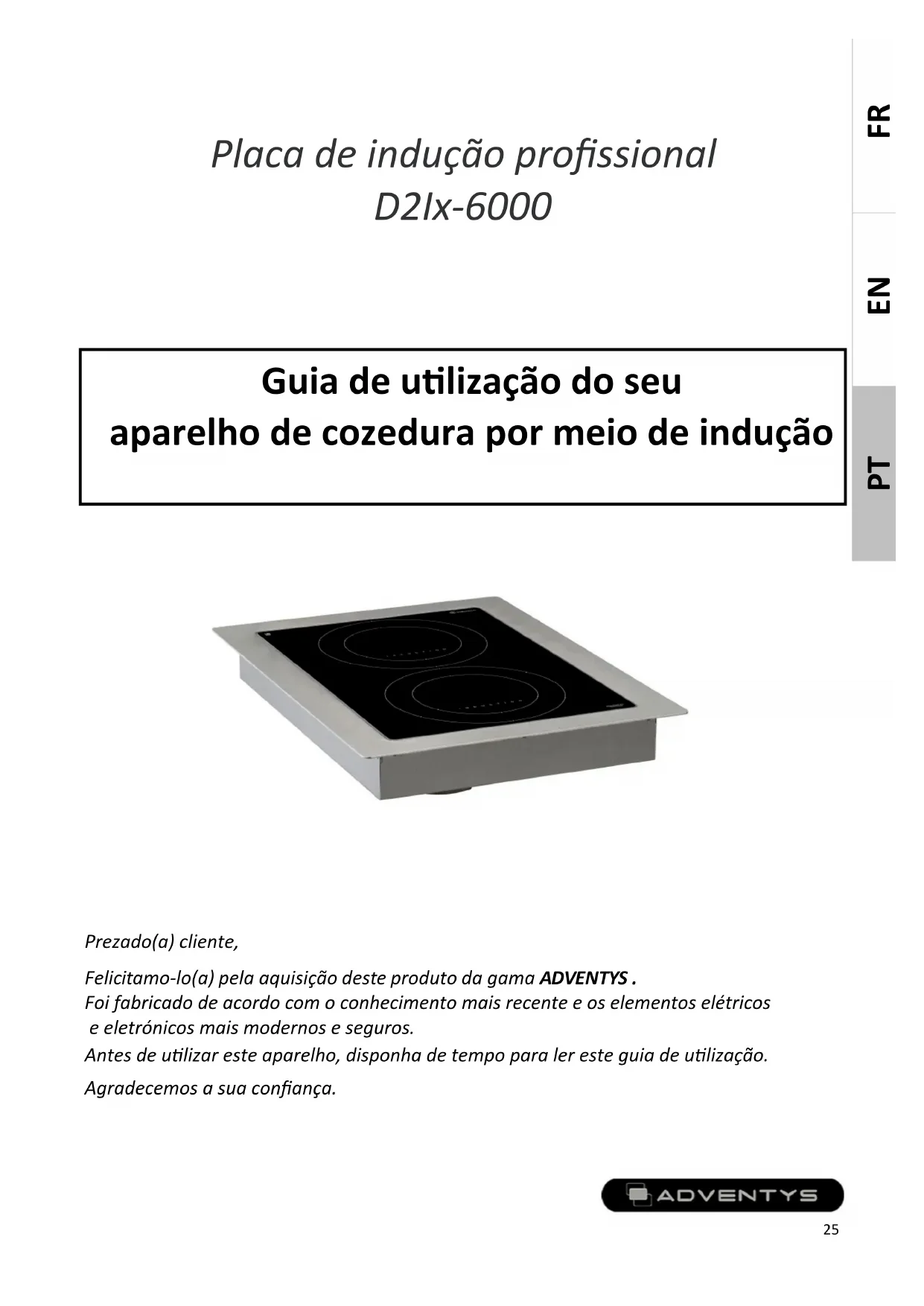

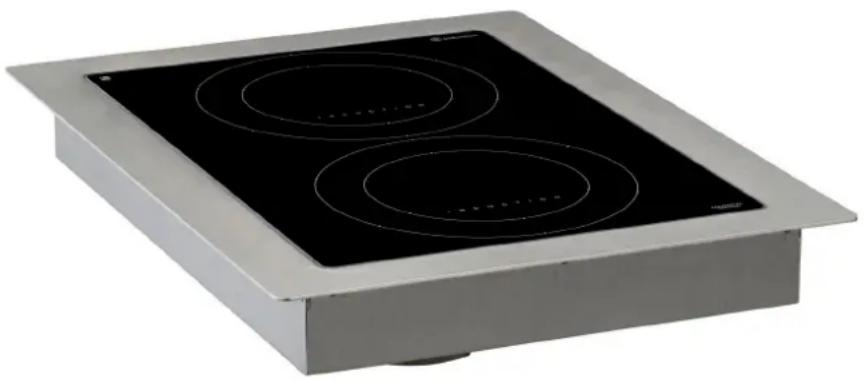

Placa de indução profissional

D2Ix-6000

Guia de utilização do seu aparelho de cozedura por meio de indução

Felicitamo-lo(a) pela aquisição deste produto da gama ADVENTYS.

Foi fabricado de acordo com o conhecimento mais recente e os elementos elétricos e eletrónicos mais modernos e seguros.

Antes de utilizar este aparelho, disponha de tempo para ler este guia de utilização.

Agradecemos a sua confiança.

Índice

Informação técnica	26
Declaração de conformidade e gestão de resíduos e precauções durante a instalação	26
Instalação dos produtos	27
Ligação elétrica	27
Instalação do comando	28
Guia de utilização do seu aparelho de cozedura por meio de indução	29
Como funciona o seu aparelho 30
Tachos e frigideiras recomendados	33
Como preservar e fazer a manutenção do seu aparelho 33
Resolução de pequenas avarias	35
Garantia	36

Em todo o aviso, Este símbolo:

assinala as diretivas de segurança,

Informações técnicas

Modelo:	D2Ix-6000
Nome:	Aparelho de cozedura a indução encastrável
Materiais:	INOX / VITROCERÂMICA
Potência:	De 25 a 3000 W
Transmissão de energia elétrica:	Monofásica 230V +/-10% 50Hz
Corrente:	13 + 13 A
Comando:	Comando de alavanca com visor ou teclado de 4 botões capacitivos + Boost
Dimensão do produto:	L440 X P580 X A112 mm
Dimensão da vitrocerâmica:	340 x 490 x 4 mm
Diâmetro do indutor:	2 x 210 mm
Peso máximo repartido autorizado na utilização do produto:	20 kg + 20 kg
Peso líquido do produto:	13kg

Declaração de conformidade e gestão de resíduos

Este produto está em conformidade com as diretivas atuais da CE. Certificamos este ponto na declaração de conformidade CE. Caso seja necessário, podemos disponibilizar a declaração de conformidade em questão.

Os materiais da embalagem deste aparelho são recicláveis. Participe na sua reciclagem, contribuindo assim para a proteção do meio ambiente deitando fora os materiais nos contentores municipais previstos para este efeito.

No fim da sua vida útil, o aparelho abatido deve ser destruído em conformidade com os regulamentos nacionais relativos à eliminação e reciclagem de resíduos em vigor. Recomendamos que entre em contacto com uma empresa especializada na eliminação de resíduos.

AVISO:

Para eliminar quaisquer riscos associados à destruição do aparelho, desligue-o da ficha e retire o cabo de ligação do aparelho.

NOTE!

Para a destruição do aparelho, respeite os acordos locais e os regulamentos aplicáveis no seu país ou região.

Instalação

1) Fazer um corte para encastrar os produtos: 41 X 55 cm

Respeite uma distância de 5 cm em relação a todas as paredes verticais e uma profundidade disponível de pelo menos 13 cm.

2) Colocação de uma junta de silicone:

É necessário colocar uma junta em silicone entre o plano de trabalho e o quadro do aparelho de forma a garantir a estanqueidade.

3) Colocação dos pés de fixação:

O aparelho é entregue com 4 pequenos pés de fixação que devem ser utilizados para manter o aparelho em posição dentro do móvel. É aconselhado ter 2 pés na parte da frente e 2 na parte de trás, a afrouxar com os parafusos existentes sobre os gojões presentes no quadro ao longo da caixa do aparelho.

Passo 1: Coloque o grampo fornecido

Passo 3:
Faça uma vedação de silicone e aperte a porca de fixação /

kaçao

4) Ligação com a saída de ar frio:

Para obter o melhor desempenho com o aparelho, é conveniente ter ar fresco através de um tubo que faça a li-gação no funil presente por baixo do aparelho. O ar fresco deve ser tomado na parte de baixo do móvel, no local mais apropriado.

Ligação elétrica

Conectando em monofásica rede 208 / 240V 50 Hz em aperto 32A:

Conectar o condutor AZUL/CASTANHO no fio NEUTRO da rede de alimentação.

Conectar o condutor CINZENTO/PRETO no fio FASE da rede de alimentação.

Conectar o condutor VERDE/AMARELO no fio TERRA da rede de alimentação.

Conectando em rede de três fases 400V 50 Hz 16A através de fase:

Conectar o condutor AZUL/CASTANHO no fio NEUTRO da rede de alimentação.

Conectar o condutor CINZENTO no fio FASE 1 da rede de alimentação.

Conectar o condutor PRETO no fio FASE 2 da rede de alimentação.

Conectar o condutor VERDE/AMARELO no fio TERRA da rede de alimentação.

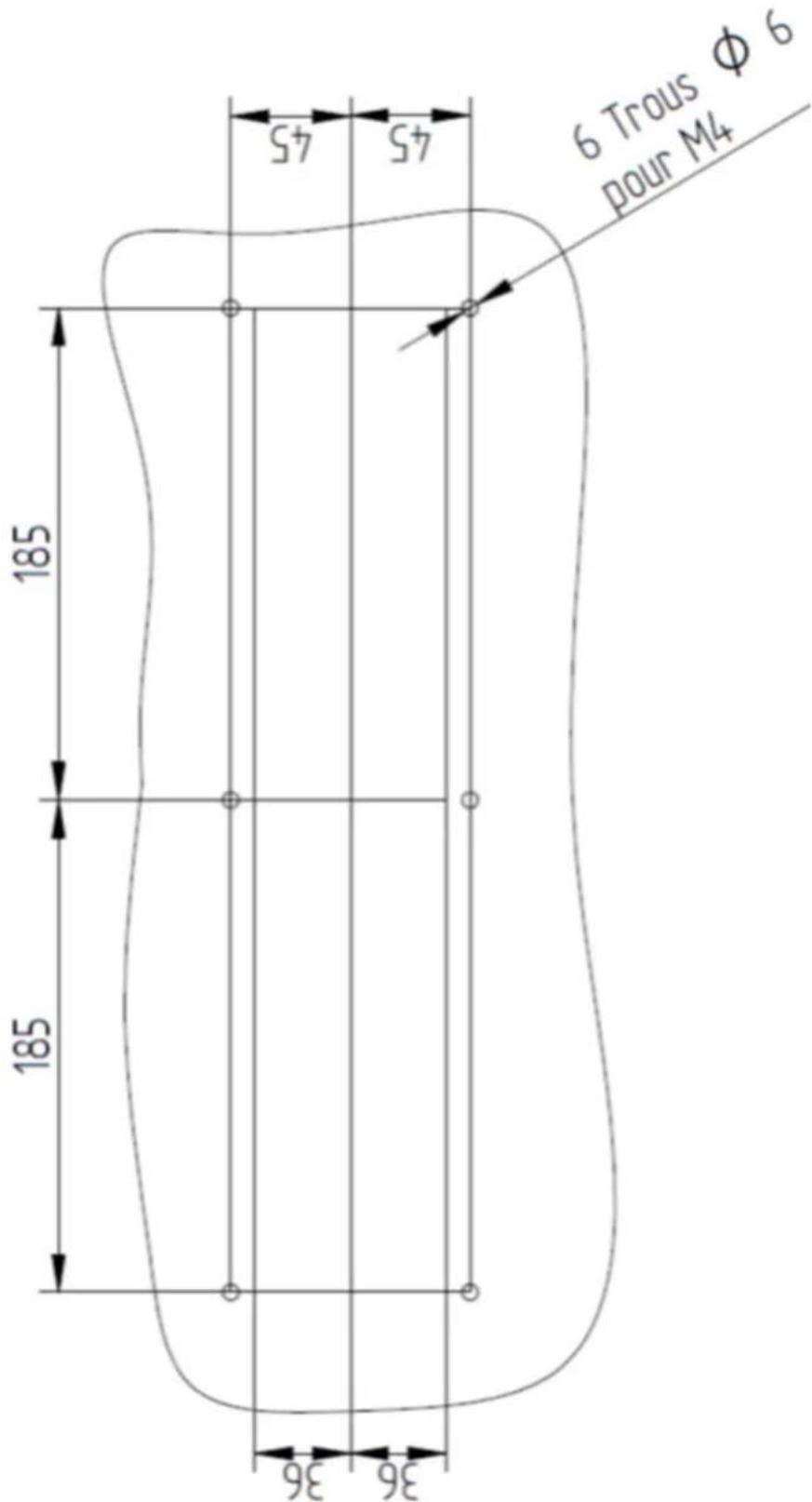

Instalação do comando

1) Efetuar um corte e perfuração para encastrar o comando seguinte em seguimento do plano

2) Colocação de uma junta de silicone:

É necessário colocar uma junta em silicone entre o plano de trabalho e o quadro do comando de forma a garantir a estanqueidade.

Utilizar o seu aparelho com a máxima segurança

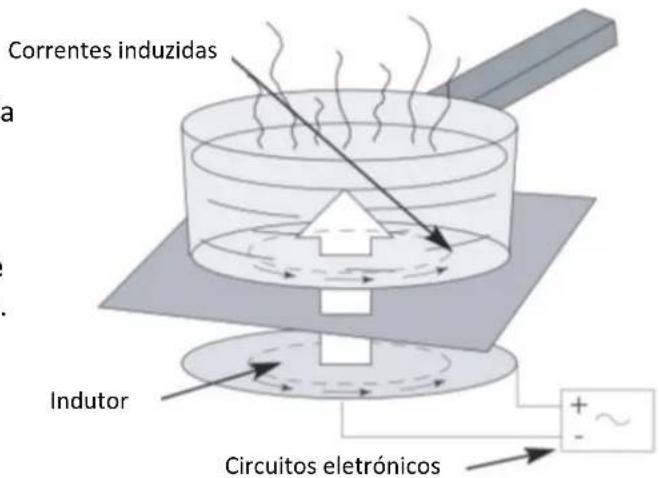

Princípio da indução

Quando é ligado o aparelho, desde que seja selecionada uma potência, os circuitos eletrónicos produzem correntes induzidas no fundo que restituem instantaneamente o calor produzido aos alimentos.

A cozedura é efetuada praticamente sem perda de energia com um rendimento energético muito elevado.

À atenção dos portadores de pacemakers e implantes ativos

Correntes induzidas Indutor Circuitos eletrónicos

O funcionamento do aparelho cumpre as normas de perturbações eletromagnéticas em vigor. O seu aparelho de cozedura por indução responde também na perfeição às exigências legais (diretivas 89/336/CEE). Foi concebido para não perturbar o funcionamento dos outros aparelhos elétricos na medida em que estes respeitam esta mesma regulamentação.

O seu aparelho de cozedura por indução gera campos magnéticos num ambiente muito próximo. Para que não existam interferências entre o seu aparelho de cozedura e um pacemaker, é necessário que o último seja concebido em conformidade com a regulamentação aplicável. A este respeito, apenas podemos garantir a conformidade do nosso produto. Relativamente à conformidade do pacemaker ou de eventuais incompatibilidades, pode informar-se junto do seu fabricante ou do seu médico.

Se aparecer alguma fissura na superfície do vidro, desligue

imediatamente o aparelho para evitar o risco de choque elétrico.

Para tal, deve empurrar para cima os fusíveis ou acionar o disjuntor

Não volte a utilizar o seu aparelho antes da substituição do vidro vitrocerâmico.

O aparelho não deve servir para armazenar o que quer que seja.

Assegure que o cabo de alimentação de qualquer aparelho elétrico ligado a uma tomada localizada na proximidade do seu aparelho de indução não está em contacto com as zonas de cozedura.

Para a cozedura, nunca utilize papel de alumínio, nem coloque produtos embalados com alumínio ou produtos congelados em embalagens de alumínio diretamente sobre o aparelho.

O alumínio funde-se e danifica definitivamente o seu aparelho.

Não deve limpar o seu aparelho com uma grande quantidade de água. Utilize uma pequena quantidade de álcool etílico.

Não deve utilizar um produto de limpeza a vapor.

Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pela assistência pós-venda ou por uma pessoa com uma qualificação semelhante para evitar uma situação de perigo.

Este aparelho não é indicado para ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais estejam reduzidas, ou por pessoas sem experiência ou conhecimento, salvo se acompanhados por alguém responsável pela sua segurança, se tiverem vigilância ou instruções prévias relativamente à utilização do aparelho.

É conveniente vigiar as crianças para assegurar que não brincam com o aparelho.

Tenha cuidado durante a utilização do aparelho aos objectos usados pelo utilizador, como anéis, relógios ou objetos semelhantes que possam aquecer se forem colocados perto da plaza de cozedura.

Não deve utilizar recipientes que não sejam do tipo e dimensões recomendadas.

Todas as reparações devem ser feitas unicamente por pessoas formadas ou recomendadas pelo fabricante.

Tome cuidado que a cobertura e as zonas de neighbouring não contêm superfícies metálicas.

Não é pretendido que seu fogão de mesa com indução é posto funcionando por meio de um cronômetro externo ou de um sistema separado de controle remoto.

Como funciona o seu aparelho

Utilize o seu aparelho com a máxima simplicidade

D2IM-6000

Gire o botão de ajuste para posicionar o cursor fora da zona de paragem para o nível desejado; o ecrã acende-se para indicar ao utilizador que o foco está operacional e pronto a transmitir potência para o tacho.

Configuração da potência

Quando um tacho compatível com a tecnologia de indução é colocado sobre o foco, é possível ajustar imediatamente o nível da potência girando o botão de ajuste para fora da zona de paragem.

O indicador luminoso mantém-se aceso de forma permanente para assinalar

o bom funcionamento da placa e o envio real de potência.

Quando o tacho é retirado do foco (ausência de tacho), o indicador luminoso indica a ausência de tacho acendendo-se durante 1 segundo e apagando-se durante 1 segundo.

Se o indicador luminoso piscar enquanto estiver um tacho sobre o foco, isto pode significar que:

OU:

O tacho é incompatível com a tecnologia de indução,

OU:

O diâmetro do tacho é demasiado pequeno para ser detetado.

Depois de uma parada da zona de cozinhar, flameja o clarividente contanto que a temperatura do vitro exceda (60°C.

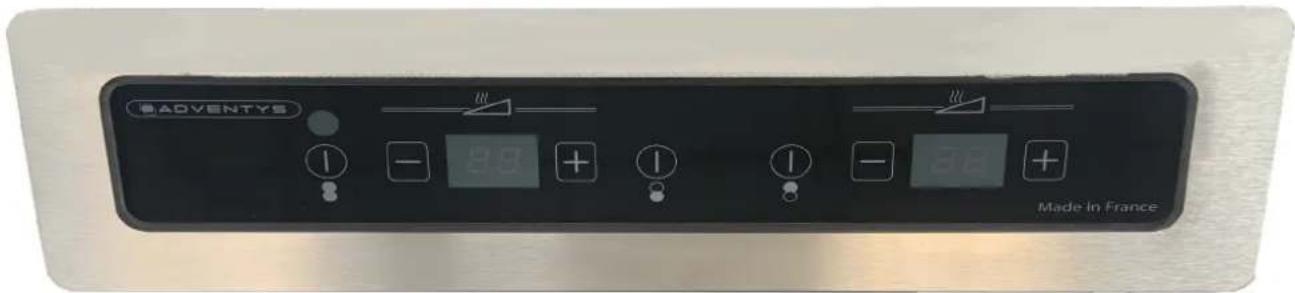

Como funciona o seu aparelho

Utilize o seu aparelho com a máxima simplicidade

On/off simultâneo Tecla « - » para poder Indicador do nível de potência Tacla « + » para poder Zona frontal ligada/desligada Zona traseira ligada Tecla « - » para poder Indicador do nível de potência Tecla « + » para poder

Conecte seu dispositivo ao soquete apropriado em uma rede monofásica de 208/240 V60Hz.

Pressione o botão ON / OFF para iniciar o produto. Ainda não há energia enviada nesta fase.

Em seguida, pressione uma das teclas "+" POWER "para enviar a energia ao pan. O visor do nível de energia indica o nível de energia correspondente à tecla.

O botão liga / desliga esquerdo permite gerenciar a configuração das duas zonas de cozimento simultaneamente.

Os botões liga / desliga do meio permitem ajustar cada zona independentemente.

1 zona = 30 níveis de potência / 2 zonas = 60 níveis de potência

Desligar o aparelho

Premir novamente o botão LIGAR / DESLIGAR para desligar o produto. A potência é cortada e os visores apagam-se.

Depois de desligar a zona de cozedura, aparece um "H" a piscar no visor enquanto a temperatura da placa de cozedura ultrapassar os 60 °C.

Como funciona o seu aparelho

Ajuste de potência D2IM

Cada foco dispõe de uma potência de aquecimento de 25 a 3000 W ajustável com o manípulo.

O ajuste da potência varia de forma progressiva.

Ajuste de potência D2IC

D2IC (2 X 3000W)
Parte de cima do foco		Parte traseira do foco
Posição	Potência	Posição	Potência
1	50	1	50
2	100	2	100
3	150	3	150
4	200	4	200
5	300	5	300
6	400	6	400
7	500	7	500
8	600	8	600
9	700	9	700
10	800	10	800
11	1000	11	1000
12	1200	12	1200
13	1400	13	1400
14	1600	14	1600
15	1800	15	1800
16	2000	16	2000
17	2200	17	2200
18	2400	18	2400
19	2700	19	2700
20	3000	20	3000

Tachos e frigideiras

O seu aparelho de cozedura por indução é capaz de reconhecer a maioria dos recipientes.

Teste a recipiente: Coloque o recipiente sobre o foco de cozedura e posicione um nível de potência: se o indicador ficar fixo, o seu recipiente é compatível, se piscar, o seu recipiente não é reconhecido e não pode ser utilizado.

Também pode usar um íman: se ficar "pegado" ao fundo do recipiente, é porque é compatível com a tecnologia de indução.

Os recipientes compatíveis com a indução, são:

• Recipientes em aço esmaltado com ou sem revestimento antiaderente.
• Recipientes de ferro fundido com ou sem fundo esmaltado. O fundo esmaltado evita riscos no vidro por baixo do seu aparelho.
• Recipientes em inox adaptados à indução.

A maioria dos recipientes em inox é conveniente, se responder ao teste do recipiente.

- Recipientes em alumínio com fundo especial.

• NOTA

Os recipientes em vidro, cerâmica ou barro, alumínio (sem fundo especial), cobre, determinados inox não magnéticos, são incompatíveis com a cozedura por indução.

O indicador do nível de potência selecionado piscará para o assinalar.

Recipientes em plástico não devem ser colocados sobre superfícies quentes

Como conservar e manter o seu aparelho

Evitar a fricção dos recipientes na parte de baixo do aparelho.

Não deixe um recipiente vazio sobre o foco.

Não volte a aquecer uma caixa de conserva fechada, pois pode explodir.

Não préaqueça alimentos no nível máximo de potência, quando utilizar um recipiente com revestimento interior antiaderente (tipo teflon) sem ou com muito pouca gordura.

O nível de potência máximo (posição de 3000 W) é reservado para a ebulição e fritos.

Todos estes defeitos que não envolvam o não funcionamento ou a inaptidão para utilização não estão incluídos no quadro da garantia.

Os objetos metálicos, como talheres, utensílios de cozinha, etc., não devem ser colocados sobre as zonas de cozedura pois podem aquecer.

Como conservar e manter o seu aparelho

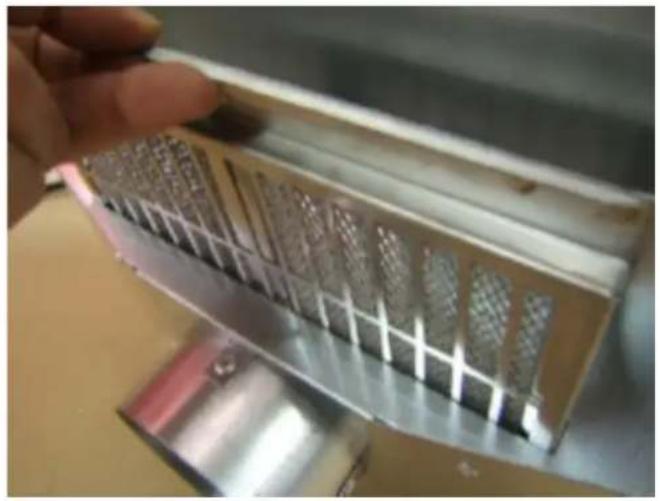

Limpar aproximadamente todas as semanas com água e sabão o filtrocolocado por baixo do seu aparelho (ou no lava-loiça). Secá-los bem antes de voltar a utilizá-los novamente. Este filtro protege o seu aparelho da poeira e gorduras.

O seu aparelho limpa-se com facilidade; seguem-se alguns conselhos para o(a) ajudar:

Ligeira	Limpar bem a zona com água quente e secar.	Esfregões
Acumulação de sujidade recorrente	Limpar bem a zona com água quente, utilizar um esfregão especial para vidro para desengordurar, acabar com o lado abrasivo de um esfregão e secar.	Esfregões com área especial para vidros
Auréolas e marcas de calcário	Aplicar vinagre de álcool branco sobre a sujidade, deixar atuar e secar com um pano macio Utilizar um produto comercial	Massa especial para vidro vitrocerâmico
Encrustrações originadas pelo derrame de açúcar, alumínio ou plástico fundido	Aplicar sobre a superfície um produto especial para vidros de vitrocerâmica, de preferência com silicone(efeito protetor)	Produto especial para vidros de vitrocerâmica

Pó Creme

Esfregão abrasivo

Esfregão especial para loiça delicada

Resolução de pequenas avarias

o tenha alguma dúvida sobre o bom funcionamento do seu aparelho ... isso não significa forçosamente que haja uma avaria. Em todo o caso, verifique os pontos seguintes:

CONSTATA QUE...	AS POSSÍVEIS CAUSAS	O QUE É PRECISO FAZER?
Quando se liga, aparece um sinal luminoso	Funcionamento normal. NADA: É normal.
Quando se liga, o disjuntor dispara.	A ligação do seu aparelho é defeituosa.	Verifique a ligação ou a conformidade da ligação.
A ventilação continua alguns minutos depois da paragem do seu aparelho.	Refrigeração da eletrónica. É normal.
O aparelho não funciona. Os indicadores luminosos do teclado estão apagados.	O aparelho não tem alimentação. A alimentação ou a ligação estão defeituosas.	Inspecione os fusíveis e o disjuntor da sua instalação elétrica.
Há uma indicação "F-" no visor do produto.	Existe um botão ativado em permanência no teclado de comando	Se a avaria continuar presente, contacte a assistência pós-venda.
Há uma indicação "F7" no visor do produto.	Os circuitos eletrónicos estão em sobreaquecimento.	Inspecione a ventilação do aparelho e veja se está operacional.
O aparelho não funciona, há uma mensagem de erro "Fx" no visor e a potência foi interrompida.	Os circuitos eletrónicos funcionam mal.	Contacte a assistência pós-venda.
Depois de ligar a zona de aquecimento, o nível de potência selecionado no visor pisca permanentemente.	O recipiente que está a usar não é adaptado para a cozedura por indução ou tem um diâmetro inferior a 16 cm.	Ver a secção de tachos e frigideiras.
Os tachos fazem barulho durante a cozedura.	Trata-se de uma vibração gerada pela circulação de corrente no recipiente.	Este fenómeno é normal com determinados tipos de tachos. Não há qualquer perigo para o aparelho.
O aparelho liberta um odor nas primeiras cozeduras.	Aparelho novo.	Deixe funcionar o fogão durante 1/2 horas com um tacho cheio de água.

Em caso de rutura, fissura ou fratura, mesmo que ligeira, no vidro vitrocerâmico, desligue imediatamente o aparelho e contacte a assistência pós-venda.

Garantia

Para beneficiar da garantia da sua placa, deve lembrar-se de guardar o comprovativo da data da compra. Qualquer modificação ou intervenção como uma perfuração, soldagem, técnica de metalurgia, união de chapas e perfis, etc., não é autorizada e levará à perda da garantia do construtor.

Qualquer intervenção originada por uma instalação ou utilização não conforme as prescrições desta diretiva não será aceite ao abrigo da garantia do construtor e será definitivamente suspensa.

A garantia do construtor está sujeita à não modificação do produto e das suas características mecânicas e elétricas.

Os defeitos de aspeto provocados pela utilização de produtos abrasivos ou pela fricção de recipientes na parte inferior da vitrocerâmica que não levem a um não funcionamento ou inaptidão para utilização não são abrangidos pela garantia.

Todas as reparações devem ser efetuadas por um técnico qualificado.

Apenas os distribuidores da nossa marca:

• CONHECEM NA PERFEIÇÃO O SEU APARELHO E O SEU FUNCIONAMENTO.
• APLICAM NA ÍNTEGRA OS NOSSOS MÉTODOS DE CONFIGURAÇÃO, MANUTENÇÃO E REPARAÇÃO.
• UTILIZAM EXCLUSIVAMENTE PEÇAS DE ORIGEM.

Em caso de reclamação ou para encomendar peças de substituição ao seu revendedor, deve indicar a referência completa do seu aparelho (tipo de aparelho e número de série). Estas indicações figuram na placa sinalética afixada na caixa metálica do aparelho.

As descrições e as características incluídas neste manual são fornecidas unicamente a título informativo e não vinculativo. Para garantir a qualidade dos nossos produtos, reservamos o direito a efetuar, sem aviso prévio, quaisquer modificações ou melhorias necessárias.

Peças de origem: peça ao seu vendedor para utilizar apenas peças de origem certificadas nas intervenções de manutenção.

ADVENTYS

Fabricado em França
