Type de produit	Table à toupie
Marque	Bosch
Modèle	RA1181
Alimentation	120 V, 15 A (interrupteur intégré)
Matériau du plateau	Aluminium moulé
Dimensions du plateau	Environ 29 x 18,25 po (736 x 464 mm)
Hauteur	Environ 36 po (915 mm) avec pieds
Poids	Environ 24 kg (53 lb)
Fonctions principales	Guide parallèle, interrupteur de sécurité avec clé, collecteur de poussière (2,5 po), bagues d'insertion interchangeables (1, 2, 2,75 po), guides biseautés, goupille de démarrage, fente pour guide d'onglet
Capacité de coupe maximale	3,5 po (89 mm) de diamètre de fraise
Entretien et nettoyage	Nettoyer régulièrement l'accumulation de sciures sous le capot et le garde ; utiliser un aspirateur ; garder l'aire de travail propre.
Sécurité	Interrupteur avec clé de verrouillage, disjoncteur réenclencheur, guide supérieur, protection contre les démarrages accidentels
Pièces détachées et réparabilité	Pièces de rechange disponibles via service client Bosch (1-877-BOSCH99)
Compatibilité	Compatible avec la plupart des toupies Bosch et d'autres marques via plaque d'adaptation RA1186
Garantie	Consulter la documentation pour les détails

FOIRE AUX QUESTIONS - RA1181 BOSCH

Comment installer ma toupie sur la table RA1181 ?

Débranchez la toupie. Retirez la sous-base en plastique. Alignez la plaque de montage avec les trous correspondant à votre modèle (voir tableau page 48). Fixez la toupie avec les vis et écrous fournis. Serrez fermement, puis installez la plaque dans la table et ajustez le niveau à l'aide des vis de mise à niveau.

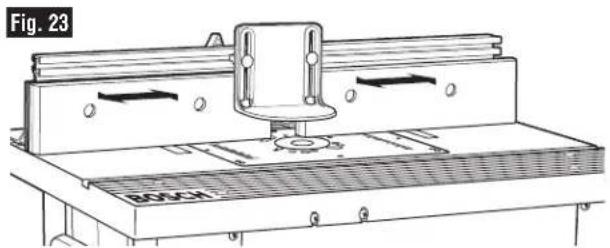

Comment régler le guide parallèle ?

Desserrez les gros boutons de serrage sous le guide. Faites glisser le guide à la position souhaitée en utilisant les graduations sur la table. Serrez les boutons à fond. Utilisez les parements pour réduire l'écart autour de la fraise (environ 1/4 po).

Comment changer la bague d'insertion ?

Assurez-vous que la toupie est débranchée. Choisissez la bague adaptée au diamètre de la fraise (1, 2 ou 2,75 po). Pressez la bague dans le trou de la plaque de montage jusqu'à ce qu'elle s'enclenche. Pour retirer, tirez doucement sur les languettes.

Puis-je utiliser un guide d'onglet ?

Oui, la table est équipée d'une fente pour guide d'onglet standard de 3/4 po de large et 3/8 po de profondeur. Utilisez-la avec un guide d'onglet adapté. Pour les coupes d'onglet, réglez l'angle sur le rapporteur du guide.

Comment utiliser la clé de verrouillage de l'interrupteur ?

Insérez complètement la clé jaune dans le levier rouge pour déverrouiller l'interrupteur. Levez le levier pour mettre en marche. Pour verrouiller, abaissez le levier et retirez la clé. Rangez-la hors de portée des enfants.

Comment raccorder un aspirateur ?

Utilisez l'orifice de 2,5 po à l'arrière du guide ou du capot. Branchez le tuyau d'aspirateur. Vous pouvez également brancher l'aspirateur sur la prise auxiliaire de l'interrupteur, sans dépasser 15 A au total.

Que faire si l'interrupteur se déclenche ?

Mettez l'interrupteur sur ARRÊT et débranchez. Vérifiez la cause de la surcharge (trop d'accessoires, coupe trop agressive). Corrigez le problème, puis appuyez sur le bouton de réinitialisation du disjoncteur avant de redémarrer.

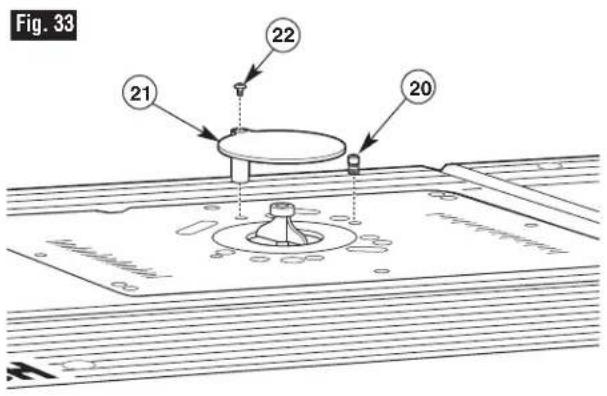

Comment utiliser la goupille de démarrage ?

Installez la goupille dans le trou taraudé de la plaque de montage et fixez le protecteur. Utilisez-la avec des fraises à palier pilote. Placez la pièce contre la goupille et basculez-la lentement dans la fraise, en maintenant le contact avec le palier.

Quels sont les conseils de sécurité importants ?

Portez toujours des lunettes de sécurité. Ne portez pas de vêtements amples. Gardez les mains à distance de la fraise. Utilisez des poussoirs pour les petites pièces. Ne forcez pas la coupe. Débranchez la toupie avant tout réglage.

Comment entretenir la table à toupie ?

Nettoyez régulièrement les sciures sous le capot et le garde. Vérifiez le serrage des fixations. Lubrifiez les pièces mobiles si nécessaire. Rangez la table dans un endroit sec. Remplacez les pièces usées par des pièces d'origine Bosch.

MODE D'EMPLOI RA1181 BOSCH

Consignes de fonctionnement/sécurité

Renseignement des consommateurs

Parlez-vous français ?

Voir page 34

¿Habla español?

Ver página 64

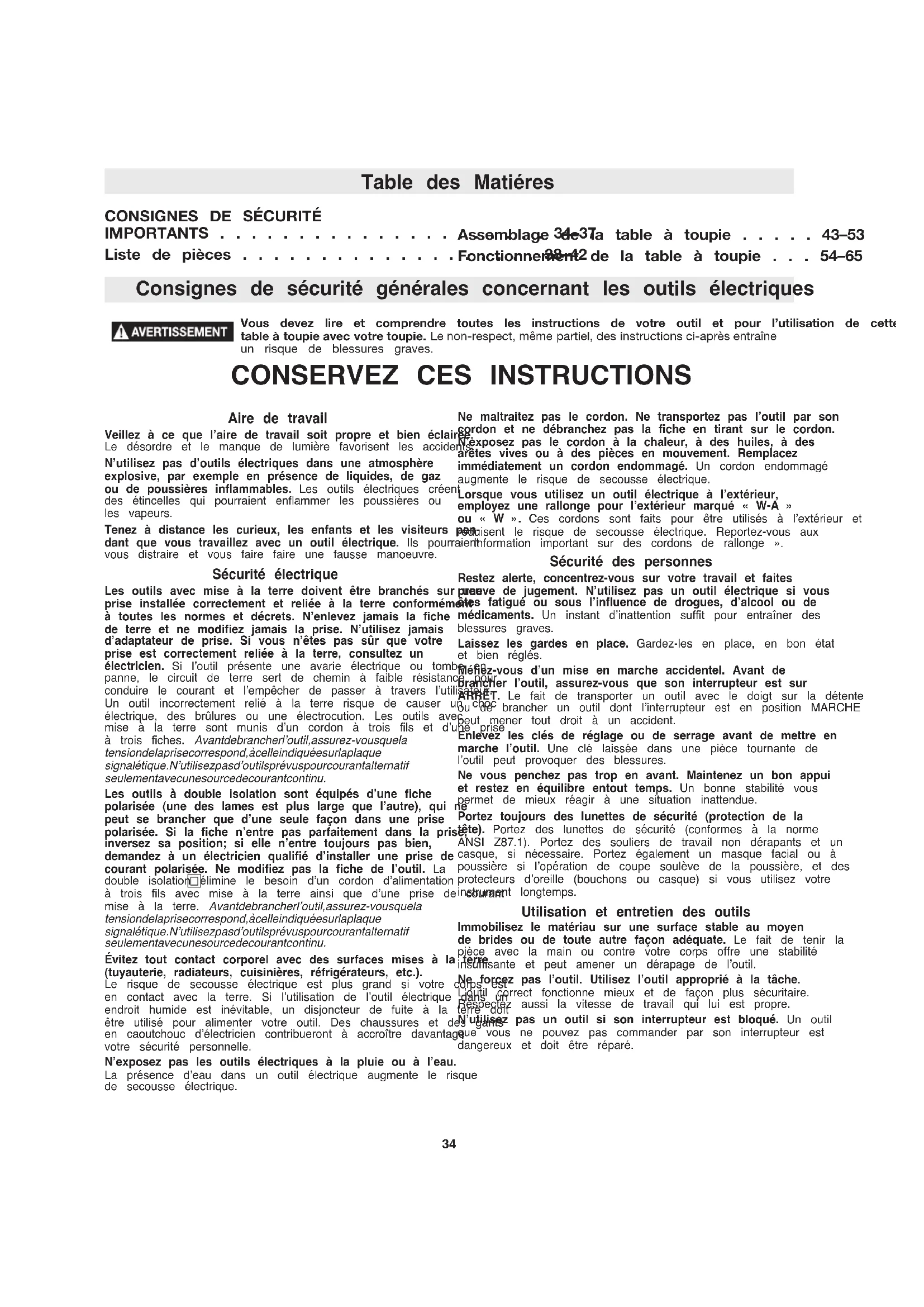

Table des matières

1. Liste de pièces. Fonctionnement de la table à toupie 54-65

Consignes de sécurité générales concernant les outils électriques

AVERTISSEMENT

Vous devez lire et comprendre toutes les instructions avant d'utiliser cette table à toupie avec votre toupie. Le non-respect, même partiel, des instructions ci-après entraîne un risque de blessures graves.

table à toupie avec votre toupie. Le non-respect, même partiel, des instructions ci-après entraîne

Aire de travail

CONSERVEZ CES INSTRUCTIONS

Aire de travail

Veillez à ce que l'aire de travail soit propre et bien éclairée. Le désordre et le manque de lumière favorisent les accidents.

N'utilisez pas d'outils électriques dans une atmosphère explosive, par exemple en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques créent des étincelles qui pourraient enflammer les poussières ou les vapeurs.

Tenez à distance les curieux, les enfants et les visiteurs pendant que vous travaillez avec un outil électrique. Ils pourraient vous distraire et vous faire faire une fausse manœuvre.

Sécurité électrique

Les outils avec mise à la terre doivent être branchés sur une prise installée correctement et reliée à la terre conformément à toutes les normes et décrets. N'enlevez jamais la fiche de terre et ne modifiez jamais la prise. N'utilisez jamais d'adaptateur de prise. Si vous n'êtes pas sûr que votre prise est correctement reliée à la terre, consultez un électricien. Si l'outil présente une avarie électrique ou tombe en panne, le circuit de terre offre un chemin à faible résistance pour conduire le courant et l'empêcher de passer à travers l'utilisateur. Un outil incorrectement relié à la terre risque de causer une décharge électrique, des brûlures ou une électrocution. Les outils avec mise à la terre sont munis d'un cordon à trois fils et d'une fiche à trois broches. Avant de brancher l'outil, assurez-vous que la tension de la prise correspond à celle indiquée sur la plaque signalétique. N'utilisez pas d'outils prévus pour courant alternatif seulement avec une source de courant continu.

Les outils à double isolation sont équipés d'une fiche polarisée (une des lames est plus large que l'autre), qui ne peut se brancher que d'une seule façon dans une prise polarisée. Si la fiche n'entre pas parfaitement dans la prise,

inversez sa position; si elle n'entre toujours pas bien, demandez à un électricien qualifié d'installer une prise de courant polarisée. Ne modifiez pas la fiche de l'outil. La double isolation élimine le besoin d'un cordon d'alimentation à trois fils avec mise à la terre ainsi que d'une prise de

mise à la terre. Avant de brancher l'outil, assurez-vous que la tension de la prise correspond à celle indiquée sur la plaque signalétique. N'utilisez pas d'outils prévus pour courant alternatif seulement avec une source de courant continu.

Évitez tout contact corporel avec des surfaces mises à la terre (tuyauterie, radiateurs, cuisinières, réfrigérateurs, etc.). Le risque de secousse électrique est plus grand si vous êtes en contact avec la terre. Si l'utilisation de l'outil électrique dans un endroit humide est inévitable, un disjoncteur de fuite à la terre doit être utilisé pour alimenter votre outil. Des chaussures et des vêtements en caoutchouc d'électricien contribueront à accroître davantage votre sécurité personnelle.

N'exposez pas les outils électriques à la pluie ou à l'eau. La présence d'eau dans un outil électrique augmente le risque de secousse électrique.

Ne maltraitez pas le cordon. Ne transportez pas l'outil par son cordon et ne débranchez pas la fiche en tirant sur le cordon.

N'exposez pas le cordon à la chaleur, à des huiles, à des arêtes vives ou à des pièces en mouvement. Remplacez immédiatement un cordon endommagé. Un cordon endommagé augmente le risque de secousse électrique.

Lorsque vous utilisez un outil électrique à l'extérieur, employez une rallonge pour l'extérieur marquée « W-A » ou « W ». Ces cordons sont faits pour être utilisés à l'extérieur et réduisent le risque de secousse électrique. Reportez-vous aux informations importantes sur les cordons de rallonge.

Sécurité des personnes

Restez alerte, concentrez-vous sur votre travail et faites preuve de jugement. N'utilisez pas un outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un instant d'inattention suffit pour entraîner des blessures graves.

Laissez les gardes en place. Gardez-les en place, en bon état et bien réglés.

Prévenez un démarrage accidentel. Avant de brancher l'outil, assurez-vous que son interrupteur est sur ARRÊT. Le fait de transporter un outil avec le doigt sur la détente ou de brancher un outil dont l'interrupteur est en position MARCHE peut mener tout droit à un accident.

Enlevez les clés de réglage ou de serrage avant de mettre en marche l'outil. Une clé laissée dans une pièce tournante de l'outil peut provoquer des blessures.

Ne vous penchez pas trop en avant. Maintenez un bon appui et restez en équilibre en tout temps. Une bonne stabilité vous permet de bien réagir à une situation inattendue.

Portez des lunettes de sécurité (protection des yeux). Portez des lunettes de sécurité (conformes à la norme ANSI Z87.1). Portez des souliers de travail non dérapants et un casque, si nécessaire. Portez également un masque facial ou anti-poussière si l'opération de coupe soulève de la poussière, et des protecteurs d'oreilles (bouchons ou casque) si vous utilisez votre instrument longtemps.

Utilisation et entretien des outils

Immobilisez le matériel sur une surface stable au moyen de brides ou de toute autre façon adéquate. Le fait de tenir la pièce avec la main ou contre votre corps offre une stabilité insuffisante et peut amener un dérapage de l'outil.

Ne forcez pas l'outil. Utilisez l'outil approprié à la tâche.

L'outil correct fonctionne mieux et de façon plus sûre. Respectez aussi la vitesse de travail qui lui est propre.

N'utilisez pas un outil si son interrupteur est bloqué. Un outil que vous ne pouvez pas commander par son interrupteur est dangereux et doit être réparé.

Débranchez la fiche de l'outil avant d'effectuer un réglage, de changer d'accessoire ou de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de mise en marche accidentelle de l'outil. Si vous constatez qu'un outil est endommagé, faites-le réparer avant de vous en servir. De nombreux accidents sont causés par des outils en mauvais état. Élaborez un calendrier d'entretien périodique de votre outil. Laissez les gardes en place, en bon état et bien réglés. N'utilisez que des accessoires que le fabricant recommande.

Rangez les outils hors de la portée des enfants et d'autres personnes inexpérimentées. Les outils sont dangereux dans les mains d'utilisateurs novices. Certains accessoires peuvent convenir à un outil, mais être dangereux avec un autre.

Ne laissez pas fonctionner l'outil sans surveillance. Assurez-vous que l'outil est complètement arrêté avant de le quitter. La réparation des outils électriques doit être confiée à un réparateur qualifié. L'entretien ou la réparation d'un outil électrique par un amateur peut avoir des conséquences graves. Ainsi, des fils internes peuvent être mal placés ou pincés, des ressorts de rappel de garde peuvent être montés erronément. Pour la réparation d'un outil, n'employez que des pièces de rechange d'origine. L'emploi de pièces non autorisées ou le non-respect des instructions d'entretien peut créer un risque de secousse électrique ou de blessures. Certains agents pétroliers

Soyez attentif à tout désalignement ou coincement des pièces en mouvement, à tout bris ou à toute autre condition pouvant affecter le fonctionnement de l'outil. Certains agents tels que l'essence, le tétrachlorure de carbone, l'ammoniac, etc., peuvent endommager les pièces en plastique.

Consignes de sécurité supplémentaires pour la table à toupie

Ne soulevez la table à toupie que par ses bords. Si vous la soulevez par toute autre surface, cela pourrait causer des blessures corporelles. N'utilisez pas la table à toupie sans le garde supérieur, sauf si son retrait est requis pour une opération. N'utilisez pas la table à toupie avant que toutes les étapes de montage et d'installation n'aient été effectuées. Avant chaque utilisation, vérifiez que les attaches et les pinces de maintien de la toupie soient bien serrées. Une table à toupie desserrée est instable et peut se déplacer pendant l'utilisation, ce qui peut provoquer des dommages à la propriété ou des blessures corporelles graves. N'utilisez pas de fraise ayant un diamètre de coupe supérieur au trou de dégagement de la plaque amovible.

Débranche la toupie de l'alimentation électrique avant d'installer cette toupie sur la table, d'effectuer des réglages, de changer d'accessoires, de retirer la toupie de la table, d'effectuer la maintenance ou encore lors du rangement de l'outil. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil. Ne branche pas le cordon d'alimentation du moteur de la toupie dans une prise murale standard. La fraise pourrait toucher la plaque ou la bague amovible et projeter des débris. N'utilise jamais de fraise émoussée ou endommagée. Les fraises endommagées peuvent se casser pendant l'utilisation. Les fraises émoussées nécessitent davantage de force pour pousser la pièce à travailler, ce qui peut causer la rupture de la fraise ou le rebond du matériel.

Le cordon d'alimentation de la toupie doit toujours être branché dans la boîte de commutation de la table à toupie. Manipulez les fraises acérées avec précaution. De telles mesures de sécurité préventives réduisent le risque de blessure.

Ne modifiez pas le trou de fraise de la plaque ou de la bague amovible. Faites correspondre le diamètre de la fraise avec le diamètre interne de la bague amovible de façon à ce que la différence soit inférieure à 1/16 po sur un côté. Les bagues amovibles sont disponibles en différents diamètres. Vos doigts ne doivent pas toucher les bornes de la fiche lorsque vous branchez ou débranchez celle-ci de la prise. Risque de choc électrique.

Avant de connecter votre toupie ou votre aspirateur à la boîte de commutation de la table à toupie, assurez-vous que l'aspirateur est éteint et que la boîte de commutation de la table à toupie est débranchée. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil. Installez la fraise conformément aux instructions du manuel d'utilisation de la toupie. Attachez fermement la fraise dans le mandrin à pince.

Avant d'utiliser votre table à toupie, vérifiez que la toupie est correctement fixée à la base de la table à toupie avant de couper. Le fait de fixer correctement la fraise avant toute coupe réduit le risque que la fraise ne se desserre pendant son utilisation. Lorsque vous travaillez, vérifiez périodiquement le serrage de la fixation de la base de la toupie. Les fixations peuvent se desserrer à cause des vibrations causées par les opérations de coupe et le moteur de la toupie. Ne placez jamais vos doigts près d'une fraise en rotation sous le garde lorsque la toupie est branchée. De telles mesures de sécurité préventives réduisent le risque de blessure.

Avant de commencer à travailler, assurez-vous que les cordons d'alimentation des accessoires de toupie et de la boîte de commutation ainsi que la rallonge ne peuvent pas entrer en contact avec la toupie ou toute pièce rotative de la toupie. Ne tenez jamais la pièce à travailler du côté sortie de la fraise. Le fait de pousser la pièce contre le côté sortie peut provoquer le bourrage du matériau et un rebond qui pourrait entraîner votre main vers la fraise. De telles mesures de sécurité préventives réduisent le risque de blessure par perte de contrôle.

Consignes de sécurité supplémentaires pour la table à toupie

Utilisez le guide pour guider la pièce à travailler et gardez toujours la pièce à travailler contre le guide lorsque vous toupillez. Ne placez pas la pièce entre la fraise et le guide lorsque vous toupillez le bord de la pièce. Ce positionnement peut provoquer un coincement du matériel et un risque de rebond. De telles mesures de sécurité préventives augmentent la précision du toupillage et améliorent le contrôle de la pièce à travailler, réduisant ainsi le risque de blessure.

Les toupies sont conçues pour travailler le bois, les matériaux semblables au bois, le plastique ou les matières laminées. N'utilisez pas la toupie et la table à toupie pour façonner des pièces métalliques. Ne laissez jamais la toupie sans surveillance si elle est en marche ou si elle n'est pas complètement arrêtée. De telles mesures de sécurité préventives réduisent le risque de blessure et de dommages à la propriété.

Assurez-vous que la pièce ne contient pas de clou ou autre objet dur. Le découpage de clou peut entraîner la perte de l'outil ou de la pièce. N'utilisez pas la table comme établi ou plan de travail. En utilisant cette table pour tout autre but que de toupiller, vous risquez de l'endommager et de rendre son utilisation dangereuse.

Ne démarrez jamais l'outil lorsque la fraise est engagée dans le matériel. Le bord tranchant de la fraise peut accrocher le matériel et entraîner la perte de contrôle de la pièce à travailler. N'utilisez pas la table comme échelle ou échafaudage. La table pourrait être endommagée. Avancez la pièce à travailler seulement dans le sens opposé à la rotation de la fraise.

Ne faites pas revenir la pièce vers la fraise. Lorsque vous effectuez l'entretien de votre outil, tournez la fraise dans le sens inverse des aiguilles d'une montre. Si la pièce revient vers la fraise, elle peut « monter » sur la fraise, ce qui entraînera la pièce à travailler et potentiellement votre main vers la fraise en rotation.

Ne faites pas avancer votre pièce à travailler vers la fraise si la majorité de la pièce se trouve entre le guide et la fraise. Ceci crée un coincement contre le guide qui peut être dangereux avec la fraise exposée. La pièce peut alors être poussée de la table et peut entraîner une perte de contrôle pendant la coupe.

Ne coupez pas les matériaux déformés, branlants ou autrement instables. La table à toupie est conçue pour découper des pièces planes, droites et perpendiculaires. Si le matériel est stable mais légèrement courbe, coupez-le avec le côté concave placé contre la table ou le guide.

Le fait de couper le matériau avec le côté concave vers le haut ou en direction opposée à la surface d'appui peut provoquer une perte de contrôle suite au roulement et au rebond du matériau déformé ou instable.

Utilisez des supports auxiliaires d'entrée et de sortie pour les pièces longues ou larges. Les pièces de grandes dimensions qui ne sont pas soutenues correctement peuvent tomber de la table ou faire basculer cette dernière.

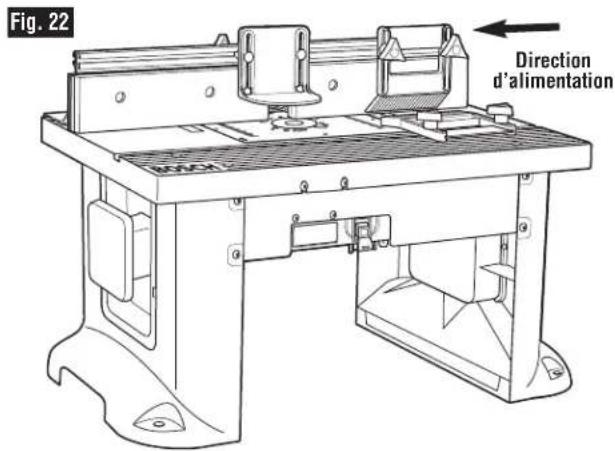

Utilisez des poussoirs, des guides biseautés montés à la verticale et à l'horizontale et autres serre-joints pour maintenir la pièce. Ces poussoirs, guides biseautés et serre-joints éviteront que les mains ne se trouvent à proximité de la fraise pour tenir la pièce.

Ne lâchez jamais la pièce à travailler pendant le toupillage avant que la coupe ne soit terminée et que la pièce à travailler ne soit complètement dégagée de la fraise. De telles mesures de sécurité préventives réduisent le risque de blessure et de dommages à la propriété. Les guides biseautés permettent de maintenir la pièce à travailler en position lors du toupillage sur une table à toupie. Ils ne sont pas conçus pour maintenir, à eux seuls, la pièce à travailler lorsque cette pièce entre en contact avec la fraise ou à tout autre moment où la fraise est en rotation.

Emplacement du guide et sens d'avance incorrects

AVERTISSEMENT

Ne faites pas avancer votre pièce à travailler vers la fraise si la

majorité de la pièce se trouve entre le guide et la fraise. Ceci crée un « coincement du guide » qui est dangereux pour deux raisons :

• Le devant de la fraise est exposé lors de la coupe (Fig. A).
• La fraise peut monter là où elle pénètre dans la pièce à travailler, dans la même direction que la direction d'engagement. La pièce peut alors être poussée de la table et peut entraîner une perte de contrôle pendant la coupe (Fig. A).

Fig. A

A AVERTISSEMENT

Avancez la pièce à travailler seulement dans le sens opposé

Avancez la pièce à travailler seulement dans le sens opposé à la rotation de la fraise. Ne faites pas revenir la pièce à travailler dans la fraise. Vu depuis le dessus de la table, la fraise tourne dans le sens inverse des aiguilles d'une montre. Le retour de la pièce vers la fraise est dangereux pour deux raisons :

• Elle peut « monter » sur la fraise ou la pièce à travailler est poussée de la surface de la table dans la direction de la rotation de la fraise, ce qui entraînera la pièce à travailler et potentiellement vos mains vers la fraise en rotation (Fig. B).
• Il est difficile de maintenir la pièce à travailler contre le guide parce que la rotation de la fraise tendrait à l'en éloigner.

Fig. B

Information importante pour les cordons de rallonge

A AVERTISSEMENT

Une rallonge avec des conducteurs de dimensions

Des rallonges adéquates, pouvant supporter le courant nécessaire à votre outil, doivent être utilisées. Cela préviendra une baisse excessive de tension, une perte de courant ou une surchauffe. Pour les outils mis à la terre, utilisez des rallonges à 3 brins pourvues de fiches et de prises à trois broches.

REMARQUE : Plus le calibre est petit, plus le fil est

DIMENSIONS DE RALLONGES RECOMMANDÉES OUTILS 120 VOLTS COURANT ALTERNATIF

SSE Intensité nominale avoir l'oultil ses a cros. 3-6 6-8 8-10 10-12 12-16	Calibre A.W.G.			Calibre en mm2
	Longueur en pleds			Longueur en mètres
	25	50	100	150	15	30	60
	181616140,750,751,52,5			—
	181614120,751,02,54,0			—
	181614120,751,02,54,0			—
	161614121,0 2,54,0			—
	14	12	—	—	—	—	—

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur tout outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole Nom	Désignation/Explication
V Volts Tension (potentielle)
A Ampères Courant
Hz Hertz Fréquence (cycles par seconde)
W Watt Puissance
kg Kilogrammes Poids
min Minutes	Temps
s	Secondes	Temps
Ø	Diamètre	Taille des mèches de perceuse, meules, etc.
no Vitesse à vide	Vitesse de rotation, à vide
.../min	Tours ou mouvement alternatif par minute	Tours, coups, vitesse en surface, orbites, etc., par minute
0	Position d'arrêt	Vitesse zéro, couple zéro ...
1, 2, 3, ...	Réglages du sélecteur	Réglages de vitesse, de couple ou de position
I, II, III, ...		Un nombre plus élevé signifie une vitesse plus grande
0	Sélecteur variable à l'infini avec arrêt	La vitesse augmente depuis le réglage 0
→	Flèche	Action dans la direction de la flèche
~	Courant alternatif	Type ou caractéristique du courant
---	Courant continu	Type ou caractéristique du courant
~	Courant alternatif ou continu	Type ou caractéristique du courant
□	Construction classe II	Désigne des outils construits avec double isolation
⊕	Borne de terre	Borne de mise à la terre
△	Symbole d'avertissement	Alerte l'utilisateur aux messages d'avertissement.
	Sceau Ni-Cad RBRcmc	Désigne le programme de recyclage des piles Ni-Cad.

Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories et qu'il a été homologué selon les normes canadiennes par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation.

Ce symbole signifie que des composantes de cet outil sont reconnues par Underwriters Laboratories et sont reconnues selon les normes canadiennes par Underwriters Laboratories.

Liste de pièces

Référez-vous à la liste de pièces ci-dessous et aux pages 40 à 42.

AVERTISSEMENT

AVERTISSEMENT : Si des pièces sont manquantes, quelles qu'elles soient, ou si des dommages sont survenus durant le transport, n'essayez pas de monter, installer ou utiliser la table à toupie tant que la pièce manquante n'a pas été trouvée et que la table à toupie n'a pas été correctement assemblée conformément aux instructions de ce manuel. La boîte contient une table à toupie démontée. Prenez note que la commutation et certaines fixations sont préassemblées afin de faciliter l'identification et l'installation. Séparez toutes les pièces des matériaux d'emballage et comparez chaque pièce avec son illustration et la liste des pièces, afin de vous assurer que toutes les pièces sont comprises. Faites cela avant de vous défaire des matériaux d'emballage. Pour les pièces manquantes ou l'assistance technique, appelez au 1-877-BOSCH99 (877-267-2499).

\( {\mathrm{N}}^{\mathrm{a}} \) rep. Description Quantité
COMPOSANTS DE LA TABLE À TOUPIE
1 Dessus de la table à toupie 1

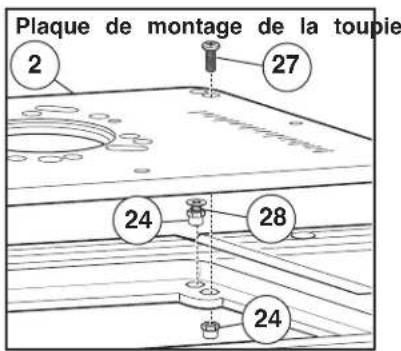

2 Plaque de montage de toupie 1

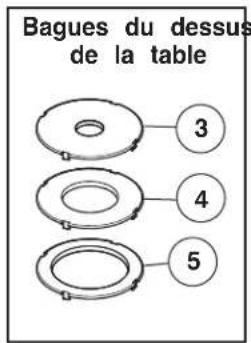

3 Bagues de dessus de la table avec trou de 1 po 1
4 Bagues de dessus de la table avec trou de 2 po 1
5 Bagues de dessus de la table avec trou de \( {2}^{3/4} \) po 1

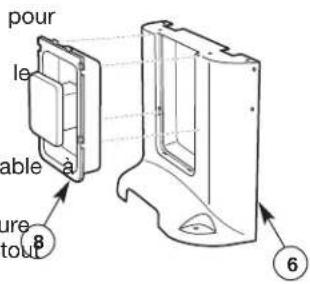

6 Patte de table 2
7 Panneau de rangement de patte 1
8 Panneau d'enroulement de cordon de patte	1

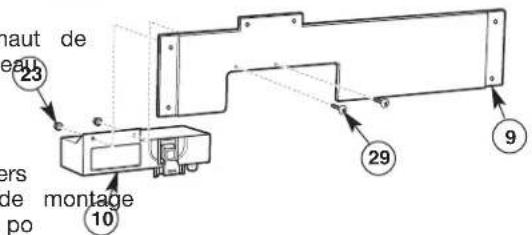

9 Tableau de bord	1
10 Ensemble de interrupteur avec clé de verrouillage		1
10A Clé de verrouillage		1

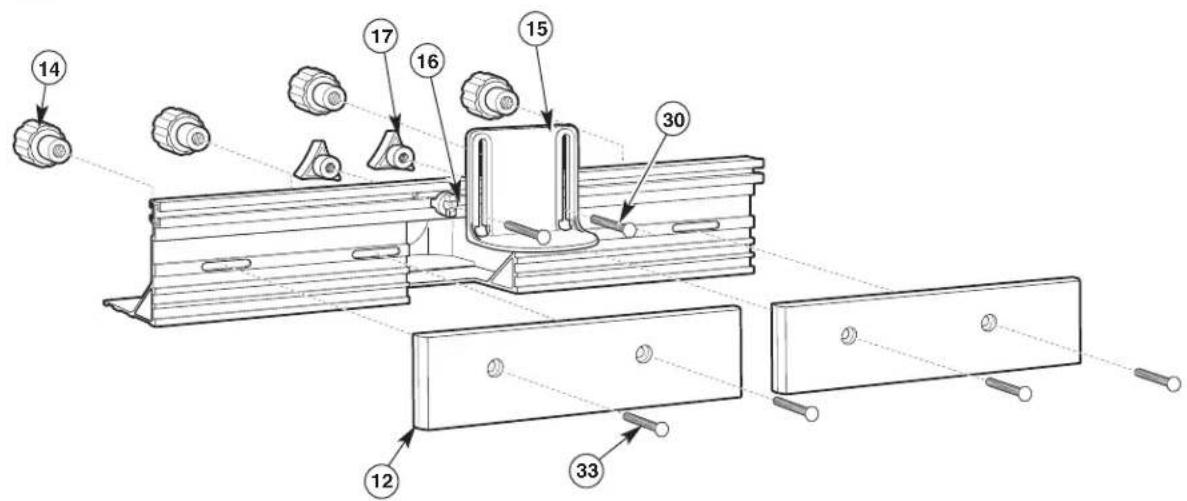

COMPOSANTS DU GUIDE

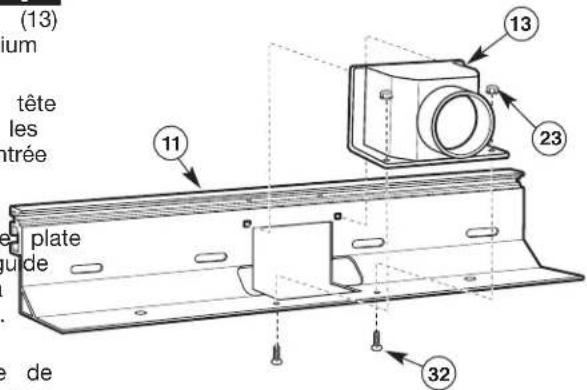

11 Guide d'aluminium		1
12 Parement du guide		2
13 Orifice d'aspiration		1
14 Gros bouton de serrage (dans le sac à quincaillerie)		6
15 Garde supérieur		1
16 Bague d'espacement (dans le sac à quincaillerie)		6
17 Petit bouton de serrage (dans le sac à quincaillerie)		6
18 Cale d'assemblage de 1/16 po		2
19 Guide biseauté		2

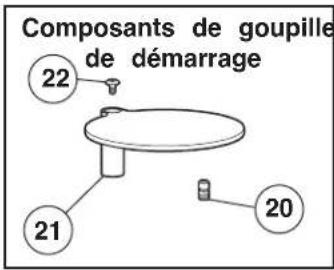

COMPOSANTS DE GOUPILLE DE DÉMARRAGE
20 Goupille de démarrage		1
21 Protecteur de goupille de démarrage		1
22 Vis à métaux a tête bombée-32 x 3/8 po		1

Liste de pièces

Composants de la table à toupie

Composants du guide

Liste de pièces

N° Rep. Description Quantité

B	ATTACHES FOURNIS (POUR L'ASSEMBLAGE DE LA TABLE)
23	Écrou «KEPS» n 10-32 8
24	Écrou de blocage ESNA n 10-32 12
25	Écrou «KEPS»1/4-20 8
26	Rondelle 9/32 po D.I. x 5/8 po D.E. x 1/16 po 8
27	Vis à métaux Phillips à tête ronde n 10-32 x 1 po 4
28	Vis à métaux Allen à tête faisée n 10-32 x 3/4 po 8
29	Vis à métaux Phillips à tête bombée n 10-32 x 3/4 po 8
30	Boulon de carroserie 1/4-20 x 1 1/2 po 8

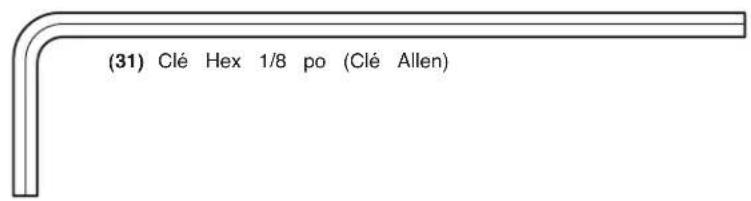

31	Clé Hex 1/8 po (Clé Allen) 1
ATTACHES FOURNIS (POUR L'ASSEMBLAGE DU GUIDE)
23	Écrou «KEPS» n 10-32 2
26	Rondelle 9/32 po D.I. x 5/8 po D.E. x 1/16 po 6
32	Vis à métaux Phillips à tête faisée n 10-32 x 5/8 po 2
30	Boulon de carroserie 1/4-20 x 1 1/2 po 6
33	Boulon de carroserie 1/4-20 x 1 po 4
34	Boulon de carroserie 1/4-20 x 1 3/4 po 2
ATTACHES FOURNIS (POUR LE MONTAGE DES TOUPIES)
25	Écrou «KEPS»1/4-20 4
26	Rondelle 9/32 po D.I. x 5/8 po D.E. x 1/16 po 2
35	Vis à métaux Phillips à tête ronde n 10-32 x 1/2 po 3
36	Vis à métaux Phillips à tête ronde n 10-16 x 1/2 po 2
37	Vis à métaux Phillips à tête ronde n 10-24 x 1/2 po 4
38	Vis à métaux Phillips à tête ronde n 8-32 x 1/2 po 3
39	Vis à métaux Phillips à tête ronde 5/16-18 x 1/2 po 3
40	Vis à métaux Phillips à tête ronde M4 x 20 3

REMARQUE : Le sac de quincaillerie contient des attaches pour plusieurs modèles. Certaines attaches ne peuvent pas être utilisées pour assembler votre modèle. Consultez la liste de pièces ci-dessus pour couvrir la bonne taille et la bonne quantité d'attaches à utiliser avec ce tableau.

(23) Écrou « KEPS » n° 10-32

(24) Écrou de blocage ESNA n° 10-32

(25) Écrou « KEPS » 1/4-20

(26) Rondelle 9/32 po D.I. x 5/8 po D.E. x 1/16 po

(27) Vis à métaux Phillips à tête ronde n° 10-32 x 1 po

(28) Vis à métaux Allen à tête fraisée 10-32 x 3/4 po

(29) Vis à métaux Phillips à tête bombée 10-32 x 3/4 po

Liste de pièces

(30) Boulon de carrosserie 1/4-20 x 1/4 po

(32) Vis à métaux Phillips à tête fraisée n° 10-32 x 5/8 po

(33) Boulon de carrosserie 1/4-20 x 1 po

(34) Boulon de carrosserie 1/4-20 x 3/4 po

(35) Vis à métaux Phillips à tête ronde 10-32 x 1/2 po

(36) Vis à métaux Phillips à tête ronde n° 10-16 x 1/2 po

(37) Vis à métaux Phillips à tête ronde n°10-24 x 1/2 po

(38) Vis à métaux Phillips à tête ronde n°8-32 x 1/2 po

(39) Vis à métaux Phillips à tête ronde n°5/16-18 x 1/2 po

(40) Vis à métaux Phillips à tête ronde M4 x 20

Assemblage de la table à toupie

ASSEMBLAGE DE LA TABLE À TOUPIE

PIÈCES RAPPORTÉES POUR PATTES DE TABLE (FIG. 1)

La table à toupie comporte deux pièces rapportées pour pattes de table.

• Panneau de rangement de patte (7), pour faciliter le rangement des accessoires.
• Panneau d'enroulement de cordon de patte (8).

Pour fixer les pièces rapportées aux pattes de la table à toupie, suivez ces étapes :

1. Placez la pièce rapportée (7 ou 8) dans l'ouverture de la patte (6) de sorte qu'elle soit positionnée tout en haut de l'ouverture.
2. Appuyez sur la pièce de sorte qu'elle s'enfonce et soit à égalité avec la patte.
3. Poussez la pièce rapportée vers le bas jusqu'à ce qu'elle se verrouille en place.

REMARQUE : Le panneau d'enroulement de cordon possède deux languettes en haut du panneau qui se verrouillent sous la surface de la table. Ces languettes permettent d'empêcher le panneau de se détacher pendant l'enroulement ou le déroulement du cordon.

OUTILS UTILES (non compris)

• Tournevis Phillips
• Petite clé réglable, ruban adhésif

PATTES DE LA TABLE À TOUPIE (FIG. 2)

1. Insérez huit boulons à carrosserie 1/4 po x 1 po de long (30) dans le dessus de la table à toupie (1), tel qu'illustré à la figure 2.
2. Assemblez une des pattes (6) de la table à toupie, tel qu'illustré ci-contre.
3. Placez une rondelle de 9/32 po D.I. x 5/8 po D.E. x 1/16 po d'épaisseur (26) et un écrou « KEPS » 1/4-20 (25) sur chacun des boulons.
4. Serrez fermement toutes les attaches.

REMARQUE : Il peut être plus facile d'assembler les pattes en posant la table à toupie sur l'avant ou l'arrière ou en utilisant un ruban adhésif sur les têtes des boulons de carrosserie pour les maintenir en place et en retournant la table à toupie à l'envers.

Fig. 2

Assemblage de la table à toupie

FIXEZ L'INTERRUPTEUR AU TABLEAU DE BORD (FIG. 3)

1. Alignez les deux trous les plus éloignés en haut de l'ensemble d'interrupteur (10) aux trous du tableau de bord (9), comme l'indique la figure 3.
2. Insérez deux écrous KEPS 8-32 (23) dans les évidements de forme hexagonale au dos de l'ensemble de l'interrupteur (10), face dentée vers l'extérieur, et fixez ce dernier à son support de montage avec deux vis à métaux à tête 10 po (29) tout en maintenant les écrous en place dans l'évidement avec votre doigt.

Fig. 3

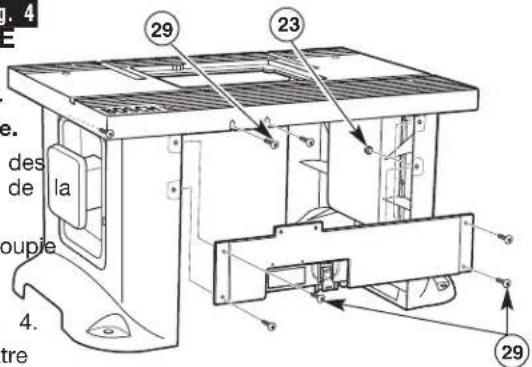

FIXEZ L'ASSEMBLAGE DE L'INTERRUPTEUR (FIG. 4) ET LE PANNEAU AVANT À LA TABLE À TOUPIE (FIG. 4)

REMARQUE : Le panneau avant se fixe à l'intérieur des deux pattes et du dessus de la table à toupie.

1. Alignez les trous du panneau avant avec les trous des pattes et les deux fentes sur le devant du dessus de la table à toupie.
2. Fixez le panneau avant au dessus de la table à l'aide de deux vis à métaux à tête 3/4 po (29) et de deux écrous « KEP » (23), face dentée vers l'extérieur, tel qu'illustré à la figure 4.
3. Fixez le panneau avant aux pattes à l'aide de quatre vis à métaux à tête bombée 32 x 3/4 po (29) et de quatre écrous « KEP » n°10-32 (23), face dentée vers l'extérieur, tel qu'illustré à la figure 4.
4. SERREZ FERMEMENT toutes les vis.

Assemblage de la table à toupie

ASSEMBLAGE DU GUIDE

ASSEMBLAGE DU GUIDE (FIGS. 5 ET 6)

Fig. 5

1. Insérez les taquets moulés sur l'orifice d'aspiration (13) dans les trous à l'arrière du guide en aluminium (11) comme l'indique la figure 5.
2. En partant du bas du guide, insérez deux vis à tête noyée n°10-32 x 5/8 po (32) afin qu'elles atteignent les trous situés en bas du guide d'onglets et de l'entrée d'aspiration. Fixez à l'aide de deux écrous KEPS n°10-32 (23) (Fig. 5).
3. Placez le guide (11) vers le haut sur une surface plane et alignez les trous chambrés de la surface du guide (12) aux fentes du guide. Le côté chambré de la surface doit être tourné vers L'EXTÉRIEUR (Fig. 6).
4. Fixez les deux surfaces du guide (12) à l'avant du guide, à l'aide de deux boulons de carrosserie de 1/4-20 x 1 po (33) et deux gros boutons de serrage (14) pour chaque surface du guide (Fig. 6).
5. En partant du devant de la garde (15), insérez deux boulons de carrosserie de 1/4-20 x 1 po (30) dans les trous de la garde. Faites glisser une bague d'espacement (16) sur chaque boulon de manière à ce que les taquets des bagues d'espacement s'insèrent dans les fentes du guide d'onglets (Fig. 6).
6. En partant du devant du guide, insérez les boulons de carrosserie dans les trous situés au centre du guide. Les taquets de la bague d'espacement s'alignent avec la fente en T du guide. Fixez à l'aide d'un petit bouton de serrage (17) sur chaque boulon (Fig. 6).

REMARQUE : Pour simplifier l'installation de la plaque d'adaptation de la toupie et de la toupie, n'installez pas pour l'instant le guide d'onglets dans la table à toupie.

Remarque : Deux cales d'assemblage en plastique (18) sont incluses pour assurer un bon décalage lors de l'assemblage. Pour de plus amples renseignements sur les manœuvres d'assemblage et l'emplacement de la cale, voir la page 61.

Fig. 6

Assemblage de la table à toupie

INSTALLER LA PLAQUE DE MONTAGE DE LA TOUPIE

OUTILS UTILES (non compris)

• Clé Allen 1/8 po (31) (comprise)
• Tournevis Phillips (non compris)
• Règle droite (non compris)
• Petite clé réglable (non compris)

REMARQUE : Les cloisons NE doivent PAS être installées sur la table à toupie pour les procédures

INSTALLATION PRÉLIMINAIRE DE LA PLAQUE DE MONTAGE DE LA TOUPIE (FIGS. 7A-7C)

1. Vissez complètement un écrou de blocage ESNA n°10-32 (24) sur chacune des huit vis à tête creuse fraisée n°10-32 x 3/4 po (28), tel qu'illustré à la fig 7A. L'écrou de blocage doit être inséré sur la vis dans le sens indiqué à la Fig. 7A. REMARQUE : Une clé Allen et une clé anglaise seront utiles, car l'écrou est pourvu d'un filet serré.
2. Placez les huit ensembles vis et écrous dans les orifices hexagonaux de la dépression au centre de la table, tel qu'illustré à la Fig. 7B. Les filets de vis doivent être introduits dans les trous au fond des orifices.
3. Placez la plaque de montage de la toupie dans l'ouverture du dessus de table de manière à ce qu'elle repose sur les têtes de vis, tel qu'illustré à la Fig. 7B.
4. Placez une règle droite ou un niveau sur la plaque de montage, tel qu'illustré à la Fig. 7C. La règle doit être assez longue pour couvrir entièrement l'ouverture dans le dessus de la table à toupie.
5. Insérez une clé Allen (31) dans les huit trous de la plaque de montage jusqu'au fond de la tête creuse des vis (Fig. 7C).
6. Levez et abaissez la plaque de montage en tournant les vis jusqu'à ce que la plaque soit de niveau et à égalité avec le dessus de la table à toupie.
7. Enlevez la plaque de montage du dessus de la table.

REMARQUE : Il pourrait s'avérer nécessaire d'apporter quelques petits ajustements une fois terminée l'installation finale de la plaque de montage de la toupie.

Fig. 7A

Fig. 7B

Fig. 7C

Assemblage de la table à toupie

AVERTISSEMENT

Avant d'utiliser votre table à toupie, vérifiez que la toupie est correctement fixée à la base de la table à toupie. Lorsque vous travaillez, vérifiez périodiquement le serrage

de la fixation de la base de la toupie. Les vibrations du moteur de la toupie peuvent desserrer les fixations pendant l'utilisation, provoquant la chute de la toupie de la table.

CHOIX DU SCHÉMA DE TROUS DE LA TOUPIE

DÉTERMINEZ LA MÉTHODE DE MONTAGE À UTILISER (VOIR LE TABLEAU À LA PAGE 48)

Si le modèle de votre toupie figure dans le tableau à la page 48, passez à l'objet 1 ci-dessous. S'il n'y figure pas, vous devrez acheter une plaque d'adaptation de toupie BOSCH RA1186, vendue séparément.

TYPE DE SUPPORT 1

TYPE DE SUPPORT 2

Si le modèle de votre toupie figure sur la liste :

1. Trouvez le schéma de trous qui correspond au schéma de trous de montage de votre toupie.
2. Trouvez les fixations dont vous aurez besoin pour fixer la toupie à la plaque d'adaptation de toupie.
3. Trouvez le type de support (1 ou 2) qui est utilisé pour votre modèle de toupie.

GUIDE DE PLAQUE DE MONTAGE POUR TOUPIES COMPATIBLES (FIG. 8)

Fig. 8

Assemblage de la table à toupie

TABLEAU 1

Marque de toupie toupie de trous requises	Modèle de Schéma Fixations Type de montage
Bosch série 1613 A Vis à métaux Phillips n		2 10-16 x 1/2 po (36), rondelles (26), et écrous 1/4-20 (25)		2
Bosch	série 1617 (bases fixes uniquement)	B	Vis à métaux Phillips n° 10-24 x 1/2 po (37)	1
Bosch	1619EVS	C Vis à métaux Phillips n° 10-16 x 1/2 po (36), rondelles (26), et écrous 1/4-20 (25)		2
Bosch	série MR	B	Vis à métaux Phillips M4 x 20 (40)	1
Craftsman	Plupart de toupies Craftsman avec de 1/2 po	E	Vis à métaux Phillips 5/16-18 x 1/2 po (39)	1
DeWalt DW616, DW618 B Vis à métaux Phillips (base fixe uniquement)		n° 8-32 x 1/2 po (38)		1
Hitachi	M12VC	B Vis à métaux Phillips n	° 10-32 x 1/2 po (35)	1
Makita	RF1100, RF1101	B	Vis à métaux Phillips n° 10-24 x 1/2 po (37)	1
Milwaukee	5615, 5616	B	Vis à métaux Phillips n° 10-24 x 1/2 po (37)	1
Porter-Cable	série 690, 7529 toupie de défonçage, et séries 892-895 (base fixe uniquement)	B	Vis à métaux Phillips n° 10-24 x 1/2 po (37)	1
Ryobi	R161, R162, R163	E	Vis à métaux Phillips 5/16-18 x 1/2 po (39)	1
Ryobi	RE170, RE180 PL	F	Vis à métaux Phillips 5/16-18 x 1/2 po (39)*	1
Skil	1810, 1815, 1820, 1825	D	Vis à métaux Phillips n° 10-32 x 1/2 po (35)	1

RE170 exige que la sous-base soit fixée pour la longueur de fixation spécifiée

FIXATION DE LA TOUPIE À LA PLAQUE DE MONTAGE (FIGS. 9 ET 10)

AVERTISSEMENT

Débranchez la toupie de l'alimentation électrique avant

d'installer la toupie sur la table, d'effectuer des réglages, de changer d'accessoires, de retirer la toupie de la table, d'effectuer la maintenance ou encore lors du rangement de l'outil. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil.

1. Enlevez la sous-base en matière plastique de votre toupie (sauf indication contraire dans le tableau 1) (Fig. 9).
2. Si vous voulez monter la toupie avec la sous-base, il est possible que vous ayez besoin de fixations plus longues. L'utilisation de la sous-base a une influence sur la portée de la profondeur de coupe.
3. Si votre toupie a son propre raccord d'extraction de la poussière qui va en haut de la base de toupie en métal et si vous voulez l'utiliser sous la table de toupie, c'est le moment de l'installer.
4. Dans le tableau 1, trouvez la quincaillerie et le type de montage pour votre toupie.
5. Pour la plupart des modèles de toupies, les vis passent dans les trous taraudés de la base de toupie (montage de type 1).
6. Pour certains modèles, les vis passent complètement à travers la base et sont fixées au moyen de rondelles et d'écrous (montage de type 2).
7. BOSCH n'a aucun contrôle sur les toupies de ses concurrents. Tout changement apporté à ces toupies peut avoir un effet sur la compatibilité aux fixations spécifiées et/ou à celles livrées avec cette table. Assurez-vous toujours que la vis est bien installée sur la plaque d'adaptation et que la base de la toupie colle bien à la plaque d'adaptation pour assurer un bon montage. Si la plaque de toupie et les fixations ne se fixent pas bien ensemble, il est possible que vous ayez besoin d'acheter de nouvelles fixations d'une longueur différente.

AVERTISSEMENT

Avant d'utiliser votre table à toupie, vérifiez que la toupie est correctement fixée à la base de la table à toupie.

Lorsque vous travaillez, vérifiez périodiquement le serrage de la fixation de la base de la toupie. Les vibrations du moteur de la toupie peuvent desserrer les fixations pendant l'utilisation, provoquant la chute de la toupie de la table.

1. Consultez le guide de plaque de montage (Fig. 8) à la page 47 et alignez les bons trous de plaque de montage pour votre toupie aux trous de la base de toupie. Assurez-vous que les contrôles d'ajustement de profondeur sur la toupie soient face à l'avant de la plaque de montage. La Fig. 8 montre la bonne orientation de la plaque quand on l'installe sur la table.
2. Montez solidement votre toupie à la plaque de montage (Fig. 10).

Fig. 9 Enlevez la sous-base Fig. 10

Assemblage de la table à toupie

FIXATION DE LA PLAQUE DE MONTAGE DE LA TOUPIE (FIG. 11)

1. Placez la plaque de montage de la toupie, avec la toupie attachée, sur les vis de mise à niveau du haut de la plaque. REMARQUE : Faites attention de ne pas coincer le cordon entre la plaque de montage de la toupie et le haut de la table de toupie.
2. Vérifiez à nouveau la plaque de montage de la toupie afin de vous assurer qu'elle est bien horizontale. Si nécessaire, desserrez les écrous de blocage et ajustez les vis de mise à niveau à l'aide de la clé Allen le cas échéant.
3. Fixez la plaque de montage de la toupie (3) sur la table à l'aide de quatre vis à métaux à tête bombée n° 10-32 x 1 po (27) vissées dans les trous des coins intérieurs de la plaque et de quatre écrous de blocage ESNA n° 10-32 (24) posés (depuis le dessous du dessus de table) dans les dépressions existantes (Fig. 11). Serrez les vis fermement, sans excès.

Fig. 11

POUR ENLEVER LA TOUPIE ET (OU) LA PLAQUE DE MONTAGE DE LA TOUPIE

AVERTISSEMENT

Assurez-vous que la toupie n'est PAS branchée sur une prise électrique.

trique lors de l'installation sur la table, le démontage de la table, les réglages ou les changements d'accessoire. La toupie pourrait démarrer accidentellement. VOUS DEVEZ ENLEVER LE GUIDE DE LA TABLE À TOUPIE LORSQUE VOUS ENLEVEZ OU RÉINSTALLEZ LA PLAQUE DE MONTAGE.

Pour enlever la toupie de la plaque de montage sans retirer la plaque de la table, déplacez l'objet 3.

1. Oter les quatre vis à métaux à tête bombée Phillips n° 10-32 x 1 po (27) et les quatre écrous de blocage ESNA n° 10-32 (24) qui fixent la plaque de montage de toupie au-dessus de la table (Fig. 11).
2. Soulevez la plaque de montage et la toupie vers le haut pour les dégager du dessus de la table.
3. Enlevez les vis à métaux Phillips à tête ronde qui fixent la toupie à la plaque de montage.
4. Lorsque vous réinstallez la plaque de montage de la toupie, vérifiez le niveau de la plaque avec la table. Si nécessaire, effectuez les petits ajustements comme décrit ci-dessus.

AJUSTEMENT DE HAUTEUR SUR LA TABLE

La plaque d'adaptation de toupie possède un trou d'accès qui permet de l'utiliser avec la caractéristique d'ajustement de hauteur sur la table sur les toupies BOSCH série 1617. Consultez votre manuel de toupie pour des renseignements additionnels pour utiliser cette caractéristique.

Pour les autres marques de toupies dotées de dispositifs d'ajustement de hauteur au-dessus de la table, il peut s'avérer nécessaire de percer un trou d'accès dans la plaque de montage de la toupie comme suit :

1. Enlevez la sous-base de la toupie et alignez les trous de montage de la sous-base aux trous de montage correspondants de la plaque de l'adaptateur. Assurez-vous d'orienter la sous-base de manière à ce que l'interrupteur de la toupie se trouve orienté vers l'avant de la table.
2. En utilisant un crayon ou un pointeau, marquez l'emplacement du trou d'ajustement de hauteur sur la table sur la plaque de l'adaptateur de la toupie.
3. Enlevez la sous-base de la plaque de l'adaptateur et faites soigneusement le trou d'ajustement de la hauteur.
4. Assurez-vous que le trou convienne à l'outil d'ajustement de la hauteur pour votre toupie. Enlevez toute bavure ou arête coupante avec du papier de verre.

Assemblage de la table à toupie

INSTALLATION DU GUIDE

1. Par-dessous, insérez deux boulons de carrosserie 1/4 - 20 x 1 3/4 po (34) à travers les deux trous dans le guide et fixez-les avec une grande rondelle (26) et un gros bouton de serrage (14) sur chacun.
2. Faites glisser l'ensemble du guide et assurez-vous qu'il glisse librement de l'avant à l'arrière. REMARQUE : Utilisez les graduations sur le dessus de la table comme guide pour aligner le guide pour les manœuvres de toupillage. Une fois que le guide est en position et correctement aligné, serrez les boutons de serrage À FOND.

Fig. 12

Assemblage de la table à toupie

FIXER LA TABLE À TOUPIE À UNE SURFACE DE TRAVAIL OU À UN ÉTABLI

AVERTISSEMENT : Avant la mise en marche, assurez-vous que l'ensemble de l'appareillage (la table sur laquelle a été installée la toupie) est placé sur, et attaché à, une surface solide, plane et de niveau, et qu'il ne peut pas basculer. L'utilisation de supports auxiliaires d'entrée et de sortie est nécessaire pour les pièces longues ou larges. Les pièces longues qui n'ont pas de support adéquat peuvent tomber de la table ou la faire basculer.

OUTILS ET PIÈCES UTILES (non compris)

• Tournevis Phillips
• Petite clé réglable
• Perceuse à main ou électrique avec mèches (suivant la méthode d'assemblage utilisée)
• Attaches (non comprises) :
• Quatre vis à bois à tête cylindrique n° 14, n° 16 ou n° 18 de 2 po (pour les surfaces de travail ou les établis en bois massif) ou
• Quatre vis à métaux à tête cylindrique de 5/16 po, rondelles et écrous hexagonaux, ou
• Serre-joints

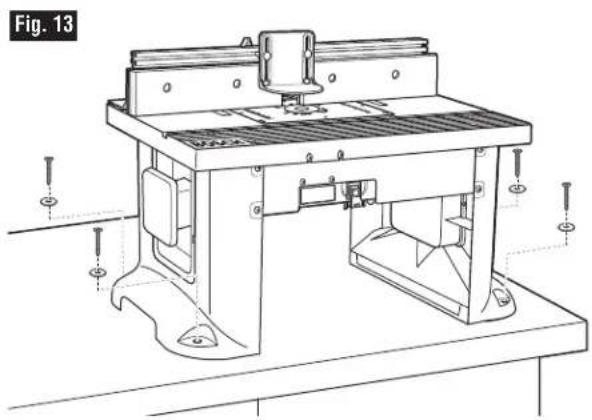

MÉTHODE 1 (FIG. 13)

1. Placez la table à toupie sur un établi ou toute autre surface stable et solide, l'AVANT (côté interrupteur) face à vous.
2. Tout en maintenant la table à toupie dans la position voulue, marquez l'emplacement des quatre trous de montage (un à chaque coin).
3. Enlevez la table à toupie de l'établi et mettez-la de côté.
4. Percez un avant-trou de 1/8 po (pour les vis à bois) ou un trou de dimension appropriée (pour les vis à métaux) aux emplacements marqués.
5. Placez la table à toupie sur l'établi et alignez les trous de montage des pattes de la table à toupie avec les trous percés dans l'établi.
6. Fixez solidement la table à toupie à l'aide de vis à bois et rondelles (non comprises) ou de vis à métaux, rondelles et écrous (non compris). Si vous utilisez des vis à bois, appliquez un peu de savon sur les filets des vis pour faciliter le vissage dans les avant-trous.
7. SERREZ FERMEMENT toutes les vis.

Assemblage de la table à toupie

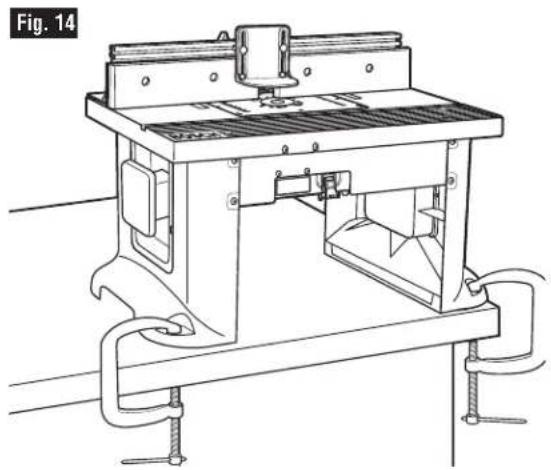

MÉTHODE 2 (FIG. 14)

1. Placez la table à toupie sur un établi ou toute autre surface stable et solide, l'AVANT (côté interrupteur) face à vous.
2. Fixez les pattes de la table à toupie à l'établi avec des serre-joints, en vous assurant de les serrer FERMEMENT.

IMPORTANT : Assurez-vous que l'emplacement des serre-joints ne gênera pas le fonctionnement de la table à toupie.

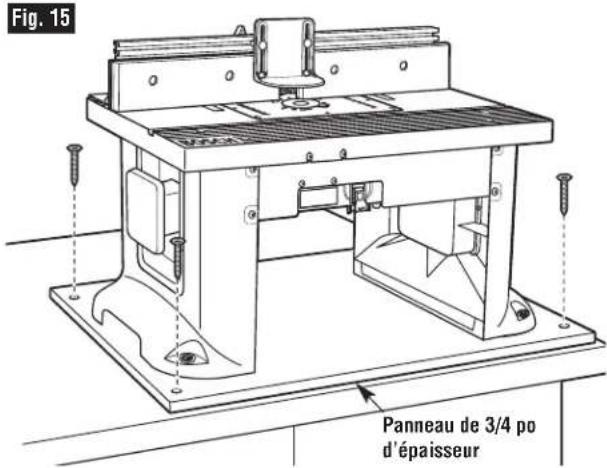

1. Découpez un panneau de 18 1/4 po de large sur 29 po de long dans un morceau de bois ou tout autre matériau plat de 3/4 po d'épaisseur.
2. Placez la table à toupie sur ce panneau, l'AVANT (côté interrupteur) face à vous, de sorte que l'espace entre les pattes de la table à toupie et les bords du panneau soit égal de tous les côtés.
3. Tout en maintenant la table à toupie dans la position voulue, marquez l'emplacement des quatre trous de montage (un à chaque coin).
4. Enlevez la table à toupie du panneau et mettez-la de côté.
5. Percez un avant-trou de 1/8 po (pour les vis à bois) aux emplacements marqués.
6. Placez la table à toupie sur le panneau et alignez les trous de montage des pattes de la table à toupie avec les trous percés dans le panneau.
7. Fixez solidement la table à toupie à l'aide des vis à bois et des rondelles (non comprises). Appliquer un peu de savon sur les filets des vis facilitera le vissage dans les avant-trous.
8. SERREZ FERMEMENT toutes les vis.

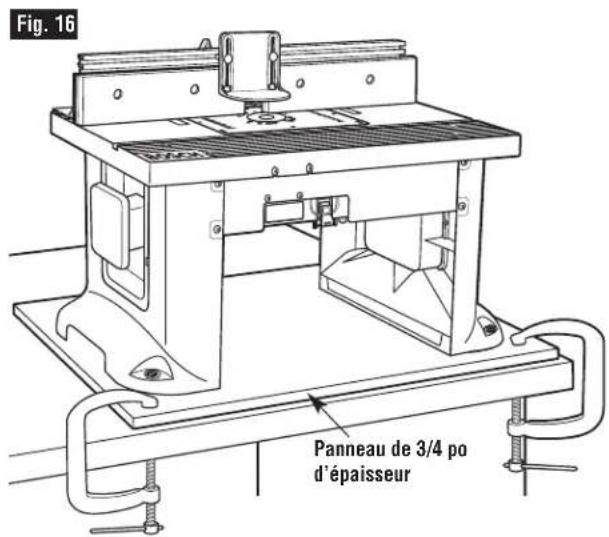

9. Placez la table à toupie sur un établi ou toute autre surface stable et solide. Fixez solidement le panneau à l'établi au moyen de vis (Fig. 15), de serre-joints (Fig. 16) ou d'autres attaches appropriées.

Assemblage de la table à toupie

AVERTISSEMENT : Débranchez la toupie de l'alimentation électrique avant d'installer la toupie sur la table, d'effectuer des réglages, de changer d'accessoires, de retirer la toupie de la table, d'effectuer la maintenance ou encore lors du rangement de l'outil. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil.

BAGUES D'INSERTION DU DESSUS DE LA TABLE (FIG. 17)

Cette table à toupie comprend trois bagues d'insertion du dessus de la table ayant des trous dont les diamètres intérieurs sont les suivants :

(3) 1 po de diamètre pour utiliser avec les fraises ayant jusqu'à 7/8 po de diamètre. (4) 2 po de diamètre pour utiliser avec les fraises ayant jusqu'à 1 7/8 po de diamètre. (5) 2 1/2 po de diamètre pour utiliser avec les fraises ayant jusqu'à 2 1/2 po de diamètre.

On n'utilise aucune bague d'insertion pour les fraises dont le diamètre varie de plus de 2 1/2 po jusqu'à 3 1/2 po.

AVERTISSEMENT : N'utilisez pas la table à toupie avec des fraises d'un diamètre supérieur à 3 1/2 po. Les fraises d'un diamètre supérieur à 3 1/2 po sont trop larges pour le trou de dégagement des bagues d'insertion de la surface de la table. Les fraises de diamètre supérieur à 3 1/2 po pourraient toucher la plaque ou la bague d'insertion et projeter des fragments.

AVERTISSEMENT : Ne modifiez jamais la bague d'insertion du dessus de la table ou le trou de fraise de la plaque d'insertion. Faites correspondre le diamètre de coupe de la fraise au diamètre intérieur de la bague d'insertion ou du trou de fraise de la plaque d'insertion afin que la différence ne soit pas supérieure à 1/16 po d'un côté. Les bagues d'insertion visent à réduire l'espace libre entre le diamètre de coupe de la fraise et celui de la table, de manière à ce que les pièces de travail conservent un soutien complet de la table quand vous fraisez.

Fig. 17

INSTALLEZ LES BAGUES D'INSERTION DU DESSUS DE LA TABLE (FIG. 17) :

1. Choisissez la bague d'insertion (3-5) qui convient le mieux à la fraise de toupie que vous allez utiliser.
2. Pressez la bague d'insertion (3-5) dans le grand trou de la plaque d'installation de la toupie (2). Si le guide gêne, desserrez les boutons de serrage du guide et glissez le guide à l'arrière de la table.
3. Pressez uniformément au-dessus des languettes jusqu'à ce que la bague d'insertion (3-5) se bloque en place.
4. Pour enlever, tirez doucement jusqu'à ce que les taquets se dégagent. Quand vous ne l'utilisez pas, rangez les bagues d'insertion (3-5) derrière le panneau de rangement (7) dans le pied de la table ou dans tout autre endroit pratique.

AVERTISSEMENT

N'utilisez pas ou n'essayez pas de changer ou de retirer

les bagues d'insertion du dessus de la table de la surface de travail sans que la toupie soit arrêtée et débranchée. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil.

Fonctionnement de la table à toupie

BOÎTIER DE L'INTERRUPTEUR

AVERTISSEMENT

Ne branchez pas le câble d'alimentation du moteur de la défonceuse

dans une prise murale standard. Il doit être branché sur l'interrupteur de la table à toupie. Les interrupteurs et les commandes des outils mécaniques doivent être à portée pour les situations d'urgence.

RENSEIGNEMENTS GÉNÉRAUX

L'interrupteur est conçu pour être utilisé avec la plupart des tables à toupie de BOSCH. Placé à la portée de la main, l'interrupteur MARCHE (REMISE EN MARCHE)-ARRÊT est situé sur le devant de la table, vous éviterez ainsi de le chercher sous la table pour mettre la toupie en MARCHE ou pour l'ARRÊTER.

L'interrupteur est également muni d'un contrôle simultané MARCHE-ARRÊT facultatif pour un accessoire additionnel, par exemple une lumière ou un aspirateur eaux et poussières. L'interrupteur comprend un disjoncteur réenclencheur interne pour vous protéger contre les surcharges.

EXIGENCES ÉLECTRIQUES

Le cordon du boîtier de commutation ne doit être branché que dans une rallonge à trois brins de calibre 14 (ou supérieur) équipée d'une prise et d'une fiche à trois broches avec terre. La rallonge doit être branchée dans une prise adaptée, elle-même correctement installée par un électricien agréé et raccordée à la terre, conformément à tous les codes et réglementations locaux.

N'UTILISEZ PAS LES CORDONS RALLONGES ENDOMMAGÉS OU USÉS ET REMPLACEZ-LES IMMÉDIATEMENT.

Vous préférerez raccorder un cordon rallonge à trois trous aux prises d'alimentation situées à l'arrière de la boîte de commutation.

Les prises électriques situées à l'arrière de la boîte de commutation pourront recevoir les fiches à deux ou trois broches de la toupie ou de l'accessoire.

Dans le cas d'un dysfonctionnement ou d'une décharge disruptive, la mise à la terre assure un trajet de résistance moindre du courant électrique de façon à réduire le risque de choc électrique. La présente boîte de commutation est équipée d'un cordon d'alimentation qui comprend un connecteur de protection et une fiche de mise à la terre.

NE modifiez PAS la fiche de l'interrupteur si elle ne peut pas se raccorder au cordon rallonge. Procurez-vous plutôt un cordon rallonge muni d'une prise appropriée.

Un raccordement non conforme du conducteur de protection peut entraîner un risque de choc électrique. Le conducteur à isolation dont la surface est verte avec ou sans rayures jaunes désigne le conducteur de protection.

NE BRANCHEZ PAS LE CONDUCTEUR DE PROTECTION À UNE BORNE SOUS TENSION.

Vérifiez auprès d'un électricien qualifié si vous ne saisissez pas parfaitement le mode d'emploi de mise à la terre ou si vous doutez de la prise d'alimentation ou de l'état de la mise à la terre du cordon rallonge.

AVERTISSEMENT

Vos doigts ne doivent pas toucher les bornes de la fiche lorsque

vous branchez ou débranchez celle-ci de la prise. Risque de choc électrique.

AVERTISSEMENT : Utilisez la boîte de commutation seulement lorsque cette dernière est correctement fixée à la table à toupie. Utilisez-la seulement avec une toupie qui a également été correctement installée sur une table à toupie correctement montée. De telles mesures de sécurité préventives réduisent le risque de blessure par perte de contrôle.

AVERTISSEMENT

Ne dépassez pas un total de 15

ampères lorsque vous branchez

la toupie et tout autre accessoire tel qu'une lampe, un aspirateur eau et poussières. L'interrupteur a un calibre de 15 ampères.

RACCORDEMENT DU CORDON D'ALIMENTATION DE LA TOUPIE À L'INTERRUPTEUR

AVERTISSEMENT

Avant de connecter votre toupie

table à toupie, assurez-vous que l'interrupteur de la toupie est sur ARRÊT et que la boîte de commutation de la table à toupie est débranchée. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil.

1. Branchez le cordon d'alimentation de la toupie sur l'une des prises électriques situées à l'arrière de la boîte de commutation (10).
2. Enroulez le cordon d'alimentation superflu.
3. Enroulez deux morceaux de ruban isolant ou une corde solide autour du cordon enroulé, à deux endroits opposés.
4. Laissez un peu de jeu pour que le cordon ne soit pas trop tendu une fois qu'il sera branché sur les prises de la boîte de commutation.
5. Si vous le souhaitez, branchez alors le cordon d'alimentation d'un accessoire comme une lumière ou un aspirateur à eaux/poussières dans l'autre prise au dos du boîtier de l'interrupteur.

AVERTISSEMENT

Avant de commencer à travailler, assurez-vous que les cordons

d'alimentation de la toupie, des accessoires de toupie et de la boîte de commutation ainsi que la rallonge ne sont pas et ne peuvent pas entrer en contact avec la toupie ou toute pièce rotative de la toupie. De telles mesures de sécurité préventives réduisent le risque de blessure par perte de contrôle.

Fonctionnement de la table à toupie

FONCTIONNEMENT DE L'INTERRUPTEUR (FIG. 18)

Cette section vous explique le fonctionnement et les caractéristiques de l'assemblage de la boîte de commutation avant de brancher le cordon d'alimentation dans une prise électrique. Le but est de familiariser l'utilisateur avec le fonctionnement de l'interrupteur sans mettre la toupie en MARCHE.

La boîte de commutation (10) (Fig. 18) comprend une clé de verrouillage (10A) pour éviter toute utilisation non autorisée par un tiers.

• La clé de verrouillage (10A) est la partie jaune sur le haut du levier en plastique rouge. La clé de verrouillage jaune doit être complètement insérée dans le haut du levier en plastique rouge et dans la boîte de commutation (10) avant que le levier ne puisse être mis sur MARCHE.
• Le bouton de réinitialisation du circuit de la boîte de commutation (10) est situé sur le côté inférieur droit de la boîte.

Fig. 18

A AVERTISSEMENT

Assurez-vous que la rallonge n'est pas branchée dans une prise électrique avant de continuer.

Assurez-vous que la clé de verrouillage jaune (10A) est complètement insérée dans le haut du levier en plastique rouge.

1. Assurez-vous que la clé de verrouillage jaune (10A) est complètement insérée dans le haut du levier en plastique rouge.

1. Pour éteindre la toupie, abaissez le levier en plastique rouge dans la position ARRET.
2. Pour éteindre la toupie, abaissez le levier en plastique rouge dans la position ARRET.
3. Pour éviter toute utilisation non autorisée, l'interrupteur peut être désactivé en retirant la clé de verrouillage jaune (10A) du haut du levier en plastique rouge.

MARCHE (HAUT)

ARRÊT (BAS)

Fonctionnement de la table à toupie

AVERTISSEMENT

Avant de continuer, assurez-vous que l'interrupteur de la toupie est

en position ARRÊT et que le levier de l'interrupteur est en position ARRÊT.

AVERTISSEMENT

Ne laissez jamais la toupie sans surveillance si elle est en marche

ou si elle n'est pas complètement arrêtée.

AVERTISSEMENT

Avant de commencer à travailler, assurez-vous que les cordons

d'alimentation de la toupie, des accessoires de toupie et de la boîte de commutation ainsi que la rallonge ne sont pas et ne peuvent pas entrer en contact avec la toupie ou toute pièce rotative de la toupie. De telles mesures de sécurité préventives réduisent le risque de blessure par perte de contrôle.

Le cordon d'alimentation de l'interrupteur doit rester branché à la rallonge.

FONCTIONNEMENT DE LA TOUPIE ET DE L'INTERRUPTEUR

Cette section vous explique le fonctionnement de l'interrupteur avec le cordon d'alimentation branché à la rallonge.

La toupie sera mise en MARCHE lorsque le levier rouge de la boîte de commutation est levé dans la position MARCHE.

1. Placez l'interrupteur MARCHE/ARRÊT de la toupie sur MARCHE. Sur certaines toupies, il sera nécessaire d'utiliser le déclencheur mécanique et le bouton de « VERROUILLAGE ACTIVÉ » (consultez le manuel d'utilisation de la toupie). Assurez-vous que l'interrupteur de la boîte de commutation est sur la position ARRÊT.
2. Pour allumer la toupie, levez le levier en plastique rouge en position MARCHE. Référez-vous à la page 55.
3. Pour éteindre la toupie, abaissez le levier en plastique rouge en position ARRÊT. Référez-vous à la page 55.

BOUTON DE RÉINITIALISATION DU CIRCUIT

REMARQUE : En cas de surcharge, le disjoncteur interne déclenchera l'assemblage de la boîte de commutation en position ARRÊT. L'alimentation électrique de la toupie et de tout accessoire branché à l'interrupteur sera coupée. Dans ce cas, procédez comme suit :

1. Poussez le levier en plastique rouge en position ARRÊT et débranchez le cordon d'alimentation de l'interrupteur de la prise murale ou de la rallonge.
2. Mettez l'interrupteur de la toupie en position ARRÊT.
3. Retirez la pièce à travailler de la table à toupie.
4. Corrigez la raison de cette surcharge. Par exemple, si un trop grand nombre d'accessoires est branché à l'interrupteur ou si l'ampérage global dépasse les caractéristiques de l'interrupteur, retirez l'accessoire en question. D'autres raisons peuvent inclure le retrait d'une trop grande portion de bois ou l'utilisation d'une vitesse trop importante.
5. Appuyez sur le bouton du disjoncteur sur le bas de la boîte de commutation.
6. Branchez le cordon d'alimentation dans la prise murale ou dans la rallonge.
7. Redémarrez la toupie comme indiqué dans la section FONCTIONNEMENT DE LA TOUPIE ET DE L'INTERRUPTEUR sur cette page.

AVERTISSEMENT

Si la boîte de commutation ne fonctionne pas et que vous avez déjà

essayé de RÉINITIALISER le bouton de réinitialisation comme décrit ci-dessus :

• Débranchez toutes les connexions électriques.
• Retirez l'interrupteur de la table à toupie et commandez un interrupteur de remplacement en appelant le service à la clientèle BOSCH au 1-877-BOSCH99.

LORSQUE VOUS N'UTILISEZ PAS LA TABLE À TOUPIE

1. Assurez-vous que l'interrupteur est en position ARRÊT.
2. Retirez la clé de verrouillage (10A). Reportez-vous à la page 55.
3. Rangez la clé de verrouillage dans un endroit sûr, hors de portée des enfants et de toute personne non autorisée.
4. Débranchez le cordon d'alimentation de l'interrupteur de la prise murale ou de la rallonge.
5. Retirez la fraise de la toupie.
6. Placez l'assemblage du mandrin à pince de la toupie sous le plan de travail de la table à toupie.

REMARQUE : S'il advenait que la clé soit perdue ou endommagée, des clés de remplacement sont disponibles en appelant le service à la clientèle BOSCH au 1-877-BOSCH99.

Fonctionnement de la table à toupie

RACCORDEMENT ET UTILISATION DE L'ASPIRATEUR EAUX ET POUSSIÈRES

AVERTISSEMENT

Avant de connecter votre aspirateur à la boîte de

commutation de la table à toupie, assurez-vous que l'interrupteur de l'aspirateur est sur la position ARRÊT et que la boîte de commutation de la table à toupie est débranchée. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil.

AVERTISSEMENT

Ne dépassez pas un total de 15 ampères lorsque vous branchez

la toupie et tout autre accessoire tel qu'une lampe ou un aspirateur eau et poussières. L'interrupteur a un calibre de 15 ampères.

La cloison est munie d'un orifice pour le branchement d'un tuyau d'aspiration eaux et poussières dont la buse est de 21 1/2 po de diamètre. Il suffit, pour le raccordement, de pousser la buse dans l'orifice tout en tenant en place la cloison.

MISE EN GARDE

L'utilisation de la table à toupie sans l'emploi d'un aspirateur eaux

et poussières peut entraîner une accumulation excessive de sciures et de copeaux de bois sous la cloison et le capot de protection, ce qui réduit du même coup l'efficacité de la table à toupie et de la cloison.

RECOMMANDATION : Afin d'optimiser l'efficacité, retirez au besoin, avec ou sans l'aspirateur eaux et poussières, les sciures et les copeaux de bois sous la cloison et le capot de protection.

RECOMMANDATION : Prenez l'habitude de toujours garder l'aire de travail propre. Retirez au besoin toute accumulation de sciures et de copeaux de bois tant sur le plateau de la table à toupie qu'autour de l'aire de travail et sur le sol.

AVERTISSEMENT

Ne placez jamais vos doigts près d'une fraise en rotation ou sous

le garde lorsque la toupie est branchée. De telles mesures de sécurité préventives réduisent le risque de blessure corporelle.

INSTALLATION DE LA FRAISE À DÉFONÇER

AVERTISSEMENT

Débranchez la toupie de l'alimentation électrique avant de

faire des réglages ou de changer d'accessoire. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil.

Installez la fraise de la toupie selon les instructions fournies avec votre toupie. En raison de la grande diversité de fraises, certaines d'entre elles risquent de ne pas fonctionner de la façon prévue avec cette table à toupie.

Pour vous assurer que les fraises courantes fonctionneront de façon satisfaisante, installez la fraise de manière à ce que le mandrin à pince de la toupie recouvre 3/4 po de la queue de la fraise. Si la queue de la fraise est au point le plus bas dans le mandrin à pince, faites-la sortir d'environ 1/16 po pour permettre un serrage ajusté.

NE FIXEZ JAMAIS LES FRAISES EN LAISSANT MOINS DE 3/4 PO DE LA QUEUE INTRODUITE DANS LE MANDRIN À PINCE.

Fonctionnement de la table à toupie

ASSEMBLAGE DES GUIDES BISEAUTÉS (FIGS. 19-21)

REMARQUE : Le haut et l'avant de chaque guide biseauté sont marqués pour indiquer la bonne direction d'alimentation.

Guide biseauté du guide (Figs. 19 et 20)

1. Insérez deux boulons de carrosserie 1/4-20 x 1 ½ po (30) dans les fentes du guide biseauté (19). Voir la Fig. 19.
2. Faites glisser une grande rondelle (26) dans chaque boulon de carrosserie et vissez un petit bouton d'assemblage (17) en lui faisant faire trois ou quatre tours, dans chaque boulon de carrosserie.
3. Pour installer sur le guide, insérez une bague d'espacement (16) sur la tête de chaque boulon de carrosserie, en alignant les taquets de la bague d'espacement à la fente du guide biseauté (Fig. 20). Faites ensuite glisser les têtes de boulons de carrosserie dans la fente en T en haut du guide.

Guide biseauté de la table (Fig. 21)

1. Insérez deux boulons de carrosserie 1/4-20 x 1 ½ po (30) dans les fentes du guide biseauté (19).
2. Faites glisser une grande rondelle (26) dans chaque boulon de carrosserie et vissez un petit bouton d'assemblage (17) en lui faisant faire trois ou quatre tours, dans chaque boulon de carrosserie.
3. Pour installer le guide biseauté dans la fente du guide d'onglets sur la table, insérez les têtes des boulons de carrosserie dans la paire de fentes en forme de clés sur la table (situées dans la fente du guide d'onglets). Resserrez ensuite fortement les boutons de blocage.

Fonctionnement de la table à toupie

TOUPILLAGE À L'AIDE DES GUIDES BISEAUTÉS (FIG. 22)

Les guides biseautés sont très utiles pour contrôler la pièce à toupiller et aident à conserver la pièce à plat sur l'établi. Le guide biseauté de la table, combiné au guide biseauté du guide, aide à conserver la pièce à toupiller pressée contre la garde et la table. Le meilleur emplacement pour les guides biseautés varie selon votre application, la taille de la pièce à toupiller et d'autres facteurs.

1. Installez le guide biseauté sans serrer comme l'indique la page 58.
2. Placez la pièce à toupiller sur la table à toupie de manière à ce qu'elle soit carrément contre la garde.
3. Placez les guides biseautés contre la pièce à toupiller et serrez les boutons de serrage.
4. La pièce à toupiller devrait bouger avec une certaine résistance mais sans nécessiter un grand effort.
5. Pour des pièces à toupiller plus grandes, vous ne pouvez pas utiliser le guide à languettes de table à toupie. Vous pouvez mettre le second guide à languettes contre la garde, le cas échéant.

Vous pouvez acheter d'autres guides biseautés modèle RA1187 chez votre détaillant Bosch.

AVERTISSEMENT

Ne lâchez jamais la pièce à travailler pendant le toupillage

avant que la coupe ne soit terminée et que la pièce à travailler ne soit complètement dégagée de la fraise. De telles mesures de sécurité préventives réduisent le risque de blessure corporelle et/ou de dommages à la propriété.

• Les guides biseautés permettent de maintenir la pièce à travailler en position lors du toupillage sur une table à toupie.
• Ils ne sont pas conçus pour maintenir, à eux seuls, la pièce à travailler lorsque cette pièce entre en contact avec la fraise ou à tout autre moment où la fraise est en rotation.

AVERTISSEMENT

Pour un toupillage de précision et un meilleur contrôle, la pièce

à travailler doit être maintenue contre le guide de la table à toupie lors du toupillage.

RÉGLAGE DU PAREMENT DU GUIDE (FIG. 23)

Les parements de gauche et de droite du guide sont fixés à la face frontale du guide de la table à toupie et ils peuvent être réglés vers l'intérieur ou l'extérieur par rapport à la fraise de la toupie afin d'obtenir le jeu qui convient pour les différentes tailles de fraise. Afin de bénéficier du meilleur soutien possible durant les manœuvres de toupillage, les parements du guide devraient être aussi près que possible de la fraise sans entrer en contact avec elle (la distance optimale est normalement d'environ 1/4 po de la fraise).

1. Desserrez les deux boutons de serrage au dos des parements du guide et faites glisser les parements vers l'intérieur ou l'extérieur par rapport à la fraise de la toupie selon le besoin.

AVERTISSEMENT

Veuillez toujours maintenir la pièce à travailler contre le guide

lorsque vous toupillez. De telles mesures de sécurité préventives augmentent la précision du toupillage et améliorent le contrôle de la pièce à travailler, réduisant ainsi le risque de blessure corporelle.

1. Une fois que les parements du guide sont à la position désirée, serrez les boutons de serrage À FOND.

Fonctionnement de la table à toupie

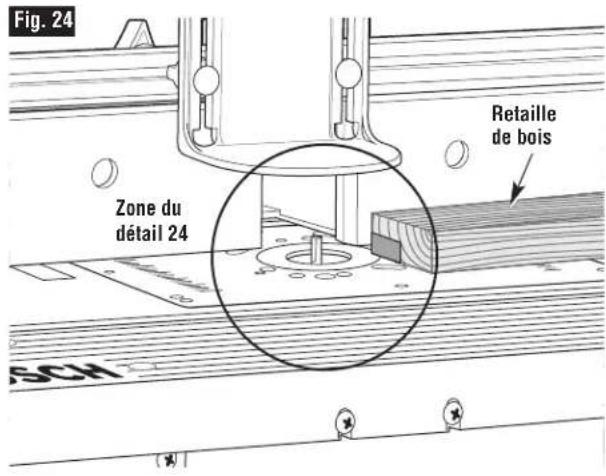

1. Choisissez une planche qui est lisse et droite, avec des bords bien carrés.

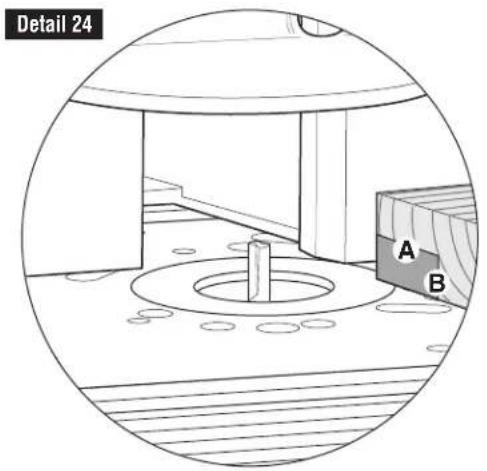

2. Marquez les lignes A et B au bout de la planche, comme illustré au détail 24.
3. La ligne A indique la hauteur de coupe souhaitée.
4. La ligne B indique la profondeur de coupe souhaitée. La zone délimitée par A et B et le bord de la planche est la zone qui sera découpée.
5. En suivant les instructions livrées avec votre toupie, réglez la hauteur de coupe de la toupie jusqu'à ce que le haut de la fraise de la toupie soit aligné avec la ligne A.
6. Si la profondeur de coupe souhaitée peut être effectuée en une seule passe, desserrez les boutons de serrage du guide et avancez ou reculez celui-ci jusqu'à ce que le bord de coupe le plus externe de la fraise de la toupie soit aligné avec la ligne B. Vous devrez peut-être repositionner le garde afin d'avoir un libre accès.

REMARQUE : Pour les coupes plus profondes, n'essayez PAS d'effectuer la coupe en une seule passée. Effectuez plusieurs coupes moins profondes, en avançant progressivement le guide vers l'arête jusqu'à ce que vous atteigniez la profondeur de coupe souhaitée.

1. Utilisez les échelles sur le dessus de la table pour aligner le guide, puis serrez À FOND les deux boutons de serrage du guide.

AVERTISSEMENT

Assurez-vous que le guide et le garde ne peuvent entrer en

contact avec la fraise de la toupie. Le non-respect de cette règle peut entraîner des dommages à la table à toupie ou provoquer des blessures corporelles.

1. Une fois que tous les réglages sont faits, vérifiez une deuxième fois afin de vous assurer que :
2. la toupie est SOLIDEMENT serrée dans sa base;
3. la fraise de la toupie est SOLIDEMENT serrée dans le collet de la toupie avec un engagement d'au moins 3/4 po dans le mandrin;
4. la base de la toupie est SOLIDEMENT serrée sur le dessus de la table de la toupie.
5. Retirez la planche de la table.

REMARQUE : Lorsque vous effectuez des réglages, utilisez une retaille de bois pour effectuer des coupes d'essai avant de pratiquer la coupe sur la pièce à travailler véritable.

Fonctionnement de la table à toupie

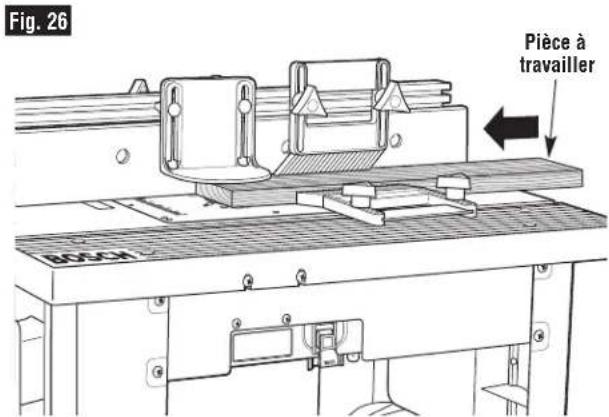

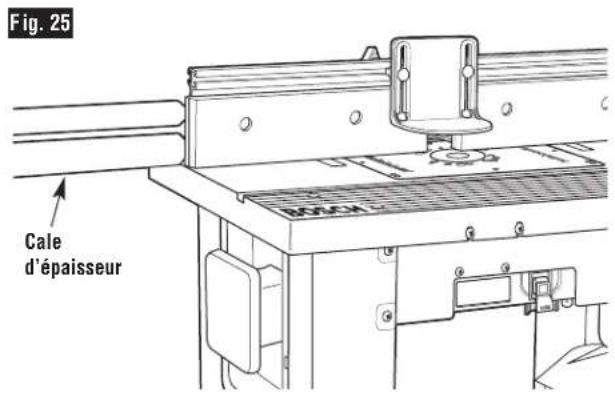

COUPE EN BORD OU ASSEMBLAGE (FIGS. 25 ET 26)

Pour un maximum de solidité et de précision, les planches qui doivent être assemblées doivent être lisses et d'équerre. Les bords devraient être d'équerre avec les surfaces de la pièce à travailler. Vous pouvez dresser les bords en utilisant la table à toupie avec une fraise à dents droites.

REMARQUE : La cale d'assemblage peut être utilisée afin d'assurer un soutien continu pour la pièce à travailler au fur et à mesure qu'elle dépasse la fraise de la toupie.

AVERTISSEMENT

Assurez-vous que le guide et le garde ne peuvent entrer en

contact avec la fraise de la toupie. Le non-respect de cette règle peut entraîner des dommages à la table à toupie ou provoquer des blessures corporelles.

1. Desserrez les boutons de blocage sur le guide de gauche qui vous fait face.
2. Alignez la fente de la/des cale(s) d'épaisseur avec les trous du guide qui vous fait face, puis faites glisser la/les cale(s) d'épaisseur entre le guide et le guide de gauche qui vous fait face (Fig. 25).

Utilisez une cale pour une coupe de 1/16 po, ou deux cales pour une coupe de 1/8 po.

1. Installez une fraise à dents droites sur la toupie.
2. Positionnez les parements du guide de manière à ce qu'il y ait un dégagement de 1/4 po par rapport à la fraise.
3. Serrez les quatre boutons de serrage qui maintiennent les parements du guide en place.
4. Placez une règle ou un morceau de bois droit sur la table, de sorte qu'il repose contre le parement du guide de gauche.
5. Reculez le guide jusqu'à ce que la règle soit alignée avec le bord de coupe de la fraise tout en restant en contact avec le parement du guide de gauche.
6. Serrez les boutons de serrage.
7. Enlevez la règle ou la planche.
8. Réglez la hauteur de la fraise de manière à ce qu'elle coupe sur toute l'épaisseur de la pièce à travailler.
9. Mettez en place les guides biseautés, le cas échéant. Consultez la section « TOUPILLAGE À L'AIDE DES GUIDES BISEAUTÉS » à la page 59.
10. Enlevez la planche de la table et abaissez le garde supérieur en position de fonctionnement. Serrez À FOND les boutons de serrage du garde.

REMARQUE : Lorsque vous effectuez des réglages, utilisez une retaille de bois pour faire des coupes d'essai avant d'effectuer la coupe sur la pièce réelle à travailler.

1. Assurez-vous que non seulement la toupie, mais aussi la boîte de l'interrupteur, sont à l'ARRÊT, puis branchez la toupie dans la boîte de l'interrupteur.

1. Tout en tenant fermement une retaille de bois contre le guide et en l'appuyant contre la table de la toupie, faites avancer une retaille de bois vers la mèche dans le sens de la flèche à la Fig. 26.
2. À l'aide de la boîte de commutation, mettez la toupie à l'ARRÊT. Si vous devez effectuer des réglages, débranchez le cordon d'alimentation et répétez les étapes 6 à 11 jusqu'à ce que tous les réglages soient corrects. Une fois que vous êtes satisfait de tous les réglages, effectuez la coupe sur la pièce à travailler véritable.

Fonctionnement de la table à toupie

COUPE EN BORD AVEC DES FRAISES DE TOUPIE NON-PILOTÉE (FIGS. 27 ET 28)

AVERTISSEMENT

Débranchez la toupie de l'alimentation électrique avant de faire

des réglages ou de changer d'accessoire. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil.

REMARQUE : Si la cale d'assemblage est installée, retirez-la avant de continuer.

Lorsque vous utilisez des fraises à toupie SANS AVANT-TROUS, le guide sert à déterminer la profondeur de coupe. Pour les coupes profondes, n'essayez pas d'effectuer la profondeur de coupe totale en une seule fois. Répétez la coupe, en effectuant plusieurs coupes plus petites.

1. Posez la fraise souhaitée dans la toupie.
2. Suivez les instructions données à la page 60 pour régler la profondeur et la hauteur de coupe souhaitées (Fig. 27). Assurez-vous que le guide et la toupie sont SOLIDEMENT en place.
3. Mettez en position les deux parements de guide afin qu'il y ait un dégagement de 1/4 po autour de la fraise.
4. Serrez les quatre boutons de serrage qui maintiennent les parements du guide en place.
5. Mettez en place les guides biseautés, le cas échéant. Consultez TOUPILLAGE À L'AIDE DES GUIDES BISEAUTÉS à la page 59.
6. Retirez la planche de la table et abaissez le garde supérieur à la position de fonctionnement. Serrez À FOND les boutons de serrage.

REMARQUE : Lorsque vous effectuez des réglages, utilisez une retaille de bois pour effectuer une coupe d'essai avant d'effectuer la coupe sur la pièce à travailler véritable.

1. Assurez-vous que non seulement la toupie mais aussi la boîte de commutation sont à l'ARRÊT, puis branchez la toupie dans la boîte de l'interrupteur.
2. Tout en tenant fermement une retaille de bois contre le guide et en l'appuyant contre la table de la toupie, faites avancer une retaille de bois vers la fraise dans la direction de la flèche à la Fig. 28.
3. À l'aide de la boîte de commutation, mettez la toupie à l'ARRÊT. Si des réglages sont nécessaires, débranchez le cordon d'alimentation et répétez les étapes 2 à 8 jusqu'à ce que tous les réglages soient corrects. Une fois que vous êtes satisfait de tous les réglages, effectuez la coupe sur la pièce à travailler.

Fig. 27

Fig. 28

Fonctionnement de la table à toupie

COUPE EN BORD AVEC DES FRAISES DE TOUPIE À AVANT-TROU (FIGS. 29 ET 30)

AVERTISSEMENT

Débranchez la toupie de l'alimentation électrique avant de

faire des réglages ou de changer d'accessoire. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil.

REMARQUE : Si la cale d'assemblage est installée, retirez-la avant de continuer.

1. Installez la fraise à avant-trous souhaitée dans la toupie.
2. Suivez les instructions données à la page 60 pour régler la hauteur de coupe souhaitée (Fig. 29). Assurez-vous que la toupie est SOLIDEMENT en place.
3. Réglez le dos du guide de la table de la toupie juste assez pour que l'avant-trou sur la fraise de la toupie détermine la profondeur de coupe. L'avant-trou de la fraise de la toupie devrait à peine dépasser les parements du guide. Serrez les boutons de serrage du guide À FOND.
4. Mettez en position les parements du guide afin qu'il y ait un dégagement de 1/4 po autour de la fraise.
5. Serrez les quatre boutons de serrage qui maintiennent les parements du guide en place.
6. Retirez la planche de la table et abaissez le garde supérieur à la position de fonctionnement. Serrez À FOND les boutons de serrage.

REMARQUE : Lorsque vous effectuez des réglages, utilisez une retaille de bois pour effectuer une coupe d'essai avant d'effectuer la coupe sur la pièce à travailler.

1. Assurez-vous que non seulement la toupie mais aussi la boîte de commutation sont à l'ARRÊT, puis branchez la toupie dans la boîte de l'interrupteur.
2. Tout en tenant fermement une retaille de bois contre le guide et en l'appuyant contre la table de la toupie, faites avancer une retaille de bois vers la fraise dans la direction de la flèche à la Fig. 30.
3. À l'aide de la boîte de commutation, mettez la toupie à l'ARRÊT. Si des réglages sont nécessaires, débranchez le cordon d'alimentation et répétez les étapes 2 à 8 jusqu'à ce que tous les réglages soient corrects. Une fois que vous êtes satisfait de tous les réglages, effectuez la coupe sur la pièce à travailler.

Fig. 29

Fig. 30

Fonctionnement de la table à toupie

RAINURAGE, GOUGEAGE ET NERVURAGE (FIGS. 31 ET 32)

AVERTISSEMENT

Débranchez la toupie de l'alimentation électrique avant de faire

des réglages ou de changer d'accessoire. De telles mesures de sécurité préventives réduisent le risque d'une mise en marche involontaire de l'outil.

REMARQUE : Si la cale d'assemblage est installée, retirez-la avant de continuer.

Lorsque vous toupillez, il est recommandé d'utiliser des guides biseautés et un pouvoir.

Pour de meilleurs résultats et un maximum de précision, le côté de la pièce à travailler qui s'appuiera contre le guide doit être d'équerre et droit.

Si vous utilisez un aspirateur à eaux/poussières, il faut le brancher à l'orifice prévu à cet effet au dos du meuble de la table.

1. Installez la fraise de coupe en bout souhaitée dans la toupie.
2. Suivez les instructions en page 60 pour régler la profondeur et la hauteur de coupe souhaitées (Fig. 31). Assurez-vous que le guide et la toupie sont SOLIDEMENT en place.

IMPORTANT : Pour les coupes profondes, n'essayez pas de couper la profondeur totale (déterminée par la hauteur de la fraise de la toupie) en une seule passe. Répétez la coupe, en effectuant des coupes plus petites jusqu'à ce que vous atteigniez la profondeur de coupe souhaitée.

1. Mettez en position les parements du guide de façon à ce qu'ils offrent un soutien continu à la pièce à travailler.
2. Serrez les quatre boutons de serrage qui maintiennent les parements du guide en place.
3. Mettez en place les guides biseautés, le cas échéant. Consultez TOUPILLAGE À L'AIDE DES GUIDES BISEAUTÉS à la page 59.
4. Retirez la planche de la table et abaissez le garde supérieur à la position de fonctionnement. Serrez À FOND les boutons de serrage.

REMARQUE : Lorsque vous effectuez des réglages, utilisez une retaille de bois pour effectuer une coupe d'essai avant d'effectuer la coupe sur la pièce à travailler véritable.

1. Assurez-vous que non seulement la toupie mais aussi la boîte de commutation sont à l'ARRÊT, puis branchez la toupie dans la boîte de l'interrupteur.

Fig. 31 Emplacement de la coupe

Fig. 32

1. Tout en tenant fermement une retaille de bois contre le guide et en l'appuyant contre la table de la toupie, faites avancer une retaille de bois vers la fraise dans la direction de la flèche à la figure 32.
2. À l'aide de la boîte de commutation, mettez la toupie à l'ARRÊT. Si des réglages sont nécessaires, débranchez le cordon d'alimentation et répétez les étapes 2 à 8 jusqu'à ce que tous les réglages soient corrects. Une fois que vous êtes satisfait de tous les réglages, effectuez la coupe sur la pièce à travailler.

Fonctionnement de la table à toupie

UTILISATION DE LA GOUPILLE DE DÉMARRAGE POUR LA FORMATION DES BORDS DE COURBE

La goupille de démarrage (20) est utilisée au lieu de la cloison pour les opérations qui nécessitent la taille des profils courbes de la pièce. Elle doit être utilisée seulement avec les fraises qui possèdent des paliers pilotes. Vissez le taquet de départ dans le trou taraudé de la plaque de montage et fixez solidement à l'aide d'un tournevis pour écrou à fente (Fig. 33).

Attacher le protecteur (21) de la goupille de démarrage à la plaque de montage en vissant une vis à métaux à tête bombée n° 10-32 x 3/8 po (22) dans le trou du montant du protecteur et dans le trou fileté de la plaque de montage. Alignez la garde au trou de la plaque de montage de manière à ce qu'elle soit au-dessus de la fraise et fixez solidement la garde en place.

Utilisez toujours le protecteur de la goupille de démarrage pour toupiller avec la goupille de démarrage. Lors de l'utilisation de la goupille de démarrage, le sens de l'avance de la pièce est toujours de droite à gauche devant la fraise (Fig. 34). - Réglez la pièce contre l'avant de la goupille de démarrage et basculez-la lentement dans la fraise. - Pendant le toupillage, assurez-vous que la pièce est toujours en contact avec le palier pilote de la lame.

AVERTISSEMENT

Utilisez le garde du taquet de démarrage pour ce type

d'opération. N'essayez pas de toupiller de toutes petites pièces. Éloignez les doigts de la fraise en rotation.

Fig. 34

UTILISATION D'UN GUIDE D'ONGLET (non fourni)

On peut se servir de la fente prévue pour guide d'onglet en aluminium avec la plupart des guides d'onglet de banc de scie qui mesurent 3/4 po de largeur x 3/8 po de profondeur.

REMARQUE : Pour tous les toupillages qui exigent l'utilisation d'un guide d'onglet avec le guide de la table à toupie, assurez-vous d'aligner ce dernier avec la fente du guide d'onglet dans la table à toupie avant d'effectuer une coupe quelconque. On peut couper des onglets en desserrant le bouton sur la tête du rapporteur d'angles, en tournant la tête du rapporteur d'angles à 60° dans un sens ou dans l'autre et en resserrant le bouton de la tête du rapporteur d'angles.

Fig. 35

INSTRUCTIONS IMPORTANTES

DE SÉCURITÉ
