Tipo de producto	Mesa para fresadora
Marca	Bosch
Modelo	RA1181
Alimentación	120 V, 15 A (interruptor integrado)
Material de la mesa	Aluminio fundido
Dimensiones de la mesa	Aprox. 29 x 18,25 pulgadas (736 x 464 mm)
Altura	Aprox. 36 pulgadas (915 mm) con patas
Peso	Aprox. 24 kg (53 lb)
Funciones principales	Guía paralela, interruptor de seguridad con llave, colector de polvo (2,5 pulgadas), anillos de inserción intercambiables (1, 2, 2,75 pulgadas), guías biseladas, pasador de arranque, ranura para guía de ingletes
Capacidad máxima de corte	3,5 pulgadas (89 mm) de diámetro de fresa
Mantenimiento y limpieza	Limpiar regularmente la acumulación de aserrín debajo del capó y la protección; usar una aspiradora; mantener el área de trabajo limpia.
Seguridad	Interruptor con llave de bloqueo, disyuntor reajustable, guía superior, protección contra arranques accidentales
Piezas de repuesto y reparabilidad	Piezas de repuesto disponibles a través del servicio al cliente de Bosch (1-877-BOSCH99)
Compatibilidad	Compatible con la mayoría de las fresadoras Bosch y de otras marcas mediante placa adaptadora RA1186
Garantía	Consulte la documentación para obtener más detalles.

Preguntas frecuentes - RA1181 BOSCH

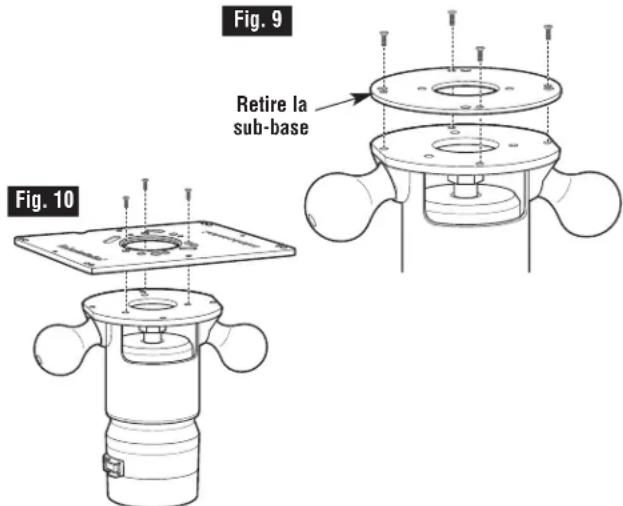

¿Cómo instalar mi fresadora en la mesa RA1181?

Desconecte la fresadora. Retire la sub-base de plástico. Alinee la placa de montaje con los orificios correspondientes a su modelo (consulte la tabla en la página 48). Fije la fresadora con los tornillos y tuercas proporcionados. Apriete firmemente, luego instale la placa en la mesa y ajuste el nivel con los tornillos de nivelación.

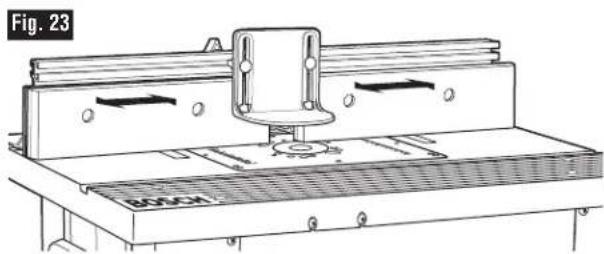

¿Cómo ajustar la guía paralela?

Afloje los grandes botones de sujeción debajo de la guía. Deslice la guía a la posición deseada utilizando las graduaciones en la mesa. Apriete los botones por completo. Use los revestimientos para reducir el espacio alrededor de la fresa (aproximadamente 1/4 de pulgada).

¿Cómo cambiar el anillo de inserción?

Asegúrese de que la fresadora esté desconectada. Elija el anillo adecuado al diámetro de la fresa (1, 2 o 2,75 pulgadas). Presione el anillo en el orificio de la placa de montaje hasta que encaje. Para retirarlo, tire suavemente de las lengüetas.

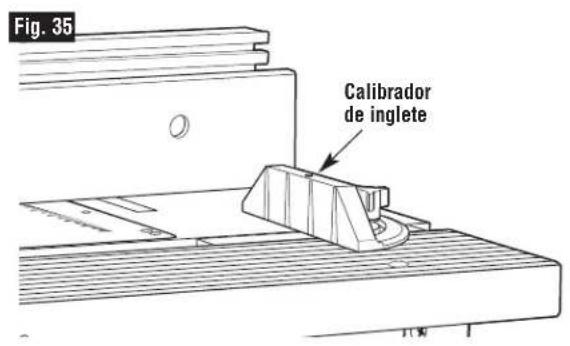

¿Puedo usar una guía de ingletes?

Sí, la mesa está equipada con una ranura para guía de ingletes estándar de 3/4 de pulgada de ancho y 3/8 de pulgada de profundidad. Úsela con una guía de ingletes adecuada. Para cortes de inglete, ajuste el ángulo en el transportador de la guía.

¿Cómo usar la llave de bloqueo del interruptor?

Inserte completamente la llave amarilla en la palanca roja para desbloquear el interruptor. Levante la palanca para encender. Para bloquear, baje la palanca y retire la llave. Guárdela fuera del alcance de los niños.

¿Cómo conectar una aspiradora?

Utilice el orificio de 2,5 pulgadas en la parte posterior de la guía o del capó. Conecte la manguera de la aspiradora. También puede conectar la aspiradora al tomacorriente auxiliar del interruptor, sin exceder 15 A en total.

¿Qué hacer si el interruptor se dispara?

Ponga el interruptor en APAGADO y desconecte. Verifique la causa de la sobrecarga (demasiados accesorios, corte demasiado agresivo). Corrija el problema, luego presione el botón de reinicio del disyuntor antes de reiniciar.

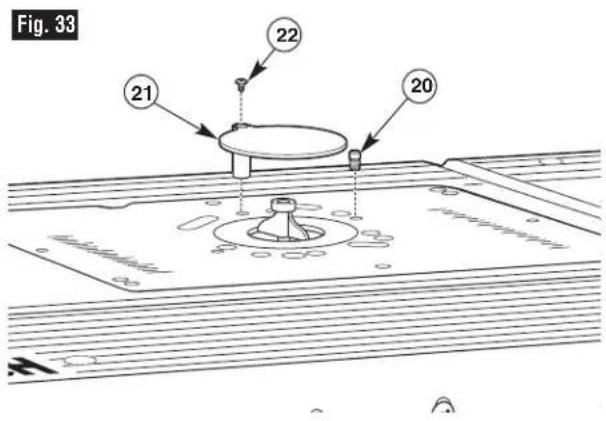

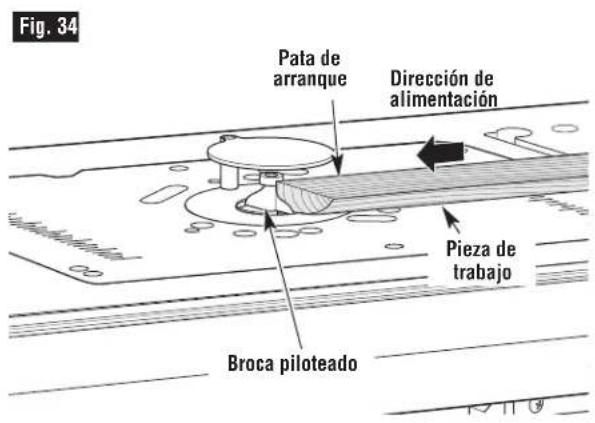

¿Cómo usar el pasador de arranque?

Instale el pasador en el orificio roscado de la placa de montaje y fije el protector. Úselo con fresas de cojinete piloto. Coloque la pieza contra el pasador y balancéela lentamente hacia la fresa, manteniendo el contacto con el cojinete.

¿Cuáles son los consejos de seguridad importantes?

Use siempre gafas de seguridad. No use ropa holgada. Mantenga las manos alejadas de la fresa. Use empujadores para piezas pequeñas. No fuerce el corte. Desconecte la fresadora antes de cualquier ajuste.

¿Cómo mantener la mesa para fresadora?

Limpie regularmente el aserrín debajo del capó y la protección. Verifique el apriete de las fijaciones. Lubrique las piezas móviles si es necesario. Guarde la mesa en un lugar seco. Reemplace las piezas desgastadas con piezas originales Bosch.

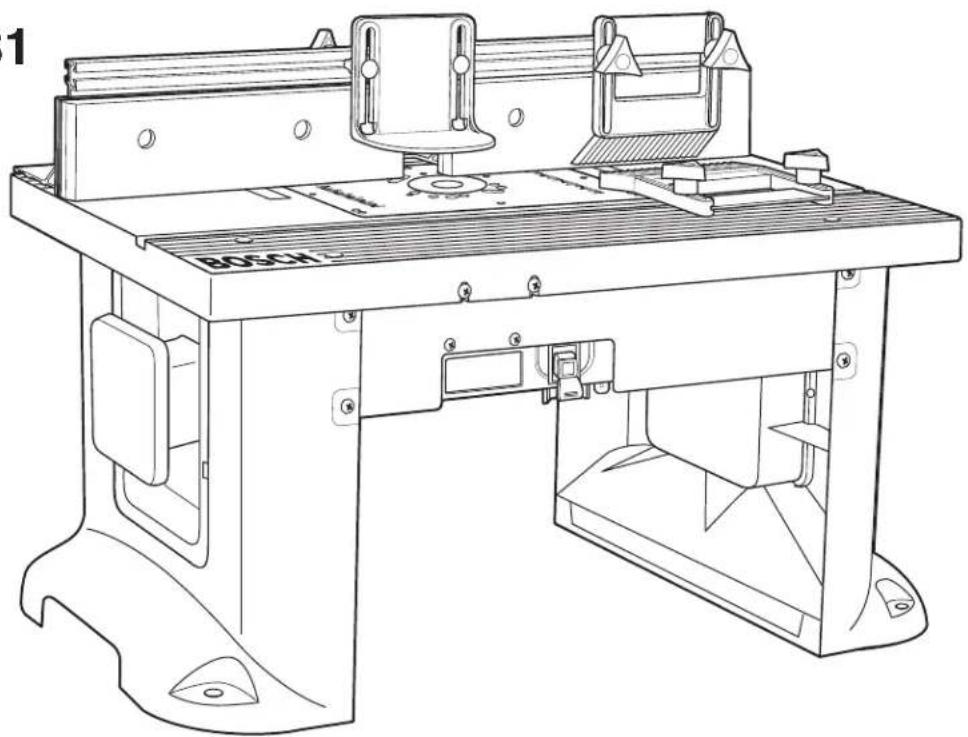

MANUAL DE USUARIO RA1181 BOSCH

Instrucciones de funcionamiento y seguridad

RA1181

BOSCH

Información para el consumidor

Información para el consumidor

Número gratuito:

1-877-BOSCH99 (1-877-267-2499) http://www.boschtools.com

Para inglés

Ver página 2

Montaje: páginas 66-70, mesa de fresado

74-84

Lista de piezas

Operación: páginas 70-73, mesa de fresado

85-96

Normas de seguridad para herramientas mecánicas

ADVERTENCIA

Lea atentamente el manual de su fresadora y estas instrucciones. El incumplimiento de todas las instrucciones indicadas a continuación puede dar lugar a lesiones personales graves.

CONSERVE ESTAS INSTRUCCIONES

Área de trabajo

Mantenga el área de trabajo limpia y bien iluminada. Las mesas desordenadas y las áreas oscuras invitan a que ocurran accidentes.

No utilice herramientas mecánicas en atmósferas explosivas, tales como las existentes en presencia de líquidos, gases o polvos inflamables. Las herramientas mecánicas generan chispas y estas pueden dar lugar a la ignición del polvo. Mantenga a las personas que se encuentren presentes, a los niños y a los visitantes alejados al utilizar una herramienta mecánica. Las distracciones pueden hacer que usted pierda el control.

Seguridad eléctrica

Suministrar la energía a la herramienta. Los guantes de goma para electricista y el calzado antideslizante aumentan más la seguridad personal.

No exponga las herramientas mecánicas a la lluvia ni a situaciones húmedas. La entrada de agua en una herramienta mecánica aumenta el riesgo de que se produzcan sacudidas eléctricas.

No abuse del cordón. Nunca use el cordón para llevar las herramientas ni para sacar el enchufe de un tomacorriente. Mantenga el cordón alejado del calor, el aceite, los bordes afilados o las piezas móviles. Cambie los cordones dañados inmediatamente. Los cordones dañados aumentan el riesgo de que se produzcan sacudidas eléctricas.

Al utilizar una herramienta mecánica a la intemperie, utilice un cordón de extensión para intemperie marcado "W-A" o "W". Estos cordones tienen capacidad nominal para uso a la intemperie y reducen el riesgo de que se produzcan sacudidas eléctricas. Consulte "Información importante para cordones de provisión" en el manual del operador de su fresadora.

Seguridad personal

Las herramientas con conexión a tierra deben enchufarse en un tomacorriente instalado y conectado a tierra adecuadamente, de acuerdo con todos los códigos y ordenanzas. Nunca quite el terminal de conexión a tierra ni modifique el enchufe de ninguna forma. No utilice enchufes adaptadores.

Consulte a un electricista calificado si tiene dudas sobre si el tomacorriente está conectado a tierra adecuadamente. En

caso de que las herramientas tengan algún funcionamiento anormal, manténgase alerta, fije en lo que está haciendo y use el sentido común cuando utilice una herramienta mecánica.

una ruta de resistencia baja para transportar la electricidad. No use la herramienta cuando esté cansado o se encuentre bajo la influencia de drogas, alcohol o medicamentos. La conexión incorrecta a tierra puede dar lugar a sacudidas eléctricas, quemaduras o electrocución. Las herramientas del momento de distracción al utilizar herramientas mecánicas con conexión a tierra están equipadas con un cordón de tres conductores para dar lugar a lesiones personales graves.

tores y enchufes del tipo de tres terminales. Antes de encender la herramienta, asegúrese de que la tensión del tomacorriente suministrada se encuentre dentro del margen de la tensión especificada en la placa del fabricante. No utilice herramientas con capacidad nominal AC solamente ("AC only") con una fuente de energía DC. El llevar las herramientas con

da en la placa del fabricante. No utilice herramientas con capacidad nominal AC solamente ("AC only") con una fuente de energía DC. Asegúrese de que el interruptor esté en la posición "OFF" (apagado) antes de enchufar la herramienta. El llevar las herramientas con

Las herramientas con aislamiento doble están equipadas con un enchufe polarizado (un terminal es más ancho que el otro). Este enchufe entrará en un tomacorriente polarizado solamente de una manera. Si el enchufe no entra completamente en el tomacorriente, déle la vuelta. Si sigue sin encajar, póngase en contacto con un electricista competente para instalar un tomacorriente polarizado. No haga ningún tipo de cambio en el enchufe. El aislamiento doble elimina la necesidad del sistema de cordón de energía de tres hilos con conexión a tierra y la fuente de energía conectada a tierra. Antes de encender la herramienta, asegúrese de que la tensión del tomacorriente suministrada se encuentre dentro del margen de la tensión especificada en la placa del fabricante. No utilice herramientas con capacidad nominal AC solamente ("AC only") con una fuente de energía DC. Asegúrese de que el interruptor esté en la posición "OFF" (apagado) antes de enchufar la herramienta. El llevar las herramientas con

cambio en el enchufe. El aislamiento doble elimina la necesidad del sistema de cordón de energía de tres hilos con conexión a tierra y la fuente de energía conectada a tierra. Antes de encender la herramienta, asegúrese de que la tensión del tomacorriente suministrada se encuentre dentro del margen de la tensión especificada en la placa del fabricante. No utilice herramientas con capacidad nominal AC solamente ("AC only") con una fuente de energía DC. Asegúrese de que el interruptor esté en la posición "OFF" (apagado) antes de enchufar la herramienta. El llevar las herramientas con

especificada en la placa del fabricante. No utilice herramientas con capacidad nominal AC solamente ("AC only") con una fuente de energía DC. Utilice gafas de seguridad (protección para la cabeza): Utilice gafas de seguridad (deben cumplir con el estándar Z87.1 de

fue de eno mo. Utilice calzado antideslizante y un casco si es apropiado. Utilice una máscara para la cara o para evitar el polvo si la operación de corte produce polvo, y protección para los oídos (tapones u orejeras) durante periodos

das eléctricas si su cuerpo está conectado a tierra. Si la utilización de la herramienta mecánica en lugares húmedos es inevitable, se debe usar un interruptor de circuito para fallos a tierra para

Normas de seguridad para herramientas mecánicas

Utilización y cuidado de las herramientas. Toda alteración o modificación constituye un uso incorrecto. Utilice abrazaderas u otro modo práctico de fijar y soportar la pieza de trabajo a una plataforma estable. Sujete la pieza de trabajo con la mano o contra el cuerpo resulta inestable y puede provocar la pérdida de control. No fuerce la herramienta. Use la herramienta correcta para la aplicación que desea. La herramienta correcta hará el trabajo mejor y con más seguridad a la capacidad nominal para la que fue diseñada. No utilice la herramienta si el interruptor no la enciende o apaga. Toda herramienta que no se pueda controlar con el interruptor es peligrosa y debe ser reparada. Desconecte el enchufe de la fuente de energía antes de realizar ajustes, cambiar accesorios o almacenar la herramienta. Tales medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta accidentalmente. Guarde las herramientas fuera del alcance de los niños y de otras personas no capacitadas. Las herramientas son peligrosas en las manos de usuarios no entrenados. Mantenga las herramientas de corte afiladas y limpias. Las herramientas mantenidas adecuadamente, con bordes de corte afilados, tienen menos probabilidades de atascarse y son más fáciles de controlar. Utilice únicamente accesorios que estén recomendados por el fabricante de su modelo. Los accesorios que pueden ser adecuados para una herramienta pueden volverse peligrosos cuando se utilizan en otra herramienta.

Servicio

El servicio de ajustes y reparaciones de una herramienta debe ser realizado únicamente por personal de servicio competente. El servicio o mantenimiento realizado por personal no competente podría ocasionar un peligro de lesiones. Al realizar servicio de ajustes y reparaciones de una herramienta, utilice únicamente piezas de repuesto idénticas. El uso de piezas no autorizadas o el incumplimiento de las instrucciones de mantenimiento puede ocasionar un peligro de sacudidas eléctricas o lesiones. Ciertos agentes de limpieza, tales como gasolina, tetracloruro de carbono, amoníaco, etc., pueden dañar las piezas de plástico. Mantenga los protectores de seguridad en su lugar. Mantenga los protectores de seguridad en orden, ajustados y alineados correctamente. Por ejemplo: los cables internos pueden colocarse mal o pellizcarse, los resortes de retorno de los protectores de seguridad pueden montarse inadecuadamente. Nunca deje las herramientas sin vigilancia. Apague la corriente. No se aleje de la herramienta hasta que se haya detenido por completo.

Instrucciones adicionales de seguridad para la mesa de fresado

Levante la mesa de fresado solo de los bordes. Levantar la mesa de otra superficie puede provocar lesiones personales.

No utilice la mesa de fresado hasta que se hayan completado todos los pasos de montaje y de instalación. Antes de cada uso, verifique que las fijaciones y las abrazaderas de la fresadora estén ajustadas. Una mesa o fresadora flojas son inestables y pueden moverse durante el uso, lo que puede ocasionar daños a la propiedad o lesiones personales graves.

Desconecte la fresadora de la fuente de energía antes de instalar la fresadora en la mesa, efectuar ajustes, cambiar accesorios, quitar la fresadora de la mesa, realizar mantenimiento o almacenar la herramienta. Dichas medidas de seguridad reducen el riesgo de un accionamiento accidental de la herramienta.

No enchufe el cable de energía del motor de la fresadora en un tomacorriente de pared común. Siempre enchufe el cable de la fresadora en la caja del interruptor de la mesa de fresado. Los interruptores y controles de las herramientas eléctricas deben hallarse a su alcance en situaciones de emergencia.

No toque con los dedos las terminales del enchufe cuando instale o quite el enchufe del tomacorriente. Riesgo de descarga eléctrica.

Antes de conectar la fresadora o aspiradora a la caja del interruptor de la mesa de fresado, verifique que la fresadora o el interruptor de la aspiradora estén apagados y que la caja del interruptor de la mesa de fresado se encuentre desenchufada. Dichas medidas de seguridad reducen el riesgo de un accionamiento accidental de la herramienta.

Antes de utilizar la mesa de fresado, verifique que la fresadora esté bien sujeta a la base de la mesa de fresado. Mientras trabaja, verifique periódicamente que las abrazaderas de sujeción de la base de la fresadora estén bien fijas. Las vibraciones de las operaciones de corte pueden aflojar las abrazaderas del motor de la fresadora y este pueda caerse de la mesa.

Antes de comenzar a trabajar, verifique que los cables de energía de los accesorios de la fresadora, la caja del interruptor y el cable de extensión no puedan entrar en contacto con la fresadora o con cualquier pieza en movimiento de la fresadora. Dichas medidas de seguridad reducen el riesgo de lesiones debido a la pérdida de control.

No utilice la mesa de fresado sin la protección superior a menos que sea necesario para una operación de corte en particular.

Vuelva a colocar la protección inmediatamente después de finalizar la operación de corte. Quite todo el polvillo, astillas y otras partículas extrañas que puedan afectar su función. La protección ayuda a que las manos no entren en contacto accidental con la broca giratoria.

No utilice brocas de un diámetro de corte que supere el orificio de espacio de la placa de inserción de la superficie de la mesa o de los anillos de inserción. La broca podrá entrar en contacto con las placas de inserción o anillos de inserción, lo que podrá arrojar fragmentos.

Nunca use brocas desafiladas o dañadas. Las brocas dañadas pueden saltar durante el uso. Las brocas desafiladas requieren más fuerza para empujar la pieza de trabajo, lo que puede provocar la rotura de la broca o el contragolpe del material.

Manipule las brocas afiladas con cuidado. Dichas medidas de seguridad reducen el riesgo de lesiones.

No modifique los anillos de inserción o los orificios de la broca de la placa de inserción. Coincida el diámetro de corte de la broca con el diámetro interno del anillo de inserción o del orificio de la broca de la placa de inserción de modo que la diferencia no sea menor a 1/16 de pulgada sobre un lado. Los anillos de inserción se utilizan para reducir el espacio entre el diámetro de corte de la broca y la mesa para que las piezas de trabajo reciban un soporte total de la mesa.

Instale la broca de acuerdo con las instrucciones del manual de la fresadora. Sujete firmemente la broca de la fresadora en el portabrocas antes de efectuar cortes. Sujetar la broca antes de efectuar los cortes reduce el riesgo de que esta se afloje durante el funcionamiento.

Nunca coloque los dedos cerca de una broca giratoria o bajo la protección cuando la fresadora se encuentre enchufada. Dichas medidas de seguridad reducen el riesgo de una lesión.

Nunca sostenga la pieza de trabajo en el lado de alimentación o de salida de la broca. Presionar la pieza de trabajo contra el lado de alimentación o de salida de la guía puede hacer que el material se trabe y provoque un contragolpe, lo que acercará su mano a la broca.

Controle la pieza de trabajo con la guía para mantener el control de la misma. No coloque la pieza de trabajo entre la broca de la fresadora y la guía cuando realice el fresado sobre los bordes. Esta colocación hará que el material se trabe, posiblemente provocando un contragolpe.

Sólo utilice las fresadoras para trabajo con madera, productos similares a la madera, plástico o laminados. No utilice la fresadora y la mesa de fresado para cortar metales o darles forma. Asegúrese de que la pieza de trabajo no contenga clavos u otros objetos duros. Cortar clavos puede provocar la pérdida de control de la herramienta o de la pieza de trabajo.

Nunca arranque la herramienta cuando la broca se encuentre bajo el material. El lado de corte de la broca puede engancharse al material, provocando la pérdida de control de la pieza de trabajo.

Alimente la pieza de trabajo solo en dirección opuesta a la rotación de la broca. No alimente la pieza de trabajo "de atrás hacia adelante" dentro de la broca. La broca gira en sentido contrario a las agujas del reloj observada desde la parte superior de la mesa. La alimentación "de atrás hacia adelante" hará que la pieza de trabajo "salte" sobre la broca, jalando la pieza de trabajo y posiblemente sus manos en dirección de la broca giratoria.

No alimente la pieza de trabajo dentro de la broca, donde se enrolle la mayor parte de la pieza de trabajo entre la guía y la broca. Esto crea una "trampa de guía", una situación peligrosa debido a que la broca queda expuesta. Esto hace que la pieza salte y se aleje de la superficie de la mesa, lo que podría provocar la pérdida de control durante el funcionamiento.

No corte material que se encuentre torcido, flojo o inestable. La mesa de fresado está diseñada para trabajar material plano y recto. Si el material está un poco torcido, pero aún así es estable, corte el material con el lado cóncavo contra la mesa o la guía. Cortar el material con el lado cóncavo hacia arriba o alejado de la guía puede provocar que el material torcido o flojo ruede y genere un contragolpe, en cuyo caso el usuario perdería el control.

Utilice soportes auxiliares de alimentación de entrada y salida para piezas de trabajo largas o anchas. Las piezas de trabajo largas o grandes sin un soporte adecuado pueden volcarse de la mesa o hacer que la mesa se vuelque.

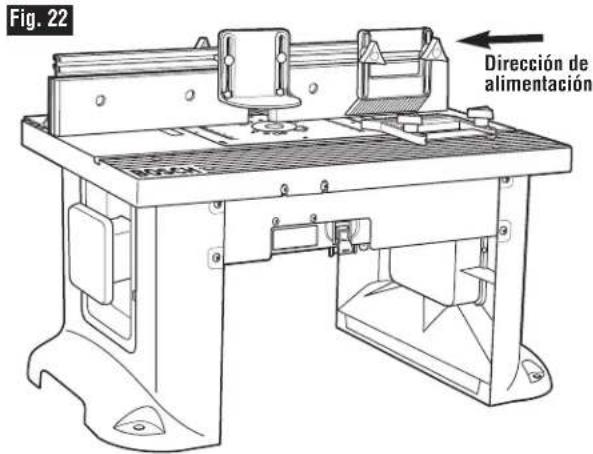

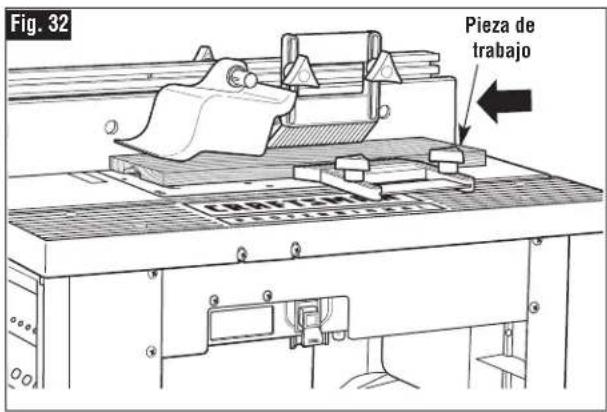

Utilice empujadores, tablas de biselado montadas en forma vertical u horizontal (varillas con resorte) y otros portapiezas para sostener la pieza de trabajo. Los empujadores, tablas de biselado y portapiezas eliminan la necesidad de sostener la pieza de trabajo cerca de la broca giratoria.

Cuando esté fresando, nunca suelte la pieza de trabajo hasta finalizar el corte y la pieza ya no toque la broca. Dichas medidas de seguridad reducen el riesgo de lesiones y daños a la propiedad. Las tablas de biselado ayudan a sostener la pieza de trabajo en su lugar cuando utiliza una mesa de fresado. No están diseñadas para sostener la pieza de trabajo en su lugar cuando la pieza de trabajo está en contacto con la broca, o en cualquier otro momento en que la broca está girando.

Siempre sostenga la pieza de trabajo contra la guía de la mesa de fresado cuando trabaje. Dichas medidas de precaución aumentan la precisión del fresado y mejoran el control de la pieza de trabajo, lo que reduce el riesgo de lesiones.

Nunca deje la fresadora sin atención cuando se encuentra funcionando o antes de que se detenga por completo. Dichas medidas de seguridad reducen el riesgo de lesiones y daños a la propiedad.

No utilice la mesa como un banco o superficie de trabajo. Utilizarla con un objetivo diferente al original puede provocarle daños y hacerla insegura durante el fresado.

Nunca se pare sobre la mesa ni la utilice como una escalera o andamio. La mesa podría inclinarse o la herramienta de corte podría contactarse accidentalmente.

Cuando realice un mantenimiento de la herramienta, solo utilice piezas de repuesto BOSCH. Siga las instrucciones de la Sección de Mantenimiento de este manual. El uso de piezas no autorizadas o no seguir las instrucciones de mantenimiento puede provocar lesiones personales.

Cierto polvo generado por el lijado, aserrado, amolado y taladrado mecánicos, y por otras actividades de construcción, contiene agentes químicos que se sabe que causan cáncer, defectos de nacimiento u otros daños reproductivos. Algunos ejemplos de estos agentes químicos son:

• Plomo de pinturas a base de plomo Sílice cristalina de ladrillos, cemento y otros productos de mampostería
• Arsénico y cromo de madera tratada químicamente

Su riesgo por causa de estas exposiciones varía, dependiendo de con cuánta frecuencia realice este tipo de trabajo. Para reducir su exposición a estos agentes químicos: trabaje en un área bien ventilada y con equipo de seguridad aprobado, como por ejemplo máscaras antipolvo que estén diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas.

Ubicación incorrecta de la guía y avance incorrecto de la pieza de trabajo

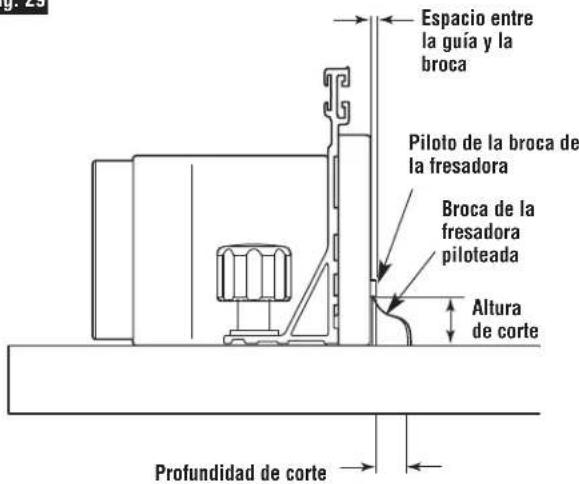

ADVERTENCIA: No alimente la pieza de trabajo cuando la mayor parte de la misma

se encuentre entre la guía y la broca. Esto crea una "trampa de la guía" que es peligrosa por dos razones:

• La parte frontal de la broca está expuesta durante la operación de corte (Fig. A).
• La broca puede realizar un "fresado concurrente", donde la broca ingresa a la pieza de trabajo en la misma dirección que la dirección de la alimentación. Es probable que esto ocasione que la pieza de trabajo se "monte" fuera del inserto y que se pierda el control durante la operación (Fig. A).

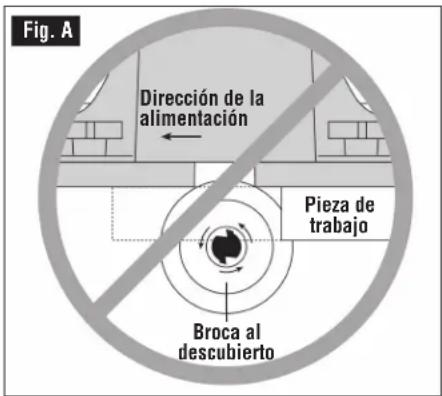

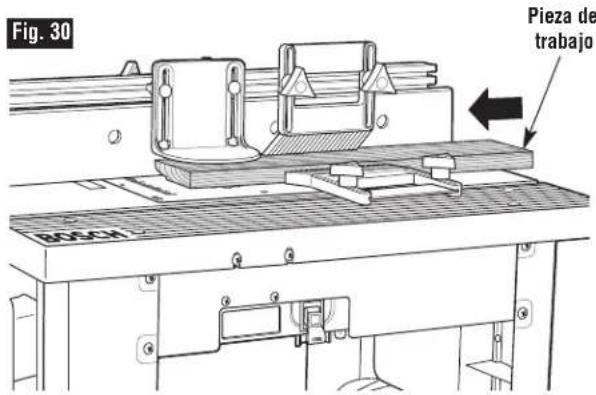

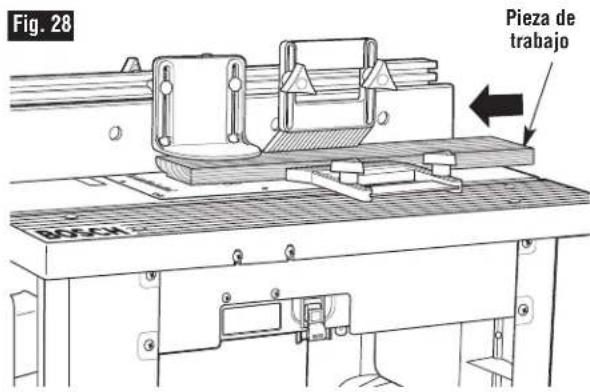

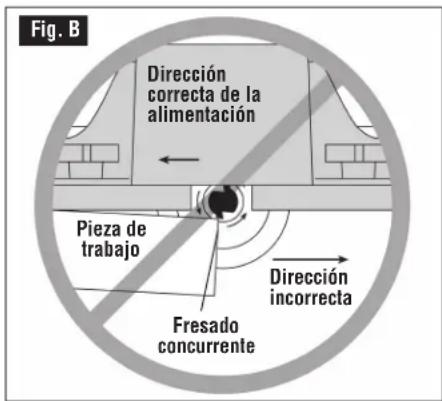

ADVERTENCIA: Alimente la pieza de trabajo solo contra la rotación de la broca.

No "retroalimente" el trabajo en la broca. La broca gira en dirección contraria a las agujas del reloj, como se ve desde la parte superior de la mesa. "Retroalimentar" el trabajo es peligroso por dos razones:

• Ocasiona un fresado concurrente donde la pieza de trabajo se podrá "montar" fuera de la mesa, en la dirección de la rotación de la broca, desplazando la pieza de trabajo, y posiblemente sus manos, en la rotación de la broca (Fig. B).
• Es fácil mantener la pieza de trabajo contra la cara de la guía, ya que la rotación de la broca desplazará la pieza de trabajo cuando el trabajo está.

Símbolos

IMPORTANTE: Es posible que algunos de los siguientes símbolos se usen en su herramienta. Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá usar la herramienta mejor y con más seguridad.

Símbolo Nombre Designación/explicación
V Volts Tensión (potencial)
A Ampere Corriente
Hz Hertz Frecuencia (ciclos porsegundo)
W Watt Potencia
kg Kilogramo	Peso
min Minuto Tiempo
s	Segundo	Tiempo
∅	Diámetro Tamaño de las brocas taladradoras, muelas, etc.
no Velocidad	sin energia Velocidad rotaconional sin energia
.../min	Revolución o alternación por minuto	Revolución, golpes, velocidad de superficie, orbitas, etc., por minuto
0 Posición "off" (apagado)	Velocidad cero, par motor cero...
1, 2, 3, ...	Graduaciones del selector	Graduaciones de velocidad, par motor, o posición Un número más alto significilla mayor velocidad
I, II, III,	Selector infinitamente variable con apagado	La velocidadurrenta desdela graduaciónde0
→	Flecha	Acción en la directionde la flecha
~	Corriente alterna	Tipo o una característica de corriente
=	Corrente continua	Tipo o una característica de corriente
~	Corrente alterna o continua	Tipo o una característica de corriente
□	Construcción de clase II	Designa las Herramentas de construedcción con aislamiento doble
⊕	Terminal de toma de tierra	Terminal de conexión atierra
△	Símbolo de advertencia	Alerta al usuario sobre mensajes de advertencia
	Sello RBRCTM de Ni-Cd	Designa el programa de reciclaje de baterías de Ni-Cd

Este símbolo indica que esta herramienta cumple con la norma mexicana oficial (NOM).

Este símbolo indica que esta herramienta está catalogada por Underwriters Laboratories y que Underwriters Laboratories la ha catalogado según las normas canadienses.

Este símbolo indica que esta herramienta está catalogada por la Canadian Standards Association.

Este símbolo indica que componentes de esta herramienta están reconocidos por Underwriters Laboratories y que Underwriters Laboratories la ha reconocido según las normas canadienses.

Información importante sobre los cables de extensión

ADVERTENCIA

Si se necesita un cable de extensión, se debe usar uno con conductores de

calibre adecuado que sea capaz de transportar la corriente necesaria para la herramienta. Esto evitará caídas de tensión excesivas, pérdida de potencia o recalentamiento. Las herramientas conectadas a tierra deben usar cables de extensión de 3 hilos que tengan enchufes de 3 terminales y receptáculos para 3 terminales.

NOTA: Cuanto mayor es el número de calibre, más delgado es el cable.

TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSIÓN HERRAMIENTAS DE 120 V CORRIENTE ALTERNA

Capacidad nominal en amperes de la herramipta	Tamaño del cordón en A.W.G.				Tamaños del cable en mm2
	Longitud del cordón en pies 25	50	100	150	Longitud del cordón en metros 15	30	60	120
3-6	18161614		0,75	0,75	1,52,5
6-8	18161412		0,75	1,02,54,0
8-10	18161412		0,75	1,02,54,0
10-12	161614121		02,54,0—
12-16	14	12	—	—	—	—	—	—

Lista de piezas

Consulte la lista de piezas y en las páginas 71-73.

ADVERTENCIA: Si falta alguna de las piezas, no intente armar, instalar o usar su mesa de fresado hasta que todas las piezas faltantes estén en sus manos o las haya reemplazado y su mesa de fresado esté armada en forma correcta y completa según lo indicado en este manual. - Para piezas faltantes o si necesita asistencia técnica, llame al 1-877-BOSCH99 (877-267-2499). - A fin de simplificar el trabajo manual y de minimizar el riesgo de daños que puedan ocurrir durante el envío, la

mesa de fresado viene casi totalmente desensamblada. Observe que el interruptor y algunos sujetadores fueron ensamblados previamente para poder la identificación e instalación.

• Separe todas las piezas de los materiales de empaque y compruebe cada pieza comparándola con las ilustraciones y la lista de piezas, para así asegurarse de que se hayan incluido todas las piezas. Hágalo antes de desechar cualquiera de los materiales de embalaje.

Clave No.	Descripción	Cantidad
COMPONENTES DE LA MESA DE FRESADO

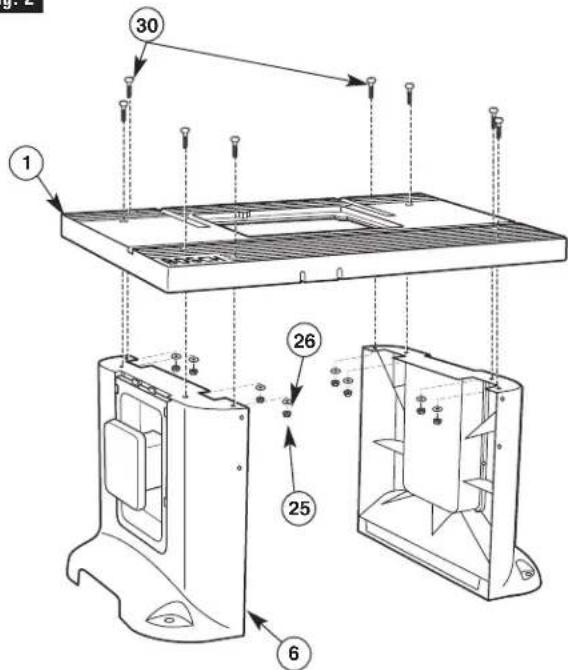

1	Supeficie de la mesa de fresado	1

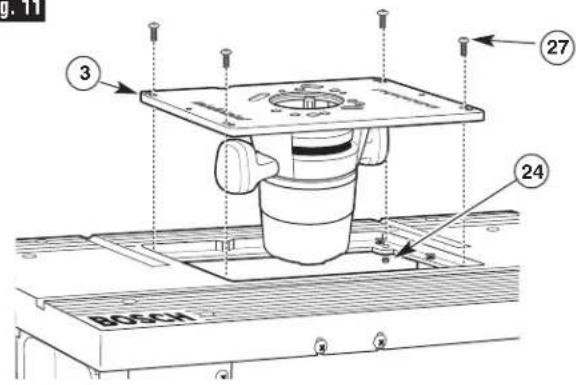

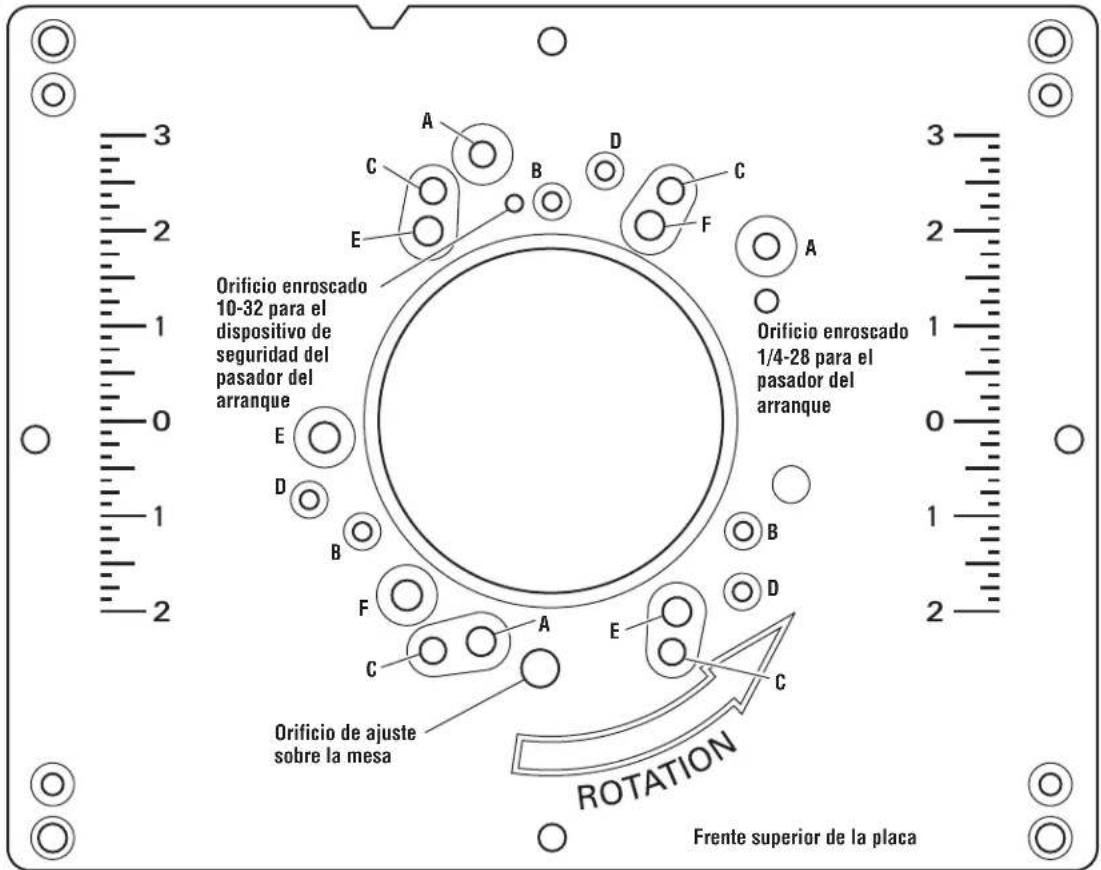

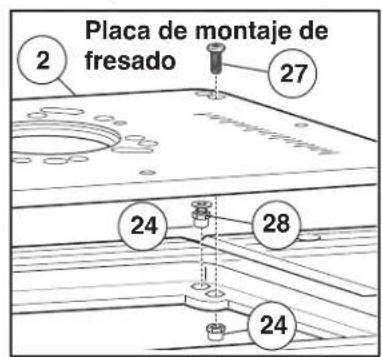

2	Placa de montaje de fresado	1

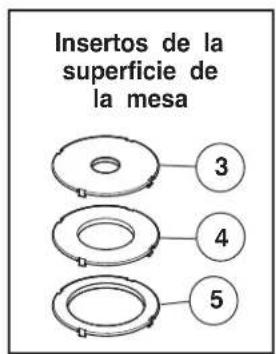

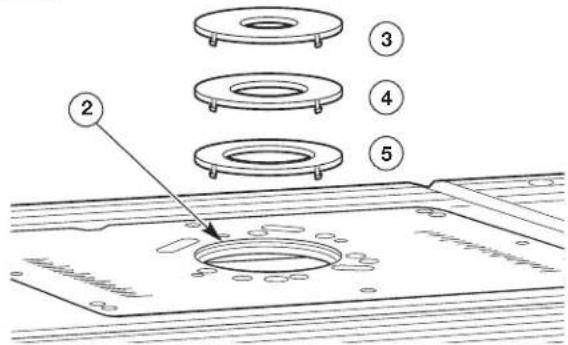

3	Inserto de la superficie de la mesa con diam. del orificio de 1"	1
4	Inserto de la superficie de la mesa con diam. del orificio de 2"	1
5	Inserto de la superficie de la mesa con diam. del orificio de 2 3/4"	1
6	Pata de mesa	2
7	Panel de almacenimiento de las patas	1
8	Panel de envoltura del cable de las patas	1

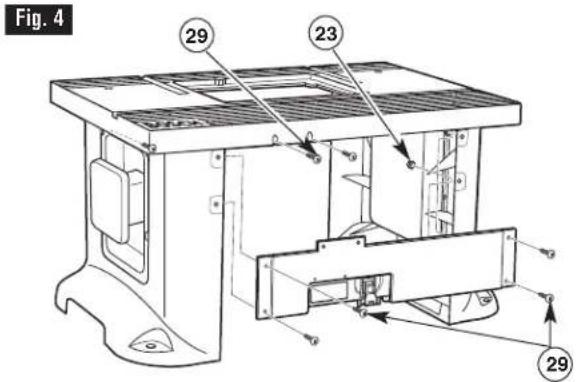

9	Panel delantero de la fascia	1

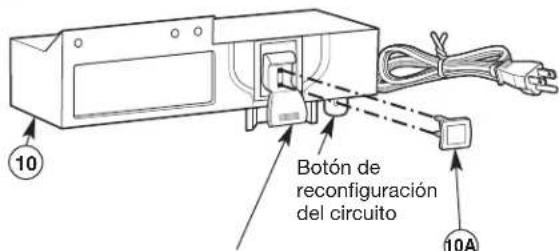

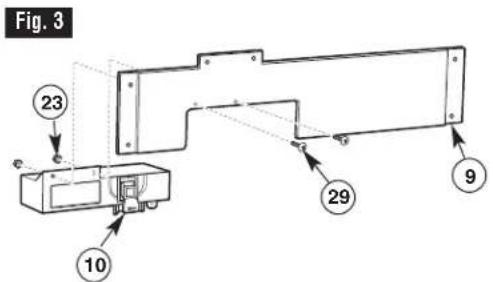

10	Ensambladura del interruptor con llave de bloqueo	1
10A	Llave de bloqueoamarilla	1

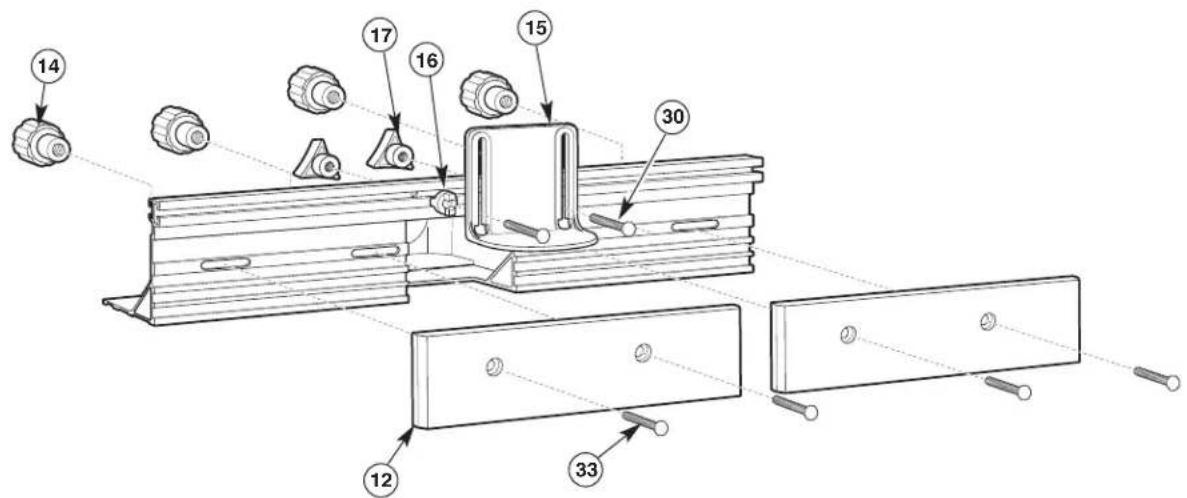

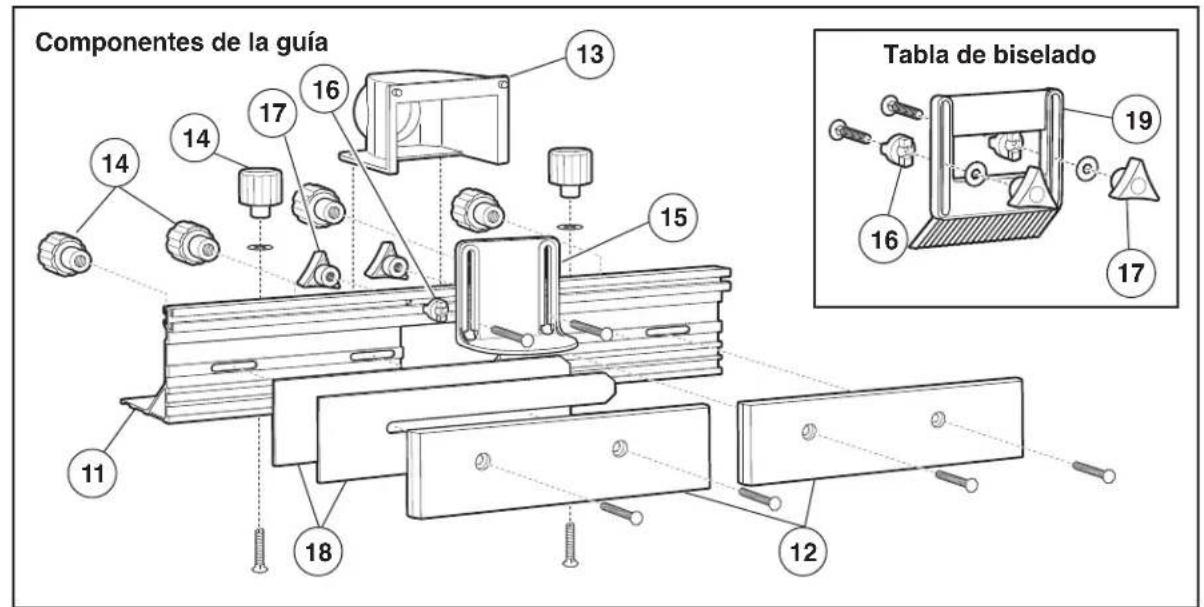

COMPONENTES DE LA GUIA
11	Guía de aluminio	1
12	Refrenteado de la guía	2
13	Abertura de vacío	1
14	Perilla de fijación grande (en bolsa de accesos)	6
15	Protección superior	1
16	Espacador (en bolsa de accesos)	6
17	Perilla de fijación(PC)pequeña (en bolsa de accesos)	6

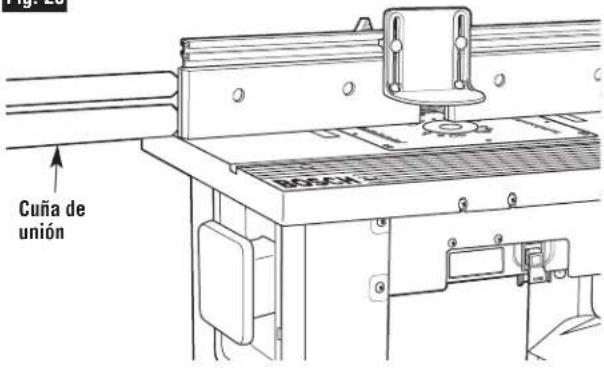

18	Cuña de unión de 1/16"	2

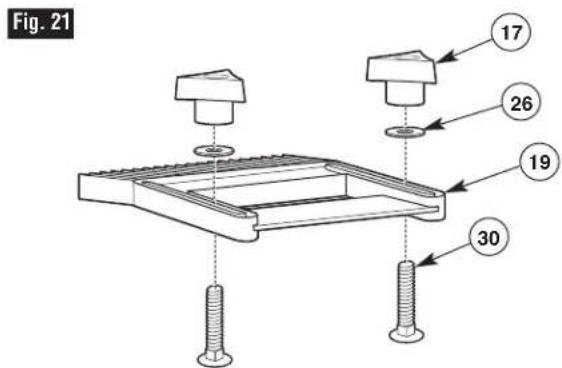

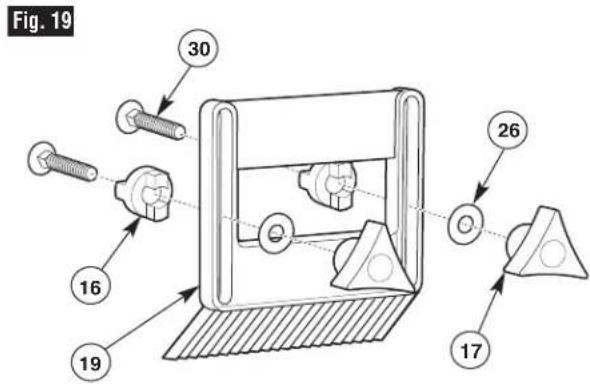

19	Tabla de biselado	2

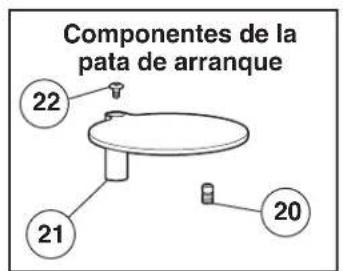

COMPONENTES DE LA PATA DE ARRANQUE
20	Pata de arranque	1
21	Protector de seguridad de la pata de arranque	1
22	Tornillo dequina Phillips de cabaza segmental #10-32 x 3/8"	1

Lista de piezas

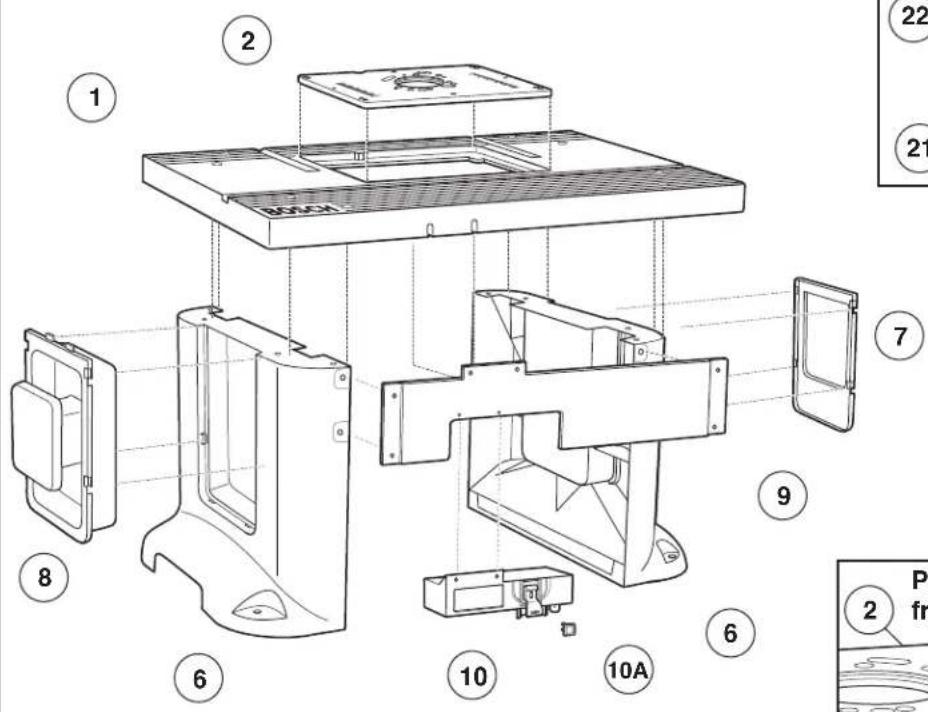

Componentes de la mesa de fresado

Lista de piezas

Clave No. Descripción Cantidad
SUJETADORES (PARA EL ENSAMBLADO DE LA MESA DE FRESADO)
23 Tuerca KEPS #10-32 8
24 Tuerca ESNA #10-32 12
25 Tuerca KEPS 1/4-20 8
26 Arandela 9/32" D.I. x 5/8" D.E. x 1/16"		8
27 Tornillo deMahonina Phillips #10-32 x 1"4
28 Tornillo de casa hueda embotida #10-32 x 3/4"8
29 Tornillo deMahonina Phillips de casa segmental #10-32 x 3/4"8

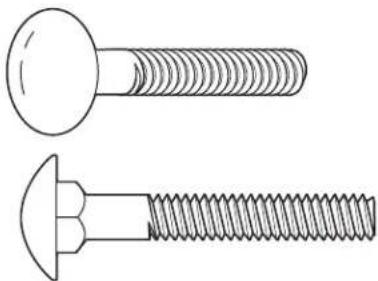

30 Perno de carruaje 1/4-20 x 1	1/2"	8

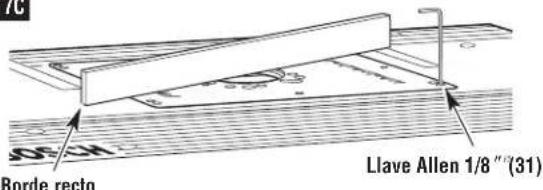

31 Llave hexagonal de 1/8"(Llave Allen) 1

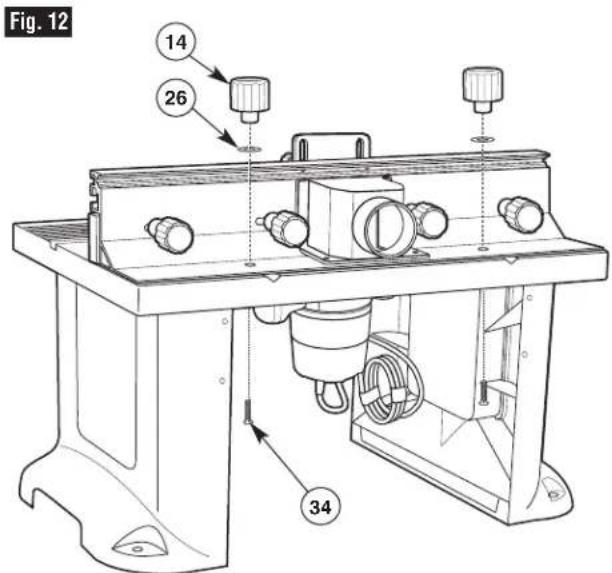

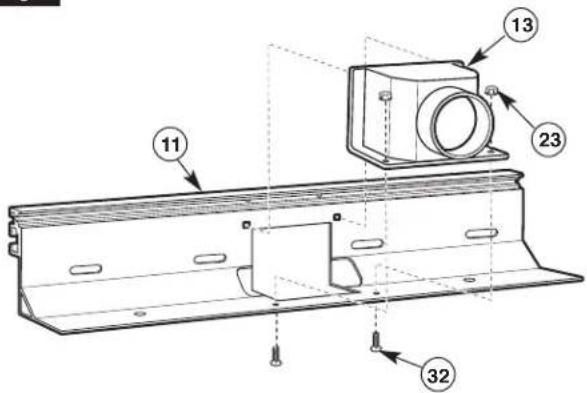

SUJETADORES (PARA EL ENSAMBLADO DE LA GUIA)
23 Tuerca KEPS #10-32 2
26 Arandela 9/32" D.I. x 5/8" D.E. x 1/16"		6
32 Tornillo deMahonina Phillips embotido #10-32 x 5/8"		2
30 Perno de carruaje 1/4-20 x 1	1/2"	6
33 Perno de carruaje 1/4-20 x 1"		4
34 Perno de carruaje 1/4-20 x 1	3/4"	2
SUJETADORES (PARA MONTAR LAS FRESADORAS)
25 Tuerca KEPS 1/4-20 4
26 Arandela 9/32" D.I. x 5/8" D.E. x 1/16"		2
35 Tornillo deMahonina Phillips #10-32 x 1/2"		3
36 Tornillo deMahonina Phillips #10-16 x 1/2"		2
37 Tornillo deMahonina Phillips #10-24 x 1/2"		4
38 Tornillo deMahonina Phillips #8-32 x 1/2"		3
39 Tornillo deMahonina Phillips 5/16-18 x 1/2"		3
NOTA: La Bolsa de Herraminjas contiene tornillos para various modelos. Algunos de los cuales podriani no ser utilizesdo en la ensambladura de este modelo. Consulte la lista de partes anterior para confirmar las cantidades y los tamaños correctos que se usan con esta mesa.
(23) Tuerca KEPS #10-32	(24) Tuerca ESNA #10-32	(25) Tuerca KEPS 1/4-20
		(26) Arandela 9/32" D.I. x 5/8" D.E. x 1/16"
(27) Tornillo deMahonina Phillips #10-32 x 1"	(28) Tornillo de casa hueda embotida #10-32 x 3/4"	(29) Tornillo deMahonina Phillips de casa segmental #10-32 x 3/4"

Lista de piezas

(31) Llave hexagonal de 1/8" (Llave Allen) (30) Perno de carruaje 1/4-20 x 1½"

(32) Tornillo de máquina Phillips embutido #10-32 x 5/8"

(33) Perno de carruaje 1/4-20 x 1"

(34) Perno de carruaje 1/4-20 x 1¾"

(35) Tornillo de máquina Phillips #10-32 x 1/2"

(36) Tornillo de máquina Phillips #10-16 x 1/2"

(37) Tornillo de máquina Phillips #10-24 x 1/2"

(38) Tornillo de máquina Phillips #8-32 x 1/2"

(39) Tornillo de máquina Phillips 5/16-18 x 1/2"

(40) Tornillo de máquina Phillips M4 x 20

Montaje de la mesa de fresado

MONTAJE DE LA MESA DE FRESADO

INSERTOS DE LAS PATAS DE LA MESA (FIG. 1)

La mesa de fresado incluye dos insertos para las patas de la mesa:

• Panel de almacenamiento para la mesa de las patas (7)
• Panel de envoltura del cable de las patas (8). Se deben instalar los insertos de las patas de la mesa antes de unir la parte superior de la mesa.
• Coloque el inserto de la pata de la mesa (7 u 8) en la abertura de la pata de la mesa (6) de manera que quede posicionado en la parte superior de la abertura.
• Presione el inserto hasta que quede completamente nivelado con la pata.
• Empuje el inserto hacia abajo lo más que pueda para que quede seguro en su lugar.

NOTA: El panel de envoltura del cable tiene dos lengüetas en la parte superior del panel que se ajustan bajo la superficie de la mesa. Estas lengüetas ayudan a asegurar que el panel se mantenga en su lugar mientras se envuelve o desenvuelve el cable.

Fig.1

HERRAMIENTAS NECESARIAS (no incluidas)

• Destornillador de estrella
• Llave pequeña ajustable
• Cinta con respaldo adhesivo (opcional)

PATAS DE LA MESA DE FRESADO (FIG. 2)

1. Inserte ocho pernos de carruaje de 1/4-20 x 1 1/2" de largo (30) en la parte superior de la mesa de fresado (1) como lo muestra la Figura 2.
2. Ensamble las patas (6) a la mesa de fresado como lo muestra la figura.
3. Ensamble una arandela de 9/32" de D.I. x 5/8" de D.E. x 1/16" (26) y una tuerca KEPS de 1/4-20 (25) en cada uno de los pernos.
4. Apriete fuertemente los sujetadores.

NOTA: Puede ser más fácil ensamblar las patas colocando la mesa de fresado sobre el frente o la parte posterior, o utilizando cinta adhesiva en las cabezas de los pernos de carruaje para sostenerlas en su lugar y voltear la mesa de fresado.

Fig. 2

Montaje de la mesa de fresado

UNA EL INTERRUPTOR A LA FASCIA (FIG. 3)

1. Alinee los dos orificios más extremos en la parte superior de la ensambladura del interruptor (10) con los orificios en el panel delantero de la fascia (9), como se muestra en la Fig. 3.
2. Inserte dos tuercas KEPS #10-32 (23) en las muescas hexagonales en la parte posterior de la ensambladura del interruptor (10), con el lado dentado hacia afuera, y asegure el interruptor al panel de la fascia con dos tornillos de máquina de cabeza segmental #10-32 x 3/4" (29) mientras sostiene las tuercas KEPS en la muesca con el dedo.

UNA EL MONTAJE DEL INTERRUPTOR / FAJA A LA MESA DE FRESADO (FIG. 4)

NOTA: La faja se arma al interior tanto de las patas de la mesa como de la parte superior de la mesa de fresado.

1. Alinee los orificios de la faja con los orificios de las patas de la mesa y con las dos ranuras del frente de la parte superior de la mesa de fresado.
2. Una la faja a la parte superior de la mesa de fresado utilizando dos tornillos de máquina de cabeza segmental #10-32 x 3/4" (29) de largo y dos tuercas KEPS #10-32 (23), con el lado dentado hacia afuera, como lo muestra la Fig. 4.
3. Una la faja a las patas utilizando cuatro tornillos de máquina de cabeza segmental #10-32 x 3/4" de largo (29) y cuatro tuercas KEPS #10-32 (23), con el lado dentado hacia afuera, como lo muestra la Fig. 4.
4. APRIETE todos los tornillos FIRMEMENTE.

Montaje de la mesa de fresado

CÓMO ARMAR LA GUÍA

CÓMO ARMAR LA GUÍA (FIGS. 5 Y 6)

1. Inserte los pasadores moldeados en la parte superior del puerto de vacío (13) debajo de los orificios en la parte posterior de la guía de aluminio (11) como se muestra en la Fig. 5.
2. Desde la parte inferior de la guía, inserte dos tornillos de cabeza embutida #10-32 x 5/8" (32) hacia arriba a través de los orificios en la base de la guía y el puerto de vacío. Asegúrelos en su lugar con dos tuercas KEPS #10-32 (23) (Fig. 5).
3. Coloque la guía (11) con el lado derecho hacia arriba en una superficie plana y alinee los orificios embutidos en los refrentados de la guía (12) con los orificios ranurados en la guía. El lado embutido de los refrentados debe estar hacia AFUERA (Fig. 6).
4. Una también los refrentados de la guía (12) hacia el frente de la guía, con dos pernos de carruaje 1/4-20 x 1" (33) y dos perillas abrazadoras grandes (14) para cada refrentado de la guía (Fig. 6).
5. Desde el frente de la guía (15), inserte dos pernos de carruaje 1/4-20 x 1 1/2" (30) a través de los orificios en el dispositivo de seguridad. Deslice un espaciador (16) en cada perno de forma que las lengüetas en los espaciadores calcen en las ranuras del dispositivo de seguridad (Fig. 6).
6. Desde el frente de la guía, inserte los pernos de carruaje a través de los orificios en el centro superior de la guía. Las lengüetas en los espaciadores calzarán en el canal superior en la guía. Asegúrelos en su lugar con una perilla abrazadora (17) en cada perno (Fig. 6).

NOTA: Para simplificar la instalación de la placa adaptadora de la fresadora y la fresadora, no instale la guía en la mesa de fresado en este momento.

Fig.5 NOTA: Se incluyen dos cuñas de unión (18) para permitir la compensación correcta de la guía al hacer uniones. Para mayores detalles sobre las operaciones de uniones y la colocación de cuñas, consulte la página 92.

Fig.6

Montaje de la mesa de fresado

CÓMO INSTALAR LA PLACA DE MONTAJE DE LA FRESADORA

HERRAMIENTAS NECESARIAS

• Llave Allen 1/8" (31) (incluida)
• Destornillador de estrella (no incluido)
• Borde recto (no incluido)
• Llave ajustable (no incluida)

NOTA: Las guías NO se deben instalar en la mesa de fresado para los siguientes procedimientos.

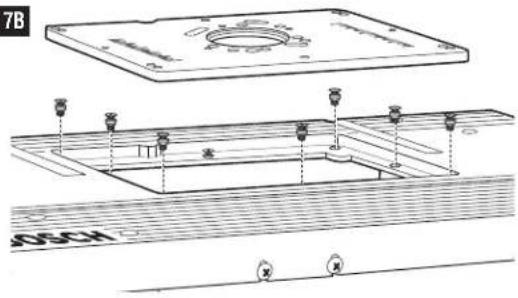

INSTALACIÓN PRELIMINAR DE LA PLACA DE MONTAJE DE LA FRESADORA (FIGS. 7A-7C)

1. Enrosque completamente una tuerca de tope ESNA #10-32 (24) en cada uno de los ocho tornillos de cabeza hueca embutida #10-32 x 3/4" (28) como se muestra en la Fig. 7A. La orientación de la tuerca de tope sobre el tornillo debe ser como se muestra en la Fig. 7A. NOTA: Será de gran utilidad aplicar la llave Allen y una llave ajustable, ya que la tuerca tiene roscas de ajuste apretado.
2. Coloque los ocho tornillos y tuercas armados en los ocho orificios de forma hexagonal en la hendidura de la parte superior de la mesa como lo muestra la Fig. 7B.

Las roscas del tornillo se deben insertar en los orificios de la parte inferior de los orificios.

1. Coloque la placa de montaje de fresado en la abertura en la parte superior de la mesa de forma que descanse sobre las cabezas de los tornillos como se muestra en la Fig. 7B.
2. Coloque un borde recto o nivel a lo largo de la placa de montaje como lo muestra la Fig. 7C. El borde recto debe ser lo suficientemente largo para extenderse por completo sobre la abertura de la parte superior de la mesa de fresado.
3. Inserte la llave Allen (31) a través de los ocho orificios redondos de la placa de montaje, engranando los orificios hexagonales en las cabezas del tornillo (Fig. 7C).
4. Levante y baje la placa de montaje girando los tornillos hasta que la placa adaptadora esté a nivel y a la misma altura que la parte superior de la mesa de fresado.
5. Retire la placa de montaje de la parte superior de la mesa.

NOTA: Puede ser necesario hacer leves ajustes después de la instalación final de la placa de montaje de la fresadora.

Fig. 7A

Fig. 7B

Fig. 7C

ADVERTENCIA

Antes de usar la mesa de fresado, verifique que la fresadora esté sujeta de forma segura en la base de la mesa de fresado. Al trabajar, controle de forma periódica que

los sujetadores de la base estén agarrados en forma segura. La vibración del motor de la fresadora puede aflojar los sujetadores durante el uso, hacer que la fresadora caiga de la mesa.

CÓMO ELEGIR EL PATRÓN DE ORIFICIOS DE LA FRESADORA

DETERMINE EL MÉTODO DE MONTAJE A USAR (vea la tabla en la página 79)

Si su modelo de fresadora aparece en la página 79, siga el paso 1 a continuación. Si NO aparece, usted debe comprar una placa adaptadora para fresadora BOSCH RA1186, la cual está disponible por separado.

Si su modelo de fresadora aparece en la lista:

MONTAJE TIPO 1

MONTAJE TIPO 2

1. Determine el patrón de orificios que coincida con el patrón de orificios de montaje para su fresadora.
2. Determine qué tornillos necesita para instalar la fresadora en la placa adaptadora de la fresadora.
3. Determine qué tipo de montaje (1 o 2) se usa para su modelo de fresadora.

GUÍA DE LA PLACA DE MONTAJE PARA FRESADORAS COMPATIBLES (Fig. 8)

Fig. 8

Montaje de la mesa de fresado

Tabla 1

Marca de Modelo de Patrón de Tornillos típo de fresareshadora orificios necessários montaje
Bosch	Serie 1613	A	Tornillos dequina Phillips #10-16 x 1/2" (36), arandelas (26), y tuercas 1/4-20 (25)	2
Bosch	Serie 1617 (bases fijas únicamente)	B	Tornillos dequina Phillips #10-24 x 1/2" (37)	1
Bosch	1619EVS	C	Tornillos dequina Phillips #10-16 x 1/2" (36), arandelas (26), y tuercas 1/4-20 (25)	2
Bosch	Serie MR	B	Toenillos dequina Phillips M4 x 20 (40)	1
Craftsman	Más fresadoras Craftsman con portabroca de 1/2"	E	Tornillos dequina Phillips 5/16-18 x 1/2" (39)	1
DeWalt	DW616, DW618 (base fija únicamente)	B	Tornillos dequina Phillips #8-32 x 1/2" (38)	1
Hitachi	M12VC	B	Tornillos dequina Phillips #10-32 x 1/2" (35)	1
Makita	RF1100, RF1101	B	Tornillos dequina Phillips #10-24 x 1/2" (37)	1
Milwaukee	5615, 5616	B	Tornillos dequina Phillips #10-24 x 1/2" (37)	1
Porter Cable	Serie 690, 7529 fresadora de superficie, Serie 892-895 (bases fijas únicamente)	B	Tornillos dequina Phillips #10-24 x 1/2" (37)	1
Ryobi	R161, R162, R163	E	Tornillos dequina Phillips 5/16-18 x 1/2" (39)	1
Ryobi	RE170, RE180 PL	F	Tornillos dequina Phillips 5/16-18 x 1/2" (39)*	1
Skil	1810, 1815, 1820, 1825	D	Tornillos dequina Phillips E10-32 x 1/2" (35)	1

*RE170 requiere que la sub-base se encuentre unida para una longitud de fijación española.

UNA LA FRESADORA A LA PLACA DE MONTAJE (FIGS. 9 Y 10)

ADVERTENCIA

fresadora en la mesa, realizar ajustes, cambios de accesorios, utilizar la fresadora de la mesa, realizar el mantenimiento o guardar la herramienta. Dichas medidas de precaución reducen el riesgo de funcionamiento no intencional de las herramientas.

1. Retire la sub-base plástica de la fresadora (a menos que se lo especifique de otra manera en la Tabla 1) (Fig. 9).
2. Si desea montar la fresadora con la sub-base, necesitará comprar fijaciones más largas. Cuando se utiliza la sub-base, se ve afectado el rango de la profundidad de corte.
3. Si la fresadora tiene su propia campana de extracción de polvo que se instala en la parte superior de la base de metal de la fresadora y desea usarla bajo de la mesa de fresado, este es el momento ideal para instalarla.
4. Siguiendo la tabla 1, determine las piezas y el tipo de montaje para la fresadora.
5. Para la mayoría de modelos de fresadoras, los tornillos se meten en orificios enroscados en la base de la fresadora (montaje tipo 1).
6. Para algunos modelos de fresadoras, los tornillos entran completamente hasta la base y se sujetan con arandelas y tuercas (montaje tipo 2).
7. Las fresadoras de la competencia se encontrarían fuera del control de BOSCH. Los ajustes efectuados a estas fresadoras pueden afectar la compatibilidad con las fijaciones especiales y/o provistas con la presente mesa.
8. Verifique siempre que el tornillo se incluye bien colocado sobre la placa adaptadora y que la base de la fresadora está bien firme contra la placa adaptadora para garantizar un montaje seguro. Si la fresadora, placa o fijaciones no encajan bien, tendrá que adquirir fijaciones nuevas de una longitud o tamaño diferentes.

ADVERTENCIA

Antes de usar la mesa de fresado, verifique que la fresadora esté

sujetada de forma segura en la base de la mesa de fresado. Al trabajar, controle de forma periódica que los sujetadores de la base estén agarrados en forma segura. La vibración del motor de la fresadora puede aflojar los sujetadores durante el uso, haciendo que la fresadora caiga de la mesa.

1. Consulte la guía de la placa de montaje (Fig. 8) en la página 76 y alinee los orificios de la placa de montaje apropiados para la fresadora con los orificios de la base de la fresadora. Verifique que los controles de ajuste de profundidad en la fresadora estén orientados hacia el frente de la placa de montaje. La Figura 8 muestra la orientación correcta de la placa cuando está instalada en la mesa.
2. Instale firmemente la fresadora en la placa de montaje (Fig. 10).

Montaje de la mesa de fresado

INSTALACIÓN FINAL DE LA PLACA DE MONTAJE DE LA FRESADORA (FIG. 11)

1. Coloque la placa de montaje de la fresadora, con la fresadora unida, sobre los tornillos niveladores en la superficie de la mesa. NOTA: Tenga cuidado de no atrapar el cable entre la placa de montaje de la fresadora y la superficie de la mesa de fresado.
2. Revise nuevamente la placa de montaje de la fresadora para verificar que esté nivelada. Si es necesario, afloje las tuercas de bloqueo y ajuste los tornillos niveladores con la llave Allen según sea necesario.
3. Atornille la placa de montaje de la fresadora (7) a la mesa con cuatro tornillos Phillips de cabeza plana n.º 10-32 x 1" (E), a través de los orificios interiores de las esquinas de la placa y cuatro tuercas de tope ESNA n.º 10-32 (B) desde la parte inferior de la mesa en los espacios provistos (Fig. 13). Ajuste bien los tornillos, pero no en exceso.

Fig. 11

PARA RETIRAR LA FRESADORA Y/O LA PLACA DE MONTAJE DE LA FRESADORA

ADVERTENCIA

Siempre asegúrese de que la fresadora o el interruptor NO ESTÉN

CONECTADOS a la corriente eléctrica cuando se esté retirando la fresadora de la mesa de fresado. La fresadora podría arrancar accidentalmente.

LA GUÍA DEBE RETIRARSE DE LA MESA DE FRESADO AL RETIRAR O VOLVER A INSTALAR LA PLACA DE MONTAJE DE LA FRESADORA.

Para retirar la fresadora sin retirar la placa de montaje, vea el paso 3.

1. Retire los cuatro tornillos Phillips de cabeza plana n.° 10-32 x 1" (E) y las cuatro tuercas de tope n.° 10-32 ESNA (B) que sostienen la placa de montaje de la fresadora sobre la mesa (Fig. 13).
2. Levante la placa de montaje de la fresadora y la fresadora hacia arriba de la superficie de la mesa.
3. Retire los tornillos de esquina que aseguran la fresadora a la placa de montaje.
4. Verifique que la placa esté nivelada con la mesa. Si es necesario, vuelva a ajustar según se describe en la sección anterior.

AJUSTE DE ALTURA DE SOBREMESA

La placa adaptadora de la fresadora tiene un orificio de acceso para permitir el uso con la dirección de ajuste de altura de sobremesa en las fresadoras de la serie BOSCH 1617. Consulte el manual de la fresadora para obtener información adicional sobre el uso de esta dirección.

Con fresadoras de otras marcas con características de ajuste de altura sobre la mesa, es posible que deba perforar un orificio de acceso sobre la placa de montaje de la fresadora de la siguiente manera:

1. Retire la sub-base de la fresadora y alinee los orificios de montaje en la sub-base con los orificios de montaje correspondientes en la placa adaptadora. Cerciórese de orientar la sub-base de manera que el interruptor de la fresadora quede hacia el frente de la mesa.
2. Con un lápiz o perforadora, marque la ubicación del orificio de ajuste de altura de sobremesa en la placa adaptadora.
3. Retire la sub-base de la placa adaptadora y con cuidado perfore el orificio de ajuste de altura de la sobremesa.
4. Verifique que el orificio acomode la herramienta de ajuste de altura para la fresadora. Retire cualquier rebaba o bordes ásperos con papel lija.

Montaje de la mesa de fresado

INSTALACIÓN DE LA GUÍA

CÓMO SUJETAR LA GUÍA A LA MESA (FIG.12)

1. Entre la parte inferior, coloque dos pernos de carruaje de 1/4-20 x 1 1/3" (34) a través de los orificios de la superficie de la mesa y los orificios de la parte inferior de la guía. Deslice una arandela (26) en cada perno y sujete ligeramente una perilla de fijación grande (14) en cada perno.
2. Verifique que la guía se deslice libremente de adelante hacia atrás.

NOTA: Utilice la regla de la superficie de la mesa como referencia al alinear la guía para realizar operaciones de fresado. Una vez que la guía se encuentre ubicada y alineada correctamente, ajuste las perillas de sujeción FIRMEMENTE.

Montaje de la mesa de fresado

CÓMO MONTAR LA MESA FRESADORA A UNA SUPERFICIE O BANCO DE TRABAJO

ADVERTENCIA

Antes de operar, cerciórese de que toda la unidad (mesa con fre

sadora instalada) se coloque y se asegure en una superficie sólida, plana, a nivel y que no se incline. Para piezas de trabajo largas o anchas, utilice soportes auxiliares de alimentación hacia abajo y hacia afuera. Las piezas de trabajo largas sin un soporte adecuado pueden voltear la mesa o causar que esta se incline.

HERRAMIENTAS NECESARIAS (no incluidas)

• Destornillador de estrella
• Llave inglesa ajustable
• Taladro eléctrico o manual con brocas (dependiendo del método de montaje usado)
• Sujetadores (no incluidos):
• Cuatro tornillos de madera troncocónicos #14, #16, o #18 x 2" (para superficies o bancas sólidas de trabajo en madera), o
• Cuatro tornillos de máquina de cabeza troncocónica 5 / 16" , arandelas y tuercas hexagonales, o presillas

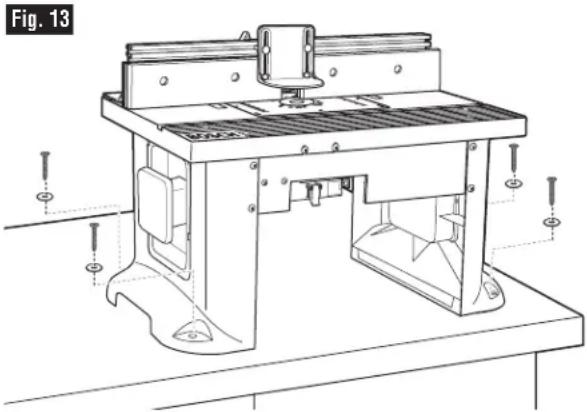

MÉTODO 1 (FIG. 13)

1. Fije la mesa de fresado en una banca de trabajo o en otra superficie estable y fuerte, con el FRENTE (lado del interruptor) de la mesa de fresado hacia usted.
2. Mientras sostiene la mesa de fresado en la posición deseada, marque la ubicación de los cuatro orificios de montaje (uno en cada esquina).
3. Retire la mesa de fresado de la banca de trabajo y póngala a un lado.
4. Perfore un orificio piloto de 1/8 (para tornillos de madera) o un orificio de tamaño apropiado (para tornillos de máquinas) en los puntos marcados.
5. Coloque la mesa de fresado en la banca de trabajo y alinee los orificios de montaje en las patas de la mesa con los orificios perforados en la banca de trabajo.
6. Asegure la mesa de fresado en su lugar usando tornillos de madera y arandelas (no incluidos) o tornillos de máquina, arandelas y tuercas (no incluidas). Si usa tornillos de madera, aplicar un poco de jabón a las ranuras hará que sea más fácil atornillarlos en los orificios piloto.
7. APRIETE todos los tornillos FIRMEMENTE.

Montaje de la mesa de fresado

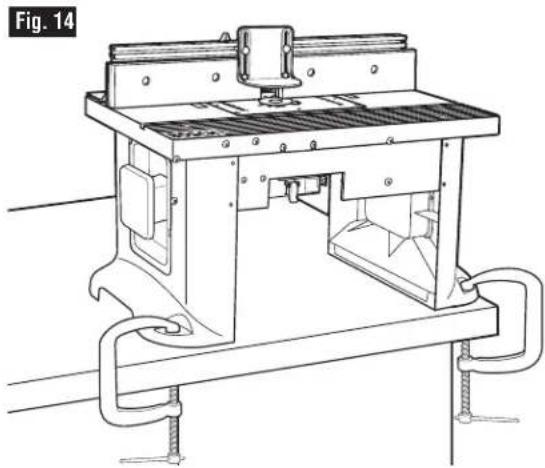

MÉTODO 2 (FIG. 14)

1. Fije la mesa de fresado en una banca de trabajo u otra superficie estable y fuerte, con el FRENTE (lado del interruptor) de la mesa de fresado hacia usted.
2. Asegure las patas de la mesa de fresado a la banca de trabajo con presillas, asegurándose de apretarlas FIRMEMENTE. IMPORTANTE: Asegúrese de que colocar las presillas no interfiera con la operación de la mesa de fresado.

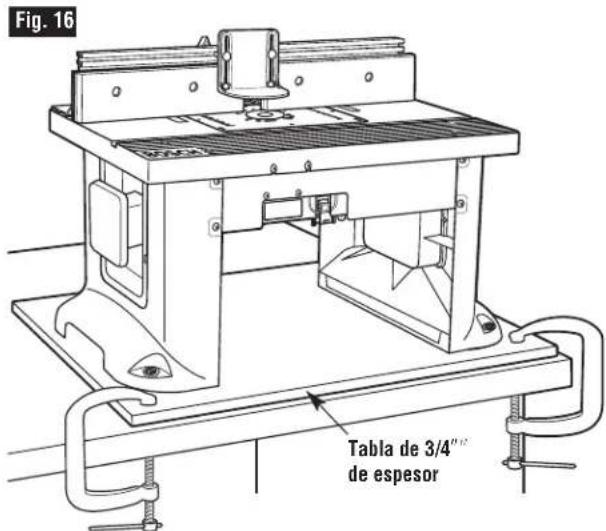

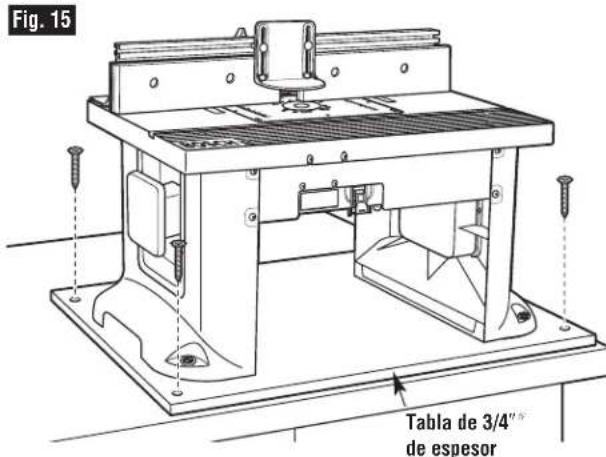

MÉTODO ALTERNO (FIGS. 15 Y 16)

1. Corte una tabla de 18 1/4 de ancho por 29 de largo de un pedazo de madera u otro material plano de 3/4 de espesor.
2. Fije la mesa de fresado en la tabla, con el FRENTE (lado del interruptor) de la mesa de fresado hacia usted, de manera que el espacio entre las patas de la mesa de fresado y los bordes de la tabla sea igual en todos los lados.
3. Mientras sostiene la mesa de fresado en la posición deseada, marque la ubicación de los orificios de montaje (uno en cada esquina).
4. Retire la mesa de fresado de la tabla y póngala a un lado.
5. Perfore un orificio piloto de 1/8" (para tornillos de madera) en los puntos señalados.
6. Coloque la mesa de fresado en la tabla y alinee los orificios de montaje en las patas de la mesa con los orificios perforados en la tabla.
7. Fije la mesa de fresado en su lugar usando tornillos para madera y arandelas (no incluidos). Aplique un poco de jabón a las ranuras del tornillo para que sea más fácil atornillarlos en los orificios piloto.
8. APRIETE todos los tornillos FIRMEMENTE.
9. Coloque la mesa de fresado en una banca de trabajo u otra superficie estable y fuerte. Asegure firmemente la tabla a la banca de trabajo con tornillos (Fig. 15), prensillas (Fig. 16) u otros medios adecuados.

Montaje de la mesa de fresado

ADVERTENCIA

Desconecte la fresadora del tomacorriente antes de instalar

la fresadora en la mesa, realizar ajustes, cambios de accesorios, retirar la fresadora de la mesa, realizar el mantenimiento o guardar la herramienta. Dichas medidas de precaución reducen el riesgo de funcionamiento intencional de las herramientas.

ANILLOS DE INSERCIÓN DE LA SUPERFICIE DE LA MESA (FIG. 17)

Esta mesa de fresado viene con tres anillos de inserción, en los tamaños de agujeros siguientes:

(3) Diámetro de 1" para uso con brocas de la fresadora con diámetros de hasta 7/8". (4) Diámetro de 2" para uso con brocas de la fresadora con diámetros de hasta 1 7/8". (5) Diámetro de 2 1/4" para uso con brocas de la fresadora con diámetros de hasta 2 1/3".

Para brocas de la fresadora con diámetros mayores de 2 1/2" hasta 3 1/2", no usar un anillo de inserción.

ADVERTENCIA

No utilice la mesa fresadora con brocas de más de 3 1/2" de diámetro.

Las brocas de más de 3 1/2" exceden el orificio de los anillos de inserción de la superficie de la mesa. Las brocas de más de 3 1/2" pueden hacer contacto con la placa de inserción o anillo de inserción, lo que arrojará fragmentos.

ADVERTENCIA

No modifique el anillo de inserción de la superficie de la mesa o el

orificio de la broca de placa. Ajuste el diámetro de corte de la broca con el diámetro interno del anillo de inserción o el orificio de la broca de placa de modo que la diferencia no sea menor a 1/16" sobre un lado.

El objetivo de los anillos de inserción es reducir la brecha entre el diámetro de corte de la broca y la mesa para que las piezas de trabajo mantengan un soporte completo de la mesa cuando se realiza el fresado.

Fig. 17

INSTALACIÓN DE LOS ANILLOS DE INSERCIÓN DE LA SUPERFICIE DE LA MESA (FIG. 17):

1. Seleccionar el anillo de inserción (3-5) que acomoda la broca de la fresadora que se va a utilizar.
2. Montar el anillo de inserción (3-5) en el orificio grande en la placa de montaje de la fresadora (2). Si la guía está en el camino, aflojar las perillas de fijación en la guía y deslice la guía de vuelta del camino.
3. Ejercer presión por igual sobre las lengüetas en el anillo de inserción (3-5), a fin de que las lengüetas encajen en posición.
4. Para quitar, hale hacia arriba suavemente hasta que las lengüetas se liberen. Cuando no estén en uso, guarde los anillos de inserción de la superficie de la mesa (3-5) detrás del panel de almacenamiento (7) en la pata de la mesa o en otro lugar que convenga.

ADVERTENCIA

No use, trate de cambiar o quite los anillos de inserción de la superficie

de la mesa a menos que la fresadora se encuentre apagada y desenchufada. Dichas medidas de seguridad reducen el riesgo de un accionamiento accidental de la herramienta.

Operación de la mesa de fresado

INSTRUCCIONES PARA EL INTERRUPTOR

ADVERTENCIA

No enchufe el cable de corriente del motor de la fresadora en un toma

corriente estándar. Siempre enchufe el cable de la fresadora en el interruptor de la mesa de la fresadora. Los interruptores de corriente de la herramienta y los controles deben estar a su alcance en caso de emergencia.

INFORMACIÓN GENERAL

El interruptor de energía se incluye diseñado para ser utilizado con la mayoría de las mesas de fresado BOSCH. Ofrece la comodidad de un interruptor de ENCENDIDO (RECONFIGURACIÓN)/APAGADO en la parte frontal de la mesa, lo que elimina la necesidad de tener que colocar las manos debajo de la mesa para encender o apagar la fresadora.

El interruptor de energía también ofrece un control opcional y simultáneo de ENCENDIDO/APAGADO para un accesorio adicional, como una luz, una aspiradora seca/húmeda, etc. El interruptor cuenta con un interruptor de circuitos interno reconfigurable para ofrecer protección contra sobrecargas.

REQUISITOS ELÉCTRICOS

La caja del interruptor solo debe enchufarse en un cable de extensión de tres hilos de calibre 14 (o mayor) con un receptáculo de conexión a tierra de tres orificios y un enchufe con conexión a tierra de tres espigas. El cable de extensión debe enchufarse en un tomacorriente similar instalado por un electricista con licencia y con conexión a tierra de acuerdo con todos los códigos y ordenanzas locales.

Los receptáculos eléctricos en la parte posterior de la caja del interruptor aceptarán ya sea un cable de extensión de tres orificios.

Los receptáculos eléctricos en la parte posterior de la caja del interruptor aceptarán ya sea enchufes de dos o tres terminales de una fresadora o accesorio.

En el caso de una falla, la conexión a tierra ofrece la ruta de menor resistencia para la corriente eléctrica con el fin de reducir el riesgo de choque eléctrico. Esta caja interruptora está equipada con un cable eléctrico que tiene un conector y un enchufe para conexión a tierra.

NO modifique el enchufe del interruptor si no se conecta en el cable de extensión. Obtenga un cable de extensión con la toma eléctrica correcta.

La conexión incorrecta del conductor de conexión a tierra del equipo puede resultar en riesgo de choque eléctrico. El conductor con aislamiento que tiene una superficie exterior verde con o sin las rayas amarillas, es el conductor de conexión a tierra del equipo.

NO CONECTE EL CONDUCTOR DE CONEXIÓN A TIERRA DEL EQUIPO A UNA TERMINAL ACTIVA.

Consulte con un electricista con licencia si las instrucciones para conexión a tierra no se entienden claramente o si hay duda acerca de la conexión a tierra correcta de la toma o extensión eléctrica.

ADVERTENCIA

No permita que sus dedos tengan contacto con las terminales del

enchufe al instalar o quitar el enchufe del tomacorriente. Riesgo de Descarga Eléctrica.

ADVERTENCIA

Use la caja del interruptor solo cuando está ensamblada ade

cuadamente en la mesa de la fresadora. Use la misma solo con una fresadora que haya sido instalada de forma adecuada en la mesa de fresado ensamblada correctamente. Tales medidas de precaución reducen el riesgo de lesiones debido a la pérdida de control.

ADVERTENCIA

En total, no se deben superar los 15 amperios al conectar la fresadora

y cualquier otro accesorio tal como una luz o aspiradora. El interruptor posee una calidad de 15 amperios.

CÓMO CONECTAR EL CABLE ELÉCTRICO DE LA FRESADORA AL INTERRUPTOR

ADVERTENCIA

Antes de conectar la caja del interruptor de la mesa de la fresadora, el interruptor de la fresadora está desenchufado. Dichas medidas reducen el riesgo de un funcionamiento incorrecto de la herramienta.

1. Conecte el cable eléctrico de la fresadora en una de las tomas eléctricas en la parte posterior de la caja del interruptor (10).
2. Enrolle el cable sobre.
3. Envuelva dos pedazos de cinta de fricción o cable fuerte alrededor del cable enrollado en ambos extremos del rollo.
4. Deje cierta holgura para que el cable no se estire cuando se conecte en las tomas eléctricas de la caja del interruptor.
5. Si así lo desea, en este momento puede enchufar el cable eléctrico de un accesorio, como una aspiradora de secado/mojado o una luz eléctrica, en la otra toma.

ADVERTENCIA

Antes de comenzar a trabajar, asegúrese de que los cables de

corriente de la fresa, accesorios, la caja del interruptor y el prolongador no puedan de ningún modo tener contacto con la fresa o cualquier parte móvil de la máquina. Tales medidas de precaución reducen el riesgo de lesión debido a la pérdida de control.

Operación de la mesa de fresado

FUNCIONAMIENTO DEL INTERRUPTOR (FIG. 18)

Esta sección explica el funcionamiento y las características del montaje de la caja del interruptor antes de enchufar el cable de energía en un tomacorriente. El objetivo es familiarizar al usuario con el funcionamiento del interruptor sin tener que encender (ON) la fresadora.

La caja del interruptor (10) (Fig. 18) incluye una llave de bloqueo (10A) para prevenir el uso sin autorización de terceros.

• La llave de bloqueo (10A) es la parte amarilla ubicada en la parte superior de la paleta plástica roja. La llave de bloqueo amarilla debe introducirse por completo bajo la parte superior de la paleta plástica roja y de la caja del interruptor (10) antes de que la paleta pueda encenderse (ON).
• El botón de reconfiguración del circuito de la caja del interruptor (10) se incluye en el lado inferior derecho de la caja.

ADVERTENCIA: Asegúrese de que el cable prolongador no esté conectado a un tomacorriente eléctrico antes de continuar.

1. Verifique que la llave de bloqueo amarilla (10A) se encuentre introducida por completo en la parte superior de la paleta plástica roja.

1. Para encender (ON) la fresadora, levante la paleta plástica roja a la posición ENCENDIDO (ON).
2. Para apagar (OFF) la fresadora, presione la paleta plástica roja hasta la posición APAGADO (OFF).

ENCENDIDO (ARRIBA)

APAGADO (ABAJO)

Fig. 18

Paleta plástica roja (interruptor de ENCENDIDO/APAGADO)

1. Para evitar un uso no autorizado, el interruptor puede desactivarse quitando la llave de bloqueo amarilla (10A) por completo de la parte superior de la paleta plástica roja.

Operación de la mesa de fresado

ADVERTENCIA: Antes de continuar, asegúrese de que el interruptor de la fresadora esté en la posición de APAGADO y que la ficha del interruptor esté en la posición de APAGADO.

ADVERTENCIA: Nunca deje de prestar atención a la fresadora mientras esté funcionando o antes de que se detenga por completo.

ADVERTENCIA: Antes de comenzar a trabajar, asegúrese de que los cables de corriente de la fresadora, accesorios, la caja del interruptor y el prolongador no puedan de ningún modo tener contacto con la fresadora o cualquier parte móvil de la máquina. Tales medidas de precaución reducen el riesgo de lesiones debido a la pérdida de control.

El cable de energía del interruptor ahora puede enchufarse en un cable de extensión.

OPERACIÓN DE LA FRESADORA Y DEL INTERRUPTOR

Esta sección explica la operación del interruptor con el cable de energía enchufado a un cable de extensión.

La fresadora se encenderá (ON) cuando se levante la paleta roja de la caja del interruptor a la posición ON (encendido).

1. Coloque el interruptor ON/OFF (encendido/apagado) en la posición ON (encendido). En algunas fresadoras esto requerirá el uso del interruptor de gatillo y del botón "LOCK-ON" (bloqueo en encendido). (Consulte el manual del propietario de la fresadora.) Verifique que el interruptor de la caja del interruptor esté en la posición OFF (apagado) antes de hacerlo.
2. Para encender la fresadora, levante la paleta plástica roja a la posición ON (encendido). Ver página 86.
3. Para apagar la fresadora, presione la paleta plástica roja hasta la posición OFF (apagado). Ver página 86.

BOTÓN DE REINICIO DEL CIRCUITO

NOTA: En el caso de una sobrecarga, el interruptor de circuito accionará la caja del interruptor a la posición OFF (apagado). Esto interrumpirá la energía hacia la fresadora y hacia cualquier accesorio enchufado dentro del interruptor. Si esto ocurre, haga lo siguiente:

1. Presione la paleta plástica roja en la posición OFF (apagado) y desenchufe el cable del interruptor del tomacorriente o cable de extensión.
2. Presione el interruptor de la fresadora en la posición OFF (apagado).
3. Quite la pieza de trabajo de la mesa de fresado.
4. Corrija la causa de la sobrecarga. Por ejemplo, si hay demasiados accesorios enchufados en el interruptor o el amperaje combinado supera la clasificación del interruptor, quite el accesorio. Otras causas incluyen la remoción de demasiado material o el uso de una velocidad de alimentación demasiado elevada.
5. Presione el botón del interruptor de circuitos ubicado en la parte inferior de la caja del interruptor.
6. Enchufe el cable de energía del interruptor bajo el tomacorriente o cable de extensión.
7. Vuelva a encender la fresadora como se indica en la sección OPERACIÓN DE LA FRESADORA Y DEL INTERRUPTOR de esta página.

ADVERTENCIA: Si la caja del interruptor no funciona e intenta REINICIAR el circuito presionando el botón de reinicio como se describe a continuación:

• Desenchufe TODAS las conexiones eléctricas.
• Retire el interruptor de la mesa de la fresadora y reemplace el interruptor, llamando a servicios al cliente de BOSCH al 1-877-BOSCH99.

CUANDO LA MESA DE FRESADO NO ESTÁ EN USO

1. Verifique que el interruptor se encuentre en la posición OFF (apagado).
2. Quite la llave de bloqueo (10A). Ver página 86.
3. Guarde la llave de bloqueo en un lugar seguro donde no pueda alcanzarla niños u otras personas sin autorización de uso.
4. Desenchufe el cable de energía del interruptor del tomacorriente o cable de extensión.
5. Quite la broca de la fresadora.
6. Coloque el montaje del anillo de la fresadora debajo de la parte superior de la mesa de fresado.

NOTA: Si la llave se perdiera o se dañara, puede adquirir llaves de repuesto llamando al servicio de atención al cliente de BOSCH al 877-BOSCH99.

Operación de la mesa de fresado

CÓMO INSTALAR UNA ASPIRADORA SECA/HÚMEDA

INSTALACIÓN DE UNA ASPIRADORA SECA/HÚMEDA AL RECEPTÁCULO DE POLVO

ADVERTENCIA: Antes de conectar la aspiradora a la caja del interruptor de la mesa de la fresadora, asegúrese de que el interruptor de la aspiradora está APAGADO y que la caja del interruptor de la mesa de la fresadora está desenchufada. Tales medidas de precaución reducen el riesgo de un funcionamiento no intencional de la herramienta.

ADVERTENCIA: En total, no se deben superar los 15 amperios al conectar la fresadora y cualquier otro accesorio tal como una luz o aspiradora. El interruptor posee una capacidad de 15 amperios.

El conjunto de recolección de polvo/tapa tiene un puerto para conectar una manguera de aspiración húmeda/seca con una boquilla de 2 1/2 pulgadas. Para unirla, simplemente presione la boquilla al puerto cuando sostiene el conjunto de la guía en su lugar.

PRECAUCIÓN: Operar la mesa de fresado sin una aspiradora húmeda/seca puede resultar en una acumulación excesiva de aserrín y astillas de madera debajo del conjunto de la guía y tapa superior, reduciendo el rendimiento de la mesa de fresado y el conjunto de la guía.

RECOMENDACIÓN: Para maximizar el rendimiento, sin importar si se usa una aspiradora húmeda/seca, retire el aserrín y las astillas de la parte de abajo del conjunto de la guía y tapa superior según sea necesario.

RECOMENDACIÓN: Es una buena práctica mantener el área de trabajo limpia. Según sea necesario, retire el aserrín y las astillas acumulados de la superficie de la mesa de fresado, así como del área circundante de trabajo y del piso.

ADVERTENCIA: Nunca coloque los dedos cerca de una broca que esté girando ni debajo de los protectores de seguridad cuando la fresadora se encuentre enchufada. Tales medidas de precaución reducen el riesgo de lesiones personales.

CÓMO INSTALAR LA BROCA DE LA FRESADORA/CORTADOR

ADVERTENCIA: Siempre asegúrese de que la fresadora esté APAGADA y el cable eléctrico esté DESCONECTADO antes de hacer cualquier ajuste.

Instale la broca de fresado según las instrucciones que se incluyen con la fresadora. Dada la gran variación de las brocas de la fresadora, es posible que ciertas brocas no operen siempre de la forma deseada con esta mesa de fresado.

Para asegurar que la mayoría de las brocas comunes tengan un desempeño satisfactorio, instale la broca de modo que el portabrocas de la fresadora encaje 3/4" de la espiga de la broca de fresado. Si la espiga de la broca de fresado se sale del portabrocas, retroceda la broca de la fresadora aproximadamente 1/16" para permitir apretarla correctamente.

NUNCA INSTALE BROCAS DE FRESADO CON MENOS DE 3/4" DE ENCAJE DE LA ESPIGA EN EL PORTABROCAS.

Operación de la mesa de fresado

CÓMO ARMAR LAS TABLAS DE BISELADO (FIGS. 19-21)

NOTA: El costo superior/delantero de cada tabla de biselado está marcado para indicar la dirección correcta de alimentación.

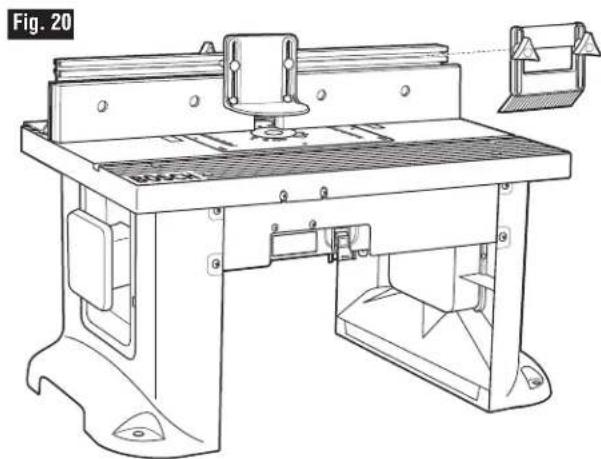

Tabla de biselado de la guía (Figs. 19 y 20)

1. Inserte dos pernos de carruaje de 1/4-20 x 1 1/2" (30) a través de los orificios ranurados en la tabla de biselado (19). Ver Fig. 19.
2. Deslice una arandela grande (26) en cada perno de carruaje y enrosque una perilla de fijación (17) tres o cuatro giros en cada perno de carruaje.
3. Para instalar en la guía, deslice un espaciador (16) sobre la cabeza de cada perno de carruaje, alinee las lengüetas en el espaciador con la ranura en la tabla de biselado (Fig. 20). Luego, deslice las cabezas de los pernos de carruaje en la ranura en T en la parte superior de la guía.

Tabla de biselado para la superficie de la mesa (Fig. 21)

1. Inserte dos pernos de carruaje de 1/4-20 x 1 1/2" (30) a través de los orificios ranurados en la tabla de biselado (19).
2. Deslice una arandela grande (26) en cada perno de carruaje y enrosque una perilla de fijación (17) tres o cuatro giros en cada perno de carruaje.
3. Para instalar la tabla de biselado en el canal de inglete sobre la superficie de la mesa, inserte las cabezas de los pernos de carruaje en el par de ranuras de bocallave que desee sobre la superficie de la mesa (ubicados en el canal de inglete). Luego apriete las perillas de fijación firmemente.

Operación de la mesa de fresado

CÓMO FRESAR UTILIZANDO TABLAS DE BISELADO (FIG. 22)

Las tablas de biselado se usan para controlar la pieza de trabajo cuando se realiza el trabajo de fresado, y sirven para mantener la pieza de trabajo plana sobre la mesa. La tabla de biselado de la superficie de la mesa, en combinación con la tabla de biselado de la guía, ayuda a mantener la pieza de trabajo presionada contra la guía y la superficie de la mesa. La mejor ubicación para las tablas de biselado varía según la aplicación, el tamaño de la pieza de trabajo y otros factores.

1. Sin aparear, instale la(s) tabla(s) de biselado(s) según se describe en la página 89.
2. Coloque la pieza de trabajo en la mesa de fresado de manera que quede cuadrada contra la guía.
3. Coloque ambas tablas de biselado firmemente contra la pieza de trabajo y apriete las perillas abrazaderas.
4. La pieza de trabajo se debe mover con cierta resistencia pero sin necesidad de un gran esfuerzo.
5. Para piezas de trabajo más anchas, no se puede usar la tabla de biselado de la superficie de la mesa. La segunda tabla de biselado también se puede posicionar en la guía, si se desea.

Se pueden adquirir tablas de biselado adicionales, modelo RA1187, a través de la tienda minorista Bosch más cercana.

ADVERTENCIA: Nunca suelte la pieza de trabajo cuando esté realizando un fresado

hasta haber completado el corte y que la pieza de trabajo esté completamente alejada de la broca. Tales medidas de precaución reducen el riesgo de lesiones personales y/o daños a la propiedad.

• Las tablas de biselado sirven de guía para sostener la pieza de trabajo en posición al fresar en una mesa de fresado.
• Su función NO es únicamente sostener la pieza de trabajo en su lugar cuando la guía está en contacto con la broca, o en cualquier otro momento en que la broca está girando.

ADVERTENCIA

Para fresar de forma precisa y con mayor control, la pieza de

trabajo se debe sostener contra la guía de la mesa de fresado al fresar.

CÓMO AJUSTAR EL REFRENTADO DE LA GUÍA (FIG. 23)

Las caras derecha e izquierda de la guía se encuentran sujetas a la cara frontal de la guía de la mesa fresadora, y se las puede ajustar hacia adentro o hacia afuera desde la broca de la fresadora a fin de permitir espacios adecuados para brocas de distintos tamaños. Para obtener la mayor sujeción durante las operaciones de fresado, los refrentados de la guía deben ubicarse lo más cerca posible de la broca, sin llegar a entrar en contacto con la misma (normalmente cerca de 1/4" de la broca).

1. Afloje las dos perillas de sujeción en la parte posterior del refrentado de la guía y coloque las caras hacia adentro o hacia afuera desde la broca de la fresadora, según sea necesario.

ADVERTENCIA: Siempre sostenga la pieza de trabajo contra la guía de la mesa

de fresado al fresar. Tales medidas de seguridad incrementan la precisión al fresar y mejoran el control de la pieza de trabajo, reduciendo el riesgo de lesiones personales.

1. Una vez que el refrentado de la guía se encuentre en la posición deseada, ajuste las perillas de sujeción FIRMEMENTE.

Operación de la mesa de fresado

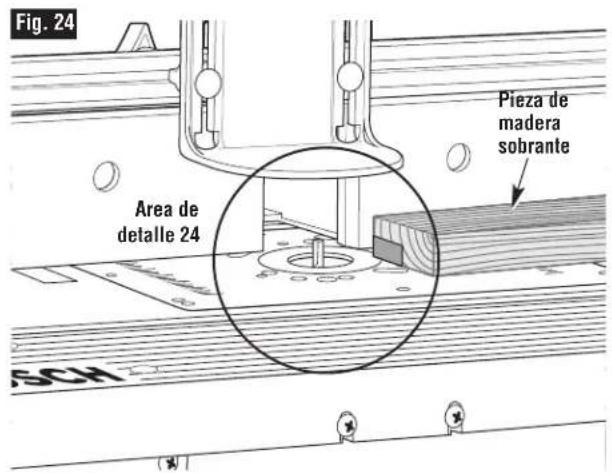

CÓMO AJUSTAR LA PROFUNDIDAD Y LA ALTURA DEL CORTE (FIG. 24)

1. Seleccione una tabla suave y recta, con buenos bordes cuadrados.
2. Marque las líneas "A" y "B" en el extremo de la tabla, como aparece en el detalle 24.
3. La línea "A" indica la altura de corte deseada.
4. La línea "B" indica la profundidad de corte deseada.
5. El área delineada por "A," "B," y el borde de la tabla es el área que se va a cortar.
6. Siguiendo las instrucciones que vienen con la fresadora, ajuste la altura de corte de la fresadora hasta que la parte superior de la broca de la fresadora se alinee con la línea "A".
7. Si no puede lograrse la profundidad de corte deseada en una sola pasada, afloje las perillas de fijación de la guía y desplace la guía hacia delante o hacia atrás hasta que el filo exterior de la broca se encuentre alineado con la línea "B". Puede ser necesario volver a colocar el protector a fin de brindar un acceso más fácil.

NOTA: Si desea realizar cortes más profundos, NO lo intente de una sola pasada. Realice varias pasadas menos profundas, y de manera progresiva desplace la guía hacia adelante hasta alcanzar la profundidad de corte deseada.

1. Revise nuevamente que la guía está paralela a la ranura de la barra de inglete, y apriete FIRMEMENTE ambas perillas abrazaderas de la guía.

ADVERTENCIA

Siempre asegúrese de que la guía y el protector de seguridad no puedan

tener contacto con la broca de fresado. Si esto no se hace, se producirán daños sobre la mesa de fresado y podría ocasionar lesiones personales.

1. Una vez se realicen todos los ajustes, verifique que:
2. La fresadora está FIRMEMENTE fijada en la base de la fresadora.
3. La broca de la fresadora esté FIRMEMENTE apretada en el portabrocas de la fresadora, con al menos 3/4" de enganche de la espiga.
4. La base de la fresadora está FIRMEMENTE apretada a la placa de montaje de la mesa de fresado.
5. Retire la plancha de la mesa.

NOTA: Al hacer los ajustes, use una pieza de material sobrante para hacer los cortes de ensayo antes de hacer el corte con la pieza de trabajo real.

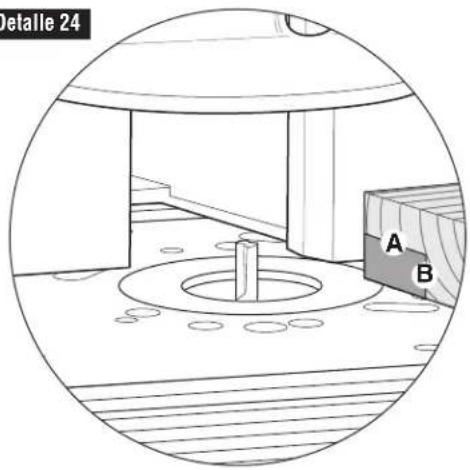

Delle 24

Operación de la mesa de fresado

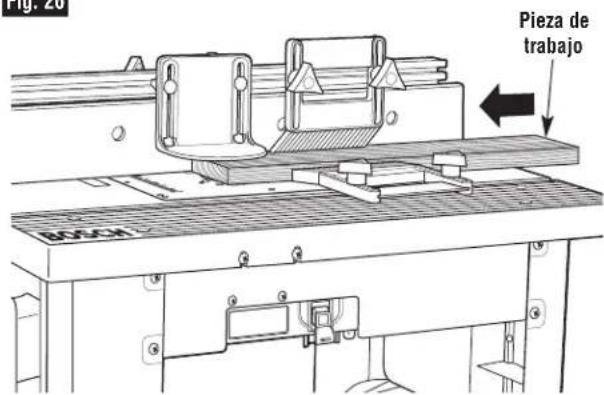

CORTE O UNIÓN DEL BORDE COMPLETO (FIGS. 25 Y 26)

Para una mayor fuerza y exactitud, las tablas a unirse deben estar lisas y cuadradas. Los bordes deben estar alineados con las superficies de la pieza de trabajo. Se pueden nivelar los bordes mediante el uso de una mesa de fresado con una broca recta.

NOTA: la cuña de empalme se puede utilizar para otorgar un soporte continuo a la pieza de trabajo a medida que se alimenta la broca de la fresadora.

ADVERTENCIA

Siempre asegúrese de que la guía y el protector de seguridad no puedan

tener contacto con la broca de fresado. Si esto no se hace de dicho modo, se producirán daños sobre la mesa de fresado y esto podrá ocasionar lesiones personales.

1. Afloje las perillas abrazaderas en el refrentado izquierdo de la guía.
2. Alinee la ranura en la(s) cuña(s) de unión con los orificios en el refrentado de la guía, y deslice la(s) cuña(s) de unión entre la guía y el refrentado izquierdo de la guía (Fig. 25).

Use una cuña de unión para una compensación de 1/16 , o ambas cuñas de unión para una compensación de 1/8 .

1. Instale una broca recta en la fresadora.
2. Coloque los dos refrentados de la guía de modo que estén a una distancia de 1/4 de la broca.
3. Ajuste las cuatro perillas de fijación que sostienen en su lugar a los refrentados de la guía.
4. Coloque una regla o un pedazo de madera plano sobre la mesa para que se apoye sobre el refrentado de la guía izquierda.
5. Desplace la guía hacia atrás hasta que la regla se alinee con el borde de corte de la broca y todas se encuentren en contacto con el refrentado de la guía izquierda.
6. Ajuste las perillas de fijación.
7. Retire la regla o madera plana.
8. Ajuste la altura de la broca de modo que pueda cortar el espesor total de la pieza de trabajo.
9. Coloque las tablas de biselado, si se desea. Consulte la sección CÓMO FRESAR UTILIZANDO TABLAS DE BISELADO, en la página 90.
10. Retire la tabla de la mesa y baje la protección superior hasta la posición de operación. Ajuste las perillas de fijación de seguridad FIRMEMENTE.

NOTA: Al hacer ajustes, utilice una pieza de madera sobrante para realizar cortes de prueba antes de llevar a cabo el corte con la pieza de trabajo real.

1. Cerciórese de que tanto la fresadora como la caja del interruptor estén apagadas (OFF), antes de conectar la fresadora en la caja del interruptor.

Fig. 25

Fig. 26

1. Mientras sostiene firmemente una pieza de sobrante de madera contra la guía y hacia abajo contra la mesa de fresado, alimente una pieza sobrante de madera hacia la broca en la dirección que indica la flecha en la Fig. 26.
2. Usando la caja del interruptor, apague la fresadora. Si se necesita algún ajuste, desconecte la fresadora y repita los pasos 6 a 11 hasta que todos los ajustes estén correctos. Una vez esté satisfecho con todos los niveles, haga el corte con la pieza de trabajo verdadera.

Operación de la mesa de fresado

CORTE DE LOS BORDES CON BROCAS DE FRESADO NO PILOTADAS (FIGS. 27 Y 28)

ADVERTENCIA

Desconecte la fresadora del enchufe de corriente antes de realizar

ajustes o mantenimiento. Tales medidas de precaución reducen el riesgo de un funcionamiento no intencional de la herramienta.

NOTA: Si la cuña de empalme se encuentra instalada, retírela antes de comenzar el trabajo.

Cuando use brocas de fresado NO PILOTEADAS, deben usar la guía para establecer la profundidad de corte. Para hacer cortes profundos, no intente alcanzar la profundidad total de una sola pasada. Repita el movimiento, dando pequeños cortes.

1. Instale la broca deseada en la fresadora.
2. Siga las instrucciones de la página 91 a fin de establecer la profundidad y altura de corte deseadas (Fig. 27). Asegúrese de que la guía y la fresadora estén FIRMEMENTE en su lugar.
3. Coloque los dos refrentados de la guía de modo que estén a una distancia de 1/4" de la BROCA.
4. Ajuste las cuatro perillas de fijación que sostienen los refrentados de la guía en su lugar.
5. Coloque las tablas de biselado, si se desea. Consulte la sección COMO FRESAR UTILIZANDO TABLAS DE BISELADO, en la página 90.
6. Retire la tabla de la mesa y bajo la protección superior hasta la posición de operación. Ajuste las perillas de fijación de seguridad FIRMEMENTE.

NOTA: Al hacer ajustes, utilice una pieza de madera sobrante para realizar cortes de prueba antes de llevar a cabo el corte con la pieza de trabajo real.

1. Cerciórese de que tanto la fresadora como la caja del interruptor estén apagadas (OFF), luego conecte la fresadora en la caja del interruptor.
2. Mientras sostiene firmemente una pieza de sobrante de madera contra la guía y hacia abajo contra la mesa de fresado, alimente una pieza sobrante de madera hacia la broca en la dirección que indica la flecha en la Fig. 28.
3. Usando la caja del interruptor, apague la fresadora. Si se necesita algún ajuste, desconecte la fresadora y repita los pasos 2 a 8 hasta que todos los ajustes estén correctos. Una vez esté satisfecho con todos los niveles, haga el corte con la pieza de trabajo verdadera.

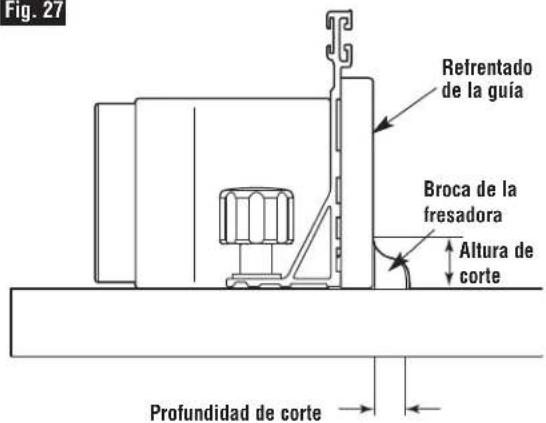

Fig.27 La protección de seguridad no aparece para facilitar la claridad de visión.

Operación de la mesa de fresado

CORTE DE LOS BORDES CON BROCAS DE FRESADO PILOTEADAS (FIGS. 29 Y 30)

ADVERTENCIA

Desconecte la fresadora del enchufe de corriente antes de

realizar ajustes o cambiar accesorios. Tales medidas de precaución reducen el riesgo de un funcionamiento no intencional de la herramienta.

NOTA: Si la cuna de empalme se encuentra instalada, retírela antes de comenzar a trabajar.

1. Instale la broca piloteada que desea en la fresadora.
2. Siga las instrucciones de la página 91 para establecer la altura de corte deseada (Fig. 29). Asegúrese de que la fresadora se encuentre FIRMEMENTE en su lugar.
3. Ajuste la guía de la mesa fresadora hacia adelante de modo que el piloto de la broca de fresado pueda controlar la profundidad de corte. El piloto de la broca de fresado debe apenas sobresalir de los refrentados de la guía. Ajuste las perillas de fijación de la guía FIRMEMENTE.
4. Coloque los dos refrentados de la guía de modo que estén a una distancia de 1/4 de la BROCA.
5. Ajuste las cuatro perillas de fijación que sostienen los refrentados de la guía en su lugar.
6. Retire la tabla de la mesa y baje la protección superior hasta la posición de operación. Ajuste las perillas de fijación de seguridad FIRMEMENTE. NOTA: Al hacer ajustes, utilice una pieza de madera sobrante para realizar cortes de prueba antes de llevar a cabo el corte con la pieza de trabajo real.
7. Cerciórese de que tanto la fresadora como la caja del interruptor estén apagadas (OFF), luego conecte la fresadora en la caja del interruptor.
8. Mientras sostiene firmemente una pieza de sobrante de madera contra la guía y hacia abajo contra la mesa de fresado, alimente una pieza de madera sobrante hacia la broca en la dirección que indica la flecha en la Fig. 30.
9. Usando la caja del interruptor, apague la fresadora. Si se necesita algún ajuste, desconecte la fresadora y repita los pasos 2 a 8 hasta que todos los ajustes estén correctos. Una vez que esté satisfecho con todos los niveles, haga el corte con la pieza de trabajo verdadera.

Fig. 29 La protección de seguridad no aparece para facilitar la claridad de visión.

Operación de la mesa de fresado

RANURAS, ACANALADURAS Y VETAS (FIGS. 31 Y 32)

ADVERTENCIA

Desconecte la fresadora del enchufe de corriente antes de realizar ajustes

o cambio de accesorios. Tales medidas de precaución reducen el riesgo de un funcionamiento no intencional de la herramienta.

NOTA: Si la cuña de empalme se encuentra instalada, retírela antes de comenzar a trabajar.

Para estas operaciones de fresa, se recomienda la utilización de tablas de biselado y de un zapato empujador.

Para obtener los mejores resultados y alcanzar la mayor precisión, el lado de la pieza de trabajo que se ubicará contra la guía debe estar completamente apoyado y derecho.

Si está utilizando una aspiradora de mojado/seco, debe conectarla al puerto de vacío ubicado en la parte posterior del gabinete de la mesa.

1. Instale la broca de corte de extremo deseada en la fresadora.

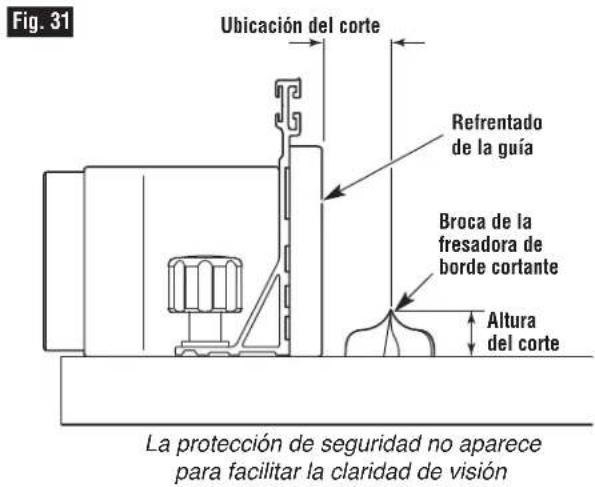

2. Siga las instrucciones de la página 91 para establecer la profundidad de corte (ubicación del corte) y la altura de corte deseadas (Fig. 31). Asegúrese de que la guía y la fresadora se encuentren FIRMEMENTE en su lugar.

IMPORTANTE: Para hacer cortes profundos, no intente alcanzar la profundidad total (controlada por la altura de la broca de la fresadora) de una sola pasada. Repita el movimiento, dando cortes pequeños hasta lograr la profundidad deseada.

1. Ubique los dos refrentados de la guía de modo que otorguen un soporte continuo a la pieza de trabajo.
2. Ajuste las cuatro perillas de fijación que sostienen a los refrentados de la guía en su lugar.
3. Coloque las tablas de biselado, si se desea. Consulte la sección CÓMO FRESAR UTILIZANDO TABLAS DE BISELADO, en la página 90.
4. Retire la tabla de la mesa y baje la protección superior hasta la posición de operación. Ajuste las perillas de fijación de seguridad FIRMEMENTE.

NOTA: Al hacer ajustes, utilice una pieza de madera sobrante para realizar cortes de prueba antes de llevar a cabo el corte con la pieza de trabajo real.

1. Cerciórese de que tanto la fresadora como la caja del interruptor estén apagadas (OFF), antes de conectar la fresadora en la caja del interruptor.

1. Mientras sostiene firmemente una pieza de sobrante de madera contra la guía y hacia abajo contra la mesa de fresado, alimente una pieza sobrante de madera hacia la broca en la dirección que indica la flecha en la Fig. 32.
2. Usando la caja del interruptor, apague la fresadora. Si se necesita algún ajuste, desconecte la fresadora y repita los pasos 2 a 8 hasta que todos los ajustes estén correctos. Una vez esté satisfecho con todos los niveles, haga el corte con la pieza de trabajo verdadera.

Operación de la mesa de fresado

USO DE LA PATA DE ARRANQUE PARA FORMAR LOS BORDES DE LAS CURVAS

La pata de arranque (20) se utiliza en vez de la guía para las operaciones que involucran el fresado de curvas en la pieza de trabajo. Se debe usar únicamente con brocas que tengan cojinetes de piloto. Enrosque el pasador de arranque en el orificio enroscado en la placa de montaje y apriete firmemente con un destornillador ranurado (Fig. 33).

Una el protector de la pata de arranque (21) a la placa de montaje enroscando un tornillo (22) de cabeza segmental #10-32 x 3/8" en el poste de protección hacia el orificio enroscado en la placa de montaje. Alinee el dispositivo de seguridad con el orificio en la placa de montaje de forma que quede encima de la broca y sujete firmemente el dispositivo de seguridad en su lugar.

• Siempre utilice el protector de seguridad de la pata de arranque al fresar con la pata de arranque.
• Cuando utilice la pata de arranque, la dirección de alimentación de la pieza de trabajo es siempre de derecha a izquierda por delante de la broca (Fig. 34).
• Fije la pieza de trabajo contra el frente de la pata de arranque y balancéela lentamente hacia la broca.
• Mientras esté fresando, asegúrese de que la pieza de trabajo está siempre en contacto con el cojinete piloto de la broca.

ADVERTENCIA: Use la clavija del protector de seguridad de encendido para este tipo de operación. No intente fresar piezas muy pequeñas. Mantenga los dedos alejados cuando la broca esté girando.

CÓMO UTILIZAR UN CALIBRADOR DE INGLETE (no incluido)

La ranura de calibración de inglete de aluminio puede utilizarse en la gran mayoría de las ranuras de inglete de sierra de mesa fija que miden 3/4" de ancho x 3/8" de profundidad.

NOTA: Para TODAS las operaciones de fresado que requieran el uso del calibrador de inglete con la guía, ASEGÚRESE de alinear la guía con la ranura del calibrador de inglete de la mesa fresadora antes de realizar cualquier tipo de corte. Los ingletes pueden cortarse si se desajusta la perilla de fijación del transporte, se gira el transporte a 60° en cualquier dirección y se vuelve a ajustar la perilla.

Notas

Notas

Notas
