Caractéristiques	Détails
Type de produit	Robot ménager
Puissance	1500 W
Capacité du bol	4,5 litres
Matériau du bol	Acier inoxydable
Accessoires inclus	Fouet, pétrin, mélangeur
Vitesse réglable	6 vitesses
Fonction pulse	Oui
Dimensions	35 x 25 x 30 cm
Poids	5 kg
Utilisation	Préparation de pâtes, crèmes, sauces, etc.
Entretien	Bol et accessoires lavables au lave-vaisselle
Sécurité	Système de verrouillage du bol, protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - Dynamix 551061 Dynamic

Comment puis-je assembler le robot ménager Dynamic Dynamix 551061 ?

Pour assembler le robot, commencez par fixer le bol sur la base en le tournant dans le sens des aiguilles d'une montre. Ensuite, placez le couvercle sur le bol et assurez-vous qu'il est bien verrouillé.

Le robot ménager ne s'allume pas, que faire ?

Vérifiez que le robot est correctement branché sur une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment nettoyer les accessoires du robot ?

Les accessoires peuvent être lavés à la main avec de l'eau chaude et du savon. Vous pouvez également les placer dans le panier supérieur du lave-vaisselle, sauf indication contraire dans le manuel d'utilisation.

Est-ce que le robot ménager peut mélanger des pâtes à pain ?

Oui, le robot est conçu pour mélanger des pâtes à pain. Utilisez l'accessoire approprié et suivez les instructions de recette pour de meilleurs résultats.

Quelle est la capacité maximale du bol du robot ?

Le bol du Dynamic Dynamix 551061 a une capacité maximale de 3,5 litres.

Comment puis-je régler la vitesse du robot ?

Utilisez le bouton de réglage de la vitesse situé sur le panneau de commande. Tournez-le pour choisir la vitesse souhaitée en fonction de votre préparation.

Le robot émet un bruit inhabituel pendant son utilisation, que faire ?

Si le robot émet un bruit inhabituel, arrêtez immédiatement son utilisation et vérifiez s'il y a des objets coincés dans les accessoires ou si les pièces sont bien fixées.

Puis-je utiliser le robot pour préparer des smoothies ?

Oui, le robot peut être utilisé pour préparer des smoothies. Assurez-vous d'utiliser l'accessoire approprié et de ne pas surcharger le bol.

Où puis-je trouver des pièces de rechange pour le Dynamic Dynamix 551061 ?

Les pièces de rechange peuvent être commandées auprès de notre service clientèle ou sur notre site Web officiel dans la section 'Accessoires et pièces de rechange'.

Comment puis-je contacter le service clientèle pour des questions supplémentaires ?

Pour contacter le service clientèle, veuillez appeler le numéro indiqué dans le manuel d'utilisation ou visiter notre site Web pour plus d'informations.

MODE D'EMPLOI Dynamix 551061 Dynamic

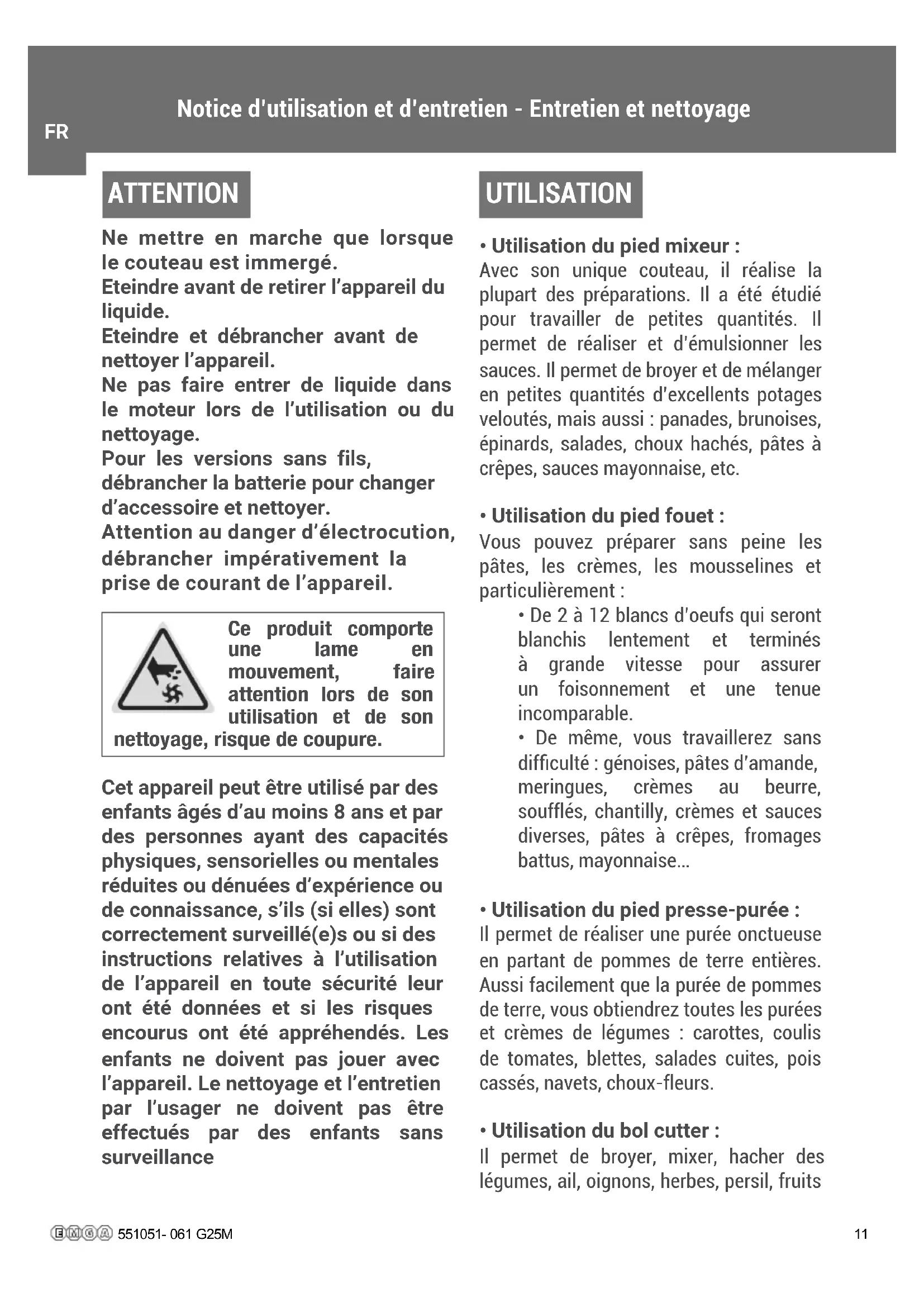

This machine is in accordance with CE standards and EN 60335-2-64: 5510 51- 0 61 G25M 10FR ATTENTION Ne mettre en marche que lorsque le couteau est immergé. Eteindre avant de retirer l’appareil du liquide. Eteindre et débrancher avant de nettoyer l’appareil. Ne pas faire entrer de liquide dans le moteur lors de l’utilisation ou du nettoyage. Pour les versions sans fils, débrancher la batterie pour changer d’accessoire et nettoyer. Attention au danger d’électrocution, débrancher impérativement la prise de courant de l’appareil. Ce produit comporte une lame en mouvement, faire attention lors de son utilisation et de son nettoyage, risque de coupure. Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance UTILISATION

• Utilisation du pied mixeur : Avec son unique couteau, il réalise la plupart des préparations. Il a été étudié pour travailler de petites quantités. Il permet de réaliser et d’émulsionner les sauces. Il permet de broyer et de mélanger en petites quantités d’excellents potages veloutés, mais aussi : panades, brunoises, épinards, salades, choux hachés, pâtes à crêpes, sauces mayonnaise, etc.

• Utilisation du pied fouet : Vous pouvez préparer sans peine les pâtes, les crèmes, les mousselines et particulièrement :

• De 2 à 12 blancs d’oeufs qui seront blanchis lentement et terminés à grande vitesse pour assurer un foisonnement et une tenue incomparable.

• De même, vous travaillerez sans difculté : génoises, pâtes d’amande, meringues, crèmes au beurre, soufflés, chantilly, crèmes et sauces diverses, pâtes à crêpes, fromages battus, mayonnaise…

• Utilisation du pied presse-purée : Il permet de réaliser une purée onctueuse en partant de pommes de terre entières. Aussi facilement que la purée de pommes de terre, vous obtiendrez toutes les purées et crèmes de légumes : carottes, coulis de tomates, blettes, salades cuites, pois cassés, navets, choux-fleurs.

• Utilisation du bol cutter : Il permet de broyer, mixer, hacher des légumes, ail, oignons, herbes, persil, fruits Notice d’utilisation et d’entretien - Entretien et nettoyage 551051- 061 G25M 11FR Ne pas court-circuiter accidentellement ou intentionnellement les bornes du chargeur ou de la batterie. Cela peut provoquer un incendie, une électrocution ou des blessures. Débrancher le chargeur quand il n’est pas utilisé. FONCTIONNEMENT Mettre en place la batterie jusqu’à la butée. Tenir le mixeur par la poignée avec une main, en mettant un doigt sur la gâchette G (sans appuyer). Appuyer maintenant sur la gâchette G, l’appareil est en marche. Pour arrêter l’appareil, relâcher la gâchette

Après chaque utilisation, enlever la batterie du mixeur et rechargerla sur le chargeur. Il n’est pas nécessaire de décharger complètement la batterie avant de la placer sur le chargeur.

• Précautions d’emploi : Ne jamais faire fonctionner l’appareil à vide, hors récipient. Pour avoir le plus d’efcacité, nous conseillons de tenir l’appareil en position oblique sans poser la cloche de protection sur le fond de la marmite comme représenté par les croquis ci-dessous (au 2/3 du tube de plongée). secs, viande, parmesan et de réaliser des pâtes brisées, pâtes à pain etc. Cet appareil est utilisé uniquement pour des préparations alimentaires : pour toute autre utilisation, nous consulter.

BATTERIE Avant la première utilisation, brancher le chargeur sur le secteur. Faire glisser la batterie dans le chargeur jusqu’à la butée. La LED verte clignote pendant toute la durée de la charge. En n de charge, la LED verte reste allumé de manière continue. Si la LED rouge clignote, la batterie est trop chaude. Retirer alors la batterie du chargeur et attendre quelques minutes avant de remettre la batterie. Si les LEDs rouge et verte clignotent alternativement, la batterie présente un défaut. Contacter le service SAV pour plus de détails.

• Précautions d’utilisation du chargeur et de la batterie : An de garder une autonomie la plus longue possible, laisser la batterie sur le chargeur jusqu’à la n de la charge. Le chargeur, la batterie et le mixeur sont spécialement conçus pour une utilisation commune. Insérer un autre type de batterie sur le chargeur ou le mixeur ou charger la batterie sur un autre chargeur peut provoquer des incendies, des électrocutions ou des blessures. 5510 51- 0 61 G25M 12FR Cet appareil est conçu pour utilisation avec le couteau à 2 lames. Il comporte une protection thermique s’il est utilisé avec les mauvais outils ou pour des préparations trop épaisses. N’utilisez jamais d’accessoires qui ne sont pas recommandés par le fabricant. Ils pourraient représenter une source de danger pour l’utilisateur et endommager l’appareil. Utilisez uniquement des éléments et accessoires originaux. ENTRETIEN Le nettoyage de l’appareil peut s’effectuer avec une éponge ou un chiffon légèrement humide. Pour nettoyer l’intérieur de la cloche, faire fonctionner l’appareil avec le tube de plongée et sa cloche, dans de l’eau claire pendant 3 secondes. Nettoyer le pied à l’eau claire, si nécessaire avec du produit vaisselle. Attention : lors du nettoyage du pied mixeur équipé de son couteau, faire attention risque de coupures. Ne pas nettoyer le bloc-moteur au jet d’eau. Ne jamais immerger le bloc-moteur dans l’eau. MAINTENANCE Il est souhaitable de vérifier périodiquement :

• Le bon état du cordon d’alimentation du chargeur (les ls de cuivre du cordon ne doivent pas être apparents).

• Le bon état des cosses de connexions du chargeur et du mixeur

• L’étanchéité du tube de plongée (en contrôlant visuellement l’état du joint après avoir enlevé le couteau).

• L’affûtage du couteau. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualication similaire an d’éviter un danger. RACCORDEMENT ÉLECTRIQUE Ce chargeur de classe II (double isolation) est alimenté en courant alternatif monophasé et ne nécessite pas de prise de terre. Le moteur de type universel est antiparasité. L’installation devra être protégée par un disjoncteur différentiel et un fusible de calibre 10 A. Prévoir une prise de courant 10/16 A monophasée normalisée. Vérier la concordance entre la tension du réseau électrique et la valeur indiquée sur la plaque caractéristique du chargeur. 551051- 0 61 G25 M 13FR ATTESTATION DE CONFORMITÉ SERVICE

APPRÈS-VENTE ET GARANTIE

Attestons que l’appareil mixeur est conforme aux exigences essentielles de la norme EN 60335-2-64.

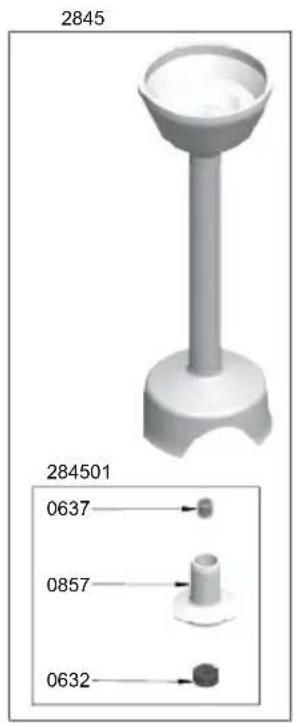

No. ARTICLEDesignationCode_venteQTE1 Ensemble entretoise, cloche, palier 2845 11.1Cloche XL-11.2Palier0857 11.3Entretoise-11.4Bague autolubrifiante0637 11.5Carter-11.6 Joint à lèvre 4x12x16 Arbre équipé + couteau -12.1Moyeu d'accouplement2860 12.2Joint torique2859 12.3Arbre de transmission-12.4Couteau à émulsion0550 12.4.1Support de lame-12.4.2Lame de couteau-12.4.3 Vis de couteau DYNAMIX -12.5Goupille 3x200744 1 Ce plan ne peut être reproduit ou communiqué à des tiers sans notre autorisation écrite Matière :1:2DX_AC520AC520-RepDateRevVerAppTol Gén :Echelle :DessinéVérifiéApprouvéCode n°Date027/06/2017NLOriginalNL27/06/2017 Pied 160 DYNAMIX avec couteau à émulsion PLAN N° :

284501 160 56 0551055205532845No. ARTICLEDesignationCode_venteQTE1 Ensemble entretoise, cloche, palier 2845 11.1Cloche XL-11.2Palier0857 11.3Entretoise-11.4Bague autolubrifiante0637 11.5Carter-11.6 Joint à lèvre 4x12x16 Arbre équipé + couteau -12.1Moyeu d'accouplement2860 12.2Joint torique2859 12.3Arbre de transmission-12.4Couteau à émulsion0550 12.4.1Support de lame-12.4.2Lame de couteau-12.4.3 Vis de couteau DYNAMIX -12.5Goupille 3x200744 1 Ce plan ne peut être reproduit ou communiqué à des tiers sans notre autorisation écrite Matière :1:2DX_AC520AC520-RepDateRevVerAppTol Gén :Echelle :DessinéVérifiéApprouvéCode n°Date027/06/2017NLOriginalNL27/06/2017 Pied 160 DYNAMIX avec couteau à émulsion PLAN N° :

2845.XL Entretoise et palier

Joint à lèvre 4x12x16

Axe d'arbre de transmission

Moyeu d'accouplement

Ce plan ne peut être reproduit ou communiqué à des tiers sans notre autorisation écrite Matière : 1:2 DX_AC550 AC550

Rep Date Rev Ver App Tol Gén : Echelle : Dessiné Vérifié Approuvé Code n° Date

2845.XL Entretoise et palier

Joint à lèvre 4x12x16

Axe d'arbre de transmission

Moyeu d'accouplement

Ce plan ne peut être reproduit ou communiqué à des tiers sans notre autorisation écrite Matière : 1:2 DX_AC550 AC550

Rep Date Rev Ver App Tol Gén : Echelle : Dessiné Vérifié Approuvé Code n° Date

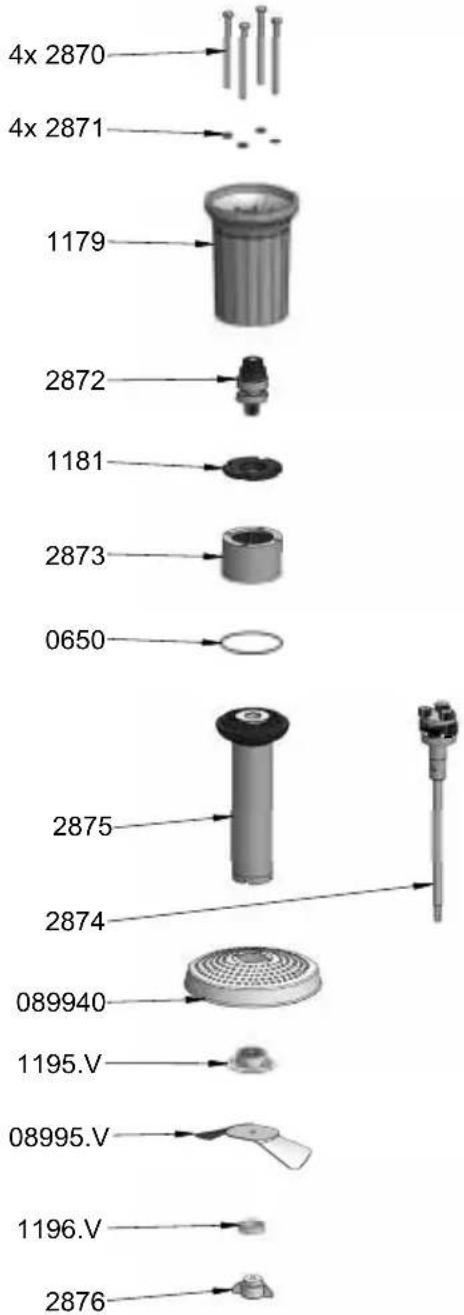

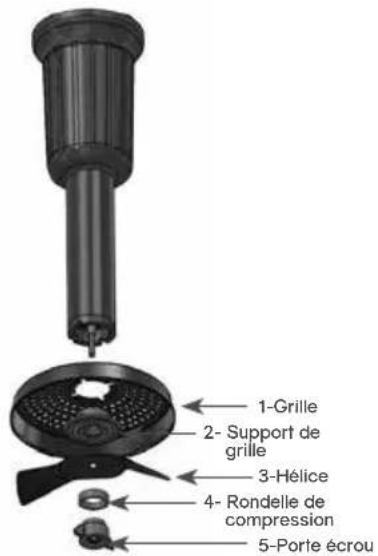

No. ARTICLEDesignationCode_venteQTE1Grille PP DYNAMIX089940 12Support de grille1195.V13 Entretoise PP équipée DYNAMIX Entreoise de PP DYNAMIX -13.2Palier de presse-purée-13.3Embase de presse-purée-13.4Bague METAFRAM 6x10x60655 13.5Bague autolubrifiante3516 13.6Bague d'étanchéité 16x6x50667D14Hélice PP DYNAMIX08995.V15 Arbre de sortie PP DYNAMIX 2874 15.1 15.2Réducteur de presse-purée-15.3Goupille 3x14-15.4Pignon 15 dents-45.5Pignon 15 dents-35.6 Deuxième étage de planétaire -15.7Pignon 17 dents-16Rondelle de compression1196.V17 Porte-écrou + Ecrou PP DYNAMIX 2876 17.1Porte-écrou-17.2Ecrou M41305 18Rondelle de calage1181 19Rondelle-110Joint torique0650 111 Couronne à denture intérieure Carter inférieur PP DYNAMIX 1179 113Joint torique2871 414Vis de masse9023 415 116 Arbre d'entrainement PP DYNAMIX 2872 116.1 116.2Accouplement male45123 116.3Roulement0601 216.4Petite entretoise inférieure-116.5Goupille 3x200744 1 Ce plan ne peut être reproduit ou communiqué à des tiers sans notre autorisation écrite Matière :1:5 AC517-RepDateRevVerAppTol Gén :Echelle :DessinéVérifiéApprouvéCode n°Date 17/10/2018 Original 17/10/2018 Outil presse-purée DYNAMIX PLAN N° :

Entretoise PP équipée DYNAMIX

Palier de presse-purée

Embase de presse-purée

Réducteur de presse-purée

Deuxième étage de planétaire

Porte-écrou + Ecrou PP DYNAMIX

Couronne à denture intérieure

Carter inférieur PP DYNAMIX

Petite entretoise inférieure

Ce plan ne peut être reproduit ou communiqué à des tiers sans notre autorisation écrite Matière : 1:5

Rep Date Rev Ver App Tol Gén : Echelle : Dessiné Vérifié Approuvé Code n° Date

17/10/2018 Outil presse-purée DYNAMIX PLAN N° :

COURONNE À DENTURE INTÉRIEURE

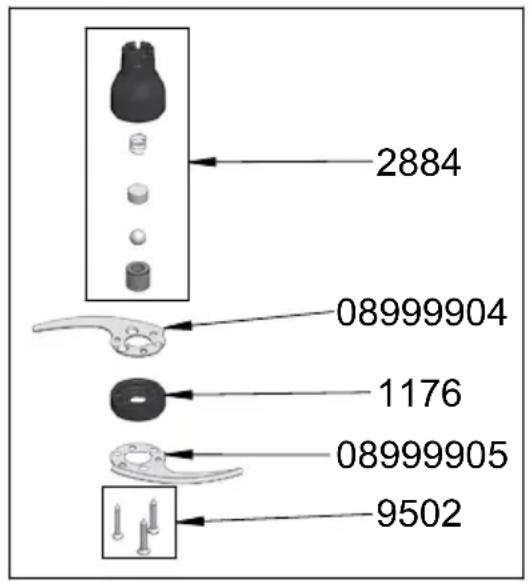

No. ARTICLEDesignationCode_venteQTE1Socle de bol1178.V12Bol2882 12.1Bol inférieur-12.2Axe de bol-13Outil couteau2881 13.1Cône équipé2884 13.1.1Cône-13.1.2Support de bille-13.1.3Ressort de gâchette0768 13.1.4Bille de lameBILL000113.1.5Bague autolubrifiante-13.2Lame A08999904 13.3Porte-lames1176 13.4Lame B08999905 13.5Vis 3.9x249014 34Couvercle de bol2880 14.1Couvercle équipé-14.1.1Couvercle-14.1.2Bague étanchéité 12x22x70609 14.1.3Bague autolubrifiante3516 14.2Arbre de sortie-14.2.1Réducteur un étage-14.2.2Pignon 17 dents-34.2.3Joint torique2871 44.3Goupille 3x20C074414.4Accouplement maleC4512314.5Joint torique0658 14.6Arbre d'attaque2885 14.6.1 Axe d'arbre d'entraînement -14.6.2Accouplement male45123 14.6.3Goupille 3x200744 14.6.4 Circlips pour arbre D6 Bague autolubrifiante pour pignon 0604 14.6.6Pignon 11 dents-14.7 Vis TFB PZ2 3,5x32 Platrine réducteur et bague 2887 14.8.1Platine de réducteur-14.8.2Bague d'étanchéité0607 14.9Couronne dentelée-14.10Rondelle anti-friction-24.11Pignon 15 dents-14.12Joint torique2871 4 Ce plan ne peut être reproduit ou communiqué à des tiers sans notre autorisation écrite Matière : 1:4 DX_AC518 AC518 RepDateRevVerAppTol Gén :Echelle :DessinéVérifiéApprouvéCode n°Date

No. ARTICLEDesignationCode_venteQTE1Socle de bol1178.V12Bol2882 12.1Bol inférieur-12.2Axe de bol-13Outil couteau2881 13.1Cône équipé2884 13.1.1Cône-13.1.2Support de bille-13.1.3Ressort de gâchette0768 13.1.4Bille de lameBILL000113.1.5Bague autolubrifiante-13.2Lame A08999904 13.3Porte-lames1176 13.4Lame B08999905 13.5Vis 3.9x249014 34Couvercle de bol2880 14.1Couvercle équipé-14.1.1Couvercle-14.1.2Bague étanchéité 12x22x70609 14.1.3Bague autolubrifiante3516 14.2Arbre de sortie-14.2.1Réducteur un étage-14.2.2Pignon 17 dents-34.2.3Joint torique2871 44.3Goupille 3x20C074414.4Accouplement maleC4512314.5Joint torique0658 14.6Arbre d'attaque2885 14.6.1 Axe d'arbre d'entraînement -14.6.2Accouplement male45123 14.6.3Goupille 3x200744 14.6.4 Circlips pour arbre D6 Bague autolubrifiante pour pignon 0604 14.6.6Pignon 11 dents-14.7 Vis TFB PZ2 3,5x32 Platrine réducteur et bague 2887 14.8.1Platine de réducteur-14.8.2Bague d'étanchéité0607 14.9Couronne dentelée-14.10Rondelle anti-friction-24.11Pignon 15 dents-14.12Joint torique2871 4 Ce plan ne peut être reproduit ou communiqué à des tiers sans notre autorisation écrite Matière : 1:4 DX_AC518 AC518 RepDateRevVerAppTol Gén :Echelle :DessinéVérifiéApprouvéCode n°Date

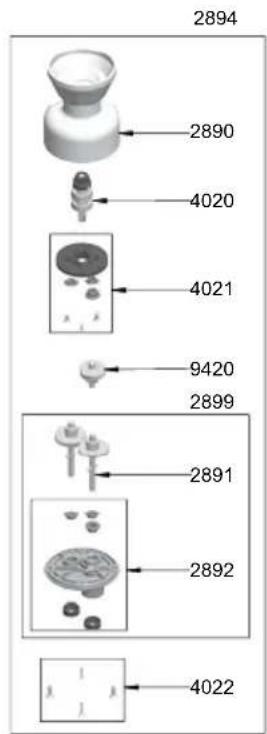

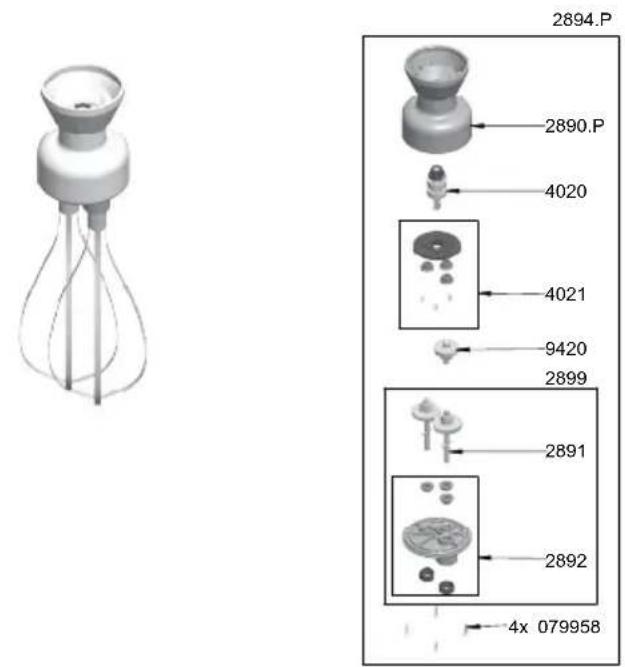

2890.P40204021942028910799584x289328922899 91,4 294 202 72 87 FF 0,10 29,5 COUPE F-F ECHELLE 1 : 5 2894.PNo. ARTICLEDesignationCode_venteQTE1Outil fouet2893 21.1Brin de fouet-21.2Moyeu d'outil fouet-1

1.3 Fretté d'outil fouet

-12Carter inférieur fouet2890 13Arbre de sortie2891 23.1 Axe d'arbre de sortie -13.2Pignon de sortie-13.3Goupille 2x10-13.4Goupille 3x140745 1

4.1 Axe d'arbre d'entrainement 089947 1

4.2Accouplement male45123 14.3Roulement0601 2

4.4 Circlips pour arbre D6 0766 2

4.5Pignon d'entrée0837A14.6Goupille 3x200744 14.7Goupille 3x140745 15Platine équipée4021 15.1Platine de fouetPLAT003 15.2Bague METAFRAM 6x10x60655 35.3Vis TFF M4x8-36Platine inférieure2892 16.1Embase de fouet16.2Bague METAFRAM 6x10x60655 36.3Bague d'étanchéité 16x6x50634 27Arbre intermédiaire9420 17.1Axe d'arbre intermédiaire-17.2 Grand pignon arbre intermédiaire -17.3Pignon 24 dents-17.4Goupille 2x10-18 Vis à métaux TFB M4x16 PZ2 DIN9664022 4 Ce plan ne peut être reproduit ou communiqué à des tiers sans notre autorisation écrite Matière :1:4 DX_AC516 AC516-RepDateRevVerAppTol Gén :Echelle :DessinéVérifiéApprouvéCode n°Date007/12/2016 Original 07/12/2016 Fouet DYNAMIX

Fretté d'outil fouet

Carter inférieur fouet

Axe d'arbre de sortie

4.1 Axe d'arbre d'entrainement 089947 1

4.4 Circlips pour arbre D6 0766 2

Pignon d'entrée 0837A

Bague d'étanchéité 16x6x5

Axe d'arbre intermédiaire

Grand pignon arbre intermédiaire

Vis à métaux TFB M4x16 PZ2 DIN966

Ce plan ne peut être reproduit ou communiqué à des tiers sans notre autorisation écrite Matière : 1:4 DX_AC516 AC516

Rep Date Rev Ver App Tol Gén : Echelle : Dessiné Vérifié Approuvé Code n° Date

Fretté d'outil fouet

Carter inférieur fouet

Axe d'arbre de sortie

4.1 Axe d'arbre d'entrainement 089947 1

4.4 Circlips pour arbre D6 0766 2

Pignon d'entrée 0837A

Bague d'étanchéité 16x6x5

Axe d'arbre intermédiaire

Grand pignon arbre intermédiaire

Vis à métaux TFB M4x16 PZ2 DIN966

Ce plan ne peut être reproduit ou communiqué à des tiers sans notre autorisation écrite Matière : 1:4 DX_AC516 AC516

Rep Date Rev Ver App Tol Gén : Echelle : Dessiné Vérifié Approuvé Code n° Date

Fretté d'outil fouet

Carter inférieur fouet

Axe d'arbre de sortie

4.1 Axe d'arbre d'entrainement 089947 1

4.4 Circlips pour arbre D6 0766 2

Pignon d'entrée 0837A

Bague d'étanchéité 16x6x5

Axe d'arbre intermédiaire

Grand pignon arbre intermédiaire

Vis à métaux TFB M4x16 PZ2 DIN966

Ce plan ne peut être reproduit ou communiqué à des tiers sans notre autorisation écrite Matière : 1:4 DX_AC516 AC516

Rep Date Rev Ver App Tol Gén : Echelle : Dessiné Vérifié Approuvé Code n° Date
