1147 - Machine à couper le carrelage DEDRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à couper le carrelage manuelle
Marque	DEDRA
Modèle	1147
Longueur de coupe maximale	600 mm
Épaisseur maximale du carreau	10 mm
Type de molette	DED0031 (diamètre 15 mm, épaisseur 1,5 mm)
Molette interchangeable	Oui
Alimentation	Manuelle (sans électricité)
Fonctions principales	Mesure, rainurage avec molette, cassage avec briseur
Guidage	Barre d'arrêt et chariot coulissant
Briseur	Levier de briseur intégré
Matériaux de coupe	Carrelage céramique
Entretien	Nettoyer après usage, remplacer la molette (modèle DED0031) si usée
Sécurité	Porter des gants et lunettes de protection recommandé
Pièces de rechange	Molette DED0031
Garantie	24 mois à compter de la date d'achat
Fabricant	DEDRA EXIM Sp. z o.o.

FOIRE AUX QUESTIONS - 1147 DEDRA

Comment mesurer et marquer la ligne de coupe ?

Mesurez la largeur à découper et marquez la ligne de coupe sur le carreau à l'aide d'un crayon. Placez ensuite le carreau contre la barre d'arrêt.

Quel est le sens correct de coupe ?

Le sens correct de coupe est celui de la barre d'arrêt (voir flèche sur les photos). Le briseur doit être positionné à 1-3 cm de cette barre.

Que faire si le carreau ne se casse pas après la rayure ?

Vérifiez que le briseur est bien positionné à 1-3 cm de la barre d'arrêt et que la rayure est nette. Appuyez fermement mais progressivement sur le levier de briseur.

Comment remplacer la molette ?

La molette (modèle DED0031) est interchangeable. Suivez les instructions du mode d'emploi pour démonter l'ancienne et installer la nouvelle. Veillez à ce que l'épaisseur soit de 1,5 mm.

Quelle est l'épaisseur maximale de carreau que la machine peut couper ?

L'épaisseur maximale est de 10 mm. Pour des carreaux plus épais, utilisez une autre machine.

La machine a-t-elle besoin d'une alimentation électrique ?

Non, il s'agit d'une machine manuelle fonctionnant sans électricité. La coupe se fait par rainurage et cassage.

Comment entretenir la machine ?

Nettoyez la table de travail et les rails après chaque utilisation. Remplacez la molette si elle est usée ou si la coupe devient difficile.

Quelles sont les consignes de sécurité ?

Portez des gants de protection et des lunettes de sécurité lors de la manipulation des carreaux cassés. Tenez les doigts éloignés du briseur.

Quelle est la garantie de cet appareil ?

La garantie est de 24 mois à compter de la date d'achat. Elle couvre les défauts de fabrication dans les conditions d'utilisation normales.

Où trouver des pièces de rechange ?

Les pièces de rechange, notamment la molette DED0031, sont disponibles auprès du fabricant DEDRA EXIM ou de ses revendeurs agréés. Consultez le site www.dedra.pl.

MODE D'EMPLOI 1147 DEDRA

FR Machine à couper le carrelage

Mode d'emploi avec le bulletin de garantie

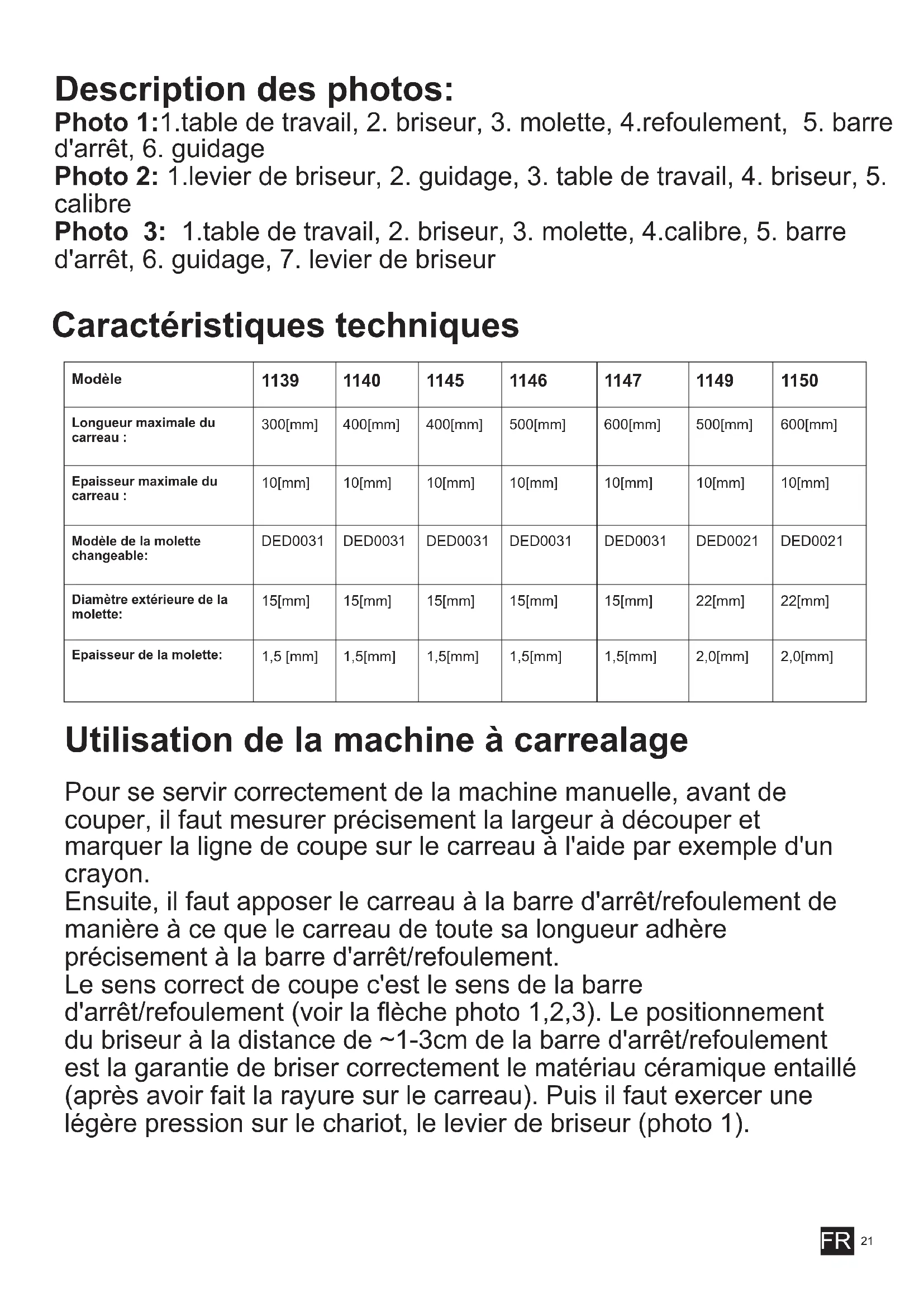

Photo 1:1.table de travail, 2. briseur, 3. molette, 4.refoulement, 5. barre d'arrêt, 6. guidage

Photo 2: 1. levier de briseur, 2. guidage, 3. table de travail, 4. briseur, 5. calibre

Photo 3: 1.table de travail, 2. briseur, 3. molette, 4.calibre, 5. barre d'arrêt, 6. guidage, 7. levier de briseur

Caractéristiques techniques

Modèle	1139	1140	1145	1146	1147	1149	1150
Longueur maximale du carreau :	300[mm]	400[mm]	400[mm]	500[mm]	600[mm]	500[mm]	600[mm]
Epaisseur maximale du carreau :	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]
Modèle de la molette changeable:	DED0031	DED0031	DED0031	DED0031	DED0031	DED0021	DED0021
Diamètre extérieure de la molette:	15[mm]	15[mm]	15[mm]	15[mm]	15[mm]	22[mm]	22[mm]
Epaisseur de la molette:	1,5 [mm]	1,5[mm]	1,5[mm]	1,5[mm]	1,5[mm]	2,0[mm]	2,0[mm]

Utilisation de la machine à carrealage

Pour se servir correctement de la machine manuelle, avant de couper, il faut mesurer précisément la largeur à découper et marquer la ligne de coupe sur le carreau à l'aide par exemple d'un crayon.

Ensuite, il faut apposer le carreau à la barre d'arrêt/refoulement de manière à ce que le carreau de toute sa longueur adhère précisément à la barre d'arrêt/refoulement.

Le sens correct de coupe c'est le sens de la barre d'arrêt/refoulement (voir la flèche photo 1,2,3). Le positionnement du briseur à la distance de \~1-3cm de la barre d'arrêt/refoulement est la garantie de briser correctement le matériau céramique entaillé (après avoir fait la rayure sur le carreau). Puis il faut exercer une légère pression sur le chariot, le levier de briseur (photo 1).

Bulletin de Garantie

Cachet vendeur

Date et signature

No catalogue:

Nom:

Numéro de série:

La garantie pour la marchandise vendue n'exlut pas, ne limite pas ni ne suspend pas les droits de consommateur résultant de la caution.

1. Nous garantissons le fonctionnement fiable du produit conforme aux conditions techniques et d'utilisation décrites dans le Mode d'Emploi.
   Nous garantissons la marchandise pour 24 mois à compter de la date de l'achat inscrite dans le document présent. La garantie est valable sur tout le territoire de la République de Pologne et UE. Les adresses de services des pays particuliers sont disponibles sur la page www.dedra.pl. A défaut de service dans le pays donné, les obligations du garant sont réalisées par le service central. La réclamation devrait être déposée à l'écrit pendant la période de garantie
2. Le garant a le droit de choisir le moyen de satisafaire ses prétentions de garantie reconnues (réparation gratuite, échange du produit contre un produit nouveau ou désistement au contrat).
3. La garantie comprend seulement les détériorations survenues pendant la durée de validitié de la garantie dont les causes résultent de l'objet vendu ou des irrégulartiés provoquées par une mauvaise technologie de réalisation
4. Les défauts détectés pendant la période de garantie seront éliminés par DEDRA-EXIM, dans le délai convenu avec le client mais pas plus long que 14 jours ouvrables à compter de la date de livrer le produit au service. La durée de réclamation peut être prolongée dans le cas de nécessité d'apporter les pièces indispensables à la réparation de ce que le consommateur sera renseigné.
5. Le produit réclamé devrait être livré dans le point de vente. Les conditions d'examiner la réclamation sont suivantes :
   -présentation du Bulletin de Garantie dûment rempli
   -présentation de la pièce de caisse avec la date de vente la même date se trouvant
6. livraison de l'appareil complet conformément au point „complétation" du Mode d'emploi.
7. La garantie ne comprend pas les défauts à la suite de
8. l'utilisation non conforme à l'application et les conseils du Mode d'Emploi
9. la surcharge de l'appareil ayant pour l'effet la détérioration du moteur ou des éléments de la transmission mécanique sau alte elemente ale aparatului
   -les réparations faites par les personnes non autorisées
   -les modifications de constructions
   -les détériorations à la suite du montage des pièces ou des accessoires impropres, de l'application des huiles ou des conservateurs inconvenants
   -les détériorations à la suite du montage des pièces ou des accessoires impropres, de l'application des huiles ou des conservateurs inconvenants
10. La garantie ne comprend pas les pièces qui s'usent de façon naturelle pendant l'exploitation fusibles thermiques, brosses électro-graphite, courroies trapézoïdales, porte-outils, accumulateurs, équipements terminaux des appareils électriques (scies circulaires, forets, fraises etc).
11. La plaque signalétique de l'appareil devrait être lisible. L'appareil réclamé doit être bien protégé contre les détériorations au cours du transport. Si c'est possible, livrer dans l'emballage original

Déclaration de l'Acheteur

Les conditions de garantie me sont connues ce que j'approuve par la signature de ma propre main:

ANNOTATIO NS DES REPARTIONS R EALISEES

DEDRA EXIM Sp. zo .o. 05-800 P ruszków u l. 3 Maja 8 tel: (+ 48 / 2 2) 73-83-777 fax: (+ 48 / 2 2) 73-83-779 http://www.dedra.pl e-mail: i [e-mail]

Date de la déclaration de réparation	Date de la réalisation de réparation	Etendue de réparation (définition des causes)	Signature de la personne faisant la réparation
