1147 - Csempevágó gép DEDRA - Ingyenes használati útmutató

Termék típusa	Kézi csempevágó gép
Márka	DEDRA
Modell	1147
Maximális vágási hossz	600 mm
Csempe maximális vastagsága	10 mm
Vágókorong típusa	DED0031 (átmérő 15 mm, vastagság 1,5 mm)
Vágókorong cserélhető	Igen
Energiaellátás	Kézi (villany nélkül)
Fő funkciók	Mérés, vágókoronggal barázdálás, törővel törés
Vezetés	Megállító rúd és csúszó kocsi
Törő	Beépített törőkar
Vágási anyagok	Kerámia csempe
Karbantartás	Használat után tisztítás, a vágókorong (DED0031 modell) cseréje ha elhasználódott
Biztonság	Védőkesztyű és védőszemüveg viselése ajánlott
Pótalkatrészek	Vágókorong DED0031
Garancia	24 hónap a vásárlás dátumától
Gyártó	DEDRA EXIM Sp. z o.o.

Gyakran ismételt kérdések - 1147 DEDRA

Hogyan mérjük és jelöljük meg a vágási vonalat?

Mérje meg a vágandó szélességet, és jelölje meg a vágási vonalat a csempén egy ceruzával. Ezután helyezze a csempét a megállító rúdhoz.

Mi a vágás helyes iránya?

A vágás helyes iránya a megállító rúd iránya (lásd a nyilat a képeken). A törőt e rúdtól 1-3 cm-re kell elhelyezni.

Mit tegyünk, ha a csempe nem törik el a karcolás után?

Ellenőrizze, hogy a törő megfelelően van-e elhelyezve 1-3 cm távolságra a megállító rúdtól, és hogy a karcolás tiszta. Nyomja meg erősen, de fokozatosan a törő kart.

Hogyan cseréljük ki a vágókorongot?

A vágókorong (DED0031 modell) cserélhető. Kövesse a használati utasítás utasításait a régi eltávolításához és az új felszereléséhez. Ügyeljen arra, hogy a vastagság 1,5 mm legyen.

Mekkora a csempe maximális vastagsága, amit a gép vágni tud?

A maximális vastagság 10 mm. Vastagabb csempékhez használjon más gépet.

A gépnek szüksége van elektromos áramra?

Nem, ez egy kézi gép, amely villany nélkül működik. A vágás barázdálással és töréssel történik.

Hogyan karbantartsuk a gépet?

Tisztítsa meg a munkafelületet és a síneket minden használat után. Cserélje ki a vágókorongot, ha elhasználódott vagy a vágás nehézzé válik.

Mik a biztonsági előírások?

Viseljen védőkesztyűt és biztonsági szemüveget a törött csempék kezelésekor. Tartsa távol ujjait a törőtől.

Mi a készülék garanciája?

A garancia 24 hónap a vásárlás dátumától. Kiterjed a gyártási hibákra normál használati feltételek mellett.

Hol találhatók pótalkatrészek?

A pótalkatrészek, különösen a DED0031 vágókorong, a DEDRA EXIM gyártónál vagy hivatalos viszonteladóinál kaphatók. Keresse fel a www.dedra.pl weboldalt.

HASZNÁLATI ÚTMUTATÓ 1147 DEDRA

Használati Utasítás Garanciajeggyel

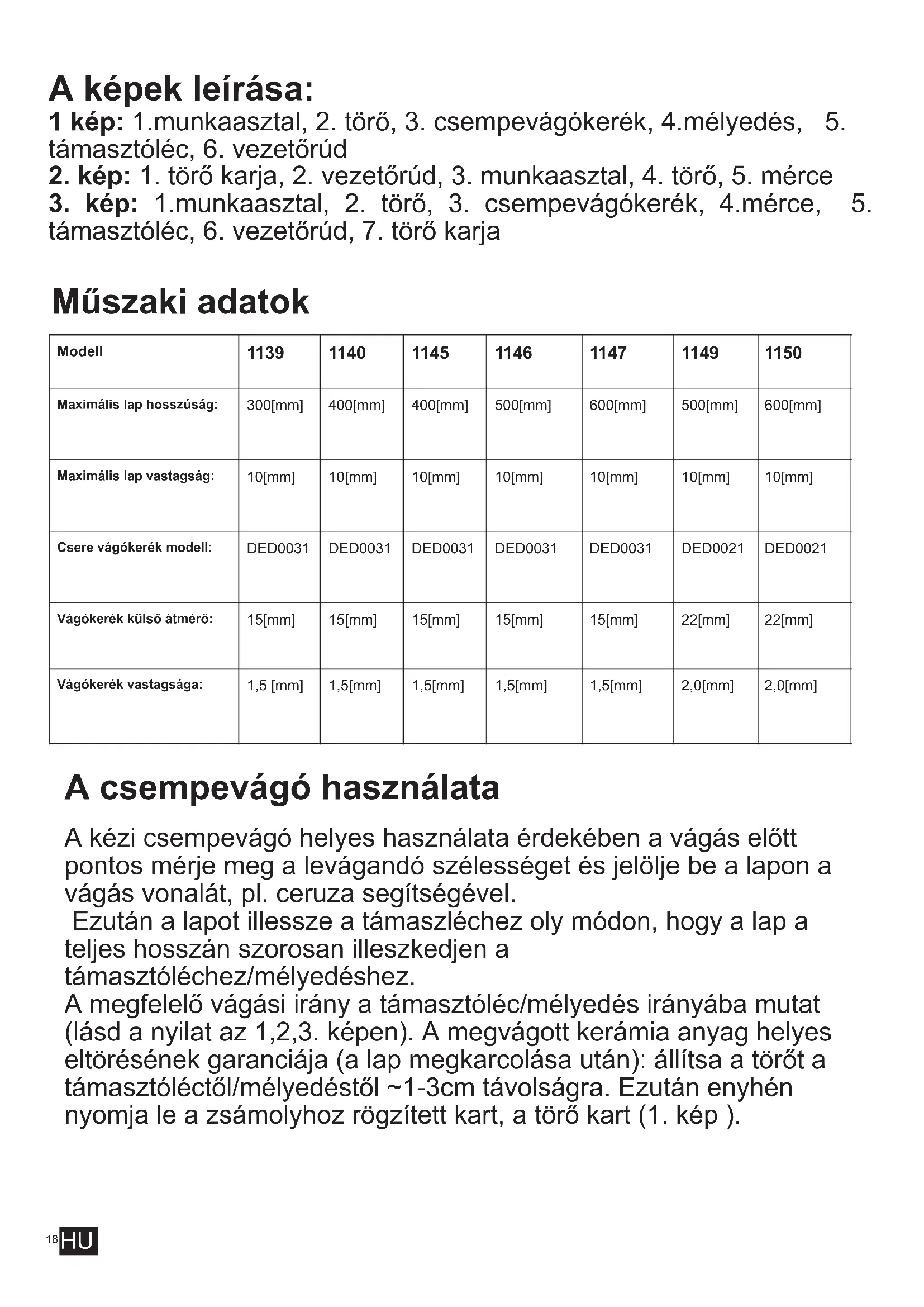

1 kép: 1. munkaasztal, 2. törő, 3. csempevágókerék, 4. mélyedés, 5. támasztóléc, 6. vezetőrúd
2. kép: 1. törő karja, 2. vezetőrúd, 3. munkaasztal, 4. törő, 5. mérce
3. kép: 1. munkaasztal, 2. törő, 3. csempevágókerék, 4. mérce, 5. támasztóléc, 6. vezetőrúd, 7. törő karja

Műszaki adatok

Modell	1139	1140	1145	1146	1147	1149	1150
Maximális lap hosszúság:	300[mm]	400[mm]	400[mm]	500[mm]	600[mm]	500[mm]	600[mm]
Maximális lap vastagság:	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]
Csere vágókerék modell:	DED0031	DED0031	DED0031	DED0031	DED0031	DED0021	DED0021
Vágókerék külső átmérő:	15[mm]	15[mm]	15[mm]	15[mm]	15[mm]	22[mm]	22[mm]
Vágókerék vastagsága:	1,5 [mm]	1,5[mm]	1,5[mm]	1,5[mm]	1,5[mm]	2,0[mm]	2,0[mm]

A csempevágó használata

A kézi csempevágó helyes használata érdekében a vágás előtt pontos mérje meg a levágandó szélességet és jelölje be a lapon a vágás vonalát, pl. ceruza segítségével.

Ezután a lapot illessze a támaszléchez oly módon, hogy a lap a teljes hosszán szorosan illeszkedjen a támasztóléchez/mélyedéshez.

A megfelelő vágási irány a támasztóléc/mélyedés irányába mutat (lásd a nyilat az 1,2,3. képen). A megvágott kerámia anyag helyes eltörésének garanciája (a lap megkarcolása után): állítsa a törőt a támasztóléctől/mélyedéstől \~1-3cm távolságra. Ezután enyhén nyomja le a zsámolyhoz rögzített kart, a törő kart (1. kép ).

Garanciajegy

Az eladó pecsétje

Dátum és áláírás

Katalógusszám:

Név:

Szériaszám:

Az értékesített termékre vonatkozó garancia nem zárja ki, nem korlátozza és nem függeszti fel a vevő eladott termékek hibáira vonatkozó kezességi szabályokból eredő jogait..

Garanciális feltételek

1. Garantáljuk a termék megfelelő működését, a Használati Utasításban leírt műszaki-felhasználói feltételek szerint. A jelen dokumentumban látható vásárlási dátumtól számított 24 hónapos garanciát vállalunk. A garancia a Magyar Köztársaság és az EU egész területén érvényes. Az országok szolgáltatásai a www.dedra.pl. weboldalon elérhetőek. Amennyiben az adott országban nincs szerviz, a garanciavállaló kötelezettségeit a központi szerviz teljesíti. A reklamációt a garancia ideje alatt írásban kell bejelenteni.
2. A garanciavállaló jogosult az elismert reklamációs igény kielégítésének módját megválasztani (térítésmentes javítás, a termék új termékre cserélése vagy a szerződés felbontása).
3. A garancia kizárólagosan a garancia érvényességi ideje alatt keletkezett, az értékesített termékben rejlő okokból fakadó sérülésekre, vagy a rossz gyártási technológiából helytelenségekre vonatkozik.
4. A garanciális időszakban feltárt hibákat a DEDRA-EXIM a szervizbe szállítás napjától számított 14 munkanapnál nem hosszabb határidővel javítja. A javítás ideje a javításához szükséges alkatrészek beszerzéséhez szükséges idővel meghosszabbodhat, amiről a felhasználó tájékoztatásra kerül.
5. A reklamált terméket el kell juttatni az értékesítés helyére. A reklamáció elbírálásának feltételei: -a megfelelően kitöltött Garanciajegy
6. a vásárlás tényét igazoló és az értékesítés időpontját tartalmazó dokumentum (pl. nyugta, ÁFÁS számla) bemutatása
   -a használati utasításban szereplő "komplettálás" pont szerinti teljes komplett leszállítása
7. A garancia nem terjed ki a következő okokból keletkező meghibásodásokra:
8. a rendeltetésnek és a Használati Utasításnak nem megfelelő használat
9. a berendezés túlterhelése, ami a motor és a mechanikus váltómű sérüléséhez vezetnek,
10. nem arra feljogosított személy általi javítás,
11. a szerkezet módosítása,
12. külső erők és tényezők, mikrokörnyezeti szennyeződés által eredményezett mechanikai, fizikai, vegyi sérülések,
    -nem megfelelő alkatrészek vagy egysége beszerelése, nem megfelelő kenőanyag, olaj, konzerválószer alkalmazása.
13. Nem képezik garancia tárgyát az üzemeltetés során természetes módon elhasználódó alkatrészek: hőbiztosíték, elektrografikus kefék, meghajtó szíjak, ékszíjak, szerszám markolatok, forrasztócsúcsok, villamos szerszámok munkavégző szerszáma (korongfűrész, fúró, köszörű, stb.).
14. A berendezés adattáblájának olvashatónak kell lennie. A reklamált berendezést gondosan le kell védeni a szállítási sérülésekkel szemben. Lehetőség szerint eredeti csomagolásban kell leszállítani.

A Vevő Nyilatkozata

A garanciális feltételekkel megismerkedtem, amit aláírásommal igazolok:

FELJEGYZÉSEK AZ E LVÉGZETT JAVÍTÁSOKRÓL

DEDRA EXIM Sp. z o.o. 05-80 0 Prusz ków u l. 3 Maja 8 tel: (+ 48 / 2 2) 73-83-777 fax: (+ 48 / 2 2) 73-83-779 http://www.dedra.pl e-mai l: [e-mail]

SRSZ.	A javításra történő bejelentés dátuma	A javítás dátuma	A javítás tartalma, a javítási műveletek leírása	A javítást végző aláírása
