Produkttyp	Manuelle Fliesenschneidemaschine
Marke	DEDRA
Modell	1147
Maximale Schnittlänge	600 mm
Maximale Fliesendicke	10 mm
Rädertyp	DED0031 (Durchmesser 15 mm, Dicke 1,5 mm)
Wechselrad	Ja
Stromversorgung	Manuell (ohne Strom)
Hauptfunktionen	Messen, Ritzen mit Rad, Brechen mit Brecher
Führung	Anschlagleiste und Schiebeschlitten
Brecher	Integrierter Brecherhebel
Schnittmaterialien	Keramikfliesen
Wartung	Nach Gebrauch reinigen, Rad (Modell DED0031) bei Verschleiß ersetzen
Sicherheit	Tragen von Schutzhandschuhen und Schutzbrille empfohlen
Ersatzteile	Rad DED0031
Garantie	24 Monate ab Kaufdatum
Hersteller	DEDRA EXIM Sp. z o.o.

Häufig gestellte Fragen - 1147 DEDRA

Wie messe und markiere ich die Schnittlinie?

Messen Sie die zu schneidende Breite und markieren Sie die Schnittlinie auf der Fliese mit einem Bleistift. Legen Sie dann die Fliese gegen die Anschlagleiste.

Was ist die richtige Schnittrichtung?

Die richtige Schnittrichtung ist die der Anschlagleiste (siehe Pfeil auf den Fotos). Der Brecher muss 1-3 cm von dieser Leiste entfernt positioniert sein.

Was tun, wenn die Fliese nach dem Ritzen nicht bricht?

Stellen Sie sicher, dass der Brecher 1-3 cm von der Anschlagleiste entfernt ist und der Ritz sauber ist. Drücken Sie fest, aber allmählich auf den Brecherhebel.

Wie wird das Rad gewechselt?

Das Rad (Modell DED0031) ist austauschbar. Befolgen Sie die Anweisungen der Bedienungsanleitung, um das alte zu demontieren und das neue zu installieren. Achten Sie darauf, dass die Dicke 1,5 mm beträgt.

Wie dick darf die Fliese maximal sein, die die Maschine schneiden kann?

Die maximale Dicke beträgt 10 mm. Für dickere Fliesen verwenden Sie eine andere Maschine.

Benötigt die Maschine eine Stromversorgung?

Nein, es handelt sich um eine manuelle Maschine, die ohne Strom arbeitet. Der Schnitt erfolgt durch Ritzen und Brechen.

Wie pflegt man die Maschine?

Reinigen Sie den Arbeitstisch und die Schienen nach jedem Gebrauch. Ersetzen Sie das Rad, wenn es abgenutzt ist oder der Schnitt schwierig wird.

Welche Sicherheitshinweise gibt es?

Tragen Sie Schutzhandschuhe und eine Schutzbrille beim Umgang mit gebrochenen Fliesen. Halten Sie die Finger vom Brecher fern.

Welche Garantie hat dieses Gerät?

Die Garantie beträgt 24 Monate ab Kaufdatum. Sie deckt Herstellungsfehler unter normalen Nutzungsbedingungen ab.

Wo finde ich Ersatzteile?

Ersatzteile, insbesondere das Rad DED0031, sind beim Hersteller DEDRA EXIM oder seinen autorisierten Händlern erhältlich. Besuchen Sie die Website www.dedra.pl.

BEDIENUNGSANLEITUNG 1147 DEDRA

DE Fliesenschneidemaschine

Bedienungsanleitung mit Garantiekarte

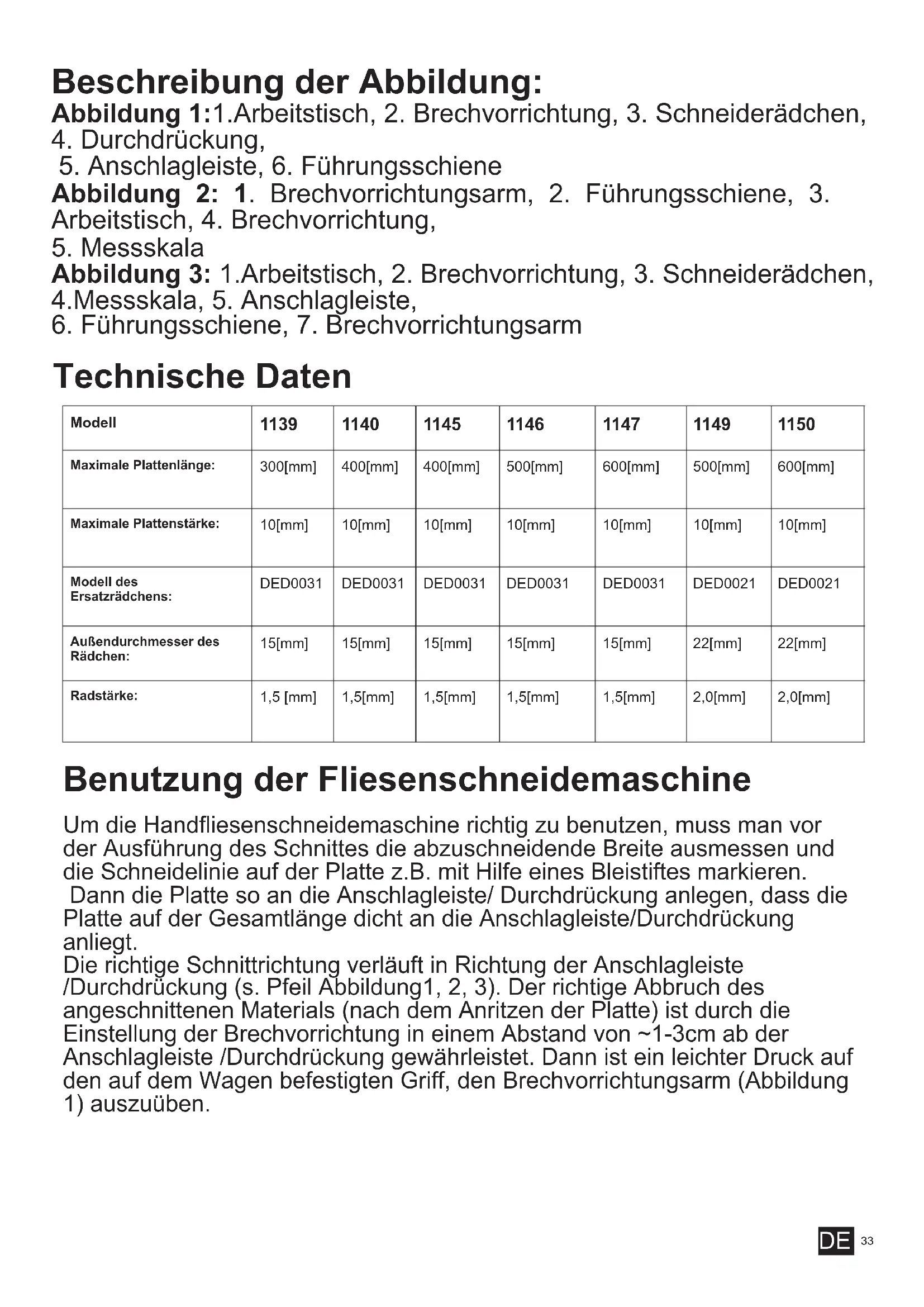

Beschreibung der Abbildung:

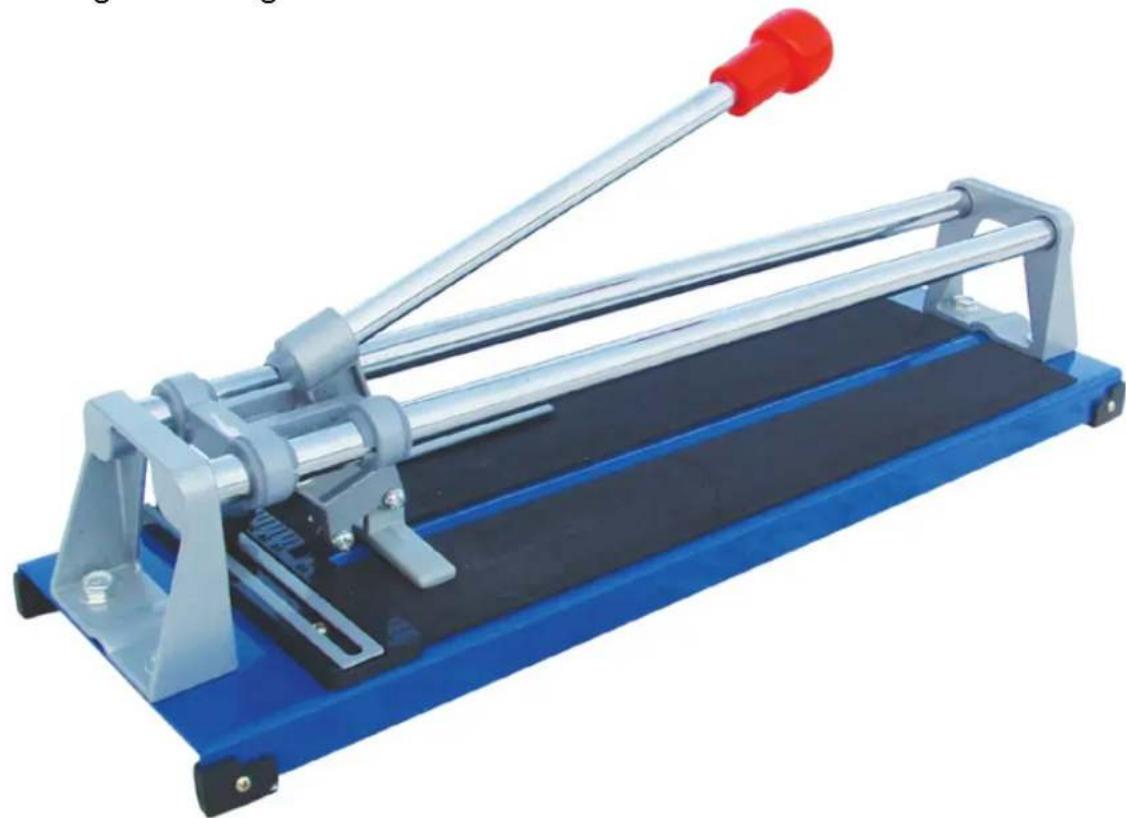

Abbildung 1:1. Arbeitstisch, 2. Brechvorrichtung, 3. Schneiderädchen,

1. Durchdrückung,

2. Anschlagleiste, 6. Führungsschiene

Abbildung 2: 1. Brechvorrichtungsarm, 2. Führungsschiene, 3.

Arbeitstisch, 4. Brechvorrichtung,

1. Messskala

Abbildung 3: 1. Arbeitstisch, 2. Brechvorrichtung, 3. Schneiderädchen,

4.Messskala, 5. Anschlagleiste,

1. Führungsschiene, 7. Brechvorrichtungsarm

Technische Daten

Modell	1139	1140	1145	1146	1147	1149	1150
Maximale Plattenlänge:	300[mm]	400[mm]	400[mm]	500[mm]	600[mm]	500[mm]	600[mm]
Maximale Plattenstärke:	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]
Modell des Ersatzrädchens:	DED0031	DED0031	DED0031	DED0031	DED0031	DED0021	DED0021
Außendurchmesser des Rädchen:	15[mm]	15[mm]	15[mm]	15[mm]	15[mm]	22[mm]	22[mm]
Radstärke:	1,5 [mm]	1,5[mm]	1,5[mm]	1,5[mm]	1,5[mm]	2,0[mm]	2,0[mm]

Benutzung der Fliesenschneidemaschine

Um die Handfliesenschneidemaschine richtig zu benutzen, muss man vor der Ausführung des Schnittes die abzuschneidende Breite ausmessen und die Schneidelinie auf der Platte z.B. mit Hilfe eines Bleistiftes markieren.

Dann die Platte so an die Anschlagleiste/ Durchdrückung anlegen, dass die Platte auf der Gesamtlänge dicht an die Anschlagleiste/Durchdrückung anliegt.

Die richtige Schnittrichtung verläuft in Richtung der Anschlagleiste /Durchdrückung (s. Pfeil Abbildung1, 2, 3). Der richtige Abbruch des angeschnittenen Materials (nach dem Anritzen der Platte) ist durch die Einstellung der Brechvorrichtung in einem Abstand von \~1-3cm ab der Anschlagleiste /Durchdrückung gewährleistet. Dann ist ein leichter Druck auf den auf dem Wagen befestigten Griff, den Brechvorrichtungsarm (Abbildung 1) auszuüben.

Garantiekarte

Stempel des Verkäufers

Datum und Unterschrift

Katalognummer:

Name:

Seriennummer:

Die sich aus der Mängelhaftung ergebenden Rechte des Käufers werden von dieser Garantie weder ausgeschlossen, noch eingeschränkt oder eingestellt.

GARANTIEBEDINGUNGEN

1. Wir garantieren ordnungsgemäßes Funktionieren des Produktes, gemäß den in der Bedienungsanleitung beschriebenen technischen und Verwendungsbedingungen. Auf das Gerät gewähren wir 24 Monate Garantie, gerechnet ab dem Kaufdatum auf dem vorliegenden Dokument. Die Garantie gilt im ganzen Gebiet der Bundesrepublik Deutschland und der EU. Die Adressen der Servicestellen in jeweiligen Ländern sind auf der Seite www.dedra.pl zugänglich. Im Falle, wenn im jeweiligen Land keine Servicestelle vorhanden ist, werden die Garantieverpflichtungen von der Zentralservicestelle erfüllt. Eine Reklamation ist schriftlich während der Dauer der Garantiezeit zu melden.
2. Dem Garanten steht das Recht zur Wahl der Art und Weise der Befriedigung der Garantieansprüche (unentgeltliche Reparierung, Austausch des Produkts gegen ein neues oder Rücktritt vom Vertrag) zu.
3. Die Garantie umfasst ausschließlich Beschädigungen, die während der Garantiezeit entstanden und auf Ursachen, die im verkaufen Produkt liegen, oder die durch schlechte Herstellungstechnologie entstandenen Unrichtigkeiten zurückzuführen sind.
4. Die innerhalb der Garantiezeit entdeckten Mängel werden von DEDRA-EXIM nicht später als innerhalb von 14 Werktagen ab Lieferung zur Servicestelle behoben werden. Die Reparaturzeit kann verlängert werden, im Falle wenn die zur Durchführung der Reparatur notwendigen Teile bestellt werden müssen, wovon der Kunde benachrichtigt wird.
5. Das beanstandete Produkt ist an die Verkaufsstelle zu liefern. Die Voraussetzung für die Garantieannahme ist das Vorlegen von
6. der korrekt ausgefüllten Garantiekarte,
7. eines Belegs, der den Einkauf bestätigt und Einkaufsdatum enthält (z.B. Kassenbeleg, Rechnung),
8. Lieferung des kompletten Geräts gemäß dem Punkt „Komplettierung“ in der Bedienungsanleitung.
9. Die Garantie umfasst keine Mängel, die auf folgendes zurückzuführen sind:
10. zweckwidrige Verwendung oder Verwendung zuwider der Betriebsanleitung,
11. Überlastung des Geräts, die zur Beschädigung des Motors, der Elemente der mechanischen Übertragungseinrichtung oder sonstigen Elementen des Geräts führt,
12. Vornahme der Reparaturen durch unbefugte Personen,
13. dokonywania modyfikacji w konstrukcji,
14. mechanische, physische, chemische Beschädigungen oder solche, die durch äußere Einwirkungen und Faktoren oder Verschmutzung der Mikroumwelt verursacht wurden
15. Beschädigungen, die infolge der Montage von falschen Teilen oder Zubehör, Verwendung von falschen Schmierstoffen, Ölen oder Wartungsmitteln entstanden sind.
16. Die Garantie umfasst nicht die üblichen Verschleißteile wie: thermische Sicherungen, elektrographische Bürsten, Antriebsleinen, Keilriemen, Werkzeughalter, Akkus, arbeitende Elemente von Elektrogeräten (Kreissägen, Bohrer, Fräsen usw.)
17. Das Typenschild des Gerätes muss lesbar sein. Das beanstandete Produkt ist vor Transportschäden zu schützen. Soweit möglich, in Originalverpackung liefern.

Erklärung des Käufers

Die Bedingungen der Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

DEDRA EXIM Sp. z o.o.

05-80 0 Prusz ków u l. 3 Maja 8

Tel: (+48 / 2 2) 73-83-777

Fax: (+48 / 2 2) 73-83-779

http://www.dedra.pl

E-mai l: info@ dedra.pl

serwis@ dedra.pl

DEDRA

VERMERKE Ü BER AUSGEFÜHRTE R EPARATUREN

Lfd. Nr.	Datum der Anmeldung zur Reparatur	Datum der Ausführung der Reparatur	Umfang der Reparatur, Beschreibung der Tätigkeiten	Unterschrift der die Reparatur ausführenden Person
