1147 - Cortadora de azulejos DEDRA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cortadora de azulejos manual
Marca	DEDRA
Modelo	1147
Longitud de corte máxima	600 mm
Grosor máximo del azulejo	10 mm
Tipo de rueda de corte	DED0031 (diámetro 15 mm, espesor 1,5 mm)
Rueda de corte intercambiable	Sí
Alimentación	Manual (sin electricidad)
Funciones principales	Medición, ranurado con rueda de corte, rotura con quebrador
Guiado	Barra de tope y carro deslizante
Quebrador	Palanca de quebrador integrada
Materiales de corte	Azulejos cerámicos
Mantenimiento	Limpiar después del uso, reemplazar la rueda de corte (modelo DED0031) si está desgastada
Seguridad	Se recomienda usar guantes y gafas de protección
Piezas de repuesto	Rueda de corte DED0031
Garantía	24 meses a partir de la fecha de compra
Fabricante	DEDRA EXIM Sp. z o.o.

Preguntas frecuentes - 1147 DEDRA

¿Cómo medir y marcar la línea de corte?

Mida el ancho a cortar y marque la línea de corte en el azulejo con un lápiz. Luego coloque el azulejo contra la barra de tope.

¿Cuál es el sentido correcto de corte?

El sentido correcto de corte es el de la barra de tope (ver flecha en las fotos). El quebrador debe posicionarse a 1-3 cm de esta barra.

¿Qué hacer si el azulejo no se rompe después del rayado?

Verifique que el quebrador esté bien posicionado a 1-3 cm de la barra de tope y que el rayado esté limpio. Presione firmemente pero de manera progresiva la palanca del quebrador.

¿Cómo reemplazar la rueda de corte?

La rueda de corte (modelo DED0031) es intercambiable. Siga las instrucciones del manual para desmontar la vieja e instalar la nueva. Asegúrese de que el espesor sea de 1,5 mm.

¿Cuál es el grosor máximo de azulejo que la máquina puede cortar?

El grosor máximo es de 10 mm. Para azulejos más gruesos, use otra máquina.

¿La máquina necesita alimentación eléctrica?

No, se trata de una máquina manual que funciona sin electricidad. El corte se realiza por ranurado y rotura.

¿Cómo mantener la máquina?

Limpie la mesa de trabajo y los rieles después de cada uso. Reemplace la rueda de corte si está desgastada o si el corte se vuelve difícil.

¿Cuáles son las instrucciones de seguridad?

Use guantes de protección y gafas de seguridad al manipular azulejos rotos. Mantenga los dedos alejados del quebrador.

¿Cuál es la garantía de este aparato?

La garantía es de 24 meses a partir de la fecha de compra. Cubre defectos de fabricación en condiciones de uso normales.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto, especialmente la rueda de corte DED0031, están disponibles a través del fabricante DEDRA EXIM o de sus distribuidores autorizados. Consulte el sitio web www.dedra.pl.

MANUAL DE USUARIO 1147 DEDRA

ESP Máquina cortadora de azulejos

Manual de Instrucciones con la carta de garantía

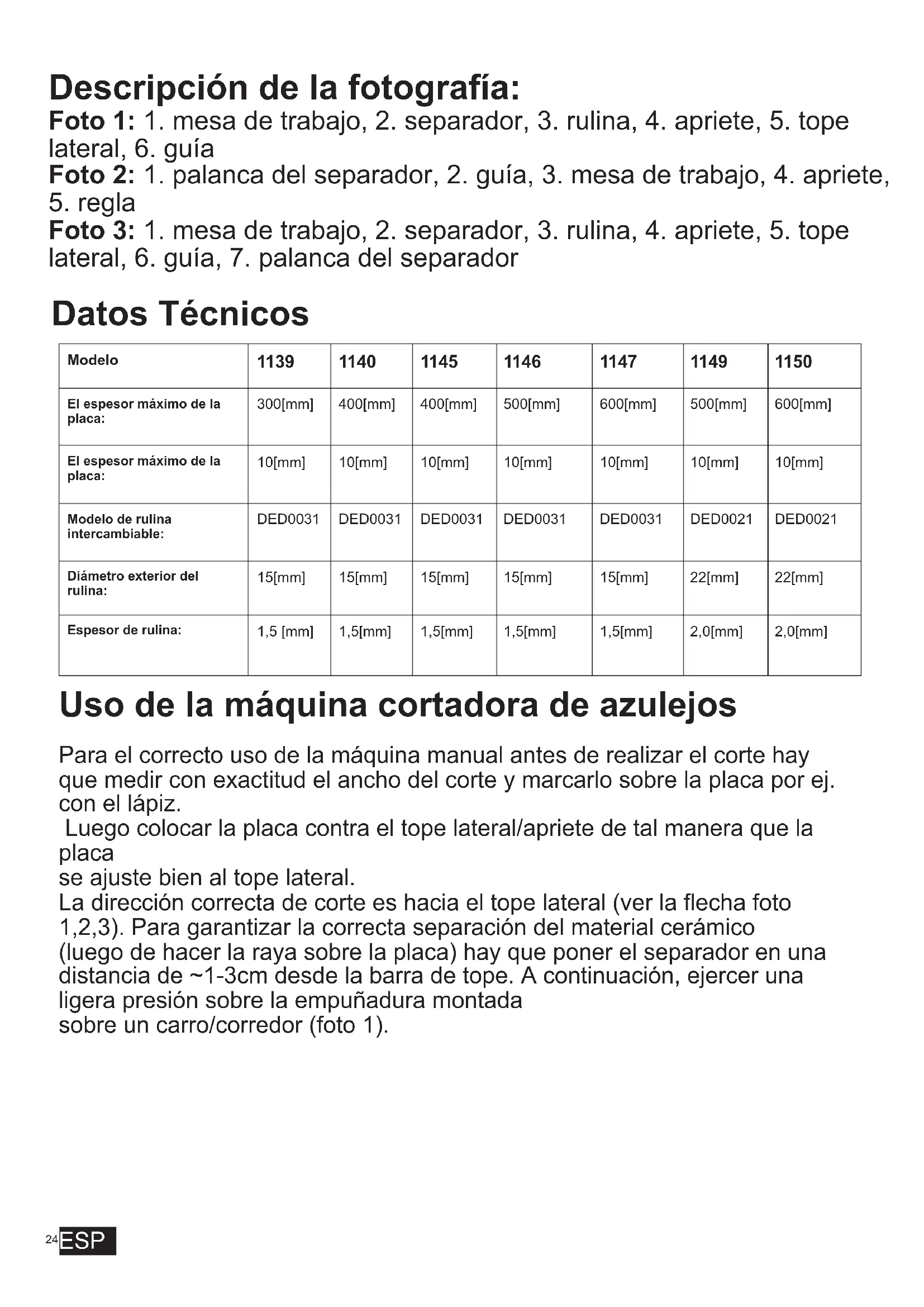

Descripción de la fotografía:

Foto 1: 1. mesa de trabajo, 2. separador, 3. rulina, 4. apriete, 5. tope lateral, 6. guía

Foto 2: 1. palanca del separador, 2. guía, 3. mesa de trabajo, 4. apriete, 5. regla

Foto 3: 1. mesa de trabajo, 2. separador, 3. rulina, 4. apriete, 5. tope lateral, 6. guía, 7. palanca del separador

Datos Técnicos

Modelo	1139	1140	1145	1146	1147	1149	1150
El espesor máximo de la placa:	300[mm]	400[mm]	400[mm]	500[mm]	600[mm]	500[mm]	600[mm]
El espesor máximo de la placa:	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]
Modelo de rulina intercambiable:	DED0031	DED0031	DED0031	DED0031	DED0031	DED0021	DED0021
Diámetro exterior del rulina:	15[mm]	15[mm]	15[mm]	15[mm]	15[mm]	22[mm]	22[mm]
Espesor de rulina:	1,5 [mm]	1,5[mm]	1,5[mm]	1,5[mm]	1,5[mm]	2,0[mm]	2,0[mm]

Uso de la máquina cortadora de azulejos

Para el correcto uso de la máquina manual antes de realizar el corte hay que medir con exactitud el ancho del corte y marcarlo sobre la placa por ej. con el lápiz.

Luego colocar la placa contra el tope lateral/apriete de tal manera que la placa

se ajuste bien al tope lateral.

La dirección correcta de corte es hacia el tope lateral (ver la flecha foto 1,2,3). Para garantizar la correcta separación del material cerámico (luego de hacer la raya sobre la placa) hay que poner el separador en una distancia de \~1-3cm desde la barra de tope. A continuación, ejercer una ligera presión sobre la empuñadura montada

sobre un carro/corredor (foto 1).

Carta de garantía

Sello del vendedor

Fecha y firma ....

N° de catalogo:

Nombre:

Número de lote:

La garantía del producto vendido no excluye, no limita y no suspende los derechos del comprador que surgen de las disposiciones de la garantía por defectos en los productos vendidos

CONDICIONES DE GARANTÍA

1. Garantizamos el buen funcionamiento del producto, conforme con las condiciones técnicas - de utilidad que están descritas en el Manual de Instrucciones. torgamos la garantía para el periodo de 24 meses contando desde la fecha de compra que figura en este documento. Garantía es válida en todo el territorio de la República de Polonia y la UE.

Las direcciones de servicio para cada país están disponibles en la página www.dedra.pl. En caso de ausencia del servicio en un país las obligaciones del garante son realizadas por el servicio central. El reclamo debe ser presentado por escrito durante la duración de garantía.

1. El garante tiene el derecho a elegir la forma de cumplir con los reconocidos reclamos de garantía (la reparación gratuita, el cambio el producto por nuevo o retirarse del contrato).

2. La garantía cubre los daños causados durante el periodo de garantía, que son el resultado de causas inherentes a los productos vendidos o irregularidades causadas por una mala tecnología de fabricación.

3. Los defectos revelados en el periodo de garantía serán retirados por DEDRA-EXIM en el plazo no superior a los 14 días hábiles a partir del día de la entrega al servicio. o El tiempo de reparación puede prolongar se en caso de ser necesario conseguir las piezas imprescindibles para la reparación, de lo que se le notificará al usuario.

4. EL producto reclamado debes ser entregado al punto de venta. La condición para considerar el reclamo es :

5. presentación de la Carta de Garantía debidamente llenada,

6. presentación del documento que confirma el hecho de realizar la compra junto con la fecha de venta (por ej. recibo, factura)

7. entregar el kit completo de acuerdo al punto „completación” en el Manual de Instrucciones.

8. La garantía no cubre los defectos resultantes de:

- el uso indebido a lo previsto y lo que indica el Manual de Instrucciones

- la sobrecarga del equipo, que conduce a daños en el motor, en los componentes de transmisión mecánica u otras partes del equipo

- realizar los arreglos por las personas no autorizadas,

- hacer modificaciones en la estructura,

- daños mecánicos, físicos, químicos, causados por las fuerzas y factores externas, contaminación del micro ambiente,

- daños resultantes de: montar las piezas indebidas o accesorios, el uso indebido de lubricantes, aceites, conservantes

1. La garantía no cubre las piezas y componentes adicionales sometidos a un desgaste natural fusibles térmicos, escobillas de electrografito, cuerdas de propulsión, correas, portaherramientas, accesorios de herramientas eléctricas (discos de corte, brocas, fresas, etc.).

2. Placa de identificación debe ser legible. El ejemplar reclamado debe ser bien protegido de daños durante el transporte. En la medida de lo posible entregar en su envase original.

Declaración del Comprador

Conozco las condiciones de garantía, lo que confirmo con mi propia firma:

DEDRA EXIM Sp. z o.o. 05-80 0 Prusz ków u l. 3 Maja 8 tel: (+ 48 / 22) 73-83-777 fax: (+ 48 / 22) 73-83-779 http://www.dedra.pl e-mai l: [e-mail]

DEDRA

ANOTACIONES DE LAS REPARACIONES REAL IZADAS

Fecha de presentación a la reparación	Fecha de realización de la reparación	Alcance de la reparación, descripción de las actividades de reparación	Firma de la persona que realizó la reparación
