1147 - Řezačka dlaždic DEDRA - Bezplatný návod k obsluze

Typ výrobku	Manuální řezačka dlaždic
Značka	DEDRA
Model	1147
Maximální délka řezu	600 mm
Maximální tloušťka dlaždice	10 mm
Typ řezacího kolečka	DED0031 (průměr 15 mm, tloušťka 1,5 mm)
Vyměnitelné řezací kolečko	Ano
Napájení	Ruční (bez elektřiny)
Hlavní funkce	Měření, rýhování kolečkem, lámání lamačem
Vedení	Dorazová lišta a posuvný vozík
Lamač	Integrovaná páka lamače
Řezné materiály	Keramická dlažba
Údržba	Čistěte po použití, vyměňte řezací kolečko (model DED0031), pokud je opotřebované
Bezpečnost	Doporučuje se nosit ochranné rukavice a brýle
Náhradní díly	Řezací kolečko DED0031
Záruka	24 měsíců od data nákupu
Výrobce	DEDRA EXIM Sp. z o.o.

Často kladené otázky - 1147 DEDRA

Jak změřit a označit linii řezu?

Změřte šířku k řezání a označte linii řezu na dlaždici pomocí tužky. Poté dlaždici přiložte k dorazové liště.

Jaký je správný směr řezu?

Správný směr řezu je směrem k dorazové liště (viz šipka na fotografiích). Lamač musí být umístěn 1-3 cm od této lišty.

Co dělat, když se dlaždice po rýze nezlomí?

Zkontrolujte, zda je lamač správně umístěn 1-3 cm od dorazové lišty a zda je rýha čistá. Pevně, ale postupně tlačte na páku lamače.

Jak vyměnit řezací kolečko?

Řezací kolečko (model DED0031) je vyměnitelné. Postupujte podle pokynů v návodu k obsluze pro demontáž starého a instalaci nového. Dbejte na to, aby tloušťka byla 1,5 mm.

Jakou maximální tloušťku dlaždice může stroj řezat?

Maximální tloušťka je 10 mm. Pro silnější dlaždice použijte jiný stroj.

Potřebuje stroj elektrické napájení?

Ne, jedná se o ruční stroj fungující bez elektřiny. Řezání se provádí rýhováním a lámáním.

Jak udržovat stroj?

Po každém použití vyčistěte pracovní stůl a kolejnice. Vyměňte řezací kolečko, pokud je opotřebované nebo pokud je řezání obtížné.

Jaké jsou bezpečnostní pokyny?

Při manipulaci s rozbitými dlaždicemi noste ochranné rukavice a bezpečnostní brýle. Udržujte prsty mimo dosah lamače.

Jaká je záruka na toto zařízení?

Záruka je 24 měsíců od data nákupu. Vztahuje se na výrobní vady při běžném používání.

Kde sehnat náhradní díly?

Náhradní díly, zejména řezací kolečko DED0031, jsou k dispozici u výrobce DEDRA EXIM nebo jeho autorizovaných prodejců. Navštivte webové stránky www.dedra.pl.

NÁVOD K OBSLUZE 1147 DEDRA

CZ Rezačka na dlažbu

Návod k obsluze se záručním listem

SK Rezačka na obklady a dlažby

Fot. 1: 1. pracovní stůl, 2. drtič, 3. řezný kotouč, 4. protlačení, 5. zastavovací lišta, 6. vodítko

Fot. 2: 1. páka drtiče, 2. vodítko, 3. pracovní stůl, 4. drtič, 5. měrka

Fot. 3: 1. pracovní stůl, 2. drtič, 3. řezný kotouč, 4. měrka, 5. zastavovací lišta, 6. vodítko, 7. páka drtiče

Technické údaje

Model	1139	1140	1145	1146	1147	1149	1150
Maximální délka desky:	300[mm]	400[mm]	400[mm]	500[mm]	600[mm]	500[mm]	600[mm]
Maximální tloušt’la desky:	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]
Model výměnného kotouče:	DED0031	DED0031	DED0031	DED0031	DED0031	DED0021	DED0021
Vnější půměr kotouče:	15[mm]	15[mm]	15[mm]	15[mm]	15[mm]	22[mm]	22[mm]
Tloušťka kotouče:	1,5 [mm]	1,5[mm]	1,5[mm]	1,5[mm]	1,5[mm]	2,0[mm]	2,0[mm]

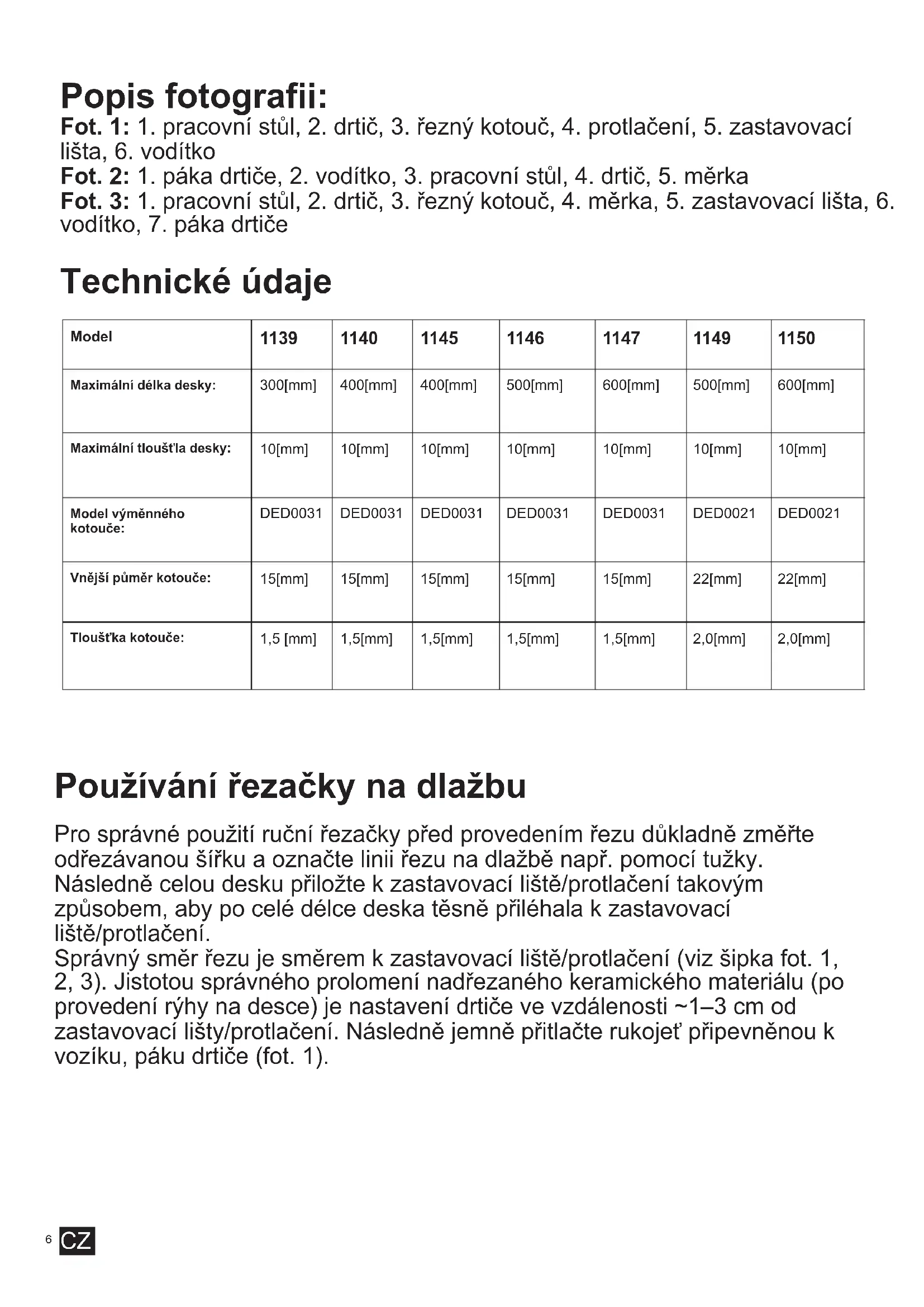

Používání řezačky na dlažbu

Pro správné použití ruční řezačky před provedením řezu důkladně změřte odřezávanou šířku a označte linii řezu na dlažbě např. pomocí tužky.

Následně celou desku přiložte k zastavovací liště/protlačení takovým způsobem, aby po celé délce deska těsně přiléhala k zastavovací liště/protlačení.

Správný směr řezu je směrem k zastavovací liště/protlačení (viz šipka fot. 1, 2, 3). Jistotou správného prolomení nadřezaného keramického materiálu (po provedení rýhy na desce) je nastavení drtiče ve vzdálenosti \~1–3 cm od zastavovací lišty/protlačení. Následně jemně přitlačte rukojeť připevněnou k vozíku, páku drtiče (fot. 1).

Záruční list

Razítko prodejce

Datum a podpis ....

Katalogové č.:

Název:

Číslo partie: ....

Záruka na prodané zboží nevylučuje, neomezuje ani nepozastavuje práva kupujícího vyplývající z předpisů o ručení za vady prodané věci.

ZÁRUČNÍ PODMÍNKY

1. Garantujeme řádnou funkci výrobku v souladu s technicko-užitkovými podmínkami popsanými v návodu k použití. Poskytujeme záruku na dobu 24 měsíců od data nákupu obsaženého ve stávajícím dokumentu. Záruka je platná na celém území Polské republiky a EU. Adresy servisů pro jednotlivé státy jsou dostupné na stránkách www.dedra.pl. Není-li v daném státě dostupný servis, roli ručitele realizuje centrální servis. Reklamace musí být nahlášena písemně v době trvání záruční doby.
2. Ručitel má právo na volbu způsobu uspokojení uznaných záručních nároku (bezplatná oprava, výměna výrobku za nový nebo odstoupení od smlouvy).
3. Záruka se vztahuje výhradně na závady vzniklé v době platnosti záruky, jež vyplývají z příčin tkvících v prodávaném výrobku nebo chybách způsobených špatnou technologií zhotovení.
4. Vady zjištěné v záruční době budou odstraněny firmou DEDRA-EXIM v termínu nepřekračujícím 14 pracovních dní od data doručení zařízení do servisu. Doba opravy se může prodloužit v případě nutnosti obstarání náhradních dílů nezbytných k opravě, o čemž bude uživatel informován.

5. Reklamovaný výrobek musí být dodán do prodejního místa. Podmínkou řešení reklamace je:

6. predložení řádně vyplněného Záručního listu,

7. předložení dokladu potvrzujícího skutečnost provedení nákupu, včetně data prodeje (např. účtenka, faktura).
8. dodávka plné kompletace v souladu s bodem „kompletace“ v návodu k použití.
9. Záruka se nevztahuje na vady vzniklé v důsledku:
10. používání v rozporu s určením a pokyny obsaženými v návodu k použití,
11. přetížení zařízení, které způsobí poškození motoru, prvků mechanického převodu nebo jiných prvků zařízení,
12. provádění oprav neoprávněnými osobami,
13. provádění úprav konstrukce,
14. mechanického, fyzického, chemického poškození způsobeného silou nebo vnějšími faktory, znečištěním mikroprostředí
15. poškození v důsledku: montáže nevhodných částí nebo příslušenství, použití nesprávných maziv, olejů, konzervačních prostředků.
16. Záruka se nevztahuje na díly podléhající běžnému opotřebení během provozu, jako:
    tepelné pojistky, elektrografitové kartáče, poháněcí lanka, klínové řemeny, nástrojové úchyty, pracovní koncovky elektrických nástrojů (kotoučové pily, vrtáky, frézy, atd.).
17. Výrobní štítek zařízení musí být čitelný. Reklamovaný exemplář je nutné důkladně zajistit proti poškození při přepravě. Pokud je to možné, dodat v originálním obalu.

Prohlášení kupujícího

Seznámil jsem se s podmínkami záruky, což potvrzuji vlastnoručním podpisem:

datum a místo

podpis spotřebitele

DEDRA

ZÁZNAMY O P ROVEDENÝCH O PRAVÁCH

DEDRA EXIM Sp. z o.o. 05-80 0 Prusz ków u l. 3 Maja 8 tel: (+48 / 22) 73-83-777 fax: (+48 / 22) 73-83-779 http://www.dedra.pl e-mail: [e-mail]

L.P.	Datum nahlášení k opravě	Datum provedení opravy	Rozsah opravy, popis úkonů	Podpis opraváře

Opis fotografií:

Fot. 1:1. pracovný stôl, 2. lámač, 3. rezacie koliesko, 4. profilovanie, 5. oporná lišta, 6. vodidlo

Fot. 2: 1. páka lámača, 2. vodidlo, 3. pracovný stôl, 4. lámač, 5. mierka

Fot. 3: 1. pracovný stôl, 2. lámač, 3. rezacie koliesko, 4. mierka, 5. oporná lišta, 6 vodidlo, 7. páka lámača

Technické parametre

Model	1139	1140	1145	1146	1147	1149	1150
Maximálna dížka dlaždice:	300[mm]	400[mm]	400[mm]	500[mm]	600[mm]	500[mm]	600[mm]
Maximálna hrúbka dlaždice:	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]	10[mm]
Model náhradného kolieska:	DED0031	DED0031	DED0031	DED0031	DED0031	DED0021	DED0021
Vonkajší priemer kolieska:	15[mm]	15[mm]	15[mm]	15[mm]	15[mm]	22[mm]	22[mm]
Hrúbka kolieska:	1,5 [mm]	1,5[mm]	1,5[mm]	1,5[mm]	1,5[mm]	2,0[mm]	2,0[mm]
