Vitronic 24 W - Filtre à eau OASE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Puissance : 24 W, Type de filtre : UV, Débit : 2000 l/h, Dimensions : 40 x 15 x 15 cm
Utilisation	Conçu pour clarifier l'eau des bassins, élimine les algues et les bactéries, compatible avec des bassins jusqu'à 20 m³.
Maintenance et réparation	Remplacement de la lampe tous les 12 mois, nettoyage régulier des filtres, vérification des connexions électriques.
Sécurité	Éviter tout contact avec l'eau pendant le fonctionnement, utiliser uniquement dans des environnements extérieurs protégés.
Informations générales	Garantie de 2 ans, consommation énergétique modérée, installation facile, accessoires inclus pour montage.

FOIRE AUX QUESTIONS - Vitronic 24 W OASE

Comment installer le filtre OASE Vitronic 24 W ?

Pour installer le filtre OASE Vitronic 24 W, veuillez suivre les instructions fournies dans le manuel d'utilisation. Assurez-vous de placer le filtre dans un endroit bien ventilé, à proximité d'une prise électrique et de le connecter correctement à votre système de filtration.

Quel est le débit maximum du filtre OASE Vitronic 24 W ?

Le filtre OASE Vitronic 24 W a un débit maximum de 6000 litres par heure.

Comment entretenir le filtre OASE Vitronic 24 W ?

Pour entretenir le filtre, nettoyez régulièrement le tube de sortie et vérifiez la lampe UV pour vous assurer qu'elle fonctionne correctement. Remplacez la lampe UV tous les 12 mois pour garantir une performance optimale.

Que faire si le filtre OASE Vitronic 24 W ne fonctionne pas ?

Si le filtre ne fonctionne pas, vérifiez la connexion électrique et assurez-vous que la prise fonctionne. Assurez-vous également que le filtre n'est pas obstrué par des débris. Consultez le manuel pour des instructions de dépannage plus détaillées.

Le filtre OASE Vitronic 24 W est-il adapté pour tous les types de bassins ?

Oui, le filtre OASE Vitronic 24 W est conçu pour être utilisé avec divers types de bassins, mais il est recommandé de vérifier les spécifications pour s'assurer qu'il convient à votre volume d'eau.

Quelle est la durée de vie de la lampe UV dans le filtre OASE Vitronic 24 W ?

La durée de vie de la lampe UV dans le filtre OASE Vitronic 24 W est d'environ 8000 heures. Il est conseillé de la remplacer tous les 12 mois pour un fonctionnement optimal.

Puis-je utiliser le filtre OASE Vitronic 24 W en hiver ?

Il est recommandé de retirer le filtre OASE Vitronic 24 W avant l'arrivée de l'hiver et de le stocker dans un endroit sec et à l'abri du gel pour éviter d'endommager les composants.

Comment savoir si l'eau de mon bassin est suffisamment claire ?

Pour vérifier la clarté de l'eau, vous pouvez utiliser un testeur de turbidité ou simplement observer la couleur de l'eau. Si elle est trouble ou verte, il peut être nécessaire de nettoyer votre filtre et de vérifier le fonctionnement de la lampe UV.

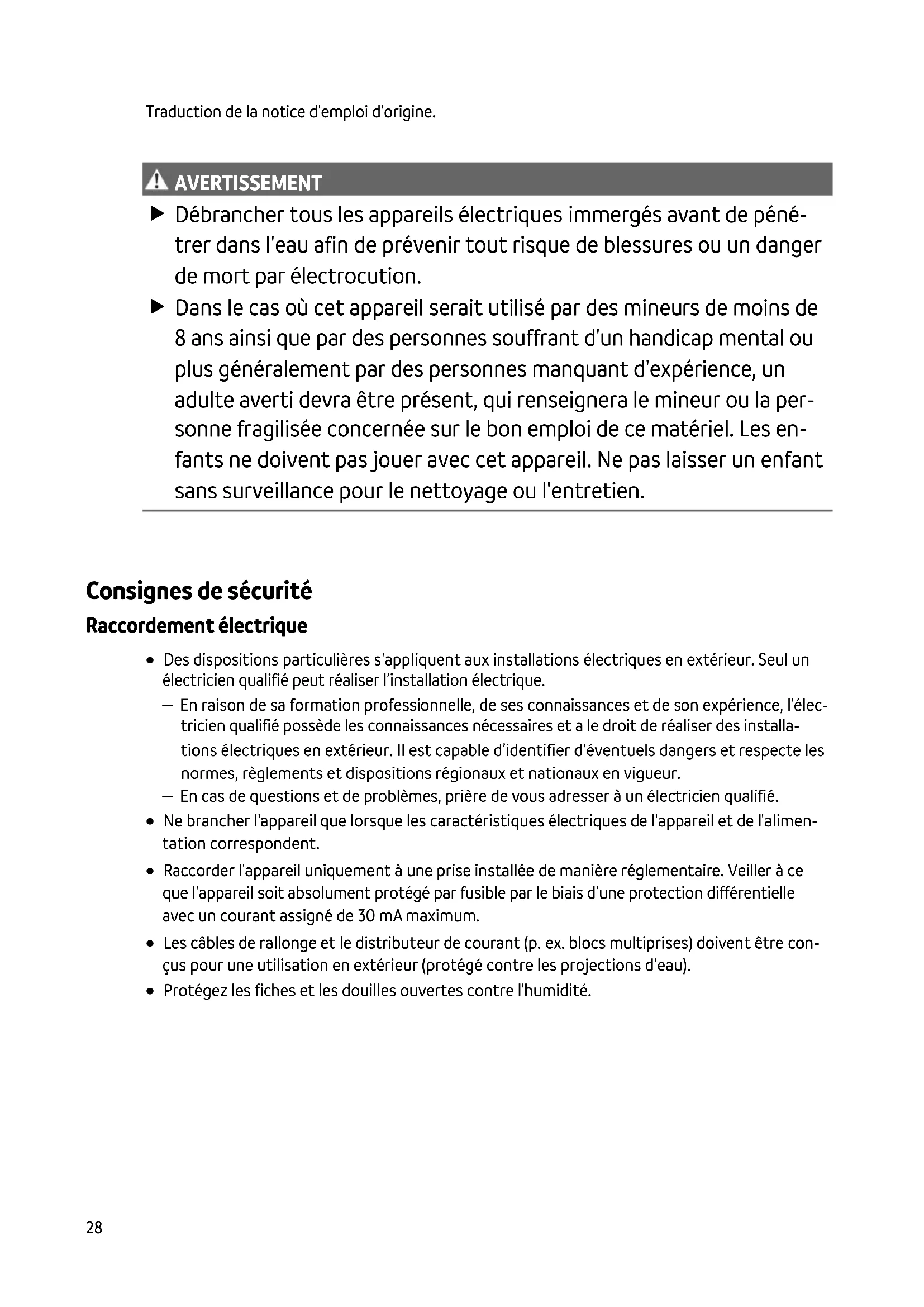

MODE D'EMPLOI Vitronic 24 W OASE

• Débrancher tous les apparèils électriques immergés avant de pénétrer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution.
  Dans le cas où cet apparéil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présente, qui renseignera le mineur ou la personne fragilisée concernée sur le bonemploi de ce matériel. Les enfants ne doivent pas journé avec cet apparéil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.

Consignes de sécurité

Raccordement électrique

• Des dispositions particulières s'appliquent aux installations électriques en extérieur. Seul un électricien qualifié peut réaliser l'installation électrique.
• En raison de sa formation professionnelle, de ses connaissances et de son experience, l'électricien qualifié possède les connaissances nécessaires et a le droit de réaliser des installations électriques en extérieur. Il est capable d'identifier d'eventuels dangers et respecte les normes, règlements et dispositions régionaleux et nationaux en vigueur.

• En cas de questions et de problèmes, prière de vous adresser à un électricien qualifié.

• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimentation correspondent.

• Raccorder l'appareil uniquement à une prise installée de manière réglementaire. Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d'une protection différentielle avec un courant assigné de 30 mA maximum.
• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être consus pour une utilisation en extérieur (protégé contre les projections d'eau).
• Protégéz les fiches et les douilles ouvertes contre l'humidité.

Exploitation sécurisée

• Ne pas utiliser l'appareil en cas d'endommagement des cables électriques ou du boitier.
• Un cable de raccordement endommagé ne peut pas être replacé. Mettre l'appareil au rebut.
• Ne pas soulever ni tirer l'appareil par le cable électrique.
• Poser les cables de manière à éviter tout risque d'endommagement et de trébuchement.
• Ne jamais procéder à des modifications techniques sur l'appareil.
• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi.
• N'utiliser que des pieces de rechange et des accessoires d'origine.

Utilisation conforme à la finalité

Utilisez le produit précrit dans cette notice uniquement de la manière suivante :

• Pour le nettoyage de bassins de jardin.
• Pour une exploitation avec de l'eau propre.
• Utilisez l'appareil en respectant les données techniques. (→ Caracteristiques techniques)

Les restrictions suivantes sont valables pour l'appareil :

• Ce produit ne convient pas à l'éclairage général mais est uniquement destiné à l'usage décrit.
• Ne jamais utiliser la lampe UVC en dehors du boîtier, ni dans d'autres buts que ceux prévus normalement. Le rayonnementment UVC est dangereux pour les yeux et la peau même à faibles doses.
• Ne pas utiliser à des fins commerciales ou industrielles.
• Ne jamais utiliser sans débit d'eau.
• Ne jamais utiliser dans d'autres liquides que de l'eau.
• Ne pas utiliser pour la stérisisation d'eau potable ou d'autres liquides.
• Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement inflammables ou explosives.

Description du produit Fourniture

Vitronic		11 W	18 W, 24 W, 36 W, 55 W
Description		Nombre	Nombre
1	Tête d'appareil	1	1
2	Boîtier	1	1
3	Embout à olive étagé transparent avec jointtoriquePour diamètre de tuyau 19 ... 38 mm	2	-
4	Embout à olive étagé transparent avec écrou raccord et jointplatPour diamètre de tuyau 25 ... 38 mm	-	2
5	Lampe UVCVitronic 11 W : prémonté en usine	-	1
6	Collier pour conduiteouple 20 ... 32 mm	-	2
7	Collier pour conduiteouple 35 ... 50 mm	-	2

Propriétés

Le rayonnement UV du clarificateur UVC élimine les algues, bacteries et germes en suspension. Le clarificateur UVC s'intègre dans le circuit d'eau, de manière ideale en amont d'un filtré de bassin.

Symboles sur l'appareil

IP 24	L'appareil est protégé contre les projections d'eau et le contact avec les pièces dangereuses.
	Rayonnement UVC dangereux.
	Ne pas exposer directement l'appareil aux rayons du soleil.
	La lampe est prévue pour une fixation directe sur des surfaces de fixation normalement inflammables.
	Protégéz l'appareil contre le gel.
	Ne jetez pas l'appareil avec les déchets menagers courants.
	Lire la notice d'emploi.

Mise en place et raccordement

Vitronic 11W

• Il n'est pas nécessaire de retarder la tete de l'appareil pour fixer le boîtier sur le support.
• La lampe UVC est déjà prémontée en usine.

• Avant de pouvoir fixer le boitier sur le support, il faut-retirer la tete de l'appareil. ( Demontage de la tete d'appareil)
• La lampe UVC n'est pas prémontée en usine. Placez la lampe UVC dans la tête de l'appareil avant de réinstaller la tête de l'appareil. (→Nettoyage du verre à quartz / remplacement de la lampe UVC)

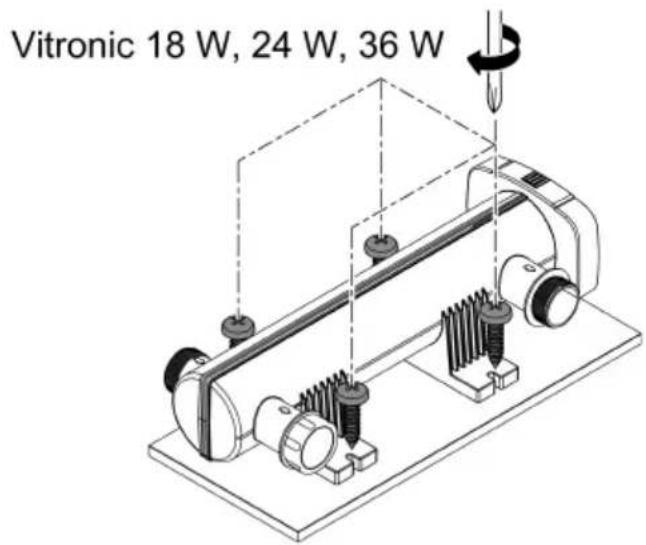

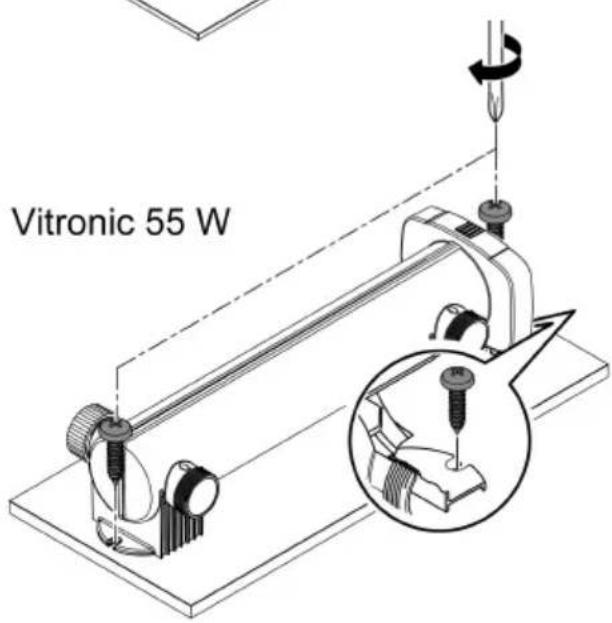

Mise en place de l'appareil

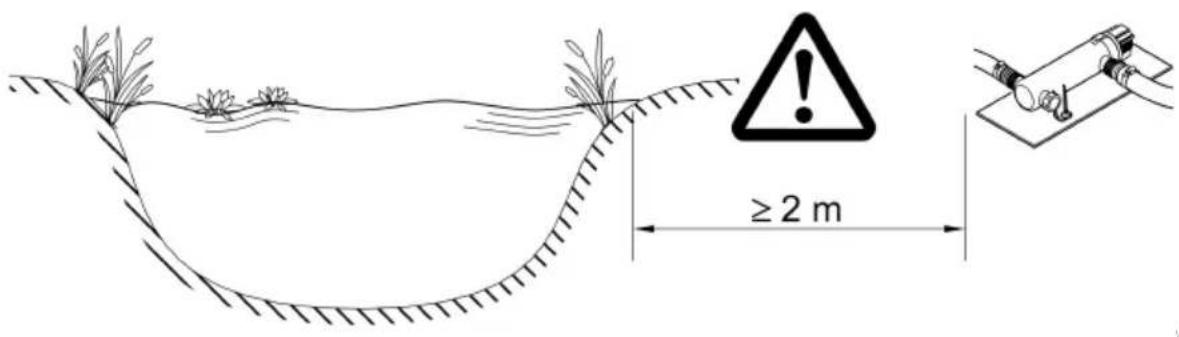

• Placez l'appareil à une distance d'au moins 2 m du bord du bassin.
  Montez l'appareil uniquement dans les positions autorisées. Le fonctionnement sans problème est alors assure.
• Prévoyez une place suffisante pour les opérations de maintenance.

VTC0016

VTCDOOE

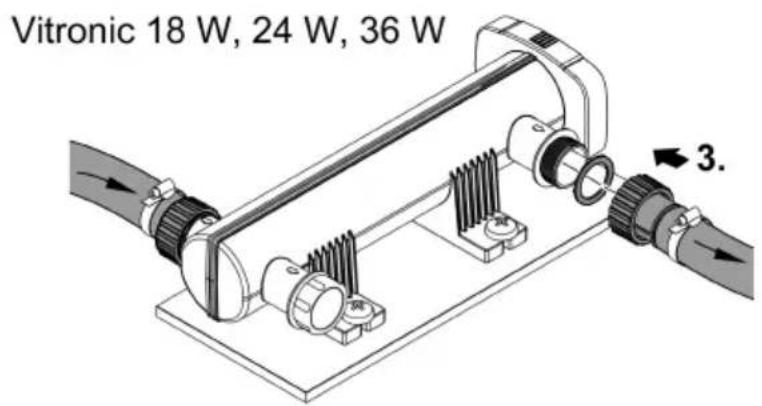

Effectuer les raccordements

• Utilisez des conduites couples conçues pour une pression d'au moins 1 bar.

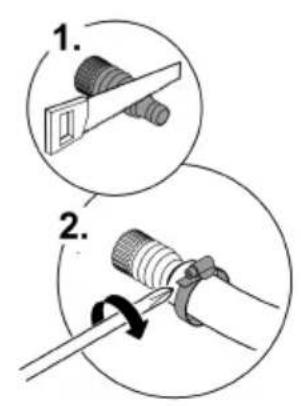

• Raccourcissez les embouts à olive étagés en fonction du diamètre du tuyau utilisé.
• Bloquez le tuyau avec un collier de serrage.
• Serrez à la main l'écrou-raccord de l'embout à olive étagé.
• Vissez l'embout à olive étagé avec le joint plat ou le joint torique sur le raccordement de manière à ce que celui-ci soit étanche.
  Pour un guidage optimal des tuyaux, vous pouvez désir entre les deux raccordements opposés.

-Obturezleraccordementinutiliseaveclebouchon.
— Vitronic 55 W : Le bouchon est doté d'un hublot pour le contrôle du fonctionnement.

Brancher l'appareil sur le filtré

Cet apparéil est conçu pour être raccordé sur le filtré. Les deux conduits de sortie sont vissés avec les buses d'entrée sur le filtré. Prendre connaissance de la notice du filtré.

Voici comment professionnel :

1. Devisser le bouchon.
2. Faites passer les deux embouts du conduit d'écoulement avec le joint plat dans les deux perçages dans la paroi du réservoir du filtré gravitaire.
3. Vissez la buse d'entrée avec le joint torique sur l'embout du conduit d'écoulement et serrez à la main.
4. Raccordez le tuyau d'arrivée d'eau à l'embout du conduit d'arrivée. (→ Effectuer les raccordements)

VTC0011

Mise en service

Ordre des étapes de la mise en service :

1. Mettez la pompe en circuit et attendez que le boitier du clarificateur UVC soit rempli d'eau.

2. Mettez le clarificateur UVC en circuit.

3. Ne faites jamais fonctionner le clarificateur UVC sans débit d'eau.

4. Contrôlez le fonctionnement du clarificateur UVC.

5. Verifiez l'étanchéité de tous les raccords.

Mise en circuit / mise hors circuit

• Mettre en circuit: brancher la fiche secteur dans la prise de courant.

• L'appareil se met immédiatement en marche.

• Mettre hors circuit: retirer la fiche secteur de la prise de courant.

Vérifier le fonctionnement

Essai de fonctionnement
Vitronic

	11 W	18 W, 24 W, 36 W	55 W
Le témoin lumineux s'allume lorsque la lampe UVC est sous tension.	✓	✓	✓

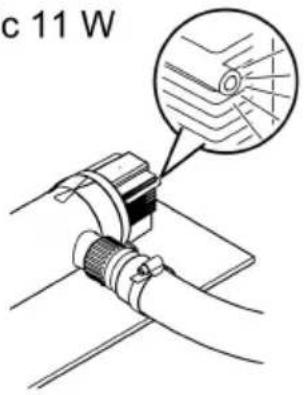

La lumière UV traverse l'embout à olive étagé transparent lorsque la lampe UVC est sous tension.	×	✓	✓
La lumière UV traverse le hublot du bouchon lorsque la lampe UVC est sous tension.	×	×	✓

Vitronic 11 W

Nettoyage et entretien

REMARQUE

N'utiliser ni produits de nettoyage agressifs ni solutions chimiques. En effet, ces produits peuvent endommager le boîtier, ALTERER le fonctionnement de l'appareil et nuire aux animaux, aux plantes et à l'environnement.

Nettoyez uniquely l'extérieur du boitier a l'eau claire et en utilisant une Brosse souple.

• Produits de nettoyage recommandés en cas d'entertrages tenaces :

• Nettoyant pour pompe PumpClean de OASE.
  — Detergents menagers exempts de vinaigre et de chlor.

Démontage de la tête d'appareil

PRUDENCE

Le rayonnement ultraviolet de la lampe UVC risque de brûler les yeux et la peau.

Ne jamais utiliser la lampe UVC en dehors du boitier ou dans un boitier défectueux.
Avant d'entamer les travaux de maintenance ou de remplacer la lampe UVC, débrancher l'ap-pareil du réseau électrique.

PRUDENCE

Le verre de quartz et la lampe UVC sont cassables et risquent de cause des blessures par coupure.

Agir avec précaution lors des travaux sur le préclarificateur à UVC afin d'eviter toute blessure par coupure.
Éviter de faire des secousses, des impacts ou des mouvements violents pour ne pas briser le verre.

Pour des raisons de sécurité, la lampe UVC ne peut etre mise sous tension que si le preclarificateur a UVC est correctement monte dans l'appareil.

Vitronic 11 W

Voici comment procéder :

• Faites tourner la tête de l'appareil dans le sens anti-horaire jusqu'à la butée et sortez-la prudiment du boitier avec le joint torique.

Voici comment procéder :

• Appuyez sur le crochet, tournez la tete de l'appareil dans le sens anti-horaire jusqu'à la butée et sortez-la prudemment du boîtier.

Vitronic 11 W

Montage de la tete d'appareil

Voici comment professionnel :

1. Vérifiez que le joint torque est bien en place sur la tête de l'appareil.
2. Nettovez le joint torque, remplacez-le s'il est endommagé.
3. Engagez la tete de l'appareil dans le boitier avec precaution et enoncez-la jusqu'à la butée en exerçant une légère pression.
4. Tournez légèrement la tête de l'appareil jusqu'à ce que les ergots et les rainures du verrouillage à baionnette s'engagent les uns dans les autres.
5. Faites tourner la tete de l'appareil dans le sens horaire jusqu'à la butée.

Vitronic 11 W

Nettoyage du verre à quartz / remplacement de la lampe UVC

Remplacez la lampe UVC au plus tard après 8000 heures de service. Cela correspond à peu près à une saison d'utilisation du bassin en service constant. Un rendement optimal du filtré est alors assure.

PRUDENCE

Le verre de quartz et la lampe UVC sont cassables et risquent de cause des blessures par coupure.

Agir avec précaution lors des travaux sur le préclarificateur à UVC afin d'eviter toute blessure par coupure.
Éviter de faire des secousses, des impacts ou des mouvements violents pour ne pas briser le verre.

Condition préalable :

• La tête de l'appareil est enlevée. (→Démontage de la tête d'appareil)
• Employez uniquement des lampes UVC dont la désignation et la puissance correspondant aux indications fournies sur la plaque signalétique. (→ Caracteristiques techniques)

Voici comment professionnel :

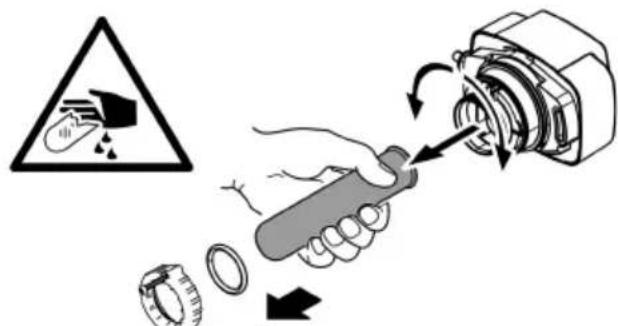

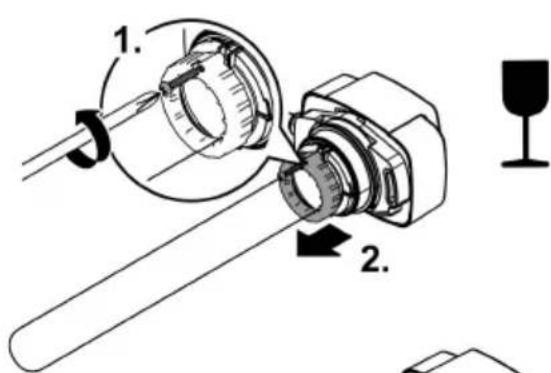

• Desserrez la vis Parker jusqu'à ce que la pointe de la vis soit enforcée dans le logement de la vis de serrage.
• Retirez avec précaution le verre à quartz en le poussant vers l'avant tout en exerçant un léger mouvement de rotation

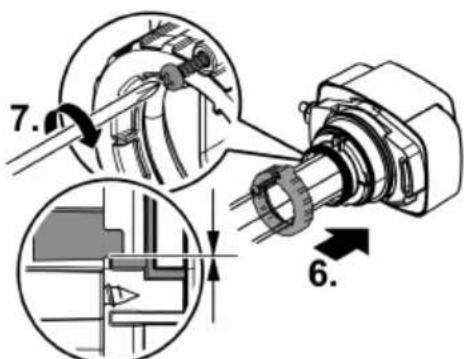

• Insérez le verre à quartz avec le joint torique jusqu'à la butée dans la tête de l'appareil.

• Le joint torque doit se situer dans l'espacement compris entre la tete d'appareil et le verre de quartz.

• Serrez la vis de serrage jusqu'à la butée.

• Nettoyez le verre à quartz à l'aide d'un chiffon humide pour éliminer les salissures et les traces de doigts.

3.

5.

VTC0008

Stockage / entreposage pour l'hiver

L'appareil n'est pas résistant au gel et doit absolument etre déinstallé et entreposé lorsque du gel est prevu.

Ci-après, la méthode optimale pour entreprises l'appareil :

• Nettoyer l'appareil minutieusement et replacer les pièces endommagées.
• Stocker la pompe au sec et à l'abri du gel.

Dépannage

Dérangement	Cause évientuelle	Solution
Le rendement de l'appareil n'est pas satisfaisant	L'eau est extrémement sale	Enlevez les algues et les feuilles du bas-sin
		Renouvelez l'eau du bassin
	Le verre à quartz est encrassé	Nettoyez le verre à quartz
	La lampe UVC n'a plusaucun effet fil-trant	Remplacez la lampe UVC. ÀpRES 8000heures de fonctionnement, l'effet fil-trant est épuisé.
	Le débit est trop élevé	Réduisez la capacité de pompage
La lampe UVC ne s'allume pas	La fiche secteur n'est pas branchée	Branchez la fiche secteur dans la prise de courant
	La lampe UVC est défectueuse	Remplacez la lampe UVC
	Le branchement au réseau est défec-tueux	Vérifiez le branchement électrique
	Vitronic 55 W: Le clarificateur UVC s'est arrêté à cause d'une surchauffe.	Après refroidissement, le clarificateur UVC redémarre automatiquement

\section*{Caracteristiques techniques}

Description		Vitronic
		11 W	18 W	24 W	36 W	55 W
Tension de raccordement		V CA	220 à 240	220 à 240	220 à 240	220 à 240
Fréquence du réseau		Hz	50/60	50/60	50/60	50/60
Puisance absorbée		W	14	18	24	36
Longueur du cable secteur		m	5	5	5	5
Indice de protection			IP24	IP24	IP24	IP24
Lampe UVC	Type		11 W TC-S(UV-C)	18 W TC-S(UV-C)	24 W TC-S(UV-C)	36 W TC-S(UV-C)
Débit	maximale	l/h	1700	3500	4500	6000
Pression de ser-vice	maximale	bar	0,5	0,6	0,6	0,6
Raccordements			3 × G1	3 × G1½	3 × G1½	3 × G1½
Diamètre du tuyau		mm	19, 25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Convient pour un volume de bassin maximal	sans poissons	m³	10,0	20,0	25,0	40,0
	avec poissons	m³	5,0	10,0	12,5	20,0
	avec koi (carpe ja-ponaise)	m³	2,5	5,0	6,5	10,0
Dimensions	Longueur	mm	330	529	529	660
	Largeur	mm	120	186	186	155
	Hauteur	mm	100	130	130	130
Poids		kg	1,3	2,1	2,3	2,3

Valeurs admissibles de l'eau

Type
eau douce, eau de bas-Eau de piscine sin

Valeur pH		6,8 ... 8,5	7,2 ... 8,3
Dureté	DH	8 à 15	8 à 15
Chlore libre	mg/l	<0,3	<0,6
Teneur en chlore	mg/l	<250	<250
Teneur en sel	%	<0,4	<0,4
Résidu sec total	mg/l	<50	<50
Température	°C	+4 à +35	+4 à +30

Pièces d'usure

• lampe UVC, verre quartz et joint torique pour le verre quartz

Recyclage

REMARQUE

Il est interdit d'éliminer cet apparéil avec les déchets menagers.

• Mettez la lampe UVC et l'appareil au rebut par le biais du système de reprise prévu à cet effet.
  Mettez l'appareil hors d'usage en sectionnant les cables.

WAARSCHUWING

Test de fonctionare
Vitronic
