Type de produit	Alimentation électrique étanche pour caméra
Marque	Videotec
Modèle	OHEGBPS1
Tension d'entrée	100-240 Vac, 50/60 Hz
Tension de sortie	12 Vdc
Courant de sortie	1,25 A
Boîtier	Étanche, avec presse-étoupes et tubes ondulés
Compatibilité	Caissons VERSO, VERSO POLAR, HEG, HTG
Protection	Mise à la terre de sécurité, sectionnement obligatoire avant intervention
Section de câble	0,5 mm² à 2,5 mm²
Installation	Par personnel technique qualifié uniquement
Entretien	Débrancher l'alimentation avant toute opération ; utiliser uniquement des pièces d'origine
Recyclage	Éliminer séparément des ordures ménagères ; suivre les directives locales
Température de fonctionnement	Non spécifiée, usage intérieur/extérieur abrité
Dimensions (estimation)	Environ 150 x 80 x 50 mm
Poids (estimation)	Environ 500 g
Garantie	Annulée en cas de modification non autorisée

FOIRE AUX QUESTIONS - OHEGBPS1 Videotec

Quel est le type d'alimentation fournie par l'OHEGBPS1 ?

L'OHEGBPS1 fournit une tension de sortie de 12 Vdc avec un courant de 1,25 A.

Quelle tension d'entrée est requise ?

L'appareil accepte une tension d'entrée de 100 à 240 Vac, 50/60 Hz (wide range).

Puis-je utiliser cette alimentation avec d'autres caissons que VERSO ?

Oui, elle est compatible avec les caissons VERSO, VERSO POLAR, HEG et HTG de Videotec.

Comment installer l'alimentation ?

L'installation doit être réalisée par un personnel technique qualifié. Il faut sectionner l'alimentation avant toute opération, ouvrir le boîtier, passer les câbles dans les presse-étoupes, raccorder la borne J1 au réseau et J3 à la caméra, puis fermer le boîtier.

Quelle section de câble utiliser ?

Utilisez des câbles de section comprise entre 0,5 mm² et 2,5 mm².

Que faire en cas de câble endommagé ?

Ne pas utiliser de câbles usés ou endommagés. Remplacez-les par des câbles de même section et de même type.

Comment assurer la sécurité électrique ?

Branchez la terre de sécurité à la borne correspondante. Le câble de terre doit être plus long d'environ 10 mm pour éviter tout détachement accidentel.

Puis-je modifier l'appareil ?

Toute modification non approuvée par le fabricant annule la garantie et peut présenter des risques de choc électrique ou d'incendie.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un centre de collecte ou de recyclage des déchets électroniques, conformément aux réglementations locales.

Où trouver des pièces de rechange ?

Utilisez uniquement des pièces de rechange d'origine Videotec. Contactez votre revendeur ou le service après-vente.

MODE D'EMPLOI OHEGBPS1 Videotec

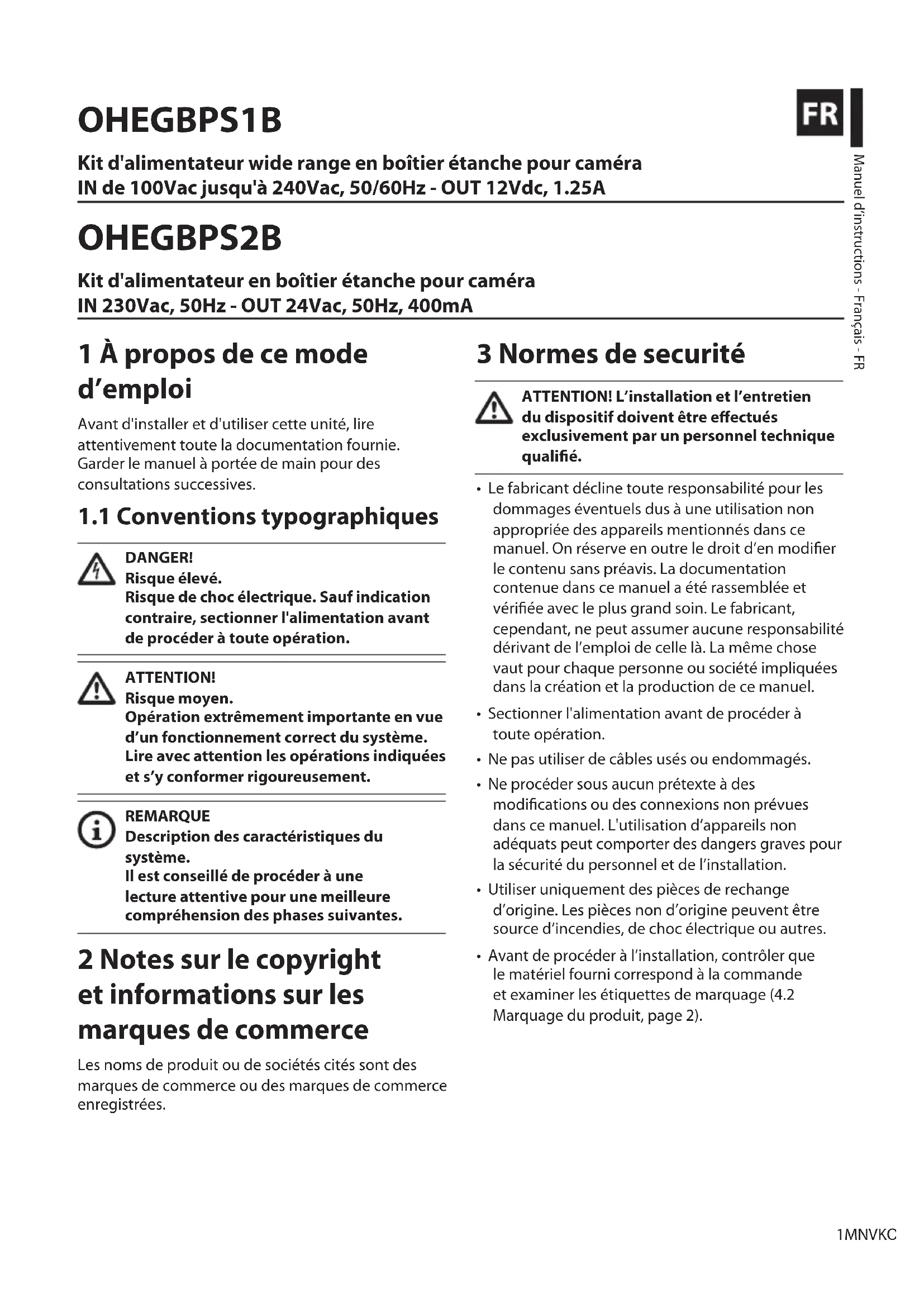

FR Français - Manuel d'instructions

Kit d'alimentateur en boîtier étanche pour caméra IN 230Vac, 50Hz - OUT 24Vac, 50Hz, 400mA

1 À propos de ce mode d'emploi

Avant d'installer et d'utiliser cette unité, lire attentivement toute la documentation fournie. Garder le manuel à portée de main pour des consultations successives.

1.1 Conventions typographiques

DANGER!

Risque élevé.

Risque de choc électrique. Sauf indication contraire, sectionner l'alimentation avant de procéder à toute opération.

ATTENTION!

Risque moyen.

Opération extrêmement importante en vue d'un fonctionnement correct du système. Lire avec attention les opérations indiquées et s'y conformer rigoureusement.

REMARQUE

Description des caractéristiques du système.

Il est conseillé de procéder à une lecture attentive pour une meilleure compréhension des phases suivantes.

2 Notes sur le copyright et informations sur les marques de commerce

Les noms de produit ou de sociétés cités sont des marques de commerce ou des marques de commerce enregistrées.

3 Normes de sécurité

ATTENTION! L'installation et l'entretien du dispositif doivent être effectués exclusivement par un personnel technique qualifié.

• Le fabricant décline toute responsabilité pour les dommages éventuels dus à une utilisation non appropriée des appareils mentionnés dans ce manuel. On réserve en outre le droit d'en modifier le contenu sans préavis. La documentation contenue dans ce manuel a été rassemblée et vérifiée avec le plus grand soin. Le fabricant, cependant, ne peut assumer aucune responsabilité dérivant de l'emploi de celle là. La même chose vaut pour chaque personne ou société impliquées dans la création et la production de ce manuel.
• Sectionner l'alimentation avant de procéder à toute opération.
• Ne pas utiliser de câbles usés ou endommagés.
• Ne procéder sous aucun prétexte à des modifications ou des connexions non prévues dans ce manuel. L'utilisation d'appareils non adéquats peut comporter des dangers graves pour la sécurité du personnel et de l'installation.
• Utiliser uniquement des pièces de rechange d'origine. Les pièces non d'origine peuvent être source d'incendies, de choc électrique ou autres.
• Avant de procéder à l'installation, contrôler que le matériel fourni correspond à la commande et examiner les étiquettes de marquage (4.2 Marquage du produit, page 2).

4 Identification

4.1 Description et désignation du produit

OHEGBPS1B:

Alimentateur wide range en boîtier étanche pour caméra.

Pour caissons VERSO, VERSO POLAR, HEG, HTG.

IN de 100Vac jusqu'à 240Vac, 50/60Hz -OUT 12Vdc, 1.25A.

OHEGBPS2B:

Alimentateur en boîtier étanche pour caméra.

Pour caissons VERSO, VERSO POLAR, HEG, HTG.

IN 230Vac, 50Hz - OUT 24Vac, 50Hz, 400mA.

4.2 Marquage du produit

Voir l'étiquette positionné sur le produit.

5 Préparation du produit en vue de l'utilisation

Toute modification non approuvée expressément par le fabricant entraînera l'annulation de la garantie.

5.1 Déballage

Lors de la livraison du produit, vérifier que l'emballage est en bon état et l'absence de tout signe évident de chute ou d'abrasion.

En cas de dommages évidents, contacter immédiatement le fournisseur.

En cas de retour du produit défectueux, il est conseillé d'utiliser l'emballage original pour le transport.

Conserver l'emballage en cas de nécessité d'expédition du produit pour réparation.

5.2 Contenu

Contrôler que le contenu correspond à la liste matériel indiquée ci-dessous:

- Boîte étanche

• Alimentation
• Circuit imprimé

- Tubes ondulés

- Presse-étoupes

• Manuel d'instructions

5.3 Élimination sans danger des matériaux d'emballage

Le matériel d'emballage est entièrement composé de matériaux recyclables. Le technicien chargé de l'installation est tenu de l'éliminer conformément aux dispositions en matière de collecte sélective et selon les normes en vigueur dans le pays d'utilisation.

6 Connexions

Sectionner l'alimentation avant de procéder à toute opération.

Ne pas alimenter le kit avec une tension autre que celle indiquée.

ATTENTION! Le type de câble utilisé doit être compatible avec l'usage prévu. Respectez les règles nationales en vigueur en matière d'installations électriques.

Le câble de terre doit être plus long des deux autres d'environ 10mm pour éviter tout détachement accidentel.

Brancher la terre de sécurité à la borne correspondante du connecteur d'alimentation.

Ouvrir la boîte en desserrant les vis.

Introduisez les câbles dans le boîte étanche via les presse-étoupes.

Brancher la borne J3 à la caméra.

Brancher la borne d'alimentation J1 au réseau électrique.

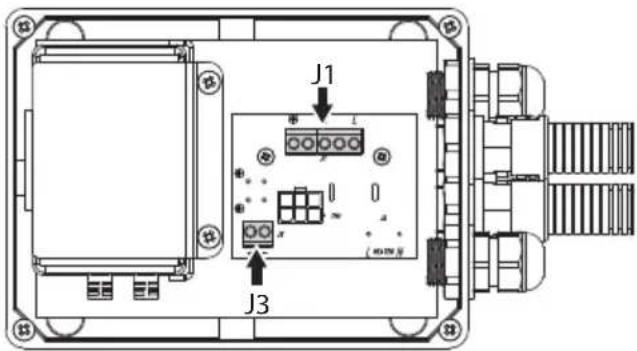

Fig. 1 Vue interne du boîtier étanche

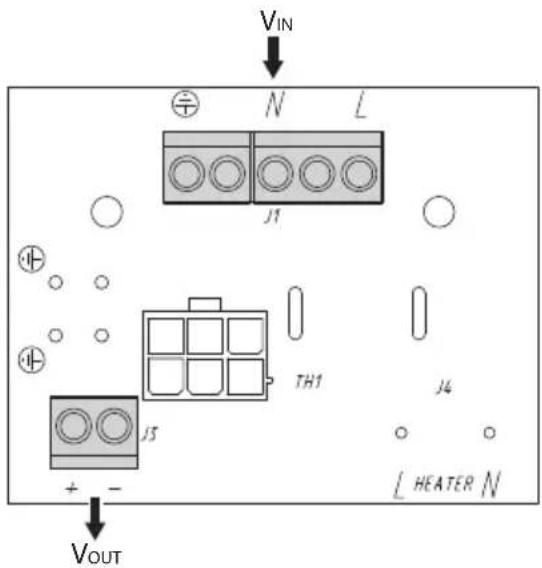

Fig. 2 Carte fournie

Section nominale des câbles utilisés: de 0.5mm² jusqu'à 2.5mm².

Fermer la boîte.

7 Élimination des déchets

Ce symbole et le système de recyclage ne sont appliqués que dans les pays UE et non dans les autres pays du monde.

Votre produit est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et réutilisés.

Ce symbole signifie que les équipements électriques et électroniques en fin de vie doivent être éliminés séparément des ordures ménagères.

Nous vous prions donc de confier cet équipement à votre Centre local de collecte ou Recyclage.

Dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques usagés.
