OHEGBPS1 - Alimentazione elettrica Videotec - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Alimentazione elettrica stagna per telecamera
Marca	Videotec
Modello	OHEGBPS1
Tensione di ingresso	100-240 Vac, 50/60 Hz
Tensione di uscita	12 Vdc
Corrente di uscita	1,25 A
Involucro	Stagno, con pressacavi e tubi corrugati
Compatibilità	Custodie VERSO, VERSO POLAR, HEG, HTG
Protezione	Messa a terra di sicurezza, sezionamento obbligatorio prima dell'intervento
Sezione del cavo	da 0,5 mm² a 2,5 mm²
Installazione	Solo da personale tecnico qualificato
Manutenzione	Scollegare l'alimentazione prima di qualsiasi operazione; utilizzare solo parti originali
Riciclaggio	Smaltire separatamente dai rifiuti domestici; seguire le direttive locali
Temperatura di funzionamento	Non specificata, uso interno/esterno riparato
Dimensioni (stima)	Circa 150 x 80 x 50 mm
Peso (stima)	Circa 500 g
Garanzia	Annullata in caso di modifica non autorizzata

Domande frequenti - OHEGBPS1 Videotec

Qual è il tipo di alimentazione fornita dall'OHEGBPS1?

L'OHEGBPS1 fornisce una tensione di uscita di 12 Vdc con una corrente di 1,25 A.

Quale tensione di ingresso è richiesta?

L'apparecchio accetta una tensione di ingresso da 100 a 240 Vac, 50/60 Hz (wide range).

Posso utilizzare questo alimentatore con altre custodie oltre a VERSO?

Sì, è compatibile con le custodie VERSO, VERSO POLAR, HEG e HTG di Videotec.

Come installare l'alimentatore?

L'installazione deve essere eseguita da personale tecnico qualificato. È necessario sezionare l'alimentazione prima di qualsiasi operazione, aprire l'involucro, far passare i cavi nei pressacavi, collegare il morsetto J1 alla rete e J3 alla telecamera, quindi chiudere l'involucro.

Quale sezione del cavo utilizzare?

Utilizzare cavi con sezione compresa tra 0,5 mm² e 2,5 mm².

Cosa fare in caso di cavo danneggiato?

Non utilizzare cavi usurati o danneggiati. Sostituirli con cavi della stessa sezione e dello stesso tipo.

Come garantire la sicurezza elettrica?

Collegare la messa a terra di sicurezza al morsetto corrispondente. Il cavo di terra deve essere più lungo di circa 10 mm per evitare distacchi accidentali.

Posso modificare l'apparecchio?

Qualsiasi modifica non approvata dal produttore annulla la garanzia e può presentare rischi di scossa elettrica o incendio.

Come smaltire l'apparecchio a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Depositarlo in un centro di raccolta o riciclaggio di rifiuti elettronici, conformemente alle normative locali.

Dove trovare pezzi di ricambio?

Utilizzare solo pezzi di ricambio originali Videotec. Contattare il rivenditore o il servizio post-vendita.

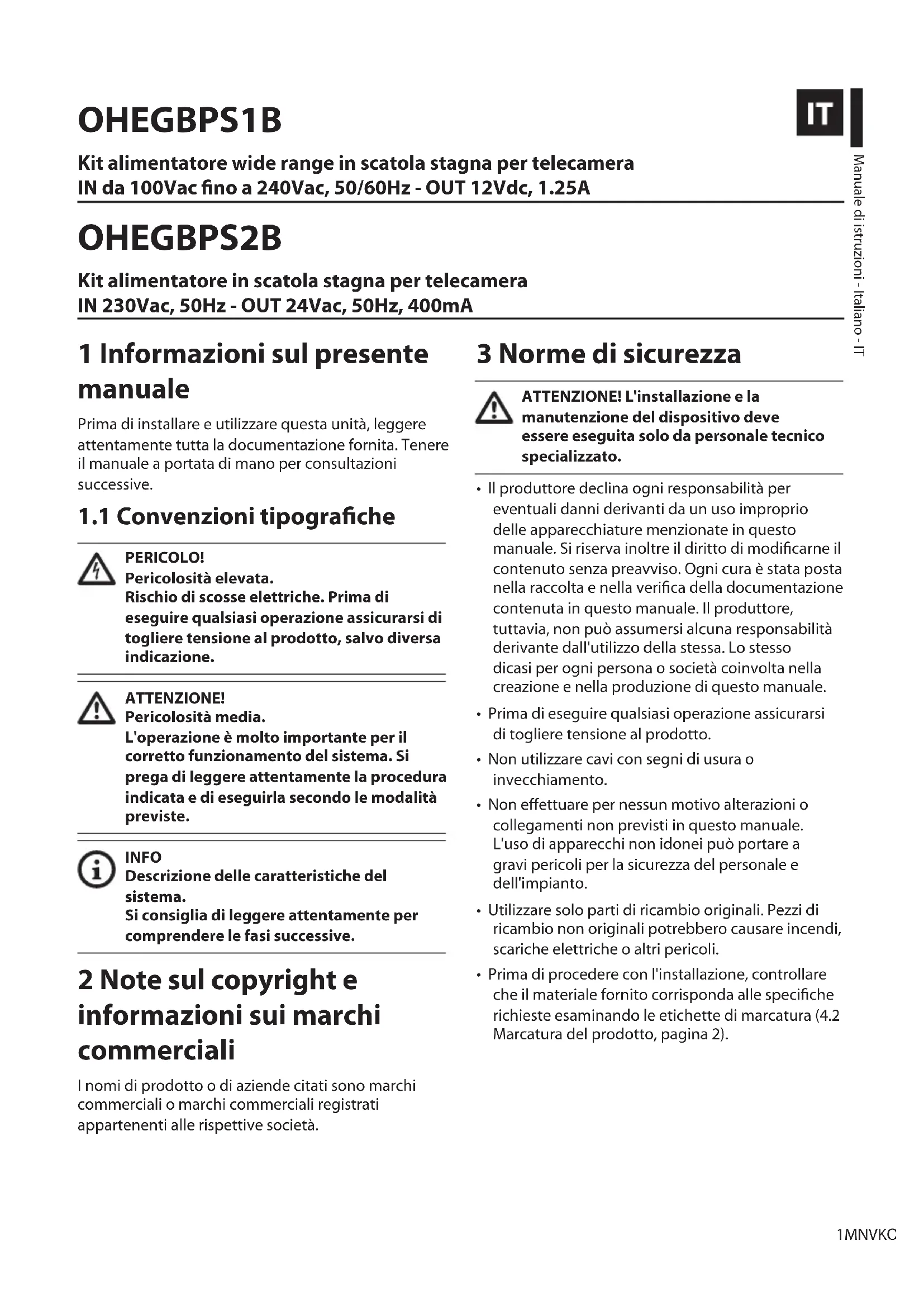

MANUALE UTENTE OHEGBPS1 Videotec

IT Italiano - Manuale di istruzioni

Kit alimentatore in scatola stagna per telecamera IN 230Vac, 50Hz - OUT 24Vac, 50Hz, 400mA

1 Informazioni sul presente manuale

Prima di installare e utilizzare questa unità, leggere attentamente tutta la documentazione fornita. Tenere il manuale a portata di mano per consultazioni successive.

1.1 Convenzioni tipografiche

PERICOLO!

Pericolosità elevata.

Rischio di scosse elettriche. Prima di eseguire qualsiasi operazione assicurarsi di togliere tensione al prodotto, salvo diversa indicazione.

ATTENZIONE!

Pericolosità media.

L'operazione è molto importante per il corretto funzionamento del sistema. Si prega di leggere attentamente la procedura indicata e di eseguirla secondo le modalità previste.

INFO

Descrizione delle caratteristiche del sistema.

Si consiglia di leggere attentamente per comprendere le fasi successive.

2 Note sul copyright e informazioni sui marchi commerciali

I nomi di prodotto o di aziende citati sono marchi commerciali o marchi commerciali registrati appartenenti alle rispettive società.

3 Norme di sicurezza

ATTENZIONE! L'installazione e la manutenzione del dispositivo deve essere eseguita solo da personale tecnico specializzato.

• Il produttore declina ogni responsabilità per eventuali danni derivanti da un uso improprio delle apparecchiature menzionate in questo manuale. Si riserva inoltre il diritto di modificarne il contenuto senza preavviso. Ogni cura è stata posta nella raccolta e nella verifica della documentazione contenuta in questo manuale. Il produttore, tuttavia, non può assumersi alcuna responsabilità derivante dall'utilizzo della stessa. Lo stesso dicasi per ogni persona o società coinvolta nella creazione e nella produzione di questo manuale.
• Prima di eseguire qualsiasi operazione assicurarsi di togliere tensione al prodotto.
• Non utilizzare cavi con segni di usura o invecchiamento.
• Non effettuare per nessun motivo alterazioni o collegamenti non previsti in questo manuale. L'uso di apparecchi non idonei può portare a gravi pericoli per la sicurezza del personale e dell'impianto.
• Utilizzare solo parti di ricambio originali. Pezzi di ricambio non originali potrebbero causare incendi, scariche elettriche o altri pericoli.
• Prima di procedere con l'installazione, controllare che il materiale fornito corrisponda alle specifiche richieste esaminando le etichette di marcatura (4.2 Marcatura del prodotto, pagina 2).

4 Identificazione

4.1 Descrizione e designazione del prodotto

OHEGBPS1B:

Alimentatore wide range in scatola stagna per telecamera.

Per custodie VERSO, VERSO POLAR, HEG, HTG.

IN da 100Vac fino a 240Vac, 50/60Hz -OUT 12Vdc, 1.25A.

OHEGBPS2B:

Alimentatore in scatola stagna per telecamera.

Per custodie VERSO, VERSO POLAR, HEG, HTG.

IN 230Vac, 50Hz - OUT 24Vac, 50Hz, 400mA.

4.2 Marcatura del prodotto

Vedere l'etichetta posta sul prodotto.

5 Preparazione del prodotto per l'utilizzo

Qualsiasi intervento non espressamente approvato dal costruttore fa decadere la garanzia.

5.1 Disimballaggio

Alla consegna del prodotto verificare che l'imballo sia integro e non presenti segni evidenti di cadute o abrasioni.

In caso di danni evidenti all'imballo contattare immediatamente il fornitore.

In caso di restituzione del prodotto malfunzionante è consigliato l'utilizzo dell'imballaggio originale per il trasporto.

Conservare l'imballo qualora fosse necessario inviare il prodotto in riparazione.

5.2 Contenuto

Controllare che il contenuto sia corrispondente alla lista del materiale sotto elencata:

- Scatola stagna

• Alimentatore
• Scheda elettronica

- Tubi corrugati

- Pressacavi

- Manuale di istruzioni

5.3 Smaltimento in sicurezza dei materiali di imballaggio

I materiali d'imballo sono costituiti interamente da materiale riciclabile. Sarà cura del tecnico installatore smaltirli secondo le modalità di raccolta differenziata o comunque secondo le norme vigenti nel Paese di utilizzo.

6 Collegamenti

Prima di eseguire qualsiasi operazione assicurarsi di togliere tensione al prodotto.

Non alimentare il kit con una tensione diversa da quella indicata.

ATTENZIONE! La tipologia di cavo utilizzata deve essere compatibile con l'impiego previsto. Attenersi alle regole nazionali in vigore riguardanti le installazioni elettriche.

Il cavo di terra deve essere più lungo degli altri due di circa 10mm per prevenirne il distacco accidentale a causa dello stiramento.

Collegare la terra di sicurezza al relativo morsetto del connettore di alimentazione.

Aprire la scatola svitando le viti.

Introdurre i cavi all'interno della scatola stagna attraverso i pressacavi.

Collegare il morsetto J3 alla telecamera.

Collegare il morsetto di alimentazione J1 alla rete elettrica.

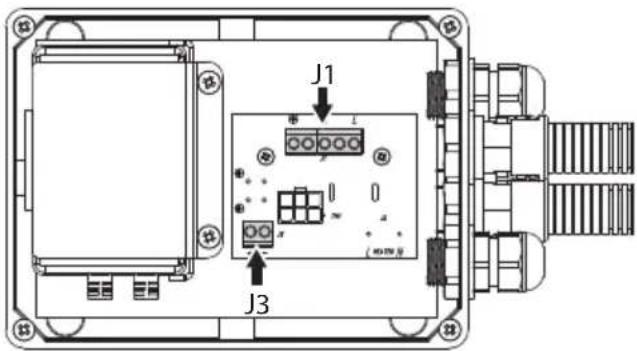

Fig. 1 Vista interna della scatola stagna

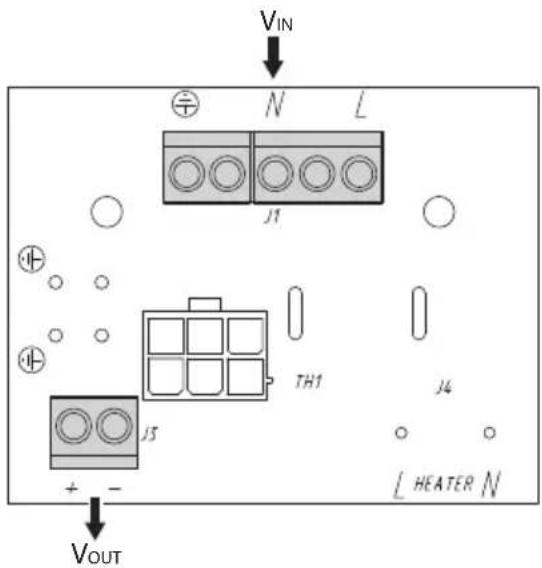

Fig. 2 Scheda in dotazione

Sezione nominale dei cavi utilizzabili: da 0.5mm² fino a 2.5mm².

Chiudere la scatola.

7 Smaltimento dei rifiuti

Questo simbolo e il sistema di riciclaggio sono validi solo nei paesi dell'EU e non trovano applicazione in altri paesi del mondo.

Il vostro prodotto è costruito con materiali e componenti di alta qualità, che sono riutilizzabili o riciclabili.

Prodotti elettrici ed elettronici che riportano questo simbolo, alla fine dell'uso, devono essere smaltiti separatamente dai rifiuti casalinghi.

Vi preghiamo di smaltire questo apparecchio in un Centro di raccolta o in un'Ecostazione.

Nell'Unione Europea esistono sistemi di raccolta differenziata per prodotti elettrici ed elettronici.

OHEGBPS2B
