OHEGBPS1 - Электропитание Videotec - Бесплатное руководство пользователя

Тип продукта	Герметичный блок питания для камеры
Бренд	Videotec
Модель	OHEGBPS1
Входное напряжение	100-240 В переменного тока, 50/60 Гц
Выходное напряжение	12 В постоянного тока
Выходной ток	1,25 А
Корпус	Герметичный, с кабельными вводами и гофрированными трубками
Совместимость	Корпуса VERSO, VERSO POLAR, HEG, HTG
Защита	Защитное заземление, обязательное отключение перед обслуживанием
Сечение кабеля	от 0,5 мм² до 2,5 мм²
Монтаж	Только квалифицированным техническим персоналом
Обслуживание	Отключайте питание перед любыми операциями; используйте только оригинальные детали
Утилизация	Утилизировать отдельно от бытовых отходов; соблюдайте местные правила
Рабочая температура	Не указана, использование внутри/снаружи под навесом
Размеры (приблизительно)	Примерно 150 x 80 x 50 мм
Вес (приблизительно)	Примерно 500 г
Гарантия	Аннулируется в случае несанкционированного изменения

Часто задаваемые вопросы - OHEGBPS1 Videotec

Какой тип питания обеспечивает OHEGBPS1?

OHEGBPS1 обеспечивает выходное напряжение 12 В постоянного тока с током 1,25 А.

Какое входное напряжение требуется?

Устройство принимает входное напряжение 100-240 В переменного тока, 50/60 Гц (широкий диапазон).

Можно ли использовать этот блок питания с другими корпусами, кроме VERSO?

Да, он совместим с корпусами VERSO, VERSO POLAR, HEG и HTG от Videotec.

Как установить блок питания?

Установка должна выполняться квалифицированным техническим персоналом. Необходимо отключить питание перед любыми операциями, открыть корпус, пропустить кабели через кабельные вводы, подключить клемму J1 к сети и J3 к камере, затем закрыть корпус.

Какое сечение кабеля использовать?

Используйте кабели сечением от 0,5 мм² до 2,5 мм².

Что делать при повреждении кабеля?

Не используйте изношенные или поврежденные кабели. Замените их кабелями того же сечения и типа.

Как обеспечить электробезопасность?

Подключите защитное заземление к соответствующей клемме. Заземляющий кабель должен быть длиннее примерно на 10 мм, чтобы избежать случайного отсоединения.

Можно ли модифицировать устройство?

Любые изменения, не одобренные производителем, аннулируют гарантию и могут привести к риску поражения электрическим током или возгорания.

Как утилизировать устройство по окончании срока службы?

Не выбрасывайте устройство вместе с бытовыми отходами. Сдайте его в пункт сбора или переработки электронных отходов в соответствии с местными правилами.

Где найти запасные части?

Используйте только оригинальные запасные части Videotec. Обратитесь к своему дилеру или в сервисную службу.

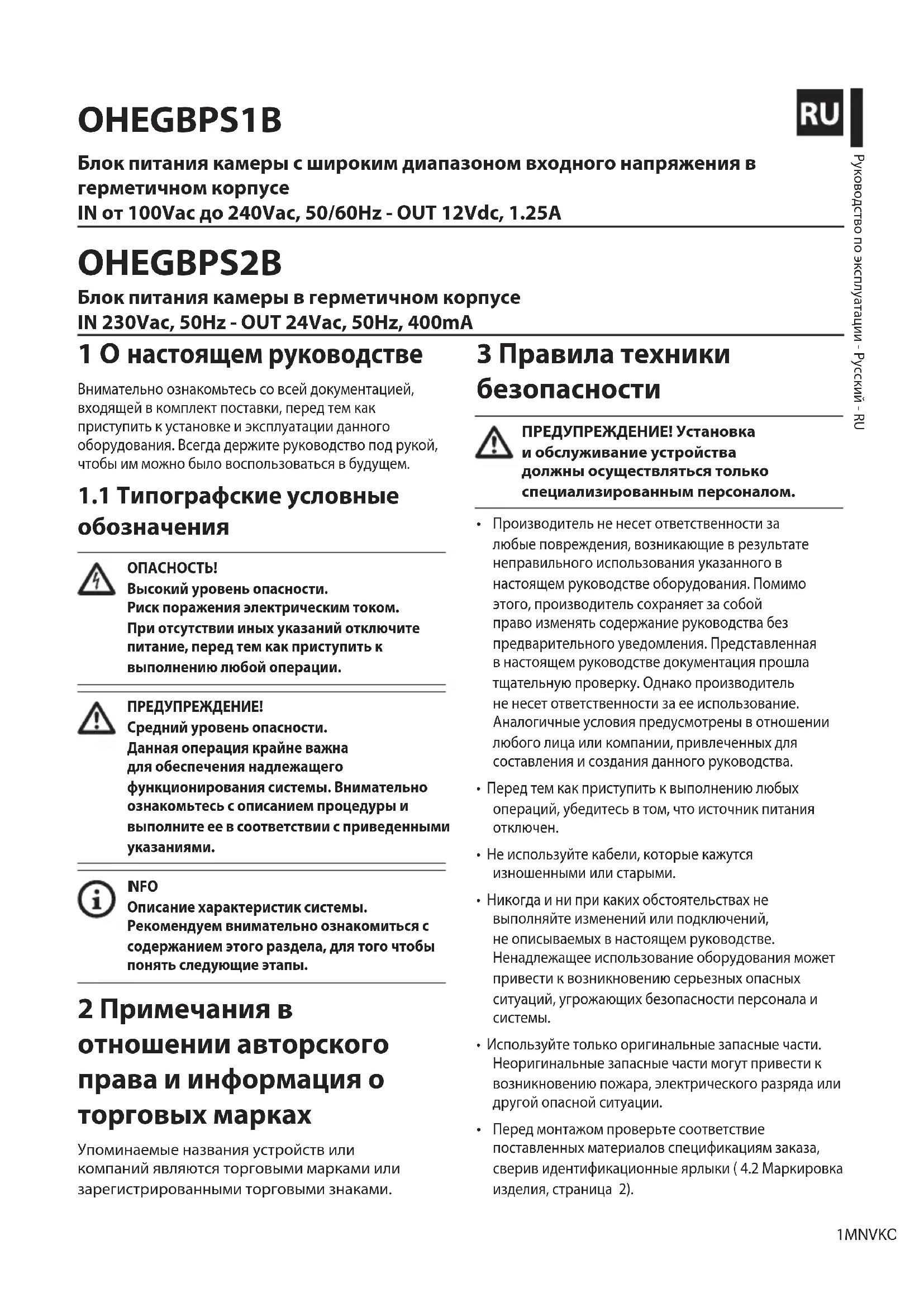

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ OHEGBPS1 Videotec

RU Русский - Руководство по эксплуатации

OHEGBPS2B

Блок питания камеры в герметичном корпусе

IN 230Vac, 50Hz - OUT 24Vac, 50Hz, 400mA

1 О настоящем руководстве

Внимательно ознакомьтесь со всей документацией, входящей в комплект поставки, перед тем как приступить к установке и эксплуатации данного оборудования. Всегда держите руководство под рукой, чтобы им можно было воспользоваться в будущем.

1.1 Типографские условные обозначения

ОПАСНОСТЬ!

Высокий уровень опасности.

Риск поражения электрическим током.

При отсутствии иных указаний отключите питание, перед тем как приступить к выполнению любой операции.

ПРЕДУПРЕЖДЕНИЕ!

Средний уровень опасности.

Данная операция крайне важна для обеспечения надлежащего

функционирования системы. Внимательно ознакомьтесь с описанием процедуры и выполните ее в соответствии с приведенными указаниями.

NFO

Описание характеристик системы.

Рекомендуем внимательно ознакомиться с содержанием этого раздела, для того чтобы понять следующие этапы.

2 Примечания в

отношении авторского права и информация о торговых марках

Упоминаемые названия устройств или компаний являются торговыми марками или зарегистрированными торговыми знаками.

З Правила техники безопасности

ПРЕДУПРЕЖДЕНИЕ! Установка и обслуживание устройства должны осуществляться только специализированным персоналом.

• Производитель не несет ответственности за любые повреждения, возникающие в результате неправильного использования указанного в настоящем руководстве оборудования. Помимо этого, производитель сохраняет за собой право изменять содержание руководства без предварительного уведомления. Представленная в настоящем руководстве документация прошла тщательную проверку. Однако производитель не несет ответственности за ее использование. Аналогичные условия предусмотрены в отношении любого лица или компании, привлеченных для составления и создания данного руководства.

- Перед тем как приступить к выполнению любых операций, убедитесь в том, что источник питания отключен.

- Не используйте кабели, которые кажутся изношенными или старыми.

- Никогда и ни при каких обстоятельствах не выполняйте изменений или подключений, не описываемых в настоящем руководстве. Ненадлежащее использование оборудования может привести к возникновению серьезных опасных ситуаций, угрожающих безопасности персонала и системы.

- Используйте только оригинальные запасные части. Неоригинальные запасные части могут привести к возникновению пожара, электрического разряда или другой опасной ситуации.

- Перед монтажом проверьте соответствие поставленных материалов спецификациям заказа, сверив идентификационные ярлыки (4.2 Маркировка изделия, страница 2).

4 Обозначение

4.1 Описание и обозначение типа устройства

OHEGBPS1B:

Блок питания камеры с широким диапазоном входного напряжения в герметичном корпусе

Для кожухов VERSO, VERSO POLAR, HEG, HTG.

IN от 100Vac до 240Vac, 50/60Hz -OUT 12Vdc, 1.25A.

OHEGBPS2B:

Блок питания камеры в герметичном корпусе.

Для кожухов VERSO, VERSO POLAR, HEG, HTG.

IN 230Vac, 50Hz - OUT 24Vac, 50Hz, 400mA.

4.2 Маркировка изделия

См. ярлык на изделии.

5 Подготовка устройства к использованию

Любое изменение, которое выполняется без разрешения, явным образом предоставленного производителем, аннулирует гарантию.

5.1 Распаковка

При доставке устройства убедитесь, что упаковка не повреждена и не имеет явных признаков падения или царапин.

В случае наличия видимых повреждений незамедлительно свяжитесь с поставщиком.

В случае возврата неисправного устройства мы рекомендуем использовать оригинальную упаковку для транспортировки.

Сохраняйте упаковку на случай, если потребуется отправить устройство на ремонт.

5.2 Комплект оборудования

Проверьте комплект оборудования на соответствие представленному ниже списку материалов:

- Защищающий от погодных условий корпус

- Источник питания

• Электронная плата

- Гофрированная труба

• Кабельные муфты

- Руководство по эксплуатации

5.3 Безопасная утилизация упаковочных материалов

Упаковочные материалы могут подвергаться переработке. Технический специалист установщика отвечает за сортировку материалов для переработки, а также за соблюдение требований законодательства, действующего в месте установки устройства.

6 Подключения

Перед тем как приступить к выполнению любых операций, убедитесь в том, что источник питания отключен.

Не подавайте на комплект напряжение, отличающееся от указанного.

ПРЕДУПРЕЖДЕНИЕ! Тип используемого кабеля должен быть совместимым с предполагаемым видом использования. Соблюдайте действующие в вашей стране правила, относящиеся к электрическим установкам.

Кабель заземления должен быть длиннее двух других кабелей примерно на 10mm, чтобы предотвратить его случайное отсоединение при натягивании.

Подключите клемму защитного заземления к соответствующему разъему источника питания.

Откройте коробку, отвинтив винты.

Вставьте кабели внутри водонепроницаемого ящику с помощью кабельных вводов.

Подсоедините клемму J3 к камере.

Подключить клемму питания J1 к электрической сети.

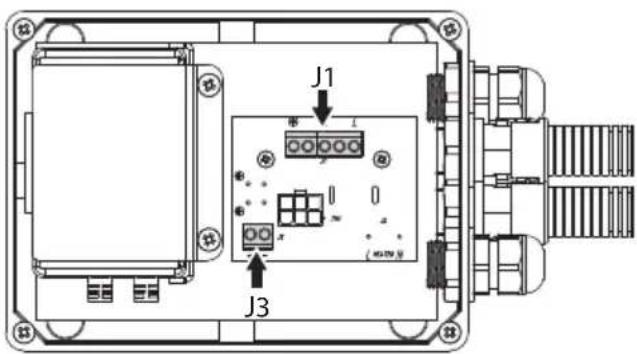

Рис. 1 Вид герметичного корпуса изнутри

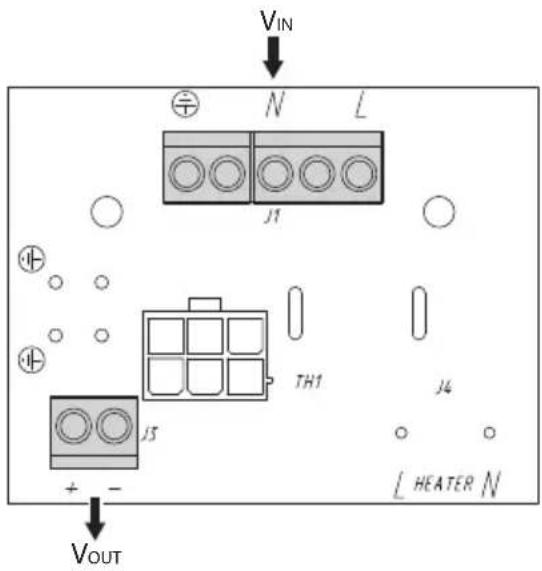

Рис. 2 Прилагаемый доска

Номинальное сечение используемых кабелей: от 0.5mm² до 2.5mm².

Закрывать коробку.

7 Утилизация отходов

Соответствующий символ и система переработки отходов используются только в странах ЕС и не применяются в других странах мира.

Ваше устройство разработано и произведено из высококачественных материалов и компонентов, которые могут быть переработаны и использованы повторно.

Этот символ используется для указания на то, что по истечении срока службы электрическое и электронное оборудование подлежит утилизации отдельно от бытовых отходов.

Передайте это оборудование в центр сбора отходов или центр переработки мусора вашего населенного пункта.

В Европейском Союзе существуют раздельные системы сбора бывших в употреблении электрических и электронных устройств.
