Produkttyp	Wasserdichte Stromversorgung für Kamera
Marke	Videotec
Modell	OHEGBPS1
Eingangsspannung	100-240 V AC, 50/60 Hz
Ausgangsspannung	12 V DC
Ausgangsstrom	1,25 A
Gehäuse	Wasserdicht, mit Kabelverschraubungen und Wellrohren
Kompatibilität	Gehäuse VERSO, VERSO POLAR, HEG, HTG
Schutz	Sicherheitserdung, vor Eingriffen ist eine Trennung erforderlich
Kabelquerschnitt	0,5 mm² bis 2,5 mm²
Installation	Nur durch qualifiziertes Fachpersonal
Wartung	Vor allen Arbeiten die Stromversorgung trennen; nur Originalteile verwenden
Entsorgung	Getrennt vom Hausmüll entsorgen; örtliche Richtlinien beachten
Betriebstemperatur	Nicht angegeben, Innen- und Außeneinsatz (geschützt)
Abmessungen (Schätzung)	Ca. 150 x 80 x 50 mm
Gewicht (Schätzung)	Ca. 500 g
Garantie	Bei unbefugten Änderungen erlischt die Garantie

Häufig gestellte Fragen - OHEGBPS1 Videotec

Welche Art von Stromversorgung wird vom OHEGBPS1 bereitgestellt?

Der OHEGBPS1 liefert eine Ausgangsspannung von 12 V DC und einen Ausgangsstrom von 1,25 A.

Welche Eingangsspannung wird benötigt?

Das Gerät akzeptiert eine Eingangsspannung von 100 bis 240 V AC, 50/60 Hz (Weitbereich).

Kann ich dieses Netzteil auch mit anderen Gehäusen als VERSO verwenden?

Ja, es ist kompatibel mit den Gehäusen VERSO, VERSO POLAR, HEG und HTG von Videotec.

Wie wird das Netzteil installiert?

Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden. Vor allen Arbeiten ist die Stromversorgung zu trennen, das Gehäuse zu öffnen, die Kabel durch die Kabelverschraubungen zu führen, den Anschluss J1 an das Netz und J3 an die Kamera anzuschließen, dann das Gehäuse zu schließen.

Welchen Kabelquerschnitt verwenden?

Verwenden Sie Kabel mit einem Querschnitt zwischen 0,5 mm² und 2,5 mm².

Was tun bei beschädigtem Kabel?

Verwenden Sie keine abgenutzten oder beschädigten Kabel. Ersetzen Sie diese durch Kabel desselben Querschnitts und Typs.

Wie ist die elektrische Sicherheit zu gewährleisten?

Schließen Sie die Sicherheitserdung an den entsprechenden Anschluss an. Das Erdungskabel sollte etwa 10 mm länger sein, um ein versehentliches Lösen zu vermeiden.

Kann ich das Gerät modifizieren?

Jede nicht vom Hersteller genehmigte Änderung macht die Garantie ungültig und kann zu Stromschlag- oder Brandgefahr führen.

Wie wird das Gerät am Ende seiner Lebensdauer entsorgt?

Entsorgen Sie das Gerät nicht im Hausmüll. Geben Sie es an einer Sammel- oder Recyclingstelle für Elektronikschrott ab, gemäß den örtlichen Vorschriften.

Wo finde ich Ersatzteile?

Verwenden Sie nur Originalersatzteile von Videotec. Kontaktieren Sie Ihren Händler oder den Kundendienst.

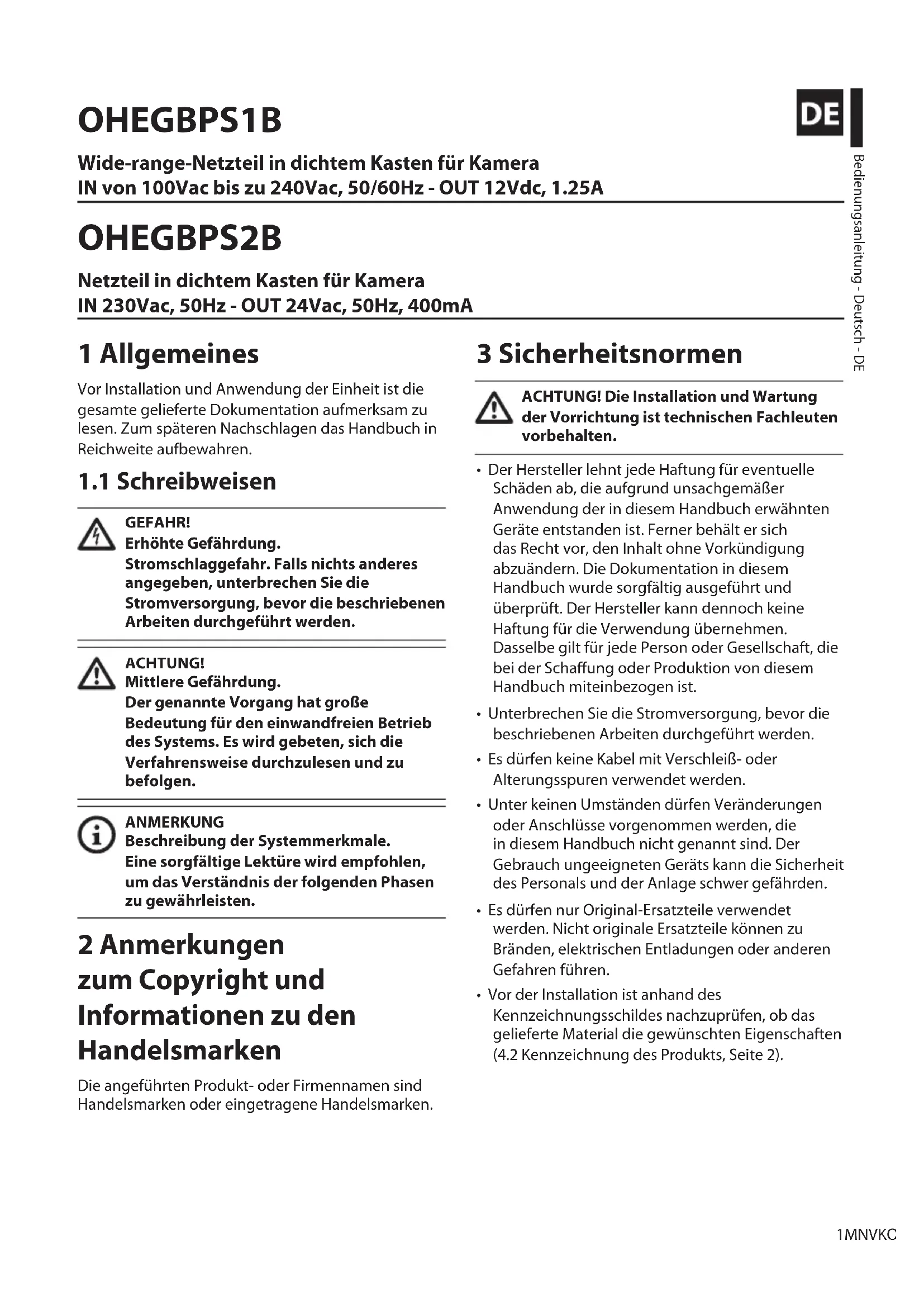

BEDIENUNGSANLEITUNG OHEGBPS1 Videotec

DE Deutsch - Bedienungsanleitung

Netzteil in dichtem Kasten für Kamera IN 230Vac, 50Hz - OUT 24Vac, 50Hz, 400mA

1 Allgemeines

Vor Installation und Anwendung der Einheit ist die gesamte gelieferte Dokumentation aufmerksam zu lesen. Zum späteren Nachschlagen das Handbuch in Reichweite aufbewahren.

1.1 Schreibweisen

GEFAHR!

Erhöhte Gefährdung.

Stromschlaggefahr. Falls nichts anderes angegeben, unterbrechen Sie die Stromversorgung, bevor die beschriebenen Arbeiten durchgeführt werden.

ACHTUNG!

Mittlere Gefährdung.

Der genannte Vorgang hat große Bedeutung für den einwandfreien Betrieb des Systems. Es wird gebeten, sich die Verfahrensweise durchzulesen und zu befolgen.

ANMERKUNG

Beschreibung der Systemmerkmale. Eine sorgfältige Lektüre wird empfohlen, um das Verständnis der folgenden Phasen zu gewährleisten.

2 Anmerkungen zum Copyright und Informationen zu den Handelsmarken

Die angeführten Produkt- oder Firmennamen sind Handelsmarken oder eingetragene Handelsmarken.

3 Sicherheitsnormen

ACHTUNG! Die Installation und Wartung der Vorrichtung ist technischen Fachleuten vorbehalten.

• Der Hersteller lehnt jede Haftung für eventuelle Schäden ab, die aufgrund unsachgemäßer Anwendung der in diesem Handbuch erwähnten Geräte entstanden ist. Ferner behält er sich das Recht vor, den Inhalt ohne Vorkündigung abzuändern. Die Dokumentation in diesem Handbuch wurde sorgfältig ausgeführt und überprüft. Der Hersteller kann dennoch keine Haftung für die Verwendung übernehmen. Dasselbe gilt für jede Person oder Gesellschaft, die bei der Schaffung oder Produktion von diesem Handbuch miteinbezogen ist.
• Unterbrechen Sie die Stromversorgung, bevor die beschriebenen Arbeiten durchgeführt werden.
• Es dürfen keine Kabel mit Verschleiß- oder Alterungsspuren verwendet werden.
• Unter keinen Umständen dürfen Veränderungen oder Anschlüsse vorgenommen werden, die in diesem Handbuch nicht genannt sind. Der Gebrauch ungeeigneten Geräts kann die Sicherheit des Personals und der Anlage schwer gefährden.
• Es dürfen nur Original-Ersatzteile verwendet werden. Nicht originale Ersatzteile können zu Bränden, elektrischen Entladungen oder anderen Gefahren führen.
• Vor der Installation ist anhand des Kennzeichnungsschildes nachzuprüfen, ob das gelieferte Material die gewünschten Eigenschaften (4.2 Kennzeichnung des Produkts, Seite 2).

4 Identifizierung

4.1 Beschreibung und Bezeichnung des Produktes

OHEGBPS1B:

Wide-range-Netzteil in dichtem Kasten für Kamera.

Für die Gehäuse VERSO, VERSO POLAR, HEG, HTG.

IN von 100Vac bis zu 240Vac, 50/60Hz -OUT 12Vdc, 1.25A.

OHEGBPS2B:

Netzteil in dichtem Kasten für Kamera.

Für die Gehäuse VERSO, VERSO POLAR, HEG, HTG.

IN 230Vac, 50Hz - OUT 24Vac, 50Hz, 400mA.

4.2 Kennzeichnung des Produkts

Siehe das Label auf dem Produkt.

5 Vorbereitung des Produktes auf den Gebrauch

Jede vom Hersteller nicht ausdrücklich genehmigte Veränderung führt zum Verfall der Gewährleistungsrechte.

5.1 Entfernen der Verpackung

Bei der Lieferung des Produktes ist zu prüfen, ob die Verpackung intakt ist oder offensichtliche Anzeichen von Stürzen oder Abrieb aufweist.

Bei offensichtlichen Schadensspuren an der Verpackung muss umgehend der Lieferant verständigt werden.

Im Falle der Rückgabe des nicht korrekt funktionierenden Produktes empfiehlt sich die Verwendung der Originalverpackung für den Transport.

Bewahren Sie die Verpackung auf für den Fall, dass das Produkt zur Reparatur eingesendet werden muss.

5.2 Inhalt

Prüfen Sie, ob der Inhalt mit der nachstehenden Materialliste übereinstimmt:

• Wasserfeste Anschlussdose

- Netzteil

- Elektronik-Platine

- Wellrohre

• Kabelverschraubungen

• Bedienungslanleitung

5.3 Sichere Entsorgung der Verpackungsmaterialien

Die Verpackungsmaterialien sind vollständig wiederverwertbar. Es ist Sache des

Installationstechnikers, sie getrennt, auf jeden Fall aber nach den geltenden Vorschriften des Anwendungslandes zu entsorgen.

6 Verbindungen

Unterbrechen Sie die Stromversorgung, bevor die beschriebenen Arbeiten durchgeführt werden.

Das Kit darf nicht mit einer Spannung versorgt werden, die vom angegebenen Wert abweicht.

ACHTUNG! Der verwendete Kabeltyp muss mit dem vorgesehenen Einsatz kompatibel sein. An die geltenden nationalen Vorschriften in Bezug auf elektrische Installationen halten.

Das Erdungskabel muss um etwa 10mm länger sein, als die anderen beiden Kabel, um das ungewollte Lösen durch Ziehen des Kabels zu verhindern.

Den Erdungsschutzleiter an die zugehörige Stromversorgungsklemme anschließen.

Die Dose wird geöffnet, indem man die Schrauben löst.

Stecken Sie die Kabel innerhalb des abgedichteten Box durch die Kabelverschraubungen.

Die Klemme J3 an die Kamera anschließen.

Anschließen Sie die Versorgungsklemme J1 an das Stromnetz.

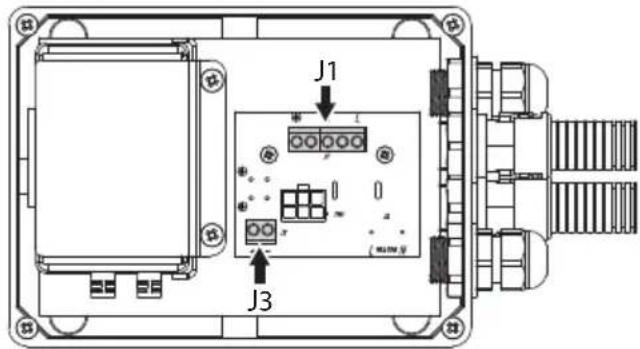

Abb. 1 Innenansicht des dichten Kastens

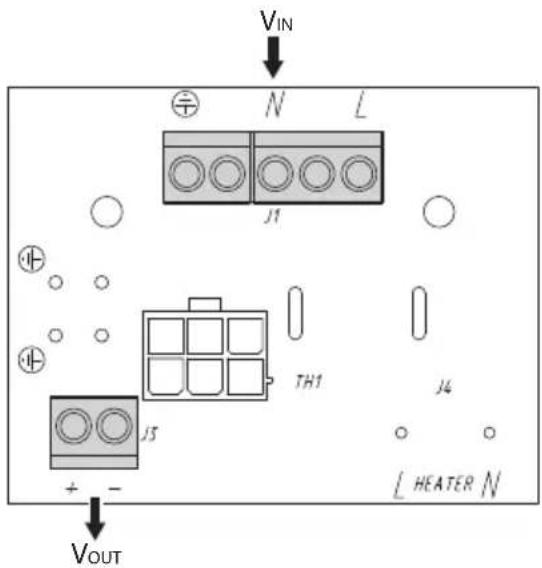

Abb. 2 Die mitgelieferte Platine

Nennquerschnitt der verwendeten Kabel: von 0.5mm ² bis zu 2.5mm ² .

Dose schließen.

7 Müllentsorgungsstellen

Dieses Symbol und das entsprechende Recycling-System gelten nur für EULänder und finden in den anderen Ländern der Welt keine Anwendung.

Ihr Produkt wurde entworfen und hergestellt aus qualitativ hochwertigen Materialien und Komponenten, die recycelt und wiederverwendet werden können.

Dieses Symbol bedeutet, daß elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer von Hausmüll getrennt entsorgt werden sollen.

Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen Sammelstelle oder im Recycling Centre.

In der Europäischen Union gibt es unterschiedliche Sammelsysteme für Elektrik- und Elektronikgeräte.
