ME by Starck D4200500 - Toilette Duravit - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Toilette à poser
Marque	Duravit
Modèle	ME by Starck D4200500
Couleur	Blanc (par défaut)
Matériau	Céramique vitrifiée
Système de chasse	Double touche (3,5/5,0 L ou 0,92/1,32 GPF)
Pression d'eau requise	140 – 550 kPa (20 – 80 psi) pour double touche ; 172 – 550 kPa (25 – 80 psi) pour simple touche
Dimensions (L x P x H)	Environ 670 x 380 x 400 mm
Poids	Environ 35 kg
Alimentation	Aucune (uniquement alimentation en eau)
Type d'installation	Au sol, avec bride de raccordement
Instructions de montage	Installation par un installateur sanitaire qualifié requise
Contenu de la livraison	Réservoir, cuvette, mécanisme de chasse, kit de fixation, notice
Accessoires non fournis	Abattant, robinet d'arrêt, bride de raccordement
Entretien et nettoyage	Nettoyer avec un chiffon doux et un détergent doux ; éviter les produits abrasifs
Sécurité	Manipuler avec soin (risque de casse) ; utilisation de gants recommandée ; deux personnes pour le transport
Réglage du niveau d'eau	Via la vanne à flotteur (voir section Configuration de la notice)
Réparabilité	Pièces détachées disponibles (soupape de remplissage, mécanisme de chasse, joints)
Garantie	Consulter le revendeur ou Duravit

FOIRE AUX QUESTIONS - ME by Starck D4200500 Duravit

Comment régler le niveau d'eau dans le réservoir ?

Retirez la vis de réglage, déverrouillez la vanne à flotteur, ajustez la hauteur du flotteur au niveau souhaité, puis verrouillez et remettez la vis en place. Vérifiez après tirage de chasse.

Quelle pression d'eau est nécessaire pour ce toilette ?

Pour la version double touche : 20 à 80 psi (140 à 550 kPa). Pour la version simple touche : 25 à 80 psi (172 à 550 kPa).

Puis-je installer ce toilette moi-même ?

Il est fortement recommandé de faire appel à un installateur sanitaire qualifié en raison des compétences techniques requises pour une installation conforme.

Que faire en cas de fuite d'eau ?

Vérifiez l'étanchéité de tous les raccords. Si le joint d'étanchéité est endommagé, remplacez-le. Ne soulevez pas ou ne secouez pas le toilette après mise en place.

Comment entretenir la céramique ?

Nettoyez régulièrement avec un chiffon doux et un détergent doux non abrasif. Évitez les produits à base de chlore ou acides qui pourraient endommager la surface.

Quels accessoires sont nécessaires pour l'installation ?

Vous aurez besoin d'un robinet d'arrêt, d'une bride de raccordement, et d'un abattant (non fournis dans le carton).

Le réservoir fuit après installation, que vérifier ?

Assurez-vous que les boulons de fixation du réservoir à la cuvette sont correctement serrés (sans excès). Vérifiez que le joint entre le réservoir et la cuvette est bien en place.

Comment installer l'abattant ?

Suivez les instructions fournies avec l'abattant. Généralement, il se fixe à l'aide de boulons et de rondelles sur les trous prévus à l'arrière de la cuvette.

Le mécanisme de chasse ne se remplit pas complètement

Vérifiez la pression d'eau et l'ajustement de la vanne à flotteur. Assurez-vous que le robinet d'arrêt est ouvert. Si le problème persiste, nettoyez ou remplacez la soupape de remplissage.

Quelle est la consommation d'eau par chasse ?

En mode simple touche : 4,8 L (1,28 GPF). En mode double touche : 5,0 L pour la grande chasse et 3,5 L pour la petite chasse.

MODE D'EMPLOI ME by Starck D4200500 Duravit

Concernant ces consignes

Les consignes de montage font partie intégrante du produit Duravit et doivent être lues attentivement avant le montage.

Groupe cible et qualification

Il s'agit ici d'un produit de niveau professionnel. Des connaissances pratiques des techniques de construction et des installations de plomberie conformes aux normes sont requises pour assurer une installation correcte et la satisfaction du client. Le produit doit être installé par un installerur sanitaire qualifié.

Explication des averissements et symboles

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n'est pas évité, peut entraîner la mort ou des blessures graves.

ATTENTION

S'utilise pour repondre à des pratiques sans risques de blessures physiques.

Lien menant à d'autres instructions

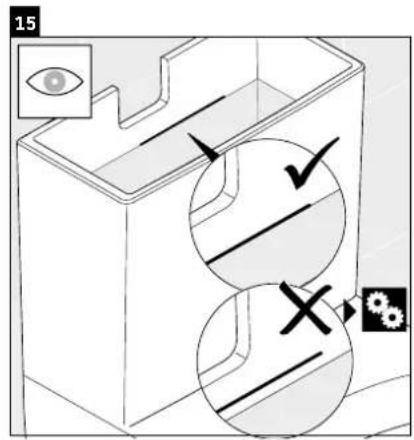

Inspection (par ex. des rayures)

Vérifiez la présence de fuites et si tous les raccords sont étanches à l'eau

Action requise

Instructions de sécurité

Risque de blessures corporelles ou de casse d'un produit fragile !

2 personnes sont recommandées pour la manipulation.
Manipulez avec soin.

Dégats matériels et/ou endommagement d'une caractéristique du produit

Le non-respect des réglementations et normes locales ou spécifiques à un pays peut entraîner des dégats matériels et / ou d'une caractéristique du produit.

Les prescriptions d'installation des sociétés de distribution locales et les normes nationales doivent être respectées sans réserve.

Avant l'installation

Avant le montage, dire les fiches techniques de préinstallation. Celles-ci peuvent etre telerchargees sur pro.duravit.us.

Installation d'eau

TGR (toilette Pression de service à grand Recommandée : rendement)

Simple 1,28 gpf/4,8 lpf 25 à 80 psi/

touche 172 à 550 kPa

Double 1,32/0,92 20 à 80 psi/

touche gpf/5,0/3,5 lpf 140 à 550 kPA

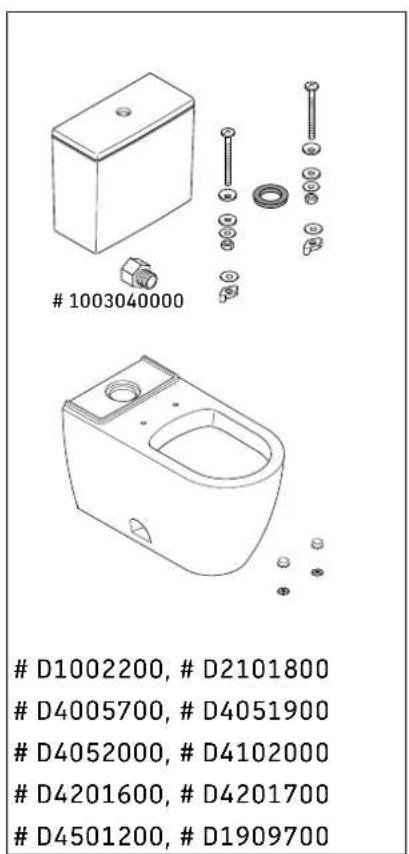

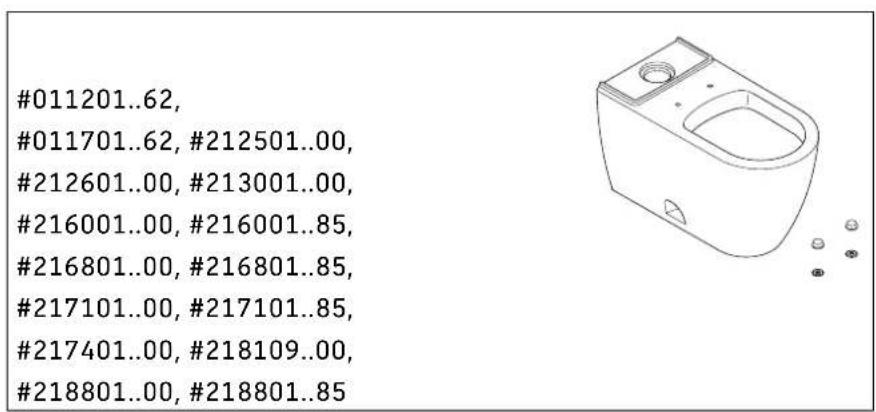

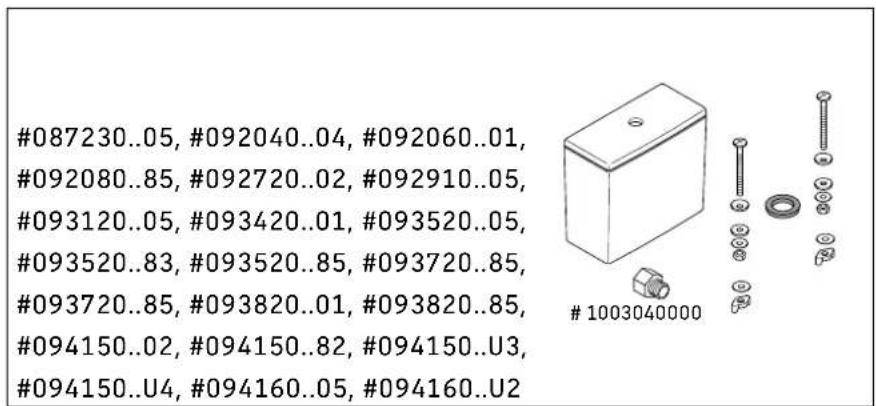

Delivery contents

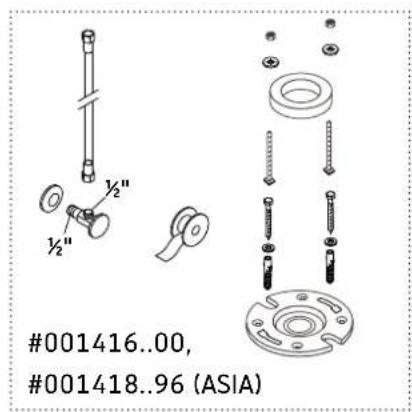

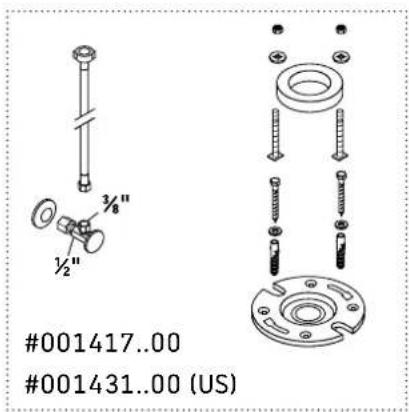

Accessoires (non compris)

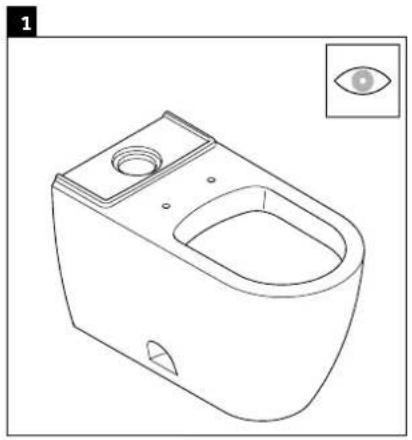

Verifiez la presence sur le produit d'eventuels dommages pouvant etre survenus durant le transport.

Ne pas installer si des dommages sont visibles.

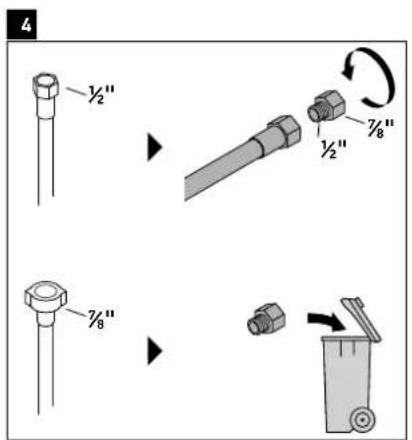

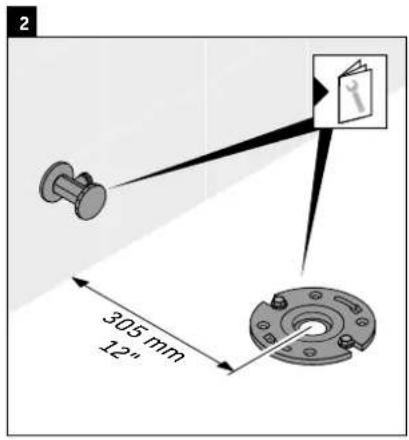

Installé le robinet d'arrêt et la bride de raccordement selon les instructions.

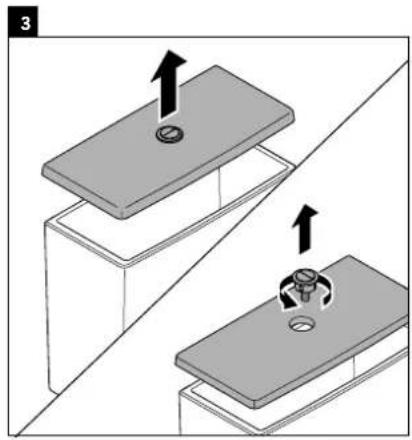

Retirez le couvercle du réservoir pour éviter tout dommage pendant l'installation.

Identifie la conduite d'alimentation adaptee au marché desirable.

Installez l'adaptateur sinécessaire.

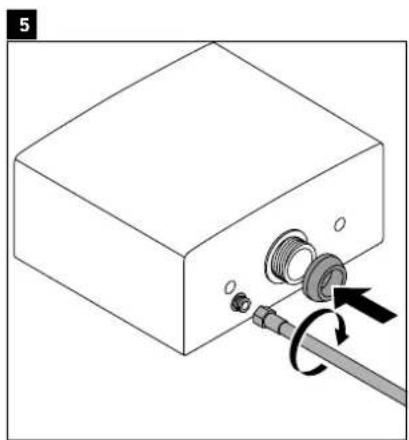

Fixez la conduite d'alimentation en eau et le joint d'étanchéité en caoutchouc.

Assurez-vous que tous les raccords sont bien etanches.

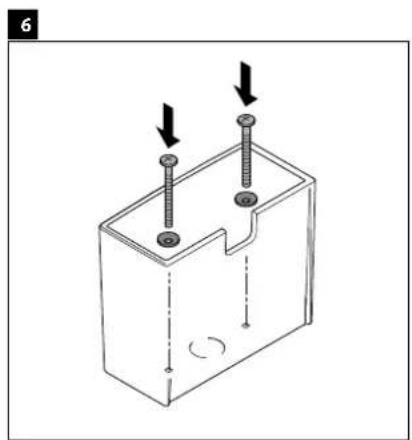

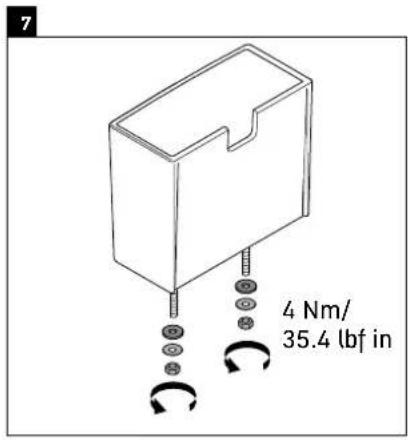

Installez les boulons et les rondelles du réservoir.

Fixez le matériel fourni au réservoir.

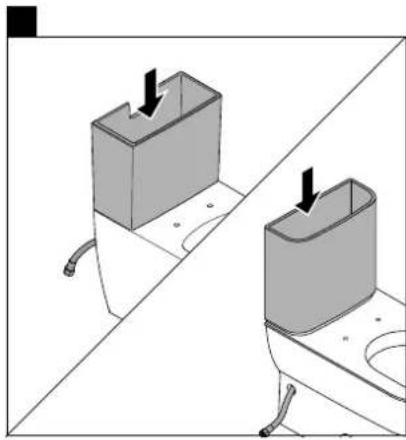

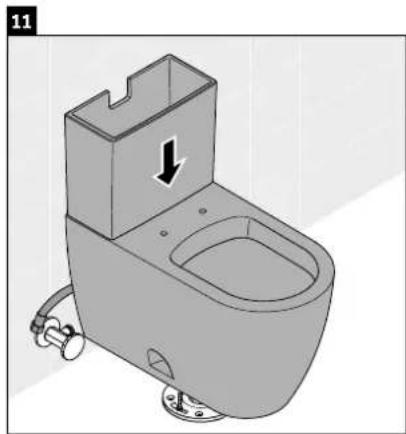

Soulevez le réservoir sur la cuvette des toilettes. Installez la conduite d'alimentation en eau par le trou ou derrière selon le modele de toilete.

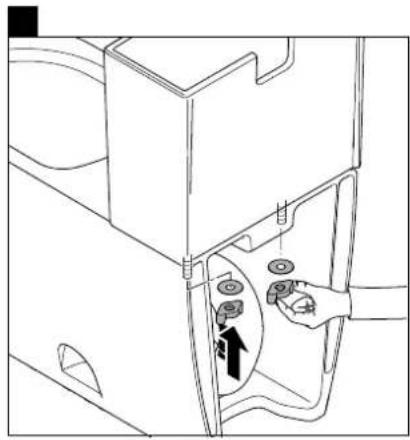

Fixez le réservoir à la cuvette du toilette à l'aide des outils fournis.

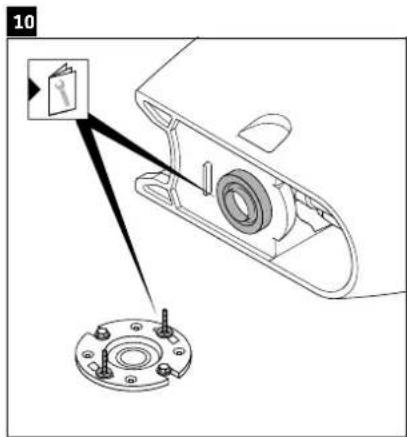

Installez l'anneau et les boulons en T selon les instructions.

ATTENTION

Risque de fujites externes!

Ne soulevez pas ou ne secouez pas leTOilette apres la mise en place.
Si vous endommagez le joint étanche, vous devez en installer un nouveau.
Installlez le téléphone au sol.

ATTENTION

Risque d'endommagement du produit!

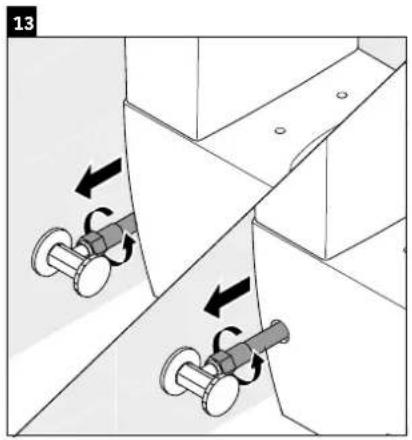

Un serrage excessif peut causer la casse ou ebrcher la ceramique.
Manipulez avec soin.

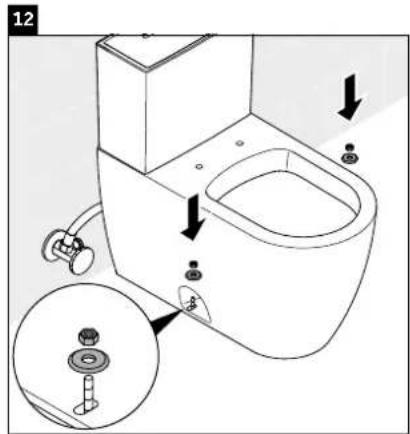

Installez la rondelle et les écrous pour fixer le toilette au sol.

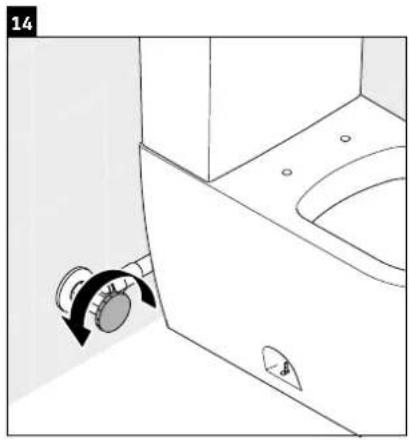

Raccordez la conduite d'alimentation en eau au robinet d'arrêt.

Ouvrez le robinet d'arrêt. > Vérifiez le niveau d'eau dans le réservoir.

Si nécessaire, reglez le niveau d'eau jusqu'àu niveau approprié (voir la section « Configuration »).

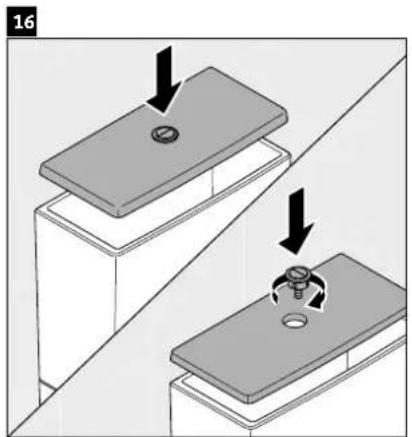

Installez et fixez le couvercle du réservoir.

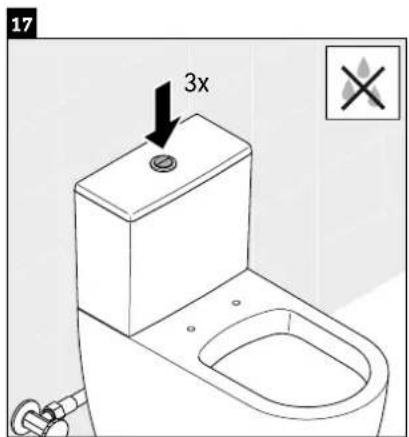

Tirez la chasse d'eau à trois reprises.
Vérifiez la présence de fuites et l'étabchéité de tous les raccords.

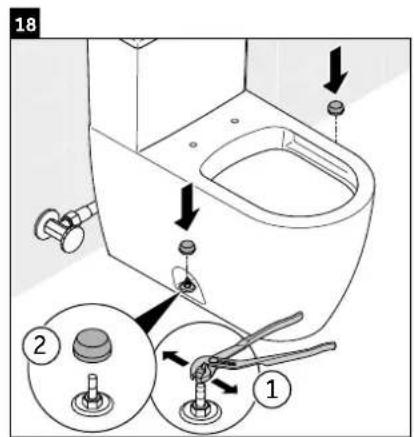

Coupez les boulons et installez les cache-têtes.

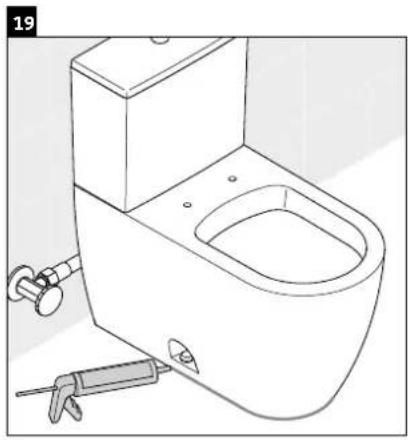

Appliquez du silicone sur le pourtour de la base du toilette.

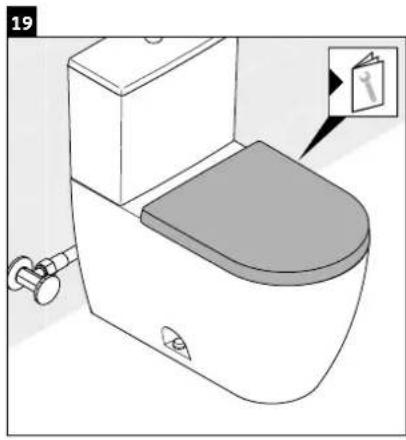

Installez I'abattant conformément aux instructions.

A

087230..05

093120..05,#093120..05

093520..05/83

093720..01/85,

093820..85/01,

093420..01,

094160..05/U2,

D1002200,D2101800,D4052000,

D4501200，D4201600，D4201700

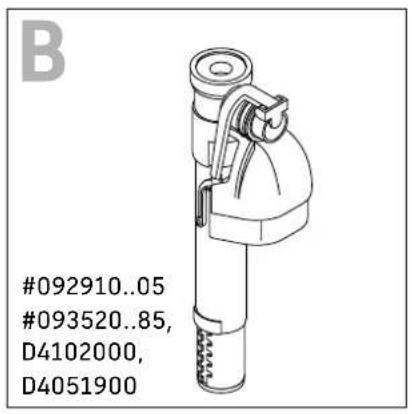

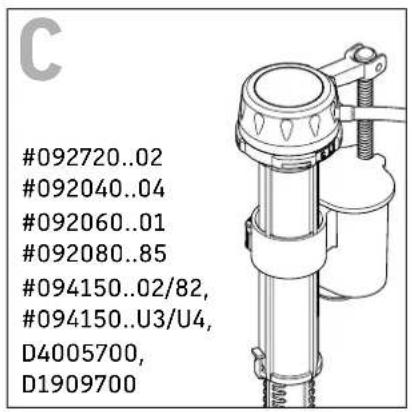

Identifie la soupape de remplissage compatible avec le toilette.

1

Retireez la vis de réglage.

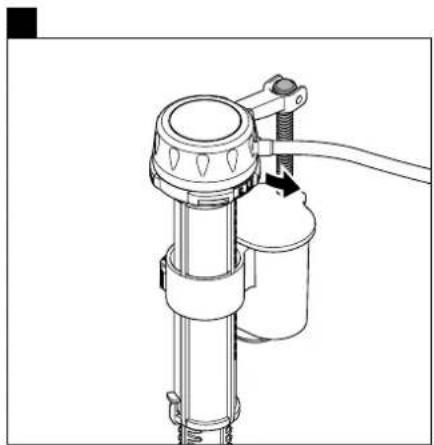

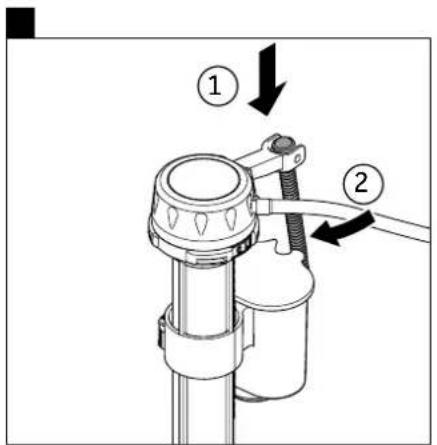

Deverrouillez la vanne à flotteur.

2

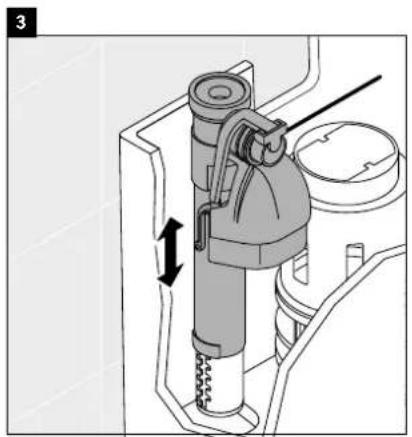

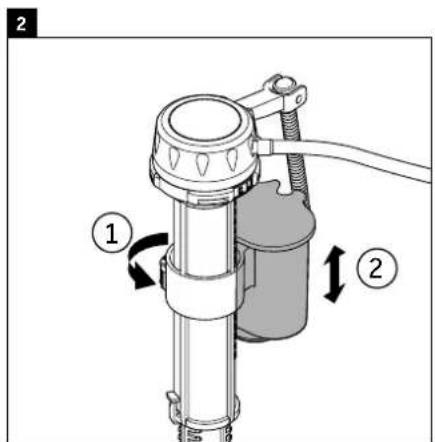

Reglez la vanne à flotteur pour ajuster la hauteur.

3

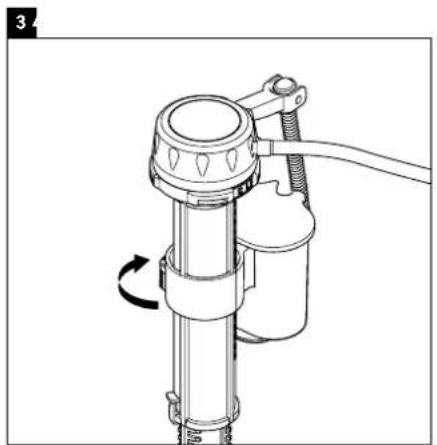

Verrouillez la vanne à flotteur.
Remettez en place la vis de réglage.

Identifie la soupape de remplissage compatible avec le toilette.

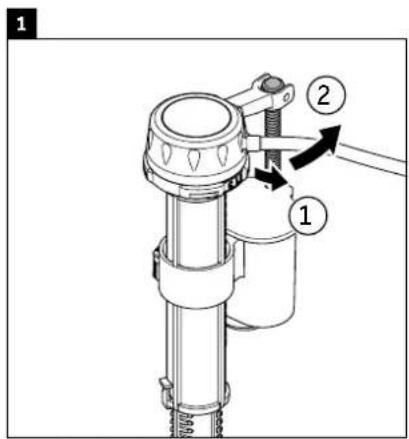

Deverrouillez la vanne à flotteur.

Tournez pour relâcher.

Reglez la vanne à flotteur à laonne hauteur.

Tournez pour bloquer.

Verrouillez la vanne à flotteur.

Identifie la soupape de remplissage compatible avec le toilette.

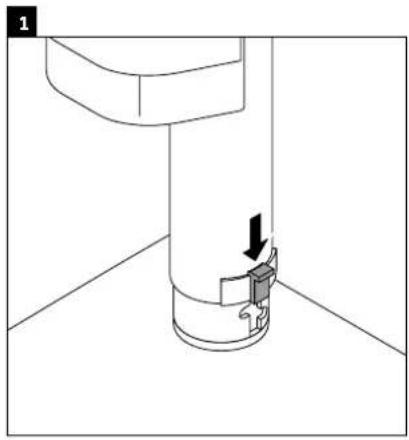

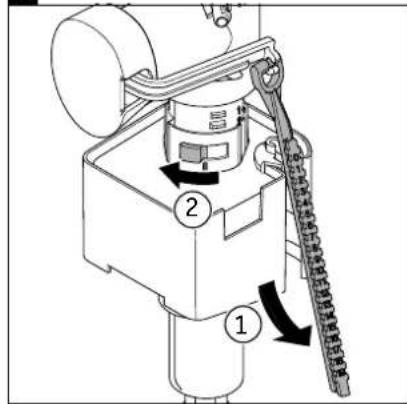

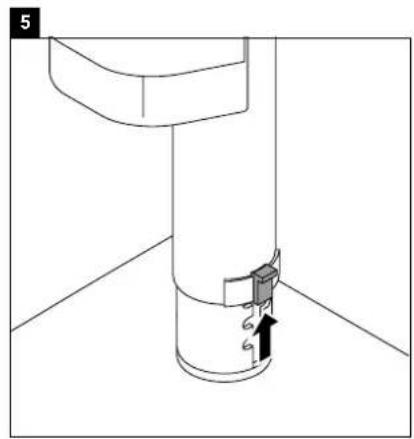

Tournez la tige d'un quart de tour et relâchéz-la.

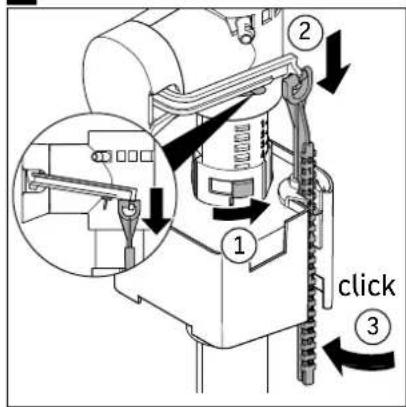

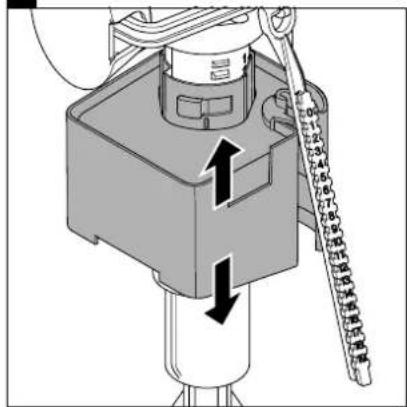

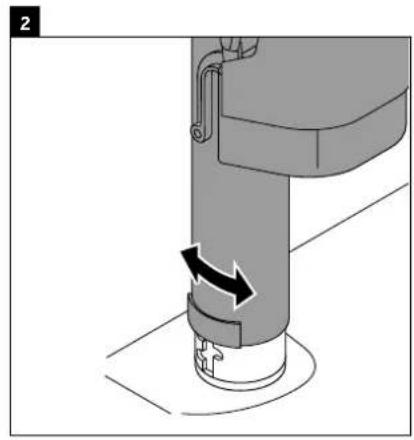

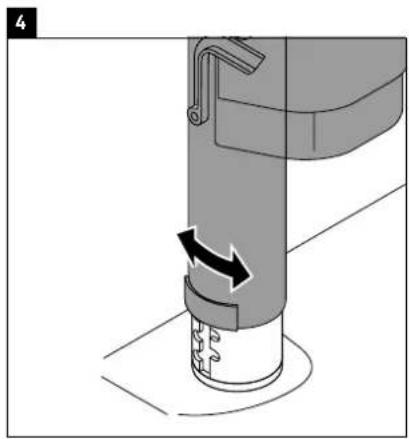

Glissez la pince et ajustez le panier à la bonne hauteur.

Fixez la pince, > rattachez et > verrouillez la tige.
