Marque	Duravit
Modèle	DuraStyle 2157510005
Catégorie	Toilette avec abattant douche
Type de produit	Abattant WC douche électrique
Alimentation électrique	220-240 V ~ 50/60 Hz ou 100-120 V ~ 50/60 Hz
Puissance nominale	1,65 kW max
Classe de protection	I
Alimentation en eau	Eau froide, DN 15 (1/2")
Pression d'eau	0,07 - 0,75 MPa (10 - 109 psi)
Dureté de l'eau max.	2,4 mmol/l (240 ppm)
Température ambiante min.	4 °C
Installation	Par installateur sanitaire et électricien qualifié
Fonctions principales	Lavage intime, réglage température et pression
Sécurité	Disjoncteur différentiel, protection contre les courts-circuits
Entretien et nettoyage	Nettoyer avec un chiffon doux et un produit non abrasif
Accessoires fournis	Flexible d'alimentation en eau, notice de montage
Réparabilité	Pièces détachées disponibles auprès du fabricant
Normes	Conforme aux directives basse tension et normes nationales

FOIRE AUX QUESTIONS - DuraStyle 2157510005 Duravit

Quel type d'installation électrique est nécessaire pour l'abattant douche DuraStyle ?

L'appareil nécessite une alimentation 220-240 V ~ 50/60 Hz ou 100-120 V ~ 50/60 Hz, avec un disjoncteur différentiel et une mise à la terre. L'installation doit être réalisée par un électricien qualifié.

Quelle pression d'eau est requise pour le bon fonctionnement ?

La pression d'eau doit être comprise entre 0,07 et 0,75 MPa (10 à 109 psi). Une pression trop faible ou trop élevée peut entraîner des dysfonctionnements.

Puis-je installer l'abattant douche moi-même ?

Non, l'installation doit être effectuée par un installateur sanitaire et un électricien qualifiés. Une installation incorrecte peut présenter des risques électriques ou de fuite.

Comment nettoyer l'abattant douche ?

Utilisez un chiffon doux et un produit de nettoyage non abrasif. Évitez les nettoyants agressifs qui pourraient endommager les surfaces.

Que faire si la pression d'eau est trop faible ?

Vérifiez que la pression d'arrivée est dans la plage recommandée (0,07-0,75 MPa). Si elle est inférieure, un surpresseur peut être nécessaire. Consultez un professionnel.

L'appareil fonctionne-t-il en cas de panne de courant ?

Non, l'abattant douche est électrique et nécessite une alimentation pour fonctionner. En cas de panne, les fonctions de lavage et de séchage sont indisponibles.

Comment régler la température de l'eau ?

La température se règle via les commandes de l'abattant. Référez-vous à la notice d'utilisation pour les réglages précis. La température maximale est limitée pour éviter les brûlures.

Que faire si l'eau ne chauffe pas ?

Vérifiez l'alimentation électrique et le disjoncteur. Si le problème persiste, contactez le service après-vente. Ne tentez pas de réparer vous-même.

Puis-je utiliser l'abattant douche avec de l'eau adoucie ?

Oui, mais si la dureté de l'eau dépasse 2,4 mmol/l (240 ppm), un adoucisseur est recommandé pour éviter l'entartrage et garantir la longévité de l'appareil.

Où trouver les pièces de rechange pour le DuraStyle 2157510005 ?

Les pièces détachées sont disponibles auprès du fabricant Duravit ou de son service après-vente. Utilisez uniquement des pièces d'origine pour garantir la sécurité.

MODE D'EMPLOI DuraStyle 2157510005 Duravit

Remarques importantes Installation électrique / installation hydraulique 6

Concernant la notice de montage

Cette notice de montage fait partie de l'abattant douche Duravit et doit être lue attentivement avant le montage.

Explication des avertissements et symboles

DANGER! En cas de risques élevés, dangers mortels, blessures graves

REMARQUE ! Pour évider les dégâts matériels

Référence au chapitre Installation électrique

Référence à la Consigne de montage dans ce chapitre

Référence au chapitre Installation hydraulique

Invitation à vérifier (p. ex. les rayures)

Invitation à recueillir de l'eau

Ne pas couder le flexible

Groupe cible et qualification

L'abattant douche et le raccord d'eau correspondant doivent exclusivement être montés par des installateurs sanitaires dûment formés. L'installation électrique doit uniquement être réalisée par des installateurs électriques qualifiés.

REMARQUE!

Les prescriptions d'installation des sociétés de distribution locales, les normes nationales et les directives basse tension doivent être respectées sans réserve.

REMARQUE!

Ne PAS monter l'abattant douche dans des locaux exposés au gel. La température ambiante ne doit pas être inférieure à 4 °C (39 °F).

Instructions de sécurité

DANGER!

Danger de mort par électrocution.

NE PAS démonter les différ l'abattant douche. Si le câble d'alimentation endommagé, il doit être remplacé par le fabricant ou son service après-vente ou par une personne avec un niveau de compétence équivalent afin d'éviter tout danger.

Consignes de montage

Avant le montage, lire les fiches techniques de préinstallation. Celles-ci peuvent être téléchargées sur Internet via le site www.duravit.com. Le montage de la réhausse de l'abattant WC douche est décrit dans une notice séparée.

Préparer l'écoulement au sol (graphique 4)

Tenir compte de la notice jointe.

Placer le WC contre le mur et le fixer (graphique 16)

Tenir compte de la notice jointe.

Installation électrique Installation hydraulique

Alimentation électrique 220 - 240 V \~ 50/60 Hz

610...2...

Alimentation électrique 100 - 120 V \~ 50/60 Hz

610... 1 ...

Puissance nominale 1,65 kW

max.

Classe de protection 1

Eau froide DN 15 (1/2")

Pression d'eau 0,07 - 0,75 MPa

(10 - 109 psi)

Dureté de l'eau 2,4 mmol/l max. (240 ppm)

REMARQUE!

En cas de dureté de l'eau ≥ 2,4 mmol/l (≥ 240 ppm), installer un adoucisseur d'eau.

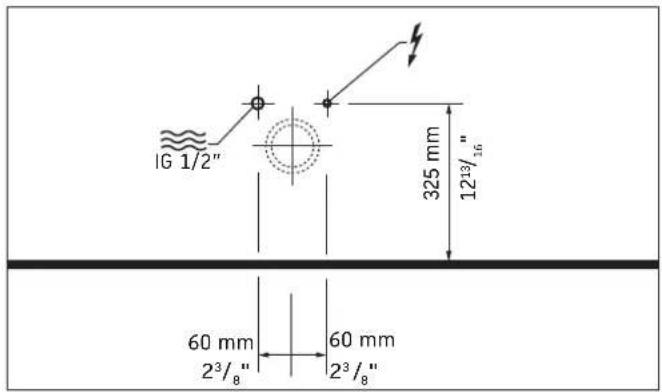

Position du raccordement électrique

Pré-installation

Poser la conduite de rac >dnstalled le raccordement d'érage et l'évacuation déauper ma nente : dans des zones indiquées.

• Tenir compte de la position du raccord électrique
• Faire dépasser la conduite d'arrivée sur au moins 800 mm (31½")

Installer un disjoncteu

• connecter le fusible séparé en amont
• connecter le dispositif de protection contre les courants de fuite à coupure sur tous les pôles

Mettre l'appareil corre

Pré-installation

c >dinstalled le raccordement é'daue et l'évacuation déaup e r m a dans des zones indiquées.

DANGER!

Risque pour la santé et endommagement possible du produit.

Alimenter l'abattant douche avec de l'eau potable provenant de la conduite d'eau principale.
s n e pnats à r d'ecto rd reer. d'eaux us sanitaire, d'eau de mer ou d'eau non ou faiblement traitée.

13 Brancher (a conduite (graphique 13))

Tenir compte des conducteurs L, N, PE.

15 Monter la prise de raccordement (graphique 15)

Fixer la prise de raccordement sur l'emplacement prévu du WC.

7 Raccorder l'eau (graphique 7)

REMARQUE ! Eviter tout dysfonctionnement.

Utiliser uniquement les flexibles d'alimentation en eau fournis.
