| 产品类型 | 落地式马桶 |
| 品牌 | Duravit |
| 型号 | ME by Starck D4200500 |
| 颜色 | 白色（默认） |
| 材质 | 玻化陶瓷 |
| 冲水系统 | 双冲（3.5/5.0升 或 0.92/1.32 GPF） |
| 所需水压 | 双冲：140–550 kPa（20–80 psi）；单冲：172–550 kPa（25–80 psi） |
| 尺寸（长 x 宽 x 高） | 约670 x 380 x 400毫米 |
| 重量 | 约35公斤 |
| 电源 | 无（仅需供水） |
| 安装类型 | 地面安装，带连接法兰 |
| 安装说明 | 需要由合格的水暖工安装 |
| 包装内容 | 水箱、马桶座、冲水机构、固定套件、说明书 |
| 未提供配件 | 马桶盖、截止阀、连接法兰 |
| 维护与清洁 | 用软布和温和清洁剂清洁；避免使用研磨性产品 |
| 安全 | 小心搬运（易碎）；建议戴手套；两人搬运 |
| 水位调节 | 通过浮球阀（参见说明书配置部分） |
| 可维修性 | 备件可用（进水阀、冲水机构、密封件） |
| 保修 | 请咨询经销商或Duravit |
常见问题 - ME by Starck D4200500 Duravit
用户关于以下问题的提问 ME by Starck D4200500 Duravit
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 厕所 免费PDF格式！查找您的手册 ME by Starck D4200500 - Duravit 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 ME by Starck D4200500 品牌 Duravit.
用户手册 ME by Starck D4200500 Duravit
這些安裝說明是Duravit產品的一部分，必須在安裝前仔細閱讀。
目標讀者和資格要求
這是一款專業級產品。需要有施工技術方面的專業知識和符合規範的水管安裝，才能正確安裝本產品，使用戶滿意。本產品必須由持牌水喉匠安裝。
關鍵字和符號說明
警告
嚴重可導致死亡或嚴重傷害，需避免此行為。
注意
不會造成身體傷害，提示性操作。
參考其他說明書
檢查（例如刮傷）
檢查是否有漏水及連接處是否皆安裝密封止水墊片
安全說明
此產品為易碎品，請謹慎操作，避免身體傷害及產品碎裂！
建議山2人進行搬遷。
小心輕放。
產品和/或財產損失
請遵循所在地區之法規及安裝標準，以避免產品與財產上的損失。
應隨時嚴格遵守所在地區的安裝法規與標準。
安装前
安裝前請閱讀規格表。規格表可在 pro.duravit.cn下載。
水管安装
HET（高效座便
器）
操作壓力
（建議）：
罩次冲水
1.28 gpf / 4.8 lpf 25 - 80 psi /
172-550kPA
两次冲水
1.32/0.92 gpf /
20-80 psi/
5.0/3.5{pf}
140-550kPA
安裝須知

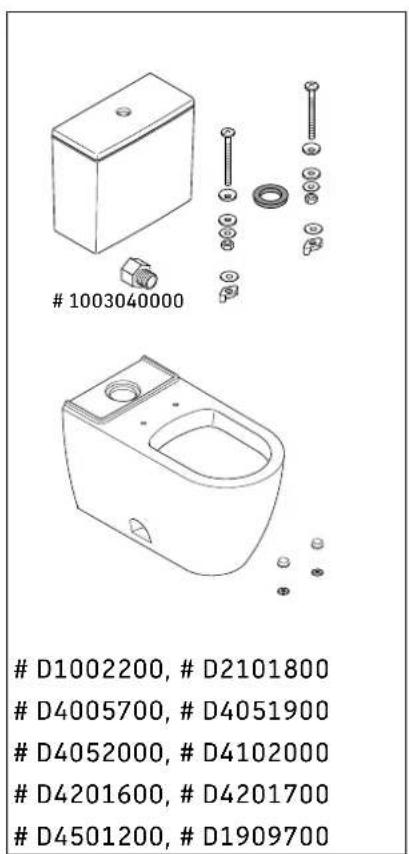

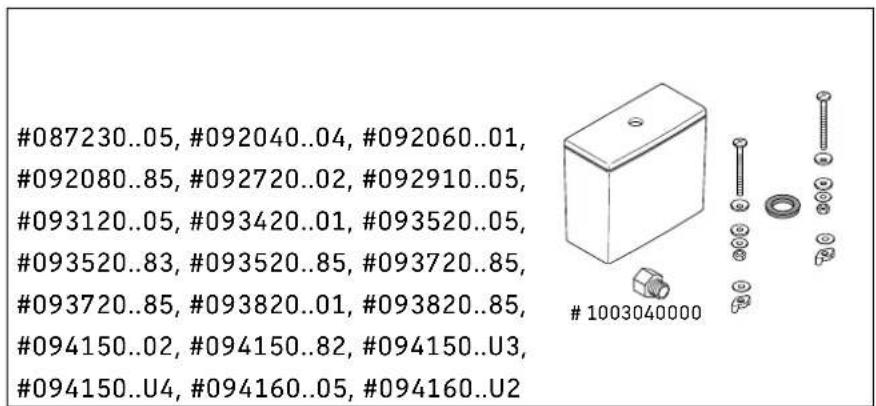

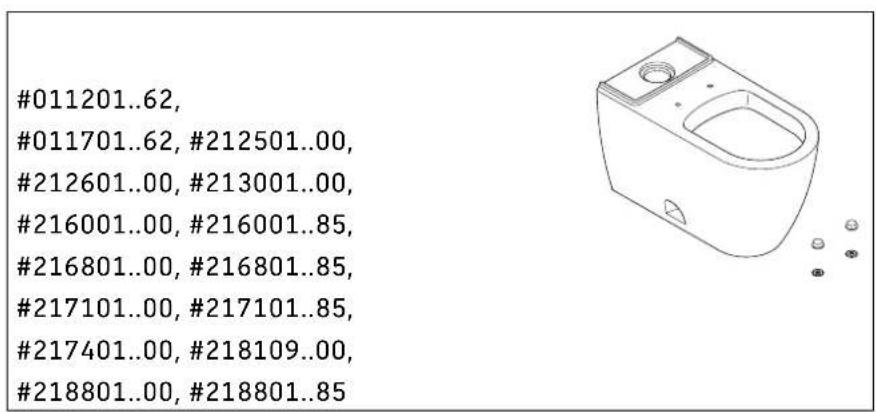

Delivery contents

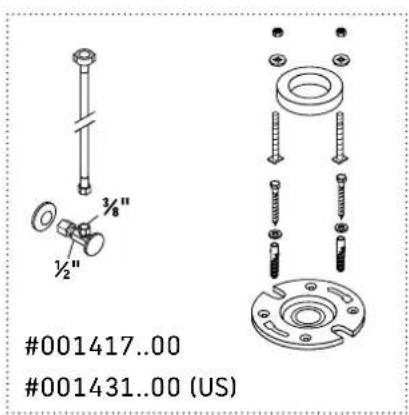

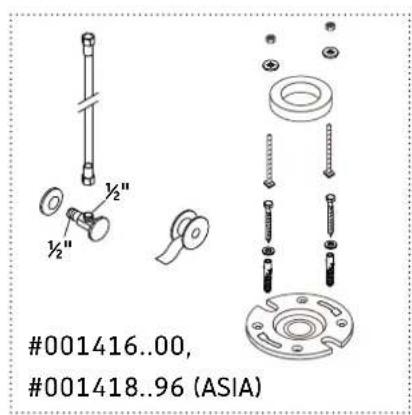

配件（不包含）

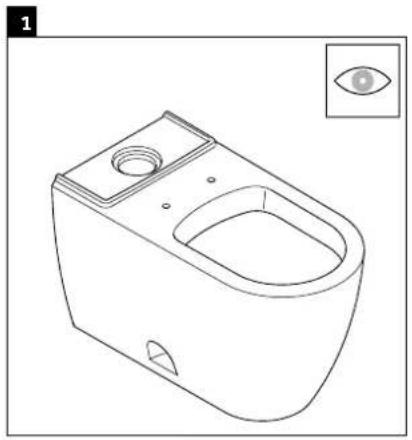

檢查產品是否出現了可能由於運輸導致的損壞。
如果發現有損壞，請勿安裝。

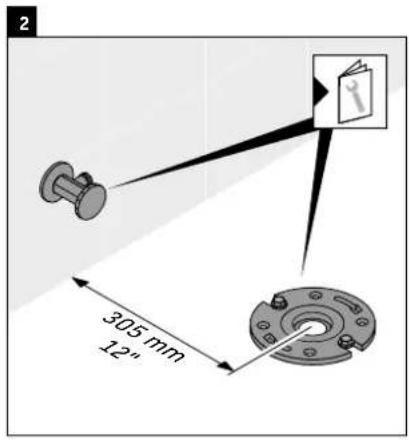

根據說明，安裝三角凡爾和地面法蘭。

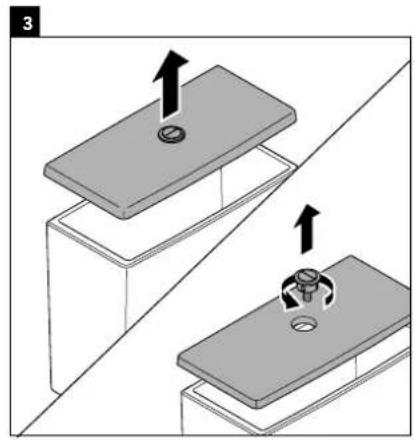

移除水箱蓋板，防止安裝時造成損壞。

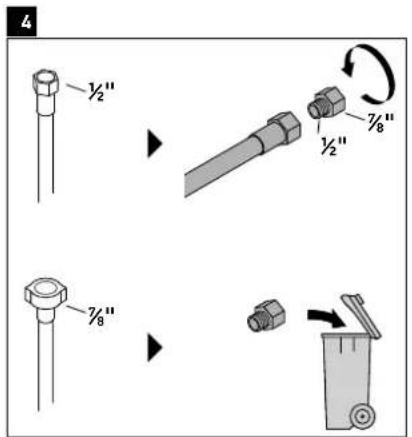

稽認供水管所需管徑。
需要時，安装配接器。

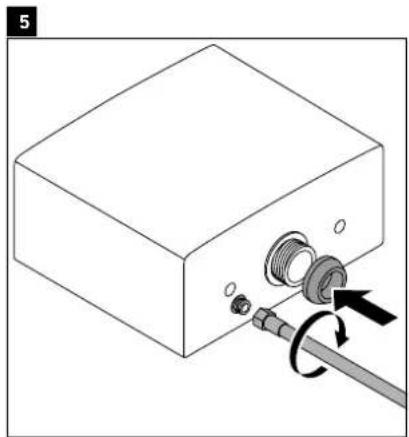

安装供水管和橡膠垫圈。
確保所有連接處都密封完好。

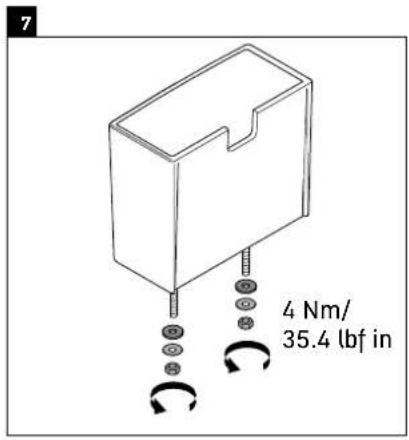

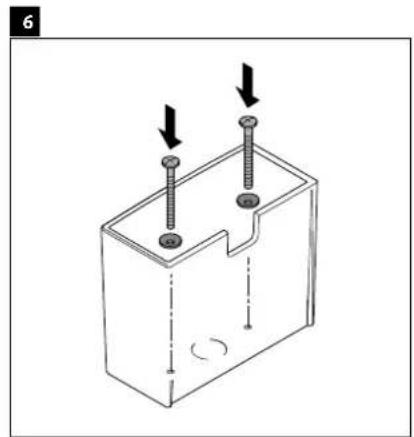

安装水箱垫片和螺栓。
依照指示将配件依序安装並擋緊。

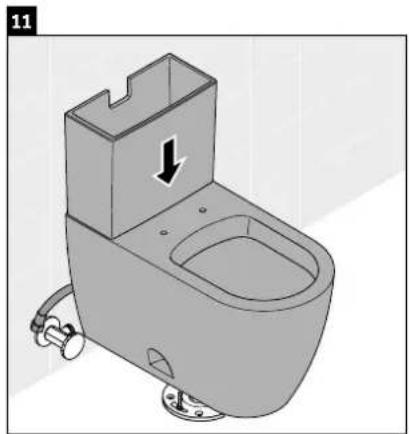

将水箱放置到座便器上。
將供水管穿過預留孔洞或山座使器後方進行安裝。
使用所附配件，依指示順序將水箱與座便器擋緊固定。
依據指示，安裝密封油泥與T型螺絲。
注意
外部洩漏風險！
放置好後，請勿提起或搖晃座便器。
如果破坏了密封止水垫片，必须安装裂
裂。
新的油泥。

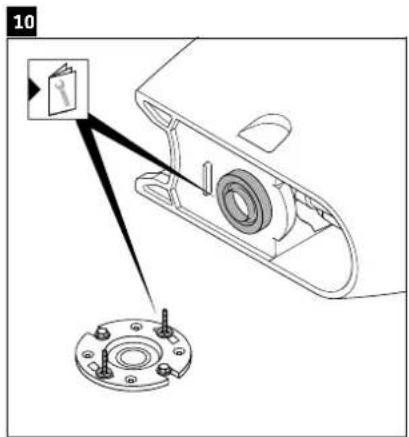

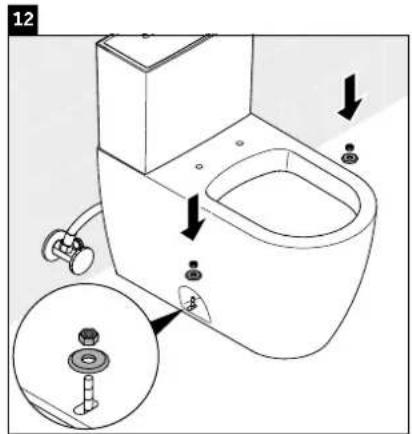

將座便器安裝至密封法蘭。
注意
產品損壞的風險！
遇度鎖緊可能導致瓷器損壞或破
小心輕放。依指示安裝墊片與螺母，並確認座便器已牢靠固定於地面。

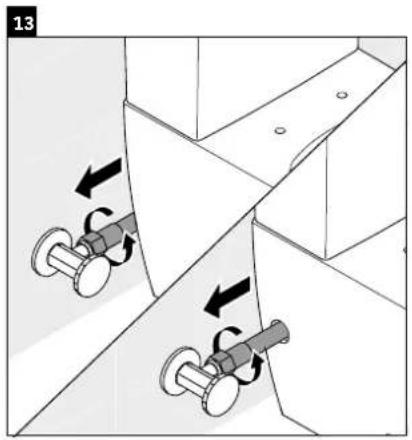

將供水管連接至三角凡爾。

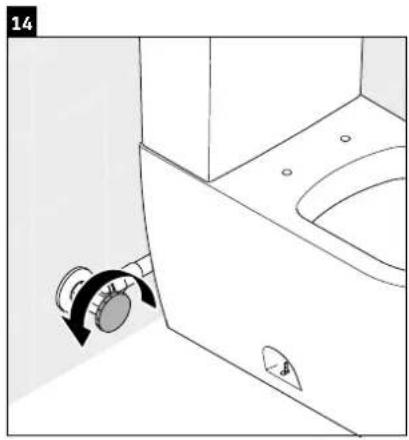

打開三角凡闊。

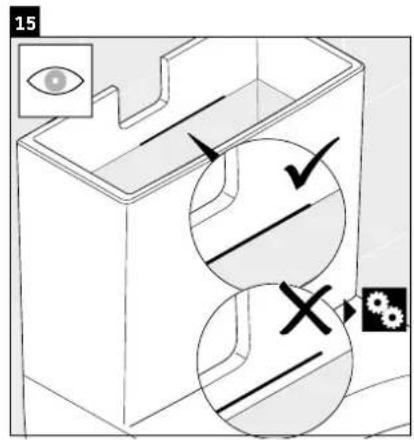

檢查水箱中的水位。
需要時，調整水位，使其達到適當的設定（請參閱“設定”部分）。

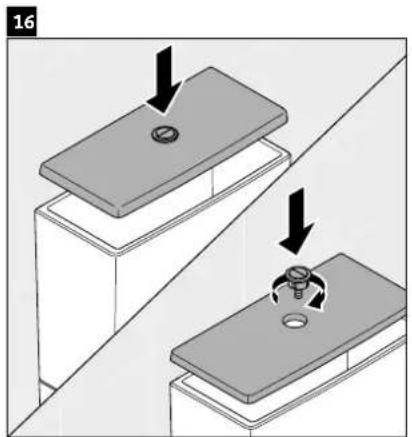

安装水箱蓋板並將其固定。

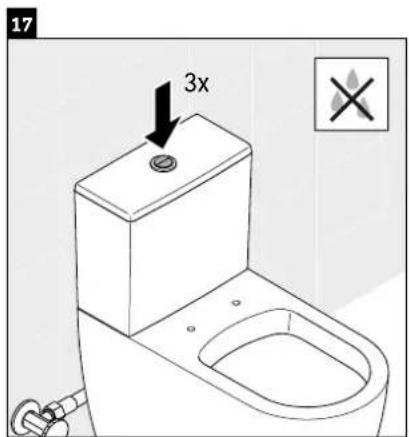

冲水三次。
檢查是否有漏水及連接處是否皆安裝密封止水墊片。

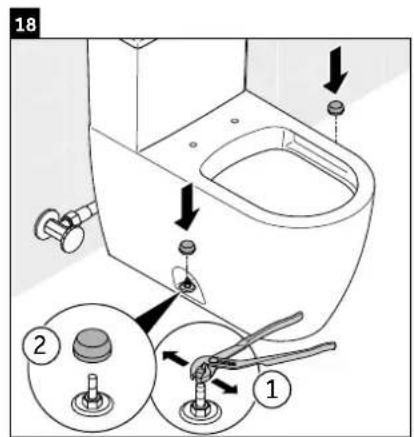

摔紧螺栓，安装保護帽。

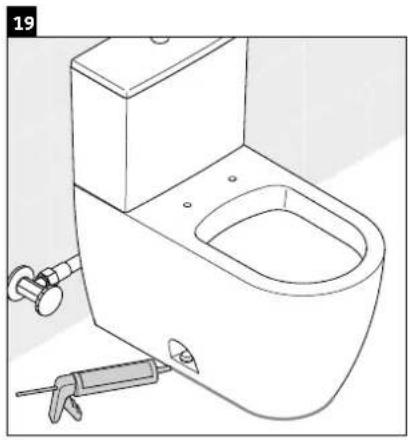

在座便器底座周使用利康

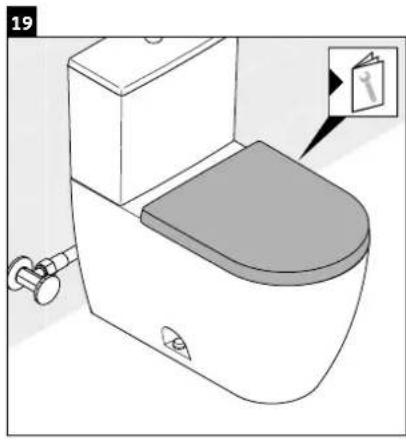

根據說明安裝座圈。

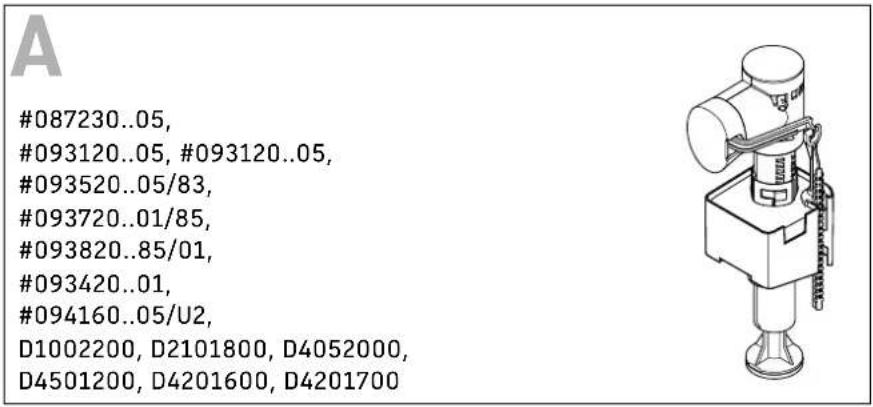

為相應的座便器選擇正確的供水閥。

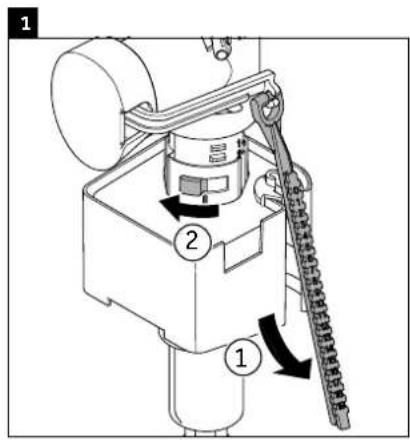

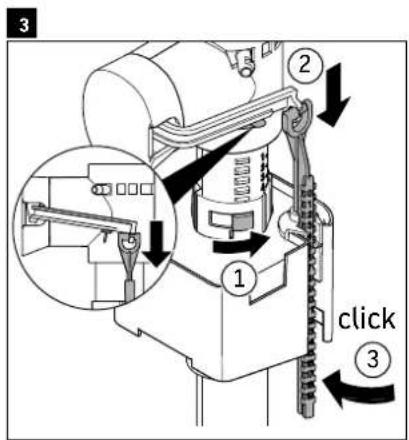

移除可調螺絲。

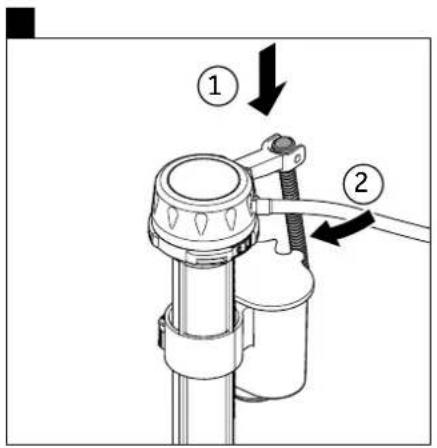

開啟浮球閥。
將浮球閘設定至適當的高度。
鎖定浮球閥。
重新安裝可調螺絲。

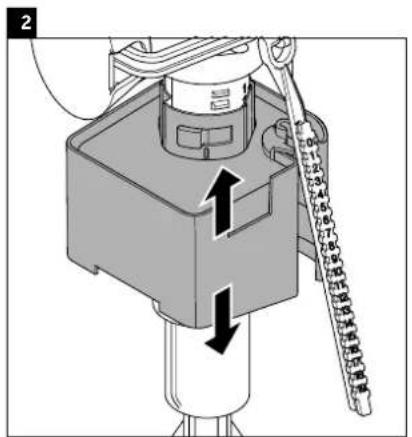

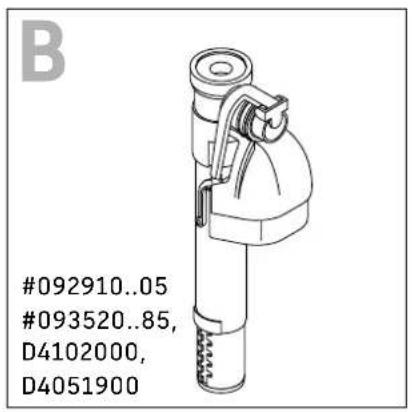

為相應的座便器選擇正確的供水閥。
開啟浮球閥。

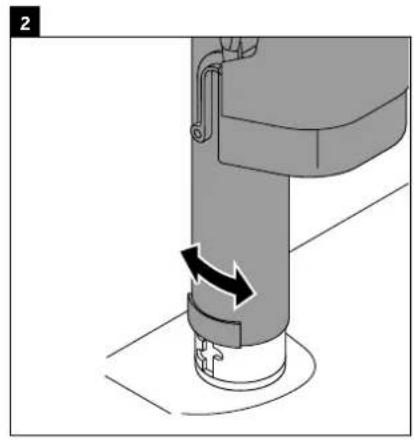

旋轉，將其擋鬆。

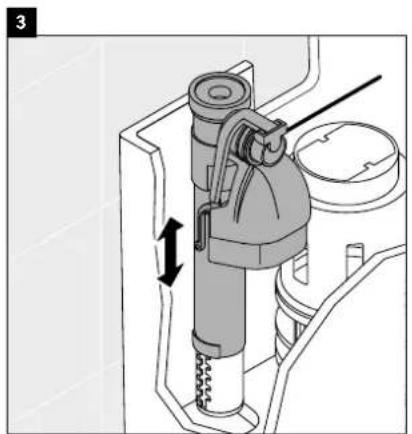

將浮球閘設定為適當的高度。
旋轉，將其擋緊。
鍵定浮球閥。

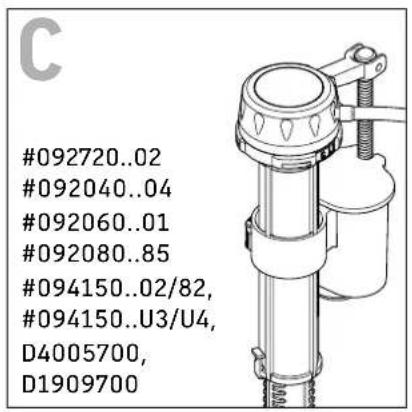

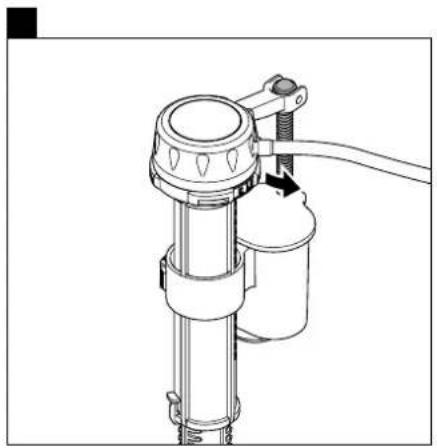

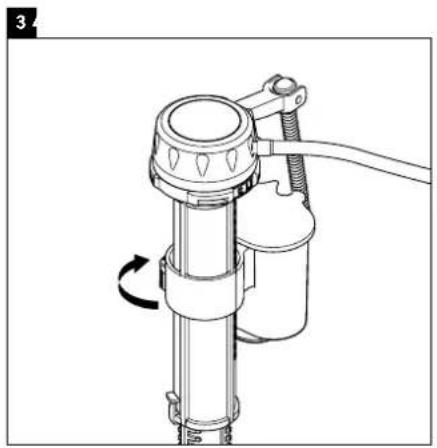

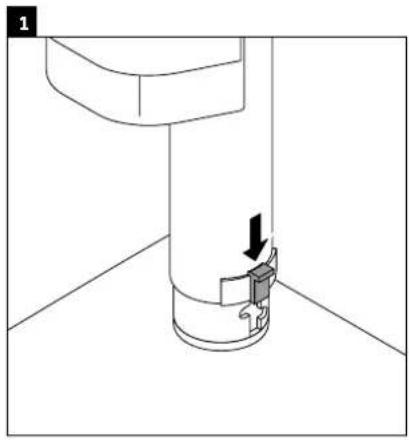

為相應的座便器選擇正確的供水閘。

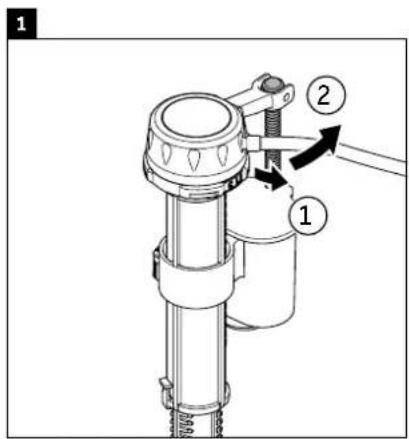

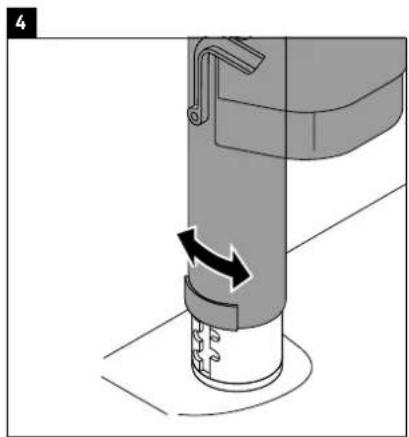

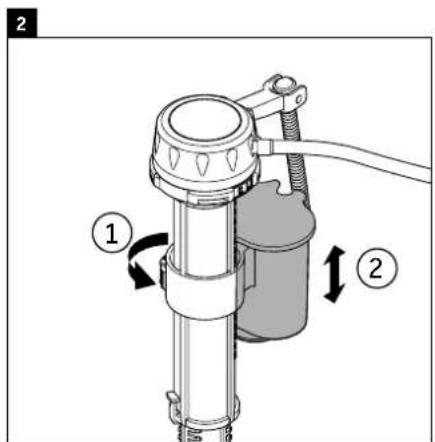

旋轉導向桿四分之一圈，將其摺鬆。
緩慢轉動夾具，調整浮筒至適當高度。
摔緊夾具，
重新安装，
然後擋緊導向桿。
