用户手册 DNeo D4030500 Duravit

这些安装说明是 Duravit 产品的一部分，必须在安装前仔细阅

这是一个专业级产品。需要有施工技术方面专业知识和符合规 范的水管安装，才能正确安装本产品，使用户满意。本产品必须

表示如果不可避免可能会 导致死亡或严重受伤的危

用 于 指 可 能 会 导 致 身 体 伤

检查是否有漏水以及是否所有连接处都有密封胶

产品易碎，有个人受伤或产品破碎的风险！ > 建议由 2 人进行搬运。

违反地方和国家相应规例和标准会造成产品/财产损失。 > 随时遵守所在地方和国家安装规例及相应标准。

安装前请阅读规格表。规格表可在 pro.duravit.cn 下载。

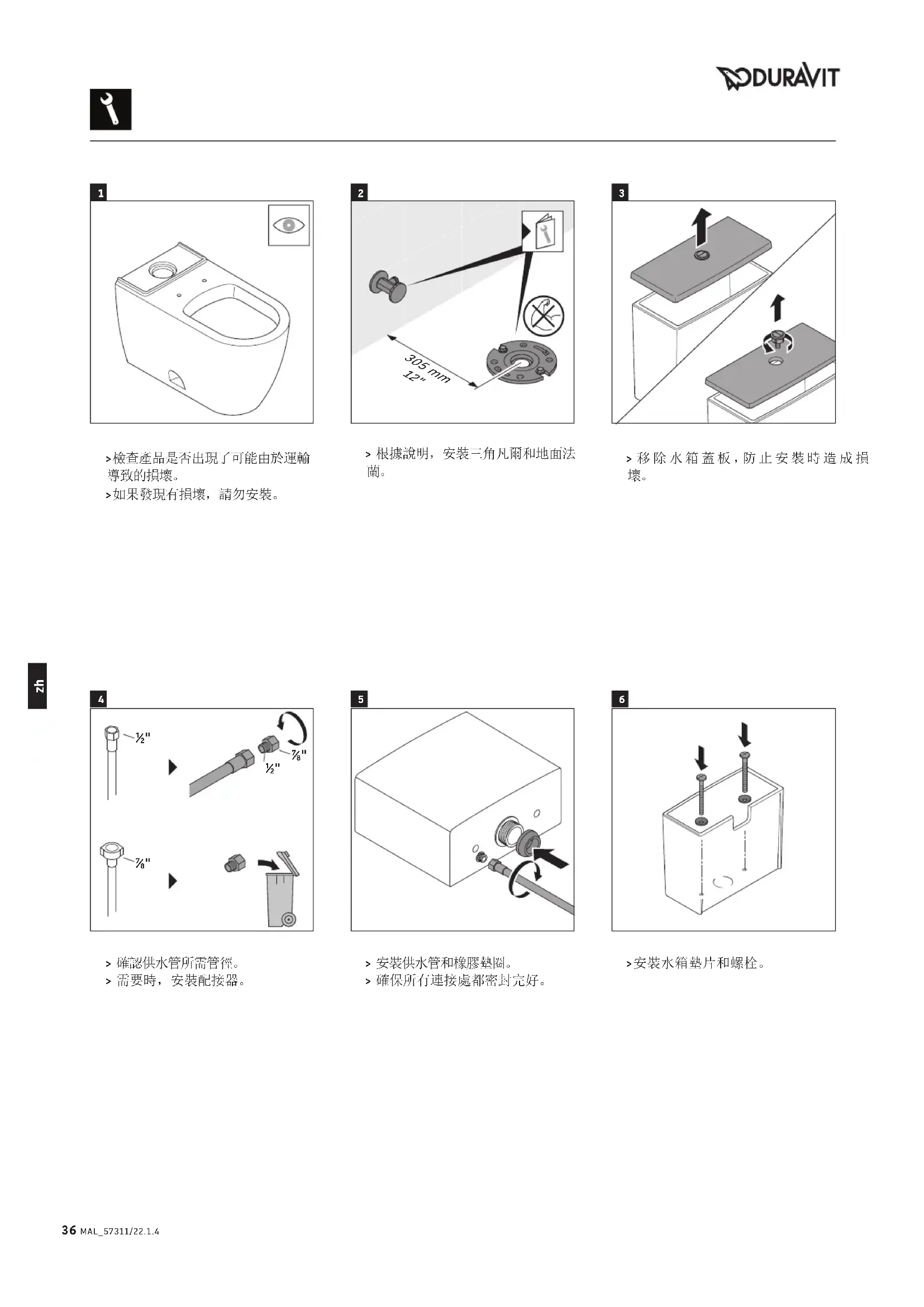

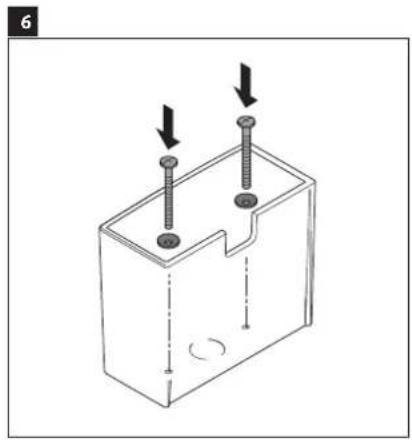

> 安裝水箱墊片和螺栓。 > 檢查產品是否出現了可能由於運輸

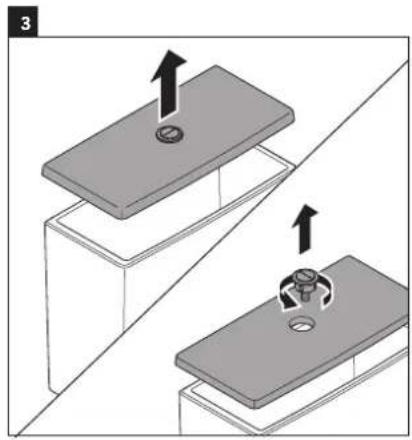

> 如果發現有損壞，請勿安裝。 > 移 除 水 箱 蓋 板 ，防 止 安 裝 時 造 成 損

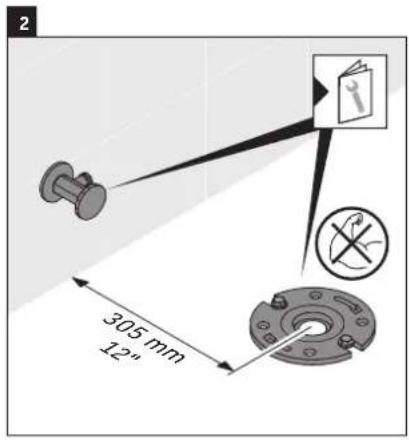

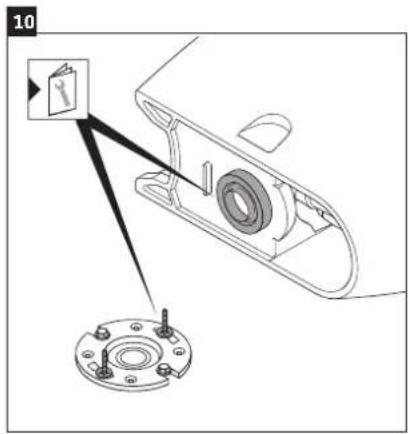

> 確認供水管所需管徑。 > 需要時，安裝配接器。 > 根據說明，安裝三角凡爾和地面法

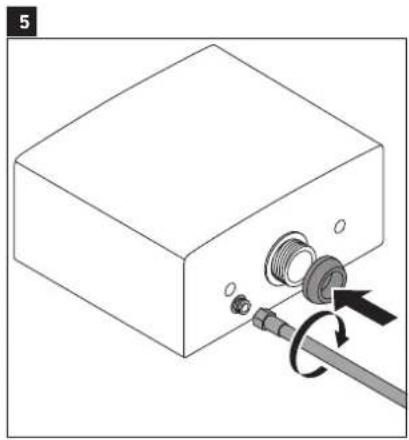

> 安裝供水管和橡膠墊圈。 > 確保所有連接處都密封完好。 36 MAL_57311/22.1.4

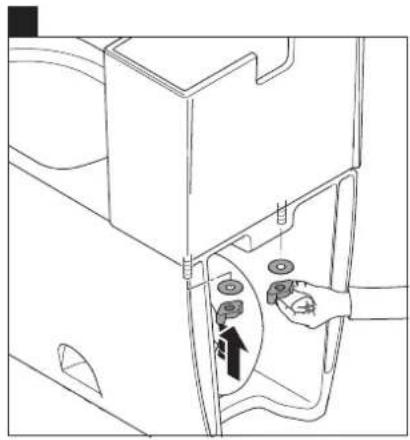

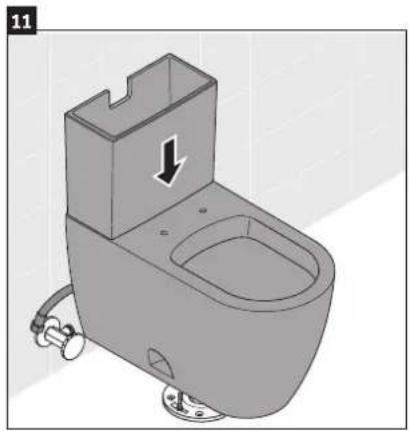

> 依照指示將配件依序安裝並擰緊。 > 將水箱放置到座便器上。 > 將供水管穿過預留孔洞或由座便器

> 放置好後，請勿提起或搖晃座便器。 > 如 果 破 壞 了 密 封 止 水 墊 片 ，必 須 安 裝

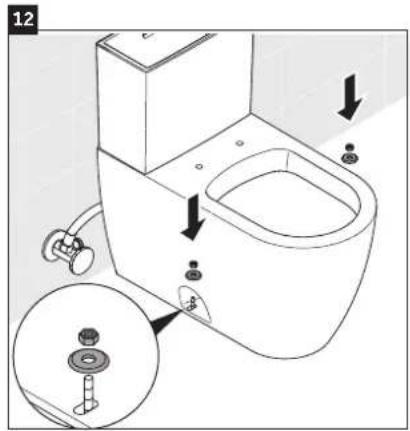

> 依指示安裝墊片與螺母，並確認座 便器已牢靠固定於地面。 MAL_57311/22.1.4 37

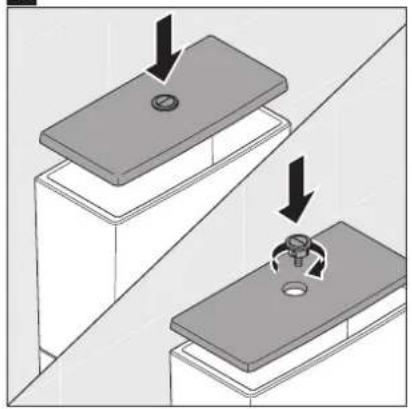

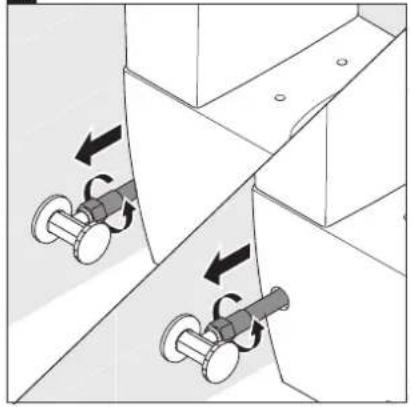

> 打開三角凡爾。 > 檢查水箱中的水位。 > 需 要 時 ，調 整 水 位 ，使 其 達 到 適 當 的 設定（請參閱“設定”部分）。 > 安裝水箱蓋板並將其固定。 > 將供水管連接至三角凡爾。

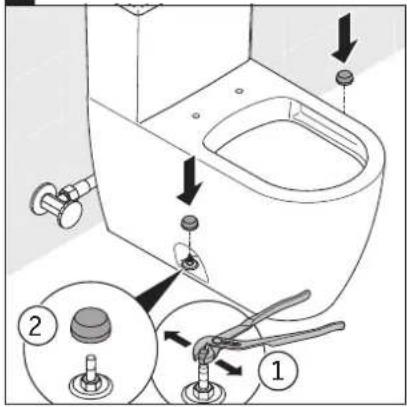

> 檢查是否有漏水及連接處是否皆安 裝 密 封止 水墊 片。 > 擰緊螺栓，安裝保護帽。 38 MAL_57311/22.1.4

13> 在座便器底座周圍使用矽利康。 > 根據說明安裝座圈。 MAL_57311/22.1.4 39

> 將浮球閥設定至適當的高度。 40 MAL_57311/22.1.4

> 旋 轉 ，將 其 擰 緊 。 > 旋 轉 ，將 其 擰 鬆 。

> 為相應的座便器選擇正確的供水閥。 > 旋 轉 導 向 桿 四 分 之 一 圈 ，將 其 擰 鬆 。 > 緩慢轉動夾具，調整浮筒至適當高

> 擰緊夾具， > 重新安裝， > 然後擰緊導向桿。 42 MAL_57311/22.1.4
