DNeo D4030500 - Toilette Duravit - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Toilette à chasse d'eau
Marque	Duravit
Modèle	DNeo D4030500
Distance d'évacuation au sol	305 mm (12 pouces)
Type de chasse	Double touche (5,0 / 3,5 L) ou simple touche (4,8 L) selon configuration
Pression de service recommandée	20–80 psi (140–550 kPa)
Alimentation en eau	Raccordement au réseau via robinet d'arrêt
Matériau	Céramique vitrifiée
Contenu de la livraison	Réservoir, cuvette, mécanisme de chasse, abattant, kit de fixation (boulons, rondelles, joints)
Installation	Par installateur sanitaire qualifié ; deux personnes recommandées
Consignes de sécurité	Ne pas soulever ou secouer après installation ; serrer modérément pour éviter la casse
Réglage du niveau d’eau	Via soupape de remplissage (configurations A, B ou C selon la référence)
Entretien	Nettoyer avec des produits doux non abrasifs ; vérifier régulièrement l’étanchéité des raccords

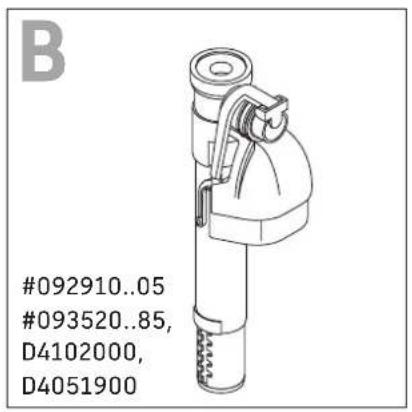

Pièces détachées	Soupapes de remplissage (réf. 092910..05, 093520..85, 092720..02, etc.), joints, abattants
Normes à respecter	Prescriptions locales d’installation et normes nationales de plomberie

FOIRE AUX QUESTIONS - DNeo D4030500 Duravit

Comment régler le niveau d'eau dans le réservoir ?

Le réglage dépend du type de soupape de remplissage. Pour les modèles courants, déverrouillez la vanne à flotteur, ajustez la hauteur du flotteur, puis verrouillez-la. Consultez la section Configuration de la notice pour les instructions précises selon la référence de votre soupape.

Quelle pression d'eau est requise ?

La pression de service recommandée est de 20 à 80 psi (140 à 550 kPa). Une pression trop basse ou trop haute peut nuire au fonctionnement de la chasse.

Faut-il un installateur professionnel ?

Oui, l'installation doit être réalisée par un installateur sanitaire qualifié. Le produit est de niveau professionnel et nécessite des connaissances en plomberie et en normes locales.

Que faire en cas de fuite ?

Vérifiez l'étanchéité de tous les raccords : joint de réservoir, conduite d'alimentation, bride de raccordement. Si le joint de sol est endommagé, remplacez-le. Ouvrez le robinet d'arrêt, tirez la chasse trois fois et inspectez les fuites. Consultez la notice pour les étapes de vérification.

Comment installer l'abattant ?

L'abattant se fixe après avoir installé la cuvette et le réservoir. Utilisez les fixations fournies et serrez modérément pour ne pas endommager la céramique. Reportez-vous aux instructions d'installation de l'abattant fournies avec le produit.

Quels produits d'entretien utiliser ?

Utilisez des produits doux non abrasifs pour nettoyer la céramique. Évitez les nettoyants agressifs, les éponges métalliques ou les produits contenant du chlore qui pourraient endommager la surface.

Quelle est la consommation d'eau par chasse ?

Selon la configuration, la chasse simple consomme 4,8 L (1,28 gpf) et la chasse double consomme 5,0 L / 3,5 L (1,32/0,92 gpf). Ce sont des toilettes à grand rendement (high-efficiency).

Peut-on utiliser ce modèle en remplacement d'un ancien WC ?

Oui, à condition que la distance d'évacuation au sol soit de 305 mm (12 pouces) et que l'alimentation en eau soit compatible. Vérifiez également les dimensions disponibles (la notice ne précise pas les dimensions hors-tout).

Quelle est la distance d'évacuation au sol ?

La distance d'évacuation (entraxe) est de 305 mm, soit 12 pouces. C'est une mesure standard pour l'installation au sol.

Comment identifier la soupape de remplissage ?

La soupape de remplissage est référencée par plusieurs numéros : 092910..05, 093520..85, 092720..02, etc. Consultez le tableau de la notice en fonction de votre modèle pour identifier la pièce adaptée.

MODE D'EMPLOI DNeo D4030500 Duravit

Concernant ces consignes

Les consignes de montage font partie intégrante du produit Duravit et doivent être lues attentivement avant le montage.

Groupe cible et qualification

Il s'agit ici d'un produit de niveau professionnel. Des connaissances pratiques des techniques de construction et des installations de plomberie conformes aux normes sont requises pour assurer une installation correcte et la satisfaction du client. Le produit doit être installé par un installateur sanitaire qualifié.

Explication des avertissements et symboles

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner la mort ou des blessures graves.

ATTENTION

S'utilise pour répondre à des pratiques sans risques de blessures physiques.

Lien menant à d'autres instructions

Inspection (par ex. des rayures)

Vérifiez la présence de fuites et si tous les raccords sont étanches à l'eau

Action requise

Instructions de sécurité

Risque de blessures corporelles ou de casse d'un produit fragile !

2 personnes sont recommandées pour la manipulation.
Manipulez avec soin.

Dégâts matériels et/ou endommagement d'une caractéristique du produit

Le non-respect des règlementations et normes locales ou spécifiques à un pays peut entraîner des dégâts matériels et / ou d'une caractéristique du produit.

Les prescriptions d'installation des sociétés de distribution locales et les normes nationales doivent être respectées sans réserve.

Avant l'installation

Avant le montage, lire les fiches techniques de préinstallation. Celles-ci peuvent être téléchargées sur pro.duravit.us.

Installation d'eau

	Toilette à grand rendement	Pression de service
		Recommandée :
Simple	1,28 gpf/4,8 lpf 25 à 80 psi/
touche		172 à 550 kPA
Double	1,32/0,92	20 à 80 psi/
touche	gpf/5,0/3,5 lpf	140 à 550 kPA

Contenu de la livraison

011201..62,

011701..62, # 200601..00,

Vérifiez la présence sur le produit d'éventuels dommages pouvant être survenus durant le transport.
Ne pas installer si des dommages sont visibles.

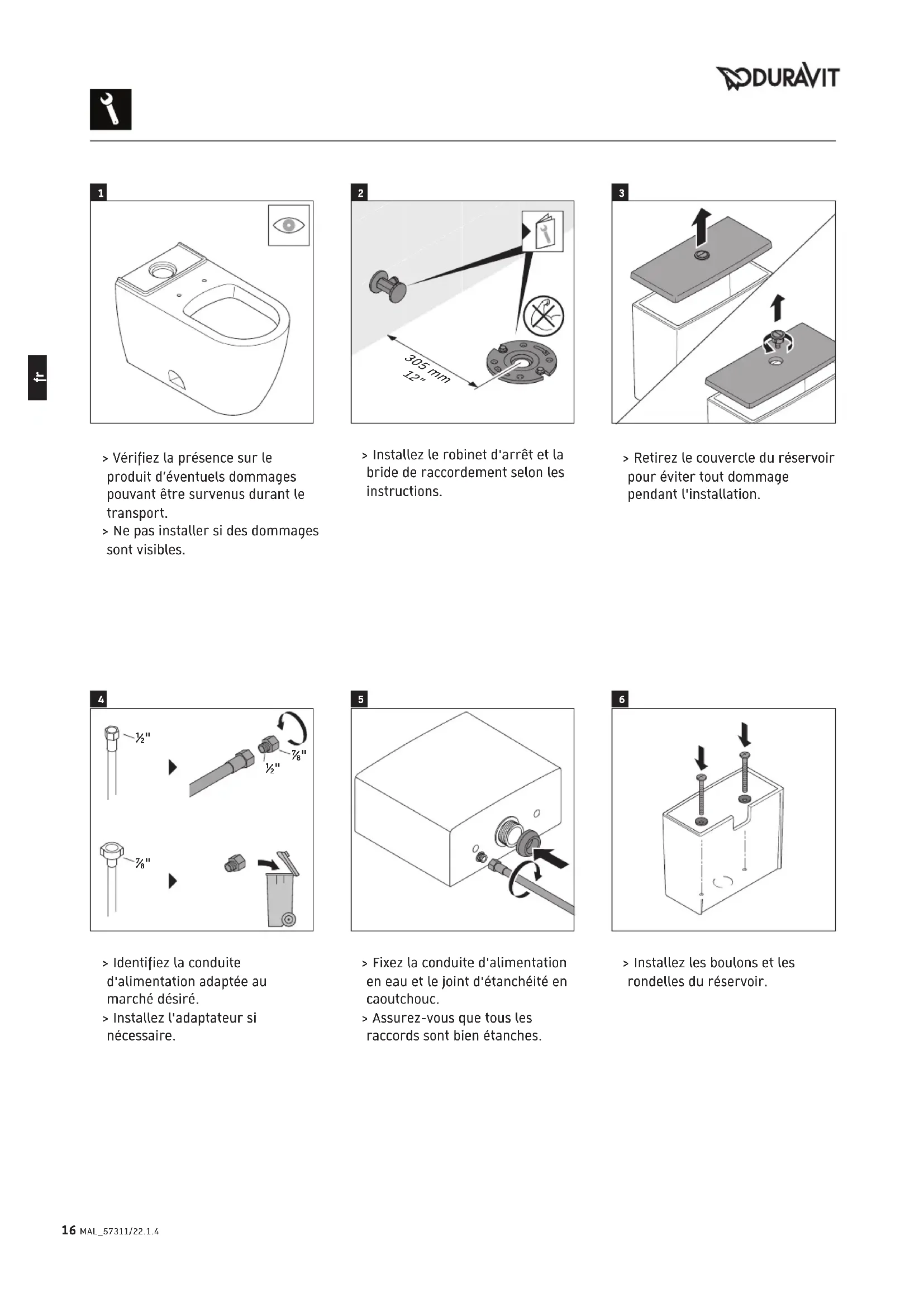

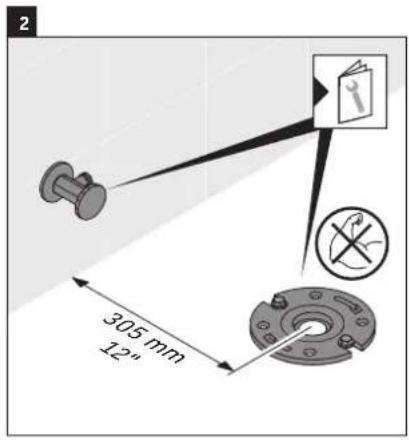

Installez le robinet d'arrêt et la bride de raccordement selon les instructions.

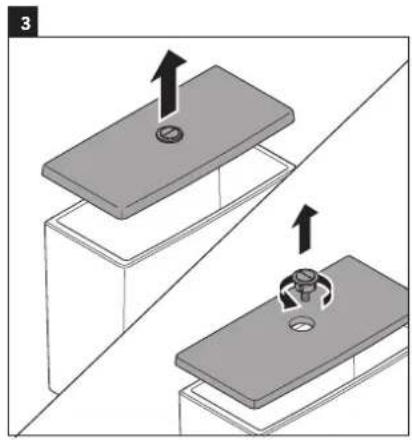

Retirez le couvercle du réservoir pour éviter tout dommage pendant l'installation.

Identifiez la conduite d'alimentation adaptée au marché désiré.

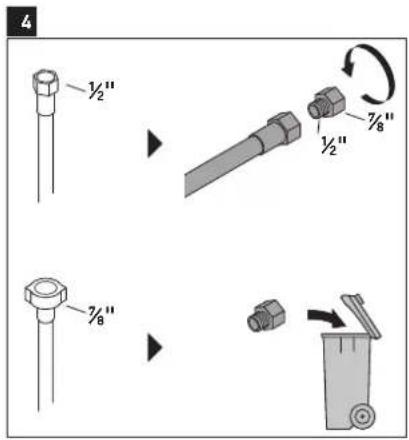

Installez l'adaptateur si nécessaire.

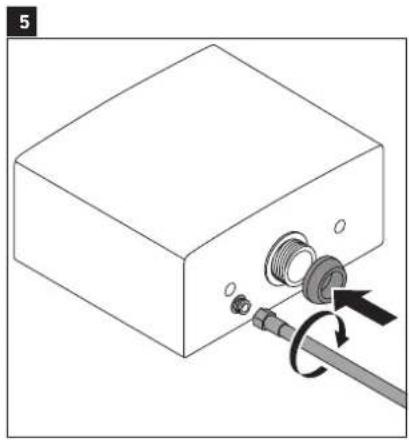

Fixez la conduite d'alimentation en eau et le joint d'étanchéité en caoutchouc.
Assurez-vous que tous les raccords sont bien étanches.

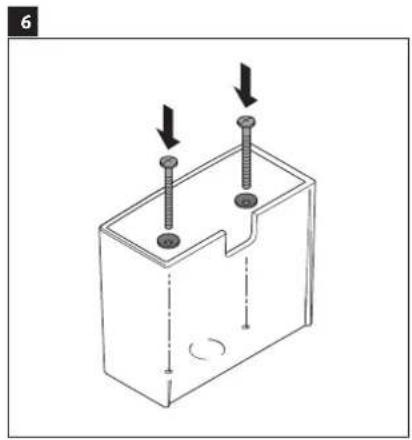

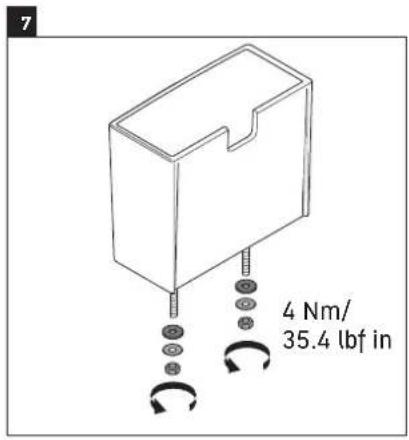

Installez les boulons et les rondelles du réservoir.

Fixez le matériel fourni au réservoir.

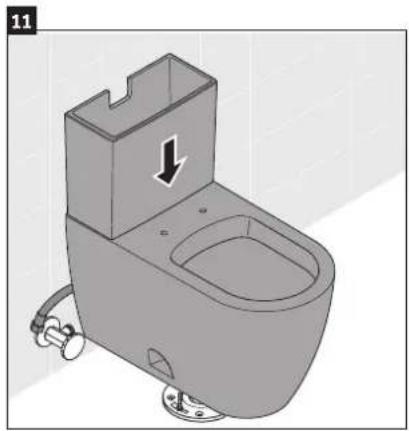

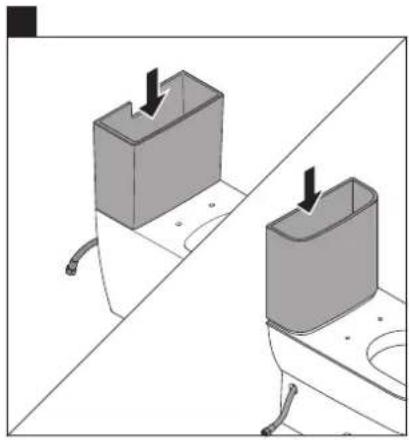

Soulevez le réservoir sur la cuvette des toilettes. Installez la conduite d'alimentation en eau par le trou ou derrière selon le modèle de toilette.

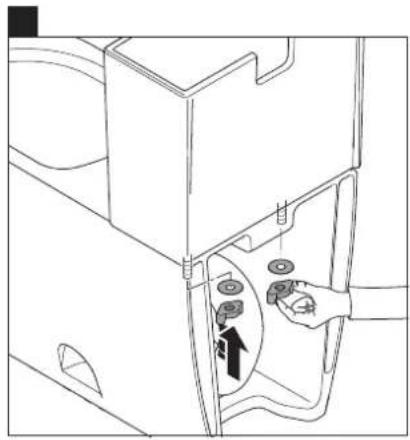

Fixez le réservoir à la cuvette du toilette à l'aide des outils fournis.

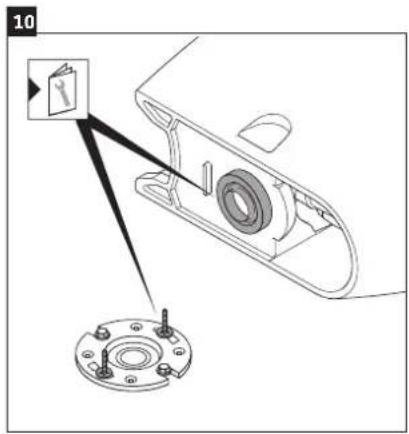

Installez l'anneau et les boulons en T selon les instructions.

Risque de fuites externes !

Ne soulevez pas ou ne secouez pas le toilette après la mise en place.
Si vous endommagez le joint étanche, vous devez en installer un nouveau.

Installez le toilette au sol.

ATTENTION

Risque d'endommagement du produit !

Un serrage excessif peut causer la casse ou ébrécher la céramique.
Manipulez avec soin.

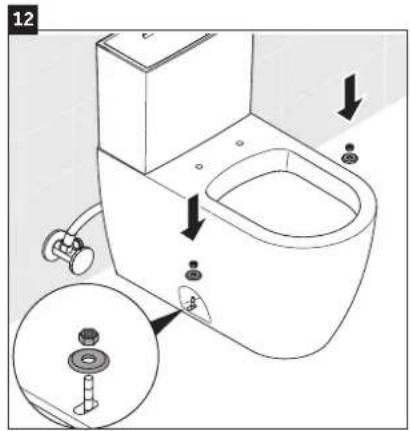

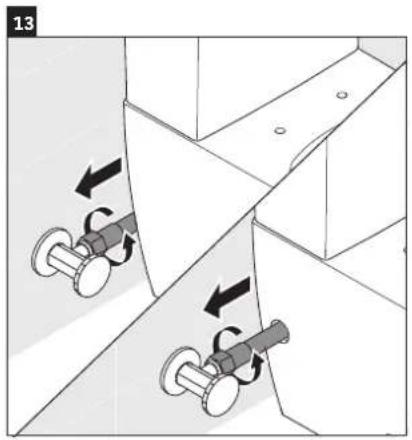

Installez la rondelle et les écrous pour fixer le toilette au sol.

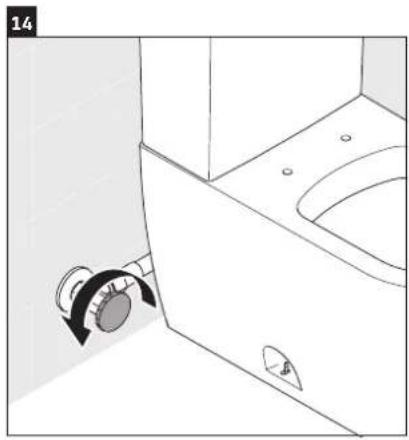

Raccordez la conduite d'alimentation en eau au robinet d'arrêt.

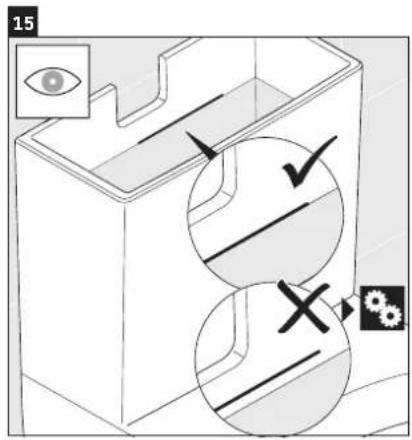

Ouvrez le robinet d'arrêt. > Vérifiez le niveau d'eau dans le réservoir.

Si nécessaire, réglez le niveau d'eau jusqu'au niveau approprié (voir la section « Configuration »).

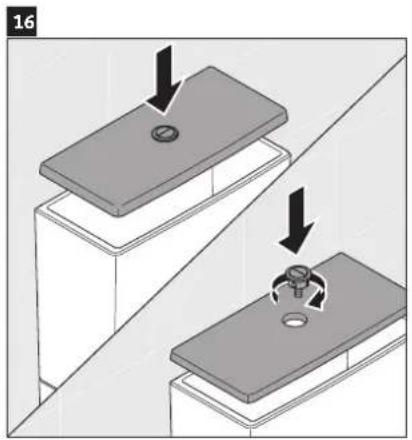

Installez et fixez le couvercle du réservoir.

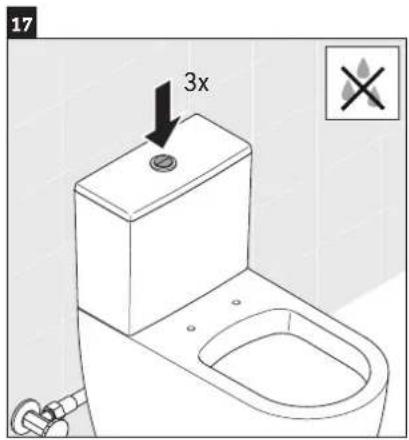

Tirez la chasse d'eau à trois reprises. Vérifiez la présence de fuites et l'étanchéité de tous les raccords.

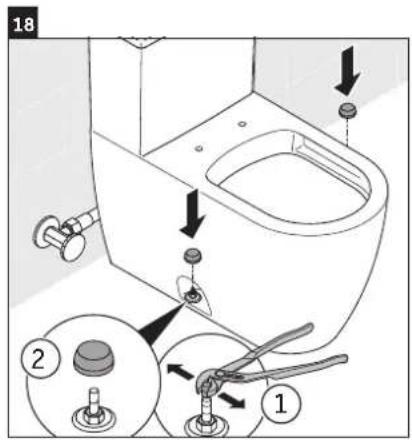

Coupez les boulons et installez les cache-têtes.

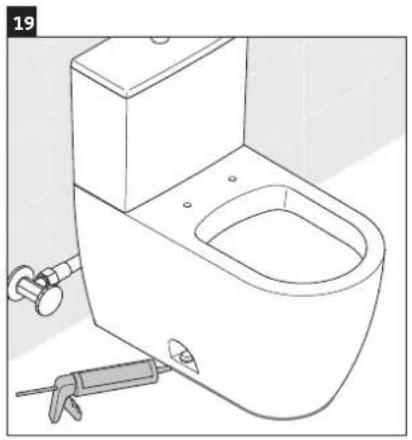

Appliquez du silicone sur le pourtour de la base du toilette.

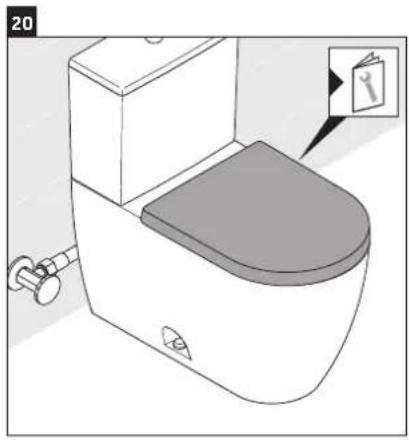

Installez l'abattant conformément aux instructions.

A

087230..05,

Identifiez la soupape de

remplissage compatible avec le toilette.

1

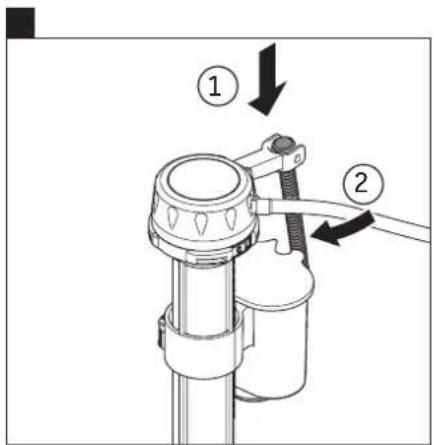

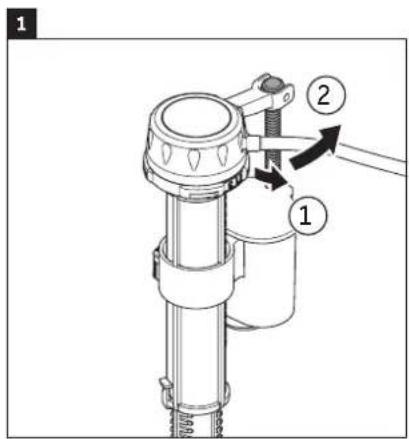

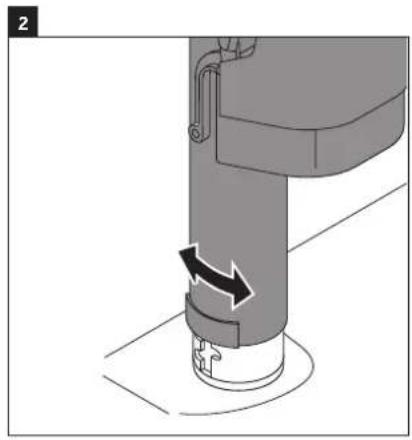

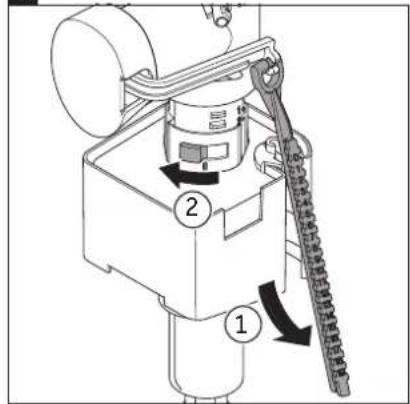

Retirez la vis de réglage.

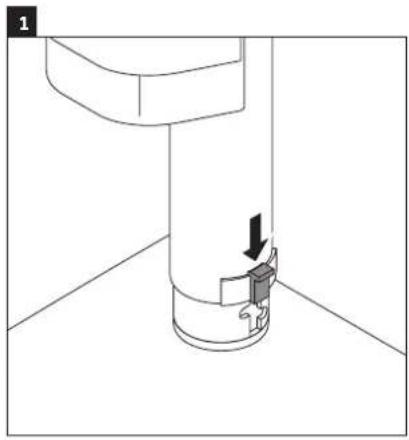

Déverrouillez la vanne à flotteur.

2

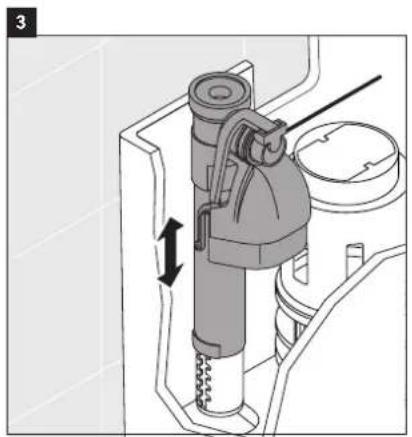

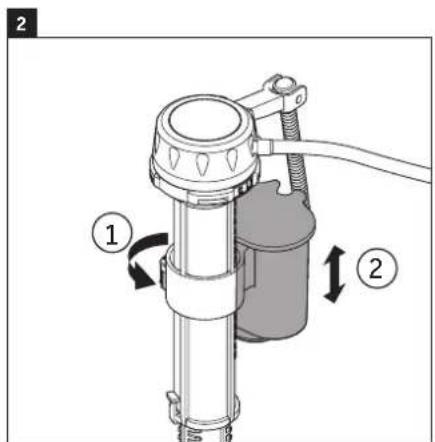

Réglez la vanne à flotteur pour ajuster la hauteur.

3

Verrouillez la vanne à flotteur.

Remettez en place la vis de réglage.

Identifiez la soupape de remplissage compatible avec le toilette.

Déverrouillez la vanne à flotteur.

Tournez pour relâcher.

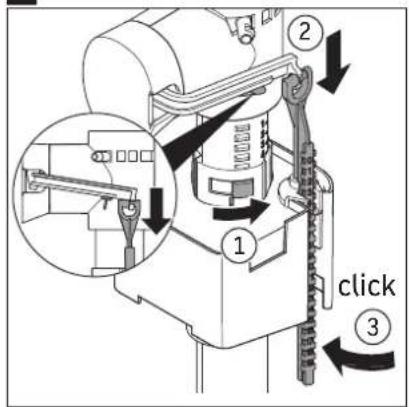

Réglez la vanne à flotteur à la bonne hauteur.

Tournez pour bloquer.

Verrouillez la vanne à flotteur.

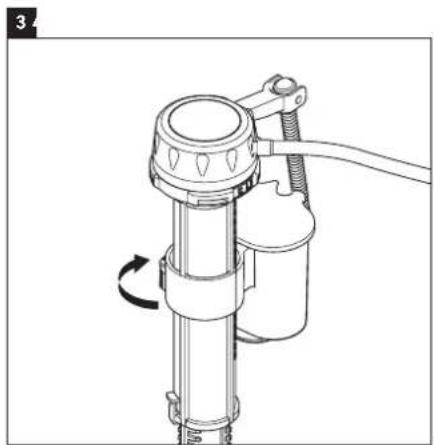

Identifiez la soupape de remplissage compatible avec le toilette.

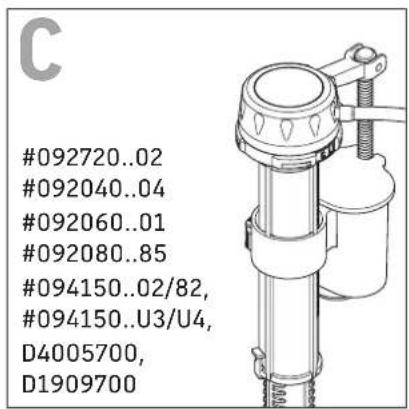

Tournez la tige d'un quart de tour et relâchez-la.

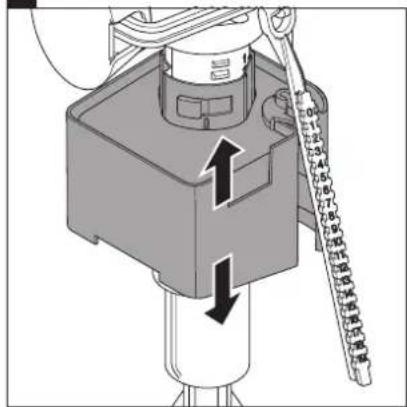

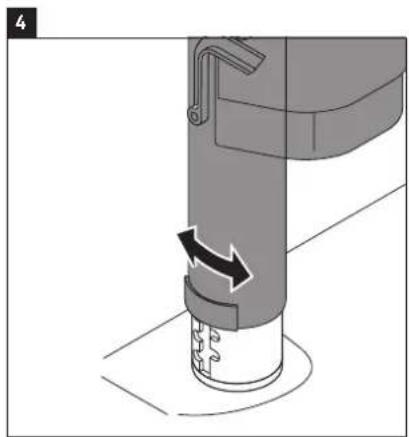

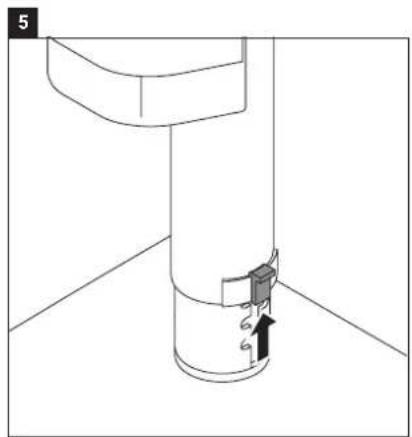

Glissez la pince et ajustez le panier à la bonne hauteur.

Fixez la pince, > rattachez et > verrouillez la tige.
