MODE D'EMPLOI GCH V 380 Gurari
Manuel d'installation et d'utilisation
GCH V 380
PRIME N
Cher client,
Nous nous efforçons de vous livrer les produits de qualite irreprochable. Si ce produit n'est pas en parfait etat au moment de livraison, veuillez nos contacter immediatement.
Avant de commencer l'installation et/ ou utilise de cet appeareil, veuillez dire attentivement ce manuel et assurez-vous de suivre les instructions. Verifiez l'integrité des pieces livrées. Au cas ou, malgré nos efforts, certaines pieces sont défectueuses ou manquantes, veuillez nous contacter. Dans ce cas, vous receivez un remplacement immédiat.
N'utilisez jamais de pieces défectueuses!
Cette hotte a ete conque pour etre installee et utilise de maniere appropriee dans des menages prives. Une installation incorrente peut endommager l'appareil et/ ou vous cuisine, cela pourait egalement entrainer des blessures graves. N'utilisez pas la hotte ou les pieces de la hotte a des fins qui ne sont pas explicitement indiques dans le present manuel. Nous nous dechargeons de toute responsabilité pour les accidents ou les dommages dus a une installation incorrecte, a l'utilisation de pieces defectueuses ou a une utilisation incorrecte de l'appareil.
Les pièces de montage fournies ne convennent pas à tous les plafonds. Au cas où vous ignorez le matériel composant votre plafond et s'il a une capacité de charge suffisante, veuillez consulter un spécialiste. Vous pouvez avoir besoin de vis et de chevilles spécifiques qui ne sont pas inclus dans le matériel livré.
Si vous ne comprendez pas ce manuel ou si vous vous étés préoccupé par votre sécurité, nous给您 recommandons de faire appel à un installerateur experimenté pour le montage. Tenant compte du poids et des dimensions de l'appareil, nous给您 recommandons d'effectuer l'installation à deux.
Nous vous felicitons avec l'acquisition de votre nouvelle hotte aspirante.
Informations generales
Faite attention à bien trier l'emballage.
Veuillez dire attentivement ce manuel avant utilisation. Il contient des informations importantes sur voiture sécurité, l'installation, la mise en service, le nettoyage et l'entretien de votre hotte.
Conservez les instructions dans un endroit sur si vous avez besoin de les relire ou si vous avez besoin de conseils supplémentaires et d'aide à l'utilisation.
Veuillez ne pas utiliser un apparéil endommage.
Cet apparéil convient uniquement pour une utilisation dans les menages privés et nons dans la gastronomie.
Le montage et le mise en service ne peuvent etre effectués que conformément aux instructions de present manuel.
Nos apparèils sont conformes aux exigences légales des apparèils electroménagers et peuvent être réparés uniquement par le personnel autorisé. Outre les dangers liés à un traitement inapproprié, nous soulignons fortement qu'une intervention inappropriée annule la garantie.
Contenu de la livraison
- corps de la hotte incluant éclairage LED / moteur / éléments de commandes / filtré àGRAisses /
- Manchons thélescopique
- Reducteur 150mm / 120mm
- télécommande
- Matériel de montage
- Manuel d'utilisation
Caracteristiques techniques
consommation
- consommation d'énergie en Watt 206W
- Donc l'éclairage (LED) 2x3W
- Tension en volts 220-240V
- Débit maximal de ventilateur 1000m^3/h

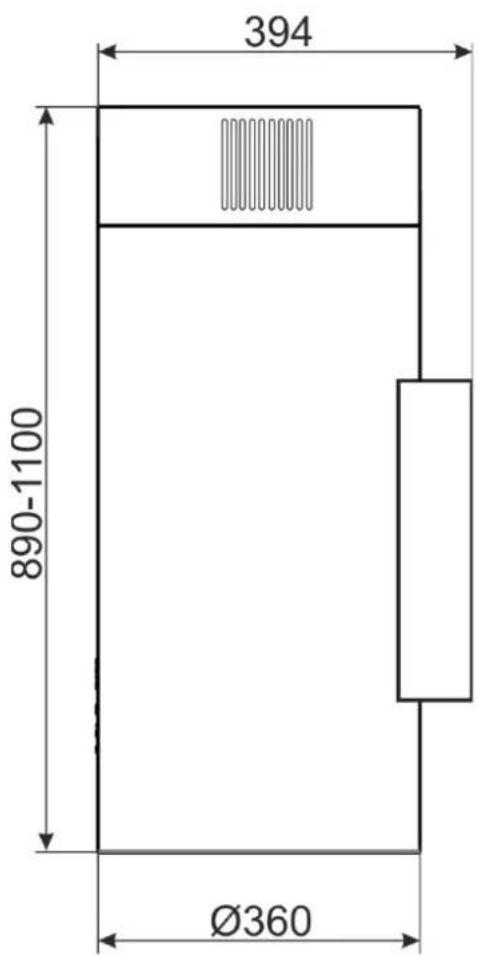

Dimensions
- Hauteur en cm 89-110cm
- Largeur en cm 36cm
- Profondeur en cm 39,4cm
- Sortie d'échévement en mm Ø150mm
- Poids net en kg 16,7kg
- Câble électrique avec prise de sécurité
- commandes sur 4 niveaux
- éclairage LED (2x 3W)
- filtrer àGRAISSES (lavable au lave-vaisselle)
- Convient pour les cuisines sans évacuation d'air vers l'extérieur
instructions de sécurité
consommationelectrique
La connexion se fait via un cable fixe avec une prise de contact de mise à la terre.
Dans le cas d'une connexion permanente requise, la hotte ne peut etre installee que par un Electricien agree apres de I'autorite d'approvisionnement en electricite competente.
En ce qui concerne l'installation, un dispositif de déconnexion ( comme les fusibles, les contacteurs et un disjoncteur, selon VDE 0730, §7, Part 1) doit être utilisé.
Utilisation en mode d'évacuation d'air
Afin d'assurer un fonctionnement optimal avec l'évacuation d'air, nous vous recommandons de suivre les indications suivantes
- Guide de tuyaux court et droit
-Aussi peu de coudes que possible - Placer les manchons dans des coudes plats et en évitant les angles aigus
- Le plus grand diamètre de manchon possible
Le non-respect de ces indications peut entrainer une perte importante de performances et une augmentation possible du bruit lors de fonctionnement. Cela ne peut pas etre consideré comme un dysfonctionnement de I'appareil.
De plus, il est interdit de soufflet l'air evacué dans des cheminées ou d'autres types de conduits. Il ne doit pas être utilisés que pour l'air de la hotte.
Si l'air est evacué dans une cheminée non opérationnelle, nous vous recommendons d'obtenir l'approbation du ramoneur autorisé.
Pour tous les conduits d'évacuation d'air, il est indispensable que le réglement en vigueur soit réspecté. En mode d'évacuation d'air, veuillez vous assurer qu'il existe une reserve d'air suffisante.
L'exploitation conjointe des hottes et des poèles à feu ouvert comme des poèles à gaz, à mazout ou à charbon dans la même piece est limitée selon la réglementation nationale en vigueur. Veuillez demander conseil et approbation d'un ramoneur de votre quartier ou de l'autorité locale gérant votreBATIMENT.

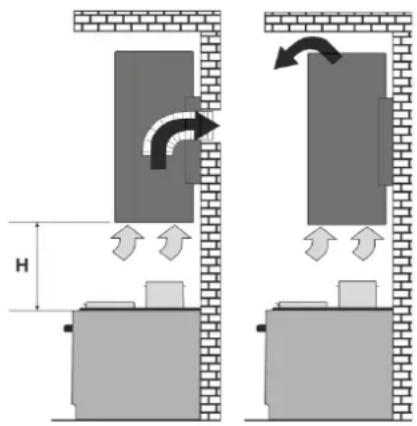

distances minimales
Distance à une plaque de cuisson électrique
La distance minimale à respecter entre la plaque de cuisson électrique et le bord inférieur de la hotte doit être de 600 mm.
Distance à la cuisine à gaz
La distance minimale à respecter entre une cusinière à gaz (depuis le bord supérieur du porte-pot) et le bord inférieur de la hotte doit être de 700 mm.
Commentaires
Veuillez à ce que les plaques chauffantes en fonctionnement sont toujours couvertes, afin que l'appareil ne soit pas endommagé par une chaleur excessive.
Si vous faites de la friture sous une hotte aspirante, veuillez surveiliez à tout moment l'appareil utilise.
Les huiles utilisées dans les friteuses peuvent s'enflammer spontanément en raison d'une surchauffe. L'utilisation d'une huile déjà utilisé ou sale peut provoquer cela encore plus facilement.
Nous souignons qu'une surchauffe peut provoquer un incendie. De plus, nous tenons à souligner expressément que faire du flâbé sous la hotte est strictement interdit.
Pour tous les travaux sur la hotte, même pour un changement de l'ampoule, la hotte doit être mise hors tension (éteignez le disjoncteur ou retirez le fusible de la prise). Il est également important de respecter les intervalles de changement et de nettoyage des filtres.
SiILA n'est pas respecté, il y a un risque important d'incendie du aux dépôts de graisses!
Conseils sur l'économie d'énergie
La cuisson, le rechauffement et le maintain en aliments au chaud doit toujours etre fait dans des casseroles ou des poles avec les couvercles fermes.
L'appareil doit être éteint immédiatement après la cuisson ou, si cette fonction est disponible, vous pouvez utiliser le temps d'arrêt différé.
L'éclairage de l'appareil doit être éteint une fois la cuisson terminée. La taille
des casseroles utilisées doit être adaptée au diamètre des zones de cuisson
utilisées.
Veuillez utiliser la vitesse la plus élevé uniquement en cas d'une forte concentration
de fumées de cuisson dans la cuisine. Pour augmenter l'efficacité de l'appareil,
nettoyez régulierement les filtres à graisses.
Les filtres à charbon (lorsque l'appareil est utilisé en mode d'évacuation fermée) doivent être replacés régulièrement selon les indications du fabricant.

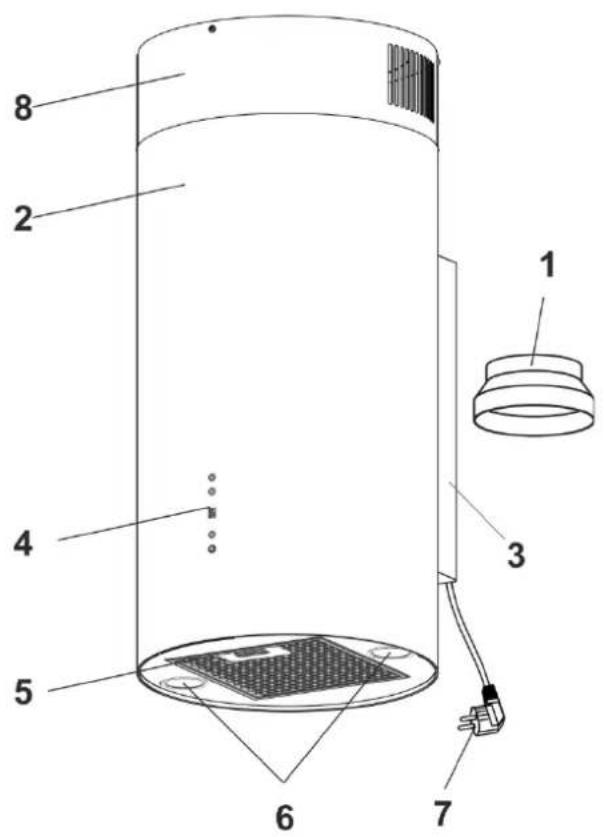

Les composants de la hotte
La hotte aspirante comprend les parties suivantes :
Dimensions
- Reducteur 150mm / 120mm
- Corp de la hotte aspirante
- Support mural de cheminée
- Commutateur de mode
- Filtre àGRAISSES
- Lampes d'éclairage
- Cordon réseau électrique avec prise
- Cheminée
Montage
1. Contrôle
Avant de commencer l'installation, vérifievezotre appareil. En plus du contrôle extérieur des dommages de I'appareil, un contrôle fonctionnel est également nécessaire a faire. Retirez tous les emballages de I'appareil et placez I'appareil avec le dos sur une surface plate (par terre ou sur une table). Branchez ensuite votre appareil à une prise electrique et vérifie I'éclairage, ainsi que la fonction de chaque étape. Veuillez vous assurer que la sortie d'échéppement d'air est ouverte lors de la verification.

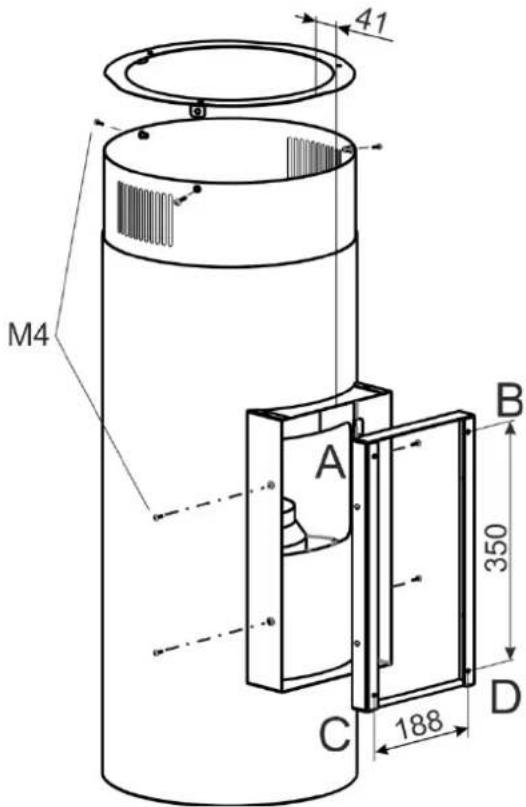

2. Prise de mesures
Le support mural correspondant estitué derrière la sortie d'échévement d'air. Prenez les mesures de la distance entre les ouvertures existantes et transférées-la au mur de la même façon. La meilleure façon est de commencer par le milieu de la plaque de cuisson, placez à la hauteur appropriée et prénez la distance à gauche et à droite. La hauteur dépend de plusieurs composants. Par exemple, un miroir dans le carrelage existant, ainsi que la hauteur de la cuisine influencent la distance de la hotte à la plaque de cuisson. La distance minimale mentionnée ci-dessus doit être prise en compte. De plus, un niveau de tuile plus élevé que la distance minimale mentionnée ci-dessus peut demander un positionnement plus élevé sur le mur. En ce sens, la position ne peut être définitivement déterminée qu'en fonction des conditions locales.
Commencez de prendre les mesures à partir de la distance minimale. Au cas où la hotte doit être positionnée plus haut en raison d'autres installations sur le mur, même que cela est possible, nous recommendons de ne pas poser la hotte à plus de 70 cm au-dessus des plaques de cuisson (à partir du bord inférieur de la hotte).
3. Fixation
Une fois que vous avez marqué les trouss pour les vis à la hauteur et à la largeur appropriées, vous pouvez maintainant les percer. Marquez ces mesures sur le mur et/percez les trouss et puis vissez Le support mural au mur.
Si vous utilisez la hotte en mode d'évacuation d'air par l'échéappement, avant d'installer finalement la corp, vous doivent installer le tuyau d'échéappement entre la sortie d'air de la hotte et de l'ouverture murale / plafond. En supposant que la sortie au mur sera cachée par la corp après l'installation. Fixez le support de plafond au plafond. Pour ce faire, marquez les trouss à percer (E, F, G), percez-les, insérez les chevilles, puis fixez fermement le support au plafond. Àpres avoir fixé la hotte, déplacez le la partie haute de la cheminée vers le haut et fixez la cheminée avec des vis. Consultez un spécialiste si cela est nécessaire. En mode d'évacuation d'air dans un circuit fermé, cette étape peut être ignorée. Le montage est terminé.
Utilisation

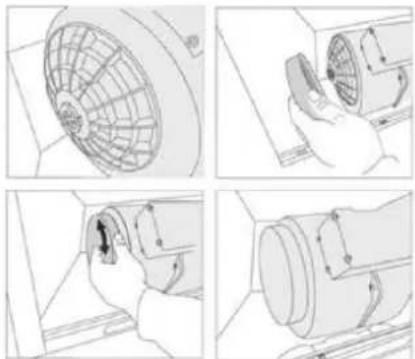

Insertion et remplacement du filtré à charbon Pour le mode d'évacuation d'air en circuit fermé, nous vous recommendons d'utiliser un filtré à charbon, qui sépare les fumées de cuisson de l'odeur. Le filtré à charbon consiste de d cassettes remplies de charbon, places à gauche et à droite de l'ouverture d'aspiration du moteur. Pour le montage, veuillez regarder l'image.
Pour monter le filtrtre à charbon, procédez comme suit:
- D'abord, retirez les filtres à graisses métalliques
- Placez le filtré à charbon des deux côts du moteur devant les ouvertures d'aspiration
- Au milieu du filtr est un compartment et sur le ventilateur une insertion adaptée.
- Si le filtre est correctement installe, vous pouvez le fixer avec un léger mouvement de torsion.
- Puis reinserez le filtrer a graisses
Le modele de filtre a charbon conseilé pour ce modele est le GE15
Filtre à graisses métallique
Les filtres à graisses mentionnés ci-dessus sont situés en face du moteur de la hotte et assurent l'absorption des éléments gras de la fumée de cuisine. Le nettoyage peut être fait dans un lavevaisselle. Il est recommandé de ce faire tous les 14 jours (au minimum un fois par mois). Des intervalles trop longs entre les nettoyages peuvent provoquer un blocage du filtré et donc à une réduction de puissance.

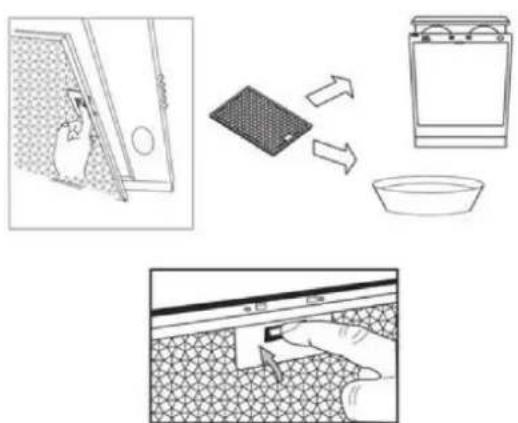

Nettoyage dans un lave-vaisse
Les filtres à graisses peuvent être lavés au lave-vaisselle (55 °C). Toutefois, une légère décoloration du métal peut survenir. Ceci n'a aucune influence sur le fonctionnement du filtre à graisses et n'est donc pas considéré comme un motif de plaine. Placez les filtres librement dans le lave-vaisselle. Ne pas plier, ni de pincer. A NOTER: Ne nettoyez pas les filtres à graisses très sales avec d'autre vaiselle.
Nettoyage à la main
Si le filtré est nettoyé manuellement, premièrement faites le tremper dans un liquide de rinceage chaud, puis Brossez bien et rincez le bien avec de l'eau propre. Ensuite,égoutte bien. Évitez d'utilisez les détergents agressifs, acides ou alcalins. Pour les saletés plus tenaces, vous pouvez utiliser des sprays dégraissants disponibles dans les commercés.

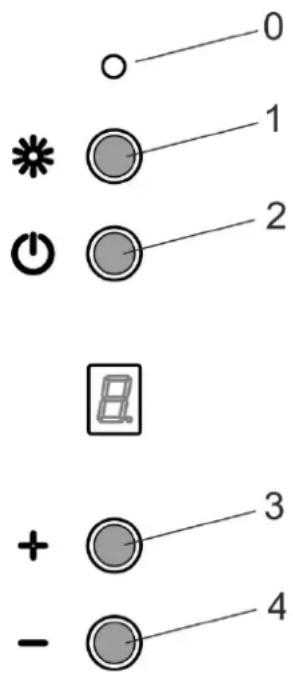

Utilisation
Capeur infrarouge (0)
Eclairage (1)
L'éclairage est allumé ou eteint en appuyant sur ce bouton.
Courant (2)
Arrête le moteur de la hotte aspirante.
Affichage
L'écran affiche le niveau actuellément régle.
Niveau de performance (3, 4)
La hotte aspirante a quatre niveaux de puissance, qui peuvent etre augmentés (3) et diminués (4) à l'aide des boutons poussoirs situés sous I'ecran. Les deux boutons sont utilisés en meme temps pour allumer la hotte aspirante.
Niveau turbo
Le niveau quatre est le soi-disant «niveau turbo». À ce niveau, la hotter fonctionne au niveau d'aspiration maximal pendant environ neuf minutes, puis revient au niveau trois. Lorsque le niveau quatre est activé, le digit 4 clignote sur l'afficheur pour indiquer qu'il revienda automatiquement à l'étape précédente.
Telecomando
La télémande contrôle les fonctions correspondantes. Les boutons 4 et 5, ainsi que le bouton 1 allument la hotter. Le bouton 1 estinct la hotter pendant son fonctionnement. Le bouton 2 allume ou eteint la luziere. Avec le bouton 6, vous pouvez activer la minuterie et la regler comme decrit ci-dessus. Le bouton 3 ne fonctionne pas sur cet apparéil (il n'y a pas de mode automatique)
Nettoyage et entretien
- Eteindre l'appareil avant de le nettoyer.
- Nettoyez les parties extérieures avec de l'eau savonneuse. Évitez d'utiliser les nettoyants chaud, les brosses ou les chiffons abrasifs.
- Un nettoyant pour toute classique peut etre utilise pour les surfaces en verre.
Il est important de respecter les intervalles de changement et de nettoyage des filtrés. Le cas échéant, cela risque de provoquer un incendie en raison de dépôt de graisse.
Élimination de l'emballage de transport
L'emballage protège l'appareil contre un endommagement pendant le transport. Les matériaux d'emballage ont ete selectionnés dans le cadre de respect de I'environnement et recyclables. Le retour de I'emballage dans le cycle de matériaux contribue a I'economie des matieres premières et reduit les dechets. Notre vendeur reprendra I'emballage.
Les pièces d'emballage (par exemple, papiers, mousse de polystyrene) peuvent être dangereuses pour les enfants. Risque d'étouffement! Gardez les parties d'emballage hors de portée des enfants et, jetez-les dés que possible.
Recyclage de l'ancien apparéil
Les apparêils électriques et électroniques contiennent souvent des matériaux précieux. Ils contiennent également des substances nocives essentielles à leur fonctionnement et à leur sécurité. L'élimination en tant que déchets menagers résiduels peut nuir à la santé desgens et à l'environnement en cas de traitement inapproprié. Ne déposez pas cette ancien apparéil dans les bacs à déchets résiduels. Utilisez les points de collecte ou de retard qui existent dans votre communauté ou municipalité pour le retard et la récapération des déchets électriques électroniques.
service clientèle
Si vous avez des questions ou des problèmes avec la hotte, veuillez contacter notre service client. BIB Handelshaus GmbH
Gremberger Str. 18
51105 Cologne
Tel.: 036602 473898
Email: service@gurari.de
du lundi eu vendredi de
8h30 à 16h30
Veuillez préparer en avance le nombre de série et le nom du modele. Le nombre de série se trouve sur la plaque d'identification à l'intérieur de la hotte.
Toutes les données font l'objet de modifications de conception dans le cadre de l'évolution technique de nos produits.
Les dysfonctionnements possibles de la namento
| L'air circule mal en mode d'évacuation d'air à circuit terme | la hotte aspirante fait plus de bruit | des performances de la hotte aspirante sont réduites | La lampe ne s allume pas | La hotte aspirante ne fonctionne pas | La hotte aspirante ne fonctionne pas |
| Vérifiez la connexion à l'alimentation électrique | |||||
| Vérifiez si l'écran est allumé | |||||
| Vérifiez l'interrupteur de la lampe (il doit être allumé) | |||||
| Vérifier le filtré en alluminium (il doit être nettoyé une fois par mois) | |||||
| Vérifiez la prise (Pour la connexion à l'alimentation électrique) | |||||
| Vérifiez les lampes | |||||
| Vérifiez le manchon de sortie d'air (pour la traction) | |||||
| Vérifiez le filtré à charbon (doit être remplaçé une fois tous les 6-12 mois) |
