MANUALE UTENTE GCH V 380 Gurari

Guida di installmente e uso per modello

GCH V 380

PRIME N

Caro compratore,

ci sforziamo sempre di offrivi i prodotti perfetti. Se questo prodotto non è in perfette condizioni al momento della consegna, Vi preghiamo di contattarci immediatamente.

Prima di iniziare l'installazione e / o l'utilizzo di quello prodotto, si prega di leggere attendamente questo manuale e assicurarsi di seguire le istruzioni fornite. Verificate la completenesse e l'integrità delle parti fornite.

Se quale dettaglio, nonostante i nostri sforzi, è difettoso o mancante, Vi preghiamo di contattarci. In questo caso, sostituiremo immediatamente le parti.

Non usare mai parti difettose!

Questa cappa è destinata all'installazione e all'uso corretto in abitatazioni private. Un'installazione errata può danneggiare l'apparecchio e/o la Vostra cucina e può causare gravi danni. Non utilizzato parti della cappa o la cappa stessa per scopi non espressamente indicati nel manuale. Non siamo responsabili per incidenti o anni dovuti a un'installazione impropria, uso di parti difettose o uso improprio degli accessori forniti.

Le parti di fissaggio non sono adatte a tutti i soffitti. Se non si è sicuri del materiale di cui è fatto il soffitto e se ha una capacité portante sufficiente, consultare uno specialista. Potreste aver bisogno di viti e tasselli speciali non inclusi.

Se Voi non capite quello manuale o siete preoccupati per la propria sicurezza, Vi consigliamo di installare una cappa con un installmenter esperto. Considerando il peso e le dimensioni di quello prodotto, si consiglia di installare da due persona in agli caso.

Desideriamo che il lavoro della cappa Vi abbia procurato molta gioia.

Informazioni generali

Prestate attenzione allo smaltimento ecologico dell'imballaggio.

Si prega di leggere attendamente quello manuale guida prima dell'uso. Esso contiene informazioni importanti sulla sicurezza, installmente, messa in servizio, pulizia e cura della cappa.

Conservare il manuale in un luogo sicuro se è necessario rileggerlo o se sono necessari ulteriori suggerimenti e assistenza.

Non accendere un dispositivo danneggiato.

L'apparecchio è destinato esclusivamente all'uso in abitazioni private non in gastronomia.

L'installazione e il funzionamento possono essere eseguiti solo conformmente alle istruzioni contenute nel presente manuale.

I nostri dispositivi sono conformi ai requisiti della legislazione sugli appearecchi elettrici, pertanto possono essere riparati solo da una persona autorizzata. Oltre al rischio di cattivo trattamento, sottolineiamo che la manomissione impropria renderà la garanzia come nullita.

Contenu di fornitura

• Corpo della cappa, incl. luci a LED / motore / unità di controllo / filtering antigrasso
• Camino telescopico
• Adattatore 0150mm / 0120mm
• Telecomando
• Materiale di montaggio
• Manuale operativo

Specificazioni tecniche

Potenza

• consumo di energia in watt 206W

• da cui illuminazione (LED)

2 × 3 ~W

• tensione in volt

220-240 V

• Prestazioni del ventilatore max. 1000m^3 /h

Dimensioni

• Altezza in cm 89-110cm
• Larghezza in cm 36cm
• Profondità in cm 39,4cm
• Uscita in mm 0150mm
• Peso netto in kg 16,7kg

Caratteristiche

• Collegamento con una spina di sicurezza
• Controllo a 4 fasi
• Lampadine (2x 3W)
• filtrato antigrasso (lavabile in lavastoviglie)
• Adatto per aria di ricircolo e di scarico

Requisiti di sicurezza

Alimentazione

La connessione avviene tramite un carr o conuna spina di contatto messa a terra.

Nel caso di una connessione permanente richiesta, la cappa può essere installata solo da un elettricista, registrato presso l'autorità responsable della fornitura di energia elettrica.

Durante l'installation deve essereutilizzato undispositivo di disconnessione (inclusifusibili,contatori e interrupttoriatomatici secondoVDE0730， 7 ，parte1).

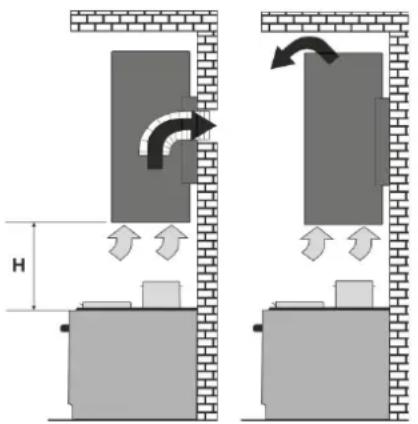

Utilizzare in modalità di scarico dell'aria

Al fine di garantire un funzionamento ottimale con l'aria di scarico, raccomandiamo l'implementazione delle seguenti attività

-Guidedel tubocorta edritta
- II minor numero possibile di curve
- Posa dei tubi in curve piane ed evitando angoli acuti
- II diametro del tubo più grande possible

La mancata osservanza di questi punti cui lo sono comporte una drasticca perdita di prestazioni e un possibile aumento del rumore operativo. Questo non deve essere considerato come un malfunzionamento del dispositorio.

Inoltre, è in agli caso inammissabile soffiare l'aria di scarico in camini o altri tipi di canali sotterranei altrimenti utilizzati. Dovrebbe essere usato solo per l'aria della cappa aspirante.

Se l'aria di scarico viene scaricata in un camino non operativo, si consiglia di ottenere l'approvazione dello spazzacamino responsable.

Per tutti i condotti dell'aria di scarico, le norme ufficiali devono essere generalmente rispetto. In modalità di scarico deve essere assicurato che vi sia sufficiente alimentazione d'aria.

Le operazioni congiunte di cappe da cucina e stufe che utilizzano fuoco aperto, per esempio, caminetti a gas, a gas oil o a carbone nella stessa stanza sono limitate in base alle normative nazionali. Raccomandiamo la consulenza e l'approvazione dello spazzacamino distrettuale o dell'autorità edile locale.

Distanze minimali

Distanza dalla cucina elettrica

Mantenere una distanza di almeno 600~mm alla superficie di cottura elettrica al bordo inferiore della cappa.

Distanza alla cucina a gas

É necessario Maintain une distance minima di 700 mm tra le cucine a gas (bordo superiore) e il bordo inferiore della cappa.

Altre note

Si prega di fare attenzione che le piastre elettriche in funzione siano sempre coperte, quando il dispositivo non sare danneggiato da un calore eccessivo.

Quando si frigge sotto una cappa aspirante, l'apparecchio utilizzato per friggere delve essere costamente controllato durante il funzionamento.

Gli oli contenuti nelle friggitrici sono autoinfiammarsi a causa del surriscaldamento. L'uso di olio vecchio e sporco può portare a quello più lavorante.

Segnaliamo che il sorriscaldamento può causare un incendio. Inoltre, segnaliamo espressamente che la cottura a flambé quello la Coppa accesa non è consentito.

Per tutti i lavori sulla cappa,anche quando si cambia una lampadina,la cappa devese essere diseccitata (specnere l'interruttore automatico o rimuovere il fusibile a vite nella presa). èanche importante seguire la sostituzione del filtrone e gli intervalli di pulizia.

Se ignorare queste note, esiste un grave pericolo di incendio a causa di depositi di grasso!

Suggerimenti per il risparmio energetico

La preparazione, il riscaldamento e il mantenimento del cibo caldo devono sempre essere eseguiti in pentole o padelle chiuse con coperchi.

L'apparecchio deve essere spento immediatamente dopo la cottura o, se disponibile, utilizzare lo spegnimento ridardato.

L'illuminazione dell'apparecchio deve essere spenta alla fine della cottura. Le dimensioni delle pentole devono essere adattate al diametro delle zone di cottura utilizzate.

Utilizzare la massima velocità del motore dell'apparecchio solo ad un'alta concentrazione di fumi di cottura. Per aumento l'efficienza del disposativo, pulire regolarmente i filtri antigrasso.

I filtri al carbone (seutilizzati in modalità di ricircolo) devono essere sostituiti regolarmente secondo le specifiche del produttore.

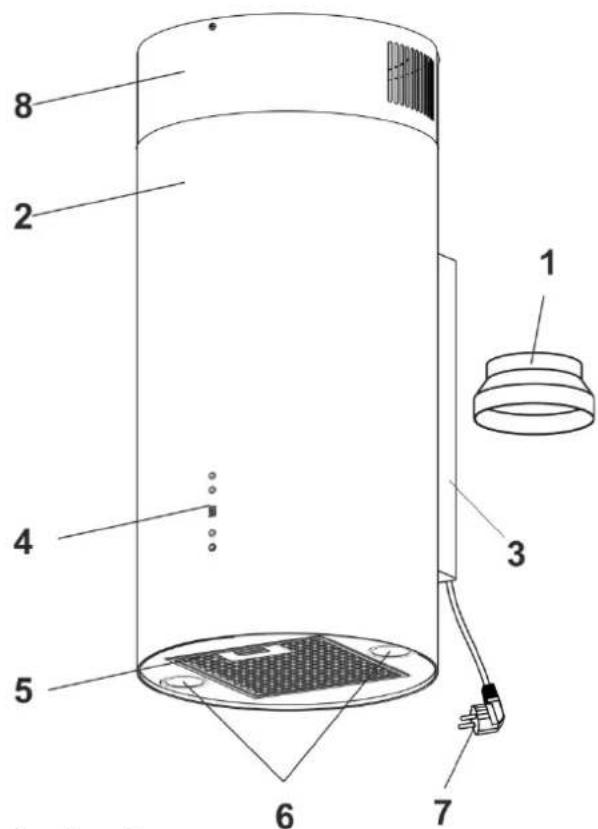

Parti della cappa

La cappa è composta dalle seguenti parti:

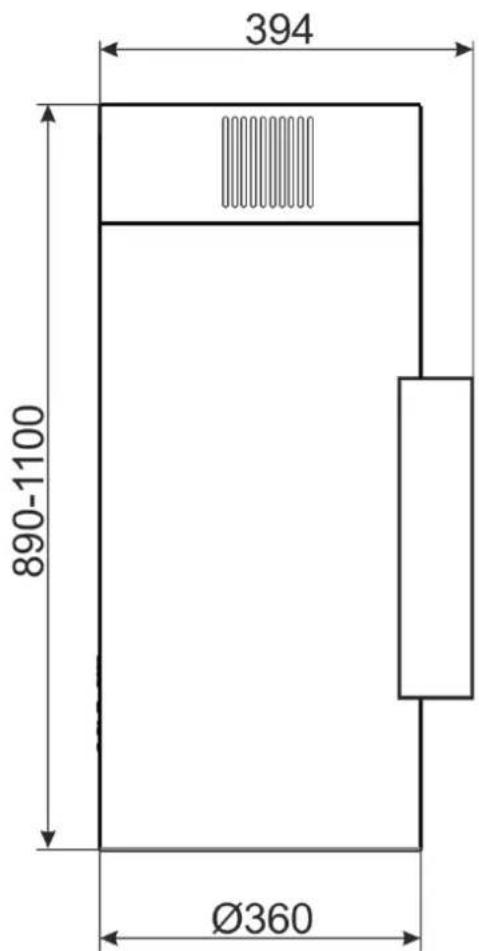

Disegno di dimensioni

Installazione

1. Adattatore 0150mm / 0120mm
2. Corpo della cappa
3. Braccio parietale per la bocca a fumo
4. Interruttore delle modalità di unzionamento
5. Filtro del grasso
6. Lampade di illuminazione
7. Cavo di alimentazione con spina
8. Bocca a fumo

1. Controllo

Prima dell'installazione, controllare il dispositivo. Oltre a controllare per i danni esterni, è necessario eseguire un'ispezione di funzionamento. Rimuovere il dispositivo alla confezione, mettere da parte tutto il materiale di imballaggio e posizionare il dispositivo con lo schienale sul pavimento / ravolo. Dopio il collegamento alla fonte di alimentazione, è necessario verificare l'illuminatione e il funzionamento di ogni fase. Assicurarsi che l'adattatore uscita di scarico sua aperto quando si fa i controlli.

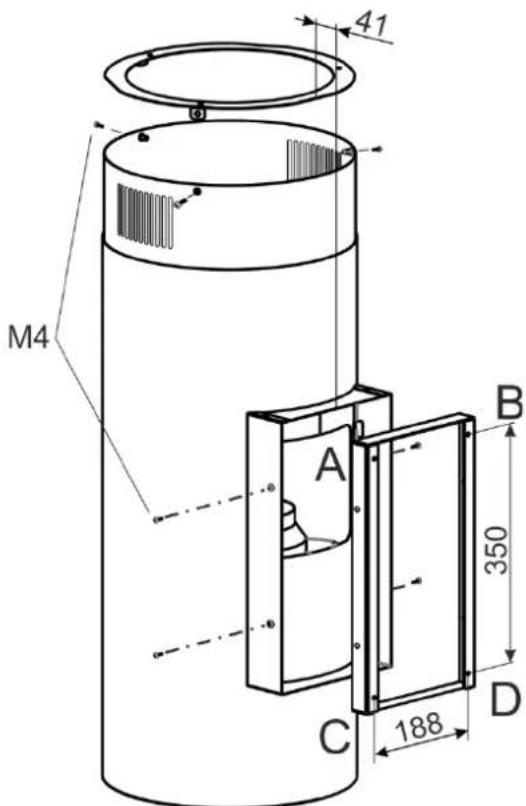

2. Presa delle dimensioni

Il relativo supporto a parete si trovava dietro l'uscita dell'aria. La distanza tra le aperture esistenti deve essere presa e trasferita alla parete allo stesso modo. Il modo migliorare è partire dal centro del piano cottura, portarlo all'altezza appropriata e prendere la distanza a sinistra e a destra. L'altezza dipende da diversi componenti. Ad esempio, uno specchio per piastrelle essere e l'altezza complessiva della cucina influenzano la distanza della cappa dal piano cottura.. Inoltre, un livello di forno più elevato rispetto alla distanza minima sopra menzionata cui richiedere un posizionamento più elevato sulla parete. In tal senso, la posizione cui essere finalmente determinata solo sulla base delle condizioni locali.

Iniziate con la misurazione alla distance minima. Nel caso in cui la cappa debba essere appesa più in alto a causa di altre installazioni a parete, sebbene ciò sua sostanzialmente possibile, si consiglia di non posizionale la cappa a più di 70 cm sopra il piano di cottura (rispetto al bordo inferiore della cappa).

3. Fissazione

Se i fori per le viti sono stati contrassegnati con l'altezza e la larghezza appropriate, ora è possibile perforarli. Disegnate queste misure sul muro e praticate i fori appropriati e avvitare la staffa a parete alla parete.

Se si utilizza la cappa in modalità di scarico dell'aria, prima di installare finalmente il corpo, è necessario installare il tubo di scarico tra l'uscita dell'aria della cappa e il dell'apertura a muro / soffitto. Ciò presupponne che l'uscita del muro sare nascosta dal corpo dopo l'infallazione. Fissare la staffa a soffitto al soffitto. Per farlo, segnare i fori per la perforazione (E,F,G), forarli, inserire i tasselli e quando fissare saldamente la staffa al soffitto. Dop o aver fissato la cappa , spostare la parte superiore del camino verso l'alto e fissare il camino con le viti.Consultate, se necessario, uno specialista. In modalità di ricircolo, quello passaggio più essere ignorato. Cosi l'assemblaggio è completato.

Utilizzo

Inserimento e sostituzione del filtro al carbone

Per la modalità di ricircolo si consiglia l'so di unhetto a carbone, che libera dall'odore di fumi di cottura. Ilhetto al carbone è costituito da due cassette con carbone, montate a sinistra e a destra sull'apertura di aspirazione del motore. Per il montaggio, vedi l'imagine.

Per montare il filtro a carbone, procedere come segue:

1. Rimuovere innanzitutto i filtri antigrasso a metallo
2. Collocare il filtro al carbone su entrambi i lati del motore davanti alle aperture di aspirazione
3. Al centro del filtró c'é una presa e sulla ventola un inserto adatto
4. Se il filtrò è insertivo correttamente, è possible fissarlo con un piccolo movimento di torsione
5. Quindi reinserire il filtro antigrasso

Il filtering a carbone correspondente per loamento modello si chiama GE15

Filtri antigrasso a metallo

I suddetti filtri per separatori di grassi si trovano davanti al motore e fornisco l'assorbimento degli ingredienti grassi dai vapori della cucina. La pulizia può essere effettuata in lavastoviglie. Si consiglia di farlo agli 14 giorni (almeno una volta al mese). Intervalli di pulizia eccessivi comportano un'ostruzione del filtrto e quando una riduzione della potenza.

Pulizia in lavastoviglie

I filtri antigrasso della Vostra cappa sono lavabili in lavastoviglie (55 ° C). Tuttavia, cui non influiscono sulla funzione del filtro antigrasso e non sono considerati come motivo di reclamo. Mettete i filtri liberamente in lavastoviglie. Non piegarli né pressarli. NOTE: non pulire i filtri antigrasso molto sporchi insieme ad altri piatti.

Pulizia a mano

Se pulite a mano, immergete prima ilhetto antigrasso ampiamente in un liquido caldo, quando spazzolate bene e, soprattutto, sciacquate bene con acqua pulita. Dopo quello asciugateli bene. Evitate l'uso di detergenti aggressivi, acidi o alcalini. Per lo sporco molto ostinato è possibile ricorrere a spray sgrassanti disponibili in commercio.

Utilizzo

Sensore a infrarossi (0)

Illuminazione (1)

L'illuminazione si accende e si spegne premendo quello pulsante.

Corrente (2)

Questo pulsante spegne il motore per estrarre il vapore.

Display

Livelli di potenza (3 e 4)

Il coperchio / pannello per estrazione vapore ha quattro livelli di potenza che possono essere modificati versuso l'alto tramite i pulsanti posti sotto il display (3) e verso il basso (4). Entrambi i pulsanti servono per accendere contemporaneamente il pannello / cappa.

Livello turbo

Il quarto stadio è il cosiddetto "stadio Turbo". In questa fase, il pannello della cappa funzione per nove minuti in modalità di estrazione massima, quando torna al livello tre. Quando la fase quattro è attiva, il numero quattro lampeggia sul display perindicare che tornerà automaticamente alla fase precedente.

Telecomando

Comando remoto controlling the relative funzioni. I pulsanti 4 e 5 e il pulsante 1 attivano l'aspirazione. Il pulsante 1 spegne l'aspirazione durante il funzionamento. Il pulsante 2 accende o spegne la luce. Tramite il pulsante 6 si può attivare il timer e settarlo come descritto sopra. Il pulsante 3 è disattivato su quello impianto (assente il regime automatico)

Pulizia e cura

• Disecitate il dispositivo per pulirlo.
• Pulite le parti esterne con acqua saponata delicata. Evitate detergenti caldi, spazzole o panni per la pulizia.
• É possibile utilizzare un detergente per vetri convenzionale per le superfici in veto.

É importante seguire le sostituzioni al filtrto e gli intervalli di pulizia. La mancata osservanza può essere un rischio di incendio a causa di depositi di grasso.

Smaltimento dell'imballaggio di trasporto

L'imballaggio protege il dispositivo da danni durante il trasporto. I materiali di imballaggio sono selezionati per essere ecologici e riciclabili. Il ritorno dell'imballaggio nel ciclo dei materiali consente di risparmiare materie prime e ridurre gli sprechi. Il venditore riprenderà la confezione.

Le parti dell'imballaggio (ad es. Pellicole, polistirolo) possono essere pericolose per i bambini. C'è pericolo di soffocamento! Tenere le parti dell'imballaggio fuori alla portata dei bambini e smaltirle il prima possibile.

Smaltimento del vecchio disposativo

I dispositiivi elettrici ed elettronici contengono spesso materiali preziosi. Contengono inoltre sostanze nocive che sono essentiali per la loro funzione e la sicurezza. Lo smaltimento come rifiuto residuo cui danneggiare la salute umana e l'ambiente in caso di trattamento errato. Pertanto, nongettare il vecchio dispositivo in rifiuti residui. Utilizzate invece i punti di raccolta e restituzione stabiliti alla propria comunità o comune per la restituzione e il recupero di rifiuti elettrici ed elettronici.

Manutenzione

In caso di domande o problemi, si prega rivolgersi al servizio clienti

Lunedi - venerdi dalle 8:30 alle 16:30

Si deve conoscere il numero di seri e nome del modello dell'apparecchio.

Il numero di seri e si puo trovare nella targhetta dei dati dentro il copercchio.

Tutti i dati concernenti il design, possono essere alterati nel contesto dell'elaborazione della nostra produzione.

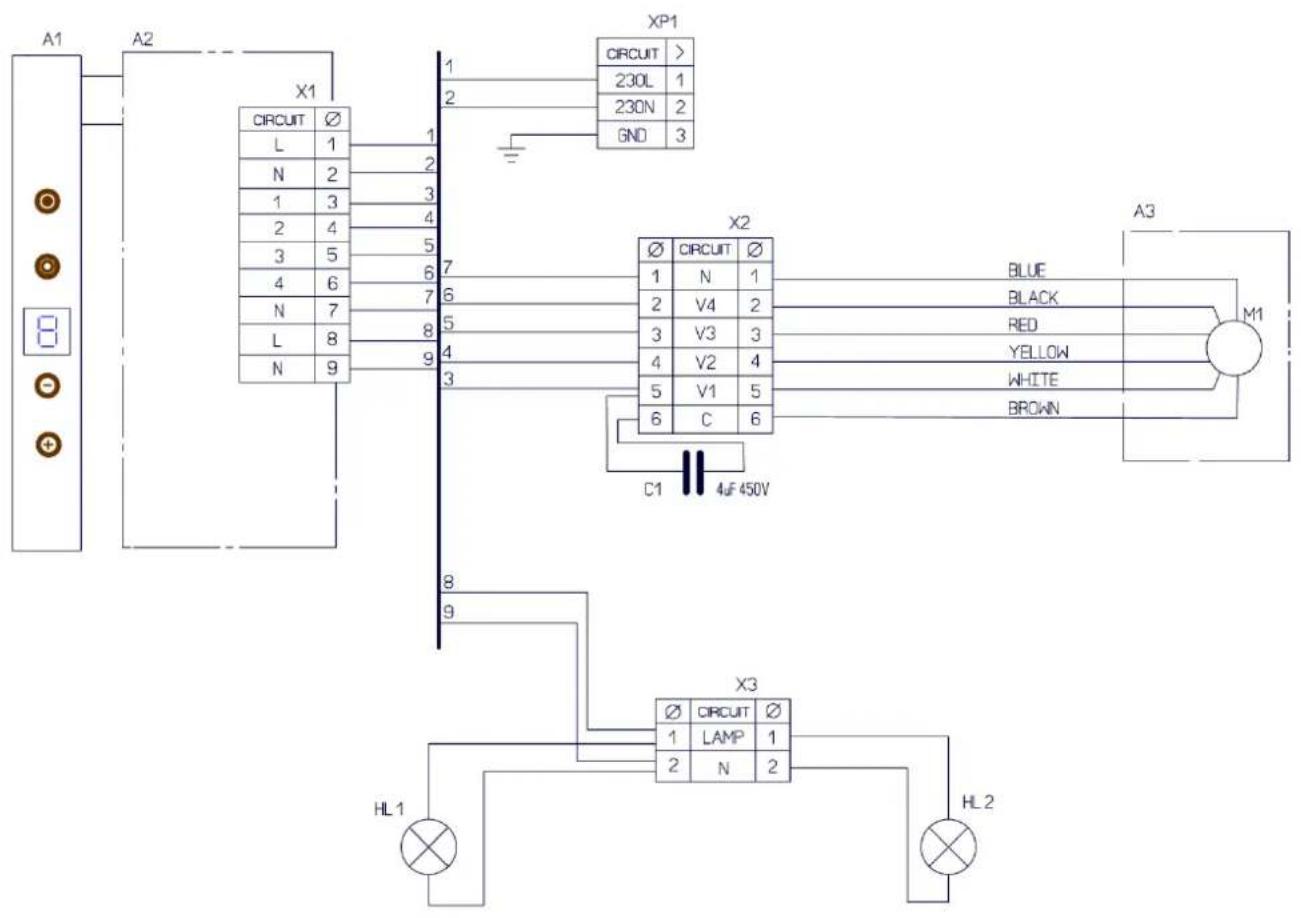

Schema elettrico principale per il modello GCH V 380 PRIMEN

Possibili guasti nel funzionamento

	Controllare i collegamenti elettrici		Controllare che lo schermso sia accesso	Controllare l'interruttore della lampada (deve essere accesso)	Controllare il filtrio di alluminio (deve essere pulito una volta agli mese)	Controllare la presa (se c'è tensione)	Controllare le lampadine	Controllare il tubo dell'uscita dell'aria (deve essere tiraggio)	Controllare il filtrio a carbone (cambio 1 volta agli 6-12 mesi)
la cappa non funziona	●	●			●
la lampada non è accesa	●		●		●	●
la potenza della cappa è diminuita				●			●	●
la cappa funziona con tumore più alto				●			●
Nella modalità di ricircolo, l'aria viene evacuata debolmente				●
