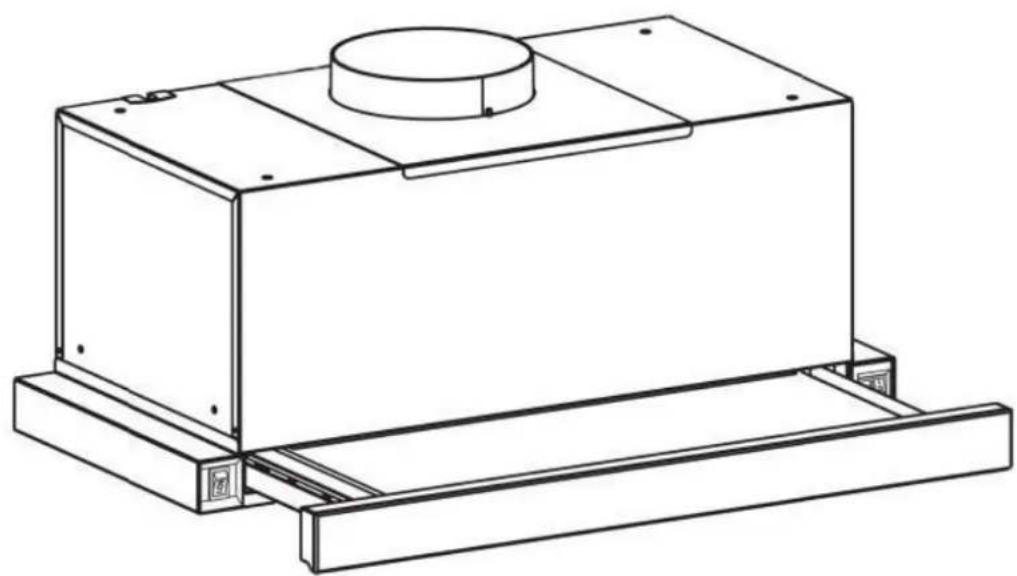

MANUALE UTENTE GCH B 135 IS 60 N Gurari

Guida di installazione e uso per modello

ci sforziamo sempre di offrivi i prodotti perfetti. Se questo prodotto non è in perfette condizioni al momento della consegna, Vi preghiamo di contattarci immediatamente.

Prima di iniziare l'installazione e / o l'utilizzo di questo prodotto, si prega di leggere attentamente questo manuale e assicurarsi di seguire le istruzioni fornite. Verificate la completezza e l'integrità delle parti fornite.

Se qualche dettaglio, nonostante i nostri sforzi, è difettoso o mancante, Vi preghiamo di contattarci. In questo caso, sostituiremo immediatamente le parti.

Non usare mai parti difettose!

Questa cappa è destinata all'installazione e all'uso corretto in abitazioni private. Un'installazione errata può danneggiare l'apparecchio e/o la Vostra cucina e può causare gravi danni. Non utilizzare parti della cappa o la cappa stessa per scopi non espressamente indicati nel manuale. Non siamo responsabili per incidenti o danni dovuti a un'installazione impropria, uso di parti difettose o uso improprio degli accessori forniti.

Le parti di fissaggio non sono adatte a tutti i soffitti. Se non si è sicuri del materiale di cui è fatto il soffitto e se ha una capacità portante sufficiente, consultare uno specialista. Potreste aver bisogno di viti e tasselli speciali non inclusi.

Se Voi non capite questo manuale o siete preoccupati per la propria sicurezza, Vi consigliamo di installare una cappa con un installatore esperto. Considerando il peso e le dimensioni di questo prodotto, si consiglia di installare da due persone in ogni caso.

Desideriamo che il lavoro della cappa Vi abbia procurato molta gioia.

Informazioni generali

Prestate attenzione allo smaltimento ecologico dell'imballaggio.

Si prega di leggere attentamente questo manuale guida prima dell'uso. Esso contiene informazioni importanti sulla sicurezza, installazione, messa in servizio, pulizia e cura della cappa.

Conservare il manuale in un luogo sicuro se è necessario rileggerlo o se sono necessari ulteriori suggerimenti e assistenza.

Non accendere un dispositivo danneggiato.

L'apparecchio è destinato esclusivamente all'uso in abitazioni private e non in gastronomia.

L'installazione e il funzionamento possono essere eseguiti solo conformemente alle istruzioni contenute nel presente manuale.

I nostri dispositivi sono conformi ai requisiti della legislazione sugli apparecchi elettrici, pertanto possono essere riparati solo da una persona autorizzata. Oltre al rischio di cattivo trattamento, sottolineiamo che la manomissione impropria renderà la garanzia come nullita.

Contenuto di fornitura

• Corpo della cappa incl. luci a LED / motore / unità di controllo / filtro antigrasso
• Riduttore di uscita ø150 mm / ø120 mm
• Materiale di montaggio
• Manuale di servizio

Specificazioni tecniche

Potenza

• consumo di energia in watt 206W
• da cui illuminazione (LED) 2x 3W
• tensione in volt 220-240 V
• Prestazioni del ventilatore max. 1000m^3/h

Dimensioni

• Altezza in cm 24.5 cm
• Larghezza in cm 60cm
• Profondità in cm 30-45 cm
• Uscita in mm ∅150mm
• Peso netto in kg circa 7,3 kg

Caratteristiche

• Cappa incorporata per installazione in un armadio
• Collegamento con spina di sicurezza
• Controllo a 3 livelli
• Luci a LED (2x 3W)
• Filtro antigrasso (lavabile in lavastoviglie)
• Adatto per aria di ricircolo e scarico

Requisiti di sicurezza

Alimentazione

La connessione avviene tramite un cavo con una spina di contatto messa a terra.

Nel caso di una connessione permanente richiesta, la cappa può essere installata solo da un elettricista, registrato presso l'autorità responsabile della fornitura di energia elettrica.

Durante l'installazione deve essere utilizzato un dispositivo di disconnessione (inclusi fusibili, contattori e interruttori automatici secondo VDE 0730, §7, parte 1).

Utilizzare in modalità di scarico dell'aria

Al fine di garantire un funzionamento ottimale con l'aria di scarico, raccomandiamo l'implementazione delle seguenti attività

• Guida del tubo corta e dritta
• Il minor numero possibile di curve
• Posa dei tubi in curve piane ed evitando angoli acuti
• II diametro del tubo più grande possibile

La mancata osservanza di questi punti può comportare una drastica perdita di prestazioni e un possibile aumento del rumore operativo. Questo non deve essere considerato come un malfunzionamento del dispositivo.

Inoltre, è in ogni caso inammissibile soffiare l'aria di scarico in camini o altri tipi di canali sotterranei altrimenti utilizzati. Dovrebbe essere usato solo per l'aria della cappa aspirante.

Se l'aria di scarico viene scaricata in un camino non operativo, si consiglia di ottenere l'approvazione dello spazzacamino responsabile.

Per tutti i condotti dell'aria di scarico, le norme ufficiali devono essere generalmente rispettate. In modalità di scarico deve essere assicurato che vi sia sufficiente alimentazione d'aria.

Le operazioni congiunte di cappe da cucina e stufe che utilizzano fuoco aperto, per esempio, caminetti a gas, a gas oil o a carbone nella stessa stanza sono limitate in base alle normative nazionali. Raccomandiamo la consulenza e l'approvazione dello spazzacamino distrettuale o dell'autorità edile locale.

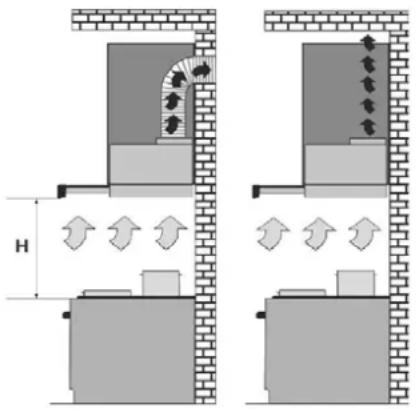

Distanze minimali

Distanza dalla cucina elettrica

Mantenere una distanza di almeno 600 mm dalla superficie di cottura elettrica al bordo inferiore della cappa.

Distanza dalla cucina a gas

È necessario mantenere una distanza minima di 700 mm tra le cucine a gas (bordo superiore) e il bordo inferiore della cappa.

Altre note

Si prega di fare attenzione che le piastre elettriche in funzione siano sempre coperte, quindi il dispositivo non sarà danneggiato da un calore eccessivo.

Quando si frigge sotto una cappa aspirante, l'apparecchio utilizzato per friggere deve essere costantemente controllato durante il funzionamento.

Gli oli contenuti nelle friggitrici possono autoinfiammarsi a causa del surriscaldamento. L'uso di olio vecchio e sporco può portare a questo ancora più facilmente.

Segnaliamo che il surriscaldamento può causare un incendio. Inoltre, segnaliamo espressamente che la cottura a flambé sotto la coppa accesa non è consentito.

Per tutti i lavori sulla cappa, anche quando si cambia una lampadina, la cappa deve essere disecitata (spegnere l'interruttore automatico o rimuovere il fusibile a vite dalla presa). È anche importante seguire la sostituzione del filtro e gli intervalli di pulizia.

Se ignorare queste note, esiste un grave pericolo di incendio a causa di depositi di grasso!

Suggerimenti per il risparmio energetico

La preparazione, il riscaldamento e il mantenimento del cibo caldo devono sempre essere eseguiti in pentole o padelle chiuse con coperchi.

L'apparecchio deve essere spento immediatamente dopo la cottura o, se disponibile, utilizzare lo spegnimento ritardato.

L'illuminazione dell'apparecchio deve essere spenta alla fine della cottura. Le dimensioni delle pentole devono essere adattate al diametro delle zone di cottura utilizzate.

Utilizzare la massima velocità del motore dell'apparecchio solo ad un'alta concentrazione di fumi di cottura. Per aumentare l'efficienza del dispositivo, pulire regolarmente i filtri antigrasso.

I filtri al carbone (se utilizzati in modalità di ricircolo) devono essere sostituiti regolarmente secondo le specifiche del produttore.

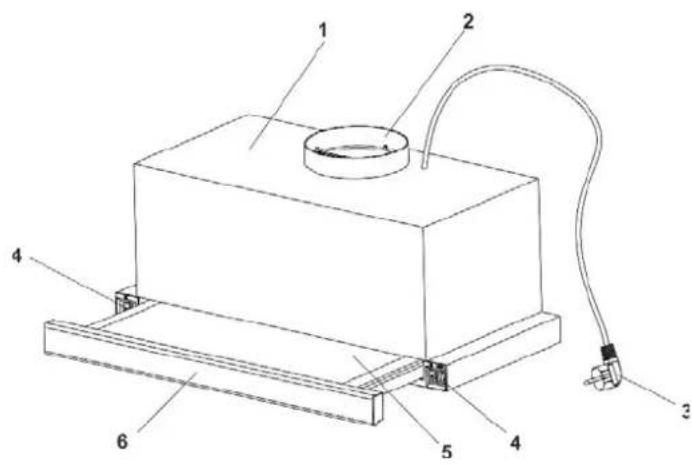

Parti della cappa

La cappa aspirante è composta dalle seguenti parti:

1. Corpo della cappa
2. Uscita di scarico
3. Cavo di rete elettrica con spina
4. Interruttore a glifo (a destra - velocità di ventilatore, a sinistra - luce)

5. Pattino

6. Pannello frontale

7. Filtro antigrasso interno
8. Filtro antigrasso esterno
9. luci a LED

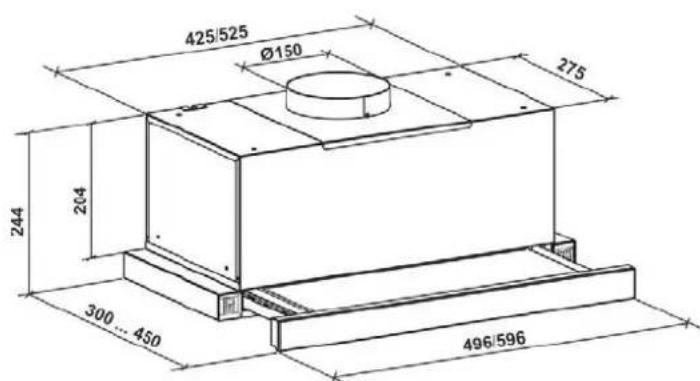

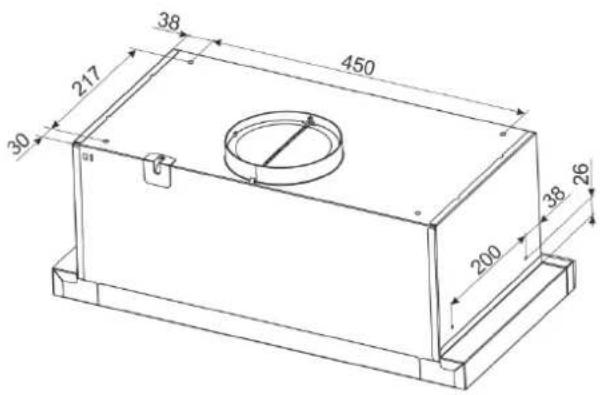

Disegno di dimensioni

425/525 Ø150 275 244 204 300... 450 496/596

38 217 450 30 26 200 38

Installazione

1. Controllo

Prima dell'installazione, controllare il dispositivo. Oltre a controllare per i danni esterni, è necessario eseguire un'ispezione di funzionamento. Rimuovere il dispositivo dalla confezione, mettere da parte tutto il materiale di imballaggio e posizionare il dispositivo con lo schienale sul pavimento / tavolo. Dopo il collegamento alla fonte di alimentazione, è necessario verificare l'illuminazione e il funzionamento di ogni fase. Assicurarsi che l'adattatore uscita di scarico sia aperto mentre si fa i controlli.

2. Preparazione

La cappa deve essere installata nell'armadio. Si consiglia di rimuovere l'armadio dalla parete per un più facile accesso per l'installazione. Un foro dovrebbe essere tagliato nella parte inferiore dell'armadio. La profondità di questo foro è di 290 mm. Larghezza è di 440 mm o 540 mm, a seconda del modello. Il foro deve essere eseguito nella parte inferiore in modo che la parte inferiore del pattino della cappa non si sposti alle pareti laterali dell'armadio dopo l'installazione e che il pannello anteriore sia alla stessa altezza della porta dell'armadio chiusa.

Il supporto è fissato alla seconda tavola, che è montata all'altezza appropriata. L'altezza di questa tavola è di 204 mm dal bordo inferiore dell'armadio al bordo inferiore di questa tavola. L'uscita dell'aria deve essere tagliata in questa tavola in un luogo adatto con un diametro di 150 mm. Si consiglia di allargare un po' questo foro per compensare le imprecisioni di misurazione.

La cappa è fissata a 4 fori di fissaggio filettati. Si misura dove si deve posizionare e perfora questi fori. L'aria di ripresa deve essere deviata dall'armadio, indipendentemente dal fatto che venga utilizzata nella modalità di aria di ricircolo o di scarico.

Per fare ciò, si deve tagliare la ventilazione di scarico dalla parte superiore dell'armadio come nella tavola intermedia. Per questo il tubo di uscita porta ad una presa a muro o, nella modalità di ricircolo, la tubazione o il tubo viene deviato dall'armadio.

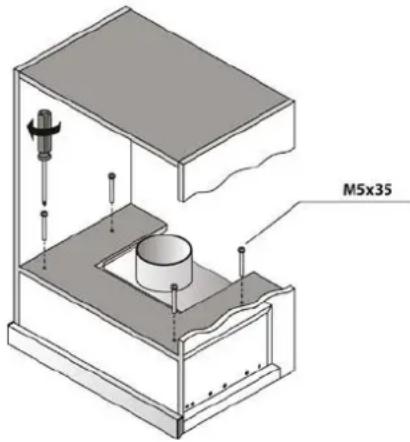

3. Installazione

Dopo aver completato le azioni precedenti, posizionare l'adattatore di di plastica sull'uscita di scarico della cappa, inserire la cappa attraverso l'apertura inferiore nella cappa e avvitare la cappa al posto.

Quindi creare una connessione di aria all'interno dell'armadio per scarico dell'aria. Se l'armadio era rimosso dalla parete per il montaggio, ora dovrebbe essere nuovamente appeso. Come ultimo passo, collegare la cappa alla fonte di alimentazione.

M5x35

Utilizzo

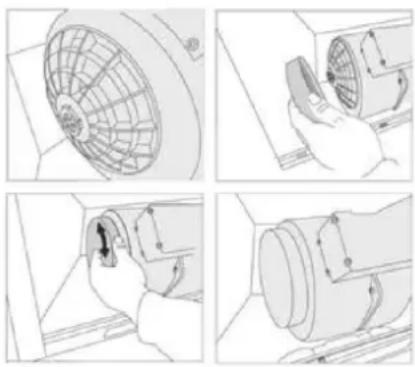

Inserimento e sostituzione del filtro al carbone

Per la modalità di ricircolo si consiglia l'so di un filtro a carbone, che libera dall'odore di fumi di cottura. Il filtro al carbone è costituito da due cassette con carbone, montate a sinistra e a destra sull'apertura di aspirazione del motore. Per il montaggio, vedi l'immagine.

Per montare il filtro a carbone, procedere come segue:

1. Rimuovere innanzitutto i filtri antigrasso a metallo
2. Collocare il filtro al carbone su entrambi i lati del motore davanti alle aperture di aspirazione
3. Al centro del filtro c'è una presa e sulla ventola un inserto adatto
4. Se il filtro è inserito correttamente, è possibile fissarlo con un piccolo movimento di torsione
5. Quindi reinserire il filtro antigrasso

Il filtro a carbone corrispondente per questo modello si chiama E15

Filtri antigrasso a metallo

I suddetti filtri per separatori di grassi si trovano davanti al motore e forniscono l'assorbimento degli ingredienti grassi dai vapori della cucina. La pulizia può essere effettuata in lavastoviglie. Si consiglia di farlo ogni 14 giorni (almeno una volta al mese). Intervalli di pulizia eccessivi comportano un'ostruzione del filtro e quindi una riduzione della potenza.

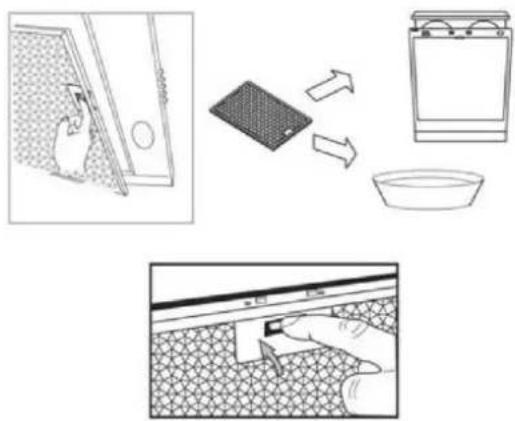

Pulizia in lavastoviglie

I filtri antigrasso della Vostra cappa sono lavabili in lavastoviglie (55 ° C). Tuttavia, può insorgere un leggero scolorimento del metallo. Questi non influiscono sulla funzione del filtro antigrasso e non sono considerati come motivo di reclamo. Mettete i filtri liberamente in lavastoviglie. Non piegarli né pressarli. NOTA: non pulire i filtri antigrasso molto sporchi insieme ad altri piatti.

Pulizia a mano

Se pulite a mano, immergete prima il filtro antigrasso ampiamente in un liquido caldo, quindi spazzolate bene e, soprattutto, sciacquate bene con acqua pulita. Dopo questo asciugateli bene. Evitate l'uso di detergenti aggressivi, acidi o alcalini. Per lo sporco molto ostinato è possibile ricorrere a spray sgrassanti disponibili in commercio.

Illuminazione Unità di controllo

La cappa è controllata dall'interruttore sulla destra dietro il pannello frontale (vedi figura Unità di controllo), che può essere raggiunto solo quando il cassetto è aperto. Va notato che la cappa ha uno spegnimento interno, che la spegne completamente se il cassetto si chiude. Dopo l'apertura, la cappa torna alle impostazioni precedenti (questo vale anche per l'illuminazione).

L'interruttore a sinistra regola i passaggi 0, I e II. L'interruttore a destra commuta la cappa al massimo livello, indipendentemente dalle impostazioni a sinistra.

L'interruttore a sinistra dietro il cassetto estraibile regola l'illuminazione (vedere la figura Illuminazione).

O spegne l'illuminazione. Se la posizione è I, le luci si accendono e si spengono quando il cassetto si apre o si chiude. Il accende l'illuminazione e la lascia accesa anche se il cassetto è chiuso.

Pulizia e cura

• Diseccitate il dispositivo per pulirlo.
• Pulite le parti esterne con acqua saponata delicata. Evitate detergenti caldi, spazzole o panni per la pulizia.
• È possibile utilizzare un detergente per vetri convenzionale per le superfici in vetro.

È importante seguire le sostituzioni al filtro e gli intervalli di pulizia. La mancata osservanza può essere un rischio di incendio a causa di depositi di grasso.

Smaltimento dell'imballaggio di trasporto

L'imballaggio protegge il dispositivo da danni durante il trasporto. I materiali di imballaggio sono selezionati per essere ecologici e riciclabili. Il ritorno dell'imballaggio nel ciclo dei materiali consente di risparmiare materie prime e ridurre gli sprechi. Il venditore riprenderà la confezione.

Le parti dell'imballaggio (ad es. Pellicole, polistirolo) possono essere pericolose per i bambini. C'è pericolo di soffocamento! Tenere le parti dell'imballaggio fuori dalla portata dei bambini e smaltirle il prima possibile.

Smaltimento del vecchio dispositivo

I dispositivi elettrici ed elettronici contengono spesso materiali preziosi. Contengono inoltre sostanze nocive che sono essenziali per la loro funzione e la sicurezza. Lo smaltimento come rifiuto residuo può danneggiare la salute umana e l'ambiente in caso di trattamento errato. Pertanto, non gettare il vecchio dispositivo in rifiuti residui. Utilizzate invece i punti di raccolta e restituzione stabiliti dalla propria comunità o comune per la restituzione e il recupero di rifiuti elettrici ed elettronici.

In caso di domande o problemi, si prega rivolgersi al servizio clienti

Lunedì – venerdì dalle 8:30 alle 16:30

Si deve conoscere il numero di serie e nome del modello dell'apparecchio.

Il numero di serie si può trovare nella targhetta dei dati dentro il coperchio.

Tutti i dati concernenti il design, possono essere alterati nel contesto dell'elaborazione della nostra produzione.

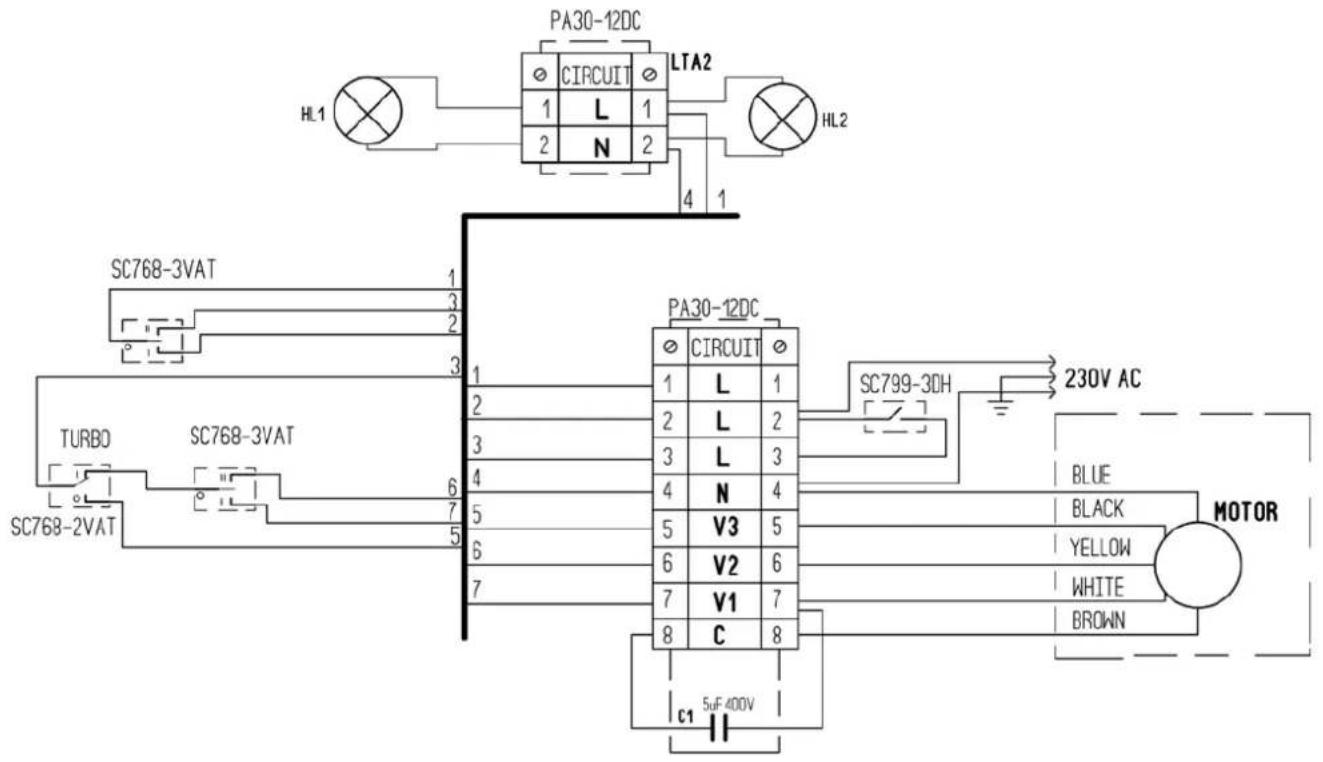

Schema elettrico principale per il modello GCH B 135 N

HL1 PA30-12DC CIRCUIT LTA2 1 L 1 2 N 2 HL2 SC768-3VAT 1 3 2 3 TURBO SC768-3VAT 6 7 5 6 7 PA30-12DC CIRCUIT 1 L 1 2 L 2 3 L 3 4 N 4 5 V3 5 6 V2 6 7 V1 7 8 C 8 c1 5uF 400V SC799-3DH 230V AC BLUE BLACK YELLOW WHITE BROWN MOTOR

Possibili guasti nel funzionamento

	Controllare i collegamenti elettrici	Controllare che lo schermo sia acceso	Controllare l'interruttore della lampada (deve essere acceso)	Controllare il filtro di alluminio (deve essere pulito una volta ogni mese)	Controllare la presa (se c'è tensione)	Controllare le lampadine	Controllare il tubo dell'uscita dell'aria (deve essere tiraggio)	Controllare il filtro a carbone (cambio 1 volta ogni 6-12 mesi)
la cappa non funziona
la lampada non è accesa
la potenza della cappa è diminuita
la cappa funziona con tumore più alto
Nella modalità di ricircolo, l'aria viene evacuata debolmente
